基于相位法的激光测距系统设计与仿真

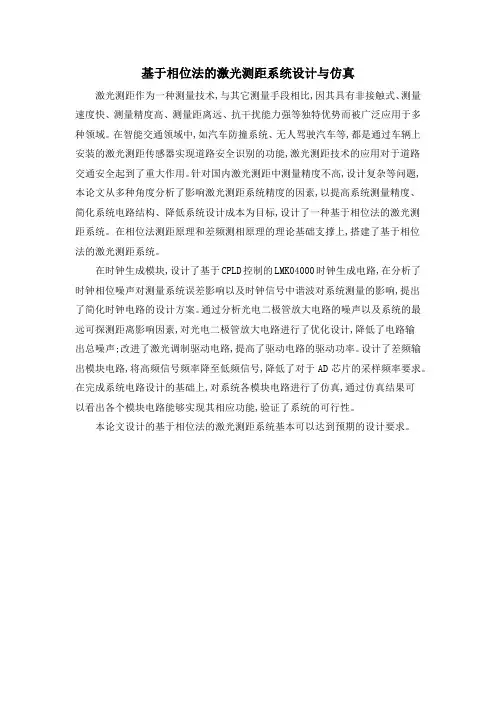

基于相位法的激光测距系统设计与仿真
激光测距作为一种测量技术,与其它测量手段相比,因其具有非接触式、测量速度快、测量精度高、测量距离远、抗干扰能力强等独特优势而被广泛应用于多种领域。
在智能交通领域中,如汽车防撞系统、无人驾驶汽车等,都是通过车辆上安装的激光测距传感器实现道路安全识别的功能,激光测距技术的应用对于道路交通安全起到了重大作用。
针对国内激光测距中测量精度不高,设计复杂等问题,本论文从多种角度分析了影响激光测距系统精度的因素,以提高系统测量精度、简化系统电路结构、降低系统设计成本为目标,设计了一种基于相位法的激光测距系统。
在相位法测距原理和差频测相原理的理论基础支撑上,搭建了基于相位法的激光测距系统。
在时钟生成模块,设计了基于CPLD控制的LMK04000时钟生成电路,在分析了时钟相位噪声对测量系统误差影响以及时钟信号中谐波对系统测量的影响,提出了简化时钟电路的设计方案。
通过分析光电二极管放大电路的噪声以及系统的最远可探测距离影响因素,对光电二极管放大电路进行了优化设计,降低了电路输
出总噪声;改进了激光调制驱动电路,提高了驱动电路的驱动功率。
设计了差频输出模块电路,将高频信号频率降至低频信号,降低了对于AD芯片的采样频率要求。
在完成系统电路设计的基础上,对系统各模块电路进行了仿真,通过仿真结果可
以看出各个模块电路能够实现其相应功能,验证了系统的可行性。
本论文设计的基于相位法的激光测距系统基本可以达到预期的设计要求。
用于相位法激光测距的电路系统设计
用于相位法激光测距的电路系统设计激光测距是一种常用的非接触式测量技术，可以精确测量目标物体与测距仪的距离。
相位法激光测距是其中一种常见的方法，通过测量激光光波的相位差来计算距离。
下面将介绍一个基于相位法激光测距原理的电路系统设计。
1. 激光发射电路：设计一个激光二极管的驱动电路，可以通过电流控制二极管的发射光强。
使用一个恒流源以确保驱动电流的稳定性。
此外，还需要添加一个调节电路，可以根据需要调整激光发射的光功率。
2. 光电检测电路：将光电二极管作为光电检测元件接在测距仪上，用于接收激光反射光信号。
光电二极管产生的电流与光的强度成正比。
使用一个高增益的放大器将光电二极管产生的微弱电流信号放大。
3. 相位差测量电路：使用一个相位差测量电路来测量激光光波发射和接收之间的相位差。
该电路可以采用锁相放大器或频率调制技术。
在锁相放大器中，将激光发射的信号作为参考信号，将光电二极管接收到的信号作为待测信号输入。
锁相放大器可以精确测量相位差，并输出一个稳定的直流电压信号。
4. 距离计算电路：将锁相放大器输出的直流电压信号输入到距离计算电路中，根据相位差和激光波长的关系，计算出目标物体与测距仪之间的距离。
该电路可以通过编程芯片或者专门的测距芯片来实现距离计算。
以上是一个基于相位法激光测距原理的电路系统设计。
通过精心选择和设计各个电路模块，可以实现高精度和稳定的激光测距功能。
需要注意的是，在实际设计中还需考虑电路的抗干扰能力、功率稳定性和其他实际应用需要的因素。
在激光测距中，相位法是一种常用的方法，能够提供高精度和高稳定性的测距结果。
相位法激光测距的原理是通过测量激光发射和接收之间的光波相位差来计算目标物体与测距仪之间的距离。
在设计电路系统时，需要考虑到激光发射电路、光电检测电路、相位差测量电路和距离计算电路等各个环节。
首先，激光发射电路是相位法激光测距系统中的重要组成部分。
它负责驱动激光二极管发射具有稳定光强的激光光束。
《相位法激光测距仪设计》
《相位法激光测距仪设计》摘要：I.引言- 激光测距仪背景和应用- 相位法激光测距仪的优势II.相位法激光测距仪原理- 相位法基本原理- 激光测距仪系统构成III.相位法激光测距仪设计- 系统硬件设计- 激光发射器- 激光接收器- 数字鉴相器- 系统软件设计- 相位差计算- 距离计算IV.相位法激光测距仪应用- 军事领域- 民用领域V.结论- 相位法激光测距仪的优势- 发展前景正文：激光测距仪是一种利用激光技术测量物体距离的仪器，广泛应用于军事、民用等领域。
相位法激光测距仪作为其中一种类型，具有高精度、高效率等优势，成为近年来研究的热点。
相位法激光测距仪基于相位法原理，通过检测发射光和反射光之间的相位差来检测距离。
其系统构成主要包括激光发射器、激光接收器、数字鉴相器等部分。
其中，激光发射器负责发射激光束，激光接收器负责接收反射光，而数字鉴相器则负责计算相位差。
在设计相位法激光测距仪时，需要考虑系统硬件和软件的设计。
在硬件方面，激光发射器和接收器需要具有较高的稳定性和精度，以保证测量结果的准确性。
此外，数字鉴相器的设计也非常重要，其性能直接影响到相位差计算的准确性。
在软件方面，相位差计算和距离计算的算法需要优化，以提高计算速度和精度。
相位法激光测距仪在军事和民用领域具有广泛的应用前景。
在军事领域，相位法激光测距仪可以应用于侦查、定位、导航等方面，提高作战效率和精度。
在民用领域，相位法激光测距仪可以应用于土地测量、建筑测量、无人机导航等领域，为生产生活提供便捷。
总之，相位法激光测距仪具有显著的优势，其设计和应用值得进一步研究和探讨。
相位式激光测距原理及其技术实现
相位式激光测距技术实现（1）
一、激光调制的实现
由于采用多尺度测量，而且是运用间接测尺频 率方式和差频测相技术，这就要求系统必须有一套 高性能的频率发生装置，实现多种频率的高速切换。 而且为保证测量精度，要求频率发生器的精度很高。 传统的压控振荡器不仅频率稳定速度慢，而且频率 精度不高，不能胜任激光调制的任务。目前在电子 工程领域得到广泛应用的DDS(直接数字频率合成) 技术，非常适合作为这里对激光进行调制的频率源。
相位式激光测距技术实现（2）
DDS的原理框图
目前许多芯片公司都已生产了性能可观的DDS芯片， 如Standford公司的STEL2375，其最高工作频率可达 1GHz，输出信号带宽为400MHz，频率分辨力为mHz级。 可见，这些性能指标完全可以满足激光调制的需要。
相位式激光测距技术实现（3）
二、相位差测量的实现
相位式激光测距原理分析（4）
三、间接测尺原理（1）
上述的直接测尺频率方式在实际应用中会遇到频带过宽，测
相精度难以实现的问题。例如：要求测程100km，精度0.01m，
测相精度为1／1000，则对应的直接测尺长度为10150kHz，15MHz，频带宽近15MHz。
相位式激光测距原理分析（6）
四、相位差测量原理 （1）
主控振荡器信号 es1 =Acos(ωs t+ φs) 本地振荡器信号 el =Acos(ωl t+ φl) 接受到的信号 es2 =Acos(ωs t+ φs +Δφ)
相位式激光测距原理分析（7）
四、相位差测量原理（2）
混频后输出：
参考信号 er =Dcos[(ωs –ωl)t+(φs- φl)] 测距信号 es =Dcos[(ωs –ωl)t+(φs- φl)+ Δφ] 取ωs –ωl在几kHz到几十kHz，这样包含相位差信息的正弦信
相位式激光测距原理
相位式激光测距原理
相位式激光测距原理是一种利用光学原理测量物体距离的方法。
其基
本原理是将激光束发送到目标物体，经过反射后接收回来，然后根据
光的相位差计算出物体到激光测距仪的距离。
下面将会逐一讲解相位
式激光测距原理的详细内容。
1. 激光的发射
相位式激光测距仪通过激光器发射一束定向、单色、激光光束，将激
光传输到目标体上。
2. 激光的接收
激光的接收有两种方法，其中一种可以使用普通的接收型光电二极管
来完成，另一种则需要使用相位测量的方法。
3. 相位差的测量
通过对激光发射时和接收时的相位差进行测量，得到目标到发射点的
距离，这个距离与光的波长有关。
4. 数据的处理
将测得的距离进行处理后，即可得到精确的目标距离数据，同时在数
据处理的过程当中，还可以实现自动跟踪，提高了装置的实用性。
总之，相位式激光测距原理是一种非常先进和高精度的测距方法，其
原理也比较复杂，需要参考一定的物理学知识，而在工业、航空航天、军事等领域都有广泛的应用。
《相位法激光测距仪设计》
《相位法激光测距仪设计》摘要：I.引言A.激光测距仪的背景和重要性B.相位法激光测距仪的设计方法II.相位法激光测距仪的工作原理A.激光测距仪的基本原理B.相位法激光测距仪的测量原理III.相位法激光测距仪的设计A.系统硬件设计1.激光发射器2.激光接收器3.数字鉴相器B.系统软件设计1.数字信号处理2.相位差计算3.距离计算IV.相位法激光测距仪的性能分析A.测量精度B.测量范围C.抗干扰能力V.结论A.相位法激光测距仪的优势和应用B.未来发展方向和挑战正文：相位法激光测距仪是一种高精度、高效率的测距设备，广泛应用于军事、航空航天、地质勘测等领域。
本文将详细介绍相位法激光测距仪的设计方法。
首先，我们需要了解相位法激光测距仪的工作原理。
激光测距仪的基本原理是通过测量激光从发射到接收的时间来计算距离。
相位法激光测距仪在此基础上，利用激光相位差来测量距离。
通过系统硬件设计和软件设计，可以实现高精度、高效率的测距。
在系统硬件设计方面，相位法激光测距仪主要包括激光发射器、激光接收器和数字鉴相器。
激光发射器负责发射激光，激光接收器负责接收反射回来的激光，数字鉴相器则用于计算激光相位差。
在系统软件设计方面，相位法激光测距仪需要进行数字信号处理、相位差计算和距离计算。
数字信号处理用于处理接收到的激光信号，相位差计算用于计算激光发射器和接收器之间的相位差，距离计算则根据相位差计算出距离。
相位法激光测距仪具有较高的测量精度和测量范围，同时具有较强的抗干扰能力。
然而，随着应用场景的不断扩展，相位法激光测距仪也面临着一些挑战，例如如何提高测量精度、扩大测量范围等。
总之，相位法激光测距仪是一种具有重要应用价值的测距设备。
通过设计高质量的系统硬件和软件，可以实现高精度、高效率的测距。
激光相位法测距页PPT文档
模拟开关切换电路
6、CPLD电路设计 具体的设计指标：电路I/O 口为LVTTL电平；计数频 率大于100MHZ 在该系统中，差频系统与检相系统都是在CPLD内部 实现
CPLDEPM240核心电路
7、单片机相关电路设计 单片机为ATM128
单片机及其外围电路
8、电源模块设计 整个系统所需的电源电压有+9V, +5V, -5V, +3.3V和 +1.8V。 其中+9V可由交流转直流的变压器提供，也可由蓄 电池提供，而其它电源则由+9V转化而来。 （1）+5V 电源 二极管为常用的1N5824，开关电压调节器LM2596
(4)接收部分使用PIN光电二极管，经前置放大后， 使用MFB带通滤波提取有用信号，精尺频率与粗尺 频率经过通道切换幵关后采用同一组放大整形电路， 减小系统复杂度，缩小电路板面积，节约成本。 (5)在高速CPLD内部实现参考信号与本振信号的差 频、测量信号与本振信号的差频，两个差频采用自
主要元件：两片AD9954（直接数字式频率合成器）， ATM128单片机， EPM--240T100C5N， 液晶显示器LCD12864，开关电容芯片LM2662 ，低压差电压调节芯片LM1117， LM2596-5.0（开关电压调节器）， 电平转换芯片MAX3232和DB9的串口线接口， 高速比较器芯片AD8611， 高速电流反馈宽带运放AD8001 单刀双掷（SPDT)模拟开关ADG636， 电压反馈放大器AD8045， 激光二极管BOS650010， 双路、宽带跨导运算放大器OPA2662
1、频率综和电路 具体设计指标：产生5MHz，50MHz, 5.001MHz, 50.0001MHz的频 率；可在低频与高频间快速切换；电压幅度为-500mV~500mV。
相位式激光测距仪激光接收部分设计
相位式激光测距仪激光接收部分设计激光测距仪是一种测量目标物体距离的工具，其原理是利用激光束在空气中传播的特性，通过测量激光束的往返时间来计算出目标物体与测距仪的距离。
激光接收部分是激光测距仪的核心组成部分之一，其设计的好坏直接影响到测量结果的准确性和稳定性。
在设计激光接收部分时，需要考虑以下几个关键因素：1.激光接收器的选择：激光接收器是接收激光信号的关键部件，其性能直接影响到激光测距仪的灵敏度和测距范围。
常见的激光接收器有光电二极管（PD）和光电效应晶体管（APD）。
PD具有较高的响应速度和较低的噪声，适用于近距离测距场景；APD具有较高的增益和较低的噪声，适用于远距离测距场景。
2.光学系统的设计：光学系统包括透镜、滤波器等光学元件，其作用是将入射的激光束聚焦到激光接收器上。
在设计光学系统时需要考虑激光束的聚焦效果、散斑噪声等因素，以提高测距仪的测量精度和信噪比。
3.信号放大和滤波电路的设计：激光接收器输出的信号很弱，需要经过放大和滤波才能得到可信的测距信号。
放大电路可以采用运算放大器等电路实现，滤波电路可以采用RC滤波器或数字滤波器等实现。
通过合理设计放大和滤波电路，可以提高信号的噪声抑制和动态范围。
4.时间测量电路的设计：激光测距仪是通过测量激光束的往返时间来计算距离的，因此需要设计一个高精度的时间测量电路。
常用的时间测量电路有计数器、时钟等，可以通过采样和比较测量激光脉冲信号的上升沿和下降沿来计算出往返时间。
在设计激光接收部分时，还需考虑以下一些技术细节：5.温度补偿：激光测距仪的测量精度受到温度的影响，尤其是光学元件和电子元件的温度变化。
因此，需要设计温度补偿电路，通过测量环境温度并补偿光学和电子元件的参考值，提高测量精度。
6.光路对齐：激光测距仪的激光发射和接收部分需要在一条直线上对准，才能确保测量结果的准确性。
因此，需要设计一个精密的光路对齐机构，确保激光束的传输方向稳定。
7.防干扰设计：激光测距仪易受到外界光源干扰，导致测量结果偏差。
相位法激光测距的理论设计（综合最新版）
相位法激光测距的理论设计（综合最新版）第一篇：相位法激光测距的理论设计(综合最新版)相位法激光测距的理论设计摘要本文介绍了半导体激光技术,并在传统的相位法激光测距原理的基础上, 参考激光测距光学系统设计,运用数字相关检测的测量方法，提出一种把直接数字频率合成(DDS)技术和数字信号处理(DSP)技术相结合的新的相位激光测距理论设计，这种设计有助于简化电路、提高相位测距的精度。
关键词：相位激光测距，数字相关检测，数字信号Phase Type Laser Ranging Theoretical Design This article introduced the semiconductor laser technology, and in the traditional phase laser ranging principle foundation, the reference laser ranging optical system design, Using digital correlation detection measuring technique,proposing one kind the new phase laser ranging theoretical design which(DDS)technical and the digital signal processing(DSP)the technology unifies the direct digital frequency synthesis, for could overcome in the traditional phase range finder method the precision to enhance, the measuring range with difficulty difficulty with increases, the electric circuittoo is complex and so on the shortcoming provides has been possible to supply the reference the theoretical design.Key word：PHASE LASER RANGING，DIGITAL CORRELATION DETECTION，DIGITAL SIGNAL目录第一章引言 (4)第二章国内外研究状况.................................................................................................5 第三章激光测距光学系统 (7)3． 1 激光测距仪的系统结构.........................................................................................7 3．2光学系统图示..........................................................................................................8 3．3 光学系统设计主要部件功能与作用.....................................................................9 3．4 主要参考性能数据...............................................................................................10 第四章数字相关检测技术改进方法设计. (11)4． 1 激光相位式测距的基本原理.............................................................................11 4．2 数字信号处理(DSP)的简述 (13)4.2.1 数字信号处理的主要研究内容....................................................................14 4.2.2 测试信号数字化处理的基本步骤................................................................14 4.2.3 数字处理信号的优势....................................................................................15 4．3 直接数字频率合成技术 (15)4.3.1 DDS的基本工作原理....................................................................................16 4．4 改进的数字测相的框图设计...............................................................................16 第五章小结. (22)参考文献.............................................................................................................23 致谢........................................................................................................................... (24)第一章引言第一章引言激光，是一种自然界原本不存在的，因受激而发出的具有方向性好、亮度高、单色性好和相干性好等特性的光。
相位式激光测距——间接tof法
相位式激光测距——间接tof法全文共四篇示例，供读者参考第一篇示例：相位式激光测距是一种常用的测距方法，它通过测量光波的相位差来确定物体与传感器之间的距离。
而间接TOF（Time of Flight）法则是一种常见的相位式激光测距方法之一，其原理是通过测量光波往返传播的时间来计算距离。
本文将详细介绍相位式激光测距及间接TOF法的基本原理、应用领域以及优缺点。
一、相位式激光测距的基本原理相位式激光测距利用了光波的波长特性，通过测量光波的相位差来确定距离。
在相位式激光测距中，激光器向目标发射一束光波，光波经过目标反射后返回传感器，传感器接收到反射光波并测量与发射光波的相位差，通过相位差的变化来计算目标与传感器之间的距离。
相位式激光测距的精度通常很高，可以达到亚毫米级别。
二、间接TOF法的原理及优缺点间接TOF法是相位式激光测距的一种常见方法，其原理是通过测量光波往返传播的时间来计算距离。
具体来说，激光器向目标发射一束光波，光波经过目标反射后返回传感器，传感器测量光波往返的时间并将其除以光速来计算距离。
间接TOF法的优点在于测距精度高、测量速度快、适用于长距离测距等特点，但其缺点是受到光波传播速度波动的影响，可能在复杂环境中出现误差。
相位式激光测距在工业、汽车、航空航天等领域有着广泛的应用。
在工业领域，相位式激光测距可以用于精密加工、质量检测等工作中；在汽车领域，相位式激光测距可以用于自动驾驶、停车辅助等功能；在航空航天领域，相位式激光测距可以用于飞行器导航、高精度测绘等应用。
四、结论相位式激光测距是一种精确、高效的测距方法，间接TOF法作为其中一种方法，在实际应用中具有一定优势和局限性。
相位式激光测距在各个领域都有着重要的应用价值，未来随着技术的不断进步和应用领域的拓展，相位式激光测距将会得到更广泛的应用和发展。
【本文2000字，已完整】第二篇示例：相位式激光测距是一种常用的激光测距方法，通过测量激光光束的相位变化来计算目标物体的距离。
相位测距
基于高精度测距的APD接收电路设计相位式测距是通过测量连续的幅度调制信号在待测距离上往返传播所产生的相位延迟，间接地测定信号传播时间，从而得到被测距离的。
这种方法测量精度高，通常在毫米量级。
2.1相位式激光测距技术2.1.1基本原理相位式激光测距的基本原理框图如图所示：相位法激光测距基本原理图它由激光发射系统、角反射器、接收系统、综合频率系统、混频鉴相系统和计数显示系统等组成。
角反射器是一种三个反射面之间互成90°的光学棱镜，90°角要求有误差小于±2 ''的加工精度；它可以把射来的光线按原方向反射回去，即一个入射光射入后，不论入射角如何，经角反射器棱镜反射后的光线与入射光线平行。
相位法激光测距技术就是利用发射的调制光和被目标反射的接收光之间光波的相位差所包含的距离信息来实现对被测目标距离量的测量。
由于采用调制和差频测相技术，具有测量精度高的优点，广泛应用于有合作目标的精密测距场合。
基本原理如下：相位式激光测距调制波形图设调制频率为f，幅度调制波形如图 2.2 所示，波长为式中c是光速，λ是调制波形的波长。
由图可知，光波从A点传到B点的相移φ可表示为式中，m 是零或正整数，Δm 是个小数，A,B 两点之间的距离L 为式中，t 表示光由A点传到B点所需时间。
给出(2-3)式时已利用了(2-1)式和(2-2)式。
由(2-3)式可知，如果测得光波相移φ中2π的整数m 和小数Δm ，就可由(2-3)式确定出被测距离L，所以调制光波被认为是相位式激光测距仪测量距离的一把度量标准，可以形象的称之为“光尺”。
不过，用一台测距仪直接测量A和B两点光波传播的相移是非常困难的，因此采用在B点设置一个反射器(即所谓合作目标)，使从测距仪发出的光波经反射器反射再返回测距仪，然后由测距仪的测相系统对光波往返一次的相位变化进行测量。
图 2.3示意地表示光波在距离L 上往返一次后的相位变化。
相位式激光尺设计
相位式激光尺设计一、引言相位法激光测距就是通过测量连续的调制信号在待测距离上往返传播所产生的相位变化来间接地测定信号传播时间，从而求得被测的距离。
利用光速来测量距离时，要求测量范围大、测距精度高，但是由于光的速度极快，因而要求精确测量极短的时间间隔。
相位式激光测距仪是用无线电波段的频率，对激光束进行幅度调制并测定调制光往返测线一次所产生的相位延迟，再根据调制光的波长，换算此相位延迟所代表的距离。
即用间接方法测定出光经往返测线所需的时间，相位式激光测距仪一般应用在精密测距中。
若调制光角频率为ω，在待测量距离LAB上往返一次产生的相位延迟为φ，则对应时间t 可表示为：t=(φ+Δφ)/ω其中φ+Δφ=2π(m+Δm)m：表示激光往返LAB所经历的整数个波长Δm：表示不足一个波长的分量则待测距离LAB可表示为LAB =1/2 ct=1/2 c·(φ+Δφ)/ω=1/2λ(m+Δm) =Ls(m+Δm)其中 Ls称作“光尺”。
二、总体设计方案本系统原理设计图如图一所示。
图一系统结构框图本系统由激光调制发射电路、光电检测电路、频率综合电路以及数字测向电路构成。
接下来将分别介绍这几部分的具体设计。
三、激光调制发射电路采用波形发生芯片MC12061产生单频正弦波信号，与稳压源产生的直流偏置通过恒流源驱动电路对激光二极管进行光强调制，使得激光二极管的光强随调制信号频率变化，出射光通过光学系统(主要是透镜)，聚焦于目标点。
激光的调制发射主要由电源，直流偏置电路，调制信号发生电路，恒流驱动电路，激光二极管(LD)组成。
电路图如图二所示：图二激光调制发射电路10MHz高频调制信号由晶体振荡器MC12061外接10MHz晶体产生，它能精确产生正弦波与方波，只需少量外部元件就能实现2.0-20MHz的频率输出，且有高达±0.001%的频率稳定度，在频率8MHz下只有-0.08ppm/℃的温度漂移，结合(2-7)进行分析，误差很小，完全可以忽略，能够满足实验要求。
激光相位法测距课件
在信号处理过程中，放大器噪声和ADC量化误差是主要的误差源。放大器噪声是由于电子热运动产生的随机波动，而ADC量化误差是由于有限位数对模拟信号的近似表示造成的。此外，时钟源的误差也会影响信号处理的精度，因为时钟源决定了信号处理的采样率和时间基准。
05
CHAPTER
提高激光相位法测距精度的措施
定期清洁光学元件，确保光路畅通无阻，减少光的散射和反射。
保持光路的清洁
保持光路环境的恒温，避免温度变化对光学元件的影响，确保光路的稳定性。
温度控制
采取有效的减震措施，降低外界振动对光路稳定性的干扰。
振动隔离
根据测距范围和精度要求，选择适当的调制频率，以提高信号的信噪比和抗干扰能力。
调制频率选择
根据调制频率和系统带宽，选择合适的采样频率，确保能够准确捕获信号相位信
感谢您的观看。
远距离测量
由于激光的相干性和干涉效应，激光相位法测距具有较强的抗干扰能力，能够在复杂的环境中进行测量。
抗干扰能力强
激光相位法测距需要稳定的测量环境，以避免外界因素对干涉信号的影响。
需要稳定环境
激光相位法测距在航天领域中广泛应用于卫星轨道测量、地球观测和天文观测等。
航天测量
激光相位法测距在军事领域中用于远程武器定位、导弹精确制导和战场侦察等。
04
CHAPTER
激光相位法测距的误差分析
光路调整误差是由于发射和接收光路的不对准或光学元件的误差所引起的。
总结词
在激光相位法测距中，发射和接收光路必须精确对准，以确保测量结果的准确性。任何光路的不对准都会导致测量误差，因为接收器可能无法正确接收发射器发出的激光信号。此外，光学元件的误差也会影响光路的调整，如透镜和反射镜的制造误差。
相位法激光测距原理及算法详解
激光相位法测距的原理激光相位测距中，把连续的激光进行幅度调制，调制光的光强随时间做周期性变化，测定调制光往返过程中所经过的相位变化即可求出时间和距离。
图.1 相位式激光测距原理示意图如图1所示，设发射处与反射处（提升容器）的距离为x ，激光的速度为c ，激光往返它们之间的时间为t ，则有：cxt 2设调制波频率为f ，从发射到接收间的相位差为 ，则有：N cfxft 242 (2) 其中，N 为完整周期波的个数， 为不足周期波的余相位。
因此可解出：)(2)22(24N N fcN f c f c x(3) 其中，f c L s 2 称为测尺或刻度，N 即是整尺数， 2 N 为余尺。
根据测得的相位移的大小，可知道N 余尺的大小。
而整尺数N 必须通过选择多个合适的测尺频率才能确定，测尺频率的选择是提升容器精确定位的关键因素之一。
多尺测量方法测量正弦信号相移的方法都无法确定相位的整周期数，即不能确定出相位变化中 2的整倍数N ，而只能测量不足 2的相位尾数 ，因此公式（2.3）中的N 值无法确定，使该式产生多个解，距离D 就不能确定。
解决此缺陷的办法是选用一个较低的测尺频率s f ，使其测尺长度s L 稍大于该被测距离，这种状况下不会出现距离的多值解。
但是由于测相系统的测相误差，会导致测距误差，并且选用的s L 越大则测距误差越大。
因此为了得到较高的测距精度而使用较短的测尺长度，即较大的测尺频率s f ，系统的单值测定距离就相应变小。
为了解决长测程和高精度之间的矛盾，一般使用的解决办法是：当待测距离D 大于基本测尺sb L （精测测尺）时，可再使用一个或几个辅助测尺sl L （又叫粗测测尺），然后将各个测尺测得的距离值组合起来得到单一的和精确的距离信息。
由此可见，用一组测尺共同对距离D 进行测量就可以解决距离的多值解，即用短尺保证精度，用长尺保证量程。
这样就解决高精度和长测程的矛盾[4]。
本系统选用10米作为精尺，1000米作为粗尺，带入公式即可求得精尺频率和粗尺频率：精尺频率 MHz L cf 152510（4） 粗尺频率 kHz L cf 150210001000 （5） 其中，光速s m c /1038 。
《相位法激光测距仪设计》
《相位法激光测距仪设计》【原创版】目录一、引言二、相位法激光测距仪的原理与结构1.相位法测距原理2.激光测距仪的结构组成三、相位法激光测距仪的设计方法1.欠采样技术与同步检测原理2.晶体滤波器和直接数字频率合成计四、实验结果与分析1.系统整体结构和性能改进2.数字化与自动化程度提高3.测距仪的适用性增强五、结论正文一、引言激光测距仪是一种非接触式的测量仪器，它利用激光束进行测量，具有高精度、高可靠性、易于操作等优点。
根据测距方法的不同，激光测距仪可以分为相位法激光测距仪和脉冲法激光测距仪两类。
相位法激光测距仪通过检测发射光和反射光之间的相位差来测量距离，具有较高的测量精度和较远的测量范围。
因此，本文将重点介绍相位法激光测距仪的设计方法。
二、相位法激光测距仪的原理与结构1.相位法测距原理相位法激光测距仪的原理是利用激光束从发射到接收所产生的相位差来测量距离。
具体来说，激光束从发射器发射后，经过一定距离后反射回接收器，接收器通过检测发射光和反射光之间的相位差来计算距离。
2.激光测距仪的结构组成激光测距仪主要由激光发射器、激光接收器、相位检测器、距离计算器和显示器等组成。
激光发射器负责发射激光束，激光接收器负责接收反射回来的激光束，相位检测器负责检测激光束的相位差，距离计算器负责根据相位差计算距离，显示器负责显示距离信息。
三、相位法激光测距仪的设计方法1.欠采样技术与同步检测原理为了降低数据处理的复杂程度，可以在相位式测距仪中采用欠采样技术与同步检测原理改进测相方法。
欠采样技术可以有效地降低数据处理的采样频率，从而降低数据处理的复杂程度；同步检测原理可以实现对激光束的实时检测，从而提高测量精度。
2.晶体滤波器和直接数字频率合成计为了改进测距仪的滤波与调制手段，可以采用晶体滤波器和直接数字频率合成计（DDS）。
晶体滤波器可以有效地滤除激光束中的杂波，从而提高测量精度；直接数字频率合成计可以实现对激光束的频率调制，从而提高测量范围。
相位式光电测距的基本原理
相位式光电测距的基本原理
嘿，朋友们！今天咱来聊聊相位式光电测距的基本原理，这可真是个神奇又有趣的玩意儿呢！
你看啊，相位式光电测距就好像我们和目标之间的一场特殊“对话”。
想象一下，我们发出一束光，就像我们向目标喊了一句话。
这束光跑啊跑，跑到目标那里，然后又反射回来。
我们呢，就等着接收这个反射回来的光。
这里面关键的就是这个“相位”啦！就好比我们听音乐的时候，不同的音符有不同的频率和相位。
这束光也是一样，它在传播的过程中，相位会发生变化。
我们通过检测这个相位的变化，就能知道光跑了多远啦！
说起来简单，实际可复杂着呢！这就像是解一道很难的谜题。
我们得非常精确地测量和分析这个相位的变化。
就好像你要在一堆沙子里找出一粒特别的沙子一样，需要特别的细心和耐心。
那这相位式光电测距有啥用呢？哎呀，用处可大了去了！比如在建筑工地上，工程师们要用它来精确测量距离，这样才能保证建筑物建得稳稳当当的呀！还有在测绘领域，没有它，那些地图可就没那么准确啦！
而且哦，这技术还在不断发展和进步呢！就跟我们人一样，不断学习，不断变得更好。
以后说不定能测的距离更远更精确呢！
总之呢，相位式光电测距真的是个了不起的东西。
它就像我们的眼睛一样，能帮我们看到那些我们用普通方法看不到的距离和细节。
它让我们的生活变得更方便，让我们的世界变得更精彩！所以啊，可别小看了这小小的相位式光电测距哦，它可是有着大大的能量呢！。
相位式激光测距仪原理
相位式激光测距仪原理激光测距是光波测距中的一种测距方式，如果光以速度c在空气中传播在A、B两点间往返一次所需时间为t，则A、B两点间距离D可用下列表示。
D=ct/2 式中：D——测站点A、B两点间距离；c——光在大气中传播的速度；t——光往返A、B一次所需的时间。
由上式可知，要测量A、B距离实际上是要测量光传播的时间t，根据测量时间方法的不同，激光测距仪通常可分为脉冲式和相位式两种测量形式。
相位式激光测距仪相位式激光测距仪是用无线电波段的频率，对激光束进行幅度调制并测定调制光往返测线一次所产生的相位延迟，再根据调制光的波长，换算此相位延迟所代表的距离。
即用间接方法测定出光经往返测线所需的时间，如下图所示。
图为相位式激光测距仪测距原理图相位式激光测距仪一般应用在精密测距中。
由于其精度高，一般为毫米级，为了有效的反射信号，并使测定的目标限制在与仪器精度相称的某一特定点上，对这种测距仪都配置了被称为合作目标的反射镜。
若调制光角频率为ω，在待测量距离D上往返一次产生的相位延迟为φ，则对应时间t 可表示为：t=φ/ω 将此关系代入上式距离D可表示为：D=1/2 ct=1/2 c·φ/ω=c/(4πf) (Nπ+Δφ)=c/4f (N+ΔN)=U(N+)式中：φ——信号往返测线一次产生的总的相位延迟。
ω——调制信号的角频率，ω=2πf。
U——单位长度，数值等于1/4调制波长N——测线所包含调制半波长个数。
Δφ——信号往返测线一次产生相位延迟不足π部分。
ΔN——测线所包含调制波不足半波长的小数部分。
ΔN=φ/ω在给定调制和标准大气条件下，频率c/(4πf)是一个常数，此时距离的测量变成了测线所包含半波长个数的测量和不足半波长的小数部分的测量即测N或φ，由于近代精密机械加工技术和无线电测相技术的发展，已使φ的测量达到很高的精度。
为了测得不足π的相角φ，可以通过不同的方法来进行测量，通常应用最多的是延迟测相和数字测相，目前短程激光测距仪均采用数字测相原理来求得φ。
