水力参数计算
钻井液常规计算公式
钻井液常用计算一、水力参数计算：(p196-199)1、地面管汇压耗：Psur=C×MW×(Q/100)1.86×C1Psur---地面管汇压耗，Mpa（psi）；C----地面管汇的摩阻系数；MW----井内钻井液密度，g/cm3(ppg);Q----排量，l/s(gal/min);C1----与单位有关的系数，当采用法定法量单位时，C1＝9.818；当采用英制单位时，C1＝1；①钻具内钻井液的平均流速：V1=C2×Q/2.448×d2V1-------钻具内钻井液的平均流速，m/s(ft/s)；Q-------排量，l/s(gal/min);d-------钻具内径，mm(in)；C2------与单位有关的系数。
当采用法定计量单位时，C2＝3117采用英制单位时，C2＝1。
②钻具内钻井液的临界流速V1c=(1.08×PV＋1.08(PV2＋12.34×d2×YP×MW×C3)0.5)/MW×d×C4V1c -------钻具内钻井液的临界流速，m/s(ft/s)；PV----钻井液的塑性粘度，mPa.s(cps);d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);C3、C4------与单位有关的系数。
采用法定计量单位时，C3＝0.006193，C4＝1.078；采用英制单位时，C3＝1、C4＝1。
③如果≤V1c，则流态为层流，钻具内的循环压耗为P p=C5×L×YP/225×d＋C6×V1×L×PV/1500×d2④如果V1>V1c，则流态为紊流，钻具内的循环压耗为P p=0.0000765×PV0.18×MW0.82×Q1.82×L＋C7/d4.82P p---钻具内的循环压耗，Mpa(psi);L----某一相同内径的钻具的长度，m(ft)；V1-------钻具内钻井液的平均流速，m/s(ft/s)；d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);Q-------排量，l/s(gal/min);C3、C6------与单位有关的系数。

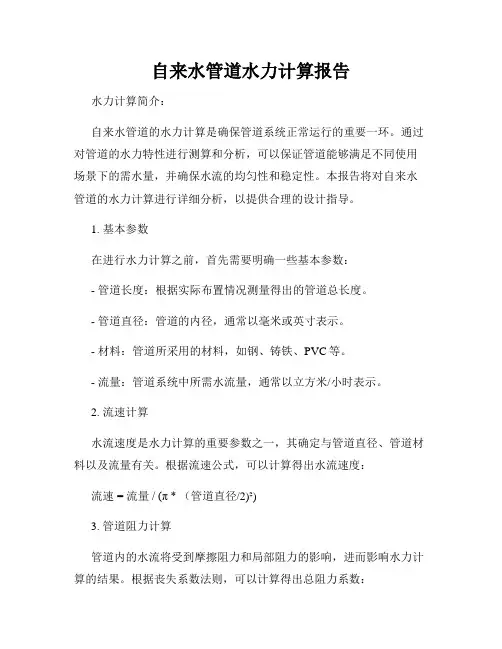

自来水管道水力计算报告
自来水管道水力计算报告水力计算简介：自来水管道的水力计算是确保管道系统正常运行的重要一环。
通过对管道的水力特性进行测算和分析，可以保证管道能够满足不同使用场景下的需水量，并确保水流的均匀性和稳定性。
本报告将对自来水管道的水力计算进行详细分析，以提供合理的设计指导。
1. 基本参数在进行水力计算之前，首先需要明确一些基本参数：- 管道长度：根据实际布置情况测量得出的管道总长度。
- 管道直径：管道的内径，通常以毫米或英寸表示。
- 材料：管道所采用的材料，如钢、铸铁、PVC等。
- 流量：管道系统中所需水流量，通常以立方米/小时表示。
2. 流速计算水流速度是水力计算的重要参数之一，其确定与管道直径、管道材料以及流量有关。
根据流速公式，可以计算得出水流速度：流速 = 流量/ (π * （管道直径/2)²)3. 管道阻力计算管道内的水流将受到摩擦阻力和局部阻力的影响，进而影响水力计算的结果。
根据丧失系数法则，可以计算得出总阻力系数：总阻力系数= Σ(局部阻力系数) + 各段长度 * 径向阻力系数4. 压力计算确保管道系统正常供水的关键在于管道中的水压，在水力计算中需要保证供水压力的合理性。
通过对压力损失的计算，可以得出管道末端的供水压力：供水压力 = 初始水压 - 压力损失5. 选取合适管径根据前述的水力计算结果，可以选取合适的管径，确保管道能够满足供水要求。
在确定管径时，需要考虑到管道的流速以及排列形式等因素。
6. 结论根据水力计算的结果，我们可以获得以下结论：- 确定合适的管径，以满足不同场景下的供水要求。
- 通过控制管道的压力损失，保证管道末端的供水压力。
- 确保管道系统的稳定性和均匀性，以保障供水的质量。
总结：本报告对自来水管道的水力计算进行了详尽分析，通过考量基本参数、流速、阻力、压力等因素，为供水系统的设计提供了有效的指导。
合理的水力计算对于保证自来水供应的正常运行至关重要，我们建议在实际工程中充分考虑水力计算的结果，以提供高质量的供水服务。
钻井水力参数计算
钻井水力参数计算1.钻井水力参数的定义：2.钻井水力参数的计算方法：2.1循环压力（Pp）的计算：循环压力是指钻井液在井眼中循环时施加在井壁上的压力，其计算公式为：Pp=Pg+Ph+π/144*(ID²-OD²)/4*ρm其中，Pp为循环压力，Pg为气体压力，Ph为井斜段压力，ID为钻杆内径，OD为钻杆外径，ρm为泥浆密度。
2.2液柱压力（Pm）的计算：液柱压力是指钻井液柱在井眼中的垂直压力，其计算公式为：Pm=π/144*(ID²-OD²)/4*ρm*L其中，Pm为液柱压力，ID为井眼内径，OD为套管外径，ρm为泥浆密度，L为液柱长度。
2.3摩阻压力（Pf）的计算：摩阻压力是指钻井液在井眼中流动时受到的阻力，其计算公式为：Pf=2f*ρm*V²/(D*g)其中，Pf为摩阻压力，f为阻力系数，ρm为泥浆密度，V为流速，D 为井眼直径，g为重力加速度。
2.4泥浆柱液位压力（Ps）的计算：泥浆柱液位压力是指钻井液静止时产生的压力，其计算公式为：Ps=π/144*(ID²-OD²)/4*ρm*(H+h)其中，Ps为泥浆柱液位压力，ID为井眼内径，OD为套管外径，ρm 为泥浆密度，H为井深，h为液位高度。
2.5井底压力（Pb）的计算：井底压力是指钻井液从井口到井底的压力损失，其计算公式为：Pb=ρm*Ls*g/144其中，Pb为井底压力，ρm为泥浆密度，Ls为井筒长度，g为重力加速度。
2.6水柱效应（Pr）的计算：水柱效应是指钻井液在井眼中垂直上升或下降时，形成的压力差，其计算公式为：Pr=π/144*(ID²-OD²)/4*ρf*h其中，Pr为水柱效应，ID为井眼内径，OD为套管外径，ρf为井口液体密度，h为液位高度。
3.钻井水力参数的分析和应用：通过计算钻井水力参数，可以确定钻井液在井筒中的性能，评估井筒稳定性和泥浆循环能力，并根据计算结果进行钻井工艺设计和井筒优化。
钻井液常规计算公式
钻井液常用计算一、水力参数计算：(p196-199)1、地面管汇压耗：Psur=C×MW×(Q/100)1.86×C1Psur---地面管汇压耗，Mpa（psi）；C----地面管汇的摩阻系数；MW----井内钻井液密度，g/cm3(ppg);Q----排量，l/s(gal/min);C1----与单位有关的系数，当采用法定法量单位时，C1＝9.818；当采用英制单位时，C1＝1；①钻具内钻井液的平均流速：V1=C2×Q/2.448×d2V1-------钻具内钻井液的平均流速，m/s(ft/s)；Q-------排量，l/s(gal/min);d-------钻具内径，mm(in)；C2------与单位有关的系数。
当采用法定计量单位时，C2＝3117采用英制单位时，C2＝1。
②钻具内钻井液的临界流速V1c=(1.08×PV＋1.08(PV2＋12.34×d2×YP×MW×C3)0.5)/MW×d×C4V1c -------钻具内钻井液的临界流速，m/s(ft/s)；PV----钻井液的塑性粘度，mPa.s(cps);d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);C3、C4------与单位有关的系数。
采用法定计量单位时，C3＝0.006193，C4＝1.078；采用英制单位时，C3＝1、C4＝1。
③如果≤V1c，则流态为层流，钻具内的循环压耗为P p=C5×L×YP/225×d＋C6×V1×L×PV/1500×d2④如果V1>V1c，则流态为紊流，钻具内的循环压耗为P p=0.0000765×PV0.18×MW0.82×Q1.82×L＋C7/d4.82P p---钻具内的循环压耗，Mpa(psi);L----某一相同内径的钻具的长度，m(ft)；V1-------钻具内钻井液的平均流速，m/s(ft/s)；d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);Q-------排量，l/s(gal/min);C3、C6------与单位有关的系数。

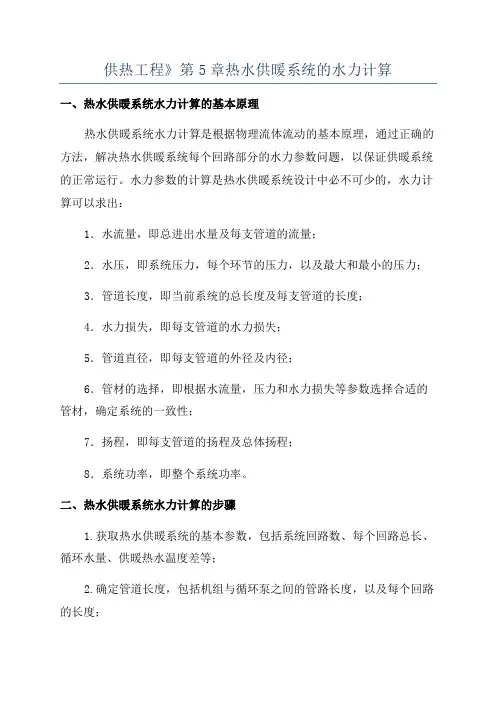

供热工程》第5章热水供暖系统的水力计算
供热工程》第5章热水供暖系统的水力计算
一、热水供暖系统水力计算的基本原理
热水供暖系统水力计算是根据物理流体流动的基本原理，通过正确的方法，解决热水供暖系统每个回路部分的水力参数问题，以保证供暖系统的正常运行。
水力参数的计算是热水供暖系统设计中必不可少的，水力计算可以求出：
1．水流量，即总进出水量及每支管道的流量；
2．水压，即系统压力，每个环节的压力，以及最大和最小的压力；
3．管道长度，即当前系统的总长度及每支管道的长度；
4．水力损失，即每支管道的水力损失；
5．管道直径，即每支管道的外径及内径；
6．管材的选择，即根据水流量，压力和水力损失等参数选择合适的管材，确定系统的一致性；
7．扬程，即每支管道的扬程及总体扬程；
8．系统功率，即整个系统功率。
二、热水供暖系统水力计算的步骤
1.获取热水供暖系统的基本参数，包括系统回路数、每个回路总长、循环水量、供暖热水温度差等；
2.确定管道长度，包括机组与循环泵之间的管路长度，以及每个回路的长度；
3.计算水流量，确定每个回路的水流量；
4.选择管材。
《水力计算手册》
《水力计算手册》一、引言水力计算在水务工程中具有举足轻重的地位，它关乎工程的合理性、安全性和经济性。
水力计算手册作为一本实用工具书，旨在为工程技术人员提供便捷、准确的计算方法和技术支持。
二、水力计算基础概念1.水力参数水力计算涉及的主要参数包括流量、压力、流速、粗糙度等。
正确获取这些参数是进行水力计算的前提。
2.水力计算公式与方法水力计算公式和方法主要包括达西-威斯巴赫公式、莫迪公式、埃克特公式等。
了解这些公式和方法有助于快速完成水力计算。
三、水力计算步骤1.确定计算目标：明确计算目的，如管道直径、泵站规模等。
2.收集相关资料：包括工程设计资料、水质检测报告等。
3.进行初步计算：根据已知条件，采用适当的方法进行初步计算。
4.校核计算结果：对初步计算结果进行校核，确保其准确性。
5.编写计算报告：将计算过程和结果整理成报告，以便审阅和存档。
四、水力计算应用于实际工程案例1.给水排水工程：通过水力计算确定管道直径、泵站规模等参数。
2.水利枢纽工程：对水库、水闸等建筑物进行水力计算，确保工程安全。
3.输水管道工程：计算管道内水流速度、压力损失等，为工程设计提供依据。
4.泵站工程：通过水力计算选择合适型号的泵站设备。
五、水力计算软件介绍与使用方法1.常见水力计算软件概述：简要介绍市场上常见的水力计算软件。
2.水力计算软件操作演示：以某款水力计算软件为例，演示操作流程。
六、水力计算注意事项与建议1.遵守国家相关法规与标准：在进行水力计算时，应遵循国家法规和行业标准。
2.确保计算数据的准确性：收集完整、准确的数据，避免因数据错误导致计算结果失真。
3.结合实际工程合理选用计算方法：根据工程特点选择合适的计算方法。
4.注重计算结果的可行性：在计算过程中，要充分考虑工程实际，确保计算结果具有可行性。
七、总结与展望1.水力计算手册为工程技术人员提供了一部实用的工具书，有助于提高水力计算的准确性和效率。
2.随着技术的发展，水力计算将面临更多挑战，如复杂地形、新型材料的应用等。
热力网水力计算参数
7.3 水力计算参数
《城市热力网设计规范CJJ 34—2002》
7.3.1 热力网管道内壁当量粗糙度应采用下列数值：
1 蒸汽管道（钢管） 0.O002m；
2 热水管道（钢管） 0.0005m；
3 凝结水及生活热水管道（钢管） 0.001m；
4 非金属管按相关资料取用。
对现有热力网管道进行水力计算，当管道内壁存在腐蚀现象时，宜采取经过测定的当量粗糙度值。
7.3.2 确定热水热力网主干线管径时，宜采用经济比摩阻。
经济比摩阻数值宜根据工程具体条件计算确定。
一般情况下，主干线比摩阻可采用30～70 Pa／m。
7.3.3 热水热力网支干线、支线应按允许压力降确定管径，但供热介质流速不应大于3.5m/s。
支干线比摩阻不应大于300 Pa／m，连接一个热力站的支线比摩阻可大于300Pa/m。
7.3.4 蒸汽热力网供热介质的最大允许设计流速应采用下列数值：
l 过热蒸汽管道
1)公称直径大于200mm的管道 80m／s；
2)公称直径小于或等于200mm的管道 50m／s。
2 饱和蒸汽管道
1)公称直径大于200mm的管道 6Om／s ；
2)公称直径小于或等于200mm的管道 35m／s。
7.3.5 以热电厂为热源的蒸汽热力网，管网起点压力应采用供热系统技术经济计算确定的汽轮机最佳抽（排）汽压力。
7.3.6 以区域锅炉房为热源的蒸汽热力网，在技术条件允许的情况下，热力网主干线起点压力宜采用较高值。
7.3.7 蒸汽热力网凝结水管道设计比摩阻可取100Pa／m。
7.3.8 热力网管道局部阻力与沿程阻力的比值，可按表7.3.8的数值取用。
连续油管钻井水力参数理论计算
连续油管钻井水力计算实例分析一、计算原始参数CT 规格："7873 4.8(20.188")3500mm m φ⨯⨯⨯，级别CT80。
滚筒尺寸（底径x 内宽x 轮缘）：260024504200mm φφ⨯⨯采用老井加深工艺，原井筒1500m （5-1/2”和7”套管）加深钻井1000m 和2000m ，参考大量实例，钻头采用4-3/4”和6-1/8’牙轮钻头或PDC 钻头，螺杆马达采用3-3/4”和4-3/4”规格。
钻井液采用清水和一种水基泥浆（ULTRADRIL 钻井液），其流体参数为： ρl =1180kg/m 3，n=0.52564，k=0.8213Pa.s n ，粘度为45.5mPa.s 。
二、泵压计算P P P P P P P =∆+∆+∆+∆+∆+∆泵工具CT 直管汇钻头环空CT 盘（一）管内压降计算模型CT 内流体的摩阻损失通常表示为压力降低的形式，即：22f L v P f dρ∆=中L 和d 分别是管长和管径，v 是管内的平均速度，f 是范宁Fanning 摩擦因子，它与流体的雷诺数、管壁的粗糙度等因素有关。
（二）清水（牛顿流）介质管内摩阻计算 1.雷诺数计算及狄恩数计算e R d N ρνμ=式中，N Re 为雷诺数，无量纲；ρ为液体密度，kg/m 3；ν为循环介质在管路中的平均流速，m/s ； d 为模拟连续油管内径，m ；μ为牛顿流体的动力粘度，Pa*s ；狄恩数(Dean)是研究弯管流动阻力的基本无量纲数：De N N =其中r 0为连续油管内径，R 为连续油管弯曲半径，N Re 为雷诺数。
2.直管摩阻系数计算模型 （1）层流对于直管，范宁摩阻系数可用如下公式计算： Re16SL f N =（2）紊流对管内单向流摩阻系数公式进行了分析，当不考虑管粗糙度，在紊流光滑区（3*103<De N <3*106），采用Miller 公式：1.8lg 1.53Re N =-对一定的相对粗糙度，雷诺数影响不能忽略。
钻井水力参数计算
已知：某216mm 井眼，井深3005m ，钻具组合为216mmbit+177.8mmDC(309m ，内径71.44mm)+ +127mmDP(内径108.6mm ，2696m)，钻井液密度1.35g/cm 3，Φ600＝47，Φ300＝32，Φ3＝4，泵的排量为34.55l/s ，最大泵压 18MPa ，试设计本井段的水力参数。
流量系数C=0.981．流变参数计算钻杆内流型指数：5546.0)32/47log(322.3)/log(322.3300600==ΦΦ=p n钻杆内稠度系数：)(5146.01022/47511.01022/511.05546.0600nn p Pas K p=⨯=Φ=环空流型指数：4515.0)4/32log(5.0)/log(5.03300==ΦΦ=a n环空稠度系数：9786.0511/511.0511/511.04515.0300=⨯=Φ=an a K2．计算钻柱内压力损失钻杆内分两段，分别是177.8mm 钻铤（309m ，内径71.44mm ），2696mm 钻杆2800米，先分别计算钻柱内水力压力损失。
（1）钻杆内 1）钻杆内流速s m d QV ip /725.3)1086.0(*1415.310*55.34*44232===-π2）计算管内雷诺数5.116935546.0415546.035146.087.21086.01035.14138Re 5546.015546.05546.025546.0312=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯=⎪⎪⎭⎫⎝⎛+=----pp pp n p p p n n pn i n n K V d ρ3）判别流态若n 13703470Re -<，则为层流若n 13704270Re ->，则为紊流若n n 13704260Re 13703470-≤≤-，则为过渡流 2.35105546.013704270137042702.21705546.0137034701370347021=⨯-=-==⨯-=-=p p n C n C由于Re ＝11693.5>C2，为紊流 4）计算范宁摩阻系数 层流：Re16=f紊流：b a f Re /=过渡流：800Re 1121C C G C a C Gf b -⎪⎪⎭⎫ ⎝⎛++= 其中： G=16（钻杆内） G=24（环空中）5093.3log +=n a7log 75.1nb -=n C 137034701-=nC 137042702-=按紊流计算公式，先计算a ，b ：07348.05093.35546.0log 5093.3log =+=+=n a 28657.075546.0log 75.17log 75.1=-=-=nb按照紊流摩阻系数计算公式：328657.01001647.55.11693/07348.0Re/-⨯===ba f5）计算钻杆内的压耗)(663.41086.02696725.31035.11001647.52223322MPa d L V f P ip p =⨯⨯⨯⨯⨯⨯==-ρ（2）钻铤内压耗计算1）钻铤内流速s m d QV ic /62.8)07144.0(*1415.310*55.34*44232===-π2）计算管内雷诺数2.311485546.0415546.035146.087.20714.0.01035.14138Re 5546.015546.05546.025546.0312=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯=⎪⎪⎭⎫⎝⎛+=----pp pp n p p p n n pn i n n K V d ρ3）判别流态若n 13703470Re -<，则为层流若n 13704270Re ->，则为紊流若n n 13704260Re 13703470-≤≤-，则为过渡流 2.35105546.013704270137042702.21705546.0137034701370347021=⨯-=-==⨯-=-=p p n C n C由于Re ＝31148.2>C2，为紊流 4）计算范宁摩阻系数 层流：Re16=f紊流：ba f Re /=过渡流：800Re 1121C C G C a C Gf b -⎪⎪⎭⎫ ⎝⎛++=其中： G=16（钻杆内）G=24（环空中）5093.3log +=n a7log 75.1nb -=n C 137034701-=n C 137042702-=按紊流计算公式，先计算a ，b ：07348.05093.35546.0log 5093.3log =+=+=n a 28657.075546.0log 75.17log 75.1=-=-=nb按照紊流摩阻系数计算公式：328657.01078848.32.31148/07348.0Re/-⨯===ba f5）计算钻杆内的压耗)(2857.307144.030962.81035.11078848.32223322MPa d L V f P ic p =⨯⨯⨯⨯⨯⨯==-ρ钻具内的总压耗为Pp=Pp1+Pp2=4.663＋3.2857=7.95MPa3. 计算环空压力损失环空划分为二段，第一段是216mm 钻头与177.8mm 的钻铤组成的长为309米的流道，第二段为216mm 钻头与127mm 的钻杆组成的长为2696m 的流道。
钻井水力参数的计算
提示：黄色区为需要填入数据的部分，蓝色区为自动计算的结果！
所钻井眼的直径 mm 地面管汇磨阻系数 Φ3 216 0.44 8 108.62 76.2 0 39.6875 3.96875 1237.078 0.373028 9.967158 20.13405 钻杆长度(m) 加重钻具长度(m) 钻铤长度(m) 地面管汇的压耗 0.536648282 钻具内的循环总压耗 #DIV/0! 环空的循环总压耗 0.447703567 钻头压降 0.372937151 动力钻具的压耗 0
4 54.78734 迟到时间Tt(min) 4.319621 粒子的剪切速率Ypp(sec-1) 0.117186 套管内岩屑运移效率Et%(井眼净化能力) 0.97573 裸眼内岩屑运移效率Et%(岩屑输送比) 26.15037232 23094.03401 0.846679081 0.892776777
钻井水力参数的计算
1、基本数据部分： 上一层套管的内径尺寸 mm 钻井液密度(g/cm ) 泥浆性能的有关参数： 所用钻杆外径(mm) 加重钻具外径(mm) 钻铤外径(mm) 喷嘴1直径(in-mm) 喷嘴2直径(in-mm) 喷嘴3直径(in-mm) 喷嘴4直径(in-mm) 喷嘴5直径(in-mm) 喷嘴6直径(in-mm) 喷嘴7直径(in-mm) 喷嘴8直径(in-mm) 喷嘴流量系数 2、水力参数计算： 地面管汇的压耗Psur 钻杆内的循环压耗Pp 钻铤内的循环压耗Pp (Mpa) (Mpa) (Mpa) 0.536648282 3.487976363 1.561547972 #DIV/0! 0.144791241 0.239500104 0.063412222 0 0.372937151 0 #DIV/0! 15 20 20 20 20 30 0 0 0 15.875 15.875 15.875 15.875 0 0 0 0.95 泵速(冲／分) 缸套尺寸(mm) 缸套冲程(mm) 泥浆泵的上水效率 单冲排量( 升/冲) 排量(l/s) 90 160 305 3
水力计算公式范文
水力计算公式范文水力计算是指在水力学中计算水流的速度、压力和流量的过程。
水力计算公式是根据流体力学原理和一定的假设，通过推导和实验确定的数学表达式，用于计算水流的各种参数。
一、基本概念水力学研究的基本参数有：速度、压力和流量。
速度：水流的速度是指单位时间内通过一些截面积的水流量。
在水力计算中，常用的速度单位有米/秒（m/s）和升/秒（L/s）。
压力：水流的压力是指水流对任意一个平面的作用力。
压力的单位有帕斯卡（Pa）和巴（bar）。
流量：水流的流量是指单位时间内通过一些截面的水的体积。
常用的流量单位有立方米/秒（m³/s）和升/秒（L/s）。
二、水力计算公式1.流量计算公式在水力学中，计算流量使用的公式为Q=Av，其中Q为流量，A为流过截面的面积，v为流速。
当流过的截面为直线形状时，该公式可以简化为Q=Bhv，其中Q为流量，B为截面的底宽，h为水位，v为速度。
2.速度计算公式速度的计算是通过测量流量和截面面积来得到的。
可以使用流量计算公式来计算速度。
3.压力计算公式压力是指流体对于垂直平面的压力，压力的计算可以使用托利奇利公式（Torrictelli’s theorem），即P=ρgh，其中P为压力，ρ为流体的密度，g为重力加速度，h为液面高度。
4.泵的扬程计算公式泵是将液体从低水平向高水平运输的设备。
泵的扬程是指液体从入口到出口所需的能量。
扬程的计算公式为H=P/ρg+V²/2g+z，其中H为扬程，P为压力，ρ为流体密度，g为重力加速度，V为速度，z为高度。
5.管道流量计算公式当水流通过管道时，由于管道内的阻力，流量会出现一定的损失。
管道流量的计算可以使用瑟雷斯公式（Darcy-Weisbach equation）来计算，公式为Q=CdA(2ghL)¹/²，其中Q为流量，Cd为管道的流量系数，A为管道的横截面积，g为重力加速度，h为管道高度差，L为管道的长度。
水力计算公式选用
水力计算公式选用水力计算是指通过水力学原理和公式来计算液体在管道、河道等流动过程中的各种参数和特性。
水力计算公式是水力学研究的基础，能够用来预测流体的流速、压力、流量等参数，对水利工程的设计和运行具有重要意义。
下面介绍几种常用的水力计算公式及其选用情况。
1.流量计算公式流量是指单位时间通过其中一截面的液体体积，常用的流量计算公式有：流量计算公式为：Q=A×v，其中Q为流量，A为流动截面的横截面积，v为流速。
该公式适用于对流量有明确要求的场合，如管道流量、水库泄洪流量等。
2.流速计算公式流速是指单位时间内通过其中一截面的液体速度，常用的流速计算公式有：流速计算公式为：v=Q/A，其中v为流速，Q为流量，A为流动截面的横截面积。
该公式适用于需要计算流速的情况，如河流流速、管道流速等。
3.压力计算公式压力是指液体对单位面积所产生的压力，常用的压力计算公式有：压力计算公式为：P=γh，其中P为压力，γ为液体的密度，h为液体的压力高度。
该公式适用于计算液体的静态压力，如水塔的压力、泵站的压力等。
4.速度计算公式速度是指液体在流动过程中的速度，常用的速度计算公式有：速度计算公式为：v=√(2gh)，其中v为速度，g为重力加速度，h为液体的压力高度。
该公式适用于计算液体的速度，如水流速度、潜流速度等。
5.阻力计算公式阻力是指液体在流动过程中由于各种因素的作用而产生的阻碍力，常用的阻力计算公式有：阻力计算公式为：f=KLRV^2/2g，其中f为阻力，K 为阻力系数，L为流动的长度，R为流动的半径，V为流体的速度，g为重力加速度。
该公式适用于计算流动中的阻力，如管道流动阻力、水泵阻力等。
在选用水力计算公式时，需要根据具体情况进行考虑。
首先要了解需要计算的参数，并根据参数的性质选择相应的计算公式。
其次要考虑计算公式的适用范围和精度，以及参数的测量方法和所需数据的可获取性。
最后还要结合实际应用需求，选择合适的计算公式进行计算和分析。
钻头水力参数计算
钻头水力参数计算首先，我们需要确定泥浆流动的一些基本参数，包括钻头的直径、钻井液的密度、黏度以及井筒的尺寸和形状。
钻井液的密度可以通过实验室测试或者计算得出。
钻头的直径可以通过测量或者参考钻头的规格书确定。
井筒的尺寸和形状可以在钻井作业前通过地质勘探或者地层资料收集获得。
钻井液的黏度可以通过实验室测试得到，也可以根据层位的地质特征和井眼尺寸进行估算。
其次，我们需要了解一些与钻井液流动相关的参数，包括雷诺数、流速、流量以及摩阻压降。
流速可以通过测量钻井液通过钻头的速度得出，也可以通过流量计进行测量。
流量是流速和井眼面积的乘积，可以通过测量钻井液通过钻头的体积来计算。
雷诺数是描述流体运动稳定性的参数，可以通过雷诺数公式进行计算。
雷诺数越大，流动越不稳定，可能产生涡流和扰动。
摩阻压降是钻井液在井眼中流动时产生的压力损失，可以通过达西公式进行计算。
达西公式是最常用的钻井液流动计算公式，可以通过摩阻系数、井眼内径、流速和密度等参数进行计算。
最后，我们可以根据以上参数计算出钻头的水力参数，包括摩阻压降、泥浆流量和泥浆压力。
泥浆流量可以通过流量计进行实时测量，也可以通过流速和井眼面积的乘积进行计算。
泥浆压力可以通过摩阻压降和钻井液密度的乘积计算得出。
钻头的水力参数计算可以帮助工程师合理配置钻井液的流量和压力，以达到最佳钻进效果。
同时，还可以通过监测测量值与计算值的差异来判断井底是否存在异常情况，从而及时调整钻井参数以减少钻井事故的发生。
在实际钻井过程中，还需要根据地层特征和钻头的结构特点来确定合适的钻井液类型和性能参数，以保证钻井作业的安全和效率。
水力学常用计算公式精选文档
水力学常用计算公式精选文档水力学是研究流体在运动中的力学原理，应用于水力工程领域。
在水力学中，常常会用到一些计算公式来估算水流的速度、压力、流量等参数。
下面是一些水力学常用计算公式。
1.流量公式：流量是水在单位时间内通过其中一截面的体积，可以通过流量公式来计算。
常用的流量公式有：- 矩形槽流量公式：Q = b * h * sqrt(2 * g * i)，其中 Q 是流量，b 是槽的底宽，h 是槽的水深，g 是重力加速度，i 是水流的比降。
- 圆管流量公式：Q = (π * d^2 / 4) * sqrt(2 * g * i)，其中 Q 是流量，d 是管道的直径，g 是重力加速度，i 是液面的比降。
2.流速公式：流速是水流通过单位截面积的速度，可以通过流速公式来计算。
常用的流速公式有：- 矩形槽流速公式：v = sqrt(2 * g * i)，其中 v 是流速，g 是重力加速度，i 是水流的比降。
- 圆管流速公式：v = sqrt(2 * g * i)，其中 v 是流速，g 是重力加速度，i 是液面的比降。
3.压力公式：压力是流体对物体单位面积的作用力，可以通过压力公式来计算。
常用的压力公式有：-静水压力公式：P=ρ*g*h，其中P是压力，ρ是液体的密度，g是重力加速度，h是液体的压头。
-动水压力公式：P=ρ*g*h+1/2*ρ*v^2，其中P是压力，ρ是液体的密度，g是重力加速度，h是液体的压头，v是流速。
4.能量公式：能量公式是描述流体在运动中能量守恒的原理，常用于研究水流的流速、压力等参数。
常用的能量公式有：- Bernoulli方程：P + 1/2 * ρ * v^2 + ρ * g * h = 常数，其中 P 是压力，ρ 是液体的密度，v 是流速，g 是重力加速度，h 是液体的压头。
-流线速度公式：v=Q/(A*δ)，其中v是流速，Q是流量，A是截面积，δ是累积端头损失。
以上是一些水力学常用的计算公式，能够帮助工程师在水力工程设计和分析中进行流量、流速、压力等参数的估算。
第四章供暖系统水力计算
第四章供暖系统水力计算
一、概述
供暖系统水力计算是指运用水力学原理和定律，根据供暖系统的结构
特性，求出供暖系统内水流动的流量(m3/h)、压力变化（MPa）以及流程
损失等水力参数。
由此来分析和设计供热系统，保证供暖系统的安全、经
济和高效的运行。
二、供暖系统水力计算方法
1、收集和组织系统水力基本参数
首先，要根据供暖系统的结构特点，收集系统内所有水力部件（如，
管路、阀门、泵、水表等）的数据，形成水力系统图，并组织系统水流、
压力变化等基本参数，形成水力系统数据表。
2、求解系统水力参数
依据水力原理，基于系统图和数据表，从系统的负荷端步步往前推算，求出每个水力部件的压力值，计算每段管路的流量和损失，从而求出系统
的水力线路结构、内泄漏量等参数，并根据此来分析和设计供热系统。
3、调整设备参数
通过计算的结果，可以比较系统各水力部件之间的压力变化，从而对
系统的设计参数进行调整，以确保系统的经济和安全。
三、水力计算软件
现在已有许多专业水力计算软件可以满足水力计算的需求，能够帮助
设计者根据给定的条件。
给排水系统的水力计算方法
给排水系统的水力计算方法在建筑物的给排水系统设计中，水力计算是非常重要的一环。
通过合理的水力计算，可以确保给排水设备运行正常，提供稳定的水流和充足的水压，从而满足建筑物的日常用水需要。
本文将介绍给排水系统水力计算的基本原理和方法。
一、水力计算的基本原理水力计算是根据流体力学的基本原理，通过考虑系统中各个元件之间的水流阻力和水流动力等因素，计算出给排水管道系统中的水流速度、水压、流量等参数。
水力计算的目标是确保在设计工作条件下，给排水系统中的水流能够保持正常、平稳的运行。
二、水力计算的步骤1. 收集设计参数：首先需要收集建筑物的相关设计参数，包括供水设备的流量、水压要求，排水设备的流量要求等。
这些参数将作为水力计算的基础。
2. 选择管道材料和管径：根据设计需求和已有条件，选择适当的管道材料和管径。
常用的给水管道材料有PVC、钢管等，排水管道材料有PVC、铸铁管等。
管道的管径选择应考虑流量和水压要求。
3. 确定水流速度和管道截面积：根据设计需求和管道材料，确定水流速度和管道截面积。
流速的选择应使水流保持在合理范围内，并避免过高或过低。
管道截面积的计算应符合流量和流速的要求。
4. 计算水流阻力：根据管道长度、管道材料和截面积等参数，计算出给排水管道中水流的阻力。
常用的方法有Darcy-Weisbach公式和Hazen-Williams公式等。
5. 求解水流参数：根据系统中各个元件的水流阻力和其他因素，求解出水流的速度、水压、流量等参数。
可以使用数值计算方法，如有限元法、CFD模拟等，也可以使用经验公式进行近似计算。
6. 评估设计方案：根据水力计算结果，评估设计方案的合理性。
如果计算结果符合设计要求，即可认为设计方案是可行的；如果计算结果不符合要求，则需要调整设计参数或采用其他方案。
三、常用的水力计算方法1. Darcy-Weisbach公式：该公式是一种经验公式，用于计算管道中的水流阻力。
计算公式如下：f = (2 * L * V^2 * R) / (g * D^5)其中，f为摩擦系数，L为管道长度，V为水流速度，R为管道摩擦阻力系数，g为重力加速度，D为管道直径。
住宅建筑给水管水力计算算例及讨论
住宅建筑给水管水力计算算例及讨论住宅建筑的设计总用水量为10m³/h，给水管道的起始水压为0.4MPa，终点水压为0.3MPa。
首先我们需要确定给水管道的管径，然后计算管道的水力参数，最后根据水力参数来选择合适的给水管道材料和规格。
1.确定给水管道的管径根据设计总用水量，我们可使用以下公式计算给水管道的流量Q：Q=V/t其中，V为设计总用水量，单位为m³/h；t为给水管道使用的小时数。
假设给水管道使用24小时，代入之前的数值，可得：Q=10/24=0.4167m³/h下一步是根据给水管道的流量来确定其管径。
我们将使用流量速度法进行计算。
首先，我们假设给水管道的流速为2m/s。
根据流量速度法公式：Q=A×v其中，Q为流量，单位为m³/h；A为管道横截面积，单位为m²；v为流速，单位为m/s。
代入之前的计算结果，可得：0.4167=A×2解得给水管道的横截面积为0.4167/2=0.2084m²由于给水管道一般选用圆形管道，其横截面积A可通过以下公式进行计算：A=π×(d/2)²其中，π取3.14，d为管道的直径，单位为m。
代入横截面积的计算结果，可得：0.2084=3.14×(d/2)²解得给水管道的直径d为0.515 m，即51.5 cm。
2.计算管道的水力参数根据给水管道的直径，我们可计算出其横截面积和周长：A=π×(d/2)²=3.14×(0.515/2)²=0.2084m²C=π×d=3.14×0.515=1.62m接下来，我们将计算流量速度和雷诺数来确定水力参数。
流量速度v的计算公式为：v=Q/A代入之前的计算结果，可得：v=0.4167/0.2084≈2m/s雷诺数Re的计算公式为：Re=v×d/ν其中，ν为水的运动黏度，单位为m²/s，一般取10⁻⁶m²/s。
水力参数计算范文
水力参数计算范文水力参数计算是一种用于确定水流性质和行为的方法。
这些参数通常用于设计和分析水力工程项目，例如水坝、水力发电站和水力输水管道等。
在水力参数计算中，我们需要考虑的主要参数包括流量、水位、流速、水压和水头等。
下面将详细介绍每个参数的计算方法。
1.流量（Q）计算：流量是单位时间内通过其中一断面的水量。
计算流量的常用公式为：Q=A×v其中，Q代表流量，A代表断面积，v代表平均流速。
2.水位（h）计算：水位是水面相对于其中一基准面的高度。
对于自由流情况，可以通过流量和断面面积之间的关系来计算水位，公式如下：h=Q/(C×A)其中，h代表水位，Q代表流量，C代表流量系数，A代表断面面积。
3.流速（v）计算：流速是水流经过其中一断面的速度。
通常使用测流仪器来测量流速，例如流速计或流速计。
计算流速的公式如下：v=Q/A其中，v代表流速，Q代表流量，A代表断面面积。
4.水压（P）计算：水压是水对单位面积的压力。
计算水压时需要考虑静压和动压两种压力。
静压可以通过水的密度、重力加速度和水深计算得出，公式如下：P静=ρ×g×h其中，P静代表静压，ρ代表水的密度，g代表重力加速度，h代表水深。
动压可以通过水的流速和动压系数计算得出，公式如下：P动=0.5×ρ×v^2其中，P动代表动压，ρ代表水的密度，v代表流速。
5.水头（H）计算：水头是水从其中一位置流到另一位置的能量。
计算水头时需要考虑水的势能和动能。
对于自由流情况，水头可以通过水位和重力加速度计算得出，公式如下：H=g×h其中，H代表水头，g代表重力加速度，h代表水位。
综上所述，水力参数计算是一项重要的工作，用于确定水的流动性质和行为。
通过计算流量、水位、流速、水压和水头等参数，可以帮助工程师有效地设计和分析水力工程项目，确保其安全和可靠性。
水力参数计算方法的准确性和可靠性对于水力工程的设计和施工具有重要意义。
钻井液常规计算公式
钻井液常用计算一、水力参数计算：(p196-199)1、地面管汇压耗：Psur=C×MW×(Q/100)1.86×C1Psur---地面管汇压耗，Mpa（psi）；C----地面管汇的摩阻系数；MW----井内钻井液密度，g/cm3(ppg);Q----排量，l/s(gal/min);C1----与单位有关的系数，当采用法定法量单位时，C1＝9.818；当采用英制单位时，C1＝1；①钻具内钻井液的平均流速：V1=C2×Q/2.448×d2V1-------钻具内钻井液的平均流速，m/s(ft/s)；Q-------排量，l/s(gal/min);d-------钻具内径，mm(in)；C2------与单位有关的系数。
