电力系统中无功功率平衡对电压的影响
电力系统无功功率平衡与电压调整
电力系统无功功率平衡与电压调整由于电力系统中节点很多，网络结构复杂，负荷分布不均匀，各节点的负荷变动时，会引起各节点电压的波动。
要使各节点电压维持在额定值是不可能的。
所以，电力系统调压的任务，就是在满足各负荷正常需求的条件下，使各节点的电压偏移在允许范围之内。
由综合负荷的无功功率一电压静态特性分析可知，负荷的无功功率是随电压的降低而减少的，要想保持负荷端电压水平，就得向负荷供应所需要的无功功率。
所以，电力系统的无功功率必须保持平衡，即无功功率电源发出的无功功率要与无功功率负荷和无功功率损耗平衡。
这是维持电力系统电压水平的必要条件。
一、无功功率负荷和无功功率损耗1．无功功率负荷无功功率负荷是以滞后功率因数运行的用电设备(主要是异步电动机)所吸收的无功功率。
一般综合负荷的功率因数为0.6～O.9，其中，较大的数值对应于采用大容量同步电动机的场合。
2．电力系统中的无功损耗(1)变压器的无功损耗。
变压器的无功损耗包括两部分。
一部分为励磁损耗，这种无功损耗占额定容量的百分数，基本上等于空载电流百分数0I ％，约为1％～2％。
因此励磁损耗为0/100Ty TN Q I S V (Mvar)(5-1-1)另一部分为绕组中的无功损耗。
在变压器满载时，基本上等于短路电压k U 的百分值，约为10％这损耗可用式(6-2)求得2(%)()100k TN TL Tz TNU S S Q S V (Mvar)(5-1-2) 式中，TN S 为变压器的额定容量(MVA)；TL S 为变压器的负荷功率(MVA)。
由发电厂到用户，中间要经过多级变压，虽然每台变压器的无功损耗只占每台变压器容量的百分之十几，但多级变压器无功损耗的总和可达用户无功负荷的75%～100％左右。
(2)电力线路的无功损耗。
电力线路上的无功功率损耗也分为两部分，即并联电纳和串联电抗中的无功功率损耗。
并联电纳中的无功损耗又称充电功率，与电力线路电压的平方成正比，呈容性。

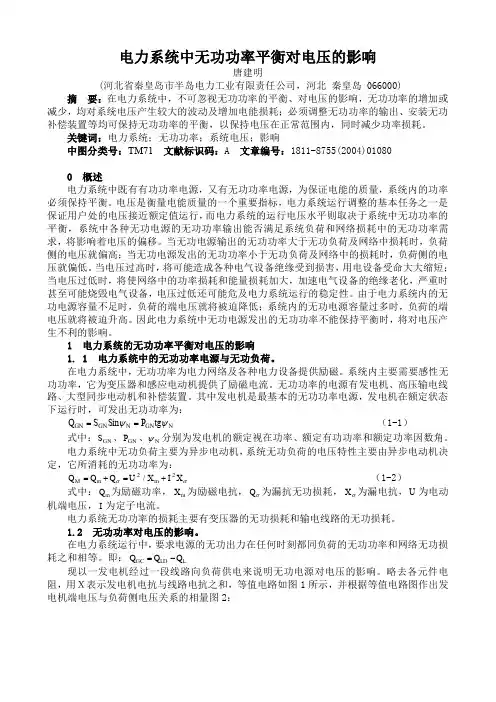

电力系统中无功功率平衡对电压的影响
电力系统中无功功率平衡对电压的影响唐建明(河北省秦皇岛市半岛电力工业有限责任公司，河北 秦皇岛 066000)摘 要：在电力系统中，不可忽视无功功率的平衡、对电压的影响，无功功率的增加或减少，均对系统电压产生较大的波动及增加电能损耗；必须调整无功功率的输出、安装无功补偿装置等均可保持无功功率的平衡，以保持电压在正常范围内，同时减少功率损耗。
关键词：电力系统；无功功率；系统电压；影响中图分类号：TM71 文献标识码：A 文章编号：1811-8755(2004)010800 概述电力系统中既有有功功率电源，又有无功功率电源，为保证电能的质量，系统内的功率必须保持平衡。
电压是衡量电能质量的一个重要指标，电力系统运行调整的基本任务之一是保证用户处的电压接近额定值运行，而电力系统的运行电压水平则取决于系统中无功功率的平衡，系统中各种无功电源的无功功率输出能否满足系统负荷和网络损耗中的无功功率需求，将影响着电压的偏移。
当无功电源输出的无功功率大于无功负荷及网络中损耗时，负荷侧的电压就偏高；当无功电源发出的无功功率小于无功负荷及网络中的损耗时，负荷侧的电压就偏低。
当电压过高时，将可能造成各种电气设备绝缘受到损害，用电设备受命大大缩短；当电压过低时，将使网络中的功率损耗和能量损耗加大，加速电气设备的绝缘老化，严重时甚至可能烧毁电气设备，电压过低还可能危及电力系统运行的稳定性。
由于电力系统内的无功电源容量不足时，负荷的端电压就将被迫降低；系统内的无功电源容量过多时，负荷的端电压就将被迫升高。
因此电力系统中无功电源发出的无功功率不能保持平衡时，将对电压产生不利的影响。
1 电力系统的无功功率平衡对电压的影响1. 1 电力系统中的无功功率电源与无功负荷。
在电力系统中，无功功率为电力网络及各种电力设备提供励磁。
系统内主要需要感性无功功率，它为变压器和感应电动机提供了励磁电流。
无功功率的电源有发电机、高压输电线路、大型同步电动机和补偿装置。
无功补偿对电网电压的影响分析
无功补偿对电网电压的影响分析随着能源的需求不断增加和电力系统的规模不断扩大，电网电压稳定问题日益突出。
在电力系统中，无功补偿是一项重要的调节措施，可有效提高电网的稳定性和运行效果。
本文将对无功补偿对电网电压的影响进行分析。
一、无功补偿的概念和作用无功补偿是指通过调节电路的电流和电压相位，提供或吸收无功功率，以实现电力系统无功功率的平衡。
在电网中，无功功率是由感性负载和电容负载产生的，而无功补偿的作用就是通过引入电抗器或电容器，将无功功率进行平衡，从而提高电网电压的稳定性和品质。
无功补偿可以分为静态无功补偿和动态无功补偿两种方式。
静态无功补偿是指通过电抗器和电容器等静态设备来实现对无功功率的调节，动态无功补偿则是利用功率电子器件实现对无功功率的快速调节。
二、无功补偿对电压的影响1. 提高电网电压稳定性无功补偿通过引入电抗器或电容器来调节感性负载和电容负载的无功功率，使得系统的总无功功率接近零。
当电网负载不平衡或电容负载无功功率不足时，静态无功补偿可以通过调整电容器或电抗器的容值，提供或吸收无功功率，从而维持电网电压的稳定。
动态无功补偿则更加灵活，可以根据电网瞬时的无功功率需求进行快速调整，确保电压的稳定性。
2. 改善电压品质无功补偿能够降低电网的无功功率损耗，减少电压波动和谐波的产生，提高电网的电压品质。
通过引入电抗器或电容器，可以减小电网的电抖动和电压偏差，提高电力系统的调节能力和电能传输效率。
3. 减少输电损耗在输电过程中，电网会因为电阻和电抗的影响而产生一定的无功功率损耗。
通过无功补偿，可以有效减少电网的无功功率损耗，提高电能的输送效率，降低系统的线损。
4. 增加电网可靠性无功补偿可以提高电力系统的稳定性和可靠性。
当电压出现波动或瞬时的负载变化时，无功补偿可以快速响应并进行调整，从而保持电网电压的稳定，减少系统的故障和异常情况。
三、无功补偿技术的发展趋势随着电力系统的不断发展和智能化水平的提高，无功补偿技术也在不断演进和创新。
电力系统无功功率的平衡和电压的调整
（1）调节发电机励磁电流以改变发电机机端电压UG；
（2）适当选择变压器的变比K；
（3）改变网络参数R和X（主要是X），改变电压损耗 △U （4）改变功率分布P+jQ（主要是Q），使电压损耗△U 变化
22
第三节
电力系统的几种主要调压措施
一．改变发电机端电压调压
• 根据运行情况调节励磁电流来改变机端电压。
20
二、电压调整的基本原理
Ub
略去电力线路的电容功率，变压器的励磁功率和 网络的功率损耗
PR QX U b (U G k1 U ) / k2 U k k G 1 2 U G k1
21
电压调整的措施：
PR QX U b U k k2 G 1 U G k1
A
ห้องสมุดไป่ตู้DF
发电机的P-Q极限
10
2. 同期调相机
•同步调相机相当于只能发出无功功率的发电机。
•在过励磁运行时，它向系统供给感性无功功率而起无功
电源的作用，能提高系统电压； •在欠励磁运行时（欠励磁最大容量只有过励磁容量的
（50% ～65%）)，它从系统吸取感性无功功率而起无功
负荷作用，可降低系统电压。 •它能根据装设地点电压的数值平滑改变输出（或吸取） 的无功功率，进行电压调节。因而调节性能较好。
以滞后功率因素运行的用电设备所吸收的无功功率。 • 照明、电热，消耗感性无功QL小。
• 同步电动机，有励磁绕组，通过励磁电流的调节， 可以调节其输出无功的大小。过激运行，发QL ； 欠激运行，吸收QL 。在综合负荷中比例小。 • 异步电动机，消耗QL ，在综合负荷中比例很大。 • 综合负荷功率因素，0.6～0.9，滞后（感性无功）

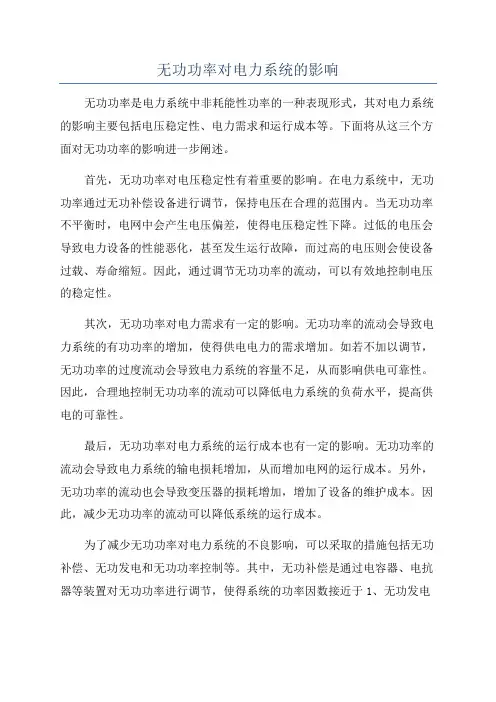

无功功率对电力系统的影响
无功功率对电力系统的影响无功功率是电力系统中非耗能性功率的一种表现形式，其对电力系统的影响主要包括电压稳定性、电力需求和运行成本等。
下面将从这三个方面对无功功率的影响进一步阐述。
首先，无功功率对电压稳定性有着重要的影响。
在电力系统中，无功功率通过无功补偿设备进行调节，保持电压在合理的范围内。
当无功功率不平衡时，电网中会产生电压偏差，使得电压稳定性下降。
过低的电压会导致电力设备的性能恶化，甚至发生运行故障，而过高的电压则会使设备过载、寿命缩短。
因此，通过调节无功功率的流动，可以有效地控制电压的稳定性。
其次，无功功率对电力需求有一定的影响。
无功功率的流动会导致电力系统的有功功率的增加，使得供电电力的需求增加。
如若不加以调节，无功功率的过度流动会导致电力系统的容量不足，从而影响供电可靠性。
因此，合理地控制无功功率的流动可以降低电力系统的负荷水平，提高供电的可靠性。
最后，无功功率对电力系统的运行成本也有一定的影响。
无功功率的流动会导致电力系统的输电损耗增加，从而增加电网的运行成本。
另外，无功功率的流动也会导致变压器的损耗增加，增加了设备的维护成本。
因此，减少无功功率的流动可以降低系统的运行成本。
为了减少无功功率对电力系统的不良影响，可以采取的措施包括无功补偿、无功发电和无功功率控制等。
其中，无功补偿是通过电容器、电抗器等装置对无功功率进行调节，使得系统的功率因数接近于1、无功发电是通过发电机组投入无功功率到电网，以补偿系统的无功功率需求。
而无功功率控制则是通过控制变压器的耦合等级，调整系统的无功功率流动。
总结起来，无功功率对电力系统的影响主要体现在电压稳定性、电力需求和运行成本等方面。
通过合理地控制无功功率的流动，可以降低电力系统的负荷水平，提高供电的可靠性，并减少系统的运行成本。
因此，对无功功率的调控具有重要的意义。

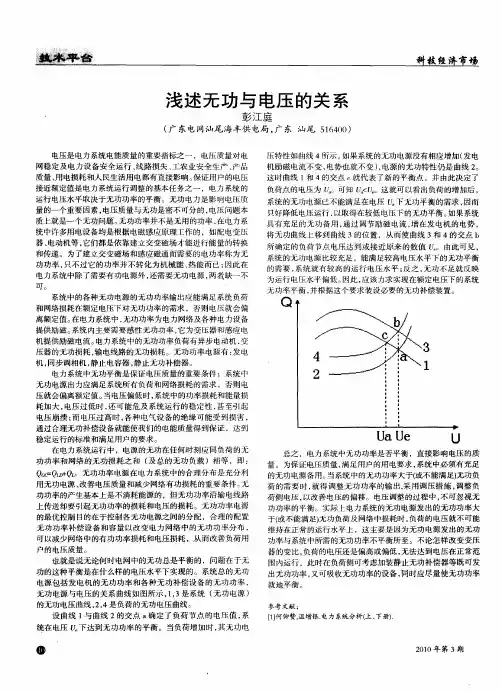

浅述无功与电压的关系
质上就是一个无功问题 。 功功率并不是无用 的功率 ， 电力系 无 在 统中许多用 电设备均是根据 电磁感应原理工作 的，如配电变压 器、 电动机等 ， 它们都是依靠建立交变磁场才能进行能量 的转换 和传递。为了建立交变磁场和感应磁通 而需要 的电功率称为无 功功率 ， 只不过它的功率并不转化 为机械能 、 热能而 已； 因此在 电力 系统 中除 了需 要 有 功 电源 外 ， 需 要 无 功 电 源 ， 者 缺 一 不 还 两
技 经 济市 场
浅 述 无功 与 电压 的关 系
彭江 庭
（ 东电 网汕尾 海丰供 电局 ， 东 汕尾 ５ ６ ０ ） 广 广 １ ４０
电压 是 电力 系 统 电能 质 量 的重 要指 标 之 一 ， 电压 质 量 对 电 网稳 定 及 电力 设 备 安 全 运 行 、 路 损 失 、 农 业 安 全 生 产 、 品 线 工 产 质量 、 电损耗和人 民生活用电都有直接影响。 用 保证用户 的电压 接 近 额定 值 是 电力 系统 运 行 调 整 的 基本 任 务 之 一 ，电 力 系 统 的 运行电压水平取决于无功功率 的平衡。无功 电力是影响电压质 量的一个重要 因素 ， 电压质量与无功是密不可分的 ， 电压问题本 压 特 性 如 曲线 ４所 示 。 果 系 统 的无 功 电 源 没有 相 应 增 ／ 发 电 如 ｍ（
只好降低电压运行 ， 以取得在较低电压下 的无功平衡 。 如果系统
具 有 充 足 的无 功 备 用 ， 过 调 节 励 磁 电流 ， 在 发 电机 的电 势 ， 通 增 将无功 曲线上移到曲线 ３的位置 ，从而使 曲线 ３和 ４的交点 ｂ 所 确 定 的负 荷 节 点 电 压 达 到 或 接 近 原 来 的 数 值 ［。 由此 可 见 ， ， Ｐ 系统 的 无 功 电 源 比较 充 足 ，能 满 足 较 高 电 压水 平 下 的无 功 平 衡 的需 要 ， 统 就 有 较 高 的运 行 电压 水 平 ； 之 ， 功 不 足 就 反 映 系 反 无 为运 行 电压 水 平偏 低 。 因此 ， 该 力 求 实 现 在额 定 电 压下 的系 统 应
电力系统中的无功功率
电力系统中的无功功率集控值班员2016-07-021.1.1 无功功率对有功功率的影响输电线路的主要任务足输送有功功率,而为了实现有功功率的传输和电网无功功率的平衡也需要输送一定量的无功功率。
输送无功功率时需要消耗有功功率。
当有功功率一定时，无功功率越大，则网络中的有功功率损耗就越大。
当电力线路的传输能力一定时，传输无功功率越小，则传输有功功率的能力越大。
1.1.2无功功率对电压的影响(1)无功功率平衡水平对电压水平的影响。
电力系统中无功功率平衡水平对电压水平有较大的影响。
如果发电机有足够的无功功率备用，系统的无功电源比较充足，就能满足较高电压质量下大功功率平衡的需要，系统就有较高质量的运行电压水平。
反之，如果无功功率不足，系统只能在较低质量的电压水平下运行。
另外，电能在电力网中传输时，要损失掉部分有功功率和无功功率。
当无功功率损耗较大时。
将引起系统电压大幅度下降，影响系统运行的稳定性、经济性。
(2)无功功率对电压质量的影响。
电力系统是向用户提供电能的网络，因而电能质量是供电部门生产；经营活动中的一个重要经济技术指标。
电压是电能质量的主要指标之一，电压质量对电力系统稳定运行，降低线路损耗和保证工农业的安全生产有着重要意义。
在保证工农业生产和人民生活个使用的各种用电设备都是按照额定电压米设计制造的。
这些设备在额定电压厂运行时，才能取得最佳的运行状态。
电压超出所规定的范围时，对用电设备将产生不良的后果。
目前大多数国家规定的电压允许变化范围一般为l 5％——10％UN (额定电压)。
电力部门为了确保电力系统正常运行时能够提供优质的电压，确保优质的供电服务，必须确保各输配电线路的母线电压稳定在允许的偏差范围之内。
电力系统正常运行时，应有充足的无功电源。
无功电源的总容量要能满足系统在额定电压下对无功功率的需求。
否则．电压就会偏离额定值。
当电力网有能力向负荷供给足够的无功功率时，负荷的电压才能维持在正常的水平上。
无功补偿对电力系统电压的影响与调节
无功补偿对电力系统电压的影响与调节无功补偿在电力系统中扮演着重要的角色。
它对电力系统的电压稳定性和功率因数的调节起着关键作用。
本文将探讨无功补偿对电力系统电压的影响以及相应的调节方法。
一、无功补偿对电力系统电压的影响无功补偿是用于对抗电力系统中无功负荷而引起的电压波动现象的一种方法。
随着无功负荷的增加，电网中的无功功率需求也会增加。
由于无功功率的存在，电力系统的电压会出现波动和不稳定的现象。
1.1 电压降低与电流上升无功功率引起的电压降低现象会导致电力系统中的电流上升。
当无功功率过多时，电网电压会下降，从而影响到系统中各个设备的正常运行。
如果不及时采取措施进行补偿，电力系统可能会发生电压崩溃等严重故障。
1.2 电压波动与电气设备损坏无功功率的不稳定会导致电网电压的波动。
电压的快速升降会对电气设备产生冲击，从而损坏设备，缩短其使用寿命。
特别是对于对电压要求较高的设备，如半导体器件等，电压波动可能会造成不可逆转的损坏。
1.3 电压不平衡与谐波扩散无功功率引起的电压不平衡会导致电力系统中各相电流的不平衡。
这种不平衡会产生谐波电流，扩散到电网中的其他设备，增加了电力系统的谐波污染问题。
谐波电流会引起额外的能量损耗，导致电网效率降低。
二、无功补偿的调节方法为了消除或减轻无功功率对电网电压的影响，需要采取相应的无功补偿措施。
以下是几种常见的无功补偿调节方法：2.1 静态无功补偿装置静态无功补偿装置是一种通过改变电容和电抗的连接方式来实现无功功率的补偿调节。
其中，串联电容可以用来补偿无功功率，提高电网电压；并联电抗则用于吸收无功功率，降低电网电压。
2.2 动态无功补偿装置动态无功补偿装置是通过控制电容和电抗的导纳值来实现无功功率的补偿调节。
该装置可以实时监测电力系统的电压和电流，通过对电容和电抗进行调节，及时平衡电力系统的无功功率，以保持电压的稳定。
2.3 SVC（静止无功补偿器）SVC是一种在高压电力系统中广泛应用的无功补偿装置。
无功功率对有功功率的影响
1.1.1无功功率对有功功率的影响输电线路的主要任务足输送有功功率,而为了实现有功功率的传输和电网无功功率的平衡也需要输送一定量的无功功率。
输送无功功率时需要消耗有功功率。
当有功功率一定时，无功功率越大，则网络中的有功功率损耗就越大。
当电力线路的传输能力一定时，传输无功功率越小，则传输有功功率的能力越大。
1.1.2无功功率对电压的影响(1)无功功率平衡水平对电压水平的影响。
电力系统中无功功率平衡水平对电压水平有较大的影响。
如果发电机有足够的无功功率备用，系统的无功电源比较充足，就能满足较高电压质量下大功功率平衡的需要，系统就有较高质量的运行电压水平。
反之，如果无功功率不足，系统只能在较低质量的电压水平下运行。
另外，电能在电力网中传输时，要损失掉部分有功功率和无功功率。
当无功功率损耗较大时。
将引起系统电压大幅度下降，影响系统运行的稳定性、经济性。
(2)无功功率对电压质量的影响。
电力系统是向用户提供电能的网络，因而电能质量是供电部门生产；经营活动中的一个重要经济技术指标。
电压是电能质量的主要指标之一，电压质量对电力系统稳定运行，降低线路损耗和保证工农业的安全生产有着重要意义。
在保证工农业生产和人民生活个使用的各种用电设备都是按照额定电压米设计制造的。
这些设备在额定电压厂运行时，才能取得最佳的运行状态。
电压超出所规定的范围时，对用电设备将产生不良的后果。
目前大多数国家规定的电压允许变化范围一般为l 5％——10％U N(额定电压)。
电力部门为了确保电力系统正常运行时能够提供优质的电压，确保优质的供电服务，必须确保各输配电线路的母线电压稳定在允许的偏差范围之内。
电力系统正常运行时，应有充足的无功电源。
无功电源的总容量要能满足系统在额定电压下对无功功率的需求。
否则．电压就会偏离额定值。
当电力网有能力向负荷供给足够的无功功率时，负荷的电压才能维持在正常的水平上。
如果无功电源容量水足，负荷的端电压就会降低。
所以，我们要保证电力系统的电压质量，就必须先保证电力系统无功功率的平衡。
浅谈电力系统无功功率的平衡与电压调整
浅谈电力系统无功功率的平衡与电压调整电力系统的电压是否能够保持稳定是保证供电质量的有效保证之一，如果电力系统内部的电压的波动性能过高的话，将会给电力系统带来不利的影响，对用户的正常用电也会带来一定的干扰。
针对这样的情况，就需要电力系统在保证给电力用户所提供的电压的过程之中不能偏离实际设定的电压的额定值太远。
与此同时，由于整个电力系统是一个庞大的系统，这个系统内部存在有很多的电力节点，这就导致整个电力系统之中的电压负荷分布的很不均匀，这些问题的产生原因就是电力系统无功功率的不平衡状态。
针对这样的问题，本文将重点分析电力系统无功功率的平衡与电压调整问题。
标签：电力系统；无功功率；平衡；电压调整；所谓电力系统无功功率平衡，顾名思义指的就是地区电力系统根据系统所制定的电源发展规划，以及电力系统的电力网发展规划进行无功功率平衡计算，使整个电力系统的无功电源所发出的无功功率可以和系统的无功负荷相平衡。
进行电力系统无功功率平衡的主要目的就在于维持各种运行方式下电力系统的电力平衡，保证整个电力系统的正常使用和运行。
在本文中，将具体的结合介绍电力系统无功功率的平衡与电压调整的重要性，介绍无功功率和电压之间的关系，并具体的被分析保证电力系统正常运行的两种手段：首先，保证电力系统的无功功率平衡；其次，进行必要的电压调整操作。
通过本文的论述，笔者一方面希望能起到抛砖引玉的作用，另一方面，希望能给相关的工作人员提供一点参考借鉴的材料。
一、进行电力系统无功功率的平衡与电压调整的重要性为了保证电力系统内部的电压的稳定性，要时常对电力系统内部的电压进行调整，以便于保证电力系统内部的电压出现偏移数值超出偏移极限的情况下，电力系统内部的各种设备和电力系统网络不会出现问题，也就可以有效的保证电力系统的供电效率，有效的保证电力系统的经济效益。
与此同时，在电力系统的电压发生改变的过程之中，各种的电力负荷的改变会产生电力系统地电机的转动速度的差异，导致电力系统内部的电流数值加大，最终导致电力系统内部的设备出现电压过高的问题。
电力系统分析第5章 电力系统的无功功率(reactive power)平衡与电压调整(voltage regulation ).
U S％S 2 U N 2 I o % U S %S NT S 2 I o % QT ( ) SN T ( ) S NT 100S NT U 100 100 S NT 100
电力系统分析
5.2.3 无功功率平衡
电力系统的无功平衡表示式为 其中：
QD＋ Q Q GC Q G＋ Q C
例5.1 求图5.6所示简单系统的无功功率平衡。图中所 示负荷为最大负荷值。 线路参数： r0 0.17 km, x0 0.41 km， b0 2.82 106 S km 变压器试验数据： PS 200KW , U s % 10.5, P0 47 KW , I 0 % 2.7
异步电动机在电力系统无功负 荷中占的比重很大，因此，电 力系统综合负荷的无功电压静 态特性主要取决于异步电动机 的特性。
图5.5 异步电动机的Q—U关系
电力系统分析
5.2.2 无功负荷及无功损耗
无功损耗(active loss) 输电线路的无功损耗
P12 Q12 B 2 2 Ql QlX QB X ( U U ) L 1 2 2 U1 2 P22 Q22 B 2 2 X ( U U ) L 1 2 变压器的无功损耗 2 U2 2
这种方法简单、经济，且不需增加额外设备。
电力系统分析
5.4.2改变变压器变比调压
改变变压器的变比就是通过改变绕组间匝数比（ratio of winding ）来实现的，因此，这种调压措施也常叫利 用变压器分接头（tap）调压。
分接头设置在双绕组变压器的高压绕组，三绕组变压 器的高压绕组和中压绕组。 一般与绕组额定电压值对应的分接头为主分接头，其 它分接头为附加分接头。
电力系统中无功功率平衡对电压的影响
QGC --电源发出的无功功率之和
QLD
--无功负荷之和
QL -- 各种无功损耗之和
QRES --无功功率备用
当 QRES 0 时，表示系统中无功功率可以平衡 且有适量的备用； 当 QRES 0 时，表示系统中无功功率刚好平衡， 但当系统有小的干扰时将破坏这一平衡； 当 QRES 0时，表示系统中的无功功率不足应 考虑加设无功补偿装置。
（3）电力电容器 电力电容器只能作为无 功电源，向系统供给无功功率。 （4）并联电抗器 并联电抗器用于补偿线 路电容，特别是用于限制空载或轻载时线路 末端电压不要过高。 （5）调压变压器 改变变压器高压侧绕维 的分接头，即可改变变压器的变比，从而改 变二次侧的电压。
（6）静止补偿器 静止补偿器由电力电容器 和可调电抗器纰成，并联在降压的低压母线 上。电容器吸收容性无功功率，静止补偿器 根据母线电压的高低自动控制可调电抗器吸 收的感性无功功率的大小，从而控制装置发 出或吸收的感性无功功率的大小，进而达到 稳定电压的目的。
QGC QLD QC
现以一电机经过一段线路向负荷供 电来说明无功电源对电压的影响 略去各元件电阻，用X表示发电机 电抗与线路电抗之和，等值电路如 图3所示，并根据等值电路图作出发 电机端电压与负荷侧电压关系的相 量图4，根据图二可以确定发电机送 到负荷节点的功率为：
图3 发电机与负荷关 系的等值电路图
电力系统中无功负荷主 要为异步电动机，系统无 功负荷的电压特性主要由 异步电动机决定，如图1为 异步电动机简化电路。 它所消耗的无功功率为：
U2 QD I 2 ( X1 X 2 ) Xm
其中：
图1 异步电动机的简化等值电路
X m——等价励磁电抗 U ——电动机端电压
论电力系统无功功率的平衡与电压的调整
论电力系统无功功率的平衡与电压的调整作者：姚锐来源：《华中电力》2013年第05期摘要：随着我国电力系统向大机组、大电网、高电压远距离输电方向的发展，世界上一些大电网相继发生多起以电压崩溃为特征的电压瓦解事故。
因此，无功功率平衡与电压调整越来越受到人们的广泛关注。
本文重点分析了电力系统无功功率平和与电压调整方面的问题，以供有关人士进行参考。
关键词：电力系统；无功功率；电压调整引言电力在现实生活以及工农业生产的各个方面被广泛应用。
各种在电力系统中的发电厂把其他形式的能量转化为电能，电能通过变压器和传输线提供给各种用户，并通过各种电气设备将其转换成适合于用户的其他形式的能量。
在这一“传输”电力过程中，我们电力行业往往只重视有功功率，轻视无功功率，片面地认为无功功率是“无用”的，它不是能量。
然而，事实却恰恰相反，在我们的电力系统正常运行时，系统无功功率的问题，它是绝对不能被忽略的。
无功功率是否平衡直接影响到电力系统的稳定性，根本问题还是供电电压质量问题，从全局来讲是整个电力系统的电压水平问题。
而电压是衡量供电质量的重要的技术指标，对电力系统的安全经济运行、确保用户的用电安全和产品质量以及电气生产设备的安全性和寿命都有着重要的影响。
任何电压偏移都会对经济和安全造成不利影响。
因此，电压调整是确保电网安全和可靠运行的重要方面之一。
一、电力系统无功功率平衡概念的引入无功功率是电压和电流的有效值与他们之间的角度的正弦值相乘得出的。
由于电路中有储能元件，电容或电感中有能量与外部电路来回交换，由此产生了无功功率。
无功功率的本质这种能量交换的最大速率。
而电力系统的无功功率平衡就是根据电力网的发展规划进行无功功率平衡计算，使电力系统的无功电源所发出的无功功率与系统的无功负荷相平衡，其主要目的是维持各种运行模式下电力网各处的电压水平，确定无功补偿装置的配置。
二、电力系统无功功率平衡的重要性电力系统是为用户提供电力的网络，它的主要任务之一是通过运行调度以确保交付给用户的电压值接近额定电压。
电力系统中无功与电压关系
科技资讯 2008 NO. 28 SCI ENCE & TECHNOLOGY I NF ORMATI ON
及 合 成 磁场 。 下 面 的 图 2 是 以 两极 磁 场 为 例画出来 的。
从上图 我们可以看出 , 电枢反应在磁 路不饱和的情况下, 对于同一磁极一半磁 极有去磁作用, 另一半磁极有增加磁的作 用, 两者 恰好相等。实际上受电机磁路饱 和的影响, 将有一部分去磁作 用。我们还 可 以看 出, 由 于电 枢 反 应, 使每 极 下的 磁 场 发生畸变, 使每一 极下面一部分导体感应 电 势很 高 , 一 部分 导 体感 应 电 势很 低 , 与 这 些 导 体 相 连 的 换 向 片 则 形 成 电位 差 。 这 个 电位差维持了换向火花的扩大, 甚至形成 环 火 。 实际 上 我 们 的 牵 引 电 机 工 作 条 件 不 太好, 经常遇到 冲击性负 载或改变方 向。 所 以 为 了 改 善 电 枢 反 应 造 成 的 影 响, 在 磁 极上加装了补偿绕组, 用以改善换向。我 们 知 道 换 向 是 指 被电 刷 短 路 的 元 件 在 极 短 的 时 间 内 由 一 条 支路 移 入 另 一 条 支 路 。 被 短路的元件如果是一个, 则它会产生自感 电势其 值为 e( L) =- Le ·d i / dt , 通常情 况下, 被 电 刷 短 路 的 不 只 一 个 元 件, 因 此 它 们 还 会 产 生 互 感 电 势。 因 为 我 们 牵 引 电 机 是 脉 流 同 时 还 存 在 一 个我 们 开 始 讲 的 变 压 器 电
无功 功率的变化, 均 对系统电压产生 较大影响; 只有通过调整 无功功率电源 使之与电力系 统中无功需求 相平衡, 电 压质量才能得 到保证。
电力系统无功功率平衡和电压调整
无功补偿装置的应用场景和效果
高峰负荷时段
提高电压稳定性，减少电压波动和闪变现象。
电网故障时
快速响应无功功率变化，维持系统电压稳定。
风电、光伏等新能源接入
平滑新能源发电的功率输出波动，提高并网性能。
工业园区和大型建筑物
降低能耗，提高供电质量。
电力系统无功功率平衡和电 压调整
目 录
• 电力系统无功功率平衡 • 电压调整的原理和方法 • 电力系统无功补偿装置 • 电力系统无功管理和优化 • 电力系统电压稳定性和控制 • 电力系统无功功率平衡和电压调整的未来发展
01
电力系统无功功率平衡
无功功率的产生和影响
无功功率的产生
在电力系统中，电动机、变压器等感 性负载需要消耗无功功率来建立磁场 ，以实现能量的转换和传输。
Байду номын сангаас谢您的观看
THANKS
06
电力系统无功功率平衡和 电压调整的未来发展
新能源并网对无功功率平衡和电压调整的影响
01
新能源并网将增加电力系统的复杂性和不确定性，对无功功率 平衡和电压调整带来挑战。
02
新能源并网将促进无功功率平衡和电压调整技术的发展，推动
电力系统向更加智能化、高效化的方向发展。
新能源并网将促进电力系统的优化配置，提高电力系统的可靠
电压波动可能导致电力设备过载或欠载，影响 其正常运行和寿命。
对用户设备的影响
电压波动可能导致用户设备工作异常，影响生 产和生活。
对系统稳定性的影响
电压波动可能导致电力系统不稳定，甚至引发系统崩溃。
电压调整的原理
根据电力系统的无功功率平衡原理， 电压水平取决于无功功率的分布和平 衡情况。
浅论电力系统的无功功率特性及其平衡与电压稳定性
浅论电力系统的无功功率特性及其平衡与电压稳定性摘要：在电力系统中，发电机在生产有功功率的同时也会生产无功功率，其中无功功率主要被系统内部元件所消耗，以维持其正常运行。
无功功率的平衡性关系到电力系统端电压的稳定性，因此确保无功功率的平衡是供电单位亟待解决的问题之一。
本文阐述了电力系统无功功率的特性，分析了无功功率的平衡对电压稳定性的影响，并根据实际运行工况提出了保证电压稳定的措施，对于电力系统的电压稳定及安全可靠性提供了一定理论依据。
关键词：电力系统；无功功率；平衡性；稳定性1概述在现代电力系统中，同步发电机是其关键部件，同步发电机生产有功功率和无功功率，一般而言，用户所消耗的大部分为有功功率。
而无功功率主要被系统内部元件所消耗，另外一小部分也会被用户消耗[1]。
随着我国电力系统的飞速发展，电网支路越来越多，电力系统的结构比之前复杂多了，由此导致生产的无功功率越来越多。
无功功率的是否平衡，关系到电力系统端电压的是否稳定。
一般情况下，电压主要会发生向大和向小偏移两个方面：一、电压就会向大偏移：同步发电机生产的无功功率远远超过电力负荷所需要的无功功率；二、电压会向小偏移：同步发电机生产的无功功率低于电力负荷所消耗的无功功率 [2]。
不管是电压过高还是电压过低，都会对电力系统产生不利影响，严重时会影响到电力的输出，最终导致用户断电。
因此，保持电力系统内部无功功率在一定水平，进而维持端电压的稳定，保证电力系统的稳定运行，对于当地供电及经济发展有着极其重要的作用。
2无功功率产生原因及其特性电力系统在生产有功功率的同时，会不可避免地伴随着无功功率的产生。
另外电力系统中很多设备均能产生无功功率，其中同步发电机是无功功率最主要生产设备，但是它也是调节无功功率大小的主要设备。
根据能量守能定律，发电机生产有功功率转化为能量，最终通过电网向外界传输电力[3]。
与此同时，电力系统内部会消耗一部分能量。
而无功功率就是指在有功功率生产过程中所消耗的功率，这是不可避免的。
电力系统无功功率和电压的关系
电力系统无功功率和电压控制孙兵指导老师石砦论文摘要：探讨电力系统无功功率与电压稳定性的关系，无功功率的产生和吸收，无功功率的补偿，电压和频率是衡量电能质量的重要指标，无功功率是直接影响电压质量的因素。
关键词：电力系统；无功功率；电压控制0 引言电力系统能够有效和可靠的运行，就要求电压和无功功率的控制满足以下面条件：0.1系统中有所有装置的在端电压应在可接受的限制内。
0.2为保证最大限度利用输电系统，应加强系统稳定性。
0.3应使无功功率传输最小。
1 无功功率的产生和吸收电力系统的无功功率的产生除了同步电机外，还有静电电容器、静止无功补偿器以及静止无功发生器，这四种装置又称为无功补偿装置。
除电容器外，其余几种既能吸收容性无功又能吸收感性无功。
同步发电机可以产生或吸收无功功率，这取决于其励磁情况。
当过励时产生无功功率，当欠励时吸收无功功率。
架空线路产生或吸收无功功率取决于负荷电流。
当负荷低于自然负荷，线路产生纯无功功率；当高于自然负荷时，线路吸收无功功率。
地下电缆，由于它们对地电容较大，因此具有较高的自然负荷。
它们通常工作在低于自然负荷情形下，因此在所有运行条件下总发生无功功率。
变压器不管其负载如何，总是吸收无功功率。
空载时，起主要作用的是并联激励电抗；满载时，起主要作用的是串联漏抗。
负荷通常吸收无功功率。
由电力系统的供电的典型负荷节点由许多装置所组成。
这种组成随日期、随季节和气候的变化而不同。
通常负荷节点的负荷特性是吸收无功功率的，复合负荷的有功功率和无功功率都是电压幅值的函数。
具有低的滞后功率因数的负荷使传输网络有大的电压降落，因而供电也不经济，对于工业用户，无功功率通常和有功功率一样要计费，这就鼓励企业通过使用并联电容器来提高负荷功率因数。
2 无功功率的补偿2.1 无功功率不足的危害：交流电力系统需要两部分能量：一部分将用于做功而被消耗掉，这部分称为“有功功率”；另一部分能量是用来建立磁场，用于交换能量使用的，对于外部电路它并没有做功，称为“无功功率”，无功是相对于有功而言，不能说无功是无用之功，没有这部分功率，就不能建立磁场，电动机，变压器等设备就不能运转。
浅谈电力系统的无功功率补偿及对电压控制的影响
浅谈 电力系统的无功功率补偿及对 电压控制 的影响
姜 昌学
国网新疆 电力公 司检修公 司， 新疆 乌鲁木齐 ８ ３ ０ ０ ０ ０
