搅拌器设计要点

此十字刀组的下刀片由于整个 刀形均平行于刀座下平面在打 粘性较大的食物时部分食物很 容易粘糊于下刀片和刀座平面 之间形成较大摩擦力。
所到螺母和刀座的距离
大于2mm
此两个相对运动 的零件距离,由于 是由好几个零件组 装到一起,所以此 距离至少在设计时 尽可能的大于2.0 以上。
ห้องสมุดไป่ตู้
刀轴的形状
工作轴面不是 最大直径面, 只能用普通工具 磨床加工成本高 且效率低,公差 尺寸的保障性不 稳定。
设计轴类零件时 工作轴面为最大 直径是较好的设 计
工作轴面是最 大直径面,能 用无心磨床加 工成本低且效 率高,公差尺 寸的保障性较 稳定。
杯扣设计
1. 杯扣材料厚度不小于3.0mm 2. 与杯体接触处R不小于1.0mm 3. 杯扣不允许利角,R不能小于0.8mm
T=3.0
R0.8
R1.0
含油轴承安装孔壁厚要求 塑胶壁厚不能小于4.4mm,防止空转时热变形
TCO的选择
双击打开
轴承与轴配合设计原则
双击打开
搅拌杯和刀座的距离
1mm
此距离如果在设计 时为1mm,但在后 来的模具精修时, 切不能轻易加大此 距离,因为此距离 在加大之后整个刀 座装配尺寸会向下 移动,很容易使锁 刀螺母与马达动力 盘相碰,产生不良 反映。
十字刀的形状
在十字刀组的设计时下刀 片以八字形的设计为理想 结构。尤其是在打粘性较 大的食物时相对其他结构 的工作阻力要小。
搅拌设备设计手册

搅拌设备设计手册搅拌设备是工业生产过程中常用的设备之一,用于混合、搅拌、搅打、分散等操作。
它广泛应用于化工、食品、医药、建材等行业,对产品的质量和生产效率起着至关重要的作用。
本手册旨在对搅拌设备的设计原理、结构特点、选型和维护等方面进行全面介绍,帮助工程师和技术人员更好地理解和应用搅拌设备。
一、搅拌设备的基本原理搅拌设备的基本原理是通过搅拌器的旋转运动,使材料发生相对运动,从而实现混合、搅拌等操作。
在设计搅拌设备时,需要考虑搅拌器的布局、速度、形状等因素,以确保搅拌效果和能耗的平衡。
流体力学和材料力学的知识也对搅拌设备的设计具有重要影响。
二、搅拌设备的结构特点搅拌设备的结构主要包括搅拌器、驱动装置、容器、支撑结构等部分。
搅拌器的形式多样,常见的有桨叶式、螺旋式、搅拌钳式等;驱动装置可以是电动机、液压马达等;容器则需要考虑材料选择、加强筋设计、密封性能等方面;支撑结构则影响着设备的稳定性和安全性。
设计师需要根据工艺要求和实际情况,合理选用各部件结构,以满足产品生产的需要。
三、搅拌设备的选型与应用在进行搅拌设备的选型时,需要考虑的因素包括搅拌材料的特性、生产工艺要求、生产规模、设备成本、维护成本等。
不同类型的搅拌设备适用于不同的工艺要求,选型时需要综合考虑设备的搅拌效果、能耗、稳定性等指标,选择最适合的设备型号。
在应用过程中,搅拌设备还需要与其他设备协同工作,例如输送设备、计量设备等,确保整个生产线的协调运行。
四、搅拌设备的维护与保养搅拌设备在长期使用过程中需要进行定期的维护与保养,以确保设备的性能和安全。
维护工作主要包括清洗设备、润滑部件、更换磨损部件等;保养工作则包括设备的防腐、防爆、防尘等措施。
需要建立健全的设备使用记录、维护日志,及时发现并排除设备故障,确保设备的稳定可靠运行。
五、搅拌设备的发展趋势随着工业技术的不断发展,搅拌设备也在不断更新换代。
未来,随着智能制造、自动化生产的普及,搅拌设备将更加注重智能化、节能环保、安全性等方面的设计。
搅拌设备设计手册

搅拌设备设计手册一、搅拌设备的概述搅拌设备是化工、医药、食品、冶金等行业常见的重要设备之一,其作用是将固体颗粒或粉末与液体或不同粒度的固体颗粒进行均匀混合或搅拌,以达到理想的混合效果。
搅拌设备大致可分为机械式搅拌设备和非机械式搅拌设备两大类。
机械式搅拌设备主要由搅拌器、传动装置和搅拌容器组成,而非机械式搅拌设备则主要利用气流、液流或超声波等手段进行搅拌。
二、搅拌设备的设计原则1. 混合均匀性:搅拌设备的设计首要考虑因素是混合均匀性。
搅拌设备在搅拌过程中应该保证各种物料能够均匀分布,从而达到预期的混合效果。
2. 操作稳定性:搅拌设备在运行过程中应该保持稳定的操作状态,避免因为设备本身的不稳定而影响搅拌效果。
3. 能耗优化:优化搅拌设备的能耗是设计的重要目标之一。
合理设计传动系统、选用高效搅拌器以及优化搅拌容器结构都能有效降低设备的能耗。
4. 设备维护:搅拌设备的设计应该便于维护和清洁,以便于日常的操作和设备维护。
5. 安全性考虑:搅拌设备的设计应该符合相关的安全规范,保证设备运行过程中不会对操作人员和设备造成危险。
三、搅拌设备的设计要点1. 搅拌器设计:搅拌器是搅拌设备的核心组成部分,其设计应该充分考虑物料的特性以及搅拌的目的。
根据不同的混合要求,可以选择桨叶式搅拌器、螺旋式搅拌器、离心式搅拌器等不同类型的搅拌器。
2. 传动系统设计:传动系统是搅拌设备的动力来源,其设计应该考虑到搅拌器的工作转速、扭矩传递等参数。
在设计过程中应该选择合适的电机、减速机以及传动带等传动部件。
3. 搅拌容器设计:搅拌容器的设计应该充分考虑到物料的特性、搅拌过程中的压力、温度等因素。
对于易结块或粘性物料,搅拌容器的内壁应设计成光滑并防粘涂层。
4. 设备清洁设计:为了方便设备的清洁和维护,搅拌设备的设计应该充分考虑到设备内部结构的平滑度,以及清洁口的设置等。
5. 安全附件设计:在搅拌设备中应该加入相应的安全附件,如防爆设备、过载保护装置等,以保障设备在工作中的安全性。
搅拌器叶轮设计

搅拌器叶轮设计
搅拌器叶轮的设计是为了实现有效的液体搅拌和混合。
以下是常见的搅拌器叶轮设计要点:
1. 叶轮形状:叶轮的形状可以根据搅拌需求进行设计,通常采用的形状有径向流动、轴向流动和斜流动等。
不同形状的叶轮可以产生不同的搅拌效果。
2. 叶片倾角:叶轮叶片的倾角决定了液体与叶轮相互作用的方式。
倾角大的叶片可以产生强烈的扰动和搅拌效果,而倾角小的叶片则适用于轻微的搅拌操作。
3. 叶片数量:叶轮上的叶片数量也会影响搅拌效果。
过多的叶片可能会导致液体流动阻力增加,而过少的叶片可能无法实现充分的搅拌效果。
一般来说,叶片数量应根据搅拌器的使用条件和目标确定。
4. 叶片尺寸和间距:叶轮叶片的尺寸和间距也会对搅拌效果产生影响。
较大的叶片可以产生较强的搅拌效果,而较小的叶片则适合于轻微的搅拌操作。
此外,叶片的间距也会影响液体的流动和混合效果。
5. 叶片材料和涂层:叶轮叶片的材料和涂层也需要考虑。
一般来说,叶片应选择耐腐蚀、耐磨损和高强度的材料,以确保长时间的使用寿命。
此外,根据实际需要,还可以采用涂层技术来改善叶片表面的摩擦和液体附着性能。
总的来说,搅拌器叶轮设计需要考虑搅拌需求、流体特性和使用环境等因素,以实现有效的液体搅拌和混合效果。
具体的设计细节需要根据实际情况进行评估和优化。

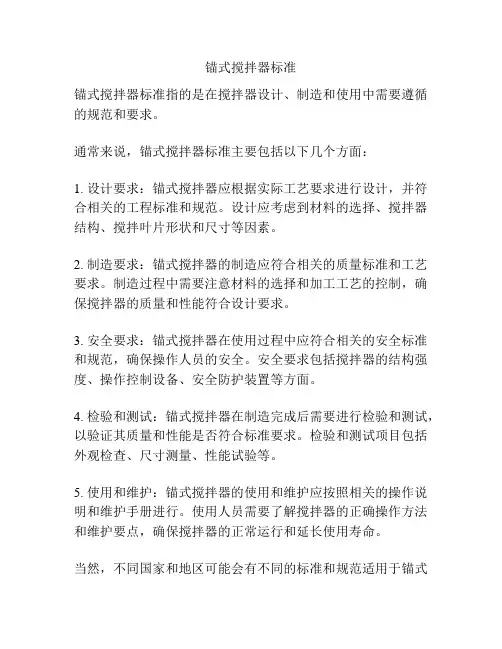

锚式搅拌器标准

锚式搅拌器标准
锚式搅拌器标准指的是在搅拌器设计、制造和使用中需要遵循的规范和要求。
通常来说,锚式搅拌器标准主要包括以下几个方面:
1. 设计要求:锚式搅拌器应根据实际工艺要求进行设计,并符合相关的工程标准和规范。
设计应考虑到材料的选择、搅拌器结构、搅拌叶片形状和尺寸等因素。
2. 制造要求:锚式搅拌器的制造应符合相关的质量标准和工艺要求。
制造过程中需要注意材料的选择和加工工艺的控制,确保搅拌器的质量和性能符合设计要求。
3. 安全要求:锚式搅拌器在使用过程中应符合相关的安全标准和规范,确保操作人员的安全。
安全要求包括搅拌器的结构强度、操作控制设备、安全防护装置等方面。
4. 检验和测试:锚式搅拌器在制造完成后需要进行检验和测试,以验证其质量和性能是否符合标准要求。
检验和测试项目包括外观检查、尺寸测量、性能试验等。
5. 使用和维护:锚式搅拌器的使用和维护应按照相关的操作说明和维护手册进行。
使用人员需要了解搅拌器的正确操作方法和维护要点,确保搅拌器的正常运行和延长使用寿命。
当然,不同国家和地区可能会有不同的标准和规范适用于锚式
搅拌器。
因此,在设计、制造和使用锚式搅拌器时,需要参考并遵守当地的相关标准和规范。
石灰乳搅拌机的设计原理

石灰乳搅拌机的设计原理石灰乳搅拌机是一种用于混合和搅拌石灰乳(将石灰石与水混合形成的悬浮液)的设备。
它通常由搅拌器、驱动机构、机架和悬浮容器组成。
以下是石灰乳搅拌机的设计原理。
首先,石灰乳搅拌机的搅拌器是其关键部分。
搅拌器通常由旋转的搅拌轴和连接在轴上的搅拌叶片组成。
通过搅拌轴的旋转,搅拌叶片会将石灰石与水搅拌在一起,形成悬浮液。
搅拌器的设计要考虑到搅拌叶片的形状、数量和布局,以确保悬浮液能够均匀混合,避免颗粒沉积和结块。
其次,驱动机构是石灰乳搅拌机的另一个重要组成部分。
驱动机构通常由电动机和传动装置组成。
电动机提供动力,将旋转力传递给搅拌轴。
传动装置通常由皮带或齿轮传动组成,将电动机的转速转化为搅拌轴的旋转速度。
合适的驱动机构可以确保搅拌器能够以适当的转速和扭矩运行,以满足搅拌石灰乳的需求。
第三,机架是石灰乳搅拌机的支撑结构。
机架需要足够的强度和稳定性,以承受搅拌器的运行振动和负荷。
机架的设计要考虑到易维修和更换搅拌器,以及附加设备的安装和连接。
此外,机架还应具有一定的防护功能,保护搅拌器和驱动机构免受外界环境的干扰。
最后,悬浮容器是石灰乳搅拌机的用于混合和储存石灰乳的容器。
悬浮容器通常由防腐材料制成,具有足够的容积和密封性能。
容器的设计要考虑到悬浮液的混合要求和操作人员的安全性。
悬浮容器通常配备有进料口、排料口和检查口,以供加料、排料和检查悬浮液的状态和储存量。
总结来说,石灰乳搅拌机的设计原理是通过搅拌器的旋转将石灰石与水搅拌在一起,形成悬浮液。
驱动机构提供动力,使搅拌轴旋转。
机架提供支撑并保护设备,悬浮容器用于混合和储存悬浮液。
通过合理设计和选择适当的组件和设备,石灰乳搅拌机能够高效地完成石灰乳的搅拌工作。
搅拌设备设计手册

搅拌设备设计手册一、引言搅拌设备是化工、制药、食品加工等行业中常用的设备之一,它广泛用于固液、液液、气固混合物的混合均匀,以及溶解、反应等工艺过程。
正确的搅拌设备设计对于工艺生产的效率和产品质量有着重要的影响。
本手册将介绍搅拌设备设计的基本原理、设计要点和注意事项,以及常见的搅拌设备类型及其适用领域。
二、搅拌设备的基本原理搅拌设备通过旋转装置(如叶轮、桨叶、推进器等)产生剪切力和湍流效应,使物料产生相对运动,从而实现混合和均匀化。
在设计搅拌设备时,需要考虑到物料的性质、形态、粒径分布以及工艺要求等因素,以确保搅拌效果满足工艺要求。
三、搅拌设备的设计要点和注意事项1. 了解物料性质:不同的物料有不同的流动性、黏度、密度等特性,需要根据物料的性质选择合适的搅拌设备类型和工作参数。
2. 设计合理的搅拌结构:搅拌设备的结构应该充分考虑到物料流动、混合的均匀性和功耗等因素,以提高搅拌效果和节约能源。
3. 选择合适的搅拌速度:搅拌速度对于混合效果和能耗有重要影响,需要通过实验和计算确定合适的搅拌速度。
4. 考虑搅拌设备的安全性:在设计搅拌设备时,需要考虑设备的稳定性、防护措施和安全装置,以确保操作人员和设备的安全。
5. 考虑维护和清洁:设计搅拌设备时需要考虑到设备的维护和清洁问题,确保设备易于清洁和维护,延长设备的使用寿命。
四、常见的搅拌设备类型及适用领域1. 搅拌桶:适用于固液、液液混合,常用于食品加工、制药等行业。
2. 搅拌槽:适用于大批量的物料混合,常用于化工、冶金等行业。
3. 搅拌器:适用于流体的混合、溶解,常用于化工、制药、环保等行业。
4. 搅拌均质机:适用于物料的均匀化、乳化,常用于食品加工、乳制品生产等行业。
五、结论搅拌设备是工业生产中不可或缺的重要设备,正确的搅拌设备设计能够提高工艺生产的效率和产品质量。
设计搅拌设备时需要充分考虑物料性质、设备结构、搅拌速度等因素,以确保搅拌效果和设备安全稳定运行。
搅拌混合设计手册

搅拌混合设计手册一、引言搅拌混合是工业生产中常见的一种制程操作,通过将不同成分的物料进行混合,可以满足产品配方要求,提高产品质量,提高生产效率。
本手册旨在介绍搅拌混合的基本原理、常见设备和设计技术,帮助读者在实际生产中更加合理、高效地进行搅拌混合设计。
二、基本原理搅拌混合是利用搅拌设备将不同物料进行混合,实现均匀分散,达到所需的混合程度。
其基本原理包括:物料的运动规律、物料的混合规律、搅拌器的选择和运行参数等。
1. 物料的运动规律物料在搅拌器内会受到多种力的作用,如剪切力、挤压力、拉拽力等,这些力会使物料发生各种规律的运动,如旋转、翻滚、螺旋等,并且随着时间的推移,物料的运动规律会发生变化。
2. 物料的混合规律物料的混合规律涉及到物料的分散、扩散、重叠等各种运动状态,不同形状和颜色的物料混合规律有所不同,需要针对不同的物料类型进行合理的设计。
3. 搅拌器的选择和运行参数搅拌器的选择对于搅拌混合的效果有着至关重要的影响,不同形状、大小和转速的搅拌器适用于不同的物料混合,而搅拌器的运行参数如搅拌速度、时间、加入点的控制等也直接影响着混合的结果。
三、常见设备搅拌混合设备种类繁多,常见的有:搅拌桶、搅拌机、混合机、捏合机、破碎机、分散器等。
这些设备在不同的工业领域有着各自的适用范围和优势,使用前需要根据所要处理的物料性质和生产要求进行合理选择。
1. 搅拌桶搅拌桶是一种用于搅拌混合的简单设备,适用于一些小批量的混合操作。
在操作时需要注意避免过度填充,以免影响混合效果。
2. 搅拌机搅拌机适用于大批量物料的搅拌混合,有着高效、自动化的特点,能够满足工业生产的需要。
3. 混合机混合机是一种专门用于混合不同成分物料的设备,通过特定的设计和工作原理,可以实现不同类型物料的快速混合。
四、设计技术在进行搅拌混合设计时,需要考虑的因素有很多,包括物料的性质、混合配方、搅拌设备的选择和参数、生产环境等,以下是一些常见的设计技术:1. 物料性质分析在进行搅拌混合设计前,需要对待混合的物料进行充分的性质分析,包括物料的粒度、密度、流动性、湿度、粘稠度等,这些参数对于搅拌混合的选择和设计有着重要的影响。
机械搅拌机设计计算

机械搅拌机设计计算
1.设计要求
-搅拌机的容积大小
-搅拌机的转速
-搅拌机的功率需求
-搅拌机的结构和材料选择
2.容积大小计算
容积大小的计算是根据所需处理物料的量来确定的。
例如,如果需要混合500升的液体,那么搅拌机的容积应该大于或等于500升。
3.转速计算
转速的选择依赖于所需的混合程度和处理物料的性质。
通常情况下,较高的转速能够更好地实现混合,但是对于一些粘稠物料来说,较低的转速可能更为合适。
根据搅拌机的工作特性和物料性质,选择合适的转速。
4.功率需求计算
搅拌机的功率需要根据搅拌工作的性质来确定。
常见的方法是通过计算转矩和功率来确定所需的电机功率。
转矩的计算是通过考虑搅拌机所需要的最大转矩来确定的。
5.结构和材料选择
搅拌机的结构和材料选择是根据搅拌物料的特点和工作条件来确定的。
例如,对于一些食品或制药行业的应用,搅拌机通常会选择不锈钢等耐腐
蚀材料制作,以满足卫生要求。
6.动力传输系统设计
7.结构强度计算
搅拌机的结构强度计算是为了确保搅拌机在工作过程中不发生结构应
力过大、变形等问题。
针对不同的结构和材料,通过应力分析和材料力学
性质计算,确定搅拌机各个部件的尺寸和结构。
8.平衡性和稳定性计算
以上是关于机械搅拌机设计计算的一些基本内容,当然,具体的设计
计算还需根据具体的实际情况来确定。
设计者需要结合所处理的物料特性、工作环境要求、结构设计要求等方面的考虑进行计算和选择,以保证机械
搅拌机能够满足实际工作需要。
搅拌机设计

搅拌机设计搅拌机是一种广泛用于化工、食品、医药、冶金等领域的机械设备。
它主要作用是通过搅拌将混合物中的各种成分均匀混合,从而达到一定目的。
搅拌机的种类繁多,根据用途不同可以分为多种类型,如搅拌缸、搅拌桶、搅拌器等。
本文将重点介绍基于单臂搅拌桶的搅拌机设计。
1. 设计思路单臂搅拌桶搅拌机是搅拌机的一种,其主要结构由搅拌器和桶体组成。
搅拌器作为搅拌桶的核心部分,即负责将搅拌桶内的混合物材料进行均匀混合的部分。
其设计思路主要是根据不同的混合物特性和工艺要求,确定搅拌器的型号、参数、功率等技术指标,采用相应的结构设计、加工工艺和制造工艺来满足混合物材料的混合要求。
2. 设计要素2.1 搅拌器型号搅拌器型号是搅拌机设计中的一个重要因素。
它的选择应该根据混合物的物理和化学特性以及混合要求来决定。
常用的搅拌器类型有桨叶式、桶槽式、锥桶式、螺旋搅拌器等。
2.2 搅拌器参数搅拌器参数是指搅拌器的尺寸、转速、角度、形状等具体参数。
其取值应该在满足混合物材料粘度、密度、粒径等要求的前提下,尽量使搅拌效果更加均匀和充分。
搅拌器设计中应注意到需求和制造技术方案。
2.3 搅拌器功率搅拌器的功率是指搅拌器所需的电力功率。
其取值应该在满足混合物材料的混合要求的前提下,尽量降低能耗,减少搅拌机的能源浪费。
3. 设计流程搅拌机的设计流程通常涉及多个环节,包括参数选取、结构设计、加工制造、安装调试等。
下面将具体介绍搅拌机的设计流程。
3.1 参数选取参数选取阶段是搅拌机设计的第一阶段,也是最基础的阶段。
在这个阶段,设计人员需要确定搅拌器的型号、参数、功率等技术指标。
具体的方法通常是通过实验和理论计算相结合。
3.2 结构设计结构设计阶段是搅拌机设计的关键环节,也是最复杂的环节。
在这个阶段,设计人员需要根据参数要求和制造工艺对搅拌器的结构进行设计,包括搅拌器的尺寸、形状、传动方式、速度控制方式等方面。
3.3 加工制造加工制造阶段是搅拌机设计的另一关键环节,也是最重要的环节。
搅拌器的设计需要考虑的因素

搅拌器的设计需要考虑的因素
1、确定搅拌物料的形态:液—液混合、液—液分散、固—液悬浮、气—液分散。
2、是否需要实现溶解、传热、吸收、萃取、结晶等工艺的目的。
3、需要考虑搅拌器的安装方式,即搅拌器对于搅拌物的进入形式(如顶入式、底入式、侧入式等)
4、另外需要考虑计算搅拌作业功率,即搅拌进行过程中需要的动力值。
参考公式:P=Kd^5N^3ρ。
在计算搅拌功率的同时,也要考虑到电机安全平稳运行的前提,正常情况下电机功率应大于搅拌作业功率,所以设计电机功率时应取大于等于1.5倍的搅拌作业功率。
5、此外,需对低临界搅拌转数的进行评估,此转数应是满足搅拌目的的低转数,而非搅拌轴的临界转数。
6、电机功率确定之后,就可以据此选择搅拌轴和搅拌桨,并校核搅拌轴和桨叶的强度和刚度。
7、对因工艺或客户需求而配置或设计了细长轴方案的情况,通常情况下还需考虑为其在中间或底部增加设计支撑。
8、在设计过程中,需要配用减速装置的,我们还要考量减速机的形式、使用系数及减速机的承载能力。
9、最后进行搅拌支座设计和机械密封形式的选择。
搅拌器的机械设计

液体单位体积的平均搅拌功率/(Hp/m3) 0.09
0.264~0.396 0.396~0.528
1.32 1.32~2.64 1.585~1.894
3.96
注 1Hp=735.499W
21
按搅拌过程求搅拌功率的算图
图9-7 由搅拌过程求搅拌功率的算图
22
①从液体容积值与液体粘度值连线,交于参考线Ⅰ;
循 扩 流 度 混合
悬吸
反
环散
混 传热
浮收
应
合 反应
○○○○ ○ ○ ○ ○○○○ ○
○○○○ ○
○○
○○ ○
搅拌容 器容积
(m3)
转速范 围(r/min)
最高 粘度 (P)
1~100 1~200
10~300 500 10~300 20
推进式
○○
○
○○ ○
○○ ○ 1~1000 10~500 500
19
2、影响搅拌器功率的因素
搅拌器的几何参数与运转参数 搅拌槽的几何参数 搅拌介质的物性参数
20
3、从搅拌作业功率的观点决定搅拌过程的功率
液体单位体积的平均搅拌功率的推荐值(表9-2)
表9-2 不同搅拌种类液体单位体积的平均搅拌功率
搅拌过程的种类 液体混合 固体有机物悬浮 固体有机物溶解 固体无机物溶解 乳液聚合(间歇式) 悬浮聚合(间歇式) 气体分散
16
4.锚式搅拌器
结构简单。 适用于粘度在100Pa·s 以下的流体搅拌,当流 体粘度在10~100Pa·s 时,可在锚式桨中间加 一横桨叶,即为框式搅 拌器,以增加容器中部 的混合。
图9-6 锚式搅拌器
17
主要应用
锚式或框式桨叶的混合效果并不理想,只适用于对混合 要求不太高的场合。
搅拌设备设计手册

搅拌设备设计手册搅拌设备设计手册目录一、引言本手册旨在提供关于搅拌设备设计、使用和维护的详细信息,以确保用户能够正确高效地操作设备。
搅拌设备广泛应用于化工、制药、食品、农药等行业,其设计对于设备的性能和效果有着重要影响。
二、设备概述1. 设备结构:搅拌设备主要由搅拌器、电机、减速器、机架等部件组成。
2. 设备特点:a. 高效混合:采用先进的搅拌器设计和材料,确保混合效果完美。
b. 稳定运行:设备结构紧凑,运行稳定可靠。
c. 易于维护:各部件易于拆卸和更换,方便维护。
三、设计原理1. 搅拌方式:搅拌设备主要采用机械搅拌方式,通过搅拌器的旋转或振动实现物料的混合和搅拌。
根据物料特性和工艺要求,可选择不同的搅拌方式。
2. 搅拌器设计:搅拌器是搅拌设备的关键部件,其设计应考虑物料特性、工艺要求和设备运行稳定性。
常用的搅拌器有桨式、齿式、螺带式等。
在设计搅拌器时,应进行详细的结构分析和流体动力学模拟,确保其具有优良的混合效果和较低的能耗。
3. 电机与减速器:电机是搅拌设备的动力源,减速器用于降低转速以适应搅拌器的旋转速度。
选择合适的电机和减速器是保证设备稳定运行的关键。
在设计中,应考虑电机的功率、减速器的传动效率以及设备的维护要求。
4. 机架设计:机架是支撑整个搅拌设备的结构件,其设计应考虑设备的稳定性和安全性。
机架一般采用钢材焊接而成,必要时可采用其他高强度材料。
在设计机架时,应进行详细的力学分析和校核,确保其具有足够的承载能力和抗振性能。
5. 密封与润滑:密封和润滑是搅拌设备正常运行的必要条件。
密封系统应具有良好的密封性能和较长的使用寿命,润滑系统则应保证各运动部件的润滑良好,减少磨损和能耗。
6. 人机界面与自动化控制:为了方便操作和维护,搅拌设备应配备人机界面和自动化控制系统。
人机界面应简单直观,便于操作员监控设备的运行状态和调整工艺参数;自动化控制系统则应具有自动控制、故障诊断和报警等功能,提高设备的可靠性和生产效率。
偏心搅拌设计原则

偏心搅拌设计原则
偏心搅拌是一种在搅拌设备中使用的设计原则,其基本原理是通过改变搅拌器的重心位置,使其产生旋转运动,进而实现搅拌效果。
以下是偏心搅拌设计的几个原则:
1. 偏心位置:搅拌器的偏心位置是设计偏心搅拌的关键。
通过调整搅拌器与容器之间的位置关系,使搅拌器的中心与容器的中心产生偏差。
这样,搅拌器在旋转时可以带动被搅拌材料发生旋转和循环运动,从而达到均匀混合的效果。
2. 搅拌器形状:不同形状的搅拌器可以产生不同的搅拌效果。
常见的偏心搅拌器形状包括锚形、螺旋形、齿形等。
选择合适的搅拌器形状可以根据搅拌的材料类型和工艺要求来决定。
3. 搅拌速度:搅拌速度是指搅拌器进行旋转运动的速度。
搅拌速度的选择应根据搅拌材料的性质和搅拌效果的要求来确定。
过高的搅拌速度可能引起材料喷溅和气泡生成,而过低的速度可能无法达到混合效果。
4. 容器设计:搅拌容器的形状和尺寸也对搅拌效果产生影响。
合理设计容器的形状和尺寸,可以增加搅拌材料的
流动性和均匀度,提高混合效果。
5. 安全性考虑:在偏心搅拌设计中,需要注意搅拌器的安全运行。
搅拌器应具备足够的强度和稳定性,避免发生意外事故。
同时,还需要定期检查搅拌器的磨损情况,及时更换或修理。
综上所述,偏心搅拌设计原则包括偏心位置、搅拌器形状、搅拌速度、容器设计和安全性考虑等方面,旨在提高搅拌效果和混合均匀度。
这些原则可以根据具体的工艺需求和材料特性进行调整和优化。
搅拌器毕业设计范文

搅拌器毕业设计范文搅拌器是一种常见的厨房电器用品,在食品加工和调制过程中起到了重要的作用。
为了满足现代人对搅拌器的需求和提升其功能,本文将对搅拌器的设计进行探讨。
一、选材与外观设计搅拌器的机身通常由塑料或金属制成,考虑到使用寿命和安全性,我们建议选择高温耐油塑料材料或不锈钢材质。
外观设计方面,应考虑到人性化和美观性,保证操作的舒适性。
二、电机和搅拌头的选择电机是搅拌器的核心部件,其转速和功率直接决定了搅拌器的性能。
我们应根据需求选择合适的电机类型,并根据搅拌器的用途设计不同种类的搅拌头,如打蛋器、搅拌器和切碎器等,以满足不同的操作需求。
三、控制器和安全设计搅拌器的控制器应采用可调节的速度控制器和计时器,以满足不同食品的制作要求。
同时,应加入安全设计,如过热保护装置和防溅设计,确保用户在使用过程中的安全。
四、创新功能设计为了提升搅拌器的功能和性能,我们可以考虑添加一些创新设计。
例如,可以增加电子秤功能,方便用户在搅拌过程中进行准确计量;可以添加破壁功能,以便于制作果蔬汁;还可以设计有线与无线两种供电方式,增加使用的灵活性。
五、节能环保设计在设计过程中,我们应注重节能环保。
可以考虑添加省电功能,如低功率待机模式和自动断电功能。
同时,应选择可回收材料和环保包装,以降低对环境造成的影响。
通过以上设计,我们可以实现搅拌器的功能多样化、操作便捷化、外观美观化和安全性能的提升。
同时,注重节能环保设计,也符合当今社会对绿色家电的需求。
总结起来,搅拌器的毕业设计涉及选材、外观设计、电机与搅拌头的选择、控制器和安全设计、创新功能设计以及节能环保设计等方面。
通过综合这些设计,可以提升搅拌器的性能和用户体验,满足现代人对日常生活的需求和对绿色环保的关注。
立式搅拌机设计说明及工艺分析

立式搅拌机设计说明及工艺分析设计说明:立式搅拌机是一种常用的工业设备,用于搅拌物料,提供均匀的混合效果。
本文将对立式搅拌机的设计要点以及工艺分析进行详细说明。
一、设计要点立式搅拌机设计要点主要包括以下几个方面:1. 结构设计:立式搅拌机的结构包括底座、搅拌器、驱动装置等部分。
底座需要具备稳定性,能够承受搅拌时的振动和冲击力。
搅拌器的设计要考虑到不同物料的特性,选择适宜的形状和尺寸,以实现高效的混合效果。
驱动装置应选用可靠的电机,具备足够的功率和负载能力。
2. 功能设计:立式搅拌机的功能设计应满足不同物料混合的要求。
例如,液体物料的搅拌需要具备适当的搅拌速度和搅拌时间,以确保物料充分混合。
固体物料的搅拌需要考虑搅拌器与物料的沉浸深度和旋转速度等参数,以提高搅拌效果。
3. 操作设计:立式搅拌机的操作设计要简单易懂,方便操作人员使用。
应设有清洗口和排污口等便于清洁和维护的设计,以及安全防护装置,保障操作人员的安全。
4. 材料选择:立式搅拌机的结构和搅拌器等关键部件应选用耐磨耗、耐腐蚀的材料,以延长设备的使用寿命。
同时,还要考虑材料的密度和热传导性能等因素,确保搅拌过程的效率和质量。
二、工艺分析立式搅拌机的工艺分析主要包括以下几个方面:1. 搅拌速度:搅拌速度是影响混合效果的重要参数。
过高的搅拌速度容易造成物料飞溅和溅出,过低的搅拌速度会影响混合效果。
在确定搅拌速度时,需要综合考虑物料的粘度、密度等特性,并进行试验验证。
2. 搅拌时间:搅拌时间对于混合物料的均匀度和充分度有着直接影响。
搅拌时间应根据物料的特性和所需混合效果而定,通常需要进行多次试验以确定最佳搅拌时间。
3. 环境温度:环境温度对搅拌机的工作效率和物料特性有一定影响。
高温环境下物料的粘度降低,可能会影响搅拌效果;低温环境下物料的黏性增加,可能会增加搅拌机的功耗。
在设计和使用过程中,应注意环境温度对搅拌机的影响。
4. 物料特性:不同物料具有不同的流动性、密度、粘度等特性,这些特性会直接影响立式搅拌机的搅拌效果。
搅拌器设计资料范文

搅拌器设计资料范文搅拌器是一种常见的化工设备,用于将两种或多种混合物充分混合,使其达到均匀分散的状态。
它广泛应用于化工、食品、农药、制药等行业。
下面将对搅拌器的设计资料进行详细介绍。
一、搅拌器的工作原理搅拌器的工作原理主要是通过旋转的搅拌叶片将液体充分搅动,从而实现混合的目的。
搅拌器的核心部件是搅拌轴、搅拌叶片和驱动装置。
搅拌轴通过驱动装置的作用旋转起来,叶片随之转动,并将液体推动和抛掷起来,形成旋涡和剪切效应,以达到混合的目的。
二、搅拌器的分类搅拌器可以根据其形状、结构和工作方式的不同进行分类。
常见的搅拌器包括框架式搅拌器、推进式搅拌器、锚式搅拌器、螺旋搅拌器等。
框架式搅拌器是一种较为常见的结构,它的叶片采用框架状,能够充分搅拌液体,并保证搅拌效果。
推进式搅拌器是一种结构比较简单的搅拌器,它通过推进器将液体推向搅拌叶片,实现混合效果。
锚式搅拌器的形状类似于锚,它的叶片能够在整个液体中形成强烈的剪切和搅拌效果。
螺旋搅拌器则采用螺旋状的叶片,能够在液体中形成旋涡,使其达到混合的效果。
三、搅拌器的设计要点1.材料选择:搅拌器的材料应具有良好的耐腐蚀性和耐磨损性,一般选择不锈钢、耐磨钢等。
2.叶片设计:叶片的形状和数量对搅拌效果有很大的影响,通常应根据具体工艺要求进行选择。
3.驱动装置选择:驱动装置应具有足够的功率和稳定的运行,一般采用电动机、减速器等。
4.搅拌器的安装:搅拌器应安装在合适的位置,并与容器紧密结合,保证搅拌器的稳定性和安全性。
5.搅拌速度控制:搅拌速度对搅拌效果有很大的影响,一般通过调节驱动装置的转速来控制。
6.搅拌器的维护与保养:定期对搅拌器进行维护和保养,包括润滑、紧固、清洗等,以保证其正常运行。
四、搅拌器的应用范围搅拌器广泛应用于化工、食品、农药、制药等行业,主要用于液体的混合、悬浮、溶解、乳化等。
比如化工行业中的溶解反应、乳液制备,食品行业中的酱料搅拌、调理,制药行业中的药液搅拌等。
泥浆搅拌器毕业设计范本

泥浆搅拌器毕业设计范本一、绪论泥浆搅拌器是工程施工中重要的设备之一,主要用于反应釜中的搅拌,能够将物料均匀搅拌并使其反应更为完全,从而提高生产效率和产品质量。
本文通过对传统泥浆搅拌器的缺陷进行分析和研究,设计了一种新型的泥浆搅拌器,实现了其自动调节搅拌速度、粘度、温度等参数的功能,提高了设备的智能化和自动化水平。
二、设计思路1. 设计原则本设计的泥浆搅拌器是以提高其粘度调节范围、自动化控制、简单易操作为设计原则。
2. 设计方案(1) 泥浆搅拌机各部位的选择本设计中使用了国内外名牌的水泵,因为水泵的转速和进出口流量、扬程的关系是可以调节的,可以提供更广的液体流量和扬程范围。
同时,采用不锈钢材质作为反应釜的制作材料,保证物料不被污染,材质坚韧耐用。
另外,为了更好的搅拌效果,采用了大可旋转角度的搅拌叶片。
(2) 控制系统的设计控制系统通过PLC程序自动调节搅拌速度、粘度、温度等参数,并且可根据生产需要进行手动调节,从而保证物料不断混合、热量均匀分布。
三、设计结果本设计中的泥浆搅拌器能够满足生产的需要,实现自动调节搅拌速度、粘度、温度等参数的功能。
同时其操作简单,使用方便。
经过多次实验,验证了该设计的合理性和有效性。
本设备由于其自动化控制和可调节范围的扩大,保证了物料的混合均匀和反应完全性,提高了生产效率和产品质量。
四、结论本设计中设计了一种新型的泥浆搅拌器,充分利用了PLC程序设计技术,实现了自动化调节搅拌速度、粘度、温度等参数的功能,大大提高了设备的智能化。
同时该设备具备操作简单、使用方便等特点,可广泛应用于各类化工生产过程中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
搅拌器设计原则
如需设计一款搅拌器,要求暂设为以下数据:搅拌反应釜为开启式的,也就是说无压力自然环境下工作,为圆柱筒状,直径27cm,搅拌液体粘度很低,接近于水,液体深度有20cm;要求设计一款搅拌器桨叶,能够适合该种液体的搅拌。
分析,搅拌桨叶有很多种,大致有涡轮式、锚式、浆式、推进式、框式等如下:
1:有平桨式和斜桨式两种。
平桨式搅拌器由两片平直桨叶构成。
桨叶直径与高度之比为4~10,圆周速度为1.5~3m/s,所产生的径向液流速度较小。
斜桨式搅拌器的两叶相反折转45°或60°,因而产生轴向液流。
桨式搅拌器结构简单,常用于低粘度液体的混合以及固体微粒的溶解和悬浮。
桨式搅拌器(图一)
(图二)
2:由2~3片推进式螺旋桨叶构成(图2),工作转速较高,叶片外缘的圆周速度一般为5~15m/s。
旋桨式搅拌器主要造成轴向液流,产生较大的循环量,适用于搅拌低粘度(<2Pa·s)液体、乳浊液及固体微粒含量低于10%的悬浮液。
搅拌器的转轴也可水平或斜向插入槽内,此时液流的循环回路不对称,可增加湍动,防止液面凹陷。
旋桨式搅拌器(图三)
3:由在水平圆盘上安装2~4片平直的或弯曲的叶片所构成桨叶的外径、宽度与高度的比例,一般为20:5:4,圆周速度一般为3~8m/s。
涡轮在旋转时造成高度湍动的径向流动,适用于气体及不互溶液体的分散和液液相反应过程。
被搅拌液体的粘度一
般不超过25Pa·
涡轮式搅拌器(图四)
(图五)折叶圆盘涡轮式涡轮式搅拌器
图六)平直叶圆盘涡轮式90°平刃涡轮式搅拌器
45°平刃涡轮式搅拌器
(图七)折叶圆盘涡轮
涡轮叶片弯曲式搅拌器
(图八)投涡轮叶片式搅拌器
(图九)折叶开启涡轮式Curved blade turbine
(图十)弯叶开启涡轮式
船用螺旋桨
(图十一)推进式大叶片叶轮沥青
(图十二)
桨叶式
(图十三)
3段叶片叶轮
(图十四)门式桨叶
(图十五)门式混合
(图十六)螺旋带式桨叶
(图十七)螺带式
2.影响搅拌器功率的因素
1)搅拌器的几何参数与运转参数
2)搅拌槽的几何参数;
3)搅拌介质的物性参数。
3.从搅拌作业功率的观点决定搅拌过程的功率1)液体单位体积的平均搅拌功率的推荐值(表9-2
2)按搅拌过程求搅拌功率
①、从液体容积值与液体粘度值连线,交于参考线Ⅰ;
②、由该点与液体比重连线,并交于参考线Ⅱ上某点;
③、将该点与某一搅拌过程连线,交于搅拌功率线,即可求得该过程的搅拌功率。
:有要求可知,涡轮式与浆式比较适合液体粘度低的反应釜,适应最高粘度为50Pa.S,而框式、锚式比较适合粘度大的反应釜,例如水泥搅拌,面点搅拌及蛋糕搅拌,我们选择涡轮式搅拌,如
下:
已知一反应釜直径D=27Cm,总高H=45Cm,反应釜底部呈锅底状,高5Cm.搅拌料为氧化铝粉浆,粘度小于50pa.s,我们选用(图四
涡轮垂直桨叶搅拌器)。
1、涡轮离地高度=反应罐直径÷10 即:27cm÷10=2.7cm
2:浆径罐径比为0.25~0.5之间常取0.3
则:总搅拌器桨叶直径:Di=1/3罐直径。
取Di=1/3x27=9cm 3:若料位高度H>1.3D(罐径D=27cm),则应设置多层搅拌器。
两搅拌器叶轮上下相隔不小于叶轮浆径Di
浆径(Di):浆长(L):浆宽(B)=20:5:4
圆盘直径di取浆径2/3 C为桨叶插入圆盘深度,起骨架作用。
Di:di:L:B:C=20:15:5:4:2
则:90:di:L:B:C=20:15:5:4:2 (单位毫米)
di=67.5mm L=22.5mm B=18mm C=9mm。
