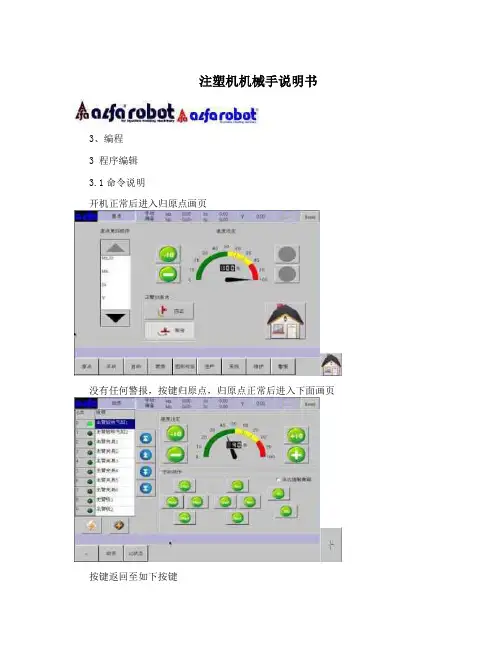

注塑机机械手说明书3、编程3 程序编辑3.1命令说明开机正常后进入归原点画页没有任何警报，按键归原点，归原点正常后进入下面画页按键返回至如下按键3-1 File:CNC4-3C3、编程按“教导”键进入编辑画页。
3.1.1编辑器说明删除一行程序创建一个新程序剪下一行程序复制一行程序贴上复制一行程序或剪下一行程序。
光标移到下一行换到下一页换到最下一页换到最上一页光标移到上一行换到上一页把程序内容显示扩大3-2 File:CNC4-3C3、编程编辑各功能键说明3.1.2教导指令1)直线(轴直线运动操作)按键进入各轴直线运动操作。
轴操作有两种方式，第一、直接通过数字键盘输入各轴位置;第二、通过右边各轴寸动键操作到所需位置，按左边“MX”等一个键把当前位置设到对画框内。
如果要全部设入，按键。
当通过数字键盘输入各轴位置时,一定要注意所设定值是否安全。
3-3 File:CNC4-3C3、编程2) 速度按键进入速度设定。
3) 计时按键进入延时功能设定。
3-4 File:CNC4-3C3、编程4)一般I/O按键进入侧姿回正等选择。
5) 成型I/O按键进入成型相关条件设定。
3-5 File:CNC4-3C3、编程6) 治具I/O按键进入治具相关功能设定。
7) 周边I/O按键进入周边相关功能设定。
3-6 File:CNC4-3C3、编程8) 回圈按键进入循环功能设定。
9) 跳跃按键进入跳转功能设定。
3-7 File:CNC4-3C3、编程10) 停止按键进入程序完成设定。
11) 宏按键进入调用已经编好的子程序。
编号为0~99共100个。
3-8 File:CNC4-3C3、编程12)堆叠按键进入装箱取物功能设定。
编号为0~3共4个。
13)运算按键进入相关功能设定。
此功能在高阶编程内做详细说明。
为变数。
3-9 File:CNC4-3C3、编程3.1.3编辑新程序1)程序保存归完原点后进入如下操作页面点击按钮，屏幕下方显示如下菜单单击，进入教导画面3-10 File:CNC4-3C3、编程点击档案按钮进入如下画面按钮，切换到如下画面在此页点击3-11 File:CNC4-3C3、编程点击模具编号空白框，弹出输入键盘如下输入模具编号，点击，再点击保存按钮。
注塑机机械手安全操作及日常维护规程
航天机械手SHNM3/5系列安全操作及日常维护规程1.0目的：熟练进行规范化操作，确保人员及设备的安全。
2.0适用范围：航天SHNM3/5机械手的安全操作及日常维护。
3.0职责：3.1设备使用车间：负责严格按照文件规定进行操作及日常维护，辅助维修员进行设备维修保养工作。
3.2设备管理部：负责监督检查使用部门的设备使用情况，并组织实施设备维修及维护保养。
4.0工作程序：4.1开机前检查:4.1.1确认短路航插接头已拔下（图1），电源开关打开（图2）。
4.1.2检查确认气阀已经打开（图3）4.1.3在启动机械手之前，确认机械手可动范围内没有人员，且没有障碍物。
4.1.4检查确认注塑机已打开机械手使用功能。
4.2 安全操作：在4.1项所有检查均无异常时方可进行如下操作。
4.2.1航天机械手电控系统布局图，操作使用流程图（见图4、图5）5.0操作注意事项：5.1机械手运转中，人不可站在机械手落下或动作的范围内，不可把手或其它的物体伸入机械手动作的安全范围内。
5.2在生产中机械手运转发生异常，如有异常响声或滑动不顺应立即停止，及时通知相关负责人。
5.3在不使用机械手时，必须把机械手臂置于安全位置，以防机器震动时手臂落下而损坏。
5.4操作时，请勿以沾满油污或潮湿的手触摸操作键盘，以防损坏键盘或造成电击事故。
5.5操作人员必须经过本操作规程培训后方可上岗。
图2图1图3图46.0日常维护：6.1清洁机台环境和工作环境，要求设备表面无灰尘，无油污，周围无杂物。
6.2 检查吸盘或夹具，各气管无漏气现象。
（见图6）6.3检查清理滑轨槽内油污及灰尘。
（见图7）6.4检查确认工作时灵活无卡滞，无异常声响振动，如出现异常情况，及时通知相关负责人。
7.0相关文件、记录：7.1《航天机械手日常点检表》图7图6。
机械手操作说明书
机械手操作说明书一、简介机械手是一种自动化设备，通常用于重复、高精度的工业操控。
它由多个关节和执行器组成，可以模拟人手的动作，并在工业生产线上完成多种任务。
本操作说明书将为您提供机械手的基本操作步骤和注意事项。
二、安全操作1. 在操作机械手之前，请确保您已经接受过相关培训，并理解机械手的工作原理和操作规程。
2. 在操作机械手时，请穿戴好防护设备，如手套、护目镜等，以确保自身的安全。
3. 请确保机械手所处的工作环境符合安全要求，如地面干燥、通风良好等。
4. 不要尝试修理机械手的内部零部件，如果出现故障，请及时联系维修人员。
三、机械手操作步骤1. 开启机械手的电源，并确保电源指示灯已亮。
2. 操作控制器，选择合适的程序或模式，以实现所需的操作。
3. 通过控制器上的按钮或摇杆，控制机械手的关节和执行器进行动作。
4. 监视机械手的运动过程，确保它能够准确地执行所需的任务。
5. 在操作完成后，关闭机械手的电源，并将控制器放置在适当的位置，以防止损坏或误操作。
6. 定期清洁机械手的表面，确保其正常运行，并使用合适的润滑剂，保持关节的灵活性。
7. 如遇到故障或异常情况，请及时报告给上级或维修人员，不要擅自进行修理。
四、操作注意事项1. 避免将手或其他物体靠近机械手的活动部件，以避免夹伤或划伤。
2. 不要超过机械手的工作负荷范围，过载可能会导致机械手的损坏或事故发生。
3. 在移动机械手时，要先确保周围没有人员或障碍物，以免发生意外碰撞。
4. 当机械手执行任务时，请远离其工作范围，以免受伤。
5. 勿将机械手用于不适合的环境或任务，以免造成损坏或安全风险。
五、维护和保养1. 定期检查机械手的零部件，包括关节、执行器、传感器等，如有损坏或磨损，请及时更换。
2. 确保机械手的电气系统正常工作，如有异常，请及时检修或更换电气元件。
3. 定期清洁机械手的内部和周围的工作区域，以去除积尘、油污等物质。
4. 根据生产计划和实际使用情况，对机械手进行定期保养，包括润滑、调整等工作。
恩格尔注塑机操作规程

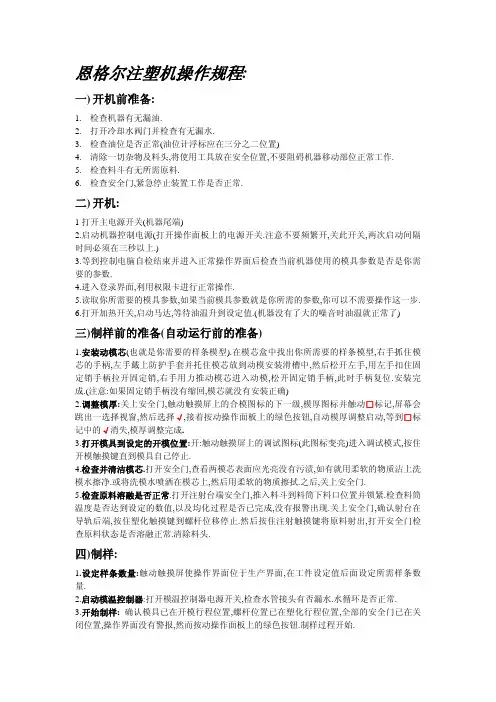

恩格尔注塑机操作规程:一)开机前准备:1.检查机器有无漏油.2.打开冷却水阀门并检查有无漏水.3.检查油位是否正常(油位计浮标应在三分之二位置)4.清除一切杂物及料头,将使用工具放在安全位置,不要阻碍机器移动部位正常工作.5.检查料斗有无所需原料.6.检查安全门,紧急停止装置工作是否正常.二)开机:1打开主电源开关(机器尾端)2.启动机器控制电源(打开操作面板上的电源开关.注意不要频繁开,关此开关,两次启动间隔时间必须在三秒以上.)3.等到控制电脑自检结束并进入正常操作界面后检查当前机器使用的模具参数是否是你需要的参数.4.进入登录界面,利用权限卡进行正常操作.5.读取你所需要的模具参数,如果当前模具参数就是你所需的参数,你可以不需要操作这一步.6.打开加热开关,启动马达,等待油温升到设定值.(机器没有了大的噪音时油温就正常了)三)制样前的准备(自动运行前的准备)1.安装动模芯(也就是你需要的样条模型).在模芯盒中找出你所需要的样条模型,右手抓住模芯的手柄,左手戴上防护手套并托住模芯放到动模安装滑槽中,然后松开左手,用左手扣住固定销手柄拉开固定销,右手用力推动模芯进入动模,松开固定销手柄,此时手柄复位.安装完成.(注意:如果固定销手柄没有缩回,模芯就没有安装正确)2.调整模厚:关上安全门,触动触摸屏上的合模图标的下一级,模厚图标并触动□标记,屏幕会跳出一选择视窗,然后选择√,接着按动操作面板上的绿色按钮,自动模厚调整启动,等到□标记中的√消失,模厚调整完成.3.打开模具到设定的开模位置:开:触动触摸屏上的调试图标(此图标变亮)进入调试模式,按住开模触摸键直到模具自己停止.4.检查并清洁模芯.打开安全门,查看两模芯表面应光亮没有污渍,如有就用柔软的物质沾上洗模水擦净.或将洗模水喷洒在模芯上,然后用柔软的物质擦拭.之后,关上安全门.5.检查原料溶融是否正常.打开注射台端安全门,推入料斗到料筒下料口位置并锁紧.检查料筒温度是否达到设定的数值,以及均化过程是否已完成,没有报警出现.关上安全门,确认射台在导轨后端,按住塑化触摸键到螺杆位移停止.然后按住注射触摸键将原料射出,打开安全门检查原料状态是否溶融正常.清除料头.四)制样:1.设定样条数量:触动触摸屏使操作界面位于生产界面,在工件设定值后面设定所需样条数量.2.启动模温控制器:打开模温控制器电源开关,检查水管接头有否漏水.水循环是否正常.3.开始制样:确认模具已在开模行程位置,螺杆位置已在塑化行程位置,全部的安全门已在关闭位置,操作界面没有警报,然而按动操作面板上的绿色按钮.制样过程开始.4.制样结束:机器将会根据你的设定自动完成制样过程.当完成制样后,机器会停止自动运行,报警灯会闪烁,马达将会在三分钟后关闭.如果你需要继续制样,请旋转操作面板上的PU键进行机器状态复位,然而重复制样过程.五.暂停.如果第一次制样工作结束,需要等待一段时间才进行第二次制样,请进行此操作:1将模具合上::触动触摸屏上的调试图标(此图标变亮)进入调试模式,按住闭模触摸键闭合模具到动模与定模相距2-5mm停止.2.关闭模温控制器电源.3按动射台后退键将射台停于最后的位置.4.料管降温。
艾尔发注塑机机械手使用说明
2.操作说明2.1 开机启动程序流程1、检查气源是否接上；2、检查IMM联机是否接上；3、检查紧急停止是否正常；4、将总电源开关转向ON；5、将控制面板控制电源开关转向ON；6、再按下电源开关，系统电源自保ON；7、等后操作画面显示为系统正常后进入归原点画页：8、依划面显示指示，按Home 键，系统开始归原点；9、若有异常发生（会碰撞机构），可按停止键立即停止动作后，需关电源并重新启动电源；10、归原点完成，表示系统已经正常，画面自动切至手动操。
2.2 关机程序流程1、机器已停止各项操作后；2、将控制面板控制电源开关转向OFF；3、将总电源开关转向OFF；4、开启机器电源与关闭机器电源间隔不可过短，至少要一分钟以上时间，否则会减短控制系统寿命。
2.3 IMM信号处理说明1、安全门信号：当IMM信号OFF则机器立即停止动作。
2、紧急停止信号：当紧急停止信号OFF则机器立即停止动作。
3、全自动信号：机器自动运转需配和IMM自动信号ON，若IMM自动信号由ON→OFF则机器运转动作完成后立即退出。
机器手动操作须将要IMM自动信号OFF否则机器无法手动操作。
2.4归原点动作说明在此画面可以调整归原点时速度，侧姿状态，先后循序。
正臂上下归完原点后侧姿执行侧姿还是回正由此选择。
键把归原点速度按不同比例降低键把归原点速度按不同比例升高。
选择归原点个轴先后循序。
正常情况下先MZ,SZ再Mx,Sx,最后Y轴。
归原点循序更改一定要注意各轴安全。
发现归原点如果与模具等有干涉，进入手动画页，操作到安全位置后再归原点。
开机后警报或警告处理完成，按此键。
机器正常，按此键归原点。
系统归原点中。
归完原点后切至手动画页。
2.5手动操作说明2.5.1画面按键介绍画页切换到顶页画页切换到上一页画页切换到下一页画页切换到末页选择O点输出ON选择O点输出OFF各轴寸动操作。
操作过程中碰到极限开关勾选“馬達強制激磁”，按键，反方向操作轴寸动。
注塑机机械手使用方法

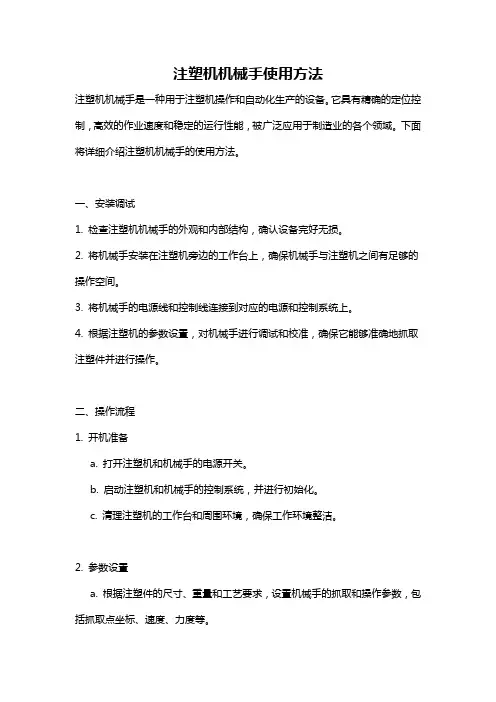

注塑机机械手使用方法注塑机机械手是一种用于注塑机操作和自动化生产的设备。

它具有精确的定位控制，高效的作业速度和稳定的运行性能，被广泛应用于制造业的各个领域。
下面将详细介绍注塑机机械手的使用方法。
一、安装调试1. 检查注塑机机械手的外观和内部结构，确认设备完好无损。
2. 将机械手安装在注塑机旁边的工作台上，确保机械手与注塑机之间有足够的操作空间。
3. 将机械手的电源线和控制线连接到对应的电源和控制系统上。
4. 根据注塑机的参数设置，对机械手进行调试和校准，确保它能够准确地抓取注塑件并进行操作。
二、操作流程1. 开机准备a. 打开注塑机和机械手的电源开关。
b. 启动注塑机和机械手的控制系统，并进行初始化。
c. 清理注塑机的工作台和周围环境，确保工作环境整洁。
2. 参数设置a. 根据注塑件的尺寸、重量和工艺要求，设置机械手的抓取和操作参数，包括抓取点坐标、速度、力度等。
b. 根据生产任务的要求，设置机械手的作业模式，如单循环操作、连续运行、自动换模等。
3. 作业操作a. 手动操作：通过控制面板或操作手柄控制机械手进行手动操作，包括移动、抓取、放置等。
进行手动操作时，需要操作员具备相关技术和经验，确保操作安全和准确。
b. 自动化操作：通过预设程序和触发信号，实现机械手的自动化操作。
操作员只需设置好注塑机和机械手的参数，启动自动操作模式，机械手将按照预设程序进行操作，减少人工干预和提高生产效率。
4. 监控和调试a. 在操作过程中，及时监测机械手的运行状态和作业效果，如抓取力度、抓取准确度等。
如有异常或问题，及时进行调整和修复。
b. 定期对机械手进行保养和维护，清洁抓取爪、油润滑系统、检查电气部件的连接情况等，确保设备的正常运行和延长使用寿命。
5. 安全操作a. 在操作注塑机机械手时，操作员应严格按照操作规程进行操作，遵守安全生产规范。
b. 在进行机械手操作前，确保注塑机停止工作，避免误操作引起事故。
6. 故障排除a. 如果机械手出现故障或异常，及时停机排除故障，避免对生产环节造成影响。
