纳米材料在光电领域的应用前景

纳米材料在光电领域的应用前景光电领域作为现代科技中的一个重要分支，一直以来都是科技研究人员和企业关注的焦点。

而纳米材料作为一种具有特殊结构和性能的材料，已经成功应用于许多领域，并在光电领域中展现了巨大的潜力。

本文将从纳米材料的定义开始，探讨纳米材料在光电领域的应用前景。

纳米材料是指具有纳米级尺寸的材料，通常在1到100纳米之间。

由于纳米尺寸的特殊性，纳米材料具有许多传统材料所不具备的特殊性能。

例如，许多纳米材料具有较高的比表面积，可以提高材料的反应活性。

此外，纳米材料还具有尺寸量子效应和表面效应等特殊性质，这些性质对于光电器件的制备和性能提升具有重要意义。

在光电领域中，纳米材料可以应用于光伏发电、光催化以及光传感等方面。

首先，纳米材料在光伏发电领域具有广阔的应用前景。

光伏发电是一种利用太阳能将光能转化为电能的技术，而纳米材料的引入可以提高光伏器件的效率。

以纳米晶薄膜太阳能电池为例，由于纳米材料具有更高的比表面积和更好的载流子传输特性，可以增强光吸收和电子传输效率，从而提高电池的转化效率。

其次，纳米材料在光催化领域也有重要的应用前景。

光催化技术是一种利用光能激发物质表面的化学反应过程，这种技术可以广泛应用于水污染治理、有机物降解、气体净化等领域。

纳米材料具有较高的光吸收率和光催化活性，可以在可见光范围内高效吸收光能并产生活性物种，从而促进光催化反应的进行。

例如，纳米氧化钛是一种常见的光催化材料，其作用机理主要是通过吸收可见光激发载流子对的形成，然后与污染物进行反应降解。

此外，纳米材料在光传感领域也有广泛的应用前景。

光传感技术是一种基于光信号的检测与测量技术，可以应用于生物医学、环境监测、食品安全等领域。

纳米材料具有较高的灵敏度和选择性，可以用于制备高灵敏的光传感器。

例如，纳米金颗粒可以用来制备表面增强拉曼散射（SERS）传感器，利用金颗粒的局域表面等离子共振效应增强被测分子的拉曼散射信号，从而实现非常低浓度分子的检测。

纳米光电技术的研究现状和应用前景

纳米光电技术的研究现状和应用前景纳米技术作为一个新兴的研究领域，得到了各个领域的高度重视。

而其中的纳米光电技术则成为了近年来的研究热点之一。

纳米光电技术不仅具有纳米技术的优点，同时又结合了电子与光子的重要特性，所以可以广泛应用于生物医学、环境监测、通信技术等领域。

一、纳米光电技术的研究现状1. 光电材料在纳米光电技术应用中使用的材料应该不仅具有特殊的物理和化学性质，同时还要便于制作、处理和控制。

常用的纳米光电材料包括半导体纳米量子点、纳米金、碳纳米管等。

半导体纳米量子点具有较强的发光性能，能够在控制的条件下发出不同颜色的光。

此外，由于其小尺寸，达到纳米级别，具有很强的光稳定性和耐久性，是光电设备和电子产品中的重要材料。

纳米金的光学特性在太阳能转换、生物成像、传感器和探测器等方面具有广泛的应用。

同时，金的化学惰性也保证其长期稳定性和不受疾病诱导的光学性能损害。

碳纳米管具有优良的光学和电学性能，广泛应用于电子、医学成像等领域。

其优异的机械特性使其成为高强度的建筑材料、超导体、动力学器件等的理想原料。

2. 纳米光电器件光电器件是纳米光电技术研究的另一重要领域。

一个完好的光电器件，需要有合适的纳米材料、优良的结构设计和高精度的加工工艺。

在全球范围内，科学家们已成功制备出一些高效的纳米光电器件。

例如，组合了纳米量子点和有机分子的有机光电探测器，已经被广泛地应用在太阳能电池、光学传感器和光学通讯领域；而基于纳米光子学的光波缆，可以大大提高光纤通讯的传输速率，这也将为人们带来更加方便快捷的网络通讯环境。

此外，在生物医学领域，基于纳米技术的生物成像技术，结合了纳米材料和对光的敏感检测器，能够有效地检测人体内不同类型的细胞、组织和器官。

3. 纳米光电技术的应用纳米光电技术目前已被广泛应用于不同领域，例如环境监测、生物医学和通信技术等领域。

在环境监测中，利用纳米材料的优良导电性和敏捷性，可以研究大气污染和水土污染等问题。

光电材料与光电器件的研究进展

光电材料与光电器件的研究进展光电材料和光电器件是近年来备受关注的领域之一，有着广泛的应用前景和发展空间。

本文将介绍光电材料和光电器件的基本概念、研究进展以及未来发展趋势。

一、光电材料的基础知识光电材料是指在光的作用下会发生电子跃迁并导致电子输运的材料，光电效应是其基本物理现象。

光电材料具有光储能、光转换、电光效应、光电导等性质，由于这些特性，使得光电材料在信息处理、能源领域、太阳能电池等方面有着广泛的应用。

二、光电材料的研究进展光电材料的研究在材料科学、物理学、光学、电子学等方面都有涉及。

随着人们对可持续发展的需求日益增加，光电材料的应用越来越广泛。

以下是光电材料的一些研究进展：1. 有机太阳能电池有机太阳能电池是一种新型太阳能电池，其光电转换效率高、成本低、可制备性强等特点，已成为太阳能电池领域的热点研究方向。

有机太阳能电池的关键在于它的材料性能，有机材料合成和工艺对太阳能电池的性能具有至关重要的影响。

2. 光电触发材料光电触发材料是指在光的作用下电性能发生变化的材料，这种材料可用于电器自动化控制、传感器、体积微小的电子设备等领域。

近年来，光电触发材料研究不断深入，取得了一系列的进展。

3. 纳米光电材料纳米光电材料是指材料直径在1~100纳米的材料。

由于其表面积大，表面能高，它们的化学、物理、光学性质都与宏观材料有很大不同。

因此，纳米光电材料不仅有着独特的光电性能，而且还具有超导、催化、传感等许多应用潜力。

近年来，随着纳米技术的发展，纳米光电材料相关的研究也逐渐成为光电材料的热点研究领域。

三、光电器件的基础知识光电器件是指利用光电材料的物理和化学性质发出或接受光信号的电子器件。

与传统电子器件相比，光电器件具有更高的速度、更小的尺度、更低的功耗、更低的噪声等优势。

以下是一些常见的光电器件：1. 光电二极管光电二极管是最常见的光电器件，也是一种光电转换器。

它利用PN结的内置电场将光子能量转换为电子能量。

光电材料的新发现博士生发现了一种新型高效率光电转换材料

光电材料的新发现博士生发现了一种新型高效率光电转换材料光电材料的新发现近年来，随着科学技术的不断进步，光电材料领域也取得了许多突破性进展。

在这个充满希望和挑战的领域里，一位博士生意外地发现了一种新型高效率光电转换材料，引起了广泛关注和研究。

1. 引言光电转换材料是指能够将光能转化为电能的材料。

在太阳能电池、光电探测器、光纤通信等领域扮演着重要的角色。

传统的光电材料往往具有效率低、制备困难等缺点，然而，这位博士生的发现为该领域带来了新的希望。

2. 发现的光电转换材料经过长时间的试验和研究，该博士生最终发现了一种基于纳米材料的新型高效率光电转换材料。

这种材料能够将光能迅速转换为电能，并且具有较高的转换效率达到了80%以上。

这一发现引起了科研界的广泛兴趣，并被列为该领域的研究热点。

3. 材料制备与工艺优化为了进一步提高光电转换材料的性能，该博士生经过不断的试验和分析，优化了材料的制备工艺。

通过添加特定的添加剂和调整热处理温度，成功地实现了该材料的高纯度制备。

同时，改进后的工艺使材料的光吸收效能更加稳定，提高了光电转换效率。

4. 光电性能测试与应用前景展望经过一系列的光电性能测试，这种新型光电转换材料表现出了出色的表现。

不仅具有高转换效率，还拥有较长的光电转换寿命。

这使得它在太阳能电池和其他光电器件中具有广阔的应用前景。

5. 材料的机理解析为了深入研究该材料的性能机理，该博士生与同行合作，采用了多种分析手段，如透射电子显微镜、X射线衍射等。

通过对材料微观结构和元素组成的研究，揭示了其高效率光电转换的机理，为进一步优化材料性能提供了理论依据。

6. 其他仍需解决的问题尽管这种新发现的光电材料在光电转换领域取得了显著的突破，但仍面临一些挑战和问题。

比如在制备过程中的成本和可扩展性等。

进一步的研究和创新仍然需要进行，逐步解决这些问题，将这种材料应用于实际生产中。

7. 结论在这位博士生的努力下，一种新型高效率光电转换材料被发现并引起了广泛关注。

纳米材料在光电器件中的应用

纳米材料在光电器件中的应用引言随着科技的发展，纳米科技已经成为当代科技领域中的热点之一。

纳米材料以其独特的特性和优良的性能，广泛应用于各个领域，尤其在光电器件中取得了显著的突破和进展。

本文将探讨纳米材料在光电器件中的应用，并着重介绍其在太阳能电池和光传感器中的应用。

一、纳米材料在太阳能电池中的应用太阳能电池作为一种重要的可再生能源装置，一直致力于提高转换效率和降低成本。

纳米材料在太阳能电池中的应用，能够有效解决传统太阳能电池在效率和稳定性方面的限制。

1. 纳米材料在光吸收层中的应用纳米材料具有较大的比表面积和更好的光吸收特性，因此可以将其应用于太阳能电池的光吸收层。

例如，纳米线阵列可以增加吸光面积，提高光吸收效率。

此外，纳米颗粒还可以调节吸收光谱范围，使太阳能电池对多种波长的太阳光均具有较高的吸收率。

2. 纳米材料在电荷分离层中的应用传统太阳能电池中的电荷分离层通常使用有机材料，但由于传导性能有限，限制了电子和空穴的快速分离。

纳米材料可以作为电荷分离层的替代材料，具有更好的导电性和更快的电子传输速度。

例如，纳米线作为电荷分离层，具有高电子传输率和高电子迁移率，能够提高电荷分离效率，从而提高太阳能电池的转换效率。

3. 纳米材料在液态电池中的应用传统太阳能电池多采用固态材料，但固态电池存在成本高、制备工艺复杂等问题。

而纳米材料在液态电池中的应用，能够降低制备成本、提高制备效率。

例如，纳米颗粒可以作为光敏染料，溶解在液态介质中，构成敏化太阳能电池。

二、纳米材料在光传感器中的应用光传感器在光学通信、摄影、安防监控等领域有着广泛的应用。

纳米材料的引入，为光传感器的敏感层和光传感器技术带来了重大突破。

1. 纳米材料在敏感层中的应用敏感层是光传感器最核心的部分，其性能直接决定了光传感器的灵敏度和响应速度。

纳米材料具有较高的表面积和较好的光学性能，能够增强光传感器的敏感度。

例如，使用纳米线、纳米颗粒等纳米材料作为敏感层，可以增强光信号的捕获和转换效率。

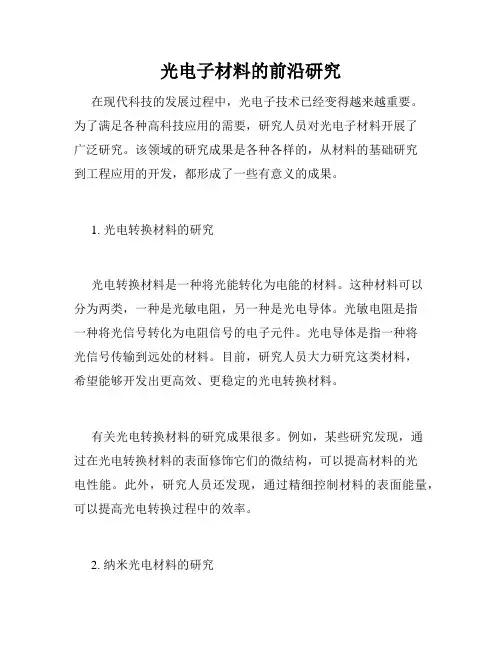

光电子材料的前沿研究

光电子材料的前沿研究在现代科技的发展过程中，光电子技术已经变得越来越重要。

为了满足各种高科技应用的需要，研究人员对光电子材料开展了广泛研究。

该领域的研究成果是各种各样的，从材料的基础研究到工程应用的开发，都形成了一些有意义的成果。

1. 光电转换材料的研究光电转换材料是一种将光能转化为电能的材料。

这种材料可以分为两类，一种是光敏电阻，另一种是光电导体。

光敏电阻是指一种将光信号转化为电阻信号的电子元件。

光电导体是指一种将光信号传输到远处的材料。

目前，研究人员大力研究这类材料，希望能够开发出更高效、更稳定的光电转换材料。

有关光电转换材料的研究成果很多。

例如，某些研究发现，通过在光电转换材料的表面修饰它们的微结构，可以提高材料的光电性能。

此外，研究人员还发现，通过精细控制材料的表面能量，可以提高光电转换过程中的效率。

2. 纳米光电材料的研究纳米光电材料是一种由纳米尺度的光敏物质制成的光电转换材料。

这类材料的特点是其纳米级别的尺寸，使得它们具有很高的光敏感性和特殊光学性质。

目前，研究人员大力研究纳米光电材料的制备、性质以及应用，并在此领域的研发中取得了很多重要的成果。

例如，研究人员发现，通过控制纳米材料表面的结构和化学性质，可以改变其光学性质。

此外，纳米结构还能够改变材料的电学性质，从而实现更高效的光电转换。

3. 太阳能电池的研究太阳能电池是一种能够将太阳能转化为电能的电子设备。

这种设备可以用于制备太阳能电池板、太阳能充电器以及太阳能发电机等产品。

目前，太阳能电池已成为新能源领域中的重要技术之一。

太阳能电池的研究成果很丰富。

近年来，许多新型太阳能电池的研究正在进行中，这些新型太阳能电池使用新的材料和结构设计。

例如，研究人员发现，通过改变太阳能电池的边缘形态，可以提高太阳能电池的效率。

此外，使用新材料制造太阳能电池，如纳米晶体材料和硅材料等，也被广泛研究。

总的来说，光电子材料的研究领域非常广泛。

从光电转换材料的研究到太阳能电池的研究，每个领域都有研究人员致力于解决实际问题并提高材料性能。

纳米光电材料在光催化中的应用研究

纳米光电材料在光催化中的应用研究随着科学技术的快速发展，纳米科学逐渐成为了研究的重点领域之一。

纳米科技的广泛应用，不仅为人类的生活带来了极大的便利和安全，而且也对环境保护和可持续发展起到了巨大的推动作用。

在纳米材料的研究、合成和应用过程中，纳米光电材料是一个非常重要的领域。

它不仅可以用于光电传感器、太阳能电池、生物医疗等领域，而且在光催化领域也有着广泛的应用。

本文将从纳米光电材料基本概念出发，结合当前研究进展，探讨其在光催化中的应用研究。

一、纳米光电材料的基本概念纳米光电材料深受科学家们的关注。

其主要特点是尺寸具有显著的微观效应和宏观量子效应，使得不同性质的物种具有独特的电学、热学、光学和化学特性。

纳米光电材料具有高表面活性、大比表面积、可控性强等特点，这些特性使它们在光电领域的应用变得愈加广泛。

光催化是其中的一个重要领域，研究人员们以纳米材料为核心，通过催化剂的效应，在特定波长的光照下引发反应。

二、纳米光电材料在光催化中的应用研究1. 纳米银光催化材料纳米银是一种高效的电子老化剂和光催化剂，是一种优秀的催化材料。

在光催化反应中，纳米银通常用于制备催化剂的载体，通过催化剂与有机材料接触触发反应，从而达到分解干净废水的功效。

研究发现，纳米银光催化材料有着更高的催化效率和反应稳定性，具有广泛用途和前景。

2. 纳米金属光催化材料纳米金属光催化材料属于金属纳米元件中重要的光学材料之一，其以活性的粒子表面积为核心，成为催化反应的有效催化剂。

研究人员通过纳米金属的催化效应，使它成为化学反应的新型催化剂，而其具有优异的电子输运率、光学非线性效应和表面效应等特性，可用于制备光电催化产物。

3. 纳米氧化锌光催化材料纳米氧化锌光催化材料是一种颇具潜力的材料，通常作为光催化反应中的催化剂和氧化剂。

由于其具有可控性强、化学稳定性好和光催化活性优良的特点，纳米氧化锌被广泛应用于分解废水等方面，成为一种光催化剂的重要载体。

纳米材料在光电器件中的应用研究

纳米材料在光电器件中的应用研究嘿，咱今天来聊聊纳米材料在光电器件里的那些事儿！你知道吗，这纳米材料可真是个神奇的玩意儿。

就说我之前有一次去参加一个科技展览吧，在那里我看到了好多关于纳米材料应用的新奇展示。

其中就有关于纳米材料在光电器件中的应用展示，那可真是让我大开眼界。

在那个展览上，有一个展示台专门展示了基于纳米材料的新型太阳能电池板。

那电池板看起来薄薄的，却有着超强的能量转化效率。

工作人员跟我说，这都得益于纳米材料的独特性质。

你看啊，纳米材料的尺寸特别小，小到能和光波的波长相比拟。

这就使得它们能和光产生各种奇妙的相互作用。

比如说，纳米材料可以有效地吸收光能。

想象一下，就像一个个小小的“光捕手”，把光线紧紧抓住，一点儿都不浪费。

这对于提高光电器件的性能可太重要啦！还有啊，它们的电学性能也很出色。

纳米材料的电子传输速度快得惊人，就好像是在高速公路上飞驰的跑车，畅通无阻。

在发光二极管领域，纳米材料也是大显身手。

传统的发光二极管可能存在发光效率不高、色彩不够鲜艳等问题。

但是一旦用上了纳米材料，情况就大不一样啦！纳米材料能让发光二极管发出更加纯净、明亮的光。

我还记得当时看到一个用纳米材料制作的彩色显示屏，那画面的清晰度和色彩的饱和度，简直让人惊叹不已！另外，在传感器方面，纳米材料也有着出色的表现。

比如说，基于纳米材料的光电传感器能够更加灵敏地检测到光线的变化。

这就像是给我们的眼睛装上了超级放大镜，再微小的光线变化都能被捕捉到。

就拿环境监测来说吧，有了这种高灵敏度的光电传感器，我们就能更及时、更准确地监测到环境中的污染物和有害气体。

这对于保护我们的环境和健康，那可是意义重大。

再说说纳米材料在激光技术中的应用。

它们能够帮助提高激光的稳定性和输出功率。

这就好比给激光武器装上了更强大的“弹药”，威力倍增。

总之，纳米材料在光电器件中的应用前景那是一片光明。

它们就像是一群小小的魔法精灵，正在不断地为我们的科技世界带来惊喜和改变。

纳米技术在光电领域中的应用

纳米技术在光电领域中的应用一、引言随着科技的不断进步和发展，纳米技术已成为一个备受瞩目的技术领域。

在光电领域中，纳米技术也开始被广泛应用。

本文将从纳米技术在光电领域的应用进行探讨，并对其未来的发展进行展望。

二、纳米技术在光电器件中的应用1. 纳米光学材料纳米光学材料指的是具有特定几何形状的纳米结构，可以通过控制其结构和尺寸来调控光学性质。

例如，通过调节纳米结构的大小和排布，可以实现纳米针尖和纳米导电线的高增益局部场增强，以及光学吸收和荧光发射增强等。

2. 纳米光电器件纳米光电器件是一种基于微纳加工技术和纳米材料制备技术的全新器件。

通过纳米技术制备的光电器件具有体积小、响应速度快、功耗低等优点，可以被广泛应用于太阳能电池、光电传感、光通信、液晶显示等领域。

3. 纳米光学传感器纳米光学传感器具有高度灵敏性、高空间分辨率和非常低的检测极限等特点，可以被用于测量和监测各种环境参数，例如温度、压力、湿度等。

三、纳米技术在光电器件中的应用案例1. 纳米光学材料石墨烯石墨烯是一种独特的二维材料，具有极高的电子迁移率和透明度，被用于太阳能电池、光电晶体管等器件中。

纳米金由于纳米尺寸的金粒子可以提高表面等离子体共振效应，使得纳米金具有强烈的表面增强拉曼光谱（SERS）的作用。

因此，纳米金被广泛用于生物传感、光谱分析等领域。

2. 纳米光电器件太阳能电池纳米技术被广泛应用于太阳能电池的制造中，可以制备出合适的电极、吸收材料和电解质，提高效率和稳定性。

纳米液晶显示器纳米液晶显示器具有优异的视角和响应性能，并且具有高度可制造性和可伸缩性。

在制备中通过纳米技术，制备出高分辨率的像素点，显示效果更加清晰。

3. 纳米光学传感器纳米共振致动器纳米共振致动器是一种通过纳米技术制造的微小机械结构，可以被用于实时监测材料表面的形变、应力和摩擦等参数。

纳米荧光粒子纳米荧光粒子具有高度发光强度、宽波长靶向性和生物兼容性等特点，在生物传感、细胞成像、药物递送等领域表现出广泛的应用和前景。

光电材料在新能源技术中的应用研究

光电材料在新能源技术中的应用研究在当今全球能源危机和环境问题日益严峻的背景下，新能源技术的发展成为了人类社会可持续发展的关键。

光电材料作为一种能够将光能直接转化为电能或其他形式能量的材料，在新能源领域展现出了巨大的应用潜力。

本文将深入探讨光电材料在新能源技术中的应用，包括太阳能电池、发光二极管（LED）、光电化学电池等方面，并对其未来发展趋势进行展望。

一、光电材料的基本概念与分类光电材料是指能够对光产生响应并实现光电转换的材料。

根据其工作原理和特性，光电材料主要可以分为以下几类：1、半导体光电材料半导体材料是目前应用最为广泛的光电材料之一，如硅（Si）、锗（Ge）、砷化镓（GaAs）等。

半导体的光电转换特性源于其特殊的能带结构，当光子能量大于半导体的禁带宽度时，会激发电子从价带跃迁到导带，形成电子空穴对，从而产生电流或发光现象。

2、有机光电材料有机光电材料具有柔性、低成本、可大面积制备等优点，如聚苯乙烯撑（PPV）、聚噻吩（PT）等。

有机半导体的光电性能主要取决于分子的共轭结构和电子云分布，通过合理的分子设计和合成，可以调控其光电特性。

3、纳米光电材料纳米材料由于其尺寸效应和表面效应，表现出独特的光电性能。

例如，量子点、纳米线、纳米管等纳米结构能够提高光吸收效率和电荷传输性能，为光电转换器件的性能提升提供了新的途径。

二、光电材料在太阳能电池中的应用太阳能电池是将太阳能直接转化为电能的装置，是光电材料最重要的应用领域之一。

目前，主流的太阳能电池技术包括硅基太阳能电池、薄膜太阳能电池和新型太阳能电池。

1、硅基太阳能电池硅基太阳能电池是目前市场上最成熟、应用最广泛的太阳能电池。

单晶硅太阳能电池具有较高的转换效率，但成本较高；多晶硅太阳能电池成本相对较低，但转换效率略逊一筹。

为了进一步提高硅基太阳能电池的性能，研究人员通过表面钝化、掺杂优化、陷光结构设计等手段来减少光生载流子的复合，提高光吸收效率。

2、薄膜太阳能电池薄膜太阳能电池具有重量轻、柔性好、可大面积制备等优点，主要包括碲化镉（CdTe）、铜铟镓硒（CIGS）等薄膜电池。

纳米发光材料的制备及其应用

纳米发光材料的制备及其应用随着科技的不断进步，我们的生活也变得越来越依赖于高科技产品。

在这些产品中，使用纳米材料的趋势也越来越明显。

纳米发光材料是一种应用广泛的纳米材料，可以用于LED、荧光传感器等各种领域。

本文将介绍纳米发光材料的制备及其应用。

纳米发光材料的制备纳米发光材料的制备可以通过多种方法实现。

其中，最常用的方法是溶剂热法、共沉淀法和水热法等。

1. 溶剂热法溶剂热法是一种简单易行的方法，只需要在有机溶剂中分散荧光材料前体，再加热即可。

因为有机溶剂有较好的分散作用，所以制备的纳米发光材料粒子尺寸比较均匀。

但这种方法还有一个不足，那就是有机溶剂可能会对环境造成一定的影响。

2. 共沉淀法共沉淀法是一种适用于大规模生产的方法，核心技术是利用共沉淀反应获得均匀的荧光晶体颗粒。

这种方法存在的挑战主要是如何在反应中控制材料的形状和大小。

已经有许多研究证实，通过选择合适的配体和表面改性剂，可以达到较好的控制效果。

3. 水热法水热法是一种在高压高温环境下制备纳米发光材料的方法。

这种方法需要的设备相对简单，但是需要具有高催化活性的种子晶体。

当种子晶体达到一定数量时，溶液中的离子便会自行聚合成发光晶体。

这种方法的优点是制备过程时间短、操作简单，因此也是一种基础化学工程技术。

纳米发光材料的应用纳米发光材料的应用十分广泛。

下面是几种典型的应用方式：1. LEDLED是一种广泛应用于显示屏、灯具等领域的光电器件。

纳米发光材料可以用于LED的芯片和封装材料。

在LED芯片中，化学组成和晶格结构的改变可以显著影响LED的发光效率和颜色。

在封装材料中，纳米发光材料可以用来实现染色的效果，从而改善LED照明的亮度、对比度和色彩饱和度等方面。

2. 荧光传感器纳米发光材料也可以应用于荧光传感器，这种传感器可以用来检测仪器中的有毒气体、水污染物等。

这种传感器的基本原理是当被检测物质进入荧光材料内部时，荧光材料的反应会发生变化，进而导致发出的荧光光强变化，从而达到检测被检测物质的目的。

纳米光电材料

纳米光电材料1.定义：纳米材料是一种粒子尺寸在1到100nm的材料;纳米光电材料是指能够将光能转化为电能或化学能等其它能量的一种纳米材料;其中最重要的一点就是实现光电转化;其原理如下：光作用下的电化学过程即分子、离子及固体物质因吸收光使电子处于激发态而产生的电荷传递过程;当一束能量等于或大于半导体带隙Eg的光照射在半导体光电材料上时,电子e-受激发由价带跃迁到导带,并在价带上留下空穴h+,电子与孔穴有效分离,便实现了光电转化1;2.分类：纳米光电材料的分类纳米光电材料按照不同的划分标准有不同的分类,目前主要有以下几种：1.按用途分类：光电转换材料：根据光生伏特原理,将太阳能直接转换成电能的一种半导体光电材料;目前,小面积多结GaAs太阳能电池的效率超过40%2;光电催化材料：在光催化下将吸收的光能直接转变为化学能的半导体光电材料,它使许多通常情况下难以实现或不可能实现的反应在比较温和的条件下能够顺利进行;例如,水的分解反应,该反应的ΔrGm﹥﹥0在光电材料催化下,反应可以在常温常压下进行32.按组成分类：有机光电材料：由有机化合物构成的半导体光电材料;主要包括酞青及其衍生物、卟啉及其衍生物、聚苯胺、噬菌调理素等；无机光电材料：由无机化合物构成的半导体光电材料;主要包括Si、TiO2、ZnS、LaFeO3、KCuPO4·6H2O、CuInSe2等；有机与无机光电配合物：由中心金属离子和有机配体形成的光电功能配合物;主要有2,2-联吡啶合钌类配合物等4;3.按形状分类纳米材料大致可分为纳米粉末、一维纳米材料、纳米膜等;纳米粉：又称为超微粉或超细粉,一般指粒度在100纳米以下的粉末或颗粒,是一种介于原子、分子与宏观物体之间处于中问物态的固体颗粒材料;一维纳米材料：指直径为纳米尺度而长度较大的线状材料;分为纳米线和纳米管;纳米膜：纳米膜分为颗粒膜与致密膜;颗粒膜是纳米颗粒粘在一起,中间有极为细小的间隙的薄膜;致密膜指膜层致密但晶粒尺寸为纳米级的薄膜5;纳米光电材料具有纳米材料的四种特性量子、.....3.纳米光电材料的制备方法制备纳米材料的方法有很多,根据不同的纳米光电材料及其用途有不同的制备方法;1.化学沉淀法：通过在原料溶液中添加适当的沉淀剂,让原料溶液中的阳离子形成相应的沉淀物沉淀颗粒的大小和形状由反应条件来控制,然后再经过滤、洗涤、干燥、热分解等工艺过程而获得纳米粉体的方法;依其沉淀方式可分为：直接沉淀法和均匀沉淀法两种;TiO2常用此方法来制备;2.溶胶凝胶法：以无机盐或金属醇盐为前驱物,经水解缩聚过程逐渐凝胶化,然后作相应的后处理而得到所需的纳米粉体,溶液pH值、溶液浓度、反应时间和温度是影响溶胶、凝胶质量的主要因素;此方法也常用来制备TiO2;3.微乳法：由水、油有机溶剂、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系;其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质;CdTe常用此法制备;3.微乳法：由水、油有机溶剂、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系;其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质;CdTe常用此法制备;4.水热合成法：在密闭体系中,以水或其他有机物作为溶剂,在一定温度和水的自生压强下,原始混合物进行反应的一种合成方法;由于反应在高温、高压、水热条件下,反应物质在水中的物性与化学反应性能发生了很大变化,而不同于一般制备方法;如制备ZnO、ZnSetc;5.激光诱导气相沉积法：它是利用反应气体分子或光敏剂分子对特定波长激光束的吸收,引起反应气体分子的激光分解、激光裂解、激光光敏化和激光诱导化学反应,获得超细粒子空间成核和生长;如制备CdMnTeetc;二、纳米光电材料的问题及其发展纳米光电材料要得到广泛的应用,必须具备良好的综合性能;一个具有实际应用价值的半导体光电化学体系必须具有光照稳定性,高效和选择性,以及宽的光谱响应;而实际的纳米光电材料不能完全满足所有的要求;对其表面进行修饰非常必要,可以把光响应范围扩展至可见区,有效阻止电荷在转移过程的复合,从而提高对太阳能的利用并改善其催化活性;常见的方法有：染料表面敏化、鬼金属表面沉积、半导体复合等等染料表面敏化目前研究非常的热门的染料敏化太阳能电池DSSC正是基于此;TiO2只对紫外光敏感,而染料吸附后可以吸收可见光区的能量,从而极大地提高太阳光的用效率;吸光后激发态的染料产生电子和空穴的分离,电子通过回路中时可以对外接负载供电;其原理图6如下：1染料吸光激发DYE+hλ→ DYE2激发态的染料分子将电子注入二氧化钛的导带DYE-e→DYE+3电子穿过二氧化钛进入外电路4染料和电解液间发生下面反应,从而染料还原DYE++I-→DYE+I3-5从外电路流回的电子将还原e+I3-→I-6e导带中＋DYE+→DYE7e导带中+I3-→3I-目前,染料敏化太阳能电池正处于热门研究过程中并不断取得新进展,上海交通大学金属基复合材料国家重点实验室7,材料科学与工程学院张荻教授创立及领导的“遗态材料”科研小组“启迪于碟翅的染料敏化太阳能电池的创新研究”在国际范围内率先提出,通过遗态工艺,以蝶翅鳞片为生物模板,成功获取了保留原始蝶翅结构的TiO2材料;研究发现,相对于普通的TiO2薄膜,具有蝶翅结构TiO2的光吸收率可提高2倍以上,以此为光阳极,可以大大提高光采集效率,进而有望提高该类太阳能电池的光电转换效率;另外,日本九州岛大学的山田淳教授,日前开发出可以提高染料敏化型太阳能电池发电效率的技术8;新技术使用直径数纳米至数十纳米的金微粒子;在取出电力的电极表面,积层配置金的微粒子；金的微粒子表面,则涂上使光转换成电的染料phthalocyanine,以增加受光的表面积,提高发电效率;贵金属表面沉积只要增加一层金属纳米粉末涂层,就能显着地改变硅薄膜型光电探测器的光吸收特性,通过精心选择纳米粉体涂层的材料和颗粒大小,可使光电响应的光谱范围由可见光和近红外区扩展到红外区;三、纳米光电材料的应用纳米光电子技术应用概况纳米光电材料的一项重要应用是制备纳米电子器件;目前,纳米光电子技术是一门新兴的技术,近年来越来越受到世界各国的重视,而随着该技术产生的纳米光电子器件更是成为了人们关注的焦点;到目前为止开发出了各种各样的纳米光电子器件,在这里主要介绍各类激光器1.纳米导线激光器2001年,美国加利福尼亚大学伯克利分校的研究人员在只及人的头发丝千分之一的纳米光导线上制造出世界最小的激光器一纳米激光器;这种激光器不仅能发射紫外激光,经过调整后还能发射从蓝色到深紫外的激光;研究人员使用一种称为取向附生的标准技术,用纯氧化锌晶体制造了这种激光器;他们先是“培养”纳米导线,即在金层上形成直径为20nm-150nm,长度为10000nm的纯氧化锌导线;然后,当研究人员在温室下用另一种激光将纳米导线中的纯氧化锌晶体激活时,纯氧化锌晶体会发射波长只有17那nm的激光;这种纳米激光器最终有可能被用于鉴别化学物质,提高计算机磁盘和光子计算机的信息存储量2.紫外纳米激光器3.量子阱激光器纳米光电材料的应用纳米颗粒在光电探测器中的应用到目前为止,纳米尺度器件的可靠制备仍然是一个挑战;它要求纳米尺度精度的模板图案或所要合成材料的精确位置选择沉积;近几年,这种位置选择沉积得到了长足的发展,如化学官能团模板的选择性吸附或在亚微米尺度上的双向电泳DEP;DEP被证明是制备功能器件最常用的方法;WeijingYanetal通过ZnO纳米颗粒的双向电泳组装成了紫外探测器阵列9;纳米光电薄膜的应用纳米光电薄膜可用于纳米硅异质二极管、纳米硅薄膜太阳电池、纳米硅薄膜紫外光电探测器等等诸多方面;这里简单介绍纳米硅薄膜紫外光电探测器的制备方法11;1.电化学分解法在HF-H2O2中制备Si纳米晶；型衬底上生长500nm的氧化层；3.氢氟酸在氧化层上刻蚀器件图形；4.纳米Si晶沉积刻蚀图形中；5.纳米Si晶膜上沉积Au4nm,Au层之上和衬底背面沉积Au凸点以作为电极暑假参观的光电薄膜工业园这方面进行过的研究课题项目名称：基于纳米材料的太阳能光伏转换应用基础研究首席科学家：戴宁中国科学院上海技术物理研究所起止年限：至依托部门：上海市科委中国科学院其中提到纳米硅薄膜材料的生长硅基太阳电池在光伏领域是不可或缺的;有序高电子迁移率纳米硅薄膜材料生长、能带结构调控以及光电输运特性方面的探索现在依然是研究热点,这些研究主要面向进一步提高太阳电池的性能和降低成本;通过生长条件调节晶粒大小或掺杂浓度,借助于纳米尺度效应和晶格应变技术可以调控纳米硅薄膜材料的光学带隙和电导率,以满足高效理想太阳能电池的需要;再加上我们所采用的等离子体增强化学气相沉积方法具有成膜温度低、制膜面积大、薄膜质量好、易调控和适用性强等优点,非常适合于大规模低成本工业化生产;纳米硅薄膜太阳电池与其它硅系列太阳电池相比具有明显的优势;首先纳米硅薄膜同非晶硅薄膜的制备技术相容,只需在生产过程中增加反应气体中的氢稀释比;多晶硅薄膜的生长温度在650度以上,单晶硅材料的生长需要1000-1500度的高温,而纳米硅薄膜可以在不超过300度的温度下生长,能耗非常低,可以大大缩短能量回收期,非常有利于降低生产成本;同时纳米硅的低温生长条件也有利于在柔性衬底如聚合物等上制备太阳电池,使应用领域大为拓展,而且其耐高温性能优于晶体硅电池;与传统的单晶硅、多晶硅硅片即wafer,目前厚度约180-350微米比较,用纳米硅薄膜厚度小于10微米量级来制备太阳能电池可以节省更多的硅材料;文件夹里有个ppt,里面有很多应用例子的图片,做的时候可以选一些放在ppt里;我院博云新材也有专门做光电纳米的,在光伏电池板块应用前景广阔;文件夹里有截图。

纳米光电材料在光电传感中的应用

纳米光电材料在光电传感中的应用随着科学技术的不断发展，逐渐涌现出一种名为“纳米材料”的新型材料。

纳米材料是指尺寸在1-100纳米之间的物质，由于尺寸小巧、比表面积大、量子效应等特性，纳米材料在光电传感领域中具有广泛的应用前景。

其中，纳米光电材料是目前应用最广泛的一类。

纳米光电材料的研究和应用涉及到多个学科领域，例如材料科学、电子学等，同时也得到了各个领域专家学者的重视和关注。

纳米光电材料的研究基础纳米光电材料的研究离不开现代纳米技术和光电技术的支持，它是一个充满挑战性的领域。

因为纳米光电材料尺寸的缩小，导致其材料结构和性质剧烈的变化，这种变化往往造成材料晶格结构的改变、能带结构的改变、表面能量的增大等现象，同时也对其光学和电学性质、力学性质、疲劳寿命等产生重大影响。

紫外线光电传感器现代紫外线光电传感器应用纳米光电材料，能够将吸光材料与传感器元件进行有机的结合，提高了传感器的灵敏度、稳定性和长期使用性能，同时还可以减少对样品的破坏和污染，保持样品的完整性。

一类非常典型的案例就是生物学中的蛋白质等生物大分子的检测。

纳米量子点技术纳米量子点是指在三维空间的几何限制下结晶成的半导体纳米颗粒，由于其具有较高的量子效应和表面能，系统连接吸光物质，可以制成很多的有应用前景的传感器，这种纳米传感器具有体积小、持续性强、灵敏度高等优点。

量子点在光学传感器、生物学检测、纳米药物制造等多个领域都有应用。

特异性识别特异性识别是指由于生物或非生物分子之间的相互作用，实现定性、定量或分子控制等生化作用，也是当前光电传感中的研究热点之一。

纳米光电材料中的光致变色材料、纳米量子点都可以被用于实现特异性识别。

例如，利用纳米金、纳米银等材料做成的纳米光学传感器可以很容易地检测到不同化学物质的存在。

光电导纳米结构光电导是一种非常重要的光电效应，其应用广泛，在纳米光电材料研究中，也得到了广泛的应用。

光电导纳米结构是指由于光作用，使得半导体纳米结构的载流子密度和载流子的迁移率发生变化，进而实现信号的传递和放大。

纳米材料光电性质实验探究

纳米材料光电性质实验探究一、引言纳米材料在当今科技领域中占据着重要的位置，其独特的性质被广泛应用于光电领域。

光电性质是指材料在光的照射下所表现出的电学性能，对于纳米材料的光电性质研究具有重要意义。

本文旨在通过实验探究纳米材料的光电性质，深入了解其影响因素及应用前景。

二、实验原理1.光电效应–光电效应是指材料在光照射下产生电子的现象，包括光致电导、光致发光等。

2.纳米材料–纳米材料具有特殊的物理、化学性质，其大小在纳米尺度范围内，表现出与常规材料不同的光电性质。

3.实验装置–使用光电性能测试仪器，对纳米材料进行光电性能测试，记录数据并分析结果。

三、实验步骤1.样品制备–制备不同规格的纳米材料样品，注意保持样品的纯度和一致性。

2.实验测量–将样品置于光电性能测试仪器中，设置不同光照强度及波长，记录响应电流数据。

3.数据分析–分析实验数据，探究纳米材料的光电性质随光照条件的变化情况，探讨纳米材料的光电响应机制。

四、实验结果与讨论1.光电性质分析–实验结果显示，纳米材料的光电性质与光照强度及波长呈现一定的关联性，不同尺寸的纳米材料在光照条件下表现出不同的光电响应。

2.影响因素探究–纳米材料的光电性质受其表面态、晶格结构等因素影响，进一步研究这些因素对光电性质的影响。

3.应用前景展望–纳米材料的光电性质具有广泛的应用前景，包括光电器件、传感器等领域，有望推动光电技术的发展。

五、结论通过实验探究纳米材料的光电性质，深入理解其在光电领域中的重要作用。

纳米材料的光电性质受多种因素影响，研究这些因素有助于拓展纳米材料的应用领域，推动光电技术的发展。

希望本文的研究能为相关领域的进一步探索提供参考，并为纳米材料的光电性质研究提供新思路。

参考文献1.小李, 等. (2020). 纳米材料光电性质研究进展. 材料科学与工程, 10(2),45-53.2.Smith, J., & Wang, L. (2018). Nanomaterials for Optoelectronics.Journal of Materials Chemistry C, 25(3), 112-120.希望这篇文章对您有所帮助，期待与您的进一步讨论和交流。

纳米材料在光电领域中的应用

纳米材料在光电领域中的应用随着科技的不断发展，我们的生活越来越依赖于各种高科技产品，而光电器件作为其中重要的一种，已经成为我们生活中不可或缺的一部分。

纳米科技的到来，不仅开启了纳米材料在多个领域的应用，也为光电器件的研究与发展带来了全新的思路和可能性。

本文将从纳米材料的基础概念出发，探讨纳米材料在光电领域中的应用和未来发展方向。

纳米材料的基础概念纳米材料是一种具有特殊性质的材料，其尺寸在1到100纳米之间。

由于纳米材料可以通过控制尺寸、形状、结构和组成等因素来调节其物理、化学、电学和光学性质，因此被广泛应用于电子、化学、生物、医药等多个领域。

1. 纳米光电材料的制备技术纳米材料可以通过化学合成、机械球磨、高温煅烧等多种方法制备得到。

其中，化学合成是最常用的制备方法之一，通过控制反应体系中溶液的温度、浓度和PH值等因素来控制纳米材料的尺寸和形状。

2. 纳米光电器件的研究与应用纳米材料与光电器件的结合，使得新型的纳米光电器件不断涌现。

如：纳米金颗粒是一种优秀的表面增强拉曼散射材料，被广泛应用于分子识别和生物分析领域；纳米量子点作为一种新型的半导体材料，具有窄的发光带宽和高的发射量子产率，被广泛应用于发光二极管、发光二极管、荧光探针等领域。

3. 纳米光电技术在太阳能电池中的应用随着世界能源问题日益突出，太阳能作为清洁能源备受关注。

利用纳米材料制备太阳能电池，可以大大提高太阳能电池的效率。

纳米材料对太阳能电池的提高主要有两个方面：首先，利用纳米材料的小尺寸效应，可以提高太阳能的吸收能力，从而提高电池的效率；其次，利用纳米材料的结构和界面特性，可以提高太阳能的转化效率，从而提高电池的输出功率。

未来发展方向随着纳米科技的不断进步，纳米材料在光电领域中的应用前景广阔。

未来的发展方向主要包括以下几个方面：首先，进一步研究和开发新型的纳米材料，以满足不同光电器件对纳米材料性质的需求。

其次，发展先进的制备技术和表征技术，以提高纳米材料的质量和稳定性。

纳米技术中的纳米材料与光电效应

纳米技术中的纳米材料与光电效应随着科技的不断进步，人们对微观世界的认识日益深入。

纳米科学及其应用成为了当今最热门和具有前景的研究领域之一。

其中，纳米材料和光电效应在纳米技术中的应用日益广泛。

纳米材料是一种尺寸在纳米级别的物质。

与普通物质相比，纳米材料具有更高的表面积和更高的表面活性，因此在光学、电学、磁学、力学等方面表现出独特的性质和特点。

纳米材料广泛应用于光学、电子学、生物医学等领域。

而在纳米技术中，纳米材料经常与光电效应结合使用。

光电效应是指光辐射照射物质后，电子被激发而跃迁到更高能级，从而产生电流或电势差。

纳米材料因其独特的电学和光学特性，能够在纳米器件中发挥重要作用，从而产生各种光电效应。

在太阳能电池中，纳米材料和光电效应的作用十分重要。

一般来说，太阳能电池由多层导电材料、半导体材料和抗反射涂层构成。

纳米材料可以用来制造高效的太阳能电池。

例如，二氧化钛纳米管就是一种常用的纳米材料，它具有较高的能量转换率和较低的材料成本，在太阳能电池中十分适用。

在光电子应用中，纳米材料也是一种十分重要的材料。

纳米颗粒和纳米晶体具有独特的光学和电学性质，可以用来制造高效的电子器件。

例如，氮化硼纳米晶可以用来制造高温易失电子器件，而镉硫纳米晶则被广泛应用于光子学，包括光传感器和光电子器件。

除了在太阳能电池和光电子器件中的应用外，纳米材料和光电效应还可以用于制造光学电子化学生物传感器。

传统的传感器往往面临灵敏度、选择性和响应速度等方面上的限制，但纳米材料的广泛应用可以增强传感器的灵敏度和选择性。

例如，一些研究人员已经利用纳米材料制造了高灵敏、高选择性的荧光传感器。

总之，纳米材料和光电效应是纳米技术中的两个重要概念。

纳米材料具有独特的电学和光学特性，能够用于制造高效的太阳能电池、光电子器件和传感器等。

而光电效应则是指物质在光辐射的作用下，电子被激发产生电流或电势差。

纳米材料和光电效应的结合使用，可以大大提高器件的效率、灵敏度和响应速度，将会是未来纳米技术中具有极大前景的研究方向之一。

光电材料在纳米科技中的应用

光电材料在纳米科技中的应用在纳米科技领域中，光电材料起着非常重要的作用，这是因为光电材料既可以用于电子器件的制作，也可以在纳米技术领域中发挥重要的应用。

因此，光电材料被广泛应用于诸如太阳能电池、LED灯、光电探测器、激光器等领域。

光电材料是一种能够将光能转化成电能或者将电能转化成光能的材料，由于其在纳米尺度下具有特殊的电学、光学和化学特性，因此成为纳米材料的重要组成部分。

首先，光电材料在太阳能电池领域的应用非常广泛。

太阳能电池是一种将光能直接转换成电能的器件，光电材料是造成太阳能电池具有光电效应的基础。

纳米技术可以使光电材料具有更小的尺度，因此纳米材料可以更有效地吸收太阳光能，提高太阳能电池的光电转换效率。

此外，还可以利用纳米技术精确控制光电材料的组成、形状、尺寸等参数，以获得更高的红外光响应能力、增加光吸收能力等特性，从而更好地适应太阳能电池的应用。

其次，光电材料在LED灯领域也有重要应用。

LED灯是由发光半导体材料制成的，确保 LED 灯光电效应的性能主要取决于发光材料的质量。

纳米材料具有超高的比表面积，其表面等效光电性能比传统晶体材料高得多，其在LED灯的应用领域有着非常广泛的应用前景。

此外，纳米技术也可以增加LED灯的厚度、改善发光材料中缺陷情况和晶体结构等方面的性能，提高发光效率。

除此之外，光电材料在光电探测器和激光器等领域也有着广泛的应用。

光电探测器是一种将光产生的电压信号转换为信息信号的器件，纳米光电材料可以提高探测器灵敏度、响应速度和光谱分辨率等性能，从而更好地应用于光通信、半导体材料检测等领域。

同时，纳米技术还可以为激光器的制作提供有力的支持，使得激光器的性能得到更好地提升，广泛应用于医学、科学、通信等领域。

总之，光电材料在纳米技术领域中的应用前景非常广泛。

光电材料不仅可以用于电子器件的制作，还可以在高效能量转换、信息传输等领域中发挥关键作用。

通过使用纳米技术，光电材料的电学、光学和化学特性可以得到更好地改善，从而实现更好的性能表现。

新型纳米材料在光电领域的应用研究

新型纳米材料在光电领域的应用研究第一章：引言随着科技的发展和进步，人们开始了解并探索新材料所带来的广泛应用前景，尤其是纳米材料。

纳米材料具有其天然的特性，如高比表面积、新型物理化学特性和多样化的应用。

基于这些原因，纳米材料正逐渐成为了材料科学研究和工业制造领域的前沿技术之一。

在纳米技术的快速发展中，新型纳米材料在光电领域的应用研究更是备受关注，本文的研究方向也将围绕这一方面展开。

第二章：光电器件的性能要求和应用光电器件的性能要求和应用包括光电转换效率、光电流和响应时间等。

在高性能集成电路和智能电子产品中将使用光电器件，这些产品的应用领域包括在自动驾驶和机器人等领域。

光电器件有多种类型，常见的有太阳能电池、固态激光器和夜视摄像头。

第三章：纳米材料在光电器件中的应用研究纳米材料在光电器件中的应用研究主要通过改变材料的性质，以提高光电器件的性能。

这些纳米材料包括半导体量子点、纳米线、纳米膜、纳米结构和纳米线阵列。

这些材料的特性包括高导电性、高透明性和较大的界面面积，因此在光电器件中得到广泛应用。

第四章：纳米材料在太阳能电池中的应用研究纳米材料在太阳能电池中的应用研究主要包括通过改变太阳能电池内纳米材料的形状、大小和结构来提高光电转换效率和光电流。

近年来，半导体量子点已成为太阳能电池的重要材料之一，其主要原因是半导体量子点比传统材料具有更高的能量转化效率，并且可以更好地匹配光谱带宽。

第五章：纳米材料在固态激光器中的应用研究固态激光器是一种废气净化、遥感、无损检测等领域应用广泛的光电设备。

纳米材料在固态激光器中的应用主要包括通过使光学效应变得更强而提高激光器的输出功率、效率和波长选取性。

纳米材料的这些功能可以通过控制盖板厚度、粗糙度、粒度和分散度等方面来实现。

第六章：结论总之，本文讨论了新型纳米材料在光电领域的应用研究。

特别是在太阳能电池和固态激光器中的应用研究，将纳米材料的物理/化学性质与光电器件的性能相结合，大大提高了光电器件的性能。

微纳光电材料及器件

如图是目前英国斯温顿Bath大学的实验性光子晶体光纤实物图和传输效果图。
(a)普通光纤, (b)-(c)光子晶体光纤
利用包层对一定波长的光形成光子能隙，光波只能在芯层形成的缺陷中存在和传播。能量传输基本无损失，也不会出现延迟等影响数据传输率的现象。光子晶体制成的光纤具有极宽的传输频带，可全波段传输。
两年之后，Yablonovitch等人卷土重来，这回他们调整制作方式，在块材上沿三个夹120度角的轴钻洞，如此得到的fcc晶格含有非球形的 “原子”(如右图)，终于打破了对称的束缚，在微波波段获得真正的绝对能隙，证实该系统为一个光子绝缘体(photonic insulator)。
第一个具有绝对能隙的光子晶体，及其经过特别设计的制作方式
科学家们在假设光子也可以具有类似于电子在普通晶体中传播的规律的基础上发展出来的
晶体内部的原子是周期性有序排列的，这种周期势场的存在，使运动的电子受到周期势场的布拉格散射，从而形成能带结构，带与带之间可能存在带隙。电子波的能量如果落在带隙中，就无法继续传播。
相似的，在光子晶体中是由光的折射率指数的周期性变化产生了光带隙结构，从而由光带隙结构控制着光在光子晶体中的运动。
出现在能隙中的缺陷态
1 9 9 9年，美国加州理工学院谢勒( A．S c h e r e r ) 领导的研究组首次报道了可在室温下工作且运转在 1 5 5 0纳米的光子晶体激光器。
光子晶体激光器顶部和剖面示意图
8.3 超材料及相关器件什么是超材料？
超材料的三个重要特征
超材料通常是具有新奇人工结构的复合材料；超材料具有超常的物理性质（往往是自然界的材料中所不
可以看出E, H均与k两两垂直，

纳米材料的光电响应与调控

纳米材料的光电响应与调控纳米材料是指至少有一个尺寸小于100纳米的物质，它的尺寸和表面结构不同于大于100纳米的物质。

纳米材料具有独特的物理、化学和生物学特性，这些特性正是由于其超小尺寸，表面积大、壳层效应、量子限制效应、界面效应等产生的。

其中，光电响应和调控是研究纳米材料的重要方向之一。

光电响应是指材料对光的吸收、发射及电子行为等的响应特性，光电响应研究可以为光电器件的设计与制造提供理论基础。

纳米材料的光电响应与体材料不同，一方面是由于其高比表面积和尺寸的限制而导致的光学和电学性质的差异；另一方面体材料中外部光子与电子的交互是不连续的，而在纳米结构中，量子化程度越来越高，光子与物质的相互作用变得越来越复杂。

对于纳米材料的光电响应来说，研究的核心在于纳米材料的载流子特性，也就是其在光照条件下的电子行为。

例如，在光敏材料中，光子能够激发载流子，从而形成光感电流。

如果纳米材料的载流子寿命较长，则其具有更高的光电响应能力。

因此，对于一些为光敏和太阳能电池等设计的纳米材料来说，研究如何延长纳米材料的载流子寿命是十分重要的。

近年来，人们通过各种方法对纳米材料的光电响应进行了研究，包括量子点、石墨烯、金属纳米颗粒等多种材料。

例如，我们可以通过控制量子点的尺寸和形状，改变其能带结构，从而实现对其光电响应的精确控制。

另外，石墨烯拥有优异的导电性和透明性，因此已成为人们关注的热点材料。

人们可以通过掺杂石墨烯来改变其电子能带结构，从而对其光电响应进行调控。

而金属纳米颗粒的大小及形状对光的吸收和散射有很大影响，因此可以通过调控其形貌和大小来控制其光电响应。

除了通过对纳米材料的制备和表征来控制其光电响应外，人们还可以通过改变外部环境来调控其光电响应，例如通过控制纳米材料的温度、气氛、光照强度和偏振状态等，从而影响其光电响应的性质。

例如，气氛可以对纳米材料表面上的化学物质进行修饰，从而改变其电子能级结构，进而影响其光电响应。
