三端稳压集成电路LM317工作原理
LM317稳压器介绍、引脚图、参数、工作原理及应用电路图
LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。
2、电压范围：LM317 1.25V 至37V 连续可调。
二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。
电流1.5A.。
不过在用的时候要注意功耗问题。
.注意散热问题。
LM317 有三个引脚。
一个输入一个输出一个电压调节。
输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。
三端稳压集成电路LM317工作原理
LM317工作原理分析LM317工作原理三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。
采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。
从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。
即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =⨯，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。
因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。
另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。
即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。
尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。
而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。
当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。
总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。
既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是由R1提供的，1R I 的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，使1R I 的电流值趋向于无穷小如果可以这样做的话，就可以去掉R1，只用可变电阻R2就可以调节LM317的输出电压。
LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
三端稳压集成电路LM317工作原理
三端稳压集成电路LM317工作原理LM317是一款常用的三端稳压集成电路，也被广泛应用于各种电子设备中。
它能够提供稳定的输出电压，具有调节范围广、可靠性高、承受能力强等特点。
下面将详细介绍LM317的工作原理。
首先，我们来了解LM317的引脚布置。
LM317包括三个引脚：输入、输出和调节。
输入引脚（Vin）用于连接输入电源，通常是直流电源，而输出引脚（Vout）则提供稳定的输出电压。
调节引脚（ADJ）用于控制输出电压的大小，通过对调节引脚与地引脚（GND）之间连接一个电阻，可以调整输出电压的大小。
接下来，我们来了解LM317的内部结构。
LM317由一个调节电压源、一个误差放大器、一个功率放大器和一个内置稳压二极管组成。
调节电压源提供一个稳定的参考电压（通常为1.25V），而误差放大器用于将输入电压与参考电压进行比较，产生一个误差电压信号。
功率放大器则将误差电压信号放大到足够的功率，驱动内置稳压二极管。
LM317的工作原理如下：1.当输入电压高于输出电压时，稳压二极管的导通使得输出电压直接得到通路。
2.当输入电压低于输出电压时，稳压二极管的断路状态使得输出电压受到调节器电源的影响。
3.误差放大器通过比较输入电压和参考电压的大小，产生一个误差电压信号。
4.功率放大器接收误差电压信号，并调整稳压二极管的电阻，使得输出电压达到稳定。
LM317的调节引脚通过一个电阻连接到地引脚，通过调整这个电阻的阻值，就可以控制输出电压的大小。
根据LM317的数据手册，可以计算出调节电阻与输出电压之间的关系。
LM317还具有多种保护功能，包括过热保护、短路保护等。
当温度过高或输出短路时，LM317会自动关闭，以避免烧毁或其他不良后果。
总的来说，LM317是一款能够稳定输出电压的集成电路，通过内部的调节电路和稳压二极管来实现。
它在电子设备中广泛应用，是一款功能强大且可靠的电路。
lm317稳压原理
lm317稳压原理
LM317稳压原理是一种常用的稳压电路。
LM317芯片是一种
三端可调稳压器，具有较大的电压调整范围和较高的稳定性。
稳压原理可通过控制输出电压来保持输入电压的稳定。
LM317芯片内部主要由电流源、错位放大器和功率三极管组成。
电流源提供稳定的电流，错位放大器将输出电压与参考电压进行比较，控制功率三极管的导通程度来调整输出电压。
具体而言，当输出电压高于设定值时，电压比较器会控制发射极电流，从而减小输出电压；当输出电压低于设定值时，则会增加发射极电流，增加输出电压。
在使用LM317芯片时，通过调整电源跨接电阻R1和可调电
阻R2的比例，可以实现输出电压的调整。
根据公式Vout =
1.25(1 + R2/R1)，可以计算出所需的电阻比例以获得特定的输
出电压。
除了基本的稳压原理外，还可以在LM317芯片的输入端添加
滤波电容和绕线电感来降低输出噪声。
滤波电容可将输入电流中的高频噪声滤除，绕线电感则用于消除输入电源的瞬态干扰。
总的来说，LM317稳压原理通过对输出电压进行实时调整，
从而实现对输入电压的稳定控制。
这使得LM317芯片广泛应
用于各种需要稳定电压的电子设备中。

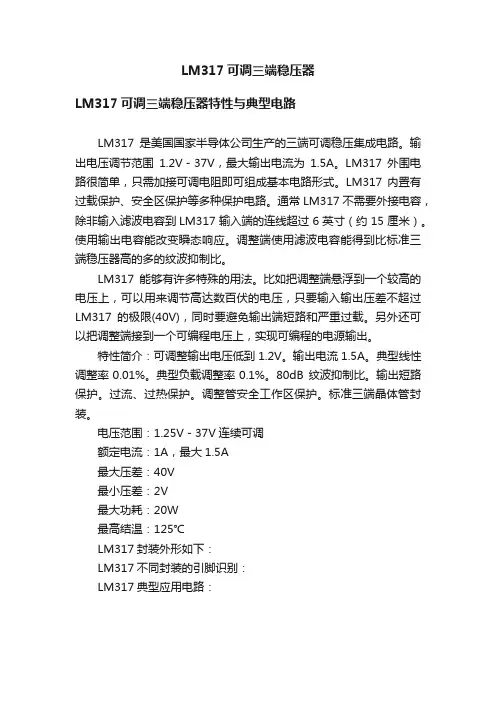

LM317可调三端稳压器
LM317可调三端稳压器
LM317可调三端稳压器特性与典型电路
LM317是美国国家半导体公司生产的三端可调稳压集成电路。
输出电压调节范围1.2V－37V，最大输出电流为1.5A。
LM317外围电路很简单，只需加接可调电阻即可组成基本电路形式。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限(40V)，同时要避免输出端短路和严重过载。
另外还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介：可调整输出电压低到1.2V。
输出电流1.5A。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围：1.25V－37V连续可调
额定电流：1A，最大1.5A
最大压差：40V
最小压差：2V
最大功耗：20W
最高结温：125℃
LM317封装外形如下：
LM317不同封装的引脚识别：
LM317典型应用电路：。
lm317原理
lm317原理
LM317是一种可调电压稳压器，它是一种三端稳压电路。
其
工作原理基于一个固定的基极电压和一个可调的负载电压之间的差值。
它能够根据输入电压和负载电流的变化来产生稳定的输出电压。
在LM317中，引脚1是调整引脚，引脚2是输出引脚，引脚
3是输入引脚。
当输入电压施加在引脚3上时，内部电路中的
固定电压源(Vref)和外部电阻器(R1)组成一个电流源。
通过调
整电阻R1的阻值，可以改变输入引脚和输出引脚之间的差值，从而实现可调的输出电压。
这个电压差值被放大并传递到输出引脚，最终形成稳定的输出电压。
为了确保稳定的输出电压，LM317内部还包含了一个差动放
大器和一个功率晶体管。
差动放大器负责放大输入引脚和输出引脚之间的差值，以控制功率晶体管的工作。
功率晶体管则用于调整输出电压，以使其保持在预设值附近。
LM317的原理非常简单，通过调整输入电压和阻值来控制输
出电压。
它具有稳定的特性，并且非常适合用于需要可调电压的电子设备中。
LM317中文资料(含实例)
LM317中文资料|引脚图|应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM317 1.25V 至37V 连续可调。
LM317工作原理：输入最大电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.标准应用电路图2.带可调限流和输出电压的标准应用电路图3. 5.0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。
lm317可调稳压电源实训报告
lm317可调稳压电源实训报告实训报告：LM317可调稳压电源一、实训目的本次实训的目的是通过使用LM317稳压芯片搭建可调稳压电源电路，了解稳压电源的工作原理、调节特性和应用，并能够掌握稳压电源的设计和调试方法。
二、实训原理稳压电源是一种能够提供稳定输出电压的电源，常用于电子设备的供电。
LM317是一种经典的稳压芯片，能够提供可调的输出电压。
它采用三端稳压控制原理，通过内部的反馈电路来保持输出电压的稳定。
LM317芯片的基本原理是：输入电压通过调节电阻R1和R2，经过调节电路产生参考电压Vref，与调节电阻R2的电压分压后，通过控制管内的功率晶体管的电流来实现输出电压的稳定。
通过改变R2的电阻值，可以调节输出电压的大小。
三、实训内容实训器材准备：LM317芯片、电阻、电容、开关、电源变压器、电源线、万用表等。
实训步骤：(1) 组装电路：根据实训指导书上的电路图，依次连接LM317芯片、电阻、电容、开关等元件，组装成可调稳压电源电路。
(2) 接入电源：将电源变压器的输出线与电路中的输入端相连，确保极性正确。
(3) 调节电压：通过改变R2的电阻值，调节输出电压的大小。
可以使用万用表测量输出电压的值，确保输出电压稳定在预设范围内。
(4) 测试稳定性：将负载电阻接入电路的输出端，观察输出电压是否能够保持稳定。
(5) 完成调试：根据实际需要，调整电路中的元件值，使得输出电压满足要求。
四、实训结果经过实训，我们成功搭建了一个可调稳压电源电路，并进行了调试。
通过改变R2的电阻值，我们成功调节了输出电压的大小，并通过负载测试，验证了稳定性。
实验结果表明，LM317可调稳压电源具有较好的稳定性和调节性能。
五、实训总结通过本次实训，我们对LM317稳压芯片的原理和应用有了更深入的了解。
LM317可调稳压电源电路的搭建和调试过程相对简单，但需要严格按照电路图进行操作，以确保电路的稳定性和安全性。
稳压电源在电子设备中起到至关重要的作用，掌握稳压电源的设计和调试方法对于电子工程师来说是一项必备的技能。
lm317扩流电路原理
lm317扩流电路原理
LM317是一种可调正压稳压器，可用于将输入电压调整为所需的输出电压。
它具有扩流能力有限的特点，因此需要使用扩流电路来增加输出电流。
扩流电路的原理如下：
1. 输入电压（Vin）通过调整电阻（R1）和可调电阻（R2）进入LM317芯片。
2. LM317芯片内部有一个误差放大器，用于比较输出电压（Vout）与设置的参考电压（通常为 1.25V）之间的差异，并通过调整输出电流来纠正差异。
3. 输出电流经过一个限流电阻（R3）进入负载电路。
4. 如果输出电流大于LM317的最大输出电流（通常为1.5A），则需要使用扩流电路来增加输出电流。
5. 扩流电路通常由一个功率晶体管（如NPN型晶体管）和一个电流感应电阻（如电流互感器）组成。
6. 当输出电流超过LM317的最大输出电流时，扩流电路中的晶体管将被激活，将多余的电流引导到负载电路中。
7. 通过调整扩流电路中的电阻和电流感应电阻的值，可以实现所需的输出电流。
需要注意的是，由于扩流电路中的晶体管会产生一定的功耗和热量，因此需要适当的散热设计来保证系统的稳定性和可靠性。
三端可调节输出正电压稳压器LM317T资料
三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。
电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。
仅仅从公式本身看，R1、R2 的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。
首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。
其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。
LM317简介
LM317 简介目前，各种直流电源产品充斥着市场，电源技术已经比较成熟。
然而，基于成本的考虑，对于电源性能要求不是很高的场合，可采用带有过流保护的集成稳压电路，同样能满足产品的要求。
过流保护电路作为电源电路中不可缺少的一个组成部分，根据其控制方法大致可以分为关断方式和限流方式，而直流电机电源较宜采用关断方式。
过流保护电路首先要有一个电流取样环节，常用做法是串联一个小电阻或者是霍尔元件来获得电流信号。
由于霍尔元件体积比较大，价格昂贵，因而考虑采用串联一个小电阻的方法。
1、工作原理带过流保护功能的LM317 稳压电路如图1 所示，集成稳压电路一般分为5 部分，即交流降压电路、整流电路、滤波电路、稳压电路、保护电路。
交流220V 电压经电源变压器降压整流得到直流电压Vin，此电压通过滤波电路输入到集成稳压器输入端，在集成稳压器输出端可得到1.25～37V 直流电压。
工作原理图及各部分电压波形如图2 所示。
下面分析保护电路的工作过程。
1.1 集成稳压器的保护为获得较高的输出电压值，LM317 稳压器的调节端与地之间的电阻R2 值及其压降往往较大，在R2 两端并接一个小于10μF 的电容C3，可有效地抑制输出端的纹波。
当输入端或输出端发生短路时，电容C3 的放电将在R1 上产生冲击电压，会危及稳压器的基准电压电路，因此需在R1 两端并二极管D3 以保护稳压器。
稳压器的输出端不加电容亦能工作，由于稳压器在1∶1 的深度负反馈下工作，当输出端负载为容性的某一值时，稳压器有可能出现自激现象。
因此，在稳压器的输入端接入0.1μF 的电容C1，输出端接入1000μF 的电解电容C5，提供足够的电流供给，同时可以防止可能发生的自激振荡以及减小高频噪声和改善负载的瞬态响应。
当输入端发生短路时，C5 通过稳压器的调整管放电，C5 值较大，则放电时的冲击电流很大，电压会通过稳压器内部的输出晶体管放电，可能造成输出晶体管发射结反向击穿。
lm317的工作原理
lm317的工作原理
LM317是一种电压调节器，可实现稳定的输出电压。
其工作
原理如下：
1. 负反馈控制：LM317采用负反馈控制电路，使得输出电压
能够自动地调整以维持一个稳定的值。
负反馈控制是通过将输出电压与参考电压进行比较，并相应地调整控制电压来实现的。
2. 参考电压：LM317内部集成了一个参考电压源，通常为
1.25V。
这个参考电压是确定输出电压的基准。
当输出电压与
参考电压之间有差异时，控制电压将调整，以使二者达到相等。
3. 控制电压调整：控制电压通过一个可调电阻来实现。
这个电阻连接在LM317的调节脚上，可以通过改变电阻值来调整输
出电压。
增大电阻值会增加控制电压，从而提高输出电压；减小电阻值则会降低输出电压。
4. 输出电流限制：为了保护LM317和外部负载，LM317还集
成了一个输出电流限制功能。
当输出电流超过设定值时，
LM317将自动降低输出电压，以防止过载。
总结起来，LM317的工作原理是通过负反馈控制、参考电压
以及控制电压的调整来实现稳定的输出电压。
lm317工作原理
lm317工作原理
LM317是一种线性稳压器件，具有可调节电压输出的功能。
其工作原理基于对输入电压进行稳压和调节输出电压的能力。
下面将详细解释其工作原理。
在LM317中，有3个引脚，分别是输入引脚（Vin）、输出引脚（Vout）和调节引脚（ADJ）。
输入电压Vin通过通过稳压器的内部结构，被稳定为一个固定的参考电压，与调节电压无关。
稳压器内部包含了多个晶体管和电阻网络，用来控制输出电压。
输入电压Vin通过稳压器后，会产生一个固定的参考电压，然后经过一个电阻网络，与调节引脚（ADJ）连接。
电阻网络与调节引脚形成一个电压分压器，通过改变外部电阻的值，可以调节ADJ引脚的电压。
这个电压将与参考电压进行比较，以确定输出电压的大小。
当ADJ引脚的电压较高时，稳压器会降低输出电压，以使ADJ引脚的电压下降，反之亦然。
通过这种反馈机制，
LM317可以保持输出电压的稳定性。
需要注意的是，LM317还有一个电流调节引脚（Iadj），用于控制稳压器的工作电流。
在正常工作条件下，将Iadj接地即可。
总的来说，LM317稳压器通过参考电压和调节引脚之间的电压比较，以及电阻网络用来调节ADJ引脚的电压，实现对输
出电压的稳定和调节。
这种工作原理使得LM317成为一种常用的稳压器件。
探讨LM317三端可调稳压器原理及应用
探讨LM317三端可调稳压器原理及应用作者：袁捷李雨慷来源：《数字技术与应用》2011年第04期摘要:简要介绍LM317三端可调稳压器原理,并介绍了三种用三端稳压集成电路LM317的电路设计方法。
关键词:LM317原理应用中图分类号:TM46 文献标识码:A 文章编号:1007-9416(2011)04-0066-02LM317是由美国国家半导体公司(NS)研制生产的可调三端稳压器。
我国和世界各大集成电路生产商均有同类产品可供选用,是使用极为广泛的一类串联集成稳压器。
作为直流稳压电源中的稳压电路使用。
LM317在稳压精度、纹波抑制比、输出电压、过流和过热保护、调整管安全工作区保护等方面都比较优秀,适用范围非常广泛。
LM317输出电压为1.2V—37V,保证1.5A输出电流,电压稳定性好。
其三个引脚(如图1所示)为别为调整端、输出端和输入端,并没有接地端,采用的是一种悬浮式电路结构,其基准电压为1.25V。
LM317输出端和调整端电压差恒定为1.25V。
参考图2可知,通过外部串联电阻分压作用,设定一个稳定电流并保持不变,可使输出电压稳定,其值为。
输出端外接电阻、调整端外接电阻,由上式可得调整的阻值可以改变输出电压并使其稳定。
在实际使用LM317时尽量靠近管脚2,可获得更稳定的精确输出电压。
LM317可调稳压器的应用举例1、跟踪预调整稳压电源由两级组成的电路(如图3所示)可得到非常稳定的输出电压。
通过将第一级的调整端接在第二级的输出端上,这样就可以限制第二级的输入输出电势差,其差值通过计算为。
要改变输出电压值可调节,而第一级LM317的输出电压(即LM317第二级的输入电压)也随之改变,经过第一级的预调整,使第二级工作条件更加稳定,最终输出电压稳定精度可达到1PPM以及小于的直流电压。
2、通过并联稳压器扩展输出电流的自动平衡稳压源LM317最大稳定输出电流为1.5A,采用扩展输出电流的方法可以实现增大输出电流。
lm317可变稳压电路原理 - 电子技术
lm317可变稳压电路原理 - 电子技术LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo=1.25(1+R2/R1)。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317。
首先317稳压块的输出电压变化范围是Vo=1.25V—37V(高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo=1.25V—45V)，所以R2/R1的比值范围只能是0—28.6。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
如果用317稳压块制作稳压电源时(如图所示)，没有注意317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸(约 15 厘米)。
LM317可调稳压直流电源电路分析与制作
LM317可调稳压直流电源电路分析与制作我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。
完成本作品的主要目的是为了掌握变压器降压、二极管整流、电容滤波、LM317稳压等工作原理初步掌握电路调试方法和电压检测方法。
一、LM317可调稳压直流电源电路功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
本产品主要性能参数如下：输出直流电压：1.25-12V DC；输出直流电流：5mA-300mA；芯片内部具有过热、过流、短路保护电路；使用环境温度：-10-+85℃。
我们用万用板设计的LM317可调稳压直流电源电路原理图如下图所示。
LM317可调稳压直流电源电路原理图220VAC市电经变压器T1降压，四个整流二极管D1-D4构成桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压，如下图所示。
直流稳压电源的原理框图和波形变换图LM317第1脚为调整端，调整端与输出端最低的基准电压为1.25V。
调节电位器RP1可改变输出电压。
输出电压的计算公式位：UO=1.25（1+RP1/R2）。
RP1调到0的时候,也就是1脚电压为0V 的时候，输出1.25V。
C1用于滤除由市电引入的干扰电压，C2为滤波电容，滤除整流后的纹波电压，使得电压更加平稳，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D5，D6是开关二极管，起到保护左右，R1和LED1为电源指示电路,接上220V市电后会亮。
二、LM317可调稳压直流电源电路安装与调试1、根据原理图，列出元器件清单序号名称代号规格数量1 电阻R1 10K 12 电阻R2 220 13 电位器RP1 5K塑柄 14 整流二极管D1-D4 IN4007 45 发光二极管LED1 3MM红色 16 开关二极管D5,D6 IN4148 27 瓷片电容C1 (0.1uf)104 18 电解电容C2 25V/2200UF 19 电解电容C3 25V/10UF 110 电解电容C4 25V/470UF 111 稳压LM317 U1 进口LM317 112 鳄鱼夹大号红黑一对 113 输入电源线带插头接220V 114 输出电源线J1,J2 红黑各30CM 115 变压器T1 220V/12V 116 万能板玻纤板9*15CM 117 拖焊专用铜导线0.5铜导线 118 拖焊专用焊锡凯纳0.8,芯内带松香 219 焊接专用图纸高清原理图A4 12、元件识别与检测本电路使用了电阻、电位器、电容、发光二极管、LM317稳压集成芯片、变压器等元器件构成。
lm317原理
lm317原理
LM317原理。
LM317是一种广泛应用于电子电路中的可调稳压器。
它可以提供一个稳定的输出电压，从而保护电路中的其他元件不受电压波动的影响。
LM317的工作原理非常简单，但却非常重要。
在本文中，我们将深入探讨LM317的原理，以便更好地理解它在电子电路中的应用。
LM317的原理基于它的内部电路结构。
它由一个电流调节器、一个基准电压源和一个误差放大器组成。
当输入电压发生变化时，LM317内部的电路会自动调整以保持输出电压稳定。
这使得LM317成为一种非常可靠的稳压器，适用于各种不同的电子电路。
LM317的工作原理可以用一个简单的公式来描述，输出电压
=1.25V(1+R2/R1)+IadjR2。
在这个公式中，R1和R2是外部电阻，Iadj是LM317的调节端的电流。
通过调整R1和R2的数值，可以得到不同的输出电压。
这使得LM317成为一种非常灵活的稳压器，可以满足各种不同的设计需求。
除了可以提供稳定的输出电压外，LM317还具有过载和短路保护功能。
当负载发生短路或超载时，LM317会自动切断输出，以保护电路中的其他元件不受损坏。
这使得LM317成为一种非常安全可靠的稳压器，适用于各种不同的应用场景。
总的来说，LM317是一种非常重要的电子元件，它的工作原理简单而重要。
通过深入理解LM317的原理，我们可以更好地应用它于电子电路中，从而提高电路的稳定性和可靠性。
希望本文对您有所帮助，谢谢阅读！。
lm317可调稳压电源实训报告
lm317可调稳压电源实训报告一、实验目的1.掌握LM317可调稳压电源原理及电路设计方法。
2.能够熟练进行仿真及实际搭建电路，并进行测试和调试。
二、实验原理LM317是一种三端可调稳压器，可以实现输入电压范围在1.2V至37V之间的稳定输出电压。
与常规稳压器不同的是，LM317可以通过设置电阻来调整输出电压，因此具有更高的灵活性和可调性。
LM317的内设电压参考源和放大器，输入端、输出端、地线和调整端均为三端引脚。
其中，调整端直接连接到放大器输出，电阻R1和R2，以及VOUT端形成反馈回路，可以使输出电压达到稳定值（输出电压大小由R1和R2大小决定）。
当R1和R2连接时，通过一个电阻将输出电压反馈到调整端，以形成反馈控制回路。
由于LM317在调整端引入一个恒定的电流（70uA），这个电流被电阻R1和电阻R2显微放大，成为放大器输入，从而控制输出电压的大小，LM317的输出电压表达式：Vout=Vref(1+R2/R1)其中，Vref是稳压芯片的参考电压，通常为1.25V。
根据这个公式，我们可以通过调整电阻的大小来改变输出电压。
三、实验器材1.LM317芯片2.电阻：R1=220Ω，R2=5KΩ3.电容：C1=220μF，C2=0.1μF4.电源：DC电源5.示波器6.万用表7.工具：万字螺丝刀、电线剪刀等四、实验步骤1.按照电路图搭建LM317可调稳压电源电路。
2.设置DC电源的输出电压为24V，检查电路连接是否正确。
3.接通电源，调整电位器，读取输出电压值，记录下与电位器调整的实际电压值。
4.使用示波器检测输出电压的波形，确认电源频率和输出电压的纹波度。
5.使用万用表测量电路的电流，统计功率和效率数据。
6.拆除电路，存储实验得到的所有数据和记录评估LM317可调稳压电源实验效果。
五、实验注意事项1.搭建电路时，要确保连接正确，不能将LM317芯片的3个引脚接反或短接。
2.在接通电源前，检查所有连接的电线是否牢固，电路是否符合原理图要求。
LM317稳压电路
LM317应用LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器件。
LM117/LM317 的输出电压范围是 1.25V 至 37V，负载电流最大为2.2A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。
如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。
如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。
而加有T1时，小电珠亮度减小，此时 LM317T 输出电压仅为2V，从而有效的保护了负载。
1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护输入至少要比输出高2V，否则不能调压。
输入电要最高不能超过40V吧。
输出电流不超过1A。
输入12V的话，输出最高就是10V左右。
lm317稳压集成电路工作原理
lm317稳压集成电路工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!LM317稳压集成电路工作原理LM317稳压集成电路是一种常用的线性稳压器，广泛应用于各种电子设备和电路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM317工作原理分析
LM317工作原理
三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。
采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。
从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。
即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =⨯，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。
因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。
另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。
即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。
尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。
而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。
当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。
总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。
既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是由R1提供的，1R I 的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，
I的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变使
R
1
电阻R2就可以调节LM317的输出电压。
LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛
V＝1.25（1＋R2/R1）。
仅的集成稳压块。
稳压电源的输出电压可用下式计算，
仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先LM317稳压块的输出电V＝1.25——37V（高输出电压的LM317稳压块如LM317HV A、
压变化范围是
LM317HVK等，其输出电压变化范围是V o＝1.25——45V），所以R2/R1的比值范围只能是0——28.6V。
其次是LM317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于LM317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当LM317稳压块的输出电流小于其最小稳定工作电流时，LM317稳压块就不能正常工作。
当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。
要解决LM317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使LM317稳压块空载时输出的电流大于或等于其最小稳定工作电
V/（R1流，从而保证LM317稳压块在空载时能够稳定地工作。
此时，只要保证
＋R2）≥1.5mA，就可以保证LM317稳压块在空载时能够稳定地工作。
上式中的1.5mA为LM317稳压块的最小稳定工作电流。
当然，只要能保证LM317稳
V/（R1＋R2）的值也可以设定为大于1.5mA 压块在空载时能够稳定地工作，
的任意值。
经计算可知R1的最大取值为R1≈0.83K 。
又因为R2/R1的最大值为28.6。
所以R2的最大取值为R2≈23.74KΩ。
在使用LM317稳压块的输出电压计算公式计算其输出电压时，必须保证R1≥0.83KΩ，R2≤23.74KΩ两个不等式同时成立，才能保证LM317稳压块在空载时能够稳定地工作。
当然在LM317稳压块的输出端并联泄流电阻R也可以为LM317稳压块提供最小稳定工作电流。
但是，由于并联的泄流电阻不能随输出电压的变化而变化，如果要保证LM317稳压块在输出电压为1.25V时，其输出电流大于其最小稳定工作电流，则在LM317稳压块的输出电压为37V时，流过泄流电阻的电流就太大了，这样不仅浪费了电能，而且增加了LM317稳压块的负担，不是一种妥当的办法。
（LM317设计的直流稳压电源电路示意图）。
