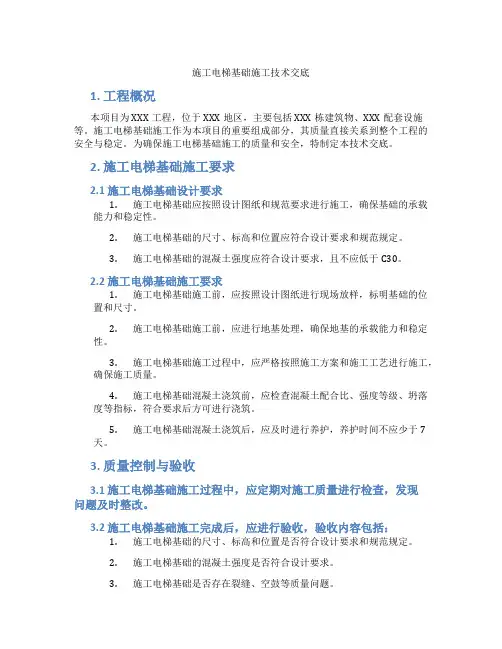

施工电梯基础施工技术交底

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

表C2-1

编 号 01-03-C2-018 工 程 名 称 石景山区燕山水泥厂经济适用

房项目 交底日期 2011年05月28日 施工单位 中国建筑股份有限公司

分项工程名称

施工电梯基础方案

交底提要

施工电梯基础施工工艺及操作要求

交底内容：

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

采用C30混凝土浇注，电梯基础内配双层双向∮10@200钢筋。施工电梯基础距结构外墙3.5米。

（2）、施工电梯基础底面距窗洞下口距离为1.3米（含工字钢），E8#楼为2.4米（考虑从里面搬运装修材料），为防止施工电梯下部回填土沉降而导致施工电梯基础破坏，施工电梯基础下设5根型钢梁，一端简支在结构墙体上另加设的托梁上，一端简支在原状土上，原状土位置需浇筑150厚2*6米C20素混凝土垫层作为型钢梁支撑点。同时工字钢间需填土压实。具体如图2所示。

（3）、托梁上铁采用20@150/450植入窗洞下口1.5米位置（距工字钢300范围内为受力筋加密区），下铁采用

18@300，植筋深度都为200，上下纵筋各2

14，箍筋

8@200/400。

托梁尺寸为长*宽*高：6000*350*400，托梁上预埋一排18“U ”型地锚钢筋，钢筋出梁面

200高，箍住工字钢，且与工字钢满焊。

（4）、施工电梯基础型钢梁下必须回填300厚的3:7夯实灰土，同时，该灰土层下素土或2：8灰土的夯实地耐力必须达到15吨/平方米。

（5）、E6#-1由于开挖基槽较宽，型钢梁一端无法简支于原状土上，因此，该侧需增设间距900*900的钢管桩进行地基加固处理，钢管长度为2米，该楼工字钢长9米。

（6）、本工程施工电梯施工时，需局部揭除外墙防水卷材，揭除部位防水卷材应予以保护，待施工电梯基础拆除时，再还原该位置防水卷材，同时，未揭除卷材顶部应用射钉枪将钢压条把卷材与外墙面钉压牢固，压条最大钉距不得大于900mm 。 4、成品保护措施

在多工种多层次组织交叉流水作业的施工现场，做好成品保护工作有利于保证工程质量和施工进度，并节约材料和人工。因此应采取如下措施：

（1）、抓好宣传教育工作，使全体干部职工从思想上重视，行动上注意。

（2）、安排生产的主要领导要认真做好工序安排，科学管理。将土建、水、电、空调、消
