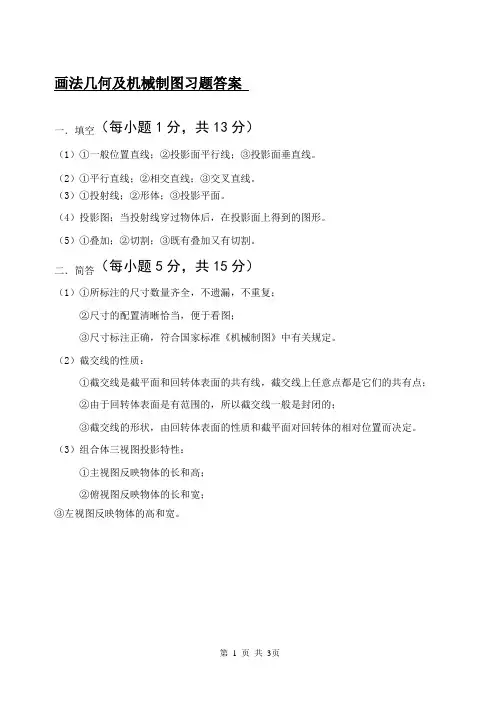

画法几何及机械制图习题答案（每小题1分，共13分）一．填空（1）①一般位置直线；②投影面平行线；③投影面垂直线。
（2）①平行直线；②相交直线；③交叉直线。
（3）①投射线；②形体；③投影平面。
（4）投影图：当投射线穿过物体后，在投影面上得到的图形。
（5）①叠加；②切割；③既有叠加又有切割。
（每小题5分，共15分）二．简答（1）①所标注的尺寸数量齐全，不遗漏，不重复；②尺寸的配置清晰恰当，便于看图；③尺寸标注正确，符合国家标准《机械制图》中有关规定。
（2）截交线的性质：①截交线是截平面和回转体表面的共有线，截交线上任意点都是它们的共有点；②由于回转体表面是有范围的，所以截交线一般是封闭的；③截交线的形状，由回转体表面的性质和截平面对回转体的相对位置而决定。
（3）组合体三视图投影特性：①主视图反映物体的长和高；②俯视图反映物体的长和宽；③左视图反映物体的高和宽。
四、1、已知两视图，求作第三视图。
（12分）2、求作立体的相贯线。
（12分）3、根据两视图补画第三视图。
（12分）4、在指定位置将主视图画成全剖视图。
（12分）5、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。
（15分）1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。
2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。
3．指出图中的工艺结构：它有 2 处倒角，其尺寸分别为C2和C1.5，有 1 处退刀槽，其尺寸为 2×2 。
