PC817光耦

fc
VCE = 5V, I C = 2mA, R L = 100 W, -3dB
-
80
-
kHz
Response time响应时间
Rise time上升时间
tr
VCE = 2V, I C = 2mA, R L = 100 W-来自418μs
Fall time下降时间
tf
-
3
18
μs
* 4分类表电流传输比如下所示
Model No.型号
Rank mark等级标志
电流传输比CTR ( % )
PC817A
A
80 to 160
PC817B
B
130 to 260
PC817C
C
200 to 400
PC817D
D
300 to 600
PC8 * 7AB
A或B
80 to 260
PC8 * 7BC
B或C
130 to 400
PC8 * 7CD
-
30
250
pF
输出侧
Collector dark current集电极暗电流
ICEO
VCE = 20V
-
-
10-7
A
Transfer charac-teristics传输特点
*4Current transfer ratio电流传输比
CTR
IF = 5mA, V CE = 5V
50
-
600
%
Collector-emitter saturation voltage集电极发射极饱和电压
V CE(sat)
IF = 20mA, I C = 1mA
-

PC817光耦

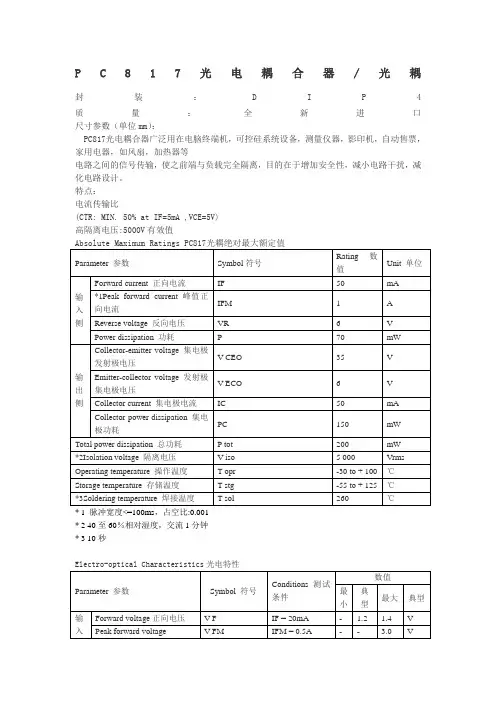

PC817光电耦合器/光耦封装：DIP4质量：全新进口尺寸参数（单位mm）：PC817光电耦合器广泛用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

特点：电流传输比(CTR: MIN. 50% at IF=5mA ,VCE=5V)高隔离电压:5000V有效值Absolute Maximum Ratings PC817光耦绝对最大额定值Parameter 参数Symbol符号Rating 数值Unit 单位输入侧Forward current 正向电流IF50mA *1Peak forward current 峰值正向电流IFM1A Reverse voltage 反向电压VR6V Power dissipation 功耗P70mW输出侧Collector-emitter voltage 集电极发射极电压V CEO35V Emitter-collector voltage 发射极集电极电压V ECO6V Collector current 集电极电流IC50mA Collector power dissipation 集电极功耗PC150mWTotal power dissipation 总功耗P tot200mW *2Isolation voltage 隔离电压V iso 5 000Vrms Operating temperature 操作温度T opr-30 to + 100℃Storage temperature 存储温度T stg-55 to + 125℃*3Soldering temperature 焊接温度T sol260℃* 1 脉冲宽度<=100ms，占空比:0.001* 2 40至60％相对湿度，交流1分钟* 3 10秒Electro-optical Characteristics光电特性Parameter 参数Symbol 符号Conditions 测试条件数值最小典型最大典型输入侧Forward voltage正向电压V F IF = 20mA- 1.2 1.4V Peak forward voltage正向峰值电压V FM IFM = 0.5A-- 3.0V Reverse current 反向电流IR VR =4V--10μA Terminal capacitance 终端电容Ct V = 0, f = 1kHz-30250pF输出侧Collector dark current 集电极暗电流ICEO VCE = 20V--10-7ATra nsf er ch ara c-t eri sti cs 传输特点*4Current transfer ratio 电流传输比CTRIF = 5mA, V CE= 5V50-600% Collector-emitter saturationvoltage 集电极发射极饱和电压V CE(sat)IF = 20mA, I C =1mA-0.10.2VIsolation resistance 隔离电阻R ISODC500V, 40 to60% RH5x10101011-ΩFloating capacitance 浮动电容Cf V = 0, f = 1MHz-0.6 1.0pF Cut-off frequency截止频率fcVCE = 5V, I C =2mA, R L = 100W, -3dB-80-kHzResponsetime 响应时间Rise time 上升时间tr VCE = 2V, I C =2mA, R L = 100W-418μs Fall time下降时间tf-318μs* 4分类表电流传输比如下所示Model No. 型号Rank mark 等级标志电流传输比CTR ( % ) PC817A A80 to 160PC817B B130 to 260PC817C C200 to 400PC817D D300 to 600PC8 * 7AB A 或B80 to 260PC8 * 7BC B 或C130 to 400PC8 * 7CD C 或D200 to 600 PC8 * 7AC A, B 或C80 to 400 PC8 * 7BD B, C 或D130 to 600 PC8 * 7AD A, B, C 或D80 to 600PC8 * 7A, B, C, D 或无标记50 to 600*：1或2或3或4图1测试电路的频率响应图2测试电路的响应时间特性曲线图正向电流比(常温) 集电极功耗比(常温)峰值正向电流与占空比电流传输比比正向电流正向电流与正向电压集电极电流比集电极发射极电压相对比率与电流传输比常温集电极发射极饱和电压与常温集电极暗电流比常温响应时间与负载电阻频率响应集电极发射极饱和电压与正向电流。

为什么要使用PC817光耦

为什么要使用PC817光耦PC817光耦以及其参数，为其自身产品品质和品牌的建树奠定了坚实基础：1．输入参数光电耦合器的输入参数就是发光二极管的参数。

2．输出参数与所用的光电管基本相同，仅对光电流和饱和压降加以说明。

（1）光电流指光电耦合器输入一定的电流（一般为10mA）、输出端接有一定负载（约500Ω）、并按规定极性加一定电压（通常为10V）时，在输出端所产生的电流。

对于由光电三极管构成的耦合器，光电流为几毫安以上；由光电二极管构成的耦合器，则约为几十到几百微安。

（2）饱和压降UCE（sat）指在由光电三极管构成的光电耦合器中，输入一定电流（一般为20mA），输出回路按规定极性加一定电压（通常为10V），调节负载电阻，使输出电流为一定值（一般为2mA）时，光电耦合器输出的电压。

其值通常为0.3V。

3．传输参数（1）电流传输比CTR指在直流工作状态下，光电耦合器的输出电流IL与输入电流IF之比值即CTR=IL/IF，它的大小反映光电耦合器传输效率的高低。

不加复合管时，总是小于1。

（2）隔离电阻RISO指发光二极管与光电管之间的绝缘电阻，反映输入与输出之间的绝缘水平，一般为109~1013Ω。

（3）极间耐压UISO指发光二极管与光电管之间的绝缘耐压，一般都在500V以上。

不管是信号输入端还是输出端，都要注意电源电压及限流。

不要直接接电源而无负载电阻，这样要烧掉的。

6，在生活无处不在的电子行业的体现：PC817光耦自进入中国市场以来，很快成为中国顶级豪宅项目最钟爱的电源产品，是否使用品牌的电源适配器已成为衡量住宅档次和身份的象征，而PC817光耦则更是充分体现了其品位和优雅。

它的特点都有以下几点①隔离性能好，输入端与输出端完全实现了电隔离，其绝缘电阻RISO一般均能达到1010Ω以上，绝缘耐压VISO在低压时都可满足使用要求，高耐压一般能超过lkV,有的可达10kV以上。

②光信号单向传输，输出信号对输入端无反馈，可有效阻断电路或系统之间的电联系，但并不切断他们之间的信号传递。

详解PC817光耦的重要参数——CTR值

详解PC817光耦的重要参数——CTR值PC817是一种经典的光电耦合器，它是由一个发光二极管（LED）和一个光敏转换器（光敏三极管或光敏二极管）组成的。

CTR，即Current Transfer Ratio（电流传输比），是光耦器的重要参数之一、CTR表示输入光的强度和输出电流之间的比例关系，下面将详细解释PC817光耦的CTR值，并介绍其在电路设计中的影响因素和应用。

CTR值是光耦器的核心参数之一，定义为输出电流与输入光功率之比。

它表征了光电耦合器的敏感度和增益，即多少输入光能转换为输出电流。

通常，CTR值用百分比或以A/W（安培/瓦特）为单位表示。

CTR值受到多种因素影响，包括LED的发光强度、光电转换器的灵敏度和耦合效率等。

其中，LED发光强度与CTR值有较为直接的关系。

LED的发光强度取决于驱动电流和温度等因素，一般情况下，驱动电流越大，LED的发光强度越大，CTR值也会相应增大。

而温度的升高则会使LED的发光强度下降，从而降低CTR值。

另外，光电转换器的灵敏度和耦合效率也会影响CTR值。

CTR值的选择在电路设计中起到至关重要的作用。

首先，CTR值决定了光电转换器（如光敏三极管或光敏二极管）的输出电流大小。

在进行电路设计之前，我们需要确定所需的输出电流，然后根据CTR值来选择合适的光电转换器。

如果CTR值过低，需要更高的输入光功率才能得到所需的输出电流，这可能会导致其他问题，如功耗过高、噪声增加等。

因此，CTR值应选择适当的范围，既要满足输出电流要求，也要考虑功耗和噪声等因素。

其次，CTR值还影响光耦器的信号传输速度。

光电转换器的输出电流能够快速响应输入光的变化，而CTR值越大，输出电流变化就越快。

因此，在需要高速响应的应用中，通常选择CTR值较大的光耦器，以确保信号传输的速度和准确性。

此外，CTR值还与光隔离的效果有关。

光电转换器的输入光越强，输出电流越大，从而达到更好的光隔离效果。

你知道PC817光耦的控制电流与功率管输出的最大值吗

全部栅极驱动PC817光耦合器都没有CTR的放大特性。

虽然所有栅极驱动光耦合器的输入端均有一个LED及隔离输出端均有一个光学探测器，其操作功能却与CTR无关紧要，因为它们是靠数字信号格式下运作的。

作为探测器如其可以检测到LED是否处于ON或OFF 状态，其输出将反映相应的功能。

例如ACPL-332J的情况-它的功能是利用PWM输入信号来造成输出端输出同一PWM信号，进而数字化驱动IGBT或PowerMosfet。

它虽也具有特定缓冲驱动能力，但与CTR完全无关。

ACPL-332J是能够驱动高达2.5A电流的栅极驱动光耦合器。

MOS管的应用及导通特性和应用驱动电路的总结。

在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。

这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。

下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。

包括MOS管的介绍，特性，驱动以及应用电路。

1，MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS 管，所以通常提到NMOS，或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。

原因是导通电阻小，且容易制造。

所以开关电源和马达驱动的应用中，一般都用NMOS。

下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。

寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。

这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。

PC817光耦

Terminal capacitance 终端电容
Ct
V = 0, f = 1kHz
-
30
250
pF
输出侧
Collector dark current 集电极暗电流
ICEO
VCE = 20V
-
-
10-7
A
Transfer charac-teristics 传输特点
*4Current transfer ratio 电流传输比
PC8 * 7AD
A, B, C 或 D
80 to 600
PC8 * 7
A, B, C, D 或无标记
50 to 600
*：1或2或3或4
图1测试电路的频率响应图2测试电路的响应时间
特性曲线图
正向电流比(常温) 集电极功耗比(常温)
峰值正向电流与占空比电流传输比比正向电流
正向电流与正向电压集电极电流比集电极发射极电压
Symbol 符号
Conditions 测试条件
数值
最小
典型
最大
典型
输入侧
Forward voltage正向电压
V F
IF = 20mA
-
1.2
1.4
V
Peak forward voltage
V FM
IFM = 0.5A
-
-
3.0
V
Reverse current 反向电流
IR
VR =4V
-
-
10
μA
CTR
IF = 5mA, V CE = 5V
50
-
600
%
Collector-emitter saturation voltage 集电极发射极饱和电压

光耦元件PC817应用分析

光耦元件PC817应用分析光耦元件（Optocoupler）是一种将输入电信号和输出电信号进行电气隔离的器件，它由发光二极管（LED）和光敏三极管（Phototransistor）组成。

光耦元件PC817是一种常见的光耦元件，广泛应用于电源隔离、电路控制和信号传输等领域。

PC817的主要特点是：工作电流小、转速快、输出稳定、电气隔离性好。

它能够将输入电信号通过光信号传递给输出端，从而实现电气隔离，避免了因输入端和输出端之间的电流互相干扰而造成的干扰噪声。

在电源隔离方面，PC817常见于开关电源中，用于将输入端的开关信号通过光耦元件传递给控制电路，从而实现电源的开关。

它具有电气隔离性能，可以有效地隔离输入端和输出端的电源，避免了由于电源开关引起的电压干扰。

在电路控制方面，PC817可以用于替代机械继电器，实现电气隔离的继电器功能。

它的输出端具有较高的电压和电流能力，可以直接驱动电路中的负载，如电动机、灯泡等。

同时，光耦元件具有快速的响应速度，能够快速地将输入端的控制信号传递给输出端，实现对电路的精确控制。

在信号传输方面，PC817可以用于隔离输入端和输出端的信号，避免了信号干扰和波形畸变。

它能够将输入端的模拟信号或数字信号转换成光信号并传递给输出端，保证了信号的传输质量。

在工业自动化控制系统中，PC817可以广泛应用于PLC控制、DCS系统、传感器输出等信号隔离和传输的场景中。

此外，PC817还具有体积小、价格低廉、可靠性高等特点，可以满足不同应用场景的需求。

它广泛应用于电子设备、通信设备、仪器仪表、家电、机械控制和汽车电子等领域。

总结起来，光耦元件PC817是一种常见的光耦元件，应用广泛，主要用于电源隔离、电路控制和信号传输等领域。

它具有工作电流小、转速快、输出稳定、电气隔离性好的特点，可以有效地隔离输入端和输出端的电源和信号，保证了电路的稳定性和可靠性。

PC817光耦的作用原理

PC817光耦的作用原理PC817光耦是一种集光电转换功能于一体的电子元件，主要由发光二极管和光敏三极管组成。

它的基本作用是实现输入与输出的电气隔离，将输入端与输出端之间的信号传输通过光线完成，从而保证高压直流电路与低压直流电路之间的隔离与连接。

光耦的基本结构PC817光耦由发光二极管（LED）和光敏三极晶体管（光控三极管）组成。

LED作为光源，当输入端施加电压时，LED发出光信号；光信号经过隔离区域作用于光敏三极晶体管，使其内部产生光电流，从而控制输出端的电流及电压。

工作原理1.输入信号传输：当输入端施加电压时，LED发出光信号，光信号穿过隔离区域，作用于光敏三极晶体管的发射区，使其导通。

2.光电转换：光敏三极晶体管的发射区被光信号照射后，产生光电流，使其变成一个有效的电流源。

3.输出信号控制：光电流通过输出端的负载电路，从而控制输出端的电流和电压，实现对电路的隔离与控制。

应用领域PC817光耦广泛应用于各类电子设备中，主要用于实现高低电压之间的隔离、信号传输与电源控制。

典型应用包括： - 家用电器：如电视、空调等，在开关控制电路中实现信号隔离与控制。

- 工业自动化：用于PLC控制系统、传感器信号隔离及调节等。

- 通信设备：如光纤通信、路由器等，确保电路之间的隔离与稳定性。

优势与特点1.隔离性好：通过光信号传输，可实现高效的电气隔离，提高电路之间的安全性。

2.体积小：PC817光耦体积小巧，适用于电路板空间有限的场合。

3.可靠性高：光电器件无机械触点，寿命长，抗干扰能力强。

4.响应速度快：由于光信号传输速度快，PC817光耦具有较高的响应速度。

结语总的来说，PC817光耦作为一种重要的电子元件，在现代电子技术领域有着广泛的应用。

通过光信号的传输，实现了输入与输出之间的隔离与控制，提高了电路的安全性和稳定性，为各类电子设备的运行提供了可靠保障。

希望通过本文的介绍，读者能更好地了解PC817光耦的原理与应用。

详解PC817光耦的重要参数——CTR值

CTR：发光管的电流和光敏三极管的电流比的最小值。

隔离电压：发光管和光敏三极管的隔离电压的最小值。

光耦的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。

此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。

集电极-发射极电压：集电极-发射极之间的耐压值的最小值光耦什么时候导通?什么时候截至?普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。

线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比(ΔCTR=ΔIC/ΔIF)很接近于直流电流传输比CTR值。

因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。

这是其重要特性。

电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。

当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。

采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%(如4N35)，而pc817则为80%～160%，台湾亿光(如EL817)可达50%～600%。

这表明欲获得同样的输出电流，后者只需较小的输入电流。

因此，CTR参数与晶体管的hFE有某种相似之处。

使用光电耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，必须遵循下列所选用的光电耦合器件必须符合国内和国际的有关隔离击穿电压的标准;由台湾亿光生成生产的EL817系列(如EL817B-F、EL817C-F)光耦合器，目前在国内应用地十分普遍。

鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字信号(高、低电平)，可以用于单片机的输出隔离;所选用的光耦器件必须具有较高的耦合系数。

在开关电源的隔离中，以及设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数，除了必须遵循普通光耦的选取原则外，还必须遵循下列原则：1、推荐采用线性光耦合器，其特点是CTR值能够在一定范围内做线性调整2、光耦合器的电流传输比(CTR)的允许范围是50%～200%。

pc817应用电路实例

PC817应用电路实例引言P C817是一种常用的光耦合器件，广泛应用于电子电路中。

它具备隔离、放大、传输和控制信号等功能，可用于多种电路应用。

本文将介绍几个常见的PC817应用电路实例，并对其工作原理进行简要解析。

1.电压比例器电路电压比例器电路是PC817常见的应用之一。

该电路用于将输入电压转换为与输入电压成比例的输出电压。

其中，P C817作为光耦合器件，将输入电压光耦合到输出侧，实现电气隔离。

1.1电路图+--------+V i n----+--->||||PC817|----Vo ut+--->||+--------+1.2工作原理输入电压Vi n经过限流电阻限制电流，通过发射器端将光信号发送给接收器端。

接收器端根据光强度的变化来控制输出电流，输出端的电压V o ut即与输入电压成比例。

2.断电报警电路断电报警电路是另一种常见的PC817应用。

该电路用于监测输入电源是否正常工作，并在电源断电时触发报警。

2.1电路图+--------+V c c----+----->||+----->|PC817|----Al ar m|||+------>|||+--------+|G N D---+2.2工作原理在正常工作状态下，输入电源Vc c提供电压给P C817。

通过光电传感器将信号传递给输出端，输出端接通报警器，发出报警信号。

当输入电源断电时，PC817无光信号输入，输出端断开，报警信号停止。

3.脉冲发射电路P C817还可以用于脉冲发射电路中。

该电路用于产生干净的脉冲信号，可应用于遥控器、遥感器等领域。

3.1电路图+--------+V i n--+--->||||PC817|--->Pu lse O ut|||G N D--+--->||+--------+3.2工作原理输入脉冲信号Vi n通过限流电阻限制电流，经过光电传感器的发射端发送光信号。

进口光耦817判断与叁数

进口光耦817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<进口光耦817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

PC817

PC817光耦中光敏三极管并联的稳压二极管起什么作用
起到保护光耦的作用
在光敏三极管一端2个引脚上并联一只稳压管
当加在三极管两端的电压超过稳压管稳压值的时候，稳压管击穿导通进入稳压状态，超出的电压会被稳压管吸收，从而保护光耦内置三极管不被高压损坏
pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

pc817工作原理

pc817工作原理
PC817是一款光耦合器件，其工作基于光电耦合效应。

该器件由一个发光二极管（LED）和一个光敏三极管（光导电晶体管）组成。

当电流通过LED时，LED会发出红外光。

这个红外光会被传
输到光敏三极管的发射端，并被其接收。

在光敏三极管的收集端，有一个接收电流的电路。

当光照到光敏三极管的收集端时，会产生一个基极电流。

根据基尔霍夫电流定律，这个基极电流会通过光敏三极管的发射端，形成一个与LED上的输入电流
相对应的输出电流。

通过这种方式，PC817将输入端的电流转换为输出端的光电流。

由于输出电流和输入电流之间没有物理连接，因此可以实现电气隔离。

这使得PC817成为一种常用的电气隔离解决方案。

它可以在工业控制、自动化设备和电源等应用中起到隔离和信号传输的作用。

需要注意的是，PC817还具有输出器件与输入器件之间的电压隔离。

输出器件和输入器件之间存在一个漏电流路径，确保了电压隔离。

这是通过内部电路的设计实现的，以确保输出端能够与输入端隔离，从而满足特定应用中的安全和保护要求。

总之，PC817工作原理基于光电耦合效应，将输入电流转换为输出光电流实现电气隔离。

它是一种常用于工业控制和电源等领域的器件。

pc817应用电路实例

pc817应用电路实例
PC817是一种光耦合器件，常用于隔离输入与输出、信号传输、电气隔离等应用。

以下是PC817的几个应用电路实例：
1. 隔离输入与输出：PC817可用于将输入信号与输出信号进行电气隔离，以保护输入与输出电路的稳定性和安全性。

例如，可以将一个外部开关连接到PC817的输入端，将输出端连接
到微控制器的输入端，实现电气隔离并检测开关状态。

2. 逻辑电平转换：PC817可用作逻辑电平转换器，将低电平信号转换为高电平信号或相反。

例如，可以将
3.3V的逻辑信号
输入到PC817的输入端，通过光耦合器件的输出端输出转换
后的5V逻辑信号，以实现不同电平之间的信号转换。

3. 继电器驱动：PC817可用于驱动继电器，实现对电路的开关控制。

例如，将PC817的输出端连接到继电器的控制端，通
过输入控制信号来驱动继电器的开关动作，从而实现对具有较高电流或电压要求的设备或电路的控制。

4. 电压/电流检测：PC817可用于检测电路中的电压或电流值，并输出与之相对应的信号。

例如，将PC817的输入端连接到
待测电路的电压或电流测量点，通过光耦合器件的输出端输出检测到的电压或电流值。

总之，PC817作为一种常用的光耦合器件，其应用范围广泛，可以用于电气隔离、信号传输、电路输入与输出、电压/电流
检测等各种电路应用中。

以上仅为一些基本的应用电路实例，具体应用仍需根据实际需求进行设计和调整。

详解PC817光耦的重要参数——CTR值

CTR：发光管的电流和光敏三极管的电流比的最小值。

隔离电压：发光管和光敏三极管的隔离电压的最小值。

光耦的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。

此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。

集电极-发射极电压：集电极-发射极之间的耐压值的最小值光耦什么时候导通?什么时候截至?普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。

线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比(ΔCTR=ΔIC/ΔIF)很接近于直流电流传输比CTR值。

因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。

这是其重要特性。

电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。

当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。

采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%(如4N35)，而pc817则为80%～160%，台湾亿光(如EL817)可达50%～600%。

这表明欲获得同样的输出电流，后者只需较小的输入电流。

因此，CTR 参数与晶体管的hFE有某种相似之处。

使用光电耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，必须遵循下列所选用的光电耦合器件必须符合国内和国际的有关隔离击穿电压的标准;由台湾亿光生成生产的EL817系列(如EL817B-F、EL817C-F)光耦合器，目前在国内应用地十分普遍。

鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字信号(高、低电平)，可以用于单片机的输出隔离;所选用的光耦器件必须具有较高的耦合系数。

在开关电源的隔离中，以及设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数，除了必须遵循普通光耦的选取原则外，还必须遵循下列原则：1、推荐采用线性光耦合器，其特点是CTR值能够在一定范围内做线性调整2、光耦合器的电流传输比(CTR)的允许范围是50%～200%。

PC817中文详细资料

Parameter 参数
T sol
260
℃
Symbol Conditions 测试条
数值
符号件
最小典型最大典型
Forward voltage 正向电压 V F IF = 20mA
-
1.2 1.4 V
输入侧
Peak forward voltage 正向峰
值电压
V FM IFM = 0.5A
-
Reverse current 反向电流 IR
B 或C
130 to 400
C或D
200 to 600
A, B 或 C
80 to 400
B, C 或 D
130 to 600
A, B, C 或 D
80 to 600
A, B, C, D 或无标记 50 to 600
图 1 测试电路的频率响应特性曲线图
图 2 测试电路的响应时间
正向电流比(常温)
集电极功耗比(常温)
峰值正向电流与占空比
电流传输比比正向电流
正向电流与正向电压
集电极电流比集电极发射极电压
相对比率与电流传输比常温
集电极发射极饱和电压与常温
集电极暗电流比常温
响应时间与负载电阻
频率响应
集电极发射极饱和电压与正向电流
应用电路：
图 4 打开或关闭 12V 直流电动机的 TTL 控制信号输入电路图图 5 与 TL431 配合的电源反馈电路
光电耦合器 pc817 中文资料
pc817 是常用的线性光藕，广泛用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，常常在各种要求比较精密的功能电路中被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

pc817b光耦传输计算公式

pc817b光耦传输计算公式好的，以下是为您生成的关于“pc817b 光耦传输计算公式”的文章：在电子电路的奇妙世界里，PC817B 光耦可是个相当重要的角色。

要搞清楚它的传输计算，咱们得一步步来。

先来说说 PC817B 光耦到底是啥。

这玩意儿就像是电路中的“通信使者”，负责在输入和输出之间传递信号。

它由发光二极管和光敏三极管组成，通过光的照射来实现信号的传输。

那它的传输计算公式是怎么回事呢？咱们先看一个实际的例子。

有一次，我在实验室里捣鼓一个小电路，就是用 PC817B 光耦来控制一个小电机的转速。

当时我特别想让电机的转速能够根据输入信号精确地变化，这就需要准确计算光耦的传输特性啦。

PC817B 光耦的传输比（CTR）是个关键参数。

一般来说，它的典型值在 80% - 160%之间。

但这只是个范围，具体到每一个光耦，还得实际测量。

比如说，我手头这个 PC817B 光耦，经过测量，它的 CTR 是 120%。

假设输入电流是 I1，输出电流是 I2，那么它们之间的关系可以简单表示为：I2 = CTR × I1 。

如果输入电流 I1 是 5mA，根据上面测量得到的 CTR 是 120%，也就是 1.2，那输出电流 I2 就是 5 × 1.2 = 6mA 。

但这只是理想情况，实际中还得考虑一些其他因素。

比如光耦的工作温度，温度一高，它的性能可能就会受到影响，CTR 可能就没那么稳定啦。

还有，光耦的输入和输出之间也存在着一定的延迟时间。

这在一些对响应速度要求高的电路中可不能忽视。

我记得有一次，就是因为没考虑到这个延迟时间，整个电路的控制效果差了一大截，可把我给郁闷坏了。

另外，PC817B 光耦的耐压值也得注意。

要是超过了它能承受的电压，那可就容易出问题啦。

总之，要准确计算 PC817B 光耦的传输，得综合考虑 CTR、温度、延迟时间、耐压值等多个因素。

只有把这些都搞清楚了，才能让这个小小的光耦在电路中发挥出最大的作用，实现我们想要的功能。

pc817

PC817简介PC817是一种光耦合器件，也被称为光耦隔离器。

它由发光二极管和光敏三极管组成，用于将电气信号从一个电路隔离到另一个电路，以保护电路免受干扰和噪声。

PC817被广泛应用于各种电子设备中，如计算机、通信设备、工业控制系统等。

它能够提供电气隔离，并实现信号的传输和调节，同时具有高隔离电压、低耦合容量和快速响应时间等特点。

结构PC817由两个部分组成：发光二极管和光敏三极管。

发光二极管（LED）是一个用于发射的光源，而光敏三极管（Phototransistor）是一个光敏探测器，用于接收光信号。

发光二极管通常采用红外LED，可以向外发射红外光。

光敏三极管结构类似于普通的三极管，但其基极区域被替换为光敏区域，可以感受到光信号并转换为电信号。

这两个部分通过一个透明的隔离垫（Isolation Barrier）分离，以实现电气隔离。

工作原理PC817的工作原理基于光电效应，其过程如下：1.当外部信号加到PC817的输入端时，输入电流通过LED流过，LED发出红外光。

2.红外光穿过隔离垫，并照射在光敏三极管的光敏区域上。

3.光敏三极管内部的光敏区域吸收红外光，并产生电流。

4.光敏电流通过光敏三极管的集电极输出到PC817的输出端，输出电流与输入电流呈线性关系。

由于发光二极管和光敏三极管之间通过隔离垫隔离，电路之间达到了电气的隔离，从而保护了接收端免受输入端的干扰和噪声。

主要特点PC817具有以下主要特点：1.高隔离电压：PC817能够提供高达2500Vrms的隔离电压，确保电路之间的安全隔离。

2.低耦合容量：PC817具有低耦合容量，减少了信号传输的时间延迟和失真。

3.快速响应时间：PC817具有快速的响应时间，适用于高速数据传输和控制应用。

4.小型封装：PC817具有小型的DIP封装，便于集成到各种电路板中。

5.高可靠性：PC817具有稳定的性能和高可靠性，适用于工业环境下的长期运行。

应用领域PC817在以下领域中得到广泛应用：1.计算机和通信设备：PC817常用于计算机主板、交换机、路由器等设备中，用于隔离和传输信号。

pc817封装尺寸

pc817封装尺寸PC817是一种常用的光耦合器件，其封装尺寸对于使用者非常重要。

本文将详细介绍PC817的封装尺寸，以帮助读者更好地了解和使用该器件。

一、PC817简介PC817是一种双极性输出型光耦合器件，常用于电气隔离和信号传输等应用场合。

它由发光二极管（LED）和光敏三极管（光敏三极管）两部分组成，能够将输入信号转换成光信号，实现对输入信号的隔离和放大。

二、PC817的封装类型PC817采用多种封装类型，其中最常见的是DIP（双列直插）封装和SMD（表面贴装）封装。

不同封装类型的PC817尺寸略有不同，下文将分别介绍这两种常见封装的尺寸。

1. DIP封装PC817的DIP封装，也称为PDIP（塑料双列直插）封装，是一种传统的封装方式。

它采用了直插式引脚，方便焊接和插拔操作。

常见的DIP封装类型有PDIP-4、PDIP-6、PDIP-8等。

PDIP-4封装的PC817尺寸为：- 长度（L）：6.5mm- 宽度（W）：4.6mmPDIP-6封装的PC817尺寸为：- 长度（L）：11.6mm- 宽度（W）：6.5mm- 高度（H）：4.4mmPDIP-8封装的PC817尺寸为：- 长度（L）：13.2mm- 宽度（W）：6.5mm- 高度（H）：4.4mm2. SMD封装PC817的SMD封装，即表面贴装封装，是一种现代化的封装方式。

它主要应用于SMT（表面贴装技术）制造的电路板上。

常见的SMD封装类型有SOIC-4、SOIC-6、SOIC-8等。

SOIC-4封装的PC817尺寸为：- 长度（L）：3.8mm- 宽度（W）：3.8mm- 高度（H）：1.6mmSOIC-6封装的PC817尺寸为：- 宽度（W）：3.9mm- 高度（H）：1.9mmSOIC-8封装的PC817尺寸为：- 长度（L）：5.8mm- 宽度（W）：4.0mm- 高度（H）：1.9mm三、总结PC817是一款常见的光耦合器件，广泛应用于电气隔离和信号传输等领域。
