实验1门电路功能测试及组合逻辑电路设计

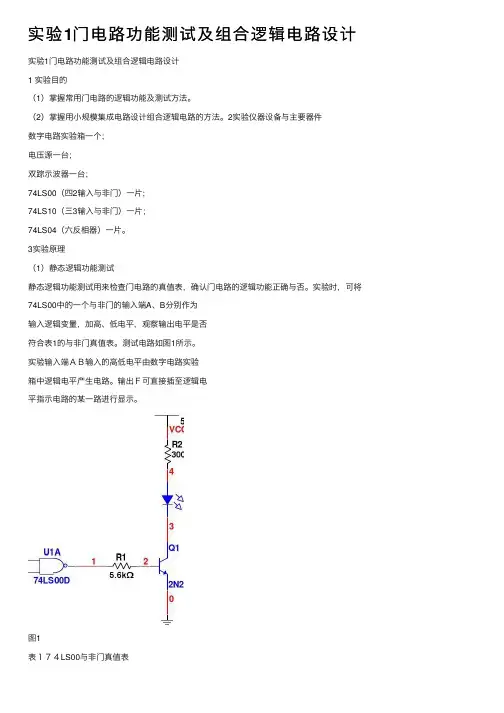

实验1门电路功能测试及组合逻辑电路设计实验1门电路功能测试及组合逻辑电路设计1 实验⽬的（1）掌握常⽤门电路的逻辑功能及测试⽅法。

（2）掌握⽤⼩规模集成电路设计组合逻辑电路的⽅法。

2实验仪器设备与主要器件数字电路实验箱⼀个；电压源⼀台；双踪⽰波器⼀台；74LS00（四2输⼊与⾮门）⼀⽚;74LS10（三3输⼊与⾮门）⼀⽚；74LS04（六反相器）⼀⽚。

3实验原理（1）静态逻辑功能测试静态逻辑功能测试⽤来检查门电路的真值表，确认门电路的逻辑功能正确与否。

实验时，可将74LS00中的⼀个与⾮门的输⼊端A、B分别作为输⼊逻辑变量，加⾼、低电平，观察输出电平是否符合表1的与⾮门真值表。

测试电路如图1所⽰。

实验输⼊端ＡＢ输⼊的⾼低电平由数字电路实验箱中逻辑电平产⽣电路。

输出Ｆ可直接插⾄逻辑电平指⽰电路的某⼀路进⾏显⽰。

图1表１７４LS00与⾮门真值表（2）动态逻辑功能测试动态逻辑功能测试输⼊信号波形和电路图如图2及图3所⽰。

0Vit 图2U1A74LS00D (A)V(B)K=1或0图3动态测试⽤于数字系统运⾏中逻辑功能的检查。

测试时，电路输⼊串⾏数字信号，⽤⽰波器⽐较输⼊与输出信号波形，以此来确定电路的功能。

实验时。

与⾮门输⼊端A加1kHz的脉冲信号Vi，如图2所⽰，另⼀端加上开关信号，观察Ｆ输出波形是否符合功能要求。

４实验内容（１）对７４ＬＳ００进⾏功能测试，按图１实现静态测试，测试结果与表１对照，说明测试的门电路功能是否正确；按图２实现动态功能测试，画出输⼊输出的同步波形图，并说明实验所得的波形是否符合功能要求。

实验1仿真图仿真结果图实验结果；静态测试与表1相符，即74ＬＳ00的四个与⾮门功能均正确。

动态测试结果如下图，波形符合与⾮门功能要求。

（２）分析图４所⽰电路的逻辑功能，将测试结果填⼊表２的Ｆ列中，并写出逻辑表达式。

74LS00N图4实验结果：测试结果如表２所⽰。

逻辑表达式：Ｆ＝ＡＢ＋ＢＣ＋ＡＣ表2 测试结果表（３）设计⼀个控制楼梯电灯的开关控制器。

实验内容实验一基于小规模（SSI）基本门电路的组合逻辑电路设计

z实验内容：实验一基于小规模（SSI）基本门电路的组合逻辑电路设计一、实验目的（1）掌握基于小规模（SSI）基本门电路的组合逻辑电路设计的基本方法；（2）用实验验证所设计电路的逻辑功能。

二、实验内容（1）设计一个裁判电路，如举重比赛有三个裁判，一个主裁判，两个副裁判。

试举是否成功的判决，由每个裁判按下一个自己面前的按钮来决定，只要两个以上的裁判（其中必需包含主裁判）判明成功，表示成功的灯才亮，请设计这个电路。

（2）设计一个优先电路，它有A、B和C三个输入信号，且分别由PA、PB和PC输出，同一时间内只能有一信号通过，其优先顺序：A最先，B其次，C最后。

（3）设计一个2线至4线译码电路。

当A0=0，A1=0时，则B0端输出为1，其余B1、B2、B3各端输出为0；当A0=1，A1=0，则B1端输出为1，其余各端为0；其它状态依此类推，其输出控制三态门，以构成一个频率选择电路。

（4）是设计用两只开关同时控制一只楼梯中电灯的逻辑电路。

（5）试用异或门设计一个四位B/G（二进制码转换格雷码）或G/B的变换。

（6）设计一个实现四舍五入的组合电路。

（7）试设计两个一位二进制数A=B、A>B和A<B的比较电路。

（8）设计一个加减器，即在附加变量M控制下，既能做加法运算又能做减法运算的电路。

三、实验仪器与器材（1）仪器：数字电子技术实验箱、三用表、直流稳压电源、双踪示波器；（2）器材：74LS00 （四—2输入与非门）74LS04 （六非门）74LS20 （二—4输入与非门）74LS32 （四—2输入或门）74LS86 （四—2输入与非门）74LS126 （三态门）等等。

实验二中规模（MSI）常用组合电路及其应用一、实验目的（1）验证几种常用组合逻辑电路的逻辑功能；（2）掌握各种逻辑门的应用。

二、实验内容（1）试用多片8线-3线优先编码器74LS148组成32线-5线优先编码器。

（2）试用多片4线-16线译码器74LS154组成5线-32线译码器。

数字电子技术实验-组合逻辑电路设计

实验箱使用注意事项
学生在使用实验箱时，应注意遵守实验室规定，正确连接电源和信号线，避免短路和过载等事故发生。
实验工具介绍
实验工具类型
数字电子技术实验中常用的实验工具包括万用表、示波器、信号发生器和逻辑分析仪等。
实验工具功能
这些工具用于测量电路的各种参数，如电压、电流、波形等，以及验证电路的功能和性能。
01
02
03
逻辑门
最基本的逻辑元件，如与门、或门、非门等，用于实现基本的逻辑运算。
触发器
用于存储一位二进制信息，具有置位、复位和保持功能。
寄存器
由多个触发器组成，用于存储多位二进制信息。
组合逻辑电路的设计方法
列出真值表
根据逻辑功能，列出输入和输出信号的所有可能取值情况。
写出表达式
根据真值表，列出输出信号的逻辑表达式。
05 实验结果与分析
实验结果展示
实验结果一
根据给定的逻辑函数表达式，成功设计了对应的组合逻辑电路，实现了预期的逻辑功能。
实验结果二
通过仿真软件对所设计的组合逻辑电路进行了仿真测试，验证了电路的正确性和稳定性。
实验结果三
在实际硬件平台上搭建了所设计的组合逻辑电路，经过测试，实现了预期的逻辑功能，验证了电路的可实现性。
路图。
确保电路图清晰易懂，标注必要的说明和标注。
检查电路图的正确性，确保输入与输出之间的逻辑关系正确无误。
连接电路并测试
根据逻辑电路图，正确连接各逻辑门和输入输出端口。
检查连接无误后，进行功能测试，验证电路是否满足设计要求。
如果测试结果不符合预期，检查电路连接和设计，并进行必要的调整和修正。
数字电子技术实验-组合逻辑电路设计

组合逻辑电路的设计实验报告

实验一组合逻辑电路的设计（一）
1.实验目的
1，掌握组合逻辑电路的功能分析与测试
2，学会设计以及实现一位全/减加器电路，以及舍入与检测电路设计。

2.实验器材
74LS00 二输入四与非门
74LS04 六门反向器
74LS10 三输入三与非门
74LS86 二输入四异或门
74LS73 负沿触发JK触发器
74LS74 双D触发器
3.实验内容
1>.设计舍入与检测的逻辑电路：
电路框图
1. 输入：4位8421码,从0000-1001
输入信号接4个开关，从开关输入。

2. 输出：
当8421码>=0101（5）时，有输出F1=1
当8421码中1的个数是奇数时，有输出F2=1,
2>，设计一位全加/全减器
如图所视：
当s=1，时做减法运算，s=0时做加法运算。

A,B,C分别表示减数，被减数，借位（加数，被加数，进位）
4.实验步骤
1>.设计一个舍入与检测逻辑电路：
做出真值表：
作出卡诺图，并求出F1,F2
根据F1F2的表达式做出电路图：
按照电路图连接号电路，并且验证结果是否与设计相符。

2,>设计一位全加/全减器
做出真值表：
F1的卡诺图
F1卡诺图：F2的卡诺图
按照电路图连接号电路，并且验证结果是否与设计相符。

5.实验体会
通过这次试验，我了解了用仪器拼接电路的基本情况。

懂得了从电路图到真实电路的基本过程。

在连接的时候，很容易因为线或者门出现问题。

实验一组合逻辑电路的设计

实验一组合逻辑电路的设计组合逻辑电路是一种电子电路，由逻辑门组成，用于执行特定的逻辑功能。

在本实验中，我们将设计一个基本的组合逻辑电路以及一些常见的组合逻辑电路，包括加法器、减法器、比较器等。

首先，我们将设计一个基本的组合逻辑电路，该电路由两个输入和一个输出组成。

输入可以是0或1，输出将依据输入的值进行逻辑运算得出。

在这个基本电路中，我们将使用两个逻辑门：与门和或门。

与门的真值表如下：输入1输入2输出000010100111与门的布尔表达式是：输出=输入1AND输入2或门的真值表如下：输入1输入2输出000011101111或门的布尔表达式是：输出=输入1OR输入2基于以上真值表和布尔表达式，我们可以通过逻辑门的连接来设计一个基本的组合逻辑电路。

具体设计步骤如下：1.首先，将两个输入引线分别连接到与门和或门的输入端。

这将确保输入的值能够传递到逻辑门中。

2.将与门和或门的输出引线连接到一个输出引线上，以便能够输出最终的逻辑结果。

3.最后，将逻辑门的电源连接到电路的电源上，以确保逻辑门能正常工作。

通过以上步骤，我们就完成了一个基本的组合逻辑电路的设计。

这个电路可以根据输入产生不同的输出，实现不同的逻辑功能。

除了基本的组合逻辑电路，我们还可以设计一些常见的组合逻辑电路，如加法器、减法器和比较器。

加法器是用来执行数字加法的组合逻辑电路。

在一个二进制加法器中，输入是两个二进制数和一个进位位，输出是一个和输出和一个进位位。

加法器的设计可以通过级联多个全加器来实现。

减法器是用来执行数字减法的组合逻辑电路。

在一个二进制减法器中，输入是两个二进制数和一个借位位，输出是一个差输出和一个借位位。

减法器的设计可以通过级联多个全减法器来实现。

比较器是用来比较两个数字的大小的组合逻辑电路。

比较器的输出取决于输入的大小关系。

如果两个输入相等，则输出为0。

如果第一个输入大于第二个输入，则输出为1、如果第一个输入小于第二个输入，则输出为-1、比较器的设计可以通过使用逻辑门和触发器来实现。

实验一组合逻辑电路的设计与测试

实验一组合逻辑电路的设计与测试一、实验目的实验一旨在通过设计和测试一组合逻辑电路，加深对组合逻辑电路的理解和运用。

二、实验器材1.FPGA（现场可编程门阵列）开发板2. 逻辑电路设计软件（如Quartus II）3.逻辑分析仪4.DIP开关5.LED灯三、实验内容1.设计一个4位二进制加法器电路，并实现其功能。

2.使用逻辑电路设计软件进行电路设计。

4.使用逻辑分析仪对电路进行测试，验证其功能和正确性。

四、实验步骤1.根据4位二进制加法器的电路原理图，使用逻辑电路设计软件进行电路设计。

将输入的两个4位二进制数与进位输入进行逻辑运算，得到输出的4位二进制和结果和进位输出。

2.在设计过程中，需要使用逻辑门（如与门、或门、异或门等）来实现电路的功能。

3.在设计完成后，将电路编译，并生成逻辑网表文件。

5.连接DIP开关到FPGA开发板上的输入端口，通过设置DIP开关的状态来设置输入数据。

6.连接LED灯到FPGA开发板上的输出端口，通过LED灯的亮灭来观察输出结果。

7.使用逻辑分析仪对输入数据和输出结果进行测试，验证电路的功能和正确性。

五、实验结果1.在设计完成后，通过DIP开关的设置，输入不同的4位二进制数和进位，观察LED灯输出的结果，验证电路的正确性。

2.使用逻辑分析仪对输入和输出进行测试，检查电路的逻辑运算是否正确。

六、实验总结通过本实验，我们学习了组合逻辑电路的设计和测试方法。

从设计到测试的过程中，我们深入了解了组合逻辑电路的原理和运作方式。

通过观察和测试，我们可以验证电路的正确性和功能是否符合设计要求。

此外，我们还学会了使用逻辑分析仪等工具对电路进行测试和分析，从而提高了我们的实验能力和理论应用能力。

通过这次实验，我们对组合逻辑电路有了更深入的了解，为将来在数字电路设计和工程实践中打下了基础。

实验一组合逻辑电路设计

74LS10三3输入与非门一片
三.实验任务
1对74LS00,74LS20逻辑门进行功能测试。静态测试列出真值表，动态测试画出波形图，并说明测试的门电路功能是否正常。
2分析测试1.7中各个电路逻辑功能并根据测试结果写出它们的逻辑表达式。
3设计控制楼梯电灯的开关控制器。设楼上，楼下各装一个开关，要求两个开关均可以控制楼梯电灯。
4某公司设计一个邮件优先级区分器。该公司收到有A,B,C，三类邮件，A,类的优先级最高，B类次之，C类最低。邮件到达时，其对应的指示灯亮起，提醒工作人员及时处理。当不同类的邮件同时到达时，对优先级最高的邮件先做处理，其对应的指示灯亮，优先级低的暂不理会。按组合逻辑电路的一般设计步骤设计电路完成此功能，输入输出高低电平代表邮件到达。输出端驱动发光二极管指示。
3)分析实验数据，改进电路。
电路如图8所示：
图8
实验结果：可以达到实验目的，实现邮件优先级区分的功能。
电路如图1：
图1
真值表1.1：
A
B
C
0
0
1
0
1
1
1
0
1
1
1
0
表1.1
实验问题：与非门的引脚要连接正确，注意接地线及直流电源
实验结果：由二极管的发光情况可判断出74LS00实现二输入与非门的功能
（2）71LS00的动态逻辑功能测试
实验器材：函数发生器，示波器，74LS00，与非门，开关，直流电压源
实验目的：测试74LS00与非门的逻辑功能
（2）逻辑图b
实验目的：测定逻辑图b的电路功能
实验器材：直流电压源，开关，74LS00与非门
实验内容：根据电路逻辑图画出电路图，由测试结果写出逻辑表达式

实验一实验一组合逻辑电路设计

实验实验一一组合逻辑电路设计一、实验目的1．熟练掌握组合逻辑电路的设计方法与调试方法；2．掌握MSI 译码器和数据选择器的应用； 3．进一步提高排除数字电路故障的能力。

二、实验原理译码器是一种将输入代码转换成特定输出信号的电路。

译码器可实现存贮系统和其它数字系统的地址译码、脉冲分配、程序计数、代码转换和逻辑函数发生以及用来驱动各种显示器件等。

数据选择器是根据地址选择码从多路输入数据中选择一路，送到输出。

数据选择器可以组成数据选通电路，实现多通道数字传输。

中规模集成组合逻辑电路通常带有控制端，利用控制端可以实现多片器件互连，或扩展电路的逻辑功能。

1．译码器74LS13874LS138 为中规模集成3线-8线译码器，其引脚排列如图1-1所示，逻辑功能见表1-2。

该译码器设置有三个使能端STA 、STB 和STC 。

当STA=1，且STB 、STC 都为0时，译码器处于工作状态，否则就禁止译码。

2．数据选择器74LS1518选1数据选择器的引脚图如图1-2所示，引脚功能见表1-2。

通过给定不同的地址代码（即A2A1A0的状态），从8个输入数据中选出一个，送至输出端Y，而Y为反码输出。

真值表表1-2 74LS151真值表三、实验条件1．数字电子技术实验箱、直流稳压电源、数字万用表；2．74LS138（译码器）1片、74LS151（数据选择器）1片、74LS00（与非门）1片、74LS04（非门）1片、74LS20（与非门）1片、74LS32（或门）1片。

四、实验内容及步骤1．试用74LS138构成数据分配器，画出其逻辑电路图，将1H z连续脉冲信号加到电路的输入端，输出端接电平显示发光二极管，改变输入地址码A2、A1、A0的值，观察实验现象，记录实验结果。

2．设计一个报警电路。

当第一路有报警信号时，数码管显示1；当第二路有报警信号时，数码管显示2；当第三路有报警信号时，数码管显示3；当有两路或两路以上有报警信号时，数码管显示8；当无报警信号时，数码管显示0。

实验一组合逻辑电路设计

实验一组合逻辑电路设计一、简介组合逻辑电路是数字电路的一种重要类型，由逻辑门组成，并且没有存储功能。

它的输出只取决于当前的输入状态，与过去的输入状态无关。

本实验旨在设计一组使用逻辑门构成的组合逻辑电路。

二、设计目标本实验的设计目标是实现一个4位2进制加法器电路。

输入为两个4位的二进制数，输出为其和。

为了方便起见，我们假设输入的二进制数已经在输入端以2进制的形式输入。

三、设计思路1.首先，需要设计一个4位的全加器电路，用于对两个位的进位进行处理。

全加器电路由三个输入和两个输出组成。

2.其次，将4个全加器电路组成4位的加法器电路，将各个位的进位进行连接。

3.最后，将输入的两个4位二进制数，以及4个进位信号，分别连接到4个全加器电路的输入端，将各个位的和输出连接到最终的输出端。

四、详细设计1.全加器电路的设计全加器电路有三个输入和两个输出。

其中，三个输入分别为A、B和Cin，分别表示两个相加的输入和进位输入。

两个输出分别为Sum和Cout，分别表示两个输入的和和进位输出。

我们可以使用两个半加器和一个或门来实现全加器电路。

半加器的真值表如下：A B Sum Cout0000011010101101其中，Sum表示两个输入的和，Cout表示两个输入的进位。

将两个半加器按照如下方式连接起来即可构成全加器电路：A --->+------> SumB --->+----------，----> CoutCin --->，--+2.四位加法器电路的设计四位加法器电路由4个全加器电路连接组成。

其中，第一个全加器的输入分别为A0、B0和Cin，输出为S0和C0；第二个全加器的输入分别为A1、B1和C0，输出为S1和C1；依次类推，第三个全加器的输入为A2、B2和C1，输出为S2和C2；第四个全加器的输入为A3、B3和C2，输出为S3和C3将四个全加器按照如下方式连接起来即可构成四位加法器电路：A0--->+---------------->S0B0--->+-------Cin ----，-+-------------------，-------> C0A1---+---->，---------------->S1B1---+---->，-------C0----，--------------，-+---------------，------->C1A2---+------>，---------------->S2B2---+------>，-------C1----，-+---------------->C2A3---+-------+---->，---------------->S3B3---+-----，--------3.输入输出连接将输入的两个4位二进制数依次连接到四位加法器电路的输入端，将四位加法器电路的输出端连接到最终的输出端。
