高纯二氧化硅制备
二氧化硅纳米颗粒的制备及其应用研究
二氧化硅纳米颗粒的制备及其应用研究随着科学技术的不断发展，纳米科技越来越受到人们的关注。
纳米颗粒是一种基础性的纳米材料，其尺寸通常在1-100纳米之间。
二氧化硅（SiO2）是一种广泛使用的材料之一，它在医药、电子、纳米材料等领域都有广泛的应用。
在本文中，我们将探讨二氧化硅纳米颗粒的制备及其应用研究。
一、二氧化硅纳米颗粒的制备方法1. 溶胶-凝胶法溶胶-凝胶法是制备二氧化硅纳米颗粒的一种常见方法。
它涉及将硅酸醇溶液放置在高温高压条件下进行反应，反应产物是一种凝胶物质。
这种方法可以制备出高纯度、相对稳定的SiO2纳米颗粒，这是由于过程中无需引入外部气体或官能团，因此可以减少杂质的产生。
2. 水热法水热法是一种基于高温高压水或水-有机混合物反应的方法。
二氧化硅纳米颗粒的制备通常涉及硅源的预处理，并将其与其他试剂一起溶解。
在溶液中进行恒定的加热和搅拌，最终以水热形式结晶。
这种方法可以优化纳米颗粒的粒径和形状，并能够选择特定的硅源和其他试剂以获得所需的纳米颗粒。
3. 微乳液法微乳液法是一种分散功率环创利用垂直旋向顺序的动力学因素，来控制单氯化硅（SiCl4）的水解和聚合过程。
在这个过程中，SiCl4毒性很大，使用醇和表面活性剂可以改善它的稳定性。
然后，聚合反应在表面活性剂分子内部进行，反应产物直径约为15-100纳米。
二、二氧化硅纳米颗粒的应用研究1. 医疗用途在医学领域，二氧化硅纳米颗粒在癌症治疗和疫苗开发中具有潜在用途。
这是因为SiO2具有良好的生物相容性和低毒性，可以作为药物载体，靶向输送药物到肿瘤组织或免疫系统。
此外，在慢性肺疾病等治疗中，SiO2也用于改善药物的吸附、分布和释放特性。
2. 环保用途二氧化硅纳米颗粒在环境污染治理方面具有潜在的应用价值：其中，纳米颗粒可以利用其高比表面积和表面反应性来改进催化反应、分离和吸附，从而提高其处理吸附物的效率和选择性。
此外，通过表面修饰和功能化，可以引入目标物的特异性，以增强环境污染处理的选择性。
【精选】电解二氧化硅制备高纯硅
物理法：冶金法
分凝除杂 真空高温蒸发除杂
真空氧化除杂
酸浸除杂 造渣除杂
如果可以直接电解高纯二氧化硅制备高纯硅，将可以避免由于高温 碳还原引入杂质从而大大减少后续繁琐的提纯工序。
然而一直以来，人们普遍认为只有具有一定导电性的材料才可用做电 极材料，而二氧化硅是“相当绝缘”的绝缘体，因此似乎把二氧化硅作为 工作电极电解制备高纯硅的想法不可能实现。
SiO2 3C 16001800C SiC 2CO 2SiC SiO2 3Si 2CO
纯化方法有： 化学法：三氯氢硅氢还原法
Si 3HCl 280300C SiHCl3 H 2 SiHCl3 H 2 1100C Si 3HCl
然而这只是实现高效便捷制取高纯硅的第的难点。工业上得到的二氧 化硅原料，纯度可以达到99.5%，但距对产物的纯度要求还差很远。 因此还要在制备过程中阻碍原料中杂质进入硅中，或者通过简单的 过程得以纯化。结晶过程和电化学制备过程都有纯化的作用，且避 免了碳高温还原时二氧化硅时碳中杂质的引入。但如何达到极高的 纯度的要求，仍不是一个简单的问题。目前为止，工业上制备高纯 硅的方法仍以高温碳还原为主。08年出版的《10000个科学难题---化 学卷》中该问题被列为189个化学前沿难题之一。
在体系的温度下（850℃）电解产物Si是导体，具有导电性；反应得 到的导电硅与未反应的二氧化硅又成了新的交界面，从而使反应的线状 区域不断向二氧化硅内部推移，从而使二氧化硅的材料整体都变成了硅。
值得注意的是，当原有二氧化硅被还原为单质硅时，氧离子移出 并向正极移动，由于体积的明显缩小，电解产生的硅颗粒间会有大量 空隙，这些空隙可以使熔融电解质流入，从而使反应界面的氧离子可 以方便的迁移到熔融电解质中，进而向正极迁移，完成电荷转移。
高纯超细二氧化硅的生产
开发 的新 的技术方案为 ： 通过对 目前较 多 采用 的粉碎 制 备 超细 二 氧化硅 生产 过 程 的改进 ，开发 的新 的制 备高 纯超 细二氧化硅 的生产方法 ，其特殊之处在于 ：处理后的高压气体以 ０－６ＭＰａ １．２ＭＰａ压力经不 锈钢管道到达气流粉碎机喷嘴 ，经气流粉碎机喷嘴处理后 ，形成超音速 ｌ～３倍高速气体 ； 同时 ，自喷嘴喷 出的气体体积瞬间膨胀 ，压力降至常压 ，温度瞬间降低至 ２０ ℃以下 ，带动 由加料 口进入的原材料高速运动并相互碰撞 ，达到粉碎 目的；原材料为结晶型纯度 ９９．９０％ ９９。９９％的二氧化硅粉体 ，最终产品纯度 ９９．９９０％ 一９９．９９９％、粒度 ５０００—１００００目。 我们开发 的新 的高纯超细二氧化硅的生产方法 ，其进一步改进在于 ：所述高压气体 的处 理过程如下 ：干净新鲜空气经空气压缩机压缩 ，形成 ０．６～１．２ ＭＰａ高压气体 ；经不锈钢管道 进入储气罐进行油水分离 ；进入过滤器进行精密过滤 ，形成较纯净的高压气体 ；接着进人露 点 一４Ｏ℃的冷冻干燥机进行冷冻干燥 ；再进入过滤器进行高精密过滤 ，最终形成低温高纯高 压气 体 。 在制备高纯超细二氧化硅 的生产方法 中，我们在气流粉碎过程 中首先对气流粉碎机粉碎 室内壁和管道 内壁采用耐磨材料进行涂层处理 ，内壁涂层处理主要成分 ：聚氨酯高分子材料 和高 纯二 氧化硅 。 新 的方 法具 有 以下优 点 ： １提纯技术 ：配置提纯溶液 ，排放无污染 ； ２粉碎过程无粉尘排放 ；
高压气体进入气 流粉碎机粉碎室 ，经特殊喷嘴喷射形成超高速气流 ，带动经加料仓进入 的物料高速运动 ，高速运动的物料互相碰撞 ，达到粉碎的 目的。粉碎后 的颗粒随上升气流到 达分级室，分级机高速运转 ，不合格的大颗粒甩到外壁下降到粉碎室再次粉碎 ，合格的颗粒 进入 旋风 分离 机进 行 不 同细度 的分离 分级 包装 ，最终 形成 不 同规 格 的产 成 品 。
二氧化硅微球的可控制备
二氧化硅微球的可控制备二氧化硅微球是一种具有广泛应用前景的材料，其制备的可控性对于其性能和应用具有重要影响。
本文将介绍几种常见的可控制备二氧化硅微球的方法，并讨论其优缺点。
一、溶胶-凝胶法溶胶-凝胶法是制备二氧化硅微球常用的方法之一。
首先，通过水解和缩聚反应制备溶胶，然后将溶胶滴入某种油相中，形成乳液。
接下来，通过热处理或化学反应使溶胶凝胶化，生成二氧化硅微球。
该方法具有制备工艺简单、可控性较好的优点，但对于微球的尺寸和形貌的控制有一定的局限性。
二、模板法模板法是制备二氧化硅微球的常用方法之一。
该方法通过选择合适的模板和二氧化硅前体，将前体溶液浸渍到模板孔道中，并经过一系列的处理步骤，如溶胶凝胶化、模板的去除等，最终得到二氧化硅微球。
该方法可以通过选择不同的模板和处理条件，实现对微球尺寸、孔结构等性质的可控制备。
然而，模板法需要使用模板，且模板的去除步骤可能会对微球的形貌和结构产生一定的影响。
三、微乳液法微乳液法是一种通过调控乳液的性质来制备二氧化硅微球的方法。
该方法将溶胶和乳化剂加入到水相中，形成稳定的微乳液。
接下来，通过水解和凝胶化反应，将溶胶转变为二氧化硅微球。
微乳液法具有制备过程简单、可控性较好的优点，且可以制备出具有较高比表面积和孔结构的二氧化硅微球。
然而，微乳液法对乳液的稳定性要求较高，且溶胶的浓度和pH值等因素也会对微球的形貌和性质产生影响。
四、气相法气相法是一种通过气相沉积的方式制备二氧化硅微球的方法。
该方法通常采用化学气相沉积（CVD）或物理气相沉积（PVD）的方法，通过控制沉积条件和前体气体的浓度，使二氧化硅在载体表面沉积并形成微球。
气相法可以制备出具有高纯度和较大尺寸的二氧化硅微球，但对于微球的形貌和孔结构的控制相对较难。
可控制备二氧化硅微球的方法有溶胶-凝胶法、模板法、微乳液法和气相法等。
这些方法各有优缺点，可以根据具体需求选择合适的方法进行制备。
未来，随着材料科学和制备技术的发展，相信可控制备二氧化硅微球的方法将得到进一步改进和创新，使其在更广泛的领域得到应用。
二氧化硅纳米颗粒的合成与表征

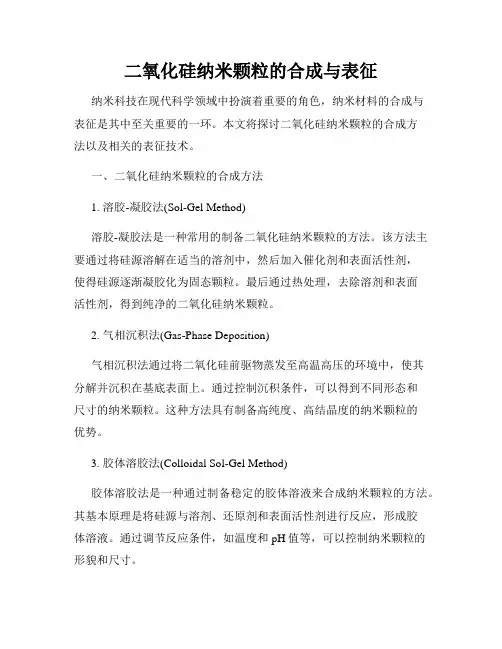

二氧化硅纳米颗粒的合成与表征纳米科技在现代科学领域中扮演着重要的角色，纳米材料的合成与表征是其中至关重要的一环。
本文将探讨二氧化硅纳米颗粒的合成方法以及相关的表征技术。
一、二氧化硅纳米颗粒的合成方法1. 溶胶-凝胶法(Sol-Gel Method)溶胶-凝胶法是一种常用的制备二氧化硅纳米颗粒的方法。
该方法主要通过将硅源溶解在适当的溶剂中，然后加入催化剂和表面活性剂，使得硅源逐渐凝胶化为固态颗粒。
最后通过热处理，去除溶剂和表面活性剂，得到纯净的二氧化硅纳米颗粒。
2. 气相沉积法(Gas-Phase Deposition)气相沉积法通过将二氧化硅前驱物蒸发至高温高压的环境中，使其分解并沉积在基底表面上。
通过控制沉积条件，可以得到不同形态和尺寸的纳米颗粒。
这种方法具有制备高纯度、高结晶度的纳米颗粒的优势。
3. 胶体溶胶法(Colloidal Sol-Gel Method)胶体溶胶法是一种通过制备稳定的胶体溶液来合成纳米颗粒的方法。
其基本原理是将硅源与溶剂、还原剂和表面活性剂进行反应，形成胶体溶液。
通过调节反应条件，如温度和pH值等，可以控制纳米颗粒的形貌和尺寸。
二、二氧化硅纳米颗粒的表征技术1. 扫描电子显微镜(SEM)扫描电子显微镜是一种常用的表征纳米颗粒形貌和尺寸的技术。
通过扫描电子束照射样品表面，获得样品表面形貌的高分辨率图像。
利用SEM可以观察到纳米颗粒的形貌、大小和分布情况。
2. 透射电子显微镜(TEM)透射电子显微镜是一种表征纳米颗粒内部结构的重要工具。
通过将电子束穿过样品，得到电子衍射图样和高分辨率图像。
透射电子显微镜可以揭示纳米颗粒的晶体结构、晶格参数以及纳米颗粒之间的相互作用。
3. X射线衍射(XRD)X射线衍射是一种用来表征纳米颗粒晶体结构的方法。
通过使X射线入射到样品表面，观察X射线的衍射图案，可以确定纳米颗粒的晶体结构、晶格常数和晶体尺寸等信息。
4. 红外光谱(IR)红外光谱可以用来表征纳米颗粒的表面官能团和化学组成。
二氧化硅提纯的化学方程式
二氧化硅提纯的化学方程式全文共四篇示例，供读者参考第一篇示例：二氧化硅是一种常见的化学物质，也称为二氧化硅，化学式为SiO2。
它是许多矿物中的主要成分，例如石英、玻璃和陶瓷等。
二氧化硅在工业和科学领域广泛应用，因为它具有很强的化学稳定性、高的熔点和硬度，以及良好的绝缘性能。
在某些情况下需要对二氧化硅进行提纯，以满足特定的需求。
接下来，我们将探讨二氧化硅提纯的化学方程式。
二氧化硅提纯的过程通常涉及以下几个步骤：提取原料、净化原料、提取目标产品和最终干燥。
原料通常是含有杂质的粗石英矿石。
这些杂质可能是其他金属氧化物、水合物或有机物等。
为了提取出纯净的二氧化硅，首先需要将矿石中的杂质去除。
净化原料的过程通常包括酸洗、溶解、沉淀和过滤等步骤。
在酸洗步骤中，矿石经过浓硫酸、盐酸或氢氟酸的处理，去除表面附着物和一部分杂质。
然后，在溶解步骤中，将矿石加入氢氧化钠或氢氧化钾溶液中，使二氧化硅溶解形成硅酸盐。
接着通过沉淀和过滤等操作，将溶液中的杂质去除，得到纯净的硅酸盐。
提取目标产品时，硅酸盐经过热解或水解等反应，得到初步提纯的二氧化硅。
在热解过程中，硅酸盐经过加热分解，生成硅酸铝、氧化铝等氧化物，并将它们转化为二氧化硅。
在水解过程中，硅酸盐经过加水反应，生成硅酸和其他离子，然后通过加热干燥，将硅酸转化为二氧化硅，得到提纯的产物。
最终，在干燥过程中，将二氧化硅产物加热至适当温度，使其脱除水分和溶剂等残留物，得到干燥、纯净的二氧化硅。
整个提纯过程中，需要精密控制温度、压力和反应时间等参数，以确保得到高纯度的二氧化硅产品。
二氧化硅提纯的化学方程式涉及多个步骤和反应。
通过适当的处理和操作，可以将含有杂质的原料提取出高纯度的二氧化硅，满足不同领域的需求。
希望本文能够为二氧化硅提纯的研究和应用提供一定的参考和帮助。
第二篇示例：二氧化硅是一种常见的化合物，化学式为SiO2。
在工业生产中，常常需要对二氧化硅进行提纯，以获得高纯度的二氧化硅用于电子器件、玻璃制品等领域。
电解二氧化硅制备高纯硅
短暂的迟滞后，电解电流迅速增加，电解过程得以流畅进行。然而，
研究表明二氧化硅并不存在这种导电相。 电解过程的发生一定要求电极本身在某种状况下具有导电性吗？
研究人员认为，该体系中负极的电荷传递过程不是发生在导电电极
和熔融电解质两相的相界面，而是发生在导电电极（钨丝）、工作电极
（石英）、熔融电解质（熔融氯化钙，熔融状态下氧离子在其中的溶解 度较大，有利于离子的迁移）三相界面。
硅的方法仍以高温碳还原为主。08年出版的《10000个科学难题---化
学卷》中该问题被列为189个化学前沿难题之一。
上的硅，控制杂质是关键，也是最核心的难点。工业上得到的二氧
化硅原料，纯度可以达到99.5%，但距对产物的纯度要求还差很远。 因此还要在制备过程中阻碍原料中杂质进入硅中，或者通过简单的
过程得以纯化。结晶过程和电化学制备过程都有纯化的作用，且避
免了碳高温还原时二氧化硅时碳中杂质的引入。但如何达到极高的 纯度的要求，仍不是一个简单的问题。目前为止，工业上制备高纯
工作电极电解制备高纯硅的想法不可能实现。
2003年Nature.Materials报道了题为“Pinpoint and bulk electrochemical reduction of insulating silicon dioxide to silicon”的成果。
1V, @850℃ melting CaCl2 for 1h. 电解前（透明板为石英， 金属丝为钨丝） 电解后，已除去钨丝（XRD 结果表明其主要成分为Si）
另外，如左图所示，反应
的横向进度明显快于纵向。由 此可知，虽然随着反应的进行
反应边界逐渐扩大，但由于电
解质缝隙狭窄增加了融盐对的 电阻率，而横向上的电解质电
二氧化硅制备方法
二氧化硅制备方法二氧化硅是一种常见的无机化合物，常用于制备光纤、玻璃、陶瓷、高级硅橡胶等材料。
目前，常用的二氧化硅制备方法主要包括矿石法、气相法和凝胶法。
矿石法是最传统且最常用的二氧化硅制备方法，该方法主要是将含有硅矿石的矿石料在高温下与氧气进行反应，将硅矿石中的二氧化硅分离出来。
常见的硅矿石有石英、硅灰石等。
具体操作步骤如下：1. 将硅矿石破碎成较小的颗粒。
2. 将破碎的硅矿石放入电炉中，加热至高温（约1500）。
3. 向电炉中通入氧气，使硅矿石中的二氧化硅与氧气反应生成气态的二氧化硅。
4. 将产生的气态二氧化硅冷却、凝固，并收集得到固态二氧化硅。
气相法是制备高纯度二氧化硅的常用方法，该方法主要利用气态化合物通过气相反应生成二氧化硅。
常见的气相法制备方法有氯化硅热分解法、硅烷燃烧法等。
以下以氯化硅热分解法为例进行说明：1. 将氯化硅气体（SiCl4）引入反应腔中。
2. 在高温（约1000）条件下，氯化硅气体分解生成氯化氢和二氧化硅。
3. 利用先对气体进行冷却凝固，然后过滤和洗涤，得到固态的高纯度二氧化硅。
凝胶法是较新的二氧化硅制备方法，该方法以溶胶和凝胶为中间阶段，通过控制悬浮液中颗粒的凝聚和成核来制备二氧化硅。
常见的凝胶法制备方法有溶胶-凝胶法和乳浆法等。
以溶胶-凝胶法为例进行说明：1. 将硅源溶解在水、酒精等溶剂中，形成溶胶。
2. 在搅拌的同时，加入适量的酸、碱等，调节溶胶的酸碱度，促进溶胶的凝聚。
3. 在适当的温度下进行水解缩聚反应，生成凝胶。
4. 对凝胶进行热处理，使其失去溶剂并形成固态的二氧化硅凝胶。
5. 将二氧化硅凝胶破碎、煅烧，得到所需的二氧化硅产品。
综上所述，二氧化硅制备方法主要包括矿石法、气相法和凝胶法。
不同的方法适用于不同的场景和需求，选择合适的方法可以有效提高二氧化硅的制备效率和产品质量。
一种利用稻壳制取高纯二氧化硅工艺方法及装置[发明专利]
![一种利用稻壳制取高纯二氧化硅工艺方法及装置[发明专利]](https://img.taocdn.com/s3/m/4ec2469e31b765ce040814bf.png)
专利名称：一种利用稻壳制取高纯二氧化硅工艺方法及装置专利类型：发明专利
发明人：刘建文
申请号：CN200510031636.3
申请日：20050531
公开号：CN1803599A
公开日：
20060719
专利内容由知识产权出版社提供
摘要：一种利用稻壳制取高纯二氧化硅工艺方法及装置，采用常规焙烧和酸洗相结合法提取稻壳中二氧化硅，其工艺是将稻壳筛分除泥砂、尘土，干燥稻壳，再控温干馏炭化获炭化稻壳及回收化学品与稻壳煤气，控温干馏炭化控温为400℃－500℃。
将炭化稻壳酸洗去除炭化稻壳中碱金属杂质元素，干燥水洗酸后的炭化稻壳即可制得氮化硅、碳化硅颗粒与晶须含炭原料；将干燥的水洗酸后的炭化稻壳控温燃烧得无定形二氧化硅作为氮化硅、碳化硅晶须用含硅原料，控温燃烧控温500℃－600℃。
也可在稻壳炭化酸洗去除炭化稻壳中碱金属杂质元素，直接用纯水洗涤控温燃烧后的酸洗炭化稻壳得高纯超细白炭黑产品。
所用工艺装置包括干燥装置、控温干馏或炭化装置、酸洗装置和控温燃烧装置。
申请人：株洲工学院科技开发部
地址：412007 湖南省株洲市荷塘区火把冲
国籍：CN
代理机构：湖南兆弘专利事务所
代理人：赵洪
更多信息请下载全文后查看。
工业制取高纯硅的化学方程式
工业制取高纯硅的化学方程式
工业制取高纯硅的化学方程式是SiO2 + 2C → Si + 2CO，在工业领域中，高纯硅是一种很重要的材料，广泛应用于冶金、化工、电子、光电、航空航天等领域中。
制取高纯硅需要经过多道工序，一般可以分为三个阶段：硅源采集、硅源精炼和高纯度硅成型。
硅源采集阶段主要是从天然硅源中采集硅石，硅石中含有较高的
二氧化硅和杂质。
在硅源精炼阶段中，我们采用炭热还原法来制造高
纯度硅。
首先，硅石经过碾磨、混合后加入碳粉，然后这个混合物放
入高温电炉中加热，高温下碳与二氧化硅反应生成二氧化碳和SiC。
此时，SiC与二氧化硅继续反应，生成Si和CO。
在高纯度硅成型阶段，我们采用多种方法来制造高纯度硅，如熔
化法、气相输运沉积法等，将这些方法与硅石精炼工艺相结合，从而
得到高纯度的硅。
为了获得更高的制品质量，我们还需要对高纯度硅进行进一步的
处理和加工。
常见的加工方法包括晶体生长、光刻和成膜，这些方法
能够使高纯度硅的用途更加广泛。
总之，高纯度硅的制造是一个复杂的过程，需要经过多道工序来
完成。
在遵循安全、环保、高质量的生产原则下，我们可以获得优质
的高纯度硅，从而为各个行业提供可靠的材料基础。
微硅粉生产工艺流程
微硅粉生产工艺流程1. 原料准备微硅粉的主要原料是硅石，通常选择高纯度的二氧化硅（SiO2）作为原料。
在原料准备阶段，需要进行以下步骤： - 原料筛选：选择合适的硅石矿石，去除杂质和含水率较高的部分。
- 破碎：将选好的硅石进行机械破碎，使其颗粒大小适中。
2. 硅石预处理硅石预处理的目的是去除硫、铁等杂质，并使得硅石颗粒更加细小。
主要步骤包括：- 洗涤：将硅石用水洗涤，去除表面附着物。
- 磁选：利用磁性材料吸附铁等有害杂质。
- 预焙：将洗净后的硅石放入预焙窑中，在高温下进行预焙处理，使其颗粒更加细小。
3. 硫化在微硅粉生产过程中，为了提高产品质量和增加产量，通常会进行硫化处理。
主要步骤包括： - 加硫剂：将经过预处理的硅石与硫化剂混合，使其充分接触。
- 硫化反应：在高温下进行硫化反应，使硅石中的硫和硅发生化学反应，生成二硫化硅（SiS2）。
4. 硅粉制备经过硫化处理后的硅石需要进行进一步的制备工序，以得到微硅粉。
主要步骤包括：- 破碎：将经过硫化处理后的硅石进行机械破碎，使其颗粒更加细小。
- 磨碎：使用球磨机等设备对破碎后的硅石进行进一步的细碎处理。
- 分级：通过筛分设备对磨碎后的物料进行分级，得到不同粒径范围内的微硅粉。
5. 补充剂添加为了提高微硅粉产品的性能和适用范围，通常会添加一些补充剂。
主要步骤包括：- 补充剂准备：将需要添加的补充剂按一定比例混合，并进行必要的预处理。
-添加补充剂：将补充剂均匀地加入到微硅粉中，通过搅拌等方式使其充分混合。
6. 粉体处理在微硅粉生产过程中，还需要进行一些粉体处理工序，以提高产品的质量和性能。
主要步骤包括： - 烘干：将添加了补充剂的微硅粉进行烘干处理，去除水分和其他挥发性物质。
- 筛分：使用筛分设备对烘干后的微硅粉进行筛分，去除过大或过小的颗粒。
- 包装：将经过筛分的微硅粉按一定规格进行包装，并进行必要的密封和标识。
7. 质检与存储为了确保微硅粉产品的质量和稳定性，在生产过程中需要进行质检，并对成品进行储存。
二氧化硅制作原料
二氧化硅制作原料
二氧化硅的制作原料可以从以下几个方面考虑：
1. 石英砂：石英砂是最常用的制备二氧化硅的原料，它是一种含有高纯度二氧化硅的自然矿石。
石英砂经过研磨、洗涤等处理后，可以得到高纯度的二氧化硅。
2. 硅酸盐矿石：硅酸盐矿石是含有较高硅酸盐含量的矿石，如长石、云母等矿石。
通过熔融、浸出等工艺，可以从硅酸盐矿石中提取出二氧化硅。
3. 冶炼废渣：一些金属冶炼的过程中产生的废渣中含有较高的二氧化硅。
这些废渣经过特定的处理，可以回收二氧化硅作为原料。
4. 工业副产物：一些工业过程中产生的副产物中含有二氧化硅，如冶金、电子、玻璃加工等行业。
这些副产物可以作为二氧化硅的制备原料。
以上是一些常见的二氧化硅制作原料，具体选择哪种原料取决于二氧化硅的纯度要求、工艺条件和经济考虑等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高纯二氧化硅制备
高纯二氧化硅可以通过以下步骤进行制备：
1. 原料准备：选择纯净无杂质的硅源，如硅酸钠、硅酸铝、硅酸钾等，并将其粉碎成细粉。
2. 溶液制备：将硅源溶解在去离子水中，按照一定的配比加入盐酸或硫酸等酸性物质来调整溶液的酸碱度。
3. 沉淀生成：将溶液慢慢加入搅拌的反应器中，同时进行搅拌和加热。
在反应过程中，溶液中的硅源与酸反应生成硅酸，然后发生聚合和沉淀反应，形成二氧化硅的胶体颗粒。
4. 过滤和洗涤：将沉淀的二氧化硅胶体颗粒用过滤器或离心机进行分离，然后用去离子水洗涤多次，以去除多余的酸和杂质。
5. 干燥和煅烧：将洗涤后的二氧化硅进行干燥，可采用自然晾干或低温干燥的方法。
然后将干燥的二氧化硅进行煅烧，通过高温热处理来进一步提高其纯度。
6. 纯化和分级：对煅烧后的二氧化硅进行纯化处理，以去除残留的杂质和颗粒。
可以采用酸碱处理、溶剂提取、离子交换等方法进行纯化。
最后对纯化后的二氧化硅进行粒度分级，以得到所需的高纯度二氧化硅粉末。
需要注意的是，在整个制备过程中，要保持操作环境的洁净，尽量避免外部杂质的进入，以提高二氧化硅的纯度。
