陶瓷粉体成分
主要陶瓷粉体
主要陶瓷粉体
主要陶瓷粉体包括以下几种：
1. 氧化铝粉：具有高硬度、高熔点、高耐火度、化学性能稳定等特点，是制造陶瓷的主要原料。
2. 氧化锆粉：具有高硬度、高韧性、耐磨性、耐腐蚀等优点，广泛用于制造陶瓷刀具、陶瓷轴承等产品。
3. 碳化硅粉：具有高硬度、高耐磨性、耐高温等特点，主要用于制造陶瓷切割工具、陶瓷研磨材料等。
4. 氮化硅粉：具有高硬度、高耐磨性、耐腐蚀等特点，广泛用于制造陶瓷密封件、陶瓷轴承等产品。
5. 钛酸钡粉：具有高介电常数、高介电强度等特点，主要用于制造陶瓷电容器等产品。
6. 氧化铈粉：具有优异的化学稳定性和高温稳定性，广泛用于制造陶瓷色料、陶瓷催化剂等产品。
以上是几种主要的陶瓷粉体，每种粉体都具有独特的物理和化学性质，在陶瓷制造中发挥着重要的作用。

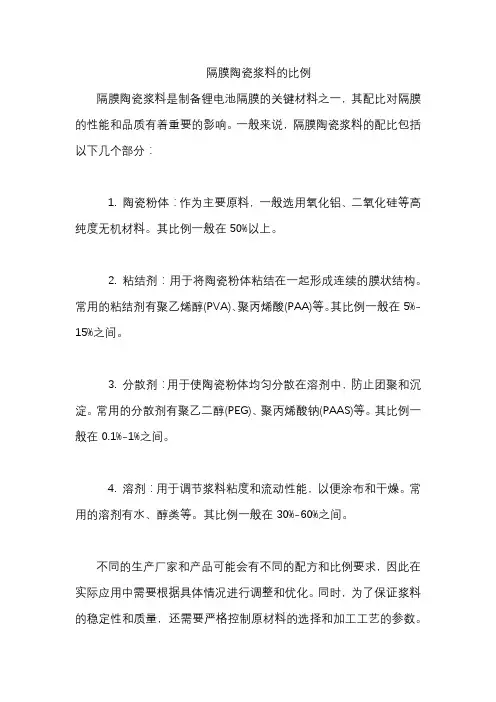

隔膜陶瓷浆料的比例
隔膜陶瓷浆料的比例
隔膜陶瓷浆料是制备锂电池隔膜的关键材料之一，其配比对隔膜的性能和品质有着重要的影响。
一般来说，隔膜陶瓷浆料的配比包括以下几个部分：
1. 陶瓷粉体：作为主要原料，一般选用氧化铝、二氧化硅等高纯度无机材料。
其比例一般在50%以上。
2. 粘结剂：用于将陶瓷粉体粘结在一起形成连续的膜状结构。
常用的粘结剂有聚乙烯醇(PVA)、聚丙烯酸(PAA)等。
其比例一般在5%-15%之间。
3. 分散剂：用于使陶瓷粉体均匀分散在溶剂中，防止团聚和沉淀。
常用的分散剂有聚乙二醇(PEG)、聚丙烯酸钠(PAAS)等。
其比例一般在0.1%-1%之间。
4. 溶剂：用于调节浆料粘度和流动性能，以便涂布和干燥。
常用的溶剂有水、醇类等。
其比例一般在30%-60%之间。
不同的生产厂家和产品可能会有不同的配方和比例要求，因此在实际应用中需要根据具体情况进行调整和优化。
同时，为了保证浆料的稳定性和质量，还需要严格控制原材料的选择和加工工艺的参数。
【精品文章】碳化锆(ZrC)陶瓷粉体的制备方法综述
碳化锆(ZrC)陶瓷粉体的制备方法综述
碳化锆(ZrC)陶瓷材料具有高熔点、高硬度、优异的力学性能、以及高导电（热）率和优异的抗氧化烧蚀性能，作为超高温陶瓷材料体系之一，可以作为防热材料应用于航天飞行器以及推进系统，如航天飞机的机翼前缘、高超音速超燃冲压发动机等。
ZrC陶瓷材料的晶格结构如图1所示。
Zr原子构成紧密的立方晶格，C原子处于晶格的八面体间隙位置，所以ZrC的晶体结构属于典型的NaCl型面心立方结构。
ZrC晶格常数
a=0.46930nm，C原子和Zr原子半径比0.481。
图1 ZrC陶瓷材料的晶格结构
为了制备粒径均匀且纯度较高的ZrC陶瓷粉体，国内外研究人员针对ZrC陶瓷粉体的制备展开了一些研究。
目前关于ZrC粉体的制备方法主要有：电弧炉碳热还原法、自蔓延高温合成法（SHS）、溶胶-凝胶法以及高能球磨法等。
1.电弧炉碳热还原法
电弧炉碳热还原法是目前工业制备最为有效的方法，其方法是以锆英砂或斜锆石为前驱体，进而在高温高压下通过碳热还原反应生成ZrC粉体，其反应机理为：
反应过程中应该严格控制电弧炉的温度，若反应温度过低，则导致排除的SiO较少，进而导致生成ZrC粉体中含有较多的杂质相Si和C，进而影响ZrC粉体的纯度。
采用电弧炉碳热还原法制备ZrC粉体具有设备结构简单操作简单，但其成本较高且制备的ZrC粉体粒径较大。
图2为采用ZrO2。
固相法制备陶瓷粉体
固相反应法生产陶瓷粉体一、 固相反应法的特点固相法是通过从固相到固相的变化来制造粉体，其特征是不像气相法和液相法伴随有气相→固相、液相→固相那样的状态（相）变化。
对于气相或液相，分子（原子）有很大的易动度，所以集合状态是均匀的，对外界条件的反应很敏感。
另一方面，对于固相，分子（原子）的扩散很迟缓，集合状态是多样的。
固相法其原料本身是固体，这较之于液体和气体都有很大的差异。
固相法所得的固相粉体和最初固相原料可以使同一物质，也可以不是同一物质。
[1]二、 物质粉末化机理一类是将大块物质极细地分割，称作尺寸降低过程，其特点是物质无变化，常用的方法是机械粉碎（用普通球磨、振磨、搅拌磨、高能球磨、喷射磨等进行粉碎），化学处理（溶出法）等。
另一类是将最小单位（分子或原子）组合，称作构筑过程，其特征是物质发生了变化，常用的方法有热分解法（大多数是盐的分解），固相反应法（大多数是化合物，包括化合反应和氧化还原反应），火花放电法（常用金属铝产生氢氧化铝）等。
三、 固相反应的具体方法1、 机械粉碎法主要应用是球磨法，机械球磨法工艺的主要目的包括离子尺寸的减小、固态合金化、混合或融合以及改变离子的形状。
目前已形成各种方法，如滚转磨、振动磨和平面磨。
采用球磨方法，控制适合的条件可以得到纯元素、合金或者是复合材料的纳米粒子。
其特点是操作简单、成本低，但产品容易被污染，因此纯度低，颗粒分布不均匀[2]。
2、热分解法热分解反应不仅仅限于固相，气体和液体也可引发热分解反应，在此只讨论固相的分解反应，固相热分解生成新的固相系统，常用如下式子表示（S 代表固相、G 代表气相）：1211212S S G S S G G →+→++第一个式子是最普通的，第二个式子是第一个式子的特殊情况。
热分解反应基本是第一式的情况。
3、 固相反应法由固相热分解可获得单一的金属氧化物，但氧化物以外的物质，如碳化物、硅化物、氮化物等以及含两种金属元素以上的氧化物制成的化合物，仅仅用热分解就很难制备，通常是按最终合成所需组成的原料化合，再用高温使其反应的方法，其一般工序如左图所示。
陶瓷粉体基础表征
高温陶瓷材料在高温环境下表现出良 好的抗氧化性、抗蠕变性和高温强度， 使其成为高温环境下应用的理想材料。
高温陶瓷材料的制备通常需要经过复 杂的合成和烧结过程，以确保其具有 优良的力学性能、化学稳定性和高温 稳定性。
电子陶瓷材料
电子陶瓷材料是指具有优良电性 能的陶瓷材料，广泛应用于电子 元器件、集成电路、传感器等领
针对不同应用领域，研究具有 特定性能需求的陶瓷粉体，拓 展其在能源、环境、生物医学 等领域的应用。
加强跨学科合作，将陶瓷粉体 科学与材料科学、物理学、化 学等学科进行有机结合，推动 陶瓷粉体科学的发展。
感谢您的观看
THANKS
多孔陶瓷材料的孔径、孔隙率、比表面积等参数对其性能和应用具有重要影响，需 要根据具体应用需求进行优化设计。
06 结论与展望
研究结论
陶瓷粉体的形貌、粒径、化学 组成等基础性质对陶瓷材料的
性能具有重要影响。
通过先进的表征技术，如X射线 衍射、扫描电子显微镜、透射 电子显微镜等，可以深入了解 陶瓷粉体的结构和性质。
总结词
液相法是一种通过溶液中的化学反应来制备陶瓷粉体的方法。
详细描述
液相法通常是将原料溶解在溶剂中，然后通过控制溶液的浓度、温度和pH值等参数，使原料在溶液中 发生化学反应并析出晶体，最终得到所需的陶瓷粉体。该方法制备的粉体具有较窄的粒度分布和较好 的形貌控制，但制备过程中需要去除溶剂并进行高温煅烧，成本较高且易引入杂质。
详细描述
扫描电子显微镜利用电子束扫描陶瓷 粉体表面，通过收集和分析二次电子、 背散射电子等信号，形成高分辨率的 图像，能够观察陶瓷粉体的形貌和粒 度分布。
透射电子显微镜观察
总结词
透射电子显微镜观察可以观察陶瓷粉体的内 部结构和晶体生长情况。
陶瓷膜浓缩粉体方案
陶瓷膜浓缩粉体方案引言：陶瓷膜浓缩粉体是一种重要的分离技术，在各个领域都有广泛的应用。
本文将讨论陶瓷膜浓缩粉体的原理、制备方法以及其在工业和生活中的应用。
一、陶瓷膜浓缩粉体的原理陶瓷膜浓缩粉体是通过陶瓷膜的过滤作用实现的。
陶瓷膜由氧化铝、氧化锆等材料制成，具有微孔结构。
当溶液通过陶瓷膜时，溶液中的水分子能够通过微孔进入膜的另一侧，而溶质分子则被滞留在膜的一侧，从而实现对溶液的浓缩作用。
二、陶瓷膜浓缩粉体的制备方法1. 材料选择：选择具有优良热稳定性和抗腐蚀性能的陶瓷材料，如氧化铝、氧化锆等。
2. 制备陶瓷膜：采用溶胶-凝胶法、旋涂法或浸渍法等方法制备陶瓷膜。
其中，溶胶-凝胶法是最常用的方法，通过溶胶的凝胶过程形成陶瓷膜。
3. 膜的烧结和后处理：将制备好的陶瓷膜进行烧结处理，提高膜的机械性能和稳定性。
后处理工艺包括表面修饰、膜孔径调控等步骤。
4. 膜的组装：将制备好的陶瓷膜按照设计要求组装成膜组件，通常采用平板式或螺旋式结构。
三、陶瓷膜浓缩粉体的应用1. 工业领域：陶瓷膜浓缩粉体广泛应用于化工、制药、食品等行业。
例如，可以将化工废水中的有机物质浓缩，降低废水处理成本；可以实现药品的纯化和浓缩，提高药品的纯度和产量；可以用于橙汁、苹果汁等果汁的浓缩，提高果汁的浓度和口感。
2. 生活领域：陶瓷膜浓缩粉体也可以应用于日常生活中。
例如，可以用于海水淡化，将海水中的盐分浓缩，得到淡水资源；可以用于饮用水的净化，去除水中的有害物质，提高水的质量；可以用于乳制品的浓缩，提高乳制品的口感和品质。
结论：陶瓷膜浓缩粉体是一种重要的分离技术，具有广泛的应用前景。
通过合理选择材料和制备方法，可以制备出高效稳定的陶瓷膜。
陶瓷膜浓缩粉体在工业和生活中的应用也十分广泛，可以解决许多实际问题，提高资源利用效率和产品质量。
随着科技的进步和创新，相信陶瓷膜浓缩粉体技术将会得到更广泛的应用和发展。
第一章特种陶瓷粉体的物理性能及其制备
Ao =A / V， 单位 m2/m3 或m-1 。
2、粉体颗粒的吸附与凝聚
粉体所以区别于一般固体而呈独立物态，是因为：一方 面它是细化了的固体；另一方面，在接触点上与其它粒 子间有相互作用力存在。此外，颗粒之间也相互附着而 形成团聚体。 附着：一个颗粒依附于其它物体表面上的现象。 附着力(force of adhesion)：存在于异种固体表面的引力。 凝聚：颗粒间在各种引力作用下的团聚。 凝聚力(agglomerative force) ：存在于同种固体表面间的 引力。
积、可压缩性、流动性和工艺性能有重要影响。
特种陶瓷的制备，实际上是将特种陶瓷的粉体原
料经过成型、热处理，最终成为制品的过程。因 此，学习和掌握好特种陶瓷粉体的特性，并在此 基础上有目的地进行粉体制备和粉体性能调控、 处理，是获得优良特种陶瓷制品的重要前提。粉
体的制备方法一般可分为粉碎法和合成法两种。
3) 氧化还原法
非氧化物特种陶瓷的原料粉末多采用氧化物还原方法制备。 或者还原碳化，或者还原氮化。如SiC、Si3N4等粉末的制备。 SiC粉末的制备：将SiO2与碳粉混合，在1460～1600℃的加 热条件下，逐步还原碳化。其大致历程 如下： SiO2 + C → SiO+CO SiO + 2C → SiC+CO SiO + C → Si+CO Si + C → SiC Si3N4粉末的制备：在N2条件下，通过SiO2与C的还原-氮化。 反应温度在1600℃附近。其基本反应如下： 3SiO2+6C+2N2 → Si3N4 +6CO
2) 化合反应法
两种或两种以上的固体粉末，经混合后在一定的热力学条件 和气氛下反应而成为复合物粉末，有时也伴随气体逸出。化 合反应的基本形式： A(s)+B(s)→C(s)+D(g) 钛酸钡粉末、尖晶石粉末、莫来石粉末的合成都是化学反应 法： BaCO3+TiO2→BaTiO3+CO2 Al2O3+MgO→MgAlO4 3Al2O3+2SiO2→3Al2O3· 2SiO2
特种陶瓷粉体定义和基本性能及表征
Δd50指众数直径即最高峰的半高宽。总之，粉体的颗粒尺寸 及分布、颗粒形状等是其最基本的性质，对陶瓷的成型、烧 结有直接的影响。因此，做好颗粒的表征具有极其重要的意 义。
1.2.4 粉体颗粒的形态及其表征
扁平度=b/t.
这两个参数可很直观地表征柱状或片状颗粒的形态。
3. Church形状因子
ψ=dM / dF dM 、dF分别是Martin径和Feret径的平均值
第二节 特种陶瓷粉体的性能表征
关于颗粒的几个概念：
– 一次颗粒：是指在物质的本质结构不发生改变的情况下，分散或细 化而得到的固态基本颗粒
测试手段：光学显微镜到扫描电镜、透射 电镜以及大型图象分析仪器。
① 马丁径
马丁径也称定向径，是最简单的粒径表示法。它是指颗 粒影象的对开线长度。该对开线可以在任何方向上画出，只 要对所有颗粒来说，保持同一方向。
② 费莱特径
费莱特径是指颗粒影象的二对边切线(相互平行)之间的 距离。但只要选定一个方向之后，任意颗粒影象的切线都必 须与该方向平行。以上两种表示法都是以各颗粒按随机分布 为条件的。
– 团聚：一次颗粒一般都比较细微，表面活性也比较大，而更易发生 一次颗粒间的团聚。
粉体的大小表征
– 等体积球相当径:用与实际颗粒有相同体积的球的直径来表示粒度。 – 等面积球相当径:用与实际颗粒有相同表面积的球的直径来表示粒。 – 马丁 径：颗粒影象的对开线长度。 – 费莱特径：颗粒影象的两个相互平行的对边切线间的距离。
（4）胶粒
即胶体颗粒。胶粒尺寸小于100nm，并可在液相中形成稳 定胶体而无沉降现象。
陶瓷工艺学第九讲 粉体的化学合成
液相法制备陶瓷粉体的基本流程图
溶液 制备
粉体
溶液 混合
分解 合成
脱水
前驱 体
➢液相法是目前实验室和工业上最为广泛的合成超 微粉体材料的方法。与固相法比较，液相法可以在 反应过程中利用多种精制手段；另外，通过所得到 的超微沉淀物，很容易制取各种反应活性好的超微 粉体材料。 ➢液相法制备超微粉体材料可简单地分为物理法和 化学法两大类。
➢反应为什么需要这么高的温度？ •困难一：晶核的形成－－结构不一样－－断键再结合 、离子脱出、扩散和进入缺位。
•困难二：晶核生长－－阳离子扩散需经过两个界面。
(a) MgO/MgAl2O4界面
3
2
2Al 3Mg 4MgO MgAl2O4
(b) MgAl2O4/Al2O3界面
2
3Mg
2 Al3
采用直接沉淀法合成BaTiO3微粉
• a. 将Ba(OC3H7)2和Ti(OC5 H11)4溶解在异丙醇或苯中，加 水分解（水解），就能得到颗粒直径为5～15 nm（凝聚 体的大小< 1µm）的结晶性较好的、化学计量的BaTiO3微 粉。
• b. 在Ba(OH)2水溶液中滴入Ti(OR)4 (R：丙基)后也能得到 高纯度的、平均颗粒直径为10 mm左右的、化学计量比的 BaTiO3微粉。
4 Al2O3
3MgAl2O4
总反应： 4MgO 4Al2O3 4MgAl2O4
优点：成本低。
缺点： ➢需要粉磨，容易引入污染物； ➢粉体颗粒形状很难控制； ➢不完全反应使得产物存在杂质相。
二、碳热还原法
•非氧化物特种陶瓷的原料粉末多采用氧化物还原方法制 备。或者还原碳化，或者还原氮化。如SiC、Si3N4等粉 末的制备。
陶瓷 粉体制备燃烧法
甘氨酸
C2H5NO2
络合剂（氨基、羧基）
还原剂，释热大 燃点低（~200oC） 网状结构 适合制备多元复合氧化物
CH2 NH2 Ni2+
Ce3+
COOH
氧化还原反应
还原剂：甘氨酸 氧化剂：硝酸盐
Ce( NO3 )3 H 2O 1.56 NH 2CH 2COOH 6 CeO2 3.12CO2 9.9 H 2O 0.78N 2
2）乙二醇-硝酸盐燃烧过程 六水合硝酸亚铈和乙二醇按摩尔比4:3的比例 溶于少量的蒸馏水中，将所得透明溶液在 150℃左右的热盘上加热，大部分水分被蒸发 后，溶液粘度逐渐增加，并且开始发泡。继 续加热至燃烧过程发生，得一种淡黄色粉状 固体。
3）乙二醇-柠檬酸-硝酸盐燃烧过程
六水合硝酸亚铈事先配制成一定浓度的溶 液，在其中加入一水合柠檬酸和乙二醇， 使硝酸盐与柠檬酸的摩尔比为1:1，柠檬酸 与乙二醇的摩尔比为3:2。将此溶液在电炉 上加热，随着水分的蒸发，溶液粘度逐渐 增加，并发泡成为淡黄色树脂状物质。继 续加热，则发生自燃过程，并伴随着粉末 的喷射。最后得到淡黄色粉末。
H 209.37 kcal
0
优点：利用硝酸盐-甘氨酸反应时释放的大量热量 在瞬间内生成金属氧化物，既避免了传统的固相 反应制备的粉体烧结活性差、混合不均匀的缺点， 又避免了湿化学法中沉淀剂难以选择的问题。
与柠檬酸或EDTA-硝酸盐热分解法相比，其初 始点燃温度较低，燃烧反应更迅速，残碳量更少。 可以严格控制组分含量，制备出成分均一﹑比表 面积大的多组份复合氧化物超细粉体。
Ce(NO3)3(c) + 3/4 HOCH2CH2OH (l) = CeO2(s) + 3/2 N2 (g) + 3/2 CO2(g) + 9/4H2O(g) + 13/8O2(g) (2)
压电陶瓷原料配方
压电陶瓷原料配方压电陶瓷是一种具有压电效应的陶瓷材料，广泛应用于电子元器件、传感器、医疗设备等领域。
压电陶瓷的性能取决于其原料的配方，不同的配方会影响陶瓷的压电效应、机械性能和稳定性等方面。
压电陶瓷的主要原料包括压电陶瓷粉体、陶瓷添加剂和稳定剂。
压电陶瓷粉体是制备压电陶瓷的关键原料，其主要成分通常为铅酸钛（PbTiO3）和锆酸钛（PbZrO3）等。
这些粉体具有较高的压电系数和压电常数，能够产生较强的压电效应。
同时，压电陶瓷粉体的颗粒大小和分布对陶瓷的性能也有影响，通常需要经过粉体处理和烧结工艺来获得理想的颗粒形态和尺寸。
陶瓷添加剂主要用于调节压电陶瓷的性能，常用的添加剂包括钛酸锶（SrTiO3）、氧化锌（ZnO）和氧化镁（MgO）等。
添加这些材料可以改变陶瓷的晶体结构和晶格常数，从而调节压电性能和介电性能。
此外，添加剂还可以提高陶瓷的机械强度和耐热性，增强陶瓷的稳定性和可靠性。
稳定剂是用于稳定陶瓷结构的添加剂，常用的稳定剂有碱金属氧化物和稀土氧化物等。
稳定剂的添加可以减少陶瓷的晶格缺陷和位错，提高陶瓷的晶体结构稳定性。
此外，稳定剂还可以降低陶瓷的烧结温度和烧结时间，提高陶瓷的致密性和机械强度。
除了以上主要原料，压电陶瓷的配方还可以根据具体应用需求添加其他辅助材料。
例如，为了提高陶瓷的电介质性能，可以添加氧化镁、氧化钠等。
为了改善陶瓷的导电性能，可以添加导电粉体或导电陶瓷材料。
为了增加陶瓷的抗磨损性能，可以添加硅酸盐颗粒等。
在压电陶瓷原料配方过程中，需要综合考虑陶瓷的压电效应、机械性能和稳定性等因素。
不同的应用领域对压电陶瓷的要求也不尽相同，因此需要根据具体需求选择合适的原料配方。
同时，配方的优化还需要考虑原料成本、加工工艺和环境友好性等因素。
通过合理的原料配方，可以制备出性能优良、稳定可靠的压电陶瓷材料，满足不同领域的应用需求。
压电陶瓷的原料配方是影响陶瓷性能的关键因素，合理的配方可以调节陶瓷的压电效应、机械性能和稳定性。
陶瓷粉体中的游离硅
陶瓷粉体中的游离硅游离硅是陶瓷粉体中的一种重要成分，它对陶瓷材料的性能和品质具有重要影响。
在本文中，将对游离硅的定义、来源、特性以及其在陶瓷粉体中的作用进行详细介绍。
一、游离硅的定义游离硅是指在陶瓷粉体中以游离态存在的硅元素，其化学符号为Si。
在陶瓷材料中，硅常以氧化硅（SiO2）的形式存在，但在一些特定条件下，硅元素可以游离出来，形成游离硅。
二、游离硅的来源游离硅的来源主要有两个方面。
首先，陶瓷原料中的硅酸盐矿物，如长石、石英等，含有较高的硅含量。
在高温下，这些硅酸盐矿物会分解，释放出游离硅。
其次，陶瓷工艺中的某些过程，如烧结、晶化等，也会导致陶瓷材料中的硅元素游离出来。
三、游离硅的特性游离硅具有一些特殊的性质。
首先，游离硅的粒径较小，一般在纳米尺度范围内。
其次，游离硅具有较大的比表面积，有助于增加陶瓷材料的界面活性。
此外，游离硅具有较高的活性，容易与其他元素发生化学反应。
这些特性使得游离硅在陶瓷粉体中起到重要的作用。
四、游离硅在陶瓷粉体中的作用游离硅在陶瓷粉体中具有多种作用。
首先，游离硅可以增加陶瓷粉体的流动性和可塑性，有利于陶瓷成型工艺的进行。
其次，游离硅可以促进陶瓷粉体中的颗粒结合，提高陶瓷材料的致密性和强度。
此外，游离硅还可以影响陶瓷材料的烧结过程，改善陶瓷材料的烧结性能。
在陶瓷工艺中，合理控制游离硅的含量和分布对于提高陶瓷材料的品质至关重要。
过高的游离硅含量可能导致陶瓷材料的烧结困难，影响材料的致密性和强度。
而过低的游离硅含量则可能导致陶瓷材料的成型困难，影响材料的可塑性和流动性。
为了实现对游离硅含量的有效控制，陶瓷生产中通常采用一系列的工艺措施。
例如，可以通过粉体研磨、筛分等工艺步骤，控制陶瓷粉体中游离硅的粒径分布。
同时，通过调整烧结温度、烧结时间等工艺参数，可以控制陶瓷材料中游离硅的含量。
游离硅作为陶瓷粉体中的重要成分，对陶瓷材料的性能和品质具有重要影响。
合理控制游离硅的含量和分布，可以提高陶瓷材料的致密性、强度和烧结性能。
陶瓷粉体中的游离硅
陶瓷粉体中的游离硅游离硅是陶瓷粉体中的一种重要成分，其含量对陶瓷的性能和品质具有重要影响。
本文将从游离硅的定义、来源、对陶瓷性能的影响以及降低游离硅含量的方法等方面进行阐述。
一、游离硅的定义游离硅是指陶瓷粉体中未与其他元素结合形成化合物的硅元素。
由于硅是地壳中含量最丰富的元素之一，因此在陶瓷粉体中往往存在一定量的游离硅。
二、游离硅的来源1. 原料中的游离硅：陶瓷生产过程中所使用的原料中往往含有一定量的游离硅，如石英、硅酸盐等。
2. 烧结过程中的游离硅：在陶瓷烧结过程中，原料中的游离硅有可能在高温下析出并残留在陶瓷中。
三、游离硅对陶瓷性能的影响1. 导致陶瓷结构疏松：游离硅的存在会导致陶瓷内部结构疏松，降低陶瓷的密实度和强度。
2. 影响陶瓷的热膨胀性能：游离硅的热膨胀系数较高，会导致陶瓷在热膨胀过程中出现开裂或变形。
3. 影响陶瓷的导热性能：游离硅的导热性能较差，会限制陶瓷的导热性能，影响其在高温环境下的应用。
4. 影响陶瓷的化学稳定性：游离硅在一定条件下可与其他元素发生化学反应，降低陶瓷的化学稳定性。
四、降低游离硅含量的方法1. 优化原料配比：合理选择原料，控制原料中硅含量，减少游离硅的来源。
2. 优化烧结工艺：通过调整烧结温度、时间和气氛等参数，减少游离硅在烧结过程中的析出。
3. 添加助剂：添加适量的助剂能够吸附游离硅，减少其在陶瓷中的残留。
游离硅作为陶瓷粉体中的重要成分，对陶瓷的性能和品质具有重要影响。
合理控制游离硅含量，可以提高陶瓷的密实度、强度、热膨胀性能和化学稳定性。
为了降低游离硅含量，可以优化原料配比、烧结工艺和添加适量的助剂等方法。
通过这些措施，可以改善陶瓷的性能，满足不同领域对陶瓷材料的需求。
常用陶瓷原料密度或比重
氧化铝Al2O3
体积密度3.3-3.9
氧化锆ZrO2
立方：5.68-5.91四方：6.10
单斜5.56
硬度HV：立方7-17GPa四方12-13GPa
单斜6.6-7.3GPa
氧化镁MgO
3.588
滑石瓷（主要成分偏硅酸镁MgSiO3
3.19-3.21
氧化锌ZnO
5.6
熔点1975℃
钽Ta
16.6
2996
0.0000065
12
钛Ti
4.51
1677
0.0000090
3.4
钒V
6.1
1910
0.0000083
6.4
钨W
19.3
3400
0.0000043
29
熔点最高的金属
锌Zn
7.014
419.5
0.0000395
27
锆Zr
6.49
1852
0.0000059
3.8
砷As
5.73
814
常见金属及非金属单质的物理性质
元素名称及符号
比重
熔点℃
线膨胀系数
导电率
备注
银Ag
10.49
960.5
0.0000189
100
导电率1
铝Al
2.70
660.2
0.0000236
60
导电率4
金Au
19.32
1063
0.0000142
71
导电率3
铍Be
1.85
1285
0.0000115
27
铋Bi
9.8
271.2
刚玉陶瓷耐磨料的主要成分
刚玉陶瓷耐磨料的主要成分
刚玉陶瓷耐磨料的主要成分是由刚玉和陶瓷粉体组成。
刚玉，又称氧化铝，是一种具有极高硬度和耐磨性的材料。
它的主要成分是氧化铝（Al2O3），含有极少量的杂质。
刚玉的晶体结构紧密有序，硬度达到9级，仅次于金刚石。
这使得刚玉成为一种理想的耐磨材料。
陶瓷粉体是刚玉陶瓷耐磨料的另一个重要组成部分。
陶瓷粉体主要由氧化铝和其他辅助材料组成，如稳定剂、增强剂等。
这些辅助材料能够提高陶瓷的强度和耐磨性，使其更适合用于各种工业领域。
刚玉陶瓷耐磨料的制备过程相对复杂，需要经过多道工序。
首先，将刚玉和陶瓷粉体按照一定比例混合，并加入适量的助剂。
然后，将混合物进行压制成型，经过高温烧结处理，使其形成致密的结构。
最后，经过精细加工和抛光，得到具有优异耐磨性能的刚玉陶瓷耐磨料。
刚玉陶瓷耐磨料因其优异的耐磨性能而被广泛应用于各个行业，如矿山、冶金、化工等。
它能够承受高速运动下的摩擦和冲击，不易磨损和破裂。
同时，刚玉陶瓷耐磨料还具有较低的摩擦系数和良好的耐腐蚀性，能够在恶劣的环境中长时间稳定运行。
刚玉陶瓷耐磨料的主要成分是刚玉和陶瓷粉体。
刚玉具有极高的硬度和耐磨性，而陶瓷粉体能够提高陶瓷的强度和耐磨性。
它们的组
合使得刚玉陶瓷耐磨料成为一种理想的耐磨材料，被广泛应用于各个工业领域。
陶瓷化学成分
陶瓷化学成分
陶瓷化学成分一般由细土、火山灰、石灰、石膏等组成，此外还可添加其它化学分子如铝、镁、钙、铁、镍等，以形成玻璃化特性的烧结粉体材料，可获得更高的物理强度和耐热性能。
具体化学成分主要如下：
1、细土：指适量的石英砂、石膏、黏土、高岭土、硅藻泥等，用于陶泥的组成成分。
2、火山灰：指质轻的火山灰，是细土的重要补充。
3、石灰：用于分解细土中具有结晶性的矿物质、增加材料烧结度和增加烧结体强度。
4、石膏：为细土粘度提供平衡，对稳定性有重要作用，它同时也是细土相互作用时形成粘结剂的另一重要成分。
5、铝：主要是用于提高烧结体的强度和耐热性。
6、镁：可提高材料的抗热老化性和耐腐蚀性。
7、钙：主要用于提高烧结体的硬度和陶瓷的断裂强度。
8、铁：可提高材料的高温强度和耐腐蚀性。
9、镍：主要用于提高烧结体的阻燃性和抗化学性能。
;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶瓷粉体成分
陶瓷粉体是制作陶瓷制品的重要原材料，其成分对于制品的性能和质量有着至关重要的影响。
陶瓷粉体的成分主要包括氧化物、非氧化物和添加剂等。
氧化物是陶瓷粉体中最主要的成分，包括氧化铝、氧化硅、氧化钙、氧化镁等。
其中，氧化铝是陶瓷粉体中最常见的成分之一，其具有高硬度、高耐磨性、高耐腐蚀性等优良性能，被广泛应用于制作高档陶瓷制品。
氧化硅则是制作陶瓷制品的基础材料，其具有高强度、高耐热性、高耐腐蚀性等优良性能，被广泛应用于制作陶瓷制品的基础材料。
非氧化物是陶瓷粉体中的另一个重要成分，包括碳化硅、氮化硅、氮化铝等。
这些非氧化物具有高硬度、高耐热性、高耐腐蚀性等优良性能，被广泛应用于制作高档陶瓷制品。
除了氧化物和非氧化物之外，陶瓷粉体中还需要添加一些特殊的添加剂，以调节其性能和质量。
这些添加剂包括增塑剂、增稠剂、抗氧化剂、防腐剂等。
这些添加剂可以改善陶瓷粉体的流动性、增加其粘度、提高其耐热性和耐腐蚀性等性能。
陶瓷粉体的成分对于制品的性能和质量有着至关重要的影响。
在制作陶瓷制品时，需要根据不同的用途和要求选择不同的陶瓷粉体成分，以确保制品具有优良的性能和质量。
