42第五章微机绝缘监测仪直流系统接地监测作为系统正常运行的保证，日益受到厂家及用户的重视。
各类接地监测装置也层出不穷。
本章节主要讲述了传统接地监测原理及我公司开发的WJY3000A 系列微机型绝缘监测仪、继电器型绝缘监测仪和便携式绝缘监测装置的工作原理及特性，供大家参考、使用。
1 传统绝缘监测仪检测原理1.1工作原理绝缘监测仪主机检测正负直流母线的对地电压，通过对地电压计算出正负母线对地绝缘电阻。
当绝缘电阻低于设定的报警值时，自动启动支路巡检功能。
传统绝缘监测仪工作原理框图见图5-1。

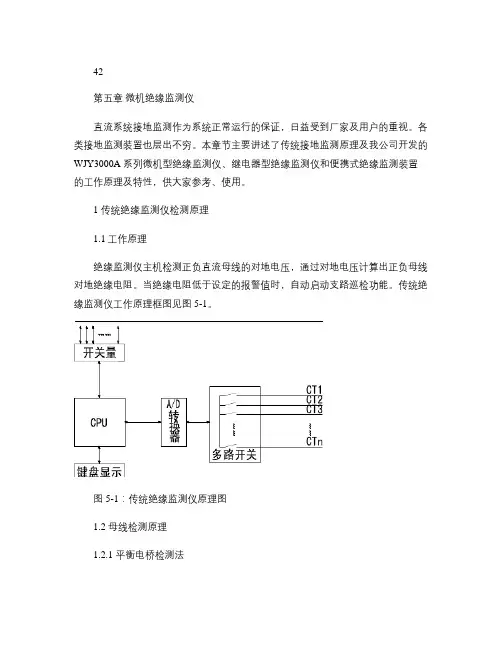

图5-1：传统绝缘监测仪原理图1.2 母线检测原理1.2.1 平衡电桥检测法平衡电桥法在绝缘监测仪主机内部设置2个阻值相同的对地分压电阻R1、R2，通过它们测得母线对地电压V1、V2。
平衡电桥检测原理框图见图5-2。
43图5-2：平衡电桥检测原理图当Rx = Ry=∞时，系统无接地。
此时，V1=V2＝110V 。
当系统单端接地时，得以下方程（1）：通过此方程式可求得单端接地电阻Rx 或Ry 。
当系统出现双端接地时，得以下方程（2）：此时，不能直接求解，处理方法是将Rx 、Ry 中较大的一个视为无穷大，按单端接地的情况求解，所求得的接地电阻值大于实际值。
Rx 、 Ry 的实际值越接近，则测量误差越大，达到R x = R y 时，测量误差∞。
1.2.2 不平衡电桥检测法不平衡电桥检测是由主机内部两个阻值相等的对地电阻通过电子开关K1、K2按照一定的开合顺序接地。
不平衡电桥检测原理见图5-3。
图5-3：不平衡电桥检测原理图44在一个检测周期内，K1闭合K2断开，测得V1、V2，得方程（3）然后K1断开K2闭合，经一定延时后再次测量V1、V2，得方程（4）解联立方程（3）、（4）就可直接求得正负母线接地电阻Rx 、Ry 。
1.2.3 两种检测方法性能比较平衡电桥和不平衡电桥由于本身电路的限制，都有各自的优点及缺点，其比较见表5-1。
绝缘监测仪工作原理
绝缘监测仪工作原理
绝缘监测仪（也被称为绝缘电阻测量仪）用于测量电气设备（如变压器、电缆、电机等）的绝缘状况，以判断其是否存在绝缘故障。
其工作原理如下：
1. 绝缘监测仪采用直流电压源，将一定电压施加在待测设备的绝缘上。
通常采用的电压范围为500V-5000V。
2. 施加电压后，绝缘监测仪测量绝缘电阻的值。
绝缘电阻是指绝缘材料抵抗电流流过其内部的能力，通常以欧姆（Ω）为单位。
3. 绝缘监测仪内部引入一个高精度的电流测量电路，该电路测量通过测量电压施加的绝缘上的电流来计算绝缘电阻值。
4. 测量过程中，绝缘监测仪会根据测得的电流和施加电压计算得出绝缘电阻值，并将结果显示在仪器的显示屏上。
5. 绝缘监测仪还可通过记录测量结果并与设定的阈值进行比较，来判断绝缘是否正常。
若绝缘电阻低于设定阈值，则会发出报警信号，提示绝缘故障的存在。
总结起来，绝缘监测仪通过施加一定电压在设备绝缘上测量电流，并根据测得的电流计算出绝缘电阻值，从而判断设备绝缘状况是否正常。
绝缘监测仪原理有哪些
绝缘监测仪顾名思义就是测试绝缘电阻，这里所说的绝缘监测仪是特指用于中性点不接地系统（IT）系统中监测电网对地的绝缘电阻值的一种仪，也可以把绝缘监测仪用于接地电网中，但是在接地电网中只能不在线监测。
关于绝缘监测仪的原理主要有如下几种。
1.附加直流信号测试法，这种方法用于纯交流系统里或者低压（一般小于DC220V）纯直
流系统里，交直流混合电网里不适用（典型含变频器电网里），同时此方案一般只适应分布电容较小，小型电网使用，对于线路较长（如矿山，采油平台等线路较长电网不适用）
2.
3.附加脉冲方波型号测试法，此方法应用最为稳定，通用性也最强，目前欧美先进技术均
采用此方案，国内典型应用的是东莞市乾博电子科技有限公司的YNY系列绝缘监测仪，也采用这类原理，这种方案能应用于纯交流，纯直流以及交直流混合电网，能应用于含变频器的电网中对变频电网中交-直-交全阶段进行监测，而且适用电压宽AC/DC0-11.5KV 均可适用。
4.
5.不平衡电桥法测试原理，该方法只适用于直流系统里，此原理方案最为经济，但是因为
其原理因素，该方案稳定可靠性不高，容易产生误报警，且无法准确监测直流母线绝缘性能同时下降时的绝缘电阻值，因此只能在要求不高的场合适用。
绝缘监测仪原理范文
绝缘监测仪原理范文

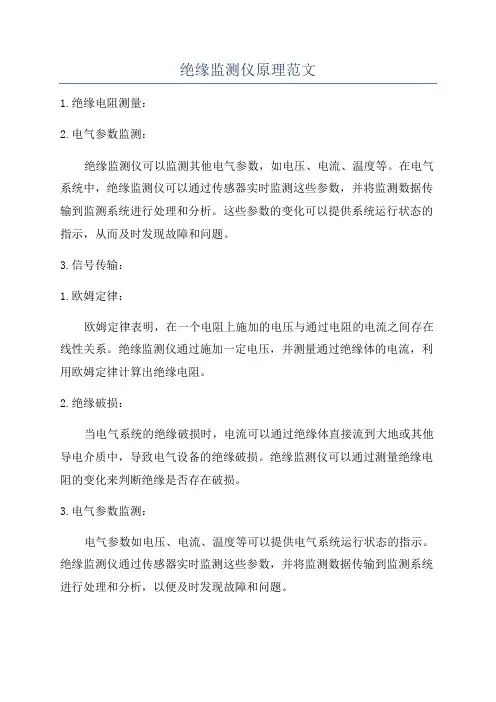

1.绝缘电阻测量：
2.电气参数监测：
绝缘监测仪可以监测其他电气参数，如电压、电流、温度等。
在电气系统中，绝缘监测仪可以通过传感器实时监测这些参数，并将监测数据传输到监测系统进行处理和分析。
这些参数的变化可以提供系统运行状态的指示，从而及时发现故障和问题。
3.信号传输：
1.欧姆定律：
欧姆定律表明，在一个电阻上施加的电压与通过电阻的电流之间存在线性关系。
绝缘监测仪通过施加一定电压，并测量通过绝缘体的电流，利用欧姆定律计算出绝缘电阻。
2.绝缘破损：
当电气系统的绝缘破损时，电流可以通过绝缘体直接流到大地或其他导电介质中，导致电气设备的绝缘破损。
绝缘监测仪可以通过测量绝缘电阻的变化来判断绝缘是否存在破损。
3.电气参数监测：
电气参数如电压、电流、温度等可以提供电气系统运行状态的指示。
绝缘监测仪通过传感器实时监测这些参数，并将监测数据传输到监测系统进行处理和分析，以便及时发现故障和问题。
总的来说，绝缘监测仪的原理是通过测量绝缘电阻和监测其他电气参数来判断绝缘状态，并及时发现绝缘破损等问题。
它可以提高电气系统的安全性和可靠性，减少电气事故的发生。
绝缘监测仪工作原理

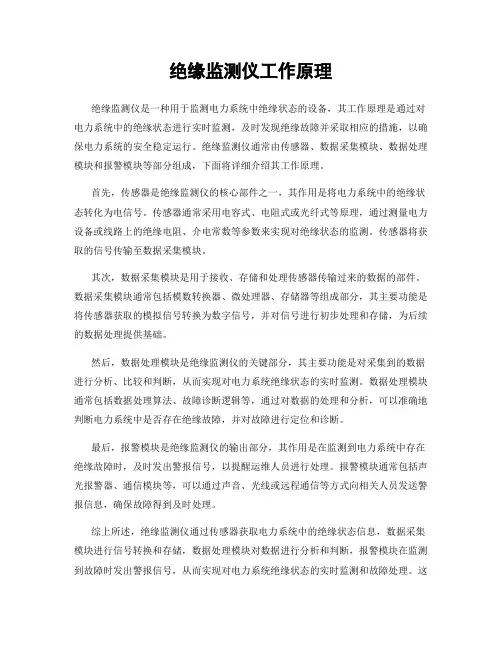

绝缘监测仪工作原理绝缘监测仪是一种用于监测电力系统中绝缘状态的设备，其工作原理是通过对电力系统中的绝缘状态进行实时监测，及时发现绝缘故障并采取相应的措施，以确保电力系统的安全稳定运行。
绝缘监测仪通常由传感器、数据采集模块、数据处理模块和报警模块等部分组成，下面将详细介绍其工作原理。
首先，传感器是绝缘监测仪的核心部件之一，其作用是将电力系统中的绝缘状态转化为电信号。
传感器通常采用电容式、电阻式或光纤式等原理，通过测量电力设备或线路上的绝缘电阻、介电常数等参数来实现对绝缘状态的监测。
传感器将获取的信号传输至数据采集模块。
其次，数据采集模块是用于接收、存储和处理传感器传输过来的数据的部件。
数据采集模块通常包括模数转换器、微处理器、存储器等组成部分，其主要功能是将传感器获取的模拟信号转换为数字信号，并对信号进行初步处理和存储，为后续的数据处理提供基础。
然后，数据处理模块是绝缘监测仪的关键部分，其主要功能是对采集到的数据进行分析、比较和判断，从而实现对电力系统绝缘状态的实时监测。
数据处理模块通常包括数据处理算法、故障诊断逻辑等，通过对数据的处理和分析，可以准确地判断电力系统中是否存在绝缘故障，并对故障进行定位和诊断。
最后，报警模块是绝缘监测仪的输出部分，其作用是在监测到电力系统中存在绝缘故障时，及时发出警报信号，以提醒运维人员进行处理。
报警模块通常包括声光报警器、通信模块等，可以通过声音、光线或远程通信等方式向相关人员发送警报信息，确保故障得到及时处理。
综上所述，绝缘监测仪通过传感器获取电力系统中的绝缘状态信息，数据采集模块进行信号转换和存储，数据处理模块对数据进行分析和判断，报警模块在监测到故障时发出警报信号，从而实现对电力系统绝缘状态的实时监测和故障处理。
这一工作原理保障了电力系统的安全稳定运行，对于提高电力系统的可靠性和安全性具有重要意义。
绝缘监测仪 工作原理
绝缘监测仪工作原理
绝缘监测仪是一种用于监测电气设备绝缘状况的设备。
绝缘监测仪的工作原理是基于电气泄漏电流检测的原理。
当电气设备的绝缘状况出现异常时，比如绝缘老化、受潮等问题，会导致设备周围的绝缘电阻下降，进而使得设备周围形成泄漏电流。
绝缘监测仪通过测量设备接地电阻和检测线圈之间的电阻，来检测设备绝缘状况的好坏。
具体工作过程如下：
1. 将绝缘监测仪的检测线圈绕绕组绝缘（或设备引线绝缘）。
2. 将绝缘监测仪接入设备的接地电阻测量点和检测线圈之间。
3. 绝缘监测仪会通过测量检测线圈之间的电阻来判断设备的绝缘状况。
4. 当设备的绝缘状况良好时，检测线圈之间的电阻值较大。
5. 当设备的绝缘状况出现异常时，检测线圈之间的电阻值会下降，绝缘监测仪会通过报警装置发出警报。
绝缘监测仪的工作原理基于电气泄漏电流的检测和绝缘电阻的监测，通过对设备的绝缘状况进行实时监测，可以及时发现和处理存在绝缘问题的电气设备，从而防止电器设备的绝缘失效引起的事故发生。
绝缘监测仪安全操作及保养规程
绝缘监测仪安全操作及保养规程绝缘监测仪是在电力系统中用于监测绝缘状态的一种设备。
正确的使用和保养绝缘监测仪能够提高电力系统的安全性和可靠性。
本文将重点介绍绝缘监测仪的安全操作和保养规程。
安全操作1. 电源管理绝缘监测仪是使用电源供电的设备。
在使用的时候，请务必注意以下要点：•将绝缘监测仪与其他电气设备分开连接，单独供电。
•确保电源符合设备的标记电压要求，避免超过或低于设备标记电压。
•在操作绝缘监测仪之前，先将电源断开。
2. 操作控制•操作时，请遵循产品手册上的操作流程。
•对于不熟悉绝缘监测仪的人员，请经过相关的培训后操作。
•在操作中，切勿打开设备的外壳，以免触电和设备毁坏。
•使用正常的设备电缆连接，并使用合适的接头。
3. 环境要求•在使用绝缘监测仪的时候，必须确保操作环境清洁、干燥、通风、温度适宜，并避免各种噪声或震荡干扰。
4. 安全预警及故障处理•在使用绝缘监测仪过程中，如果发现异常脱位、异常震动等不明情况，应及时进行检查或者停机处理。
•在接到绝缘监测仪安全预警信号后，请及时采取安全措施，查找问题并处理。
•在发生故障时，请遵循产品手册的故障处理流程，或联系原生产厂家寻求帮助。
保养规程为了提高绝缘监测仪的使用寿命和工作效率，以下是该设备的保养规程：1. 定期检查•对于长期连续使用的绝缘监测仪，请进行定期检查，包括线路连接、传感器连接、数据输出、功率等参数的检查，并记录检查情况。
•检查后如发现异常情况，请反馈并按照产品手册故障处理流程进行处理。
2. 清洁•对于绝缘监测仪表面的污物和灰尘，请使用布擦拭，切勿使用湿布。
•对于重度污染的设备，请使用吹风机或灰尘收集器进行清洁。
3. 运输和储存•在运输和储存过程中，请尽量避免剧烈震动和大力碰撞。
•在长时间储存或不使用的情况下，请妥善保存设备，并将设备防尘罩覆盖在设备表面。
4. 检修和维护•对于需要检修和维护的部件，请遵循产品手册和检修说明书规定的步骤进行。
24V绝缘监测仪工作原理说明
24V Q96、Q72绝缘监测仪内部工作原理简介
内部原理简图如下：
判断
2选1判断报警否指针指示
200K 200K 仪表内部
检测源
检测源
DC约7～8V左右
DC约7～8V左右继电器触点输出
Q96、Q72工作原理相同。
关于Q96、Q72型24V 直流绝缘电阻监测仪工作原理简要说明：
仪表内部有两个DC7～8V 左右的检测源，分别用于对DC24V 电源的正端，负端的绝缘电阻进行监测。
检测源各串有200K 电阻，检测电流最大在40μA 左右（正端或者负端与地短接时最大）而且检测源各自成回路工作。
例如检测源1的正端→R1→24V 正端→泄漏电阻（绝缘电阻）→地→检测源1的负端，构成整个回路。
因此，尽管检测源对24V 的正端，负端分别加有有7～8V 左右的直流电压，但是对外部是安全的。
而且对使用24V 电源的设备没有影响。
上海自一船用仪表有限公司
2014-9-21。
绝缘监测仪工作原理
绝缘监测仪工作原理
绝缘监测仪是一种用于监测电力系统中绝缘状态的设备，其工作原理主要是通过对绝缘介质的电气特性进行监测，以实时掌握绝缘状态的变化情况，从而保障电力系统的安全稳定运行。
下面将详细介绍绝缘监测仪的工作原理。
首先，绝缘监测仪通过在电力系统中布设的传感器，实时采集电气设备的绝缘电阻、介损角正切、局部放电等参数。
这些参数是反映绝缘状态的重要指标，通过监测这些参数的变化，可以及时发现绝缘状态的异常情况。
其次，绝缘监测仪将采集到的数据传输至监控中心或终端设备，经过处理和分析后形成绝缘状态的实时监测图像和数据报表。
这些图像和数据报表直观地反映了电力系统中各个设备的绝缘状态，为运维人员提供了重要的参考依据。
然后，绝缘监测仪还可以通过预设的报警参数，对绝缘状态进行实时监测和预警。
一旦发现绝缘状态存在异常情况，绝缘监测仪会立即发出警报信号，提醒运维人员及时采取相应的措施，以防止绝缘故障的发生。
此外，绝缘监测仪还可以与其他智能化设备进行联动，实现对电力系统的智能化监测和控制。
通过与配电自动化系统、智能终端设备等的联动，可以实现对绝缘状态的自动化监测和控制，提高电力系统的运行效率和安全性。
综上所述，绝缘监测仪通过对绝缘状态的实时监测和预警，可以帮助运维人员及时发现和处理潜在的绝缘故障隐患，保障电力系统的安全稳定运行。
同时，其智能化监测和控制功能，也为电力系统的智能化建设提供了重要的技术支持。
相信随着技术的不断进步，绝缘监测仪将在电力系统中发挥越来越重要的作用。
绝缘监测仪原理课件
常见故障排除方法
显示异常
检查仪器显示屏是否正常显示，线路 连接是否牢固，如有问题及时修复。
测量误差大
检查传感器是否正常工作，线路连接 是否良好，如有问题及时更换或修复 。
定期校准与检测
定期校准
根据仪器使用情况和厂家建议，定期对绝缘监测仪进行校准，以确保测量精度和准确性。
定期检测
定期对绝缘监测仪进行全面检测，检查各部件是否正常工作，性能是否良好，以确保仪器处于良好的工作状态。
新能源领域
在新能源领域，如太阳能、风能等，电气设备需要进行绝缘 监测以保证安全运行。
绝缘监测仪能够监测逆变器、变压器、电缆等设备的绝缘状 况，预防设备故障和电击事故的发生，提高新能源发电的效 率和可靠性。
05
绝缘监测仪字化技术的发展，绝缘监测仪正逐步实现数字化转型，提 高测量精度和数据处理能力。
轨道交通
随着城市轨道交通的发展，绝缘监 测仪在轨道交通领域的应用逐渐普 及，保障列车运行安全。
安全与可靠性问题
防雷与过电压保护
01
绝缘监测仪应具备防雷和过电压保护功能，以应对雷电和过电
压对设备的危害。
数据安全与隐私保护
02
绝缘监测仪在数据传输和处理过程中应采取必要的安全措施，
保护用户隐私和数据安全。
03
绝缘监测仪的软件功能
数据采集与处理
数据采集
通过传感器和信号调理电路采集被监测设备的电气参数。
数据处理
对采集到的数据进行滤波、放大、转换等处理，以便进行后 续分析。
故障诊断与定位
故障诊断
基于采集到的数据，通过算法分析判断被监测设备是否存在绝缘故障。
故障定位
结合故障指示和测距技术，确定故障发生的位置，提高维修效率。
绝缘监测仪说明书
绝缘监测仪技术手册目录第一章功能简介 (1)§1.1 概述 (1)§1.2 主要功能 (2)§1.3 系统配置框图 (3)第二章技术指标 (4)第三章操作指南 (13)第四章THJY001安装说明 (23)§4.1THJY001工作原理 (23)§4.2THJY001接口 (23)§4.3安装注意事项 (23)第一章功能简介§1.1概述THJY001绝缘监测仪是我公司针对电力直流系统开发地绝缘状况在线监测设备，可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。
在正常运行情况下，绝缘监测仪可对两段母线电压进行监测，通过监测母线电压计算母线对地的绝缘电阻。
当母线对地绝缘电阻低于设定的告警限门时，绝缘监测仪进入支路巡检状态，测量出有绝缘下降的支路和绝缘电阻值，同时将此告警信息通过串行总线上传到主控机。
本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
§1.2 主要功能THJY001实现的主要功能有：1、系统采用DCS控制模式，便于用户进行扩展；最多可外扩8个绝缘监测模块，监测256条支路绝缘状态；2、按键设置母线是否分段、各段母线模块数、各模块支路数，母线报警门限；3、循环测量并显示两段正、负母线对地电压，正、负母线对地电阻。
4、当正、负母线绝缘电阻低于报警门限时发出报警信息，启动支路巡检功能，显示支路对地绝缘电阻；5、系统发生故障时，可最多存储20条当前故障记录；6、当故障恢复时，可最多存储200条历史故障；7、密码验证功能，系统中重要参数设置前需进行密码验证；验证密码可由用户设置；8、通信协议选定功能，用户可选定“ModBus协议”或“TonHe协议”；波特率可设为：1200，2400，4800或9600；具有RS-485和RS-232两种通讯接口，方便用户与上位机进行通信。
