SMT专业培训教材1. 什么是SMTSMT(Surface Mount Technology)是一种表面贴装技术,是电子制造中的一项重要工艺。
SMT通过将电子元器件直接焊接在PCB (Printed Circuit Board)表面,而不是通过传统的插孔来连接电子元件和电路板。
SMT技术具有密度高、尺寸小、重量轻、电路距离短等优势,所以在电子制造行业中得到了广泛的应用。
2. SMT的原理SMT技术的核心原理是将电子元件通过表面贴装方式直接焊接在PCB表面。
这里主要介绍一下SMT的具体流程:1.PCB制备:首先需要准备好PCB,包括板材选用、上锡、分板等工序。
PCB的质量直接影响到后续的生产工艺。
2.贴片:将电子元件通过自动化设备或手工将其粘贴在PCB 上的正确位置,然后进行锡膏印刷。
3.过炉:将粘贴在PCB上的电子元件通过传送带送入回流焊炉,锡膏在焊炉中被加热熔化后和PCB上的焊盘相结合,实现焊接。
过炉温度和时间的控制非常关键,可以影响到焊接质量。
4.检测:通过可视检测或自动光学检测等手段,对焊接后的产品进行质量检测。
包括检查焊接是否完整、是否存在虚焊、不良焊接等问题。
5.测试:对焊接完成的电路板进行功能测试,确保焊接的元件和电路正常工作。
6.组装:将焊接完成的电路板组装到电子设备中,完成整个产品的组装。
3. SMT设备和工具要进行SMT贴片生产,需要使用一些专业的设备和工具。
以下是一些主要的SMT设备和工具:•贴片机:用于将电子元件精确地贴片在PCB上的设备。
贴片机的选择考虑了贴片速度、精度和适应性等因素。
•焊接炉:用于将电子元件和PCB上的焊盘进行焊接。
焊接炉通常分为回流焊炉和波峰焊炉两种类型。
•贴片工具:包括真空笔、贴片夹具等,用于手工安装和调整电子元件的位置。
•检测设备:例如自动光学检测机、X射线检测设备等,用于对焊接后的产品进行质量检测。
•组装工具:包括螺丝刀、钳子、插座等,用于将焊接完成的电路板组装到电子设备中。
SMT-贴片ICT培训资料
![SMT-贴片ICT培训资料](https://img.taocdn.com/s3/m/161d03af04a1b0717ed5dd46.png)
一、准备作业:1.设备接地:在开机之前,将放电网、机台进行良好的接地,且机台主电源必须接在线体稳压电源上。
2.针床接线确认:在测试之前,确认针床型号与被测板型、版本一致,排线无错插(按数字对号插入)、漏插、不到位等不良现象,同时确认排线已正确卡入。
3.接气源:将机台气管接在气源上,确认ICT机台的压力指示在4-6Kg/cm²。
4.开机:先将机台左边总电源打开,再打开机台前边电源,最后开启电脑电源。
5.程序调用:选择“档案”菜单中的“选择电路板”命令,在弹出的“选择电路板”对话框中根据被测板选择对应的测试程序(按机型BOM号选用程序)。
二、作业步骤:1、取一块待测板,确保方向正确后将基板的定位孔对准下保护载板上的定位销并放平。
2、左手按住机台左边的黄色按钮,同时右手按住机台右边的绿色按钮,此时针床下压,直到针床下压到位,右手先放绿色按钮,然后左手再放开,机器自动开始测试。
3、测试完毕后,查看屏幕显示结果:若显示良品,转入下一道工序;若出现不良,根据屏幕提示对故障进行修理。
测试不良的故障按F12进行打印。
如目测能判断的故障(如:元件漏插,插反等),直接交给电装班修理;对无法修理的故障板转修理工序由线体修理工协助进行修理。
4、修理人员根据电脑提示对故障板进行维修,故障板修理完毕后,需重新进行测试,测试通过后方可转入下一道工序,故障修理完毕后必须在基板检验日报表上记录。
5、关机:先关闭测试软件,再关闭机台前方电源,再关闭电脑电源,最后关闭机台总电源。
三、工艺要求:1.通过电的机芯板在测试前先要放在放电网内放电,放电时间约2-3S。
2.操作时必须佩带防静电手套。
3.机芯板上歪的元件在测试前先扶正。
4.ICT测试员在测试过程中,如果发现连续三片或累计十片相同故障要求立即通知工艺员现场确认。
5.对ICT测试发现的不良修理人员无法修复需联系工艺人员确认,禁止修理人员将故障板直接流下一道工序。
6.每批测试板测试完毕后,ICT测试员需要对ICT针床、机台进行清洁。
SMT介绍培训资料课件.
![SMT介绍培训资料课件.](https://img.taocdn.com/s3/m/29aafefef424ccbff121dd36a32d7375a517c65a.png)

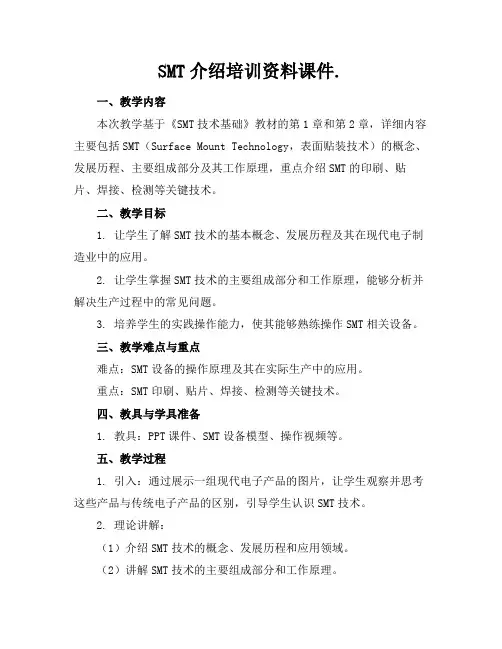

SMT介绍培训资料课件.一、教学内容本次教学基于《SMT技术基础》教材的第1章和第2章,详细内容主要包括SMT(Surface Mount Technology,表面贴装技术)的概念、发展历程、主要组成部分及其工作原理,重点介绍SMT的印刷、贴片、焊接、检测等关键技术。
二、教学目标1. 让学生了解SMT技术的基本概念、发展历程及其在现代电子制造业中的应用。
2. 让学生掌握SMT技术的主要组成部分和工作原理,能够分析并解决生产过程中的常见问题。
3. 培养学生的实践操作能力,使其能够熟练操作SMT相关设备。
三、教学难点与重点难点:SMT设备的操作原理及其在实际生产中的应用。
重点:SMT印刷、贴片、焊接、检测等关键技术。
四、教具与学具准备1. 教具:PPT课件、SMT设备模型、操作视频等。
五、教学过程1. 引入:通过展示一组现代电子产品的图片,让学生观察并思考这些产品与传统电子产品的区别,引导学生认识SMT技术。
2. 理论讲解:(1)介绍SMT技术的概念、发展历程和应用领域。
(2)讲解SMT技术的主要组成部分和工作原理。
(3)分析SMT印刷、贴片、焊接、检测等关键技术。
3. 实践操作:(1)演示SMT设备操作视频,让学生了解设备的具体操作流程。
(2)分组进行SMT设备模型操作练习,培养学生的实践操作能力。
4. 例题讲解:结合教材中的实例,讲解SMT生产过程中的常见问题及解决方法。
5. 随堂练习:布置一道关于SMT技术的实际应用问题,让学生现场解答。
六、板书设计1. SMT技术介绍2. 内容:(1)SMT基本概念、发展历程和应用领域。
(2)SMT主要组成部分和工作原理。
(3)SMT关键技术:印刷、贴片、焊接、检测。
七、作业设计1. 作业题目:分析一款电子产品的SMT生产过程,并提出可能存在的问题及改进措施。
2. 答案:(1)产品:智能手机。
(2)生产过程:印刷、贴片、焊接、检测。
(3)问题:焊接不良、印刷偏移、元器件损坏等。
《smt基础培训资料》课件
![《smt基础培训资料》课件](https://img.taocdn.com/s3/m/dbaa43905ebfc77da26925c52cc58bd6318693cd.png)

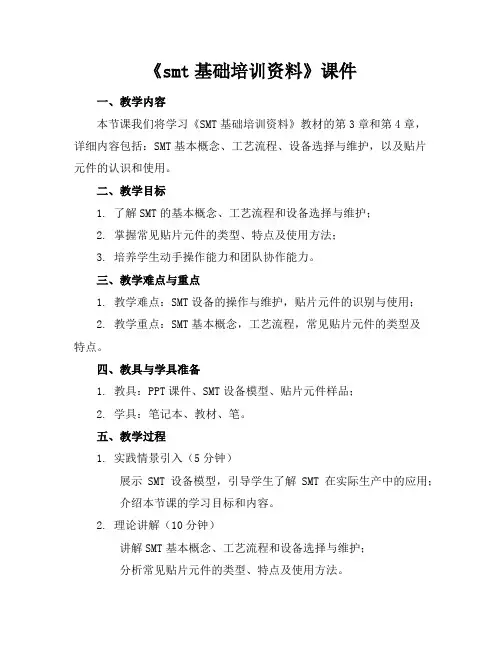

《smt基础培训资料》课件一、教学内容本节课我们将学习《SMT基础培训资料》教材的第3章和第4章,详细内容包括:SMT基本概念、工艺流程、设备选择与维护,以及贴片元件的认识和使用。
二、教学目标1. 了解SMT的基本概念、工艺流程和设备选择与维护;2. 掌握常见贴片元件的类型、特点及使用方法;3. 培养学生动手操作能力和团队协作能力。
三、教学难点与重点1. 教学难点:SMT设备的操作与维护,贴片元件的识别与使用;2. 教学重点:SMT基本概念,工艺流程,常见贴片元件的类型及特点。
四、教具与学具准备1. 教具:PPT课件、SMT设备模型、贴片元件样品;2. 学具:笔记本、教材、笔。
五、教学过程1. 实践情景引入(5分钟)展示SMT设备模型,引导学生了解SMT在实际生产中的应用;介绍本节课的学习目标和内容。
2. 理论讲解(10分钟)讲解SMT基本概念、工艺流程和设备选择与维护;分析常见贴片元件的类型、特点及使用方法。
3. 例题讲解(10分钟)通过PPT展示例题,讲解SMT工艺流程中的关键步骤;引导学生掌握贴片元件的识别方法。
4. 随堂练习(5分钟)学生独立完成练习题,巩固所学知识;教师巡回指导,解答学生疑问。
5. 动手实践(20分钟)学生分组进行SMT设备模型操作,体验SMT工艺流程;教师指导学生正确使用贴片元件,完成实际操作。
学生分享学习心得,提出疑问,教师解答。
六、板书设计1. SMT基本概念、工艺流程、设备选择与维护;2. 常见贴片元件类型及特点;3. 学生练习题答案。
七、作业设计1. 作业题目:列举SMT工艺流程的三个关键步骤;识别三种常见贴片元件,并说明其特点;结合实际操作,简述SMT设备的使用与维护。
2. 答案:(1)印刷、贴片、焊接、清洗、检测;(2)电阻、电容、二极管;(3)设备使用前需检查电源、气源、设备状态;使用过程中注意设备运行状况,及时调整参数;使用后做好设备保养和清洁。
八、课后反思及拓展延伸1. 课后反思:本节课学生对SMT基本概念和工艺流程掌握较好,但在设备操作与维护方面还需加强练习;2. 拓展延伸:鼓励学生课后查阅相关资料,了解SMT行业的发展趋势和前沿技术。
《SMT元件知识培训》课件
![《SMT元件知识培训》课件](https://img.taocdn.com/s3/m/5fbe21879fc3d5bbfd0a79563c1ec5da50e2d6ac.png)
SMT元件的质量控制
常见的质量问题如焊接不良、元件错位等,可以通过采取质量控制措施来预防和解决。在本节中,我们将深入 探讨这些问题并分享解决方案。
SMT元件应用举例
《SMT元件知识培训》 PPT课件
SMT元件知识培训旨在帮助您深入了解SMT元件以及其在电子制造中的应用。 通过本课程,您将学习到SMT元件的定义、分类、性能指标、安装工艺、质 量控制等方面的知识。
什么是SMT元件?
SMT元件是表面贴装技术(Surface Mount Technology)中的一种重要元件。 它具有小巧、轻便、耐高温、可靠性高等特点,并与传统元件有着显著的区 别。
SMT元件的分类
SMT元件可以按封装类型和功能进行分类。不同封装类型的SMT元件适用于不同的电子产品,而按功能分类 则可以更好地满足特定的电路需求。
SMT元件的性能指标
SMT元件的性能指标包括尺寸、外观、电气性能、温度特性和可靠性。了解 这些指标有助于选择合适的SMT元安装工艺
汽车电子、通信设备、家电领域等都是SMT元件应用的典型领域。通过举例分析,我们将更好地了解SMT元 件在不同领域中的应用情况,并探讨其优势和挑战。
SMT元件的市场前景
在电子制造行业的快速发展下,SMT元件市场面临着巨大的机遇。本节将深入探讨SMT元件的市场前景,以 及行业发展趋势和未来的潜在机会。
结束语
通过本课件,相信您已经对SMT元件有了更深入的理解。希望这些知识能够 帮助您在电子制造领域取得更大的成功,展望未来的发展充满信心。
SMT培训技术教程
![SMT培训技术教程](https://img.taocdn.com/s3/m/5310594cbfd5b9f3f90f76c66137ee06eff94e07.png)
SMT培训技术教程SMT(Surface Mount Technology)表面贴装技术是一种将元器件直接贴装在电路板上的技术,相比传统的插件式安装,SMT技术更加高效、准确和可靠。
在现代电子制造领域,SMT技术已经成为主流,因此掌握SMT技术对于从事电子制造行业的人员来说至关重要。
本文将介绍SMT培训技术教程,包括SMT工艺流程、SMT设备使用、SMT元器件及其标识等内容,希望能帮助读者对SMT技术有一个更深入的了解。
一、SMT工艺流程1.贴片:将元器件贴胶在PCB表面。
2.固定:通过热风炉或者回流炉进行固定。
3. 检验:使用AOI(Automatic Optical Inspection)进行检验。
4.补修:对不良元器件进行更换或者修补。
5.清洗:清洗PCB表面,去除残留的焊膏或者污物。
二、SMT设备使用1.贴片机:用于将元器件粘贴在PCB表面。
2.热风炉/回流炉:用于将元器件固定在PCB表面,通过热风或者熔融焊膏。
3.AOI检测设备:用于自动检测PCB上的元器件是否安装正确。
4.焊膏印刷机:用于印刷焊膏在PCB表面。
5.清洗机:用于清洗PCB表面。
三、SMT元器件及其标识1.贴片电阻电容:常见的SMT元器件,封装形式有0805、0603、0402等。
2.IC芯片:集成电路元器件,封装形式有QFP、QFN、BGA等。
3.LED:发光二极管元器件,封装形式有3528、5050等。
4.电感/滤波器:用于降噪或者滤波的元器件,封装形式有0603、0805等。
在SMT工艺中,每种元器件都有其特定的标识,例如贴片电阻电容的标识为数值和精度,IC芯片的标识为型号和生产批次等。
四、常见问题及解决方法1.元器件漏焊:可能是因为焊膏不足或者贴片位置偏移造成的,可以通过增加焊膏量或者调整贴片位置解决。
2.PCBA板面起泡:可能是因为回流过程中温度过高或者PCB表面残留水分造成的,可以通过调整回流温度或者提前干燥PCB解决。
