模拟电子技术基础(李国丽)第一章习题测验答案
《模拟电子技术基础》习题参考答案
《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。
2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。
3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。
4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。
在NPN型三极管中，掺杂浓度最大的是发射区。
5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。
6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。
7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。
8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。
9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。
10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。
11.稳压二极管工作在反向击穿区，主要用途是稳压。
12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。
13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。
共基极电路比共射极电路高频特性好。
14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。
15.电子线路中常用的耦合方式有直接耦合和电容耦合。
16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。
17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。

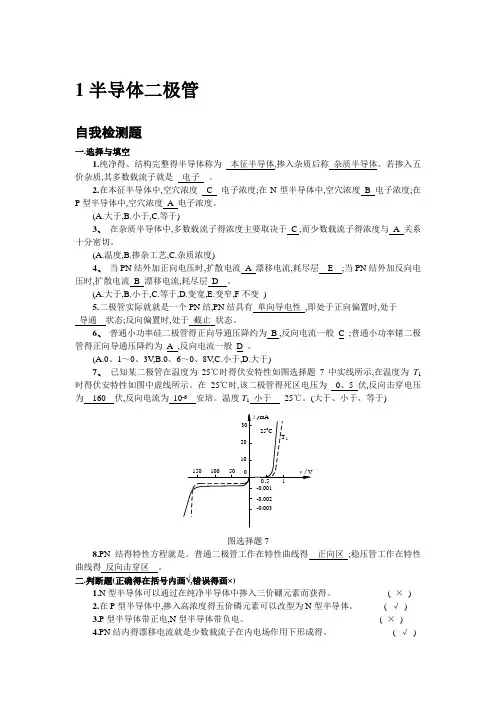

模拟电子技术基础(李国丽)第一章习题答案
1半导体二极管自我检测题一. 选择和填空1．纯净的、结构完整的半导体称为本征半导体, 掺入杂质后称杂质半导体。
若掺入五价杂质, 其多数载流子是电子。
2. 在本征半导体中, 空穴浓度 C 电子浓度；在N型半导体中, 空穴浓度B 电子浓度；在P型半导体中, 空穴浓度 A 电子浓度。
（A．大于, B．小于, C．等于）3.在杂质半导体中，多数载流子的浓度主要取决..，而少数载流子的浓度..关系十分密切。
（A. 温度, B. 掺杂工艺, C. 杂质浓度）4.当PN结外加正向电压时，扩散电..漂移电流，耗尽. . ；当PN结外加反向电压时，扩散电..漂移电流，耗尽.. .（A. 大于, B. 小于, C. 等于, D. 变宽, E. 变窄, F不变）5. 二极管实际就是一个PN结, PN结具有单向导电性, 即处于正向偏置时, 处于导通状态；反向偏置时, 处于截止状态。
6.普通小功率硅二极管的正向导通压降约为_.，反向电流一般_C_；普通小功率锗二极管的正向导通压降约为_A_，反向电流一般_D_。
（A. 0.1～0.3V, B. 0.6～0.8V, C. 小于, D. 大于）7.已知某二极管在温度为25℃时的伏安特性如图选择题7中实线所示，在温度.T1时的伏安特性如图中虚线所示。
在25℃时，该二极管的死区电压. 0..伏，反向击穿电压. 16. 伏，反向电流.10-. 安培。
温度T.小..25℃。
（大于、小于、等于）图选择题78. PN结的特性方程是。
普通二极管工作在特性曲线的正向区；稳压管工作在特性曲线的反向击穿区。
二. 判断题（正确的在括号内画√, 错误的画×）1. N型半导体可以通过在纯净半导体中掺入三价硼元素而获得。
（×）2. 在P型半导体中, 掺入高浓度的五价磷元素可以改型为N型半导体。
（√）3．P型半导体带正电, N型半导体带负电。
（×）4. PN 结内的漂移电流是少数载流子在内电场作用下形成的。
清华大学《模拟电子技术基础》习题解答与答案
第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈ U O2＝0 U O3≈－ U O4≈2V U O5≈ U O6≈－2V四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈，U CE ＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝，所以Ω≈-====-=k 4.45V μA 6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
习题（1）A C （2）A （3）C （4）A不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为时管子会因电流过大而烧坏。
u i 和u o 的波形如图所示。
ttttu i和u o的波形如图所示。
u o的波形如图所示。
I D＝（V－U D）/R＝，r D≈U T/I D＝10Ω，I d＝U i/r D≈1mA。
（1）两只稳压管串联时可得、、和14V等四种稳压值。
（2）两只稳压管并联时可得和6V等两种稳压值。
I ZM＝P ZM/U Z＝25mA，R＝U Z/I DZ＝～Ω。
（1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流为4mA ，小于其最小稳定电流，所以稳压管未击穿。
故V 33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，由于上述同样的原因，U O ＝5V 。
模拟电子技术基础(李国丽)第一章习题答案
先假设所有二极管都截止,瞧哪个二极管得正偏电压高,先导通。
(a)图中,
所以,D2先导通,导通后VO＝3-0、7=2、3V,D1截止。
(b)图中,
所以,D2D4先导通,则,D1截止,
VO＝－1、4V
1、8设图题1、8中二极管得导通压降为0、7V,求二极管上流过得电流ID得值。
图题1、8
解:将二极管以外得电路进行戴维宁等效
所以
1、9已知图题1、9电路中稳压管DZ1与DZ2得稳定电压分别为5V与9V,求电压VO得值。
图题1、9
解:(a)图中DZ1、DZ2均工作于稳压状态,
(b)DZ1工作于稳压状态,DZ2工作于反向截止区,所以DZ2支路得电流近似为零,
1、10已知图题1、10所示电路中,,稳压管DZ1、DZ2得稳定电压分别为5V、3V,正向导通压降均为0、7V。试画出vO得波形。
6、普通小功率硅二极管得正向导通压降约为_B,反向电流一般_C_;普通小功率锗二极管得正向导通压降约为_A_,反向电流一般_D_。
(A.0、1～0、3V,B.0、6～0、8V,C.小于,D.大于)
7、已知某二极管在温度为25℃时得伏安特性如图选择题7中实线所示,在温度为T1时得伏安特性如图中虚线所示。在25℃时,该二极管得死区电压为0、5伏,反向击穿电压为160伏,反向电流为10-6安培。温度T1小于25℃。(大于、小于、等于)
图选择题7
8.PN结得特性方程就是。普通二极管工作在特性曲线得正向区;稳压管工作在特性曲线得反向击穿区。
二.判断题(正确得在括号内画√,错误得画×)
1.N型半导体可以通过在纯净半导体中掺入三价硼元素而获得。(×)
2.在P型半导体中,掺入高浓度得五价磷元素可以改型为N型半导体。(√)

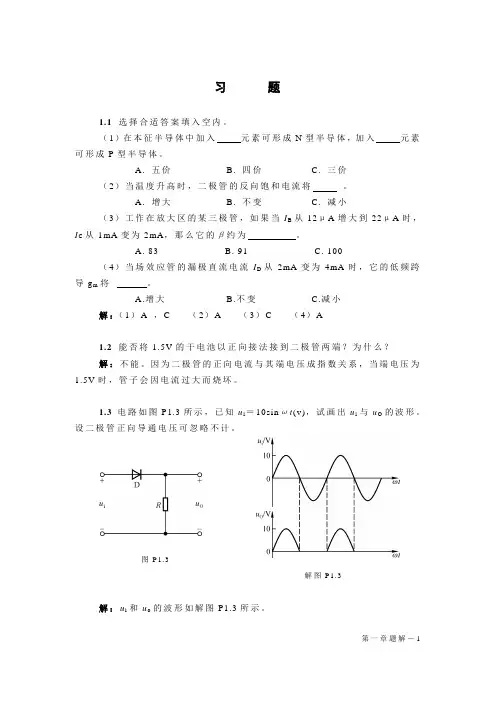

模拟电子技术基础-第一章课后习题详解
习题1.1选择合适答案填入空内。
（1）在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A. 五价B. 四价C. 三价（2）当温度升高时，二极管的反向饱和电流将。
A. 增大B. 不变C. 减小（3）工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C从1mA变为2mA，那么它的β约为。
A. 83B. 91C. 100（4）当场效应管的漏极直流电流I D从2mA变为4mA时，它的低频跨导g m将。
A.增大B.不变C.减小解：（1）A ，C （2）A （3）C （4）A1.2 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V时，管子会因电流过大而烧坏。
1.3 电路如图P1.3所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图P1.3解图P1.3解：u i和u o的波形如解图P1.3所示。
1.4 电路如图P1.4所示，已知u i＝5sinωt(V)，二极管导通电压U D＝0.7V。
试画出u i与u O的波形，并标出幅值。
图P1.4解图P1.4解：波形如解图P1.4所示。
1.5 电路如图P1.5（a）所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图P1.5解：u O的波形如解图P1.5所示。
解图P1.51.6 电路如图P1.6所示，二极管导通电压U D＝0.7V，常温下U T≈26mV，电容C对交流信号可视为短路；u i为正弦波，有效值为10mV。
试问二极管中流过的交流电流有效值解：二极管的直流电流I D＝（V－U D）/R＝2.6mA其动态电阻r D≈U T/I D＝10Ω故动态电流有效值I d＝U i/r D≈1mA 图P1.61.7现有两只稳压管，它们的稳定电压分别为6V和8V，正向导通电压为0.7V。
模拟电子技术(第2版)第一章习题答案
第一章习题答案一、填空题1.增大、增大、下2.浓度差异、电场3.五、三4.自由电子、空穴、空穴、自由电子5. N、自由电子、空穴6.本征半导体、杂质半导体7.高于8.正偏、反偏、单向导电性9.电击穿、热击穿10.高、低、单向导电11.限流电阻12.点接触、面接触13.减小、增大14.大、小15.反向击穿16.正向电流、反向电流17.电、光、正向18.光、电、反向19.反向击穿区、反向击穿区20.阻碍、促进二、单选题1.C2.D3.D4.C5.B6.A7.B8.B9.A10.C三、判断题1.错误2.错误3.错误4.正确5.错误四、计算分析题1.对（a）图，u I > 4V时稳压管稳压，u O1 = u I– 4V；u I≤4V时稳压管截止，u O1 = 0。
对（b）图，u I > 4V时稳压管稳压，u O2 = 4V；u I≤4V时稳压管截止，u O2 = u I。
波形图如下：2. （1）开关S 闭合时发光二极管才能发光。
（2）R 的取值范围Ω=-=-=26715)15(max min mA VI U V R D D DDΩ=-=-=8005)15(min max mAVI U V R D D DD计算的最后结果：Ω≤≤Ω800267R3. 稳压管的最大稳定电流为mA VmWU P I Z ZM ZM 256150===稳压管正常工作时要求ZM DZ Z I I I ≤≤min ，所以mA RVmA 25)612(5≤-≤求得Ω≤≤Ωk R k 2.124.0。
计算的最后结果：Ω≤≤Ωk R k 2.124.04. （1）当开关S 闭合时，Z DZ U V V U <≈+⨯=8.5725230，所以稳压管截止。
电压表读数U V =8.57V ，而mA k VI I A A 4.29)25(3021=Ω+==（2）当开关S 断开时，I A2 = 0，稳压管能工作于稳压区，故得电压表读数U V =12V ，A 1读数为mA k VI A 3.65)1230(1=Ω-=计算的最后结果：（1）U V = 8.57V ，I A1 = I A2 = 4.29mA（2）U V = 12V ，I A1 = 3.6mA ，I A2 = 0mA5. （a ）首先假定稳压管断开，求得U PN = -8V ，绝对值大于U Z 值，所以可以工作于反向击穿区。
模拟电子技术基础第一章答案
1.3电路如图所示，已知i 5sin (V)u t ω=，二极管导通电压U D =0.7V 。
试画出u i 与u o 的波形，并标出幅值。
解：当i 3.7u ≥V 时，D 1导通，将u o 钳位在3.7V ；当i 3.7u <V 时，D 2导通，将u o 钳位在-3.7V ； 当i 3.7 3.7V u -<<V 时，D 1、D 2均截止，u o = u i 。
1.4电路如图所示，二极管导通电压U D =0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流有效值为多少？ 解：二极管中的直流电流为D D ()/ 2.6I V U R mV =-=其动态电阻r D ≈U T /I D =10Ω。
故动态电流有效值为I D =U i /r D ≈1mA 。
1.6已知稳压管的稳定电压U Z =6V ，最小稳定电流I Zmin =5mA ，最大稳定电流I Zmax =25mA 。
(1)分别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值；(2)若U I =35V 时负载开路，则会出现什么现象？为什么？解：（1）稳压管正常工作时所允许的输入电压的范围为Imin Z L Zmin Z(/)(6/0.55)1623V U U R I R U =++=+⨯+=Imax Z L Zmax Z(/)(6/0.525)1643V U U R I R U =++=+⨯+=故23V<U i <43V 。
因此，U I 为10V 和15V 时稳压管未工作在稳压状态下。
所以I LO 10V I L | 3.33VU R U U R R ===+I LO 15V I L|5VU R U U R R ===+U I 为35V 时稳压管工作在稳压状态下，所以I O 35V Z |6V U U U ===（2）当负载开路时，稳压管的电流等于限流电阻中的电流，即Z D I Z Zmax ()/29I U U R mA I =-=>稳压管将因功耗过大而损坏。
《模拟电子技术基础》习题答案
模拟电子技术基础答案 第1章习题及答案1.1．在图题1.1所示的各电路图中E ＝5V ，t u i ωsin 10=V ，二极管的正向压降可忽略不计，试分别画出输出电压o u 的波形。
oo(a)(b)(c)(d)图题1.1解：（a ）图：当i u > E 时，o u = E ，当i u < E 时，i o u u =。
（b ）图：当i u < E 时，o i u u =；当i u > E 时，E u o =。
（c ）图：当i u < E 时，E u o =；当i u > E 时，i o u u =。
（d ）图：当i u > E 时，i o u u =；当i u < E 时，E u o =。
画出o u 波形如图所示。
Vu i /u o /u o /u o /u o /1.2．有两个稳压管D Z1和D Z2，其稳定电压分别为5.5V 和8.5V ，正向压降都是0.5V 。
如果要得到0.5V ，3V ，6V ，9V 和14V 几种稳定电压，问这两个稳压管（还有限流电阻）应如何连接？画出各个电路。
解：各电路图如图所示。
(a)0.5V ；(b)3V ；(c)6V ；(d)9V ；(e)14V。
R LR L(a)(b)R LR LR L(c) (d) (e)1.3．在如图题1.3所示的发光二极管的应用电路中若输入电压为1.0V 试问发光二极管是否发光，为什么？U图题1.3解：若输入电压U I =1.0V ，发光二极管不发光，因为发光二极管正向工作电压为2～2.5V 。
1.4．光电二极管在电路中使用时，是正向连接还是反向连接？解：光电二极管在电路中使用时，是反向连接，因为光电二极管工作在反偏状态，它的反向电流随光照强度的增加而上升，用于实现光电转换功能。
1.5．某二极管的管壳标有电路符号，如图所示，已知该二极管是好的，万用表的欧姆档示意图如图题1.5所示，（1）在测二极管的正向电阻时，两根表笔如何连接？（2）在测二极管的反向电阻时，两根表笔又如何连接？（3）两次测量中哪一次指针偏转角度大？偏转角度大的一次的阻值小还是阻值大？图题1.5解：（1）在测二极管的正向电阻时，黑表笔接正极，红表笔接负极。
模拟电子技术基础习题及答案
第一章 半导体器件1-1 当T=300K 时，锗和硅二极管的反向饱和电流I S 分别为1A μ和0.5pA 。
如将此两个二极管串联起来，有1μA 的正向电流流过，试问它们的结电压各为多少？ 解：二极管正偏时，TD U U S eI I ≈ ， ST D I I lnU U ≈ 对于硅管：mV 6.179A1mA1ln mV 26U D =μ≈ 对于锗管：mV 8.556pA5.0mA1ln mV 26U D =≈1-2 室温27C o 时，某硅二极管的反向饱和电流I S =0.1pA 。
（1）当二极管正偏压为0.65V 时，二极管的正向电流为多少？（2）当温度升至67C o 或降至10C -o 时，分别计算二极管的反向饱和电流。
此时，如保持（1）中的正向电流不变，则二极管的正偏压应为多少？ 解：（1）mA 2.7e 101.0eI I mA26mA 65012U U S TD =⨯⨯=≈-（2）当温度每上升10℃时，S I 增加1倍，则pA107.72101.02)27(I )10(I pA6.12101.02)27(I )67(I 37.312102710SS 412102767S S -------⨯=⨯⨯=⨯=-=⨯⨯=⨯=οοοοT=300k(即27℃)，30026q K mA 26300qKq KT )27(U T ==⨯==即ο则67℃时，mA7.716pA 107.7mA2.7ln 8.22U ,C 10mA7.655pA6.1mA 2.7ln 5.29U ,C 67mV8.2226330026)10(U mV 5.2934030026)67(U 3D D T T =⨯=-===⨯=-=⨯=-时时οοοο1-3 二极管电路如图P1-3（a ）所示，二极管伏安特性如图P1-3（b ）所示。
已知电源电压为6V ，二极管压降为0.7伏。
试求： （1）流过二极管的直流电流；（2）二极管的直流电阻D R 和交流电阻D r 。
模拟电子技术基础考试试题答案-(1)
第1页 共5页 一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上）1、场效应管被称为单极型晶体管是因为 。
2、晶体三极管的输出特性可分三个区域，当三极管工作在 区时， b I Ic β<。
3、场效应管可分为 型场效应管和结型场效应管两种类型。
4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路只能放大电压不能放大电流。
5、在绘制电子放大电路的直流通路时，电路中出现的 视为开路， 视为短路，信号源可视为为短路但应保留其内阻。
6、多级放大电路级间的耦合方式有直接耦合、阻容耦合、 和 耦合等。
7、晶体管是利用 极电流来控制 极电流从而实现放大的半导体器件。
8、放大电路的交流通路用于研究 。
9、理想运放的两个输入端虚断是指 。
10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。
若输出电压置零后反馈不复存在则为 。
11、仅存在于放大电路的交流通路中的反馈称为 。
12、通用集成运放电路由 、 、输出级和偏置电路四部分组成。
13、如果集成运放的某个输入端瞬时极性为正时，输出端的瞬时极性也为正，该输入端是 相输入端，否则该输入端是 相输入端。
14、差分放大电路的差模放大倍数和共模放大倍数是不同的， 越大越好， 越小越好。
二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管如果采用正向接法，稳压二极管将 。
A ：稳压效果变差B ：稳定电压变为二极管的正向导通压降C ：截止D ：稳压值不变，但稳定电压极性发生变化2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结正向偏置，则此管的工作状态为 。
A ：饱和状态B ：截止状态C ：放大状态D ：不能确定3、测得一放大电路中的三极管各电极相对一地的电压如图1所示，该管为 。
A ： PNP 型硅管 B ：NPN 型锗管 C ： NPN 型硅管 D ：PNP 型锗管7V0.7V0V①②③图1 图24、电路如图2所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是。
模拟电子技术基础习题解答
(c)(d)
解图P2.2
2.3分别判断图P2.2(a)、 (b)所示两电路各属哪种放大电路，并写出的表达式。
(a)(b)(c)
(d)(e)(f)
(g)(h)(i)
图T2.2
解：图(a)不能。VBB将输入信号短路。
图(b)可以。
图(c)不能。输入信号与基极偏置是xx关系而非xx关系。
图(d)不能。晶体管基极回路因无限流电阻而烧毁。
图(e)不能。输入信号被电容C2短路。
图(f)不能。输出始终为零。
图(g)可能。
解：管子可能是增强型管、耗尽型管和结型管，三个极① 、② 、③ 与G 、S 、D 的对应关系如解图Pl.13 所示。
解图Pl.13
1.14已知场效应管的输出特性曲线如图Pl.14所示，画出它在恒流区的转移特性曲线。
图Pl.14(a)(b)
解图Pl.14
解：在场效应管的恒流区作横坐标的垂线(如解图Pl.14 (a)所示),读出其与各条曲线交点的纵坐标值及值，建立坐标系，描点，连线，即可得到转移特性曲线，如解图Pl.14 (b)所示。
(a)(b)(c)
补图P1
解：波形如下图所示
补充2.在温度20oC时某晶体管的试问温度是60oC时的？
解:。
补充3.有两只晶体管，一只的β=200 , ；另一只的β=100 , ，其它参数大致相同。你认为应选用哪只管子？为什么？
解：选用β=100 , 的管子，因其β适中,较小，因而温度稳定性较另一只管子好。
第1xx 常用半导体器件
自测题
一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。( √ )
清华大学《模拟电子技术基础》习题解答与答案
第一章 半导体基础知识自测题一、（ 1）√ （2）× （ 3）√ （ 4）× （ 5）√ （ 6）× 二、（ 1） A （2）C （ 3）C （4） B （ 5）A C 三、 U O1≈ 1.3VU O2＝ 0 U O3≈－ 1.3VU O4≈ 2V U O5≈ 2.3V U O6≈－ 2V四、 U O1＝ 6V U O2＝5V五、根据 P CM ＝ 200mW 可得： U CE ＝ 40V 时 I C ＝ 5mA ，U CE ＝ 30V 时 I C ≈ 6.67mA ， U CE＝ 20V 时 I C ＝ 10mA ， U CE ＝ 10V 时 I C ＝ 20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、 1、I BVBBUBE26μAR bI CI B2.6mAUCEVCCI C R C 2VU O ＝ U CE ＝2V 。
2、临界饱和时 U CES ＝ U BE ＝0.7V ，所以VCC UCES2.86mAI CR cI C28.6μAI BV BBU BE45.4kR bI B七、 T 1：恒流区； T 2：夹断区； T 3：可变电阻区。
习题u i /V101.1（ 1） A C （ 2）A（3） C（ 4）AtO1.2 不能。
因为二极管的正向电流与其端电压成指数关系， 当端电压为 1.3V 时管子会因电流过大而烧坏。
u o /V101.3 u i 和 u o 的波形如图所示。
tO1.4u i和 u o的波形如图所示。
u i/V53O-3u O/V3.7O-3.7 1.5u o的波形如图所示。
u I1/V t t30.3Otu I2/V30.3tOu O/V3.71O t1.6I D＝（ V － U D） /R＝2.6mA ， r D≈ U T/I D＝ 10Ω， I d＝ U i/r D≈ 1mA 。
1.7（ 1）两只稳压管串联时可得 1.4V 、6.7V 、 8.7V 和 14V 等四种稳压值。
《模拟电子技术基础》典型习题解答
《模拟电⼦技术基础》典型习题解答《模拟电⼦技术基础》典型习题解答模拟电⼦技术基础习题与解答1章绪论1.2.1在某放⼤电路输⼊端测量到输⼊正弦信号电流和电压的峰－峰值分别为5A µ和5 mV 。
输出端接2k Ω电阻负载，测量到正弦电压信号峰－峰值为1V 。
试计算该放⼤电路的电压增益V A 、电流增益IA 、功率增益P A ，并分别换算成dB 数表⽰。
解：（1）电压增益20010513=?==-iO V V V A )(46200lg 20)(dB dB A V ==∴（2）电流增益 100105102/1/63=??===-iLO iO I I R V I I A )(40100lg 20)(dB dB A I ==∴（3）功率增益20000=?=I V P A A A )(43102lg 104dB A P =?=∴1.2.4 某放⼤器输⼊电阻,10Ω=k R i 如果⽤A µ1电流源驱动，放⼤电路短路输出电流为10,mA 开路输出电压为10V 。
求放⼤电路接Ωk 4负载电阻时的电压增益V A 、电流增益I A 、功率增益P A ，并分别转换成dB 数表⽰。
解：Ω=?==-k I V R OsOO O 11010103100010101064=?===-ii OO iOO VO I R V V V A)(62106.1lg 10)(106.12000800)(662000lg 20)(200010)14(101010101010)(58800lg 20)(80010)14(1041066334463333dB dB A A A A dB dB A R R R A I I A I I A dB dB A R R R A V V A P I V P V LO O ISiO V iOS IS V OL L VOiO V =?=?=?=====?+?=+===?=====?+??=+==∴--功率增益电流增益⽽电压增益第⼀章半导体器件的基础知识1.2 电路如图P1.2（a ）所⽰，其输⼊电压u I1和u I2的波形如图（b ）所⽰，⼆极管导通电压U D ＝0.7V 。
模拟电子技术第一章习题与答案
模拟电⼦技术第⼀章习题与答案第⼀章习题与答案1.什么是PN结的偏置？PN结正向偏置与反向偏置时各有什么特点？答：⼆极管（PN结）阳极接电源正极，阴极接电源负极，这种情况称⼆极管正向偏置，简称正偏，此时⼆极管处于导通状态，流过⼆极管电流称作正向电流。
⼆极管阳极接电源负极，阴极接正极，⼆极管处于反向偏置，简称反偏，此时⼆极管处于截⽌状态，流过⼆极管电流称为反向饱和电流。
把⼆极管正向偏置导通、反向偏置截⽌的这种特性称之为单向导电性。
2.锗⼆极管与硅⼆极管的死区电压、正向压降、反向饱和电流各为多少？答：锗管死区电压约为0.1V，硅管死区电压约为0.5V。
硅⼆极管的正向压降约0.6～0.8 V；锗⼆极管约0.2～0.3V。
硅管的反向电流⽐锗管⼩，硅管约为1uA，锗管可达⼏百uA。
3.为什么⼆极管可以当作⼀个开关来使⽤？答：⼆极管在正向电压作⽤下电阻很⼩，处于导通状态，相当于⼀只接通的开关；在反向电压作⽤下，电阻很⼤，处于截⽌状态，如同⼀只断开的开关。
4.普通⼆极管与稳压管有何异同？普通⼆极管有稳压性能吗？答：普通⼆极管的主要特性是单向导电性，也就是在正向电压的作⽤下，导通电阻很⼩；⽽在反向电压作⽤下导通电阻极⼤或⽆穷⼤。
稳压⼆极管的稳压原理：稳压⼆极管的特点就是加反向电压击穿后，其两端的电压基本保持不变。
⽽普通⼆极管反向击穿后就损坏了。
这样，当把稳压管接⼊电路以后，若由于电源电压发⽣波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
因此，普通⼆极管在未击穿的条件下具有稳压性能。
5.选⽤⼆极管时主要考虑哪些参数？这些参数的含义是什么？答：正向电流IF：在额定功率下，允许通过⼆极管的电流值。
正向电压降VF：⼆极管通过额定正向电流时，在两极间所产⽣的电压降。
最⼤整流电流（平均值）IOM：在半波整流连续⼯作的情况下，允许的最⼤半波电流的平均值。
反向击穿电压VB：⼆极管反向电流急剧增⼤到出现击穿现象时的反向电压值。
模拟电子技术基础习题及答案
模拟电子技术基础习题答案电子技术课程组2016.9.15目录第1 章习题及答案 (1)第2 章习题及答案 (14)第3 章习题及答案 (36)第4 章习题及答案 (45)第5 章习题及答案 (55)第6 章习题及答案 (70)第7 章习题及答案 (86)第8 章习题及答案 (104)第9 章习题及答案 (117)第10 章习题及答案 (133)模拟电子技术试卷1 (146)模拟电子技术试卷2 (152)模拟电子技术试卷3 (158)第 1 章习题及答案1.1 选择合适答案填入空内。
（1）在本征半导体中加入元素可形成N 型半导体，加入元素可形成P 型半导体。
A. 五价B. 四价C. 三价（2）PN 结加正向电压时，空间电荷区将。
A. 变窄B. 基本不变C. 变宽（3）当温度升高时，二极管的反向饱和电流将。
A. 增大B. 不变C. 减小（4）稳压管的稳压区是其工作在。
A. 正向导通B.反向截止C.反向击穿解：（1）A、C （2）A （3）A （4）C写出图P1.2.1 所示各电路的输出电压值，设二极管是理想的。
（1）（2）（3）图P1.2.1解：（1）二极管导通U O1=2V （2）二极管截止U O2=2V （3）二极管导通U O3=2V 写出图P1.2.2 所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
（1）（2）（3）图P1.2.2解：（1）二极管截止U O1=0V （2）二极管导通U O2=-1.3V （3）二极管截止U O3=-2V 电路如P1.3.1 图所示，设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出电路的输出电压U o。
图P1.3.1解：二极管D1截止，D2导通，U O=-2.3V电路如图P1.3.2 所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图P1.3.2解：当u i>0V 时，D 导通，u o =u i；当u i≤0V 时，D 截止，u o=0V。
模拟电子技术习题及解答
模拟电子技术基础第一章1.1 电路如题图1.1所示，已知)5sin i u t V ω=，二极管导通电压降D 0.7V U =。
试画出i u 和o u 的波形，并标出幅值。
解：通过分析可知：(1) 当37V i u .>时，37o u .V = (2) 当37V 37V i .u .-≤≤时，o i u u = (3) 当37V i u .<-时，37o u .V =- 总结分析，画出部分波形图如下所示：1.2 二极管电路如题图1.2所示。
（1）判断图中的二极管是导通还是截止？（2）分别用理想模型和横压降模型计算AO 两端的电压AO U 。
解：对于（a ）来说，二极管是导通的。
采用理想模型来说，6V AO U =- 采用恒压降模型来说，67V AO U .=-对于（c ）来说，二极管1D 是导通的，二极管2D 是截止的。
采用理想模型来说，0AO U = 采用恒压降模型来说，07V AO U .=-1.3 判断题图1.3电路中的二极管D 是导通还是截止？用二极管的理想模型计算流过二极管的电流D ?I =解：（b ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：25101515V 182255U .-⨯+⨯++左＝＝10151V 14010U ⨯+右＝＝故此二极管截止，流过的电流值为0D I ＝（c ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：151525V 255U .⨯+左＝＝，2252005V 182U ..-⨯+左＝＝10151V 14010U ⨯+右＝＝由于05V U U .-=右左，故二极管导通。
运用戴维宁定理，电路可简化为05327μA 153D .I ..==1.6 测得放大电路中六只晶体管的电位如题图1.6所示，在图中标出三个电极，并说明它们是硅管还是锗管。
解： T1: 硅管，PNP ，11.3V 对应b, 12V 对应e, 0V 对应cT2: 硅管，NPN ，3.7V 对应b, 3V 对应e, 12V 对应c T3: 硅管，NPN ，12.7V 对应b, 12V 对应e,15V 对应c T4: 锗管，PNP ，12V 对应b, 12.2V 对应e, 0V 对应c T5: 锗管，PNP ，14.8V 对应b, 15V 对应e, 12V 对应c T6: 锗管，NPN ，12V 对应b, 11.8V 对应e, 15V 对应c模拟电子技术基础 第二章2.2 当负载电阻L 1k R =Ω时，电压放大电路输出电压比负载开路（L R =∞）时输出电压减少20%，求该放大电路的输出电阻o r 。
模拟电子技术课后习题答案第一章半导体二极管及其电路分析答案
1习题答案1-1 如何使用万用表判断普通二极管阳极、阴极及二极管的质量？ 解：指针万用表处于电阻档，用万用表测量二极管的正、反两次电阻，两次测量中电阻小的那次，黑表笔接的是二极管阳极，红表笔接的是二极管阴极。
两次电阻值相差越大，说明二极管单相导电性越好，两次电阻值均为无穷大，说明二极管内部断路，两次电阻值均为0，说明二极管内部短路。
若两次阻值相差不大，说明管子性能差，为劣质管。
若正向电阻为几千欧，则为硅管，若正向电阻为几百欧，则为锗管。
1-2 如图1-23所示电路，假设二极管是理想二极管，判断图中二极管是导通还是截止？并求出A 、B 两端电压U AB 。
解：a 导通 U AB =－3Vb 截止 U AB =0c VD 1导通 VD 2截止 U AB =01-3如图1-24所示电路，二极管导通压降为0.7V ，计算电路中各电流。
解： a mA 9.617.07.07.091=---=ImA 1.217.07.07.03=++=Im A 8.4312=-=I I Ib mA 77.231237.02-≈-+=IA图1-23 习题1-2图BBAacABbI 3 aI 3 图1-24 习题1-3图Ωb2mA 23.1337.03≈+=I m A 54.1321-=+=I I I1-4如图1-25所示电路，二极管为理想二极管，根据表1-1输入值，判断二极管状态，确定输出u o 值。
解：如表1-1。
表1-1 习题1-4表1-5如图1-26所示电路，二极管为理想二极管，u i =10sin ωt ，试画出u o 的波形。
若二极管正向导通压降为0.7V ，波形又如何变化？解： abo 图1-26 习题1-5图uu o acu o u ＋ －bu A 图1-25 习题1-4图－5Vu Bu ou i u o 0.7 u i u o u i u o u i u o3c 1-6 如图1-27所示电路，分析二极管导通还是截止？三个灯是否都发光？解：VD 1截止，VD 2导通； L 1、L 3发光，L 2不发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解： 正半周时，DZ1承受正向压降，DZ2承受反向压降，在VDZ2=3V之前，DZ2反向截止，iD=0，vO=vi； 上升到VDZ2=3V之后，DZ2击穿，vO=3.7V；
负半周时，DZ2承受正向压降，DZ1承受反向压降，在VDZ1=5V之前，DZ1反向截止，iD=0，vO=vi； 反向电压达到VDZ1=5V之后，DZ1击穿，vO=－5.7V；
D2两端电压＝I1×100＋0.3＝0.45V
小于D2的开启电压，所以D2截止，因此
I2＝0
1.4设二极管的正向导通压降可以忽略不计，反向饱和电流为10μA，反向击穿电压为30V，并假设一旦击穿反向电压保持30V不变，不随反向击穿电流而变化。求图题1.4中各电路的电流I。
图题1.4
解：
（a）图中，两个二极管导通，
4．PN结内的漂移电流是少数载流子在内电场作用下形成的。（√）
5．由于PN结交界面两边存在电位差，所以当把PN结两端短路时就有电流流过。（×）
6．PN结方程既描写了PN结的正向特性和反向特性，又描写了PN结的反向击穿特性。（×）
7．稳压管是一种特殊的二极管，它通常工作在反向击穿状态（√），它不允许工作在正向导通状态（×）。
6.普通小功率硅二极管的正向导通压降约为_B，反向电流一般_C_；普通小功率锗二极管的正向导通压降约为_A_，反向电流一般_D_。
（A．0.1～0.3V，B．0.6～0.8V，C．小于 ，D．大于 ）
7.已知某二极管在温度为25℃时的伏安特性如图选择题7中实线所示，在温度为T1时的伏安特性如图中虚线所示。在25℃时，该二极管的死区电压为0.5伏，反向击穿电压为160伏，反向电流为10-6安培。温度T1小于25℃。（大于、小于、等于）
1
自我检测题
一．选择和填空
1．纯净的、结构完整的半导体称为本征半导体，掺入杂质后称杂质半导体。若掺入五价杂质，其多数载流子是电子。
2．在本征半导体中，空穴浓度C电子浓度；在N型半导体中，空穴浓度B电子浓度；在P型半导体中，空穴浓度A电子浓度。
（A．大于，B．小于，C．等于）
3.在杂质半导体中，多数载流子的浓度主要取决于C，而少数载流子的浓度与A关系十分密切。
习题
1.1图题1.1各电路中， ，忽略D的导通压降和死区电压，画出各电路相应的输出电压波形。
图题1.1
解：
（a）图中，vi>0时，二极管截止，vo=0；vi<0时，二极管导通，vo=vi。
（b）图中，二极管导通，vo=vi+10。
（c）图中，二极管截止，vo=0。
1.2求图题1.2所示电路中流过二极管的电流ID和A点对地电压VA。设二极管的正向导通电压为0.7V。
图题1.2
解：（a）
（b）
得
1.33电路如图题1.3所示，已知D1为锗二极管，其死区电压Vth＝0.2V，正向导通压降为0.3V；D2为硅二极管，其死区电压为Vth＝0.5V，正向导通压降为0.7V。求流过D1、D2的电流I1和I2。
图题1.3
解：由于D1的死区电压小于D2的死区电压，应该D1先导通。设D1通、D2截止，此时
（A．温度，B．掺杂工艺，C．杂质浓度）
4.当PN结外加正向电压时，扩散电流A漂移电流，耗尽层E；当PN结外加反向电压时，扩散电流B漂移电流，耗尽层D。
（A．大于，B．小于，C．等于，D．变宽，E．变窄，F不变）
5．二极管实际就是一个PN结，PN结具有单向导电性，即处于正向偏置时，处于
导通状态；反向偏置时，处于截止状态。
先假设所有二极管都截止，看哪个二极管的正偏电压高，先导通。
（a）图中，
所以，D2先导通，导通后VO＝3-0.7=2.3V， D1截止。
（b）图中，
所以，D2D4先导通，则 ，D1截止，
VO＝－1.4V
1.8设图题1.8中二极管的导通压降为0.7V，求二极管上流过的电流ID的值。
图题1.8
解：将二极管以外的电路进行戴维宁等效
（b）图中，由于D2反向截止，所以电流为反向饱和电流10μA。
（c）图中，D2反向击穿，保持击穿电压30V，所以
（d）图中，D1导通，
1.5试确定图题1.5（a）和图（b）中的二极管是否导通，并计算电压V1和V2的值（设二极管正向导通电压为0.7V）
图题1.5
解：
（a）图中，D导通，
V1＝0.7+V2=8.23V
所以
1.9已知图题1.9电路中稳压管DZ1和DZ2的稳定电压分别为5V和9V，求电压VO的值。
图题1.9
解：（a）图中DZ1、DZ2均工作于稳压状态，
（b）DZ1工作于稳压状态，DZ2工作于反向截止区，所以DZ2支路的电流近似为零，
1.10已知图题1.10所示电路中， ，稳压管DZ1、DZ2的稳定电压分别为5V、3V，正向导通压降均为0.7V。试画出vO的波形。
（b）D截止，I=0，V1＝12V，V2＝0V
1.6忽略图题1.6中二极管的死区电ቤተ መጻሕፍቲ ባይዱ，试判断图中二极管是否导通。
图题1.6
解：先将D断开，计算A、B点对地电压
（a）
，所以D1导通
（b）
，所以D2截止
1.7设图题1.7中二极管的导通压降为0.7V，判断图中各二极管是否导通，并求出Vo的值。
图题1.7
解：
图选择题7
8．PN结的特性方程是 。普通二极管工作在特性曲线的正向区；稳压管工作在特性曲线的反向击穿区。
二．判断题（正确的在括号内画√，错误的画×）
1．N型半导体可以通过在纯净半导体中掺入三价硼元素而获得。（×）
2．在P型半导体中，掺入高浓度的五价磷元素可以改型为N型半导体。（√）
3．P型半导体带正电，N型半导体带负电。（×）
