建筑电气照明课程设计
电气照明课程设计报告
课程设计报告课程名称: 电气照明课程设计题目名称: 某食堂三楼电气照明设计年级专业及班级:姓名:学号:指导教师:评定成绩:教师评语:指导老师签名:2013年1月17日电气照明课程设计任务书一、设计课题某建筑(指定)电气照明施工图设计二、工程概况详各建筑图建筑说明。
三、原始资料1.各工程土建施工图纸一套(另附)2.国家标准及相应设计规范。
四、课题要求1.设计原则: 国家现行有关电气设计规范及主管部门规定等。
2.设计范围: 电气照明平面布置、照明电气设计、接地与电气安全等3、设计成果: 课程设计报告(设计说明书及计算书等)电气施工图(系统图、平面图等)4.设计要求: 按工程施工设计深度要求设计、出图, 全部图纸要求采用计算机绘制。
五、日程安排本次课程设计时间共1.5周, 进度安排如下:设计准备, 熟悉有关电气设计规范, 熟悉本工程土建图及其它所提条件, 绘制电气设计条件图。
(1天)照明平面布置、电气初步设计。
(2天)照明计算、负荷计算。
(1天)电气施工图设计、绘图, 要求采用计算机绘制电气施工图。
(3天)整理计算书及图纸、写课程设计报告。
(1天)六、主要参考书1.GB50052—2009 《供配电系统设计规范》国标 2009年2.GB50054—2011 《低压配电设计规范》国标 2011年3.GB50034—2004 《建筑照明设计标准》国标 2004年4.JGJ16—2008 《民用建筑电气设计规范》行业标准 2008年5、吕光大主编《建筑电气安装工程图集》(第2版)1.2、3集中国电力出版社6.照明设计手册(第二版) 北京照明学会中国电力出版社7、《工厂常用电气设备手册》(第2版)上、下册中国电力出版社8、《民用建筑电气设备手册》上、下册中国建筑工业出版社9、《国家标准电气制图应用示例图册》(建筑电气分册)中国标准出版社10、电气设备生产厂家产品样本及其它资料等七、课程设计指导书《电气照明设计指导》刘介才主编机械工业目录一. 工程概况与设计依据 (5)1.1工程概况 (5)1.2设计依据 (5)二. 照明光照设计 (6)2.1照明方式和照明种类确定 (7)2.2 照明系统 (8)2.3 灯具布置原则: (8)2.4 灯的控制方式 (10)2.5照度标准及计算 (10)三. 照明电气设计 (11)3.1照明配电设计负荷确定 (12)3.2照明负荷计算 (13)3.3线路敷设及导线选择 (14)课程设计总结 (15)参考文献 (15)附录 (15)一.工程概况与设计依据1.1工程概况项目名称: 某食堂三层电气照明系统的设计项目概况:某食堂电气照明施工平面图以及配电干线图的设计, 该工程为砖混结构, 分为三层, 建筑标高为17.4米, 一、二层层高为4.9米, 第三层层高为6米, 建筑总面积为6189.57平方米。
建筑电气照明课程设计

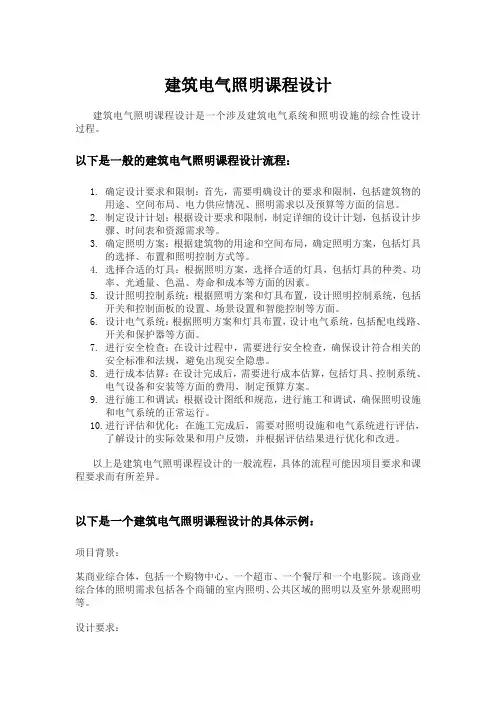

建筑电气照明课程设计建筑电气照明课程设计是一个涉及建筑电气系统和照明设施的综合性设计过程。
以下是一般的建筑电气照明课程设计流程:1.确定设计要求和限制:首先,需要明确设计的要求和限制,包括建筑物的用途、空间布局、电力供应情况、照明需求以及预算等方面的信息。
2.制定设计计划:根据设计要求和限制,制定详细的设计计划,包括设计步骤、时间表和资源需求等。
3.确定照明方案:根据建筑物的用途和空间布局,确定照明方案,包括灯具的选择、布置和照明控制方式等。
4.选择合适的灯具:根据照明方案,选择合适的灯具,包括灯具的种类、功率、光通量、色温、寿命和成本等方面的因素。
5.设计照明控制系统:根据照明方案和灯具布置,设计照明控制系统,包括开关和控制面板的设置、场景设置和智能控制等方面。
6.设计电气系统:根据照明方案和灯具布置,设计电气系统,包括配电线路、开关和保护器等方面。
7.进行安全检查:在设计过程中,需要进行安全检查,确保设计符合相关的安全标准和法规,避免出现安全隐患。
8.进行成本估算:在设计完成后,需要进行成本估算,包括灯具、控制系统、电气设备和安装等方面的费用,制定预算方案。
9.进行施工和调试:根据设计图纸和规范,进行施工和调试,确保照明设施和电气系统的正常运行。
10.进行评估和优化:在施工完成后,需要对照明设施和电气系统进行评估,了解设计的实际效果和用户反馈,并根据评估结果进行优化和改进。
以上是建筑电气照明课程设计的一般流程,具体的流程可能因项目要求和课程要求而有所差异。
以下是一个建筑电气照明课程设计的具体示例:项目背景:某商业综合体,包括一个购物中心、一个超市、一个餐厅和一个电影院。
该商业综合体的照明需求包括各个商铺的室内照明、公共区域的照明以及室外景观照明等。
设计要求:1.照明设计要满足各个商铺、公共区域和室外景观的照明需求,同时要考虑到节能和环保等因素。
2.照明设施的安装要考虑到建筑物的结构和空间布局,避免对建筑物的结构和外观产生影响。
建筑电气照明系统设计
建筑电气照明系统设计目录1.设计目的 12.设计任务 13.设计思路与设计内容与要求 13.1 照明方式和种类 13.1.1照明方式的分类 13.1.2照明种类 13.2照明质量 33.2.1照度均匀度 33.2.2 光源颜色 33.3照明电光源 41.3.1电光源的分类 41.3.2照明光源、灯具的选用 63.4 照明控制系统 84.设计计算说明,设备与元器件选择计算与参数选择说明9 4.1 确定照度标准值94.1.1 民用建筑照明照度一般规定 94.1.2民用建筑照度标准94.2照度计算104.2.1 单位容量计算法104.2.2 利用系数法 114.3灯具的选择及计算 124.3.1 对于电气学院办公室,采用系数法计算。
124.3.2 对于电气学院学生科值班室,采用系数法计算134.3.3 对于电气学院会议室,采用系数法计算134.3.4 对于电气学院学生科办公室,采用系数法计算144.3.5 对于电气学院报告厅,采用系数法计算154.3.6 保安员值班室,因光的损失相对固定,故采用单位容量法154.4怀德楼C楼教室照明计算164.4.1教室情况: 164.4.2教室照明标准选择164.4.3面积计算164.4.4灯型选择164.4.5对于教室,采用系数法计算174.5照明系统图说明175.设备与元器件型号和参数选择目录表206.设计小结217.设计图纸目录228.参考文献目录231.设计目的建筑电气综合课程设计的目的是进一步强化建筑电气设计理论与建筑电气工程的设计、施工实践能力的有机结合,更有效地培养本业专业综合设计思维以及施工、安装的实践能力。
本课程设计的任务包括高层建筑的强弱电气系统的方案设计以及强弱电气系统电气施工图的设计。
2.设计任务盐城工学院新校区电信馆B、C楼强弱电系统设计:设计本校新校区电信馆B、C楼含两侧与A楼相连的连接部分的电气照明系统的系统图、平面布置图、设备接线图;3.设计思路与设计内容与要求3.1 照明方式和种类3.1.1照明方式的分类一、照明方式可分为:一般照明、分区一般照明、局部照明和混合照明。
建筑电气照明课程设计报告书
目录一.工程概况 (1)二.照明光照设计 (2)1.灯具的选用 (2)2.规要求照度等值 (2)3.照度及功率密度计算 (2)4.照明控制方式 (4)三.照明电气设计 (4)1.负荷分级 (4)2.工程负荷量 (4)3.供电电源 (5)4.负荷计算及导线选择 (5)参考文献建筑电气照明设计说明书一、工程概况:本工程为天津公司办公楼,本层为办公楼首层,面积为416.452m ,层高2.9米,工作面高0.75m ,窗高1.6m ,门的面积可忽略,无吊顶,墙壁、顶棚刷大白,地面反射系数为20%。
设置有大厅、办公室、卫生间等。
二、照明光照设计:在走廊、门厅、卫生间等地采用吸顶式安装,而且厕所需要要使用防水,防尘灯罩。
1、灯具的选用:使用)362(26W YG ⨯-,%86=η ,lm 32502⨯=Φ,室空间采取吸顶安装。
2、规要求的照度值:办公室照度值为300lx ,卫生间100lx ,走廊、门厅100lx 。
3、照度及功率密度计算:(1)办公室1(采取吸顶式布灯方式,) ①RCR=w l w l h r ⨯+)(5=5 2.15(10.812.45)10.812.45⨯⨯+⨯=1.8②墙面反射比w ρ=0.7,顶棚反射比c ρ=0.7,地面反射比f ρ=0.2,玻璃窗反射系数为0.1。
w ρ=wgA g A A A A ρρωω+-)(=0.7[(10.812.45 2.152-1.6 2.26]0.1 1.6 2.26(10.812.45 2.152⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯))=0.6③根据RCR=1.8,ρ=0.6, ρ=0.7 查表:得U=0.72⑤按规要求,房间照度标准值为300lx ,选YG6-2型灯具T8管。
8 . 0 2 78 . 0 82 . 0 82 . 0 1 = - = U 7. 0 267 . 0 74 . 0 74 . 0 2 =- - = U 盏 灯数. 10 8 . 0 72 . 0 6500134.5 300 = ⨯ ⨯ ⨯ = ⨯ =UK A E N av φ范围之内,满足要求。
建筑电气照明课程设计
建筑电气照明课程设计一、课程目标知识目标:1. 掌握建筑电气照明的基本概念、原理和分类;2. 理解照明系统设计的相关技术参数,如照度、色温、显色性等;3. 了解照明设备的选型、布置及安装要求;4. 掌握建筑电气照明系统的安全防护措施。
技能目标:1. 能够分析建筑电气照明需求,进行合理的照明设计;2. 学会使用专业软件进行照明系统模拟和计算;3. 能够根据设计图纸进行照明设备的安装与调试;4. 培养解决实际照明工程问题的能力。
情感态度价值观目标:1. 培养学生对建筑电气照明领域的兴趣,激发其学习热情;2. 增强学生的团队合作意识,培养其在照明设计中的沟通与协作能力;3. 培养学生关注绿色照明、节能减排的社会责任感;4. 培养学生严谨、认真、负责的学习态度和工程意识。
课程性质:本课程为专业实践课程,结合理论知识与实际操作,培养学生的建筑电气照明设计能力。
学生特点:学生已具备一定的电气基础知识,具有较强的动手能力和探究精神。
教学要求:教师需引导学生将理论知识与实际应用相结合,注重培养学生的实际操作能力和解决实际问题的能力。
通过课程学习,使学生能够独立完成建筑电气照明系统的设计与施工。
教学过程中,注重目标导向,将课程目标分解为具体的学习成果,便于教学设计和评估。
二、教学内容1. 建筑电气照明基本概念与原理- 照明术语和定义- 照明原理及光源特性- 照明系统的组成与分类2. 照明设计技术参数- 照度、照度均匀度- 色温、显色性、色差- 眩光、反射比、亮度3. 照明设备选型与布置- 灯具类型及性能参数- 灯具的选型与应用- 照明设备的布置原则4. 照明系统设计- 设计流程与方法- 照明计算与模拟- 设计图纸的绘制5. 照明设备安装与调试- 安装工艺与要求- 线路连接与保护- 照明系统的调试与验收6. 照明系统安全防护- 安全规范与标准- 防护措施及案例分析- 照明设备维护与故障处理教学内容安排与进度:第一周:建筑电气照明基本概念与原理第二周:照明设计技术参数第三周:照明设备选型与布置第四周:照明系统设计第五周:照明设备安装与调试第六周:照明系统安全防护教材章节:本教学内容与教材第三章“建筑电气照明设计”相关内容相对应。
建筑电气照明课程设计

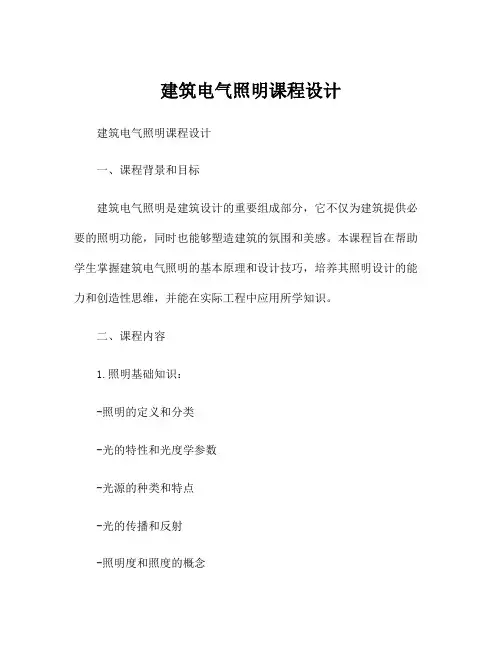

建筑电气照明课程设计建筑电气照明课程设计一、课程背景和目标建筑电气照明是建筑设计的重要组成部分,它不仅为建筑提供必要的照明功能,同时也能够塑造建筑的氛围和美感。
本课程旨在帮助学生掌握建筑电气照明的基本原理和设计技巧,培养其照明设计的能力和创造性思维,并能在实际工程中应用所学知识。
二、课程内容1.照明基础知识:-照明的定义和分类-光的特性和光度学参数-光源的种类和特点-光的传播和反射-照明度和照度的概念2.照明设计原理:-照明设计的基本原则-照明布局和光源选择-光线的控制与调节-合理使用自然光3.照明系统设计:-照明电气系统的基本组成-照明灯具的分类和特点-照明控制系统的设计原则-照明系统的能耗和节能措施4.照明设计案例分析:-分析不同类别建筑的照明设计特点-分析不同类型室内空间的照明需求-分析不同场景的照明效果和技术实现三、教学方法本课程采用理论授课与实践相结合的教学方法。
理论授课部分主要通过课堂讲解、教材阅读和案例分析等方式进行。
实践部分包括实验、设计和实地考察,通过实际操作,培养学生的动手能力和解决问题的能力。
四、教学评估本课程的评估主要通过考试、实验报告和课程设计等形式进行。
考试部分旨在检验学生对照明专业知识的掌握程度和理解能力。
实验报告和课程设计旨在评估学生的实践操作能力和综合分析能力。
五、教材和参考资料主教材:《建筑电气照明设计》参考资料:1.毕尔普林美国照明设计手册2.黄凤群等编著的《现代照明技术》3.刘迎荣编著的《建筑电气设计》六、课程总结通过本课程的学习,学生将掌握建筑电气照明的基本理论和设计原则,了解各种照明设备的特点和使用方法。
同时,通过实践操作和照明设计案例分析,培养学生的实践能力和创新思维。
本课程旨在为建筑电气照明专业的学生提供必要的知识和技能,并为其未来从事照明设计工作打下坚实的基础。
建筑电气照明 电气照明课程设计
情景九电气照明课程设计课程设计任务书1.教学目的通过本课程设计认识电气照明的一般要求,学会使用设计资料、规程、规范,掌握好基本原理、设备,增加感性认识,为今后从事该方面工作打下基础。
2.设计依据(1)民用建筑电气设计规范JGJ/T16-92(2006)(2)住宅设计规范GB50096-1999(2003)(3)建筑照明设计规范GB50034-2004(4)建筑电气安装工程图集(5)指导书具体设计要求(6)住宅建筑平面图两张情景九电气照明课程设计课程设计任务书3.设计要求要求根据本住宅楼的照明要求,按照“安全、经济、适用、美观”的基本原则,确定配电系统,确定线型及敷设方式,写出设计说明书,绘出设计图纸。
4.设计内容(1)收集原始资料,确定照明方式和种类(2)确定合适的光源,选择灯具的形式,并确定型号。
(3)合理布置灯具,进行照度计算,并确定光源的安装功率。
(4)进行负荷计算,选择导线线型及保护开关。
情景九电气照明课程设计课程设计任务书5.设计结果要求(1)图纸目录(2)设计说明,设备材料表(3)照明系统图(4)照明平面图(5)计算书4.设计条件(1)本工程为砖混结构,每层建筑层高2.8m,主体六层(2)电源入户线在本楼的西侧50m(3)建筑平面图纸另附情景九电气照明课程设计课程设计指导书1.课程设计项目某住宅楼实际工程作为选题,该工程为砖混结构,建筑面积4800m2,主体六层,层高2.8m,两个单元内每层均两户,A、B户型,A户型建筑面积134m2,(三室两厅),B户型建筑面积96m2。
4.设计要求(1)进户线为电缆,三相五线制,进户线长度为50m,电源位于楼的西侧(2)照度计算,该设计要求对主卧室,餐厅,书房,楼梯间进行一般照度计算,照度标准为:主卧室75Lx,餐厅150Lx,起居室100Lx,楼梯间15Lx;未标明者均为0.75水平面的平均照度,顶棚、墙面、地面反射系数为0.75,0.50,0.2。
建筑电气智能照明系统课程设计
目录照明监控系统设计 (7)4、各部分照明系统设计 (8)照明系统详细设计及灯具的选择配置和回路的设置 (8)书库阅览室照明系统设计 (9)实验室照明设计 (10)办公室照明系统设计 (11)多功能会议室 (13)小会议室 (14)活动中心照明系统设计 (15)走廊,楼梯公共区域照明系统设计 (16)洗手间照明设计 (16).灯具的选择 (18)总结与体会 (18)前言办公环境不仅要有足够的工作照明,更应营造一个舒适的视觉环境,减少光污染。
现代办公楼的照明已经成为直接影响办公效率的主要因素之一,因此,越来越引起人们的高度重视。
做好照明设计,加强照明控制设计,已成为现代智能办公大楼的一个重要内容。
据国内外有关资料介绍,办公照明用电量占整幢大楼能耗的约1/3,办公照明的设备费用(包括照明器件和配布线工程费)约占电气工程费用的10%以上,因此选择合理的照明方案,配置先进的控制系统,不仅能大大简化穿管布线的工作量,而且能有效地节约能源,降低用户运行费用,提高大楼管理水准,具有极大的经济意义和社会效益。
在一些欧美发达国家,照明系统的智能化控制已成为智能化大楼不可分割的组成部分,而且应用范围越来越广。
智能照明控制系统的技术,随着现代建筑技术的发展而不断更新以适应各种建筑结构布局,不同灯具的选配,实现多样化的控制模式。
由于这是一个开放式的系统,采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能;同时利用系统配备的监控软件,大楼管理工作人员借助“友好”的用户界面,能极其方便地遥控、监控大楼所有控制设备的工作状态。
1、设计任务及要求设计内容1)走廊及公共区域;2)教室;3)会议室;4)办公室.技术要求1)采用分布式智能照明系统,有调光功能2)充分考虑图书实验大楼应用特点,实现方便管理与使用,节约能源3)多功能会议室充分考虑会议特点,应满足投影演讲、圆桌会议、一般会议等多种模式的灯光要求)4)整层平面图主要反映走廊及公共区域,实验室、会议室、办公室各以典型房间为例).给定条件某图书实验楼图纸及建筑概况2、设计思想智能照明概念智能照明是指利用计算机、无线通讯数据传输、扩频通讯技术、计算机智能化信息处理及节能型电器控制等技术组成的分布式无线遥测、遥控、遥讯控制系统,来实现对照明设备的智能化控制。
建筑电气照明教案
建筑电气照明教案教案标题:建筑电气照明教案教学目标:1. 理解建筑电气照明的基本原理和概念;2. 掌握建筑电气照明系统的设计和安装技术;3. 能够分析和解决建筑电气照明系统的常见问题;4. 培养学生合作和团队合作的能力。
教学内容:一、建筑电气照明基础知识1. 照明的基本原理2. 光的特性和光源的分类3. 照明度和亮度的概念二、建筑电气照明系统设计1. 照明系统的设计原则和方法2. 照明系统的布置与选择3. 照明系统的负载计算和回路设计三、建筑电气照明系统安装技术1. 照明电气设备的选购和安装2. 照明电气线路的敷设与接线3. 照明系统的调试和验收四、建筑电气照明系统实践操作1. 照明系统的图纸解读与分析2. 照明设备的安装与接线实操3. 照明系统故障排除与维修实操教学过程:一、导入(5分钟)利用图示、实物或相关视频等引入建筑电气照明的主题,激发学生对照明的兴趣和好奇心。
二、知识讲解(30分钟)分模块进行建筑电气照明基础知识、系统设计和安装技术的详细讲解,并结合示例和案例进行解释说明。
三、案例分析与讨论(25分钟)将学生分成小组,提供几个不同类型的建筑照明设计案例,让学生分析并讨论各自设计的优劣之处,促进团队合作和思维交流。
四、实践操作(40分钟)将学生分成小组,提供实际的照明系统图纸和所需设备,让学生亲自进行安装、接线和调试,培养他们的实践操作能力。
五、总结与评价(10分钟)针对本节课的学习内容,向学生进行知识总结和能力评价,并提供相关的反馈和建议。
教学资源和工具:1. 建筑电气照明的相关文献资料和教材2. 图示、实物和视频等辅助教具3. 建筑电气照明系统的图纸和设备4. 实验室或模拟场地等实践操作环境评估方式:1. 学生针对照明设计案例进行小组展示和评估,包括设计思路、技术可行性和创新性等方面的评价;2. 学生实践操作的精确程度和效果;3. 学生对于建筑电气照明相关知识和技术的答辩和问答表现。
建筑供电与照明课程设计
建筑供电与照明课程设计本设计依据国家相关电气标准及建筑设计规范进行,包括但不限于《建筑电气设计规范》、《建筑设计防雷技术规范》等。
四、设计思路:1.照明与插座平面、系统施工图设计根据建筑物的不同功能区域和使用需求,采用合理的照明和插座布局方案,确保光线充足、舒适,插座布置方便实用。
2.防雷与接地系统施工图设计采用合适的接地方式,确保建筑物与地面的良好接触,减少雷击风险。
同时,针对建筑物的特点和周边环境,选择合适的防雷设备,保障建筑物的安全。
3.电源及配电干线系统设计根据建筑物的负荷需求,设计合理的电源及配电干线系统,确保电力供应稳定可靠,满足建筑物的用电需求。
4.低压配电系统的接地形式选择合适的低压配电系统接地形式,确保电气设备的正常运行,减少电气事故的发生。
5.电能的计量方式采用合适的电能计量方式,确保电能计量准确可靠,方便管理和收费。
6.电缆与导线的选择及其具体敷设方式根据建筑物的特点和负荷需求,选择合适的电缆与导线,并采用合理的敷设方式,确保电气设备的正常运行。
7.电气设备的安装方式及安装高度根据电气设备的特点和使用需求,选择合适的安装方式和安装高度,确保电气设备的正常运行和使用安全。
8.工程接地与防雷措施采用合适的工程接地和防雷措施,确保建筑物的安全运行和使用。
五、工程计算:1.负荷计算根据建筑物的功能区域和使用需求,计算各个区域的负荷需求,确定电气设备的容量和数量。
2.电缆敷设计算根据建筑物的布局和负荷需求,计算电缆和导线的长度和截面,确定敷设方式和数量。
3.配电箱容量计算根据建筑物的负荷需求,计算配电箱的容量,确定配电箱的数量和规格。
六、设备选型:根据建筑物的负荷需求和使用要求,选择合适的电气设备,确保设备的性能稳定可靠,满足建筑物的用电需求。
七、防雷与接地:采用合适的防雷设备和接地方式,确保建筑物与地面的良好接触,减少雷击风险,保障建筑物的安全。
XXX (/T16-2008)。
Residential Design Guidelines (GB-2003)。
建筑电气照明课程设计
建筑环境与设备工程专业(暖通方向)《建筑供配电及照明》课程设计设计题目:四平市威尼斯花园1#住宅楼建筑电气设计班级:暖通0842班*****学号: 12号指导教师:***完成日期: 11年7月1日能源动力工程学院建筑电气与智能化教研室课程设计成绩评定表摘要本论文主要阐述了四平威尼斯花园1#住宅楼建筑电气的设计依据、原则和方法及设计选择的结论。
主要内容包括:低压配电系统;照明系统及防雷接地系统的设计,其中包括负荷计算、照度计算等、电力负荷的计算;进行导线及电气设备的选择与确定本次设计完成图纸共9幅,具体参见图纸目录。
本设计为课程设计,其目的的通过学生在完成设计的同时更好的掌握所学的专业知识,将所学的知识运用到实际中去,锻炼学生解决问题的能力。
关键词照度,插座,防雷接地目录第一章绪论 (5)1.1 建筑电气概况 (5)1.2 设计原则 (5)1.3 设计内容 (5)第二章照明设计 (11)第三章插座的设计 (11)第四章低压设备的选择 (13)第五章防雷接地 (13)谢辞 (19)参考文献 (20)附录 (21)第一章绪论1.1 建筑电气概况现代民用建筑电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人民居住或工作的生活环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。
它是强电和弱电与具体建筑的有机结合。
随着科学技术的发展和人民生活水平的不断提高,人们对对有关供配电、照明、防雷接地等系统的要求越来越高,使得建筑开始走向高品质、多功能领域,并进一步向多功能的纵深方向和综合应用方向发展。
建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下,进行工业与民用建筑建筑电气的设计,并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。
1.2 设计原则本次设计是对四平市威尼斯花园1#住宅楼的电气设计,本工程概况:六层小区住宅楼。
设计需做到方案合理、技术先进、运行可靠、满足相关规范的要求,还要简捷实用、便于操作、管理和维护,减少综合投资。
建筑照明供配电课程设计
建筑照明供配电课程设计一、教学目标本课程的教学目标是使学生掌握建筑照明供配电的基本原理、设计和施工方法。
通过本课程的学习,学生应能理解照明系统的基本构成、供配电系统的原理和设计方法,以及照明设备的选择和安装技巧。
在知识目标方面,学生应掌握照明系统的基本概念、供配电系统的原理和设计方法,以及照明设备的选择和安装技巧。
在技能目标方面,学生应能运用所学知识进行照明供配电系统的设计和施工,并能进行故障排除和维护。
在情感态度价值观目标方面,学生应能认识到照明供配电系统在建筑中的重要性,增强对专业学习的兴趣和自信心。
二、教学内容本课程的教学内容主要包括建筑照明系统的基本概念、供配电系统的原理和设计方法,以及照明设备的选择和安装技巧。
具体包括以下几个部分:1.照明系统的基本概念:包括照明的分类、照明的设计原则和方法,以及照明设备的选择和安装技巧。
2.供配电系统的原理和设计方法:包括供配电系统的基本构成、工作原理和设计方法,以及供配电设备的选型和安装。
3.照明设备的选择和安装技巧:包括照明设备的分类、性能和选择方法,以及照明设备的安装和调试技巧。
三、教学方法为了达到本课程的教学目标,将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法:通过教师的讲解,使学生掌握照明供配电系统的基本原理和设计方法。
2.讨论法:通过小组讨论,使学生更好地理解和应用所学知识,培养学生的团队合作能力和解决问题的能力。
3.案例分析法:通过分析实际案例,使学生了解照明供配电系统的实际应用,提高学生的实际操作能力。
4.实验法:通过实验操作,使学生掌握照明供配电系统的安装和调试技巧,提高学生的实际操作能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施,将选择和准备适当的教学资源,包括教材、参考书、多媒体资料和实验设备等。
1.教材:选用《建筑照明供配电》作为主教材,辅助以相关参考书籍和资料。
2.参考书:推荐学生阅读相关领域的参考书籍,以加深对照明供配电系统的理解。
电气照明第三版课程设计
电气照明第三版课程设计一、设计目的与背景电气照明作为现代化社会中建筑设计中不可或缺的一环,近年来得到了越来越多的重视。
本课程设计旨在让学生通过学习并实践电气照明设计的基本原理、方法和流程,掌握电气照明设计的基本技能和应用能力,增加学生在工业设计领域中的竞争力。
二、设计内容1.选题本课程设计的选题为一个办公室照明设计方案,涵盖了基本的照明设计需求,以及通过光学原理、照明学以及节能照明等知识来提高照明质量和减少能源消耗的方案。
2.前期调研在进行电气照明设计前,首先需要对照明进行综合性调研,包括空间、照度、光源、颜色、节能等方面的分析。
同时,还需要了解建筑物的特点,包括建筑结构、面积大小、人流量等相关信息。
在调研过程中,需要考虑与客户进行沟通,以确定具体的照明需求。
3.电气照明设计过程电气照明设计过程可以分为以下几步:步骤1:确定照度等级照度等级是照明设计的基础,通过了解空间、建筑结构和人流量等信息来确定照度等级。
步骤2:选择光源光源的选择关乎着照明效果和能耗。
通过了解照明灯具的相关知识,选择符合照度等级、颜色温度和显色指数要求的光源。
步骤3:设计光源布局在确定光源后,需要根据空间和建筑结构设计光源的位置和布局。
步骤4:照明系统调光为了节能并适应不同场景下的照明需求,需要设计合适的调光系统。
步骤5:电气系统设计电气系统是电气照明的基础,需根据具体场景进行设计。
4.具体实现本课程设计中具体实现的内容主要为上述步骤中的步骤2和步骤3。
通过对于常用照明设备的了解和掌握,学生将展开一个完整的照明设计项目,包括照明设备的选用、灯具的布局,对于可调光、感应等各种特性的掌握,并在完成设计之后进行全面的优化和测试。
同时,本课程设计要求学生在具体实现过程中,注重团队合作与协作,从中获取和提升解决问题和项目管理技能的能力。
三、评价方法本课程设计的评价方法主要为考核报告与评审。
学生需完成一份完整的电气照明设计报告和相关的实验记录及数据记录。
建筑供配电与照明第二版课程设计
建筑供配电与照明第二版课程设计一、课程目标本设计旨在通过实际建筑供配电与照明的案例,使学生了解建筑供配电与照明的基本知识,包括建筑电气设计的基本原理、建筑物照明设计及应用、建筑物综合布线及安装、熟悉各种电气设备的名称、特点、使用方法、保养维护等。
二、课程内容1.建筑电气设计基本原理–电气符号的认识–电气元器件的主要参数–线路的计算方法2.建筑物照明设计及应用–照明设计的基本原理–照明设计方法–照明设备的选择及应用3.建筑物综合布线及安装–建筑物综合布线的基本要求–建筑物综合布线的检测方法–建筑物电缆敷设及安装技术4.各种电气设备的名称、特点、使用方法、保养维护三、课程教学方法1.授课及考试采用讲授、讨论、案例分析等综合教学方法。
2.利用各种现代教育技术手段,如校园网络,通过拟定练习、交流等形式开展校内教学活动,以丰富教学手段,提高教学效果。
3.通过上机实训以及项目实训,提高学生实践能力。
四、课程设计要求1.采取小型建筑物作为考虑的对象,开展相关的建筑供配电与照明设计。
2.考虑建筑物的结构类型,确定电器分配箱、交换箱、变压器等设备的布置和选型。
3.根据建筑物的平面布局和功能要求,确定室内照明的类型、照度要求等参数。
4.设计建筑物综合布线平面和剖面图,标明线缆的端子编号、材料、截面及长度等,以便在施工后工程质量管控过程中进行验证。
5.结合本设计课程的考核目标,采用实践项目的形式进行小组评价,提高学生的能力与综合素质。
五、评价方法1.课堂考核和作业:在教学过程中对学生进行课堂考核和作业评价,其中包括课堂动手实验、小组讨论、案例分析、每节课的问答等。
2.项目实训:课程设计项目的实践过程将依据评分标准进行定量评价,对完成情况和最终成果评定分数。
3.答辩:根据设定的课程设计要求,以小组答辩的方式进行,对设备选型、平面布法、剖面图、灯具的选择、电缆规格及处理等方面进行考核,以验证项目的学习效应。
六、参考资料1.《建筑电气设计实用教程》2.《建筑照明设计实用教程》3.《电工技术手册》4.《电力系统及电力设备》5.《电力系统操作规程与电力安全技术》七、结语本次课程设计中,通过对建筑供配电与照明的基础知识的讲解和实际操作,使学生掌握建筑电气设计的原理,了解建筑物照明设计及应用、建筑物综合布线及安装,大大提高了学生实践能力,促进了学生的专业成长。
建筑电气照明课程设计
建筑电气照明课程设计建筑电气照明是现代建筑设计中十分重要的一个方面,它对建筑物的整体形象与人体工作和生活环境的舒适度都有着至关重要的影响。
为了帮助学生更好地理解和掌握建筑电气照明的知识和技能,我们制定了一份完整的建筑电气照明课程设计方案。
一、课程介绍建筑电气照明课程设计是一门要求学生具有一定电气及光学相关基础的知识的课程,教学时主要讲解照明设计的基本概念、技术及其应用,并通过案例分析加强学生对这些理论知识的应用和理解。
二、课程目标本课程的主要目标是培养学生对建筑电气照明的理解和应用能力。
具体的课程目标包括:1. 学习并熟练掌握照明系统的基础原理。
2. 熟悉各种照明光源、灯具、控制系统的特性和应用范围。
3. 掌握照明设计的基本流程和设计方法,并运用它们实现建筑照明设计。
4. 了解特定建筑类型的照明需求,并根据实际应用需求进行照明设计工作。
5. 增强学生解决实际照明设计难题的能力。
三、课程设置为了达到以上课程目标,我们为学生设置了以下五个学习模块:1. 建筑电气照明基础照明系统的基础知识,包括电气知识、光学知识等。
2. 照明光源及其特性各种照明光源,例如白炽灯、荧光灯等,以及这些照明光源的特性和适用范围等内容。
3. 灯具及其应用各种常用灯具的特点、应用场景等,包括各种房间、建筑外部等不同应用情况下的灯具选择。
4. 照明控制系统照明控制系统的种类和应用范围,照明系统的控制方式、自动化和智能化控制技术内容的学习。
5. 案例分析及实践操作对于现有建筑物进行照明设计,运用所学知识完成照明设计报告和方案设计等实践操作。
四、课程教学我们采取多种教学方法,包括课堂讲授、案例分析和实践检验,以确保学生对所学知识有深入的理解和掌握。
1)课堂讲授授课老师主要通过课堂讲解的形式将授课内容深入浅出地讲解给学生。
2)案例分析通过对不同建筑类型的照明设计案例分析,提高学生的设计能力和实战操作能力。
3)实践检验组织学生进行照明设计实践操作,将学习到的理论知识能够实际运用到项目实践中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录一.工程概况 (1)二.照明光照设计 (2)1.灯具的选用 (2)2.规范要求照度等值 (2)3.照度及功率密度计算 (2)4.照明控制方式 (4)三.照明电气设计 (4)1.负荷分级 (4)2.工程负荷量 (4)3.供电电源 (5)4.负荷计算及导线选择 (5)参考文献建筑电气照明设计说明书一、工程概况:本工程为天津公司办公楼,本层为办公楼首层,面积为416.452m ,层高2.9米,工作面高0.75m ,窗高1.6m ,门的面积可忽略,无吊顶,墙壁、顶棚刷大白,地面反射系数为20%。
设置有大厅、办公室、卫生间等。
二、照明光照设计:在走廊、门厅、卫生间等地采用吸顶式安装,而且厕所需要要使用防水,防尘灯罩。
1、灯具的选用:使用)362(26W YG ⨯-,%86=η ,lm 32502⨯=Φ,室内空间采取吸顶安装。
2、规范要求的照度值:办公室照度值为300lx ,卫生间100lx ,走廊、门厅100lx 。
3、照度及功率密度计算:(1)办公室1(采取吸顶式布灯方式,)①RCR=w l w l h r ⨯+)(5=5 2.15(10.812.45)10.812.45⨯⨯+⨯=1.8②墙面反射比w ρ=0.7,顶棚反射比c ρ=0.7,地面反射比f ρ=0.2,玻璃窗反射系数为0.1。
w ρ=wgA g A A A A ρρωω+-)(=0.7[(10.812.45 2.152-1.6 2.26]0.1 1.6 2.26(10.812.45 2.152⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯))=0.6③根据RCR=1.8,ρ=0.6, ρ=0.7 查表:得U=0.72⑤按规范要求,房间照度标准值为300lx ,选YG6-2型灯具T8管。
8. 0 2 78. 0 82 . 0 82 . 0 1 = - - = U 7. 0 2 67. 0 74 . 0 74 . 0 2 = - - = U 盏 灯数 .10 8 . 0 72 . 0 6500 134.5300 = ⨯ ⨯ ⨯ = ⨯ = UK A E N avφN 取10时1065000.720.8278.36134.5av N UKE lx A ϕ⨯⨯⨯===范围之内,满足要求。
在10%±⑥ 校验其功率密度(镇流器按4W 计算)1212210(364)300 6.41110.812.45278.36n n PE LPD AE ⨯⨯+⨯===<⨯⨯所以满足办公建筑照明功率密度值要求,满足节能标准。
①RCR=w l w l h r ⨯+)(5=5 2.15(3.6 5.1)3.6 5.1⨯⨯+⨯=5.1②墙面反射比w ρ=0.7,顶棚反射比c ρ=0.7,地面反射比f ρ=0.2,玻璃窗反射系数为0.1。
w ρ=wgA g A A A A ρρωω+-)(=0.7[(3.6 5.1 2.152-1.6 2.2]0.1 1.6 2.2(3.6 5.1 2.152⨯+⨯⨯⨯+⨯⨯+⨯⨯))=0.6③根据RCR=5.1, ρ=0.6, ρ=0.7 查表:得U=0.509⑤按规范要求,房间照度标准值为300lx ,选YG6-2型灯具T8管。
51. 0 2 46. 0 56 . 0 56 . 0 1 = - - = U 47. 0 2 42. 0 52 . 0 52 . 0 2 = - - = UN 取2时265000.5090.8288.3218.36av N UK E lx A ϕ⨯⨯⨯=== 范围之内,满足要求。
在10%±⑥ 校验其功率密度(镇流器按4W 计算)121222(364)3009.06113.6 5.1288.32n n PE LPD AE ⨯⨯+⨯===<⨯⨯所以满足办公建筑照明功率密度值要求(见上表),满足节能标准。
(3)大厅已知大厅长度11.4m ,宽度6.9m 。
面积A 为78.66平方米。
照度为100lx 查表,得0p =5.72/W m ,查表Z=1.29,因此一般照明的安装容量为0 5.778.66347.561.29P P A W Z ==⨯=∑ 选用)362(26W YG ⨯-,347.56 5.4322L P N P ===⨯∑≈6选用6盏。
校验其功率密度(镇流器按4W 计算)121262(364)300 5.271178.66347.56n n PE LPD AE ⨯⨯+⨯===<⨯所以满足办公建筑照明功率密度值要求(见上表),满足节能标准。
4、照明控制方式:本工程根据天然采光情况,对灯具合理分组控制,每个照明开关所控制的光源数不应太多,方便开启。
三、照明电气设计:1、负荷分级:本工程所有照明负荷和插座负荷都属于三级负荷。
2、工程负荷量:本工程共有一般照明支路5条,插座支路3路,灯数33个;插座33个。
3、供电电源:本工程为低压配电系统采用220/380V 供电。
由三项四线电源供给,在配电箱中分为3路单项电源,并将三项电供给首层使用。
接地保护系统为TN —C —S 系统,接地保护线(PE 线)由人工接地体引至配电箱内。
本层各负荷采用树干式配电。
4、负荷计算及导线选择:该层安装两个照明配电箱,AL-1、AL-2。
已知照明分支回路的需要系为K X =1,插座回路的需要系数K X =1,每个插座按200W 计算,荧光灯镇流器的功率为4W ,功率损耗系数α=0.2,荧光灯的功率因数cos ϕ=0.85。
盏 灯数 . 2 1 8 . 0 509 . 0 6500 18.36 300 = ⨯ ⨯ ⨯ = ⨯ =UK A E N av φ从AL-1 配电箱引出8条支路。
1、选择导线截面与断路器型号计算公式:计算负荷:j X e P K P =三相线路计算电流: ϕcos 3L jj U P I =单相线路计算电流:ϕcos P jj U P I = 电压损失:CS lP U ∑=∆%WL1支路:办公照明支路,包括10盏2⨯36W 的双管荧光灯。
设备容量102367200.72e P KW =⨯⨯==0.7210.72j X e P K P KW ==⨯= 3.850.220.85jj P I A ==⨯故选择BV-2⨯2.5的导线;选用4A 的断路器:C65N-4A/1P 。
WL2支路:办公照明支路,包括10盏2⨯36W 的双管荧光灯。
设备容量102367200.72e P KW =⨯⨯==0.7210.72j X e P K P KW ==⨯= 3.850.220.85jj P I A ==⨯故选择BV-2⨯2.5的导线;选用4A 的断路器:C65N-4A/1P 。
WL3支路:照明支路,包括办公室2盏2⨯36W 的双管荧光灯。
设备容量22361440.14e P KW =⨯⨯==10.140.14j X e P K P KW ==⨯= 0.740.220.85jj P I A ==⨯故选择BV-2⨯2.5的导线;选用1A 的断路器:C65N-1A/1P 。
WL4支路:插座支路,包括10个二位五孔插座。
设备容量1020020002e P KW =⨯==212j X e P K P KW ==⨯= 10.690.220.85jj P I A ==⨯故选择BV-3⨯2.5的导线;选用16A 的断路器:GS261-C16/0.03。
WL5支路:插座支路,包括10个二位五孔插座。
设备容量1020020002e P KW =⨯==212j X e P K P KW ==⨯= 10.690.220.85jj P I A ==⨯故选择BV-3⨯2.5的导线;选用16A 的断路器:GS261-C16/0.03。
WL6支路:插座支路,9个二位五孔插座。
设备容量92001800 1.8e P KW =⨯==1.81 1.8j X e P K P KW ==⨯= 9.60.220.85jj P I A ==⨯故选择BV-3⨯2.5的导线;选用10A 的断路器:GS261-C10/0.03。
WL7支路:照明支路,大厅6盏2⨯36W 的双管荧光灯。
设备容量62364320.43e P KW =⨯⨯==10.430.43j X e P K P KW ==⨯= 2.300.220.85jj P I A ==⨯故选择BV-2⨯2.5的导线;选用4A 的断路器:C65N-4A/1P 。
WL8支路:照明支路5盏普通节能灯(75W )。
(台阶及凉台照明灯具选用5盏18W 功率很小忽略不计)。
设备容量5753750.38e P KW =⨯==10.380.38j X e P K P KW ==⨯= 2.030.220.85jj PI A ==⨯故选择BV-2⨯2.5的导线;选用4A 的断路器:C65N-4A/1P 。
A 相:WL1、WL4P=0.72+2=2.72KWB 相:WL2、WL5P=0.72+2=2.72KWC 相:WL3、WL6、WL7、WL8 P=0.14+1.8+0.43+0.38=2.75KWP=(2.72-2.75)/2.75=1.1%各项负载分配符合要求,均小于15%。
2 2.72 2.758.19P KW =⨯+=总计算配电箱主断路器j18.190.85 6.96x P P K KW ==⨯=总1 6.9612.441.7320.380.85j I A ===⨯⨯故选择BV-2.5的导线;选用16A 的断路器:C65N-16A/1P ,插座导线选取BV-4。
2、校核W8支路线路最长为19.3m修正系数Rc=1.01,计算系数为C=12.8,导线截面为2.5平方毫米 则电压损失为%P l u CS ==∑=19.30.31.0112.8 2.5⨯⨯⨯=0.18%干线长10m ,计算系数C=12.8,导线截面为62mm ,则干线的电压损失为 %P l u CS ==∑ 1.210112.86⨯⨯⨯=0.16%所以总的电压损失为0.18%+0.16%=0.34% <5%,符合要求参考文献[1] 黄民德,郭福雁等.建筑电气照明.北京:中国建筑工业出版社,2008。
[2] 建筑照明设计标准(GB50034-2004).北京:中国建筑工业出版社,2004。
[3] 民用建筑电气设计手册,北京:中国建筑工业出版社,2007。
