喜利得抗震支架解读
喜利得抗震支架解读
S：机电工程设施或构件内力组合的设计值，包括组合的弯矩、轴向力和剪力设计值； γ G：重力荷载分项系数，一般情况应采用1.2； γ Eh：为水平地震作用分项系数，取1.3； Senk：水平地震作用标准值的效应。

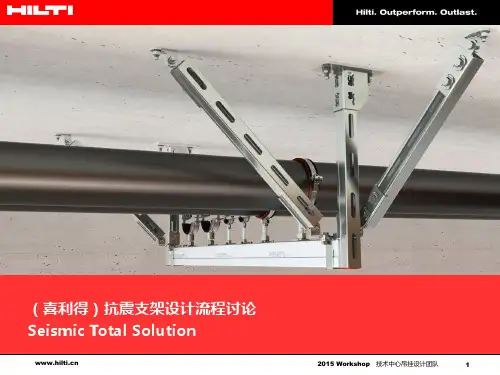

（喜利得）抗震支架设计流程讨论 Seismic Total Solution
抗震支架设计流程讨论 管线选取 支架布置和相关要求 喜利得抗震节点型式及配件选用 支架地震水平力计算及受力校核 支架构造规定
管线的选取
给水排水及消防、供暖、通风、空调、燃气、热力、电力、通讯；
按不同系统管道规格或重量进行选取；
注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震 支架设计的核心内容。
抗震支吊架的间距计算
8.2.3 水平管线侧向及纵向抗震支吊架间距应按下式向抗震支吊架间距（m）；
l0 Ek k
（8.2.3）
l 0 ——抗震支吊架的最大间距（m），可按表 8.2.3 的规定确定； Ek ——水平地震力综合系数，该系数小于 1.0 时按 1.0 取值； k ——抗震斜撑角度调整系数。当斜撑垂直长度与水平长度比为 1.0 时，调整系数取 1.0；当斜
性连接的设备，可直接将设备与楼盖作为一个质点计入整个结构的分析中得
到设备所受的地震作用。 采用等效侧力法计算是一种简单可行的方法
采用等效侧力法时，水平地震作用标准值按下列公式计算： F=γηζ 1ζ 2α maxG （3.4.5）
F：沿最不利方向施加于机电工程设施重心处的水平地震作用标准值； γ ：非结构构件功能系数，按本规范3.4.1 条执行； η ：非结构构件类别系数，按本规范3.4.1 条执行； ζ 1：状态系数；对支承点低于质心的任何设备和柔性体系宜取2.0，其余情况可取1.0； 此处：吊架应该都取1.0 ζ 2：位置系数，建筑的顶点宜取2.0，底部宜取1.0，沿高度线性分布； 建筑地下室应该取1.0
GB50981规范解读
建筑机电工程抗震设计规范（GB 50981-2014）
6 燃气
6.1.1 对于内径不小于25mm的燃气管道应进行抗震设计，管道敷设应满足本规范第8章的要求。
注：燃气管道抗震支架的范围为DN25及以上，和水管不同。
建筑机电工程抗震设计规范（GB 50981-2014）
7 电气
本章根据抗震设计要求对电器设备的布置和安装等方面进行了规定。 7.1.1重要电力设施可按设防烈度提高1度进行抗震设计，但当8度及以上时可不再提高。 注：重要电力设施要提高设防标准，包括地震时或地震后需要迅速运行的电力保障系统，消防系统和应 急通信系统。 7.1.2对于内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗 震设防。 注：电气配管的抗震支架设计范围为内径不小于60mm，与燃气、水管的设计范围不同。对桥架的抗震 支架设计范围为大于15Kg/m。
类别系数
1.0
1.0 0.9 0.6 0.6 1.2 1.0 1.2
甲类建筑 2.0
1.4 1.4 1.4 1.4 1.4 1.4 1.4
功能系数 乙类建筑
1.4
1.0 1.0 1.0 1.0 1.0 1.0 1.0
丙类建筑 1.4
1.0 0.6 0.6 0.6 1.0 1.0 1.0
建筑机电工程抗震设计规范（GB 50981-2014）
建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求
3.1.6 对重力不大于1.8KN的设备或吊杆 注：在条文说明P41对抗震支架设计范围进行了明确
1 悬吊管道中重力大于1.8KN的设备； 2 DN65以上的生活给水、消防管道系统； 3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统； 4 对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
抗震支架介绍方案
抗震支架介绍方案1. 背景介绍在地震频繁的地区，建筑物的抗震性能是非常重要的。
为了增强建筑物的结构强度和抗震能力，设计者们通常会增加各种支撑结构和连接件。
其中，抗震支架作为一种支撑结构，在遭受地震冲击时能够有效地减少建筑物的损坏程度，因此被广泛应用于各种建筑物、桥梁和其它工程项目中。
2. 抗震支架的种类2.1 通用抗震支架通用抗震支架是最常见的一种支架，它适用于各种建筑结构，可以根据不同的需要进行调整和安装。
通用抗震支架通常由若干钢制构件组成，可以通过螺栓等方式连接在一起，以达到更大的承载力和稳定性。
通用抗震支架的优点是适用范围广，可以满足各种建筑需求，缺点是需要对其进行定制和加工，造价较高。
2.2 钢筋混凝土支架钢筋混凝土支架，顾名思义，是由钢筋混凝土组成的抗震支架。
它的优点是结构稳定，强度高，能够承受高强度的震动，而且制作和安装相对简单。
钢筋混凝土支架的缺点是不够灵活，无法根据不同的需求进行调整。
2.3 复合式支架复合式支架是一种集钢支架和混凝土支架于一体的抗震支架。
它兼具了两种支架的优点，既有钢筋混凝土支架的稳定性和强度，也有通用抗震支架的灵活性和可调性。
复合式支架适用于各种建筑结构，并且可以根据不同的建筑需求进行调整。
3. 抗震支架的材料3.1 钢材钢材是抗震支架中最常用的材料。
它具有强度高、耐腐蚀、韧性好等优点，能够承受高强度的振动。
钢材制成的抗震支架在应用过程中，需要注意防止腐蚀，延长其使用寿命。
3.2 混凝土混凝土是制作钢筋混凝土支架的材料，具有强度高、耐久性好等优点。
混凝土制成的抗震支架可以承受一定的振动，可以在大地震中发挥一定的抗震能力。
3.3 复合材料复合材料是由两种或两种以上的不同材料组合而成的材料，具有多种优点，如强度高、重量轻、耐腐蚀等。
目前，复合材料制成的抗震支架正在逐渐被应用于各种建筑结构中，以提高建筑物的抗震能力。
4. 抗震支架的安装与维护抗震支架的安装需要专业的技术和设备，需要进行质量检查和验收。
(完整版)《抗震支架》解析PPT-副本
《抗震支架》——解析
成本中心——孙影
目录
一、抗震支架的作用 二、设计范围 三、相关标准 四、抗震支架使用的材料 五、抗震支架的图片 六、抗震支架的价格 七、品牌
一、抗震支架的作用
经抗震加固后的建筑给水排水、消防、供暖、通 风、空调、电力、等机电工程设施，当遭遇到本 地区抗震设防烈度的地震发生时，可以达到减轻 地震破坏，减少和尽可能防止次生灾害的发生， 从而达到减少人员伤亡及财产损失的目的。机电 抗震支架是限制附属机电工程设施产生位移，控 制设施振动，并将荷载传递至承载结构上的各类 组件或装置。（原有施工的支吊架并不取消而是 根据实际及规范要求来增加抗震支架）
2、案例分析：北京顺义区政府办公楼8层，建 筑面积17万平米，抗震支架造价462万元，单方 27元/m2.(北京雅士格机电科技有限公司提供）
七、品牌
国产品牌：北京雅士格、天津安固士、深圳 优力可、深圳置华。 合资品牌：喜利得、慧鱼
谢 谢 大 家！
行业标准：2015年9月1日行业标准《建筑机电设备 抗震支吊架通用技术条件》CJ/T47收标准《抗震支吊架安 装及验收规程》CECS 420-2015正式实施；(中国工程 建设标准化协会批准）
四、抗震支架的使用材料
抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震 支吊架通用技术条件》CJ/T476 的规定，并附有检测报告和出厂合格证。主 要有锚栓、抗震连接构件、管道连接构件、斜撑、型钢和紧固件。抗震连 接构件及管道连接构件材料厚度不应小于5mm，表面宜采用锌铬涂层、热 浸镀锌等方式处理；
喜利得抗震支架解读
电线套管及电缆梯架、电缆托 盘和电缆盒
新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒 新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒
改建工程最大抗震加固间距为上表数值的一半；
注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震 支架设计的核心内容。
管道类别
给水、热水及消防管道 燃气、热力管道 通风及排烟管道
新建工程刚性连接金属管道 新建工程柔性连接金属管道；非金属管道及复合管道 新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高 温热水管及其它有害气体管道 新建工程普通刚性材质风管 新建工程普通非金属材质风管
抗震支吊架 最大间距（m） 侧向 12 6 6 9 4.5 12 6 纵向 24 12 12 18 9 24 12
地面设备
0.15m
2015 Workshop
技术中心吊挂设计团队
12
喜利得抗震支架节点型式
抗震支架立杆可使用C型钢或螺杆结合C型钢加强 斜撑使用C型钢 依托MQS系统，可完成单管或综合抗震连接需求
针对门型架的两种节点
2015 Workshop 技术中心吊挂设计团队 13
（喜利得）抗震支架设计流程讨论 Seismic Total Solution
2015 Workshop 技术中心吊挂设计团队 1
抗震支架设计流程讨论 管线选取 支架布置和相关要求 喜利得抗震节点型式及配件选用 支架地震水平力计算及受力校核 支架构造规定
撑垂直长度与水平长度比小于或等于 1.5 时，调整系数取 1.67；当斜撑垂直长度与水平长度比小于或 等于 2.0 时，调整系数取 2.33。
含义有3层： 抗震支架设置间距不一定是管线种类的最大间距； 间距与地震作用大小有关，当α EK大于1.0时，支架需加密； 与斜撑角度有关，当斜撑竖向夹角小于45度，支架需加密；
喜利得抗震支架解读 PPT
抗震支吊架 最大间距（m）
侧向
纵向
12
24
6
126Biblioteka 12918
4.5
9
12
24
6
12
注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震 支架设计的核心内容。
抗震支吊架的间距计算
8.2.3 水平管线侧向及纵向抗震支吊架间距应按下式计算：
l l0 Ek k
式中： l ——水平管线侧向及纵向抗震支吊架间距（m）；
0.6m
地面设备
0.15m
喜利得抗震支架节点型式
抗震支架立杆可使用C型钢或螺杆结合C型钢加强 斜撑使用C型钢 依托MQS系统，可完成单管或综合抗震连接需求
针对门型架的两种节点
适应规范的杆件长细比要求（加固立杆） 针对单管的节点处理
柔性丝杆斜撑或立杆节点处理方式 斜拉连接件费用也比较高 杆件长细比？
（8.2.3）
l0 ——抗震支吊架的最大间距（m），可按表 8.2.3 的规定确定；
Ek ——水平地震力综合系数，该系数小于 1.0 时按 1.0 取值； k ——抗震斜撑角度调整系数。当斜撑垂直长度与水平长度比为 1.0 时，调整系数取 1.0；当斜
撑垂直长度与水平长度比小于或等于 1.5 时，调整系数取 1.67；当斜撑垂直长度与水平长度比小于或
抗震支吊架布置原则 8.3.1 每段水平直管道应在两端设置侧向抗震支吊架。
8.3.2 当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支 吊架。 8.3.3每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距 离超过最大设计间距时，应按本规范第8.2.3条要求间距依次增设纵向抗震支吊架。
建筑机电工程抗震设计规范GB509812014条文解读及设计案例分享
13.4 建筑附属机电设备支架的基本抗震措施
13.4.2 条文对无抗震设防要求的设备进行了规定（参 考美国UBC规范）；
—重力不超过1.8KN的设备
—内径小于25mm的煤气管道和内径小于60mm的 电气配管
—矩形截面面积小于0.38平和圆形直径小于0.7米 的风管
建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求 3.1.5 建筑机电工程设施的基座或连接件应能将设备承受的地震作用全部传递 到建筑结构上。建筑结构中用以固定建筑机电工程设施的预埋件、锚固件， 应能承受建筑机电工程设施传给主体结构的地震作用。 注：该条文对机电设施和结构连接做了要求。怎么满足没有定义。对于锚固 件锚栓承受地震作用应该使用抗震认证的锚栓，这一点在本规范没有要 求，。在本规范中对锚栓使用要求是膨胀锚栓。
建筑机电工程抗震设计规范（GB 50981-2014）
1 总则 1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设 计。——强条必须执行。 注：该条文哪些区域的建筑机电需要抗震设计。 1.0.5 对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施， 可不进行地震作用计算。 注：根据国标规范《建筑抗震设防分类标准》（GB50223）了解建筑的抗 震设防类别。共四种甲类、乙类、丙类、丁类。
建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求 3.1.3 建筑机电工程设施的支吊架应具有足够的刚度和承载力，支吊架与建筑 结构应有可靠地连接和锚固。 注：抗震支架自身的要求和结构连接的要求。也是抗震支架设计时需要验算 的相关内容。 3.1.4 建筑机电工程管道穿越结构墙体的洞口设置，应尽量避免穿越主要承重 结构构件。管道和设备与建筑结构的连接，应能允许二者间有一定的相对变 位。 注：机电工程管道设计考虑机电抗震时的设计要求。
GB50981规范解读
1 总则 2 术语和符号 3 设计基本要求 4 给水排水 5 暖通空调 6 燃气 7 电气 8 抗震支吊架 附：条文说明
1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。（强 条必须执行）
3.4.5 水平地震作用标准值
4.1.2 室内给水、热水以及消防管道管径大于或等于DN65的水平管道。 5.1.3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风道可采用抗震支吊架。 7.1.2 对于内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽 均应进行抗震设防。
8.1.2 组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。 8.2.3水平管线侧向及纵向抗震支吊架间距
建筑机电工程抗震设计规范（GB 50981-2014）
规范说明：
1. 本规范定义的抗震支架和项目中的支吊架系统是两套系统。抗震支架系统只承担地震荷载， 只有地震时才会发挥作用。常说的支吊架系统承担机电管线的自重等，满足机电设施的正 常运行。
日益受到重视的机电抗震设计
地震时机电设施的损害
日益受到重视的机电抗震设计
• 投资造价分析：
• 震后重建费用分析
普通住宅
写字楼
酒店
医院
结构构件 非结构构件 陈设
新国标今年8月起实施，住建部公告也已出
台 GB 50981-2014 建筑机电工程抗震设计规范
现批准《建筑机电工程抗震设计规范》为国家标准，编 号为GB50981-2014，自2015 年 8 月1 日起实施。 其中，第1.0.4、5.1.4、7.4.6 条为强制性条文，必须严格 执行。
建筑机电工程抗震设计规范（GB 50981-2014）
喜利得综合管路支吊架解决方法建议书
成品支架安装系统解决方案建议书Installation SystemSolution Proposal项目名称：客户名称：提交日期：喜利得（中国）有限公司Hilti (China) Ltd喜利得作为全球建筑紧固行业的领导者，在支架安装系统领域也是卓然于世的品牌。
成品支架安装系统（或称成品吊挂系统）自诞生以来以其灵活多变的组合，快速简便的安装在欧美已有几十年的应用，在中国也有十余年的工程应用经验，喜利得一贯致力于产品的尽善尽美，MQ 安装系统就是其多年的研究及经验产生的硕果。
产品的功能被发挥极至，应用领域也得到广泛的拓展。
基于喜利得成品支架安装系统卓越的性能，该系统在中国很多著名重点工程项目中得到了广泛的应用，例如：上海金茂大厦、北京首都国际机场、中国银行总部、大众汽车系列项目、博世公司系列项目、德国舍菲勒公司系列项目、三峡水电系列项目、南京BASF项目、上海BAYER 系列项目等等，尤其在一些高品质、高技术要求的复杂项目中，喜利得已成为业主及承包商的首选品牌，如北京奥运国家体育场（鸟巢）项目、康菲海洋石油平台项目等,。
喜利得成品支架安装系统将给您的工作带来游戏般的快乐，艺术般的享受！目录1 项目工况2 方案说明2.1 平面图/典型节点图2.2 吊挂计算软件/计算书图示2.3 料表及概算文件2.4 项目相关应用图片3 成品支架安装系统技术与安装规格书3.1 成品支架系统技术规格书3.2 成品支架系统现场安装指导书4 与传统/竞争对手比较5 成品支架系统行业/特殊应用图集附录A. 产品技术资料B. 产品测试报告/认证C. 施工实绩D. 公司资质证书1 项目工况某工程位于江苏省境内，厂区面积150亩，分为二栋主厂房及相应生产办公辅助用房，主厂房为轻钢结构及局部混凝土结构，主体一层，办公区域二层，包括生活间和楼梯，因生产工艺复杂，设备较多，相应设备生活管线及电缆桥架数量众多，且轻钢结构可承载的区域有一定限制，厂房内可供使用的空间十分紧张。
抗震支架基础知识普及
抗震支架基础知识普及1、减少地震引起的次生灾害的发生地震中建筑机电设备的损坏（消防管道、喷淋系统、排烟系统、电气等系统）会直接导致消防功能的失效。
从而引发火灾，浓烟等次生灾害。
使伤亡人数大大增加。
甚至超过建筑物倒塌等直接灾害导致的伤亡数量。
2、地震时有效保护机电系统，确保震后快速恢复工作状态我公司客户为中心，以创造为本。
作为领先的建筑机电抗震解决方案供应商，我们为设计单位、建筑单位和业主等提供有竞争力的抗震支撑系统解决方案和服务，帮助客户建树安全建筑和绿色建筑。
我们坚持“举国之力与民同心”的经营理念，对系统软件、信息中心和荷载力学等领域持续进行研发投入，以客户需求和前沿技术驱动的创新，使公司始终处于行业前沿，助力行业的发展。
1、哪些项目需要设置机电抗震支架：针对必须设置机电抗震支架的项目，具体要求是：机电抗震设防烈度为6级及以上地区项目。
也有个限制：地震等级9级以上或者特殊要求的建筑不适用（这里面的特殊要求的建筑，分享君也猜不透是什么建筑，可能是：鸟巢、国家体院馆等等类似的吧）；2、抗震支架设计的要求：设置抗震支架之后，机电系统可以做到：小震不损、中震可修、大震不倒。
3、抗震支架的要求：组成抗震支吊架的所有构件应（1）采用成品构件（注意：是成品，而非现场拼凑）；（2）连接紧固件的构造应便于安装；（3）抗震支吊架应根据其承受的荷载进行抗震验算。
4、规范中机电部分，强制要求（来源规范）：给排水部分：（1）需要设防的室内给水、热水以及消防管道管径大于或等于DN65 者，当其采用吊架固定时，应按规范第8章的要求设置抗震支承；（2）8 度、9 度地区的高层建筑的给水、排水立管其直线长度超过50m 时宜采取抗震动措施，其直线长度超过100m 时，应采取抗震动措施；（3）8 度、9 度地区建筑物中的给水泵等设备应设防振基础，且应在基础四周设限位器固定，限位器应经计算确定。
暖通部分：（1）管道不应穿过抗震缝，当必须穿越时，须在抗震缝两边各装一个柔性管接头或在通过抗震缝处安装“门”形弯头或设伸缩节；（2）锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑，多根管道共用支吊架或管径≥300mm 的单根管道支吊架宜采用门型抗震支吊架；（3）矩形截面面积大于等于0.38m2 和圆形直径大于等于0.70m 的风道可采用抗震支吊架，风道抗震支吊架的设置和设计应符合本规范第８章的要求。
抗震支架设备原理
近些年来，地震频发，四川的汶川地震后，伤亡严重引起了国民额广泛关注，同时国家和各大企业也开始了对抗震技术的研究，对抗震支架设备产品的研发。
在建筑中使用抗震支架设备，居民住得放心，抗震支架设备的有效使用，也可以降低地震对人员的伤害和财产的损失。
抗震支架设备哪家好？小编为大家推荐炜桦冷弯。
抗震支架设备原理是怎样的呢？小编下面为您介绍~【抗震支架设备原理】当然还有一项技术，在此次的地震灾害中也起到很重要的作用。
那就是地震的预警技术得到验证且大面积使用。
抗震支架设备厂的小编知道，虽然主流的观点觉得地震是不可预测的。
但是地震确是能够预警的。
当发生地震后，一般是破坏力较小但速度较快的地震波（P波）先活动，接着就是破坏力大但速度慢的地震波（S波），两种震波之间存在几秒到几十秒的时间差，此时预警，可以让距震中地区的周边地区有几十秒的准备或逃生时间，从而减少伤亡。
1、质量成为迫切需求：传统支吊架工艺：使用型钢进行现场切割、煨弯、焊接、钻孔、刷漆。
缺点：浪费材料、工序繁多，成本不断增加。
伴有音、光、尘、味等多元污染和火、电安全隐患。
2、发展趋势：装配式（组合式）支吊架极大的降低了管线安装固定的人工成本，提高了安全性能和效率。
装配式支吊架特点：工厂预制化、现场装配化。
装配式施工，整齐、美观、大方、环保。
3、抗震支架设备优点：（1）组合式构件，装配式施工，无复杂工序，对安装人员的技术要求低，施工周期短，且整齐美观环保。
（2）材料预算准确，适应广泛，便于后期维护。
抗震支架设备逐渐运用到了我们的日常生活建筑当中，当然了，预警技术究竟可以有多大用处，还有待时间的进一步检验，不过我们相信，通过科技的发展，我们地震预防和抗震会的得到长足发展，未来人民的生命财产安全会得到更好的保障。
据悉，在地震发生后，中国地震台网中心网站马上发布了地震人口热力大数据分析。
那么这种热力图有什么作用呢？它代表了某一时刻某地区的人流，同时在地震前后因为基站受到破坏定位失败时会表现出势力图的不同。
GB50981规范解读
Seismic info pack | NMPgs | 04.2015
3
日益受到重视的机电抗震设计
地震时楼面反应
地震时楼面反应放大系数
Seismic info pack | NMPgs | 04.2015
4
日益受到重视的机电抗震设计
地震时机电设施的损害
22
建筑机电工程抗震设计规范（GB 50981-2014）
7 电气
7.5.5 电气管路敷设时应符合下列要求： 1 当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时，应使 用刚性托架或支架固定，不宜使用吊架；当必须使用吊架时，应安装横向防 晃吊架； 注：对电气线管和桥架的普通支吊架设计施工做了要求。 2 当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时，其缝 隙应采用柔性防火封堵材料封堵，并在贯穿部位附近设置抗震支承； 注：对电气线管和桥架穿越防火分区时需设抗震支架。
G——非结构构件的重力，应包括运行时有关的人员、容器和管道中的介质及储物柜中物品的重力。
16
建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求
表3.4.1 建筑机电设备构件的类别系数和功能系数
构件、部件所属系统 类别系数 甲类建筑
消防系统、燃气及其它气体系统；应急电源的主控系统、发电机，冷 冻机等 电梯的支承结构，导轨、支架,轿箱导向构件等 悬挂式或摇摆式灯具，给排水管道、通风空调管道及电缆桥架 其它灯具 1.0 0.9 0.6 1.4 1.4 1.4 1.0 1.0 1.0 1.0 0.6 0.6 1.0 2.0
《抗震支架》解析PPT - 副本
2、空调、通风管路系统抗震设计范围：所有矩形截面积大于 等于0.38㎡的矩形风管；所有直径大于等于0.7m的风管系统；
3、电力系统管道及电缆桥架系统抗震设计范围：内径大于等于 60mm的电气配管；重力大于等于0N/m的电缆桥架、母线槽；
三、相关标准
设计规范：2015年8月1日国家标准《建筑机电工程 抗震设计规范》GB 50981-2014强制实施； 行业标准：2015年9月1日行业标准《建筑机电设备 抗震支吊架通用技术条件》CJ/T476-2015正式实施；
验收标准：2016年3月1日验收标准《抗震支吊架安 装及验收规程》CECS 420-2015正式实施；(中国工程 建设标准化协会批准）
四、抗震支架的使用材料
抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震 支吊架通用技术条件》CJ/T476 的规定，并附有检测报告和出厂合格证。主 要有锚栓、抗震连接构件、管道连接构件、斜撑、型钢和紧固件。抗震连 接构件及管道连接构件材料厚度不应小于5mm，表面宜采用锌铬涂层、热 浸镀锌等方式处理；
《抗震支架》——解析
成本中心——孙影
目录
一、抗震支架的作用 二、设计范围 三、相关标准 四、抗震支架使用的材料 五、抗震支架的图片 六、抗震支架的价格 七、品牌
一、抗震支架的作用
经抗震加固后的建筑给水排水、消防、供暖、通 风、空调、电力、等机电工程设施，当遭遇到本 地区抗震设防烈度的地震发生时，可以达到减轻 地震破坏，减少和尽可能防止次生灾害的发生， 从而达到减少人员伤亡及财产损失的目的。机电 抗震支架是限制附属机电工程设施产生位移，控 制设施振动，并将荷载传递至承载结构上的各类 组件或装置。（原有施工的支吊架并不取消而是 根据实际及规范要求来增加抗震支架）
抗震支架抗震抗震连接构件原理
抗震支架抗震抗震连接构件原理抗震支架和抗震连接构件，看起来好像挺复杂的，实际上它们就像是建筑物的“生命线”，尤其在地震来临时。
这些看不见摸不着的小家伙可不简单哦，它们的作用可大着呢，真的是一个建筑能不能挺住关键时刻的“硬核”，就看它们能不能发挥好作用。
说白了，就是地震一来，建筑物如果不想摇摇欲坠，那就得靠这些东西稳稳地给你撑场子，减少损伤，保护结构的稳定。
大家都知道，建筑物最怕什么？当然是地震啦！想象一下，地面突然晃动，整个大楼都跟着左右晃动，啥都能摔得七零八落，简直让人头皮发麻。
但是，抗震支架和抗震连接构件就像是给建筑加了一层保护壳，地震来了，它们就用自己的“硬实力”把建筑给撑住，减少结构的位移，避免破坏。
就好比你走在悬崖边上，突然有一根铁链给你紧紧地锁住，哪怕风再大、浪再高，你也不怕掉下去。
这就是抗震支架的作用。
这抗震支架，真的是大有来头。
它们一般都是通过钢结构或者其他强度高的材料来制作的，结实得很！一旦地震来袭，它们能迅速吸收震动，并把建筑物的晃动减少到最小。
你别小看它，虽然它看起来像是个不起眼的零件，但它的“背后”可是有一整套科学原理在支撑着，像力学、材料学这些深奥的学科，简单来说，就是通过精准的计算，让支架在最关键的时刻发挥出最强的力量。
好像什么“看不见的力量”，让你感觉到它的存在，但它又在背后默默守护。
再说说抗震连接构件，这可真的是个好东西。
你想象一下，建筑的各个部分如果都像散落的积木一样，那地震来时，简直就是拆迁现场。
抗震连接构件的作用就是把这些“散落”的部分连接起来，确保每一个组件都能紧密配合，相互支撑，形成一个整体。
就像我们平时组装家具，很多时候都是靠螺丝和连接件将零部件固定住，抗震连接构件就像这些螺丝，把各个建筑部分紧紧拧在一起，保证即使震动强烈，它们也不会轻易脱离，防止造成严重损坏。
地震来的时候，建筑的每个细节都至关重要。
要知道，地震不是单纯的上下晃动，往往还伴随着左右、前后等多方向的摇摆。
GB50981规范解读
《建筑机电工程抗震设计规范》GB 50981-2014
建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求
3.1.3 建筑机电工程设施的支吊架应具有足够的刚度和承载力，支吊架与建筑 结构应有可靠地连接和锚固。 注：抗震支架自身的要求和结构连接的要求。也是抗震支架设计时需要验算 的相关内容。 3.1.5 建筑机电工程设施的基座或连接件应能将设备承受的地震作用全部传递 到建筑结构上。建筑结构中用以固定建筑机电工程设施的预埋件、锚固件， 应能承受建筑机电工程设施传给主体结构的地震作用。 注：该条文对机电设施和结构连接做了要求。怎么满足没有定义。对于锚固 件锚栓承受地震作用应该使用抗震认证的锚栓。 。
1 总则 2 术语和符号 3 设计基本要求 4 给水排水 5 暖通空调 6 燃气 7 电气 8 抗震支吊架 附：条文说明
1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必 须进行抗震设计。（强条必须执行）
3.4.5 水平地震作用标准值
4.1.2 室内给水、热水以及消防管道管径大于或等于DN65的水平管道。 5.1.3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风 道可采用抗震支吊架。 7.1.2 对于内径不小于60mm的电气配管及重力不小于150N/m的电 缆梯架、电缆槽盒、母线槽均应进行抗震设防。
建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求
机电安装抗震支架全面解读
机电安装抗震支架全面解读机电安装抗震支架全面解读随着现代建筑技术的不断发展，抗震能力已成为衡量建筑质量的重要指标。
在机电安装领域中，抗震支架是防止设备在地震中倒塌的重要构造部件。
下面我们就来全面解读机电安装抗震支架。
1. 抗震支架的基本定义和作用抗震支架是一种用于安装设备和管道的支撑结构，其作用是保证设备和管道在地震中具有稳定的位置和姿态，防止设备和管道发生倒塌和断裂等情况。
2. 抗震支架的结构和类型抗震支架分为分、段、肘三种类型。
其中，分型抗震支架由两个支架连接而成，主要用于连接直线段管道；段型抗震支架适用于连接管道横向伸缩的支撑；肘型抗震支架则适用于连接转弯管道的支撑。
3. 抗震支架的材质和特点抗震支架的主要制造材料是钢材和不锈钢材料。
钢制抗震支架具有强度高、耐腐蚀、使用寿命长等特点；不锈钢抗震支架则具有不生锈、不腐蚀、卫生、美观等特点。
4. 抗震支架的安装方法和要求抗震支架的安装应按照设计方案要求进行，要注意安装位置、方向、间距等要素，并注意抗震支架与建筑结构的紧密连接。
在安装过程中还应注意下面几个要点：①抗震支架与地面要保持水平，支撑力点要平稳。
②设备和管道的连接要牢固，并做好防震松动处理。
③抗震支架外观应整洁美观，无损伤、拱度等问题。
5. 抗震支架的维护和保养为确保抗震支架的效力和使用寿命，需要对其进行定期维护和保养。
主要包括以下几个方面：①每年对抗震支架进行一次全面检查，确保支架牢固可靠。
②发现错位、裂缝、老化等问题要及时修复或更换。
③不定期涂刷涂料，保护抗震支架材质不受腐蚀。
总之，机电安装抗震支架作为保证建筑安全的重要构造部件，其选择、安装和维护都至关重要。
对于安装企业来说，要严格按照规范要求操作，以确保其抗震性能和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015 Workshop 技术中心吊挂设计团队
22
支架构造规定
8.3.4 抗震支吊架的斜撑与吊架 的距离不得超过0.1m；
8.3.11 侧向、纵向抗震支吊架 的斜撑安装，垂直角度宜为45° ，且不得小于30°；
8.1.3 保温管道的抗震支吊架 限位应按管道保温后的尺寸设 计，且不应限制管线热胀冷缩 产生的位移；？？
9度 0.32 1.40
2015 Workshop 技术中心吊挂设计团队
18
受力校核
3.5.1 建筑机电工程设施工程的地震作用效应（包括自身重力产生的效应和支
座相对位移产生的效应）和其他荷载效应的基本组合，应按下列计算
S=γGSGE+γEhSEhk
（3.5.1）
S：机电工程设施或构件内力组合的设计值，包括组合的弯矩、轴向力和剪力设计值；
丙类建筑
1.4
1.0 0.6 0.6 0.6 1.0 1.0 1.0
水平地震影响系数最大值（表3.3.5）
地震影响 多遇地震 罕遇地震
6度 0.04 0.28
7度 0.08（0.12） 0.50（0.72）
8度 0.16（0.24） 0.90（1.20）
注：括号中数值分别用于设计基本地震加速度为0.15g和0.30g的地区。
悬挂式或摇摆式灯具，给排水管道、通风空调 管道及电缆桥架 其它灯具
柜式设备支座
水箱、冷却塔支座
锅炉、压力容器支座
公用天线支座
类别系数
1.0
1.0 0.9 0.6 0.6 1.2 1.0 1.2
甲类建筑
2.0
1.4 1.4 1.4 1.4 1.4 1.4 1.4
功能系数 乙类建筑
1.4
1.0
1.0 1.0 1.0 1.0 1.0 1.0
最大抗侧支架间距L
偏移量Δh<1/16L
举例：最大偏移量计算12/16＝0.75米 这个条件很苛刻。
2015 Workshop 技术中心吊挂设计团队
9
举例：L1＝24米，L2＝12，则：计算L＝18.6米 18.6m
0.6m
0.6m
12m
12m
12m
新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒 新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒
改建工程最大抗震加固间距为上表数值的一半；
抗震支吊架 最大间距（m）
侧向纵向Leabharlann 12246
12
6
12
9
18
4.5
9
12
24
6
12
注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震 支架设计的核心内容。
2015 Workshop 技术中心吊挂设计团队
10
推论：短直段转向管道支架布置
若直段长度
18.6m
0.6m
0.6m
12m
0.6m
0.6m
只需在转向处设置侧向抗震支架即可
2015 Workshop 技术中心吊挂设计团队
11
8.3.7 水平管线通过垂直管线与地面设备连接时，管线与设备之间采用柔性连接 。水平管线距垂直管线600mm范围内设置侧向支撑。垂直管线底部距地面大于 0.15m应设置抗震支撑。
2015 Workshop 技术中心吊挂设计团队
5
抗震支吊架的间距计算
8.2.3 水平管线侧向及纵向抗震支吊架间距应按下式计算：
l l0 Ek k
式中： l ——水平管线侧向及纵向抗震支吊架间距（m）；
（8.2.3）
l0 ——抗震支吊架的最大间距（m），可按表 8.2.3 的规定确定；
S≤R （R为构件承载力设计值） 注：抗震支架承载力大于管线的地震作用。
2015 Workshop 技术中心吊挂设计团队
19
杆件受力
水平力方向造成的两种杆件受力状态
α
立杆受拉力
地震水平力F
斜撑受压力
斜撑受拉力 α
地震水平力F 立杆受压力
杆件受力由连接配件，立杆及斜撑，锚栓共同传递给结构； 支架设计应确保连接（配件及支撑等）
13
适应规范的杆件长细比要求（加固立杆）
针对单管的节点处理
2015 Workshop 技术中心吊挂设计团队
14
柔性丝杆斜撑或立杆节点处理方式 斜拉连接件费用也比较高 杆件长细比？
2015 Workshop 技术中心吊挂设计团队
15
地震力水平力计算及受力校核
2015 Workshop 技术中心吊挂设计团队
23
3.1.8 穿过隔震层的建筑机电工程管道应采用柔性连接或其他有效措 施 ，并应在隔震层两侧设置抗震支架。
明确了隔震层位置支架的处理
2015 Workshop 技术中心吊挂设计团队
24
8.3.13 沿墙敷设的管道当设有入墙的托架、支架且管卡能紧固管道四 周时，可作为一个侧向抗震支吊架。
管道类别
给水、热水及消防管道 燃气、热力管道 通风及排烟管道
新建工程刚性连接金属管道
新建工程柔性连接金属管道；非金属管道及复合管道
新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高 温热水管及其它有害气体管道 新建工程普通刚性材质风管
新建工程普通非金属材质风管
电线套管及电缆梯架、电缆托 盘和电缆盒
含义有3层： 抗震支架设置间距不一定是管线种类的最大间距； 间距与地震作用大小有关，当αEK大于1.0时，支架需加密； 与斜撑角度有关，当斜撑竖向夹角小于45度，支架需加密；
2015 Workshop 技术中心吊挂设计团队
6
采用双向支架和横向支架交替布置的形式比较合理
横向支架间距
纵向支架间距
3.4.2 当计算两个连接在一起、抗震措施要求不同的机电设备时，应按较 高要求进行抗震设计。建筑机电设备连接损坏时，不应引起与之相连的 有较高要求的附属机电设备失效。 注：比较好理解，综合抗震支架按较高标准的的管线进行计算设防。
2015 Workshop 技术中心吊挂设计团队
24m
12m
12m
12m
2015 Workshop 技术中心吊挂设计团队
8
8.3.5刚性连接的水平管道，两个相邻的抗震支吊架间允许纵向偏移值。应符 合下列规定： 1 水管及电线套管不得超过最大侧向支吊架间距的1/16； 2 风管、电缆梯架、电缆托盘和电缆槽盒不得超过其宽度的两倍。
方向四向抗震支撑使用； 4）当管道中安装的附件自身质量超过25kg时，应设置侧向及纵向抗震支吊架；
7
抗震支吊架布置原则 8.3.1 每段水平直管道应在两端设置侧向抗震支吊架。
8.3.2 当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支 吊架。 8.3.3每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距 离超过最大设计间距时，应按本规范第8.2.3条要求间距依次增设纵向抗震支吊架。
γG：重力荷载分项系数，一般情况应采用1.2；
γEh：为水平地震作用分项系数，取1.3；
Senk：水平地震作用标准值的效应。
注：在抗震支架计算时一般只需考虑水平地震作用。
10.2.2 机电工程设施构件抗震验算时，磨擦力不得作为抵抗地震作用的抗力； 承载力抗震调整系数，可采用1.0，并应满足下式要求：
η：非结构构件类别系数，按本规范3.4.1 条执行；
ζ1：状态系数；对支承点低于质心的任何设备和柔性体系宜取2.0，其余情况可取1.0； 此处：吊架应该都取1.0
ζ2：位置系数，建筑的顶点宜取2.0，底部宜取1.0，沿高度线性分布； 建筑地下室应该取1.0
αmax：地震影响系数最大值；可按本规范第3.3.5条中多遇地震的规定采用；
墙侧双向抗震支架
2015 Workshop 技术中心吊挂设计团队
25
8.3.14单管（杆）抗震支吊架的设置应符合下列要求： 1）连接立管的水平管道应在靠近立管0.6m范围内设置第一个抗震吊架； 2）当立管长度超过1.8m时应在其顶部及底部设置四向抗震支吊架，当
长度大于7.6m时应在中间加设抗震支吊架； 3）当立管通过套管穿越结构楼层时，套管可限制管道水平移动，可作为水平
2015 Workshop 技术中心吊挂设计团队
2
管线的选取
给水排水及消防、供暖、通风、空调、燃气、热力、电力、通讯 ；
按不同系统管道规格或重量进行选取；
可单管设置，也可设置多管共架综合抗震支架； 在规范41页的条文说明 悬吊管道中重力大于1.8KN的设备； DN65以上的生活给水、消防管道系统； （针对水管 矩形截面面积大于等于0.38平米和圆形直径）大于等于0.7m的风管系统； 对于内径大于等于60mm的电气配管； 重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽； 内径大于等于25mm燃气管道；
2015 Workshop 技术中心吊挂设计团队
3
支架布置及相关要求
抗震支架图纸表现
横向抗震支架
纵向抗震支架
地震水平力 单向抗震支架在平面图的示意
地震水平力
双向抗震支架（四向支架）在平面图的示意
2015 Workshop 技术中心吊挂设计团队
4
抗震支吊架的最大间距 表8.2.3
（喜利得）抗震支架设计流程讨论 Seismic Total Solution
2015 Workshop 技术中心吊挂设计团队
1
抗震支架设计流程讨论
管线选取 支架布置和相关要求 喜利得抗震节点型式及配件选用 支架地震水平力计算及受力校核 支架构造规定
