实验一 半导体激光器P-I特性曲线测量
光纤通信实验报告
XX学号时间地点实验题目半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC-FC单模光跳线 1根4、万用表1台5、连接导线 20根四、实验步骤1、用导线连接电终端模块T68(M)和T94(13_DIN)。
2、将开关BM1拨为1310nm,将开关K43拨为“数字”，将电位器W44逆时针旋转到最小。
3、旋开光发端机光纤输出端口（1310nm T）防尘帽，用FC-FC光纤跳线将半导体激光器与光功率计输入端连接起来，并将光功率计测量波长调整到1310nm档。
4、用万用表测量T97（TV+）和T98(TV-)之间的电阻值（电阻焊接在PCB板的反面），找出所测电压与半导体激光器驱动电流之间的关系（V＝IR110）。
5、将电位器W46（阈值电流调节）逆时针旋转到底。
6、打开交流电源，此时指示灯D4、D5、D6、D7、D8亮7、用万用表测量T97（TV+）和T98(TV-)两端电压（红表笔插T97，黑表笔插T98）。
8、慢慢调节电位器W44（数字驱动调节），使所测得的电压为下表中数值，依次测量对应的光功率值，并将测得的数据填入表格中，精确到0.1uW。
9、做完实验后先关闭交流电开关。
10、拆下光跳线与光功率计，用防尘帽盖住实验箱半导体激光器光纤输出端口，将实验箱还原。
五、实验报告结果1、根据测试结果，算出半导体激光器驱动电流，画出相应的光功率与注入电流的关系曲线。
2、根据所画的P-I特性曲线，找出半导体激光器阈值电流的大小。
半导体激光器电学特性的测量实验
半导体激光器电学特性的测量实验一、测试实验原理半导体激光器的核心是PN 结，当用光照和电子束激励或电注入等方式使半导体中的载流子从平衡状态时的基态跃迁到非平衡状态时的激发态，此过程称为激发或激励，它的逆过程就是处于非平衡态激发态上的非平衡载流子回复到较低的能态而放出光子的过程，这就是复合辐射。
半导体发光器件的本质就是注入到半导体PN 结中的非平衡载流子——电子空穴对复合发光。
这是一种非平衡载流子复合的自发辐射，激光器则是上述的非平衡载流子的复合发光在激光器的具有增益的光介质谐振腔作用下形成相干振荡而输出激光，所以发光管的发光效率决定于半导体材料的自发辐射系数的大小。
激光器辐射发光除与材料的增益系数有关外还与谐振腔的特性和结构尺寸有关。
半导体材料的增益系数为：jm g β=β为增益因子，m 为与结构有关的指数，j 为电流密度。
激光器的阈值条件为：)/1()2/1(21R R L L a g n +=a 为腔内的其它损耗，Ｌ为腔长，1R 2R 为腔端面的反射系数，所以激光器的阈值电流密度为：()()[]21/12/1/1R R L L j n mth +=αβ由上可知一个制作好的激光器件或发光管，它既是一个ＰN 结二极管，又是一个电光转换器，它们的工作过程是，当给它正向注入载流子时则在二极管中产生电 子空穴对的复合跃迁而发射光子，光子的能量由二极管的材料的禁带宽度gE 决定，hvE g =，h 为普朗克常数，v 为光频率，发射的同时还存在光的吸收，称为吸收跃迁。
注入小时，吸收大于发射，没有光输出，当注入载流子增大时随发射的增加将逐渐大于吸收而得到荧光输出，发光管就是这样工作的。
但对于激光器由于有介质谐振腔存在，则输入载流子达到激光器的阈值电流时则产生激光输出，再继续增加注入电流，输出光功率也增大，同理，管的功率发热也增加，注入过大时则管子因发热而损坏，从这里我们可以看出，半导体激光器件的特性包括PN 结二极管的I —V 特性和载流子注入而产生的电光转换特性，测量其特性参数可采用两种电注入方法：第一种为脉冲法、第二种为直流法。
半导体激光器_实验报告
P(uW)
800 700 600 500 400 300 200 100 0 0 2 4 6 8 10 12 14 16 18 20
从拟合图中找出阈值以上的直线部分，单独拟合如下图 2，利用拟合公式求得阈 值电流为 11.73mA；斜率效率为 0.10084W/A.
2/7
半导体激光器
图 2
阈值以上的直线部分
10
误差产生的原因可能是读数时示数不稳定所带来的偏差，也有可能是测量光 功率时存在一些额外的损耗而没有很好的避免。 通过对表格 4、表格 5 的直观分析，可以看出：当电流一定时，随着温度的增 加，DFB 光谱的中心波长增加，功率谱密度减小；当温度一定时，随着电流 的增加，DFB 的中心波长增加，功率谱密度也增加。
功率谱密度/dBm -2.642 -0.963 0.381 1.168 1.925 2.621
中心波长 1546.139nm
功率谱密度 -0.154dBm
纵模间隔 1.374nm
-20dB 单模带宽 0.174nm
6/7
半导体激光器
二、 实验结果分析
当温度为 20.1℃时，通过对 DFB 的 P-I 曲线拟合（图 1 图 2） ，得到的阈值 电流为 11.73mA， 当温度为 24.9℃时 （图 3 图 4） ， 得到的阈值电流为 12.15mA. 通过对 F-P 的 P-I 曲线拟合（图 5 图 6）,得到的阈值电流为 9.19mA,与理论 值的相对误差为 ε=| 9.19 10 | 100 % 8.1%
功率谱密度/dBm -2.642 -2.834 -2.936 -3.129 -3.283 -3.334
固定温度改变电流(t=20℃)
表格 5
光纤通信实验报告1-光源的P-I特性测试
在主控&信号源模块，选择光纤通信菜单，在其中选择选择第一个实验，光源的P-I特性测试。
2实验结果记录
测得参数填入表格如下：
P(uW)
413.7
387.0
309.6
239.8
172.5
97.84
13.62
u(V)
0.64
0.60
0.51
0.43
0.34
0.27
0.16
I(A)
0.019
LD半导体激光器P-I曲线示意图
半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，激光二极管可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即启动介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。半导体激光器的输出光功率与驱动电流的关系如上图所示，该特性有一个转折点，相应的驱动电流称为门限电流（或称阈值电流），用Ith表示。在门限电流以下，激光器工作于自发辐射，输出（荧光）光功率很小，通常小于100pW；在门限电流以上，激光器工作于受激辐射，输出激光功率随电流迅速上升，基本上成直线关系。激光器的电流与电压的关系类似于正向二极管的特性。该实验就是对该线性关系进行测量，以验证P-I的线性关系。
0.018
0.0155
0.013
0.0103
0.0081
0.0049
P(uW)
7.576
1.318
1.040
0.700
0.5120
0.3750
0.1922
u(V)
0.15
0.14
0.13
0.12
0.11
0.09
半导体激光器特性测试实验
太原理工大学现代科技学院光纤通信课程实验报告专业班级学号姓名指导教师实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 2 姓名 成绩一、实验目的： 1.学习半导体激光器发光原理和光纤通信中激光光源工作原理 2.了解半导体激光器平均输出光功率与注入驱动电流的关系 3.掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、实验仪器 1.ZYE4301G 型光纤通信原理实验箱1台2.光功率计1台 3.FC/PC-FC/PC 单模光跳线 1根4.万用表1台5.连接导线20根三、实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。
）是一种阈值器件。
由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（△λ=0.1～1.Onm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。
P-I 特性是选择半导体激光器的重要依据。
在选择时，应选阈值电流Ith ，尽可能小，Ith 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。
并且要求P-I 曲线的斜率适当。
斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。
半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。
半导体激光器特性测试实验
太原理工大学现代科技学院光纤通信课程实验报告专业班级学号姓名指导教师实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 2 姓名 成绩一、实验目的： 1.学习半导体激光器发光原理和光纤通信中激光光源工作原理 2.了解半导体激光器平均输出光功率与注入驱动电流的关系 3.掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、实验仪器 1.ZYE4301G 型光纤通信原理实验箱1台2.光功率计1台 3.FC/PC-FC/PC 单模光跳线 1根4.万用表1台5.连接导线20根三、实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。
）是一种阈值器件。
由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（△λ=0.1～1.Onm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。
P-I 特性是选择半导体激光器的重要依据。
在选择时，应选阈值电流Ith ，尽可能小，Ith 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。
并且要求P-I 曲线的斜率适当。
斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。
半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。
实验一 半导体激光器P-I特性曲线测量
实验一半导体激光器P-I特性曲线测量一、实验目的：1.了解半导体光源和光电探测器的物理基础；2.了解发光二极管(LED)和半导体激光二极管(LD)的发光原理和相关特性；3.了解PIN光电二极管和雪崩光电二极管(APD)的工作原理和相关特性；4.掌握有源光电子器件特性参数的测量方法；二、实验原理：光纤通信中的有源光电子器件主要涉及光的发送和接收，发光二极管(LED)和半导体激光二极管(LD)是最重要的光发送器件，PIN光电二极管和APD光电二极管则是最重要的光接收器件。
1．发光二极管(LED)和半导体激光二极管(LD)：LED是一种直接注入电流的电致发光器件，其半导体晶体内部受激电子从高能级回复到低能级时发射出光子，属自发辐射跃迁。
LED为非相干光源，具有较宽的谱宽(30～60nm)和较大的发射角(≈100°)，常用于低速、短距离光波系统。
LD通过受激辐射发光，是一种阈值器件。
LD不仅能产生高功率(≥10mW)辐射，而且输出光发散角窄，与单模光纤的耦合效率高(约30％—50％)，辐射光谱线窄(Δλ=0.1-1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。
使粒子数反转从而产生光增益是激光器稳定工作的必要条件，对于处于泵浦条件下的原子系统，当满足粒子数反转条件时将会产生占优势的(超过受激吸收)受激辐射。
在半导体激光器中，这个条件是通过向P型和N型限制层重掺杂使费密能级间隔在PN结正向偏置下超过带隙实现的。
当有源层载流子浓度超过一定值(称为透明值)，就实现了粒子数反转，由此在有源区产生了光增益，在半导体内传播的输入信号将得到放大。
如果将增益介质放入光学谐振腔中提供反馈，就可以得到稳定的激光输出。
(1) LED和LD的P-I特性与发光效率：图1是LED和LD的P-I特性曲线。
LED是自发辐射光，所以P-I曲线的线性范围较大。
半导体激光器LD的P-I特性
一、实验目的：1.了解半导体激光器LD的P-I特性；了解数字光发射机的消光比的定义及指标要求；2.熟悉光功率计的使用方法，熟悉数字光纤通信系统工作过程；3.熟悉数字光发射机平均光功率的概念；熟悉数字光接收机灵敏度概念；4.熟练测试光源P-I特性曲线；5.掌握数字光发射机的消光比的测试方法；6.掌握数字光发射机平均光功率的测试方法；7.掌握光接收机灵敏度的近似测试方法；8. 实施光纤通信系统中的数据传输；9. 熟悉数字光纤系统受损耗限制时的中继距离测算二、实验环境1.通信系统综合实验平台1；2.装有SRP软件的PC机1；3.光纤通信板1 ；4.光纤多用表（用于光功率计）1；5.数字万用表1；6.数字示波器1；7.排线1；8.电路跳线至少3；9.（光）尾纤1；10. 收纳盒及其余配件1及见清单三、实验基本原理及预习1．LD光源的P-I特性：转折点，相应的驱动电流称为门限电流(或称阈值电流)，用Ith表示。
在门限电流以下，激光器工作于自发辐射，输出光功率通常小于200pW；在门限电流以上，激光器工作于受激辐射，输出激光，功率随电流迅速上升，基本上成折线关系。
2．光发射机消光比：消光比定义为： 0011P P lg 10=EXT P00：光发射机输入全“0”时输出的平均光功率即无输入信号时的输出光功率。
P11：光发射机输入全“1”时输出的平均光功率。
消光比EXT 可形象类比于光发射机眼图，EXT 越大，眼图中眼睛睁的越开，光接收机灵敏度越高。
3．光发射机平均光功率：发射机发送伪随机序列时，发射端输出的光功率值。
4.光接收机灵敏度Pmin在给定误码率或信噪比条件下，光接收机所能接收的最小平均光功率。
Pmin 越 小，接收机的灵敏度就越高。
灵敏度Pmin 的单位一般用dBm 表示：mWP P 1min lg 10min ><= 5．光纤通信中继距离受损耗限制的计算：L(af+as+am)+2ac+Me ≤ Pt -PrPt 为平均发射功率（dBm ）,Pr 为接收灵敏度（dBm ） ，ac 为连接器损耗，Me 为系统余量，af 为光纤损耗系数（dB/km ），as 为每km 平均接头损耗，am 为每km 光纤线路损耗余量，L 为中继距离（km ）6．AV2498A 型光纤多用表之光功率测量：波长选择为1310nm ；根据测试需求随时切换 按“W ／dBm"键得到线性(W)、对数值(dBm)按调零键可以将很小负功 率值调整为很小的正功率值四、实验步骤项目1：测量 LD 激光器的P -I 特性曲线 （1/4）• 1.1 接好光功率计电源（穿过本实验桌线过孔），开PC 机，开实验箱电源，双击PC 桌面XSRP_UI ，进入软件界面，观察右上角，如果ARM 与FPGA 灯点亮，表示连接正常。
光纤通信实验报告光源的PI特性测试
plot(x,y)
xlabel('I/mA');ylabel('P/uW');
title('实验得LD半导体激光器P-I特性曲线')
gridon;
对实验结果曲线图的阈值电流部分进行局部放大，如图所示：
实验结果及分析：
通过进行了光源的P-I特性测试实验，结合了书本上的知识，我对半导体激光器LD的P-I特性有了进一步的了解，同时也掌握了光源P-I特性曲线的测试方法。
（3）用同轴电缆线将25号光收发模块P4（光探测器输出）连至23号模块P1（光探测器输入）。
2、将25号光收发模块开关J1拨为“10”，即无APC控制状态。开关S3拨为“数字”，即数字光发送。
3、将25号光收发模块的电位器W4和W2顺时针旋至底，即设置光发射机的输出光功率为最大状态；
4、开电，设置主控模块菜单，选择主菜单【光纤通信】→【光源的P-I特性测试】功能。
在做实验的过程中，也因为是初次接触，还有些不习惯，从这第一个实验开始对实验箱的每个模块进行熟悉，中间在读数的时候，我们测得的数据波动的很厉害，不能稳定地读数，所以只能取中间值进行采集。
在实验的过程中，我们对多组数据进行了测量。我们首先由u=(V)测量至u=(V)，发现了P-I大致的规律，后又估计在u=(V)左右对应有阈值电流，故又在此范围附近多测量了几组，使最终结果更精确。最后根据我们的数据绘出了实验测得的LD光源P-I特性曲线，曲线与理想情况还有些偏差，我认为造成误差的原因，主要可能有实验温度的影响和测量过程中读数与记录的误差等，但在误差允许的范围内，实验结果与理论基本吻合。可以从曲线上看出，阈值电流在左右，阈值功率在左右。
实验步骤：
LD和LED的P-I曲线测量
LD和LED的P-I曲线测量一、实训目的1、掌握半导体光源P-I特性曲线测量方法，会寻找阈值电流2、掌握半导体光源与光纤的耦合方法3、了解激光二极管LD和发光二极管LED两种半导体光源的特性二、实训主要设备1．LED、LD光源与驱动电源； 2．耦合装置；3．光纤((F-MLD50：100/140多模光纤)； 4．光功率计和光检测器；5．光纤切割刀 6．显微镜7. 1/4节距自聚焦透镜三、实训原理与说明（一）光源类型光纤通信中最长用的光源是半导体激光器LD（Laser Diode）和半导体发光二极管LED （Light Emliilng Diode），它们都属于半导体器件。
LD和LED相比，其主要区别表现在，前者发出的是激光，而后者发出的是荧光，因此，LD的优点是谱线宽度窄，调制速率高，色散小，与光纤的耦合效率高，传输距离长，适用于长距离、大容量的传输系统；但LED 也有一些优点适合于低成本光通信系统：它的输出特性曲线线性好，使用寿命长，成本低，易于制作，对温度不敏感，适用于短距离、小容量的传输系统。
详细的发光原理及特性参见第四章。
本实验使用的光源是红外器件, LD 发射在近于780nm，LED 中心约在830nm。
因为这些器件发射不可见辐射，适当的防护用于保证消除可能的损害。
决不要直接看激光束或它的反射光束。
（二）GRIN 棒状透镜耦合如果切割抛物线渐变光纤的节距长度的1/4，它就能作为一个非常小的透镜（有时称为GRIN 透镜，Graded Index）用于光纤应用。
（图0.11）将光纤输出端面置于短长度光纤的面上，使得光纤中的光在小透镜末被准直，如同在透镜焦点的发散光被准直一样。
因为它的特征是由其长度决定的，这个渐变折射率透镜被认为是1/4节距或0.25 节距透镜。
在某些情况下，不需要光准直，而是需要光纤输出聚焦到一个小探测器上或把光源输出聚焦到光纤芯中。
完成这种情况最容易的方法是稍微增加GRIN 透镜的长度到0.29 节距（图0.11）。
实验一-半导体激光器P-I特性测试实验
常用光纤器件特性测试实验 实验一 半导体激光器P-I 特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P 〔平均发送光功率〕-I 〔注入电流〕曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I 关系曲线。
2、根据P －I 特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率。
三、预备知识1、光源的种类2、半导体激光器的特性、内部结构、发光原理四、实验仪器1、ZY12OF13BG3型光纤通信原理实验箱 1台2、FC 接口光功率计 1台3、FC/PC-FC/PC 单模光跳线 1根4、万用表 1台5、连接导线20根五、实验原理半导体激光二极管〔LD 〕或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。
处于高能级E 2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E 1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率一样，而且相位、偏振方向和传播方向都一样，它和感应光子是相干的。
由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率〔≥10mW 〕辐射，而且输出光发散角窄〔垂直发散角为30～50°，水平发散角为0～30°〕，与单模光纤的耦合效率高〔约30％～50％〕，辐射光谱线窄〔Δλnm 〕，适用于高比特工作，载流子复合寿命短，能进展高速信号〔>20GHz 〕直接调制，非常适合于作高速长距离光纤通信系统的光源。
阈值电流是非常重要的特性参数。
图1-1上A 段与B 段的交点表示开始发射激光，它对应的电流就是阈值电流th I 。
半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。
将开始出现净增益的条件称为阈值条件。
光纤通信 实验1 实验报告 光源的 P-I 特性测试实验
课程名称：光纤通信实验名称：实验1光源的P-I 特性测试实验姓名：班级：电17-3学号：实验时间：指导教师：得分：序号:42实验1光源的P-I 特性测试实验一、实验目的1、了解半导体激光器L D 的P-I 特性。
2、掌握光源P-I 特性曲线的测试方法。
二、实验器材1、主控&信号源模块2、2 号数字终端&时分多址模块3、25 号光收发模块4、23 号光功率计模块5、示波器三、实验内容光源的P-I 特性测试四、实验原理数字光发射机的指标包括：半导体光源的P-I 特性曲线测试、消光比（EXT）测试和平均光功率的测试。
接下来的三个实验我们将对这三个方面进行详细的说明。
I(mA)LD 半导体激光器P-I 曲线示意图半导体激光器的输出光功率与驱动电流的关系如图所示，该特性有一个转折点，相应的驱动电流称为门限电流(或称阈值电流)，用Ith 表示。
在门限电流以下，激光器工作于自发发射，输出荧光功率很小，通常小于100pW；在门限电流以上，激光器工作于受激发射，输出激光，功率随电流迅速上升，基本上成直线关系。
激光器的电流与电压的关系相似于正向二极管的特性。
P-I 特性是选择半导体激光器的重要依据。
在选择时，应选阈值电流Ith 尽可能小，Ith对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。
且要求P-I 曲线的斜率适当。
斜率太小，则要求驱动信号太大，给驱动电路带来麻烦：斜率太大，则会山现光反射噪声及使自动光功率控制环路调整困难。
半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，激光二极管可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即启动介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。
将开始出现净增益的条件称为阈值条件。
一般用注入电流值来标定阈值条件，也即阈值电流Ith，当输入电流小于Ith 时，其输出光为非相干的荧光，类似于LED 发出光，当电流大于Ith 时，则输出光为激光，且输入电流和输出光功率成线性关系，该实验就是对该线性关系进行测量，以验证P-I 的线性关系。
光纤通信实验报告1-光源的P-I特性测试
实验室名称：光纤通信实验室实验日期：2014年12月11日
学院
信息科学与工程学院
专业、班级
姓 名
实验名称
光源的P-I特性测试
指 导
教 师
教师评语
教师签名：
年 月 日
实验目的：
1、了解半导体激光器LD的P-I特性。
2、掌握光源P-I特性曲线的测试方法。
实验器材：
1、实验器材：主控&信号源模块、2号、25号模块 各一块
LD半导体激光器P-I曲线示意图
半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，激光二极管可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即启动介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。半导体激光器的输出光功率与驱动电流的关系如上图所示，该特性有一个转折点，相应的驱动电流称为门限电流（或称阈值电流），用Ith表示。在门限电流以下，激光器工作于自发辐射，输出（荧光）光功率很小，通常小于100pW；在门限电流以上，激光器工作于受激辐射，输出激光功率随电流迅速上升，基本上成直线关系。激光器的电流与电压的关系类似于正向二极管的特性。该实验就是对该线性关系进行测量，以验证P-I的线性关系。
5、用万用表测量R7两端的电压（测量方法：先将万用表打到直流电压档，然后将红表笔接TP3，黑表笔接TP2）。读出万用表读数U，代入公式I=U/R7，其中R7=33Ω, 读出光功率计读数P。
调节功率输出W4，将测得的参数填入表格。
P(uW)
u(V)
I(A)
实验步骤：
1、关闭系统电源，按如下说明进行连线：
（1）用连接线将2号模块TH7（DoutD）连至25号光收发模块的TH2（数字输入），并把2号模块的拨码开关S4设置为“ON”，使输入信号为全1电平。
半导体激光器P-I特性测试实验
实验二半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY1804I型光纤通信原理实验系统1台2、FC接口光功率计1台3、FC-FC单模光跳线1根4、万用表1台5、连接导线20根四、实验原理光源是把电信号变成光信号的器件，在光纤通信中占有重要的地位。
性能好、寿命长、使用方便的光源是保证光纤通信可靠工作的关键。
光纤通信对光源的基本要求有如下几个方面：首先，光源发光的峰值波长应在光纤的低损耗窗口之内，要求材料色散较小。
其次，光源输出功率必须足够大，入纤功率一般应在10微瓦到数毫瓦之间。
第三，光源应具有高度可靠性，工作寿命至少在10万小时以上才能满足光纤通信工程的需要。
第四，光源的输出光谱不能太宽以利于传输高速脉冲。
第五，光源应便于调制，调制速率应能适应系统的要求。
第六，电—光转换效率不应太低，否则会导致器件严重发热和缩短寿命。
第七，光源应该省电，光源的体积、重量不应太大。
作为光源，可以采用半导体激光二极管（LD，又称半导体激光器）、半导体发光二极管（LED）、固体激光器和气体激光器等。
但是对于光纤通信工程来说，除了少数测试设备与工程仪表之外，几乎无例外地采用半导体激光器和半导体发光二极管。
本实验简要地介绍半导体激光器，若需详细了解发光原理，请参看各教材。
半导体激光二极管（LD）或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。
处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。

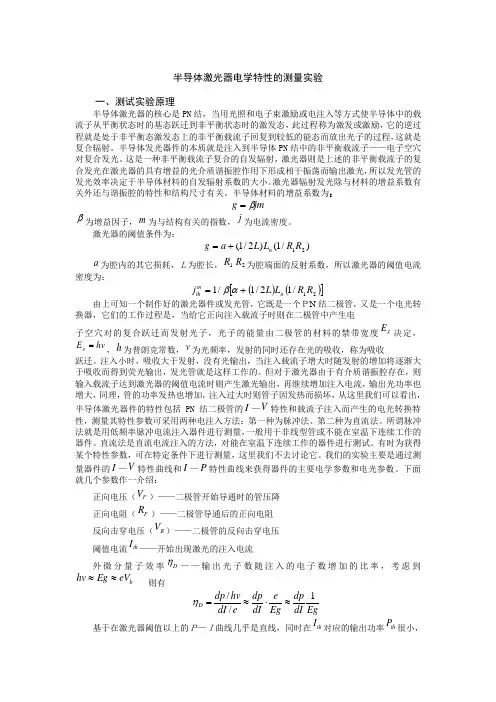

半导体激光器电学特性的测量实验
半导体激光器电学特性的测量实验一、测试实验原理半导体激光器的核心是PN 结，当用光照和电子束激励或电注入等方式使半导体中的载流子从平衡状态时的基态跃迁到非平衡状态时的激发态，此过程称为激发或激励，它的逆过程就是处于非平衡态激发态上的非平衡载流子回复到较低的能态而放出光子的过程，这就是复合辐射。
半导体发光器件的本质就是注入到半导体PN 结中的非平衡载流子——电子空穴对复合发光。
这是一种非平衡载流子复合的自发辐射，激光器则是上述的非平衡载流子的复合发光在激光器的具有增益的光介质谐振腔作用下形成相干振荡而输出激光，所以发光管的发光效率决定于半导体材料的自发辐射系数的大小。
激光器辐射发光除与材料的增益系数有关外还与谐振腔的特性和结构尺寸有关。
半导体材料的增益系数为：jm g β=β为增益因子，m 为与结构有关的指数，j 为电流密度。
激光器的阈值条件为：)/1()2/1(21R R L L a g n +=a 为腔内的其它损耗，Ｌ为腔长，1R 2R 为腔端面的反射系数，所以激光器的阈值电流密度为：()()[]21/12/1/1R R L L j n mth +=αβ由上可知一个制作好的激光器件或发光管，它既是一个ＰN 结二极管，又是一个电光转换器，它们的工作过程是，当给它正向注入载流子时则在二极管中产生电 子空穴对的复合跃迁而发射光子，光子的能量由二极管的材料的禁带宽度gE 决定，hvE g =，h 为普朗克常数，v 为光频率，发射的同时还存在光的吸收，称为吸收跃迁。
注入小时，吸收大于发射，没有光输出，当注入载流子增大时随发射的增加将逐渐大于吸收而得到荧光输出，发光管就是这样工作的。
但对于激光器由于有介质谐振腔存在，则输入载流子达到激光器的阈值电流时则产生激光输出，再继续增加注入电流，输出光功率也增大，同理，管的功率发热也增加，注入过大时则管子因发热而损坏，从这里我们可以看出，半导体激光器件的特性包括PN 结二极管的I —V 特性和载流子注入而产生的电光转换特性，测量其特性参数可采用两种电注入方法：第一种为脉冲法、第二种为直流法。
实验一半导体激光器P-I特性曲线测量(常用版)
Δν=c/2ngL (7)
式中，λ为激射波长；c为光速；ng为有源材料的群折射率。
一般的半导体激光器其纵模间隔为0.5～1nm，而激光介质的增益谱宽为数十纳米，因而有可能出现多纵模振荡。然而传输速率高(如大于622Mb／s)的光纤通信系统，要求半导体激光器是单纵模的。这一方面是为了避免由于光功率在各个纵模之间随机分配所产生的所谓模分配噪声；另一方面纵模的减少也是得到很窄的光谱线宽所必须的，而窄的线宽有利于减少在高数据传输速率光纤通信系统中光纤色散的影响。即使有些激光器连续工作时是单纵模的，但在高速调制下由于载流子的瞬态效应，而使主模两旁的边模达到阈值增益而出现多纵模振荡，因此必须考虑纵模的控制。为了得到单纵模，应弄清纵模的模谱，影响单纵模存在的因素，才能设法得到所要求的单纵模激光器。
图2 有多侧模的半导体激光器的近场和远场
由于半导体激光器发光区几何尺寸的不对称，其远场呈椭圆状，其长、短轴分别对应于横向与侧向。在许多应用中需用光学系统对这种非圆对称的远场光斑进行圆化处理。
如果半导体激光器发射的是理想的高斯光束，应有如下的光强分布:
I(r)=Imaxexp(-2(r/w)2) （1）
(4)在直接调制下张弛振荡频率降低。
一般来说，半导体激光器有比气体和固体激光器高约5个数量级的自发发射因子(10-4)。由图8看出，纵模谱随γ变化很大。当γ＝10-5时，几乎所有的激光功率集中在一个纵模内，即单纵模工作；当γ＝10-4时，只有约80％的光功率集中在主模上，而其余的由旁模所分配；当γ＝10-3时，则有更多的纵模参与功率分配。另一方面，若自发发射因子γ→1(如在微腔情况)，则出现量变到质变的情况，此时每一个自发发射光子引发出一个受激发射光子，却能得到很好的单纵模。
半导体激光器光纤损耗测量
数据记录及数据处理
数据分析：短光纤的输出功率随电流的增大而增大，达到一定的值以后慢慢达到饱和，增大的趋势减缓，基本趋于不变，并且短光纤较长光纤的输出功率更大一些。
数据分析：长光纤的输出功率随电流的增大而增大，达到一定的值以后慢慢达到饱和，增大的趋势减缓，基本趋于不变，基本和短光纤的变化一致，并且长光纤较短光纤的输出功率更小一些。
数据分析：半导体泵浦光源激光器的输出功率随注入电流的增加而增大。
数据分部基本呈现线性变化趋势，刚开始随电流增大功率变化较小可能是没有达到阈值电流，当达到阈值以后基本呈线性变化趋势。
