考点27 实验：测量金属丝的电阻率长度的测量及其测量工具的选用测电阻

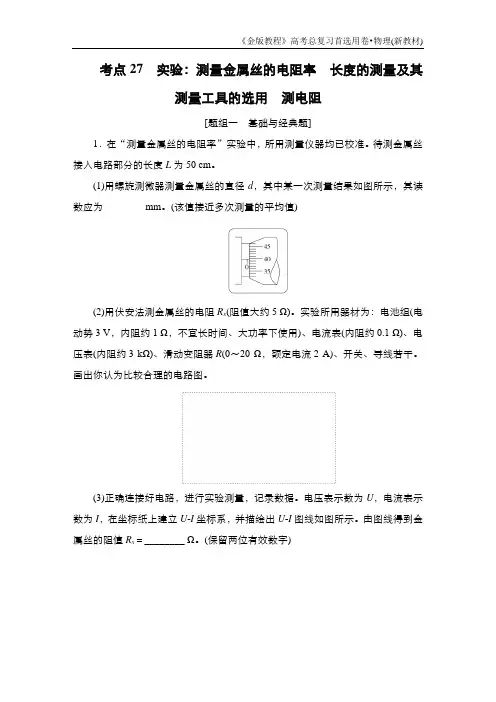

考点27实验：测量金属丝的电阻率长度的测量及其测量工具的选用测电阻[题组一基础与经典题]1．在“测量金属丝的电阻率”实验中，所用测量仪器均已校准。

待测金属丝接入电路部分的长度L为50 cm。

(1)用螺旋测微器测量金属丝的直径d，其中某一次测量结果如图所示，其读数应为________ mm。

(该值接近多次测量的平均值)(2)用伏安法测金属丝的电阻R x(阻值大约5 Ω)。

实验所用器材为：电池组(电动势3 V，内阻约1 Ω，不宜长时间、大功率下使用)、电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R(0～20 Ω，额定电流2 A)、开关、导线若干。

画出你认为比较合理的电路图。

(3)正确连接好电路，进行实验测量，记录数据。

电压表示数为U，电流表示数为I，在坐标纸上建立U-I坐标系，并描绘出U-I图线如图所示。

由图线得到金属丝的阻值R x＝________ Ω。

(保留两位有效数字)(4)根据实验所测得数据计算得出金属丝的电阻率ρ＝________ Ω·m。

(保留两位有效数字)答案(1)0.398(0.396～0.399均正确)(2)图见解析(3)4.4(4.3～4.5均正确)(4)1.1×10－6解析(1)用螺旋测微器测量金属丝的直径d＝0 mm＋39.8×0.01 mm＝0.398 mm。

(2)滑动变阻器最大阻值大于待测电阻阻值，则滑动变阻器采用限流接法；因为R VR x>R xR A，为减小误差，则电流表外接，合理的电路如图所示。

(3)由图线得到金属丝的阻值R x＝UI＝2.470.56Ω＝4.4 Ω。

(4)根据R x＝ρLS，S＝π4d2，得ρ＝πd2R x4L，代入数据可得ρ＝1.1×10－6Ω·m。

2．用伏安法测电阻，不论是电流表内接法，还是电流表外接法，都有系统误差。

(1)如图a所示，如果电压表和电流表的读数分别为U V和I A，待测电阻的测量值________(填“大于”“等于”或“小于”)真实值；如果已知电压表的内阻为R V，则待测电阻的阻值R x＝________。

实验12-测定金属丝的电阻率-相关知识.

实验：测定金属丝的电阻率基础知识（二）实验原理：R=ρ，S=πd2 【将测得R、l、d的值，代入电阻率计算公式ρ= =中，计算出金属导线的电阻率】根据电阻定律公式R=ρ，只要测量出金属导线的长度l和它的直径d，计算出导线的横截面积S，并用伏安法测出金属导线的电阻R，即可计算出金属导线的电阻率ρ.（五）注意事项(1本实验中被测金属导线的电阻值较小，为了减小实验的系统误差，实验电路必须采用电流表外接法．(2测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表并入两点间的部分为待测导线长度．测量时应将导线拉直．(3闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置．(4在用伏安法测电阻时，通过待测导线的电流I的值不宜过大(电流表用0～0．6 A量程，通电时间不宜过长，以免金属导线的温度过高，造成其电阻率在实验过程中增大.(5求R的平均值可用两种方法：第一种是用R＝U／I算出各次的测量值，再取平均值；第二种是用图象U—I（图线）的斜率来求出．若采用图象法，在描点时，要尽量使各点间的距离拉大一些，连线时要让各点均匀分布在直线两侧，个别明显偏离较远的点可以不予考虑.解题技法一、电流表外接法和内接法(1 电流表外接法:如图甲所示,由于电压表的分流,电流表测出的电流比R中的实际电流要大一些,所以R测真 .(2电流表内接法:如图乙所示,由于电流表的分压,电压表测出的电压比R两端的实际电压要大一些,所以R测>R真.(3电流表外接和内接的选择①用外接法时,测量电阻的真实值R=,由此可看出RV比R大得越多时,RV的分流越小,测量的误差越小.因此,外接法适宜测量小电阻.②用内接法时,测量电阻的真实值R=,由此可看出RA比R小得越多时,RA的分压越小,测得的误差越小.因此,内接法适宜测量大电阻.二、判定被测电阻的大小的方法(1若待测电阻的大约值已知时,当>,即R约<的情况下,可认为待测电阻是小电阻【即采用外接法】;当<,即R约>情况下,可认为待测电阻是大电阻【即采用内接法】.(2若待测电阻的大约值未知时,可根据实验中两电表的读数变化情况判定.如图所示,当电压表的一端分别接在a\,b两点时,若电压表的示数变化较大,说明待测电阻R可以与RA相比拟,待测电阻是小电阻.若电流表的示数变化较大,说明待测电阻R可以与RV相比拟,待测电阻是大电阻.三、滑动变阻器的两种接法【限流式和分压式】滑动变阻器在供电电路中有两种接线方式:限流式和分压式(如图.限流式可省一个耗电支路,分压式电压调节范围大,应根据需要选用.变阻器的分压与限流接法是高考的热点,虽然两种电路均可调节负载电阻电压和电流的大小,但在不同条件下,调节效果大不一样.(1负载电阻的阻值Rx远大于变阻器的总电阻R,须用分压式电路.(2要求负载上电压或电流变化范围较大,且从零开始连续可调,须用分压式电路.(3负载电阻的阻值Rx小于变阻器总电阻R或相差不多,且电压电流变化不要求从零调起时,可采取限流接法.(4两种电路均可使用的情况下,应优先采用限流式接法,因为限流接法总功耗较小.(5特殊问题中还要根据电压表和电流表量程以及电阻允许通过的最大电流值来反复推敲,以更能减小误差的连接方式为好.典例剖析典例一阻值约为30 kΩ的电阻R，欲用伏安法较准确地测出它的阻值.备选器材有:A.电源(E=16 V,r=2 Ω;B.电源（E=3 V,r=0.5 Ω）;C.电压表（量程0～15 V,内阻50 kΩ）;D.电压表（量程0～3 V,内阻10 kΩ）;E.电流表（量程0～500 μA,内阻500 Ω）；F.电流表（量程0～1 mA,内阻250 Ω）；G.滑动变阻器（阻值0～200 Ω）;H.电键一只，导线若干.(1从上述器材中选出合适的有用的器材____________：.(用字母表示(2画出实验电路图.解析：(1电阻R较大,故选大电源,提高I、U的数值，电源选A，电压表选C.I=mA≈0.5 mA电流表选E，再选GH.(2要较准确测量,故用分压式接法,比较各内阻关系,选内接法.答案：（1）ACEGH（2）如下图。

实验11测量金属丝的电阻率

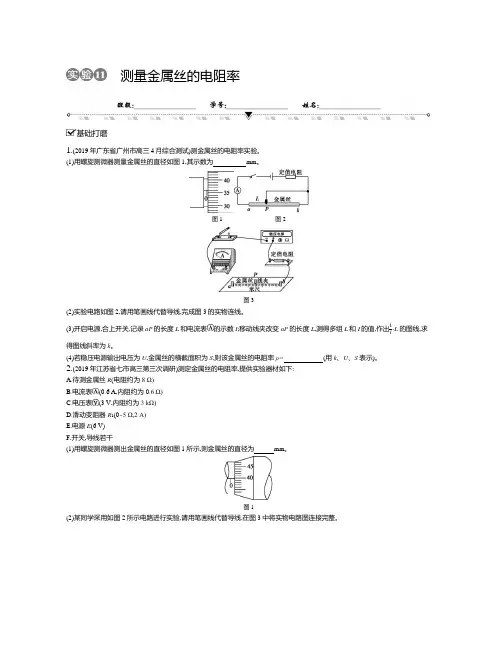

测量金属丝的电阻率基础打磨1.(2019年广东省广州市高三4月综合测试)测金属丝的电阻率实验。

(1)用螺旋测微器测量金属丝的直径如图1,其示数为mm。

图1图2图3(2)实验电路如图2,请用笔画线代替导线,完成图3的实物连线。

-L的图线,求(3)开启电源,合上开关,记录aP的长度L和电流表的示数I;移动线夹改变aP的长度L,测得多组L和I的值,作出1I得图线斜率为k。

(4)若稳压电源输出电压为U,金属丝的横截面积为S,则该金属丝的电阻率ρ=(用k、U、S表示)。

2.(2019年江苏省七市高三第三次调研)测定金属丝的电阻率,提供实验器材如下:A.待测金属丝R(电阻约为8 Ω)B.电流表(0.6 A,内阻约为0.6 Ω)C.电压表(3 V,内阻约为3 kΩ)D.滑动变阻器R1(0~5 Ω,2 A)E.电源E(6 V)F.开关,导线若干(1)用螺旋测微器测出金属丝的直径如图1所示,则金属丝的直径为mm。

图1(2)某同学采用如图2所示电路进行实验,请用笔画线代替导线,在图3中将实物电路图连接完整。

图2图3-L (3)测得金属丝的直径为d,改变金属夹P的位置,测得多组金属丝接入电路的长度L及相应电压表示数U、电流表示数I,作出UI 如图4所示。

测得图线斜率为k,则该金属丝的电阻率ρ为。

(用符号表示)图4(4)关于电阻率的测量,下列说法中正确的有。

A.开关S闭合前,滑动变阻器R1的滑片应置于最左端B.实验中,滑动变阻器R1的滑片位置确定后不可移动C.待测金属丝R长时间通电,会导致电阻率测量结果偏小D.该实验方案中电流表的内阻对电阻率测量结果没有影响能力拔高3.(2019年安徽省定远县重点中学高三第二次模拟)漆包线是电机、家用电器、电子仪表电磁绕组的主要和关键原材料,随着中国制造工业的飞速发展,给漆包线带来了更加广阔的应用领域和市场,同时对漆包线的品质提出了更高的要求。

某地质监局在对某品牌的漆包线进行质量抽检时,要测定一卷阻值约为20 Ω的金属漆包线的长度(两端绝缘漆层已去除),实验室提供有下列器材:A.电流表:量程①0~0.6 A,内阻约为1 Ω;量程②0~3 A,内阻约为0.2 ΩB.电压表:量程③0~3 V,内阻约为2 kΩ;量程④0~15 V,内阻约为10 kΩC.低压电源E:电动势30 V,内阻r可以忽略D.滑动变阻器R1:阻值范围0~10 Ω,额定电流2 AE.滑动变阻器R2:阻值范围0~500 Ω,额定电流0.5 AF.开关S及导线若干图1(1)使用螺旋测微器测量漆包线直径时如图1所示,则漆包线的直径d=mm。

高三电学实验复习—测金属丝的电阻率含答案

实验：测金属丝的电阻率（复习题库）1、现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器和游标卡尺的示数如图（a）和图（b）所示。

（1）由上图读得圆柱体的直径为_________mm，长度为__________cm。

（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示的电阻率的关系式为ρ=____________。

【答案】1.844 4.2402 4D UIL π2、在某学习小组的实验活动中，要测量一个圆柱形金属材料的电阻率。

(1)用螺旋测微器测量金属材料的直径D，用游标卡尺测量金属材料的长度L，刻度位置如图甲所示，则L为cm。

(2)选择合适的器材按照图乙所示的电路图连接电路，调节滑动变阻器到合适位置，记下电压表读数U、电流表读数I，计算出材料的电阻，根据电阻定律求出材料电阻率。

则该材料电阻率ρ为。

（用D、L、U、I表示）(3)实际上使用的电压表和电流表有一定的内阻，测量的电阻率结果比真实的值（填“偏大”、“偏小”或“相同” ）【答案】5.67524D UILπ偏小3、（1）在“测定金属的电阻率”的实验中，由于金属丝直径很小，不能使用普通刻度尺，应使用螺旋测微器．螺旋测微器的精确度为_________mm，用螺旋测微器测量某金属丝直径时的刻度位置如图所示，从图中读出金属丝的直径为_________mm。

（2）如果测出金属丝接入电路的长度l、直径d和金属丝接入电路时的电流I和其两端的电压U，就可求出金属丝的电阻率．用以上实验中直接测出的物理量来表示电阻率，其表达式为ρ=___________。

（3）在此实验中，金属丝的电阻大约为4Ω，在用伏安法测定金属丝的电阻时，除被测电阻丝外，选用了如下实验器材：A．直流电源：电动势约4．5 V，内阻不计；B．电流表A：量程0～0．6 A，内阻约0．125Ω；C．电压表V：量程0～3 V，内阻约3 kΩ；D．滑动变阻器R：最大阻值10Ω；E．开关、导线等。

实验：测定金属丝电阻率学案及答案

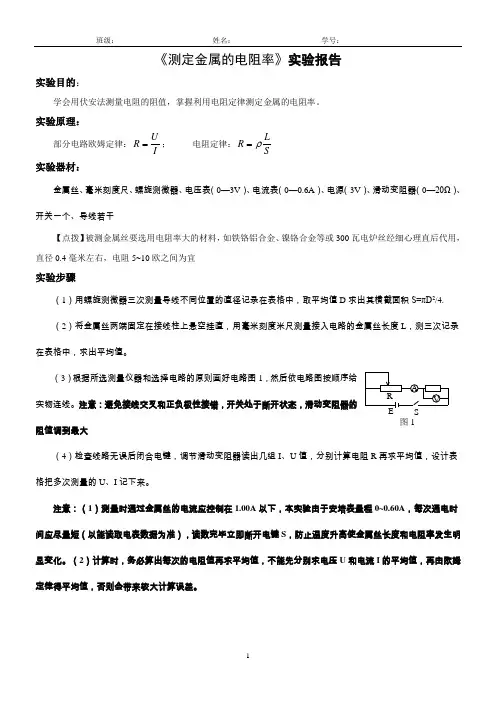

《测定金属的电阻率》实验报告实验目的：学会用伏安法测量电阻的阻值，掌握利用电阻定律测定金属的电阻率。

实验原理：部分电路欧姆定律：I U R =；电阻定律：SL R ρ= 实验器材：金属丝、毫米刻度尺、螺旋测微器、电压表（0—3V ）、电流表（0—0.6A ）、电源（3V ）、滑动变阻器（0—20Ω）、开关一个、导线若干【点拨】被测金属丝要选用电阻率大的材料，如铁铬铝合金、镍铬合金等或300瓦电炉丝经细心理直后代用，直径0.4毫米左右，电阻5~10欧之间为宜实验步骤（1）用螺旋测微器三次测量导线不同位置的直径记录在表格中，取平均值D 求出其横截面积S=πD 2/4. （2）将金属丝两端固定在接线柱上悬空挂直，用毫米刻度米尺测量接入电路的金属丝长度L ，测三次记录在表格中，求出平均值。

（3）根据所选测量仪器和选择电路的原则画好电路图1，然后依电路图按顺序给实物连线。

注意：避免接线交叉和正负极性接错，开关处于断开状态，滑动变阻器的阻值调到最大（4）检查线路无误后闭合电键，调节滑动变阻器读出几组I 、U 值，分别计算电阻R 再求平均值，设计表格把多次测量的U 、I 记下来。

注意：（1）测量时通过金属丝的电流应控制在1.00A 以下，本实验由于安培表量程0~0.60A ，每次通电时间应尽量短（以能读取电表数据为准），读数完毕立即断开电键S ，防止温度升高使金属丝长度和电阻率发生明显变化。

（2）计算时，务必算出每次的电阻值再求平均值，不能先分别求电压U 和电流I 的平均值，再由欧姆定律得平均值，否则会带来较大计算误差。

图1数据记录处理：测量次数 1 2 3 平均值导线长l/m导线直径d/m导线的横截面积S= （公式）= m2测量次数 1 2 3 电阻平均值电压U/V电流I/A电阻R/Ω所测金属的电阻率ρ= （公式）= Ωm【误差分析】1．测量金属丝直径、长度时出现的偶然误差；2．采用外接法则由于伏特表的分流影响，造成电阻测量值偏大，若误用内接法则安培表分压影响更大；3．通电电流太大，时间太长，致使电阻丝发热，电阻率随之变化。

实验十测量金属丝的电阻率-2025年物理新高考备考习题

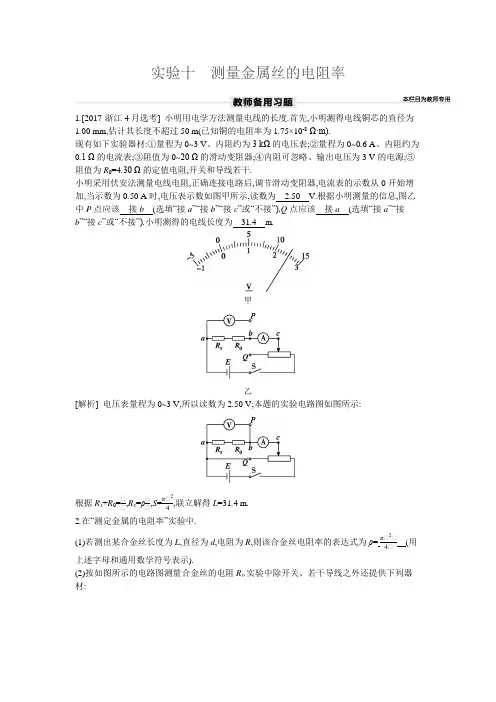

实验十测量金属丝的电阻率1.[2017·浙江4月选考] 小明用电学方法测量电线的长度.首先,小明测得电线铜芯的直径为1.00 mm,估计其长度不超过50 m(已知铜的电阻率为1.75×10-8 Ω·m).现有如下实验器材:①量程为0~3 V 、内阻约为3 kΩ的电压表;②量程为0~0.6 A 、内阻约为0.1 Ω的电流表;③阻值为0~20 Ω的滑动变阻器;④内阻可忽略、输出电压为3 V 的电源;⑤阻值为R 0=4.30 Ω的定值电阻,开关和导线若干.小明采用伏安法测量电线电阻,正确连接电路后,调节滑动变阻器,电流表的示数从0开始增加,当示数为0.50 A 时,电压表示数如图甲所示,读数为 2.50 V .根据小明测量的信息,图乙中P 点应该接b (选填“接a ”“接b ”“接c ”或“不接”),Q 点应该接a (选填“接a ”“接b ”“接c ”或“不接”).小明测得的电线长度为 31.4 m .甲乙[解析] 电压表量程为0~3 V,所以读数为2.50 V;本题的实验电路图如图所示:根据R x +R 0=U U,R x =ρU U,S =πU 24,联立解得L =31.4 m .2.在“测定金属的电阻率”实验中.(1)若测出某合金丝长度为L ,直径为d ,电阻为R ,则该合金丝电阻率的表达式为ρ= πU 2U 4U(用上述字母和通用数学符号表示).(2)按如图所示的电路图测量合金丝的电阻R x .实验中除开关、若干导线之外还提供下列器材:A .待测合金丝R x (接入电路部分的阻值约为5 Ω)B .电源(电动势为4 V,内阻不计)C .电流表(0~3 A,内阻约为0.01 Ω)D .电流表(0~0.6 A,内阻约为0.2 Ω)E .灵敏电流计G(满偏电流I g 为200 μA,内阻r g 为500 Ω)F .滑动变阻器(0~10 Ω,允许通过的最大电流为1 A)G .滑动变阻器(0~100 Ω,允许通过的最大电流为0.3 A)H .电阻箱R 0(0~99 999.9 Ω)为了测量准确、调节方便,实验中电流表应选 D ,滑动变阻器应选 F .(均填写仪器前的选项字母)(3)某同学按照图示电路图选择恰当的仪器后,正确连接好电路,将电阻箱接入电路的阻值调为R 0=14 500 Ω,改变滑动触头的位置,进行多次实验,根据实验数据,画出了灵敏电流计G 的示数I G 和电流表A 的示数I A 的关系图线如图所示,由此可知,合金丝接入电路的电阻测量值R x = 4.5 Ω(保留两位有效数字).[解析] (1)由电阻定律可得R =ρUπ(U 2)2,解得ρ=πU 2U 4U. (2)电动势为4 V,待测电阻约为5 Ω,可估算流过待测电阻的电流不超过0.8 A,考虑到还有其他电阻,故电流表应选量程为0~0.6 A 的D,滑动变阻器采用分压式接法,为了测量准确、调节方便,应选最大阻值较小的F .(3)由题意可得,合金丝接入电路的电阻测量值为R x =U G (U g +U 0)U A,整理得I G =U U(U g +U 0)·I A ,结合图像可得U U(U g +U 0)=150×10-60.5,解得R x =4.5 Ω.3.在“测定金属丝电阻率”的实验中,需要测出其长度L 、直径d 和电阻R.(1)在实验中,用螺旋测微器测得导线的直径如图所示,其读数是0.701 mm .请在图中相应刻度处的方框内填入正确数字.(2)欲用伏安法测定一段金属丝的电阻,其阻值约为12 Ω,要求测量结果尽量准确,并且电压、电流测量范围尽可能大一些.下列器材中,电流表应选用A2(填器材的标号,下同),电压表应选用V2,滑动变阻器应选用R1.并画出你设计的实验电路图.A.电池组E(6 V,内阻很小)B.电流表A1(0~3 A,内阻约0.01 Ω)C.电流表A2(0~0.6 A,内阻约0.1 Ω)D.电压表V1(0~3 V,内阻约3 kΩ)E.电压表V2(0~6 V,内阻约6 kΩ)F.滑动变阻器R1(0~5 Ω,2 A)G.滑动变阻器R2(0~1 kΩ,1 A)H.开关、导线若干I.待侧金属丝R[答案] 如图所示(3)测得的实验数据如下表,请根据电流表读数补全空缺的数据.U/V1.401.601.802.002.20I/A0.280.320.360.400.44(4)利用第(3)问表格中的数据,在对应的坐标系中描点,并且作出图线.[答案] 如图所示(5)根据作出的图线求得待测电阻为5.0Ω(保留两位有效数字).[解析] (2)电源电动势是6 V,电压表选V2,电路最大电流I=UU=0.5 A,则电流表可选A2,电压从零开始,则滑动变阻器应采用分压接法,由于UU A <U VU,则电流表采用外接法,滑动变阻器的阻值范围应与电阻阻值差不多,方便调节,所以滑动变阻器选R1,实验电路图如图所示.(3)电流表分度值为0.02 A,电流表读数为0.28 A,所以表中空缺的数据为0.28.(4)根据表格中的数据,作出对应的图线如图所示.(5)作出的图线为线性关系,图线的斜率表示待测电阻的大小,则待测电阻R x=UU=5.0 Ω.4.电流表A1的量程为0~200 μA、内电阻约为500 Ω,现要测量其内阻,除若干开关、导线之外还有器材如下:电流表A2(与A1规格相同);滑动变阻器R1(0~20 Ω);电阻箱R2(阻值范围为0~9999 Ω);保护电阻R3(阻值约为3 kΩ);电源(电动势E约为1.5 V,内阻r约为2 Ω).(1)如图所示,某同学想用替代法测量电流表内阻,设计了部分测量电路,在此基础上请你将滑动变阻器接入电路中,使实验可以完成.[答案] 如图所示(2)电路补充完整后,请你完善以下测量电流表A1内电阻的实验步骤:a.先将滑动变阻器R1的滑片移到使电路安全的位置,再把电阻箱R2的阻值调到最大(选填“最大”或“最小”).b.闭合开关S1、S,调节滑动变阻器R1,使两电流表的指针在满偏附近,记录电流表A2的示数I.c.断开S1,保持S闭合、R1不变,再闭合S2,调节R2,使电流表A2的示数再次为I(或仍为I),读出此时电阻箱的阻值R0,则电流表A1内电阻r=R0.[解析] (1)滑动变阻器的阻值远小于待测电流表内阻,因此必须采用分压接法,电路图如图所示.(2)a.实验前R2的阻值应该调节到最大,以保证电表安全;c.替代法最简单的操作是让A2示数不变,则可直接从R2的读数得到电流表的内电阻.5.如图所示是用半偏法测量电压表内阻的电路图.以下是备用仪器:A.待测电压表(0~3 V,内阻为1500 Ω左右)B.电源E(4 V,2 A,内阻很小)C.电阻箱(0~999.9 Ω)D.电阻箱(0~9999.9 Ω)E.滑动变阻器(0~20 Ω,3 A)F.滑动变阻器(0~2000 Ω,2 A)G.开关两个,导线若干(1)为保证测量精度,电阻箱应选D,滑动变阻器应选E(填代号).(2)完善下列实验步骤:a.闭合开关K2并将滑动变阻器的滑片调至最左端,然后闭合开关K1;b.调节滑动变阻器使电压表指针恰好满偏;c.断开开关K2,调节电阻箱的阻值,使电压表的指针恰好指在中间刻度(半偏),此时电阻箱的示数为R.那么,该电压表内阻的测量值为R.测量值和真实值比较数值偏大(选填“偏大”“偏小”或“相等”).[解析] (1)在半偏法测电阻的实验中,电阻箱的阻值应与待测电压表的阻值相近,故电阻箱应选D,而滑动变阻器采用分压式接法,为了测量准确,故滑动变阻器应选最大阻值较小的E. (2)在测量数据时,电压要从较小数值开始变化,因而滑动变阻器开始时应在最左端;由于采用半偏法测量,因而应断开开关K2,调节电阻箱的阻值,使电压表的指针恰好指在中间刻度,即半偏,由串联电路知识可知,电压相等,电流相等,因而电压表的内阻的测量值为R.但开关K2断开,电阻增大,分压增大,而电压表示数为原来的一半,电阻箱分压要略大于一半,故电阻箱的阻值即测量值比电压表的内阻要大.。
