上海大众途安汽车更换转向角传感器G85的设定方法
大众车系所有匹配设置通道号
途安、途锐、辉腾；途锐轮胎气压灯基本设定大众新5053—65—16—1089610匹配——通道5输入左前胎压10匹配——通道6输入右前胎压10匹配——通道8输入右后胎压10匹配——通道7输入左后胎压发动机01 -04 -060 节气门控制单元74--废气再循环组合阀1.8T 77 --二次空气系统01-10-0 0 删除节气门控制单元自学习值17-11-11463 激活巡航功能带定速巡航功能的大众车17-11-16167 关闭巡航功能自动变速器02-0 4-000 强制低挡功能所有大众自动挡的车01-04-063ESP(ABS) 03-04-001 加液排气带ESP的03-04-010（POLO GP）60 方向盘转角传感器G85 63 横向加速度传感器G20066 制动压力传感器G201 93 ESP激活103 ESP关闭114-ESP设定固定登陆码空气悬挂系统34-16-31564 空气悬挂自适应途锐.辉腾. 固定登陆码10 -1 左前轮高度自适应497mm 2-右前轮高度自适应497mm:3--左后轮高度自适应502mm 4 -左后轮高度自适应502mm胎压系统65-16-10896 轮胎监控自适应途锐.辉腾. 固定登陆码10 5--左前胎压自适应2.4-2.8pa 10-6 右前胎压自适应2.4-2.8pa10-7 左后胎压自适应2.8-3.2pa 10-8 右后胎压自适应2.8-3.2pa组合仪表17-11-13861 更换里程表输入里程用固定登陆码10-2 保养周期显示复位用于消除保养提示输入0即可10-3 燃油消耗显示校正10-4 仪表信息系统语言选择10-9 里程显示自适应总里程数小于100公里的表预输入的数字大于10010-16 读出里程脉冲数10-30 燃油表自适应燃油表指针随动示值120-136之间变化10-40 输入保养周期内剩余里程10-43 保养间隔里程输入仪表编码后数第二位1车型舒适系统46-10-0 清除所有的遥控钥匙开=1；关=0: `10-1 匹配所有的遥控钥匙10-3 自动锁上/打开车速达每小时15公里，自动上锁10-4 自动锁上/打开点火钥匙拔出，车门自动开锁10-5 解除内部监控10-6 开锁喇叭响开锁确认信号10-7 锁车喇叭响锁车确认信号10-8 锁车转向信号闪转向信号闪2次，确认锁已开10-9 开锁转向信号闪转向信号闪1次，确认锁车10-10 设置警报喇叭警报方式带遥控警报器的大众车2=德国；3=英国；1=其他国家10-24 后尾箱自适应phaeton 开=1；关=08 k1 i开=1；关=08安全气囊15-10-1 ?关闭副驾驶员气囊:10-2 ?关闭驾驶员气囊! 10-3 关闭右侧气囊10-4 关闭左侧气囊自动空调08- 4 -0 空调器翻版电机带自动空调的车型)左大灯29-4-1 左大灯自适应phaeton.touareg 83右大灯39-4-1 右大灯自适应phaeton.touareg 83天窗系统38-8-33 内部监测是否打开phaeton.touareg防盗系统175和17-8 -81 读取车架号和防盗码phaeton.touareg11（16）PIN 密码10-21 钥匙数量最多8把.点压不能低与12.7V11-19795 更换kessy 17-7 编码8 23 更新原PIN途锐大灯编码;09---07 --105724(0105697)辉腾车后备箱开关设定46-12-24-0--ACCEPT---保存途安、途锐、辉腾Can-Bus 的区别：途安：1T,VW Touran,01,02,03,08,09,15,16,17,18,19,25,37,3D,42,44,46,52,55,56,62,69,7 2,76,77,7D途锐：7L,VWTouareg,01,02,03,05,06,08,09,11,15,16,17,18,19,1C,22,29,34,36,3 7,39,46,47,56,65,68,69,6E,75,77辉腾：3D,VW PhaetonD1,01,02,03,05,06,07,08,09,11,13,15,16,17,18,19,23,27,28,29,34,3 6,37,38,39,46,47,57,65,66,68,69,71,75,76,77其中：01，发动机02，自动变速箱03，ABS05，启动授权模块06，乘客坐椅07，大灯控制!08，自动空调; 09，中央电器系统0D，左侧滑门11，发动机I2电子离合器13 距离控制14，电控悬架15，安全气囊16，方向盘电器.17，仪表18，辅助加热19，CAN网关1C，位置监测21，发动机III 22，四轮驱动23，刹车调压24，驱动防滑25，电子防盗26，电动天窗27，后灯光控制28，后空调29，左侧灯光31，发动机其他32，差速锁止机构34，车身调平35，中央门锁* 36，司机座椅控制37，巡航控制38，天窗控制39，右侧灯光41，柴油泵42，司机侧门43，刹车辅助44，转向辅助45，内部监控46，舒适系统47，音响系统48，左后座椅控制49，自动大灯51，电子驱动52，乘客侧车门53，驻车制动! 54，后扰流板55，氙灯射程56，收音机57，电视58，辅助燃油箱59，牵引保护61，电瓶控制62左后车门63，司机辅助系统64，稳定系统65，轮胎气压66，右后座椅控制67，语音控制68，雨刮器69，拖车控制71，电瓶充电72，右后车门73，乘客辅助系统75，紧急呼叫76，停车辅助77，车载电话78，滑门7D，辅助加热奥迪系列；蓝牙匹配77-12-133-0激活77-12-134-1激活免提A4B6拖车控制单元匹配J345-12-64ABS,ESP测试激活03-04-03激活03-04-103关闭油浮子匹配17-12-30-128（最底线）-134（八升位置）仪表语言转换17-12-04-002（英语）-008（中文）G85，03-11-40168,03-08-05,03-04-01转向角度正负0点25内A4部件保护{空调08-12-81-26467转向柱电器J52716-12-81-00111车载供电控制单元J519，09-12-81-46992座椅记忆控制单元36-12-81-20771关闭、接通A6副驾驶安全气囊15-12-01-00001（关闭）-00000（打开）关闭、打开巡航01-11-11463（打开）-16167（关闭）A4运输保护模式17（56）-12-99-00000（关闭）-00001（开启）A6里程数17-11-13861 10-09-里程数除以10的数值A8D3运输模式（电瓶管理运输模式61-12-01-00000（关闭）-00001（开启）气动悬架运输模式34-12-10273（开启）-41172（关闭）转向角转感器校零03-11-40168 03-04-01-左右打方向大于15度--确定保养灯归零17-12-02-0-保存17-12-42-最小里程17-12-43-最大里程17-12-44-保养天数节气门，强制降档基本设定01-04-60 01-04-63-油门踏到底-保存电子后刹车片更换设定53-06-007打开-保存更换后复位53-06-006关闭-保存复位53-06-10自适应A8L需要输入刹车片厚度53-12-006-12-保存奥迪08年下半年之后保养复位17-12-45-1 17-12-50-517-12-50-50 17-12-51-365 17-12-52-100 17-12-54-36017-12-53-0 17-12-55-0奥迪2011年的A4L,A6L,A8L保养归零：1. 17-10-02-设定02. 17-10-40-设定503. 17-10-41-设定2754. 17-10-42 设定1005.17-10-43-设定1006. 17-10-44-设定3657，17-10-50-设定100 8，17-10-51-设定3659，17-10-52-设定50 10，17-10-53-设定011，17-10-54-设定90 12，17-10-55-设定0奥迪疝气灯设定：（在系统无其他故障时，仅含大灯未设定时才能进行）55 --04 --001，然后手动调整大灯到正常位置。
MQB G85校准
MQB G85校准
1.该车辆因低速起步及转弯时抖动更换DSG双离合器后；客户用车时发现车辆方向不正总是往一边跑，回厂试车方向偏右，因之前拆装过变速箱，把下摆臂拆装过没有安装回原来位置造成前束不对，该车是电子方向机前束发生改变会造成转向角改变，必须做0位设定。
2.首先把前束调好，再把方向盘调正用专用仪器VAG5052进行0位设定。
设定之前先把车辆放在水平面上车辆轮胎和方向盘都停直。
用5052进入系统44对G85进行初始化和基本设定，44→015安全访问→登录码40168 →成功执行该功能→基本设定功能→基本设定60 →屏幕出现G85基本设定界面→设定成功消除故障码00778——转向角传感器G85基本设定/匹配没有或不正确。
接下来有时还需进行电动机械方向机的转向极限位置的设定，其方法是：启动车辆，将方向盘左右打10度以上，回正；放开方向盘一秒以上，将方向盘向左侧打到底并保持，听到三声“滴”声以后，再将方向盘向右打到底并保持，听到三声“滴”声以后回正。
仪表上该故障灯消除，设定成功消除故障码02546 005——转向限位挡块基本设置/匹配没有或不正确，设定工作完成后，K161与K155熄灭。
进行试车看看方向是否直线行驶。

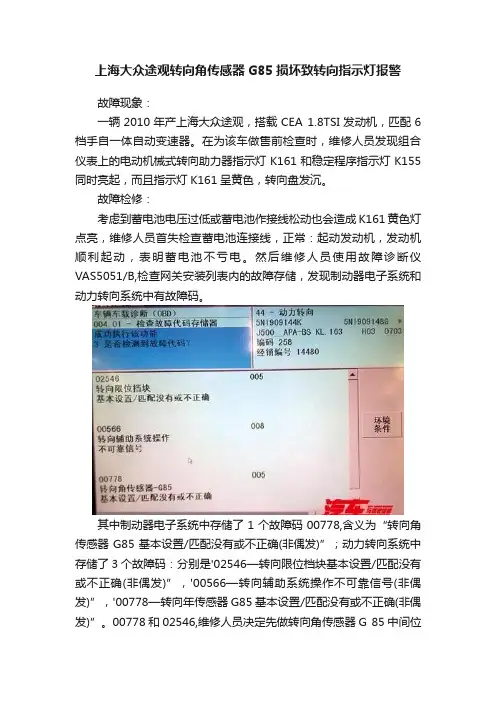

上海大众途观转向角传感器G85损坏致转向指示灯报警
上海大众途观转向角传感器G85损坏致转向指示灯报警故障现象：一辆2010年产上海大众途观，搭载CEA 1.8TSI发动机，匹配6档手自一体自动变速器。
在为该车做售前检查时，维修人员发现组合仪表上的电动机械式转向助力器指示灯K161和稳定程序指示灯K155同时亮起，而且指示灯K161呈黄色，转向盘发沉。
故障检修：考虑到蓄电池电压过低或蓄电池作接线松动也会造成K161黄色灯点亮，维修人员首失检查蓄电池连接线，正常：起动发动机，发动机顺利起动，表明蓄电池不亏电。
然后维修人员使用故障诊断仪VAS5051/B,检查网关安装列表内的故障存储，发现制动器电子系统和动力转向系统中有故障码。
其中制动器电子系统中存储了1个故障码00778,含义为“转向角传感器G85基本设置/匹配没有或不正确(非偶发)”；动力转向系统中存储了3个故障码：分别是'02546—转向限位档块基本设置/匹配没有或不正确(非偶发)”，'00566—转向辅助系统操作不可靠信号(非偶发)”，'00778—转向年传感器G85基本设置/匹配没有或不正确(非偶发)”。
00778和02546,维修人员决定先做转向角传感器G 85中间位置设定和转向极限位置的设定，设定方法如下。
（1）起动发动机并怠速坛转，使用故障诊断仪进入动力转向系统，选择“安个访问功能”,输入访问码31857，当诊断仪显示该功能成功执行，表明输入的访问码有效，访问成功。
（2）返回功能选项，选择“基本设置”功能，输入通道号60，点击激活后退出动力转向系统。
（3）讲入制动器电子系统，选择“安全访问功能”,输入访问码31857讲入安全访问。
（4）返回功能选项，选择基本设置功能，输入通道号60，在基本设定范围内显示正常后，将转向盘向左旋转至极限位置并保持，直至听到3声提示音后，回正转向盘，然后向右旋转至极限位置并保持，直至听到3声提示音，转向指示灯K161熄灭后设定成功。
新款奥迪转向角度传感器G85故障检修终极教程
新款奥迪转向角度传感器G85故障检修终极教程百花齐放，而非一叶障目；百鸟争鸣，才不人云亦云。
以汽车技术信息的独特触角，感知汽车内在的细微变化；汇各方精华，助力你的汽车人生之路。
以技术赢信任，8848汽车技术论坛，专业专注！在奥迪A4 A6L Q5车型中，经常遇见转向角度传感器G85故障，或者是传感器匹配设定错误故障，本文对此类故障进行梳理总结，便于大家对此类问题的准确判断和精准维修，仅供参考。
奥迪A5 转向角传感器上的码盘现在可以直接由转动方向盘“驱动”。
之前，方向盘转动动力会先传送到转向柱套筒，然后才能传送到码盘上。
直接“驱动”的方式可以保证测量的精确度（参见《转向系—方向盘》章节）。
奥迪 A5 采用的是最新的 TRW 三幅方向盘。
该方向盘最大的特点是，方向盘的转动可以直接传送到转向角传感器的码盘上。
焊接在方向盘毂上的导向杆安装在转向角传感器码盘的导槽上。
这样的安装方式可以将测量的误差减半。
而以往的设计是方向盘的转动要先经转向套筒，才能最终传送到码盘。
一、转向角传感器 -结构以及原理位置：在转向柱开关和方向盘之间的转向柱上；作用：该传感器通过CAN-数据总线信息传递：1.转向柱电控单元J527.2.EDS/ASR/ESP 的ABS控制单元J104等确定转向助力，主动回正，直线的矫正等。
结构：1.转向柱电子装置控制器 -J527、2.气囊螺旋弹簧和带滑环的复位环 -F138-3. 转向角传感器 -G85。
角度的变化范围-720- +720方向盘转四圈。
2、转向角传感器-结构以及原理原理：通过光栅原理来实现基本部件：-光源a-编码盘b(增量环、绝对环)-光学传感器c+d-计数器e增量环：划分成5个扇区，可以传送均匀的信号。
绝对环：角度由6个光电装置对来读出。
传送不均匀信号。
360°标记时，它就识别出现在方向盘已经转整整一圈了。
（1）2：增量环、绝对环 3：光源（2）5：光学传感器系统通过比较这些信号，就可计算出环已经转动了多少。
2014款大众新POLO 转向角度传感器G85基本设置不成功
下 故 障 码 ：“ ０ ３ ３ ６ ６ ０ ０ ８真空 传 感 器 不 可 靠 信号 间 歇式 ” 。 ２ ． 更 换 Ｇ６ ０ ８ 真 空传感器， 清除故障码 。 车 辆 行 驶 一 段 时
间后， 故 障重 现 。
元检测到真空度不够时， 能主 动 增加 制 动 管 路 内的 油 压 ， 从 而 增加 制动 力 。 途观１ ． ４ Ｔ 依 靠 发动 机 吸气 直 接 抽真 空 ， 没 有配 备
［ Ｌ ０ 】Ｓ ｙ ｓ ｔ ｅ ｍ Ｄ ａ ｔ ａ Ｐ ａ ｒ ｔ ７ 【 Ｌ ０ 】Ｓ ｙ ｓ ｔ ｅ ｍ Ｄ ａ ｔ ａ Ｐ ａ ｒ ｔ ７（ ｒ ｅ ａ ｒ ） 【 Ｌ ０ 】Ｓ ｙ ｓ ｔ ｅ ｍ Ｄ ａ ｔ ａ Ｐ ａ ｒ ｔ ８
版本 ： Ａ ０ ４ ７ ０ ４
进 行 下一 步 。
∞・ 聃 ｔ子 ¨ 瞒 ‘ 岫 ｓＩ Ｉ ｓ ａ 肝。 ， ＿Ｄ 一 啊姗 ， ∞ｏ １ ， 嘲 ， Ｐｖ
＿
堕 三
田
■ ■一 ・ ■■●●
冉， Ｉ ． Ｉ ■－ ． ＾行 －复 ：Ｉ Ｉ 量
ｌｏ Ｉ ． Ｄ ●
４ ． 根据提示操作， 输 入访 问密 码 ４ ０ １ ６ ８ 。 基本设置成功 ， 故障码可以清除。
故障 现象 ： 一 辆 大 众 新 ＰＯＬ Ｏ更 换 复位 环 （ 转 向 角传 感 器 ） 后， 故 障码 无 法 删 除 ， 转 向角 度 传 感器 Ｇ８ ５ 基 本 设 置不 成 功 。
１ ． 使用诊断仪进入４ ４ 动力转向， 读取测量值 ， 进 行 方 向盘
零位调整 （ 图２ ） 。
囤２进 入４ ４动力转向读 取测量值
示 错误提示。
ｒ ］ 口
２ ． 进入０ ３ ￣ Ｊ ｌ 动 电子 装 置 ， 选 择 基 本设 置 ， 转 向角 传 感 器 ， 执 行

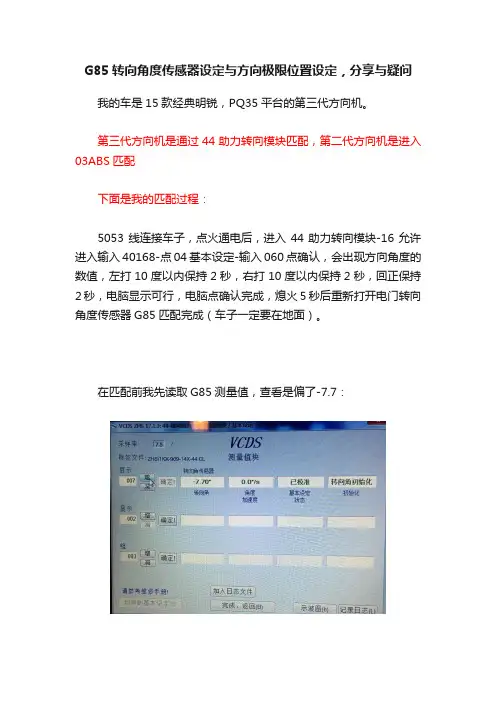

G85转向角度传感器设定与方向极限位置设定，分享与疑问
G85转向角度传感器设定与方向极限位置设定，分享与疑问我的车是15款经典明锐，PQ35平台的第三代方向机。
第三代方向机是通过44助力转向模块匹配，第二代方向机是进入03ABS匹配
下面是我的匹配过程：
5053线连接车子，点火通电后，进入44助力转向模块-16允许进入输入40168-点04基本设定-输入060点确认，会出现方向角度的数值，左打10度以内保持2秒，右打10度以内保持2秒，回正保持2秒，电脑显示可行，电脑点确认完成，熄火5秒后重新打开电门转向角度传感器G85匹配完成（车子一定要在地面）。
在匹配前我先读取G85测量值，查看是偏了-7.7：
大家一直说是进03还是44，软件本身就有提示，大家可以根据哪一个方向机选择，听说09年7月以前都是二代：
这一次进来设定显示这样：
这里有个疑问，进来60点确定后是不是要先点击基本设定：关闭设置为开，再做：“左打10度以内保持2秒，右打10度以内保持2秒，回正保持2秒，电脑显示可行”，再关闭基本设定？这个地方网上没有一个人说清楚，是我自己研究的。
调整后读取测量值0度，但角度加速度-0.2这个不知道有没有问题，谁能解答？
2.转向极限位置设定，点火怠速情况下进入44助力方向模块-允许进入16输入40168,-进入04点确定，左打死保持2秒-右边打死保持2秒，回正，保持2秒电脑点确认，方向限位匹配完成。
是否正确？
下面来一个官方的说明文档有所不同，在5053软件也没有相应的按钮，疑问：转向极限位的设定也有所不同。
它的密码是输入31857而不是40168。
而且进入04-60再按“激活'按钮，这里根本找不到激活按钮。
有哪位大神看下哪里需要改正，回答我的疑问点。
大众车系所有匹配设置通道号
途安、途锐、辉腾；途锐轮胎气压灯基本设定大众新5053—65—16—1089610匹配——通道5输入左前胎压10匹配——通道6输入右前胎压10匹配——通道8输入右后胎压10匹配——通道7输入左后胎压发动机01 -04 -060 节气门控制单元74--废气再循环组合阀1.8T 77 --二次空气系统01-10-0 0 删除节气门控制单元自学习值17-11-11463 激活巡航功能带定速巡航功能的大众车17-11-16167 关闭巡航功能自动变速器02-0 4-000 强制低挡功能所有大众自动挡的车01-04-063ESP(ABS) 03-04-001 加液排气带ESP的03-04-010（POLO GP）60 方向盘转角传感器G85 63 横向加速度传感器G20066 制动压力传感器G201 93 ESP激活103 ESP关闭114-ESP设定固定登陆码空气悬挂系统34-16-31564 空气悬挂自适应途锐.辉腾. 固定登陆码10 -1 左前轮高度自适应497mm 2-右前轮高度自适应497mm:3--左后轮高度自适应502mm 4 -左后轮高度自适应502mm胎压系统65-16-10896 轮胎监控自适应途锐.辉腾. 固定登陆码10 5--左前胎压自适应2.4-2.8pa 10-6 右前胎压自适应2.4-2.8pa10-7 左后胎压自适应2.8-3.2pa 10-8 右后胎压自适应2.8-3.2pa组合仪表17-11-13861 更换里程表输入里程用固定登陆码10-2 保养周期显示复位用于消除保养提示输入0即可10-3 燃油消耗显示校正10-4 仪表信息系统语言选择10-9 里程显示自适应总里程数小于100公里的表预输入的数字大于10010-16 读出里程脉冲数10-30 燃油表自适应燃油表指针随动示值120-136之间变化10-40 输入保养周期内剩余里程10-43 保养间隔里程输入仪表编码后数第二位1车型舒适系统46-10-0 清除所有的遥控钥匙开=1；关=0: `10-1 匹配所有的遥控钥匙10-3 自动锁上/打开车速达每小时15公里，自动上锁10-4 自动锁上/打开点火钥匙拔出，车门自动开锁10-5 解除内部监控10-6 开锁喇叭响开锁确认信号10-7 锁车喇叭响锁车确认信号10-8 锁车转向信号闪转向信号闪2次，确认锁已开10-9 开锁转向信号闪转向信号闪1次，确认锁车10-10 设置警报喇叭警报方式带遥控警报器的大众车2=德国；3=英国；1=其他国家10-24 后尾箱自适应phaeton 开=1；关=08 k1 i开=1；关=08安全气囊15-10-1 ?关闭副驾驶员气囊:10-2 ?关闭驾驶员气囊! 10-3 关闭右侧气囊10-4 关闭左侧气囊自动空调08- 4 -0 空调器翻版电机带自动空调的车型)左大灯29-4-1 左大灯自适应phaeton.touareg 83右大灯39-4-1 右大灯自适应phaeton.touareg 83天窗系统38-8-33 内部监测是否打开phaeton.touareg防盗系统175和17-8 -81 读取车架号和防盗码phaeton.touareg11（16）PIN 密码10-21 钥匙数量最多8把.点压不能低与12.7V11-19795 更换kessy 17-7 编码8 23 更新原PIN途锐大灯编码;09---07 --105724(0105697)辉腾车后备箱开关设定46-12-24-0--ACCEPT---保存途安、途锐、辉腾Can-Bus 的区别：途安：1T,VW Touran,01,02,03,08,09,15,16,17,18,19,25,37,3D,42,44,46,52,55,56,62,69,7 2,76,77,7D途锐：7L,VWTouareg,01,02,03,05,06,08,09,11,15,16,17,18,19,1C,22,29,34,36,3 7,39,46,47,56,65,68,69,6E,75,77辉腾：3D,VW PhaetonD1,01,02,03,05,06,07,08,09,11,13,15,16,17,18,19,23,27,28,29,34,3 6,37,38,39,46,47,57,65,66,68,69,71,75,76,77其中：01，发动机02，自动变速箱03，ABS05，启动授权模块06，乘客坐椅07，大灯控制!08，自动空调; 09，中央电器系统0D，左侧滑门11，发动机I2电子离合器13 距离控制14，电控悬架15，安全气囊16，方向盘电器.17，仪表18，辅助加热19，CAN网关1C，位置监测21，发动机III 22，四轮驱动23，刹车调压24，驱动防滑25，电子防盗26，电动天窗27，后灯光控制28，后空调29，左侧灯光31，发动机其他32，差速锁止机构34，车身调平35，中央门锁* 36，司机座椅控制37，巡航控制38，天窗控制39，右侧灯光41，柴油泵42，司机侧门43，刹车辅助44，转向辅助45，内部监控46，舒适系统47，音响系统48，左后座椅控制49，自动大灯51，电子驱动52，乘客侧车门53，驻车制动! 54，后扰流板55，氙灯射程56，收音机57，电视58，辅助燃油箱59，牵引保护61，电瓶控制62左后车门63，司机辅助系统64，稳定系统65，轮胎气压66，右后座椅控制67，语音控制68，雨刮器69，拖车控制71，电瓶充电72，右后车门73，乘客辅助系统75，紧急呼叫76，停车辅助77，车载电话78，滑门7D，辅助加热奥迪系列；蓝牙匹配77-12-133-0激活77-12-134-1激活免提A4B6拖车控制单元匹配J345-12-64ABS,ESP测试激活03-04-03激活03-04-103关闭油浮子匹配17-12-30-128（最底线）-134（八升位置）仪表语言转换17-12-04-002（英语）-008（中文）G85，03-11-40168,03-08-05,03-04-01转向角度正负0点25内A4部件保护{空调08-12-81-26467转向柱电器J52716-12-81-00111车载供电控制单元J519，09-12-81-46992座椅记忆控制单元36-12-81-20771关闭、接通A6副驾驶安全气囊15-12-01-00001（关闭）-00000（打开）关闭、打开巡航01-11-11463（打开）-16167（关闭）A4运输保护模式17（56）-12-99-00000（关闭）-00001（开启）A6里程数17-11-13861 10-09-里程数除以10的数值A8D3运输模式（电瓶管理运输模式61-12-01-00000（关闭）-00001（开启）气动悬架运输模式34-12-10273（开启）-41172（关闭）转向角转感器校零03-11-40168 03-04-01-左右打方向大于15度--确定保养灯归零17-12-02-0-保存17-12-42-最小里程17-12-43-最大里程17-12-44-保养天数节气门，强制降档基本设定01-04-60 01-04-63-油门踏到底-保存电子后刹车片更换设定53-06-007打开-保存更换后复位53-06-006关闭-保存复位53-06-10自适应A8L需要输入刹车片厚度53-12-006-12-保存奥迪08年下半年之后保养复位17-12-45-1 17-12-50-517-12-50-50 17-12-51-365 17-12-52-100 17-12-54-36017-12-53-0 17-12-55-0奥迪2011年的A4L,A6L,A8L保养归零：1. 17-10-02-设定02. 17-10-40-设定503. 17-10-41-设定2754. 17-10-42 设定1005.17-10-43-设定1006. 17-10-44-设定3657，17-10-50-设定100 8，17-10-51-设定3659，17-10-52-设定50 10，17-10-53-设定011，17-10-54-设定90 12，17-10-55-设定0奥迪疝气灯设定：（在系统无其他故障时，仅含大灯未设定时才能进行）55 --04 --001，然后手动调整大灯到正常位置。
最全大众奥迪匹配设定方法
最全大众奥迪匹配设定方法大众车匹配设定通道号途安、途锐、辉腾；途锐轮胎气压灯基本设定大众新5053—65—16—1089610匹配——通道5输入左前胎压10匹配——通道6输入右前胎压10匹配——通道8输入右后胎压10匹配——通道7输入左后胎压发动机01 -04 -060 节气门控制单元74--废气再循环组合阀1.8T 77 --二次空气系统01-10-0 0 删除节气门控制单元自学习值17-11-11463 激活巡航功能带定速巡航功能的大众车17-11-16167 关闭巡航功能自动变速器02-0 4-000 强制低挡功能所有大众自动挡的车01-04-063ESP(ABS) 03-04-001 加液排气带ESP的03-04-010（POLO GP）60 方向盘转角传感器G85 63 横向加速度传感器G20066 制动压力传感器G201 93 ESP激活103 ESP关闭114-ESP设定固定登陆码空气悬挂系统34-16-31564 空气悬挂自适应途锐.辉腾. 固定登陆码10 -1 左前轮高度自适应497mm 2-右前轮高度自适应497mm:3--左后轮高度自适应502mm 4 -左后轮高度自适应502mm胎压系统65-16-10896 轮胎监控自适应途锐.辉腾. 固定登陆码10 5--左前胎压自适应2.4-2.8pa 10-6 右前胎压自适应2.4-2.8pa 10-7 左后胎压自适应2.8-3.2pa 10-8 右后胎压自适应2.8-3.2pa 组合仪表17-11-13861 更换里程表输入里程用固定登陆码10-2 保养周期显示复位用于消除保养提示输入0即可10-3 燃油消耗显示校正10-4 仪表信息系统语言选择10-9 里程显示自适应总里程数小于100公里的表预输入的数字大于10010-16 读出里程脉冲数10-30 燃油表自适应燃油表指针随动示值120-136之间变化10-40 输入保养周期内剩余里程10-43 保养间隔里程输入仪表编码后数第二位1车型舒适系统46-10-0 清除所有的遥控钥匙开=1；关=0: `10-1 匹配所有的遥控钥匙10-3 自动锁上/打开车速达每小时15公里，自动上锁10-4 自动锁上/打开点火钥匙拔出，车门自动开锁10-5 解除内部监控10-6 开锁喇叭响开锁确认信号10-7 锁车喇叭响锁车确认信号10-8 锁车转向信号闪转向信号闪2次，确认锁已开10-9 开锁转向信号闪转向信号闪1次，确认锁车10-10 设置警报喇叭警报方式带遥控警报器的大众车2=德国；3=英国；1=其他国家10-24 后尾箱自适应phaeton 开=1；关=08 k1 i开=1；关=08 安全气囊15-10-1 ?关闭副驾驶员气囊:10-2 ?关闭驾驶员气囊! 10-3 关闭右侧气囊10-4 关闭左侧气囊自动空调08- 4 -0 空调器翻版电机带自动空调的车型)左大灯29-4-1 左大灯自适应phaeton.touareg 83右大灯39-4-1 右大灯自适应phaeton.touareg 83天窗系统38-8-33 内部监测是否打开phaeton.touareg防盗系统175和17-8 -81 读取车架号和防盗码phaeton.touareg11（16）PIN 密码10-21 钥匙数量最多8把.点压不能低与12.7V 11-19795 更换kessy 17-7 编码8 23 更新原PIN途锐大灯编码;09---07 --105724(0105697)辉腾车后备箱开关设定46-12-24-0--ACCEPT---保存途安、途锐、辉腾Can-Bus 的区别：途安：1T,VW Touran, 01,02,03,08,09,15,16,17,18,19,25,37,3D,42,44,46,52,55,56,62,69,7 2,76,77,7D途锐：7L,VW Touareg,01,02,03,05,06,08,09,11,15,16,17,18,19,1C,22,29,34,36,3 7,39,46,47,56,65,68, 69,6E,75,77辉腾：3D,VW Phaeton D1,01,02,03,05,06,07,08,09,11,13,15,16,17,18,19,23,27,28,29,34,3 6,37,38,39,46,47,57, 65,66,68,69,71,75,76,77其中：01，发动机02，自动变速箱03，ABS05，启动授权模块06，乘客坐椅07，大灯控制!08，自动空调; 09，中央电器系统0D，左侧滑门11，发动机I2电子离合器13 距离控制14，电控悬架15，安全气囊16，方向盘电器.17，仪表18，辅助加热19，CAN网关1C，位置监测21，发动机III 22，四轮驱动23，刹车调压24，驱动防滑25，电子防盗26，电动天窗27，后灯光控制28，后空调29，左侧灯光31，发动机其他32，差速锁止机构34，车身调平35，中央门锁* 36，司机座椅控制37，巡航控制38，天窗控制39，右侧灯光41，柴油泵42，司机侧门43，刹车辅助44，转向辅助45，内部监控46，舒适系统47，音响系统48，左后座椅控制49，自动大灯51，电子驱动52，乘客侧车门53，驻车制动!54，后扰流板55，氙灯射程56，收音机57，电视58，辅助燃油箱59，牵引保护61，电瓶控制62左后车门63，司机辅助系统64，稳定系统65，轮胎气压66，右后座椅控制67，语音控制68，雨刮器69，拖车控制71，电瓶充电72，右后车门73，乘客辅助系统75，紧急呼叫76，停车辅助77，车载电话78，滑门7D，辅助加热奥迪系列；蓝牙匹配77-12-133-0激活77-12-134-1激活免提A4B6拖车控制单元匹配J345-12-64ABS,ESP测试激活03-04-03激活03-04-103关闭油浮子匹配17-12-30-128（最底线）-134（八升位置）仪表语言转换17-12-04-002（英语）-008（中文）G85，03-11-40168,03-08-05,03-04-01转向角度正负0点25内A4部件保护{空调08-12-81-26467转向柱电器J52716-12-81-00111车载供电控制单元J519，09-12-81-46992座椅记忆控制单元36-12-81-20771关闭、接通A6副驾驶安全气囊15-12-01-00001（关闭）-00000（打开）关闭、打开巡航01-11-11463（打开）-16167（关闭）A4运输保护模式17（56）-12-99-00000（关闭）-00001（开启）A6里程数17-11-13861 10-09-里程数除以10的数值A8D3运输模式（电瓶管理运输模式61-12-01-00000（关闭）-00001（开启）气动悬架运输模式34-12-10273（开启）-41172（关闭）转向角转感器校零03-11-40168 03-04-01-左右打方向大于15度--确定保养灯归零17-12-02-0-保存17-12-42-最小里程17-12-43-最大里程17-12-44-保养天数节气门，强制降档基本设定01-04-60 01-04-63-油门踏到底-保存电子后刹车片更换设定53-06-007打开-保存更换后复位53-06-006关闭-保存复位53-06-10自适应A8L需要输入刹车片厚度53-12-006-12-保存奥迪08年下半年之后保养复位17-12-45-1 17-12-50-5 17-12-50-50 17-12-51-365 17-12-52-100 17-12-54-360 17-12-53-0 17-12-55-0奥迪2011年的A4L,A6L,A8L保养归零：1. 17-10-02-设定02. 17-10-40-设定503. 17-10-41-设定2754. 17-10-42 设定1005.17-10-43-设定1006. 17-10-44-设定3657，17-10-50-设定100 8，17-10-51-设定3659，17-10-52-设定50 10，17-10-53-设定011，17-10-54-设定90 12，17-10-55-设定0奥迪疝气灯设定：（在系统无其他故障时，仅含大灯未设定时才能进行）55 --04 --001，然后手动调整大灯到正常位置。
大众G85的设定
∙G85的设定
∙转向角传感器-G85进行零平衡：起动车辆，向右旋转方向盘一周然后向左旋转一周，在平地上进行一次短时间的试车。
直行，并且速度不要高于20 km/h，同时注意以下方面：如果在直行时方向盘不是位于中间位置，则必须在底盘测量的范围内修正方向盘位置，如果方向盘在试车时处于垂直位置，则在直行中将车辆停下。
注意不要再调节方向盘。
不要关闭点火开关，进入03-功能015-功能015.02-输入40168-然后对001组进行基础设定。
更换ABS后的设定步骤
帕萨特2.8 V6对更换控制器J104或G85后设定步骤
帕萨特2.8 V6更换控制器J104或G85后,必须进行控制器的编码和对转角传感器进行补尝的操作,否则ESP系统无法正常工作。
设定步骤：
１）．连接VAG1552接通点火开关并输入进址词“03”
２）．进入“０８”阅读数据块，选择“００５”显示组一区（注：在进行设定前车轮方向盘必须处于直线行驶位置，转向角的额定值应为±５℃）
３）．按Ｃ键退出，输入“１１”选择登入编码“０９５９７”
４）．选择功能＂０７＂对控制器进行编码，输入编码＂０４２９７＂５）．继续转角传感器＂Ｇ８５＂进行０位补尝，输入１１选择登入输入登入码＂４０１６８＂
６）．选择功能＂０４＂进行基础设定，选择显示组＂００１＂若ＶＡＧ１５５２显示出现＂ＯＫ＂字样，表示设定完成，若不出现＂ＯＫ＂字样，表示设定没有成功，检查＂００５＂显示组一区中转角的额定值并重新设定。
转向角复位
转向角复位转向零位位置设定转向角传感器故障自在民间高手请进原来喇叭不响自己更换了方向盘游丝，之后时不时出现方向盘故障灯故障表现为方向助力有的回正力消失原来每次出现做一次转向角复位可以消除。
最近每天早上冷车肯定出现，开车大约10多分钟会自动消失今天买了个转向角传感器换上后不管如何复位一直不能恢复回正力00778最简单的消除办法是：打着发动机，左打死并保持5秒，右打死并保持5秒，回正。
这个方法我用过几次，没问题，只是你那报出来的是间歇故障，不知道是不是一样的。
另一种方法：用5053 10.6版本听说可以做转向角复位具体如何操作？1、如果更换了转向角传感器G85、转向机总成含转向控制单元J500、转向拄开关总成含控制单元J527，做过一次车轮定位的调整，断过电或出现故障代码：“00778”，需要做转向零位（中间）位置设定。
方法：前轮保持直线行驶状态，用VAS5051输入地址词：44，方向盘朝左转4°~5°（一般10°之内），回正后再朝右转4°~5°（一般10°之内）方向回正，双手离开方向盘，然后输入功能词：11（编码Ⅱ），再输入：31857，再按返回键：“<”，输入：04-60，再按“激活”键，退出5051，断开点火开关6秒后即可。
注意：在做转向零位设定时，发动机不能运行；方向盘左右转动后，再回正时，双手必须离开方向盘，使方向盘静止不动，以便让控制单元对零位进行确认。
2、如果更换了转向角传感器G85、转向机总成含转向控制单元J500、转向拄开关总成含控制单元J527，做过一次车轮定位的调整或出现故障代码：“02546”，需要做转向极限位置的设定。
极限位置设定方法：前轮处于直线行驶状态，启动发动机，方向盘朝左转动10°左右，停顿1~2秒钟，回正，再朝右转动10°左右，停顿1~2秒钟，回正，双手离开方向盘，停顿1~2秒钟，然后方向朝左打到底，停顿1~2秒钟，再朝右打到底，停顿1~2秒钟，方向盘再回正，关闭点火开关，6秒钟后生效。
大众新迈腾转向机案例 及匹配步骤
车辆系统：
44 - 动力转向
5N1909144M
5N1909148G
J500__APA-BS KL.310 H03
代码 258
* 1002
18/04/2012 08:38:40
经销编号 00079
软件零件号： 5N1909144M 系统说明： J500__APA-BS KL.310 SW版本： 1002 硬件部件号： 5N1909148G * 硬件版本： H03 编码： 258 维修车间代码： 000000 790 00079
004.01 - 检查事件存储器
成功执行该功能 1 是否检测到故障代码？
00003
012
控制单元
电路电气故障
静态
首先观看下电路图 看看如何解析
根据电路图分析 首先检查到转向机的火线SA2 和SC3 经检查无问题 然后转向机测得插头供电 经测量 SA2 SC3 还有地线652 都正常 两根数据总线也无问题
故障诊断过程 有6150进入44 动力转向系统 检查故障码 00003 控制单元 电路电器故障故障 静态 根据故障码分析很有可能控制单元损坏 因为我家没有此车的转向机， 还有此车还是新车也不能从一个故障码据确认一定是转向机控制单元故 障 想着从简到难排查一下作以确认
故障码如下
车辆识别码（VIN）： LFV3A23CXC3024104
检查底盘没有任何碰撞 转向机表面没有任何损坏到此问题以确定 电子 转向助力控制单元损坏 需更换 通过技术经理的确认后 发报告因为是再 包车辆此备件价格很贵13000多 第二天恢复报告批准更换 到备件库库房 订件
备件到货后我们把转向机装配到车辆上 然后用电脑进入44电子助力控 制单元 进入访问认可输入认可吗51514，退出后匹配3 数字0改1 接着查 看数据流第十区 把位置调整到零点（0.0）的位置在定位上吧数据调笑 好 后坐下G85的基本设定 和引导性功能方向限位调整 故障灯熄灭 路试 车辆严重往右跑偏 回到地位上再次观看数据数据正常 此时悬入了思考 中 定位和零点平衡都无问题 问起司机此车还没过磨合期 没有任何刮碰 以前从没有这种现象 可以排除轮胎问题 这时想起做看零点数据时数值 在零点时方向不是正前方 有些往右偏 是调整定位使方向恢复正常的 可 能是次处出了问题 再次上定位仪 把零点的位置调至正5.9度后重新做了 G85的匹配 重新校正零点平衡 将定位数据重新调整后 再次做引导性功 能中的限位挡块设定 路试后一切恢复正常
上海大众途安转向角度传感器设定方法
上海大众途安转向角度传感器设定方法
贺鹏麟
上海大众途安在以下几种情况导致出现"00778","转向角度传感器‐G85"的故障码。
需要做转向角度传感器的设定：
A、更换方向机，
B、拆装转向柱，
C、四轮定位的调整，
D、更换转向角度传感器，
E、更换转向控制单元，
使用X431设定转向角度传感器的具体操作步骤是：
A、打开点火开关，发动机不运转，
B、将前轮保持在直线行使状态，将方向盘向左转4‐‐‐‐‐5度（不要超过10度），
回正后再向右转4‐‐‐‐‐‐5度（不要超过10度），将方向盘回正。
C、使用X431进入[44转向助力]，然后进入[11安全登陆]输入安全登陆码
“31857”，点击“确定”，再进入[04系统基本调整]输入“60”通道号，点
击“确定”，在调整完成后，关闭点火开关6S以上。
如果出现"02546","转向极限停止"的故障码，则需要做转向极限位置的设定，
具体操作方法是：将前轮保持在直线行使状态，将方向盘向左转10度并保
持1‐‐‐‐2S后回正，将方向盘向右转10度并保持1‐‐‐‐2S后回正，方向盘在之
间位置保持1‐‐‐‐2S，然后再将方向盘向左转到底保持1‐‐‐‐2S，回正后再向右
转到底并保持1‐‐‐‐2S，回正方向盘，最后关闭点火开关。
最全的大众车匹配设定通道号及隐藏功能
60 方向盘转角传感器 G85 63 横向加速度传感器 G200
66 制动压力传感器 G201 93 ESP激活
其中：
01，发动机 02，自动变速箱 03，ABS
05，启动授权模块 06，乘客坐椅 07，大灯控制!
08，自动空调; 09，中央电器系统 0D，左侧滑门
10匹配——通道6输入右前胎压
10匹配——通道8输入右后胎压
10匹配——通道7输入左后胎压
发 动 机 01 -04 -060 节气门控制单元
74--废气再循环组合阀 1.8T 77 --二次空气系统
01-10-0 0 删除节气门控制单元自学习值
78，滑门 7D，辅助加热
奥迪系列；
蓝牙匹配77-12-133-0激活 77-12-134-1激活免提
A4B6拖车控制单元匹配J345-12-64
ABS,ESP测试激活03-04-03激活 03-04-103关闭
油浮子匹配17-12-30-128（最底线）-134（八升位置）
10-40 输入保养周期内剩余里程
10-43 保养间隔里程输入 仪表编码后数第二位1车型
舒适系统 46-10-0 清除所有的遥控钥匙 开=1；关=0: `
10-1 匹配所有的遥控钥匙
10-3 自动锁上/打开 车速达每小时15公里，自动上锁
----------------------- Page 2-----------------------
安全气囊 15-10-1 ?关闭副驾驶员气囊 :
10-2 ?关闭驾驶员气囊 ! 10-3 关闭右侧气囊
大众车系更换新电动转向机后处理方案
大众车系更换新电动转向机后处理方案
6、等待数据接收发送完毕后，点击“完成继续”。
（如图 10）
7、屏幕会提示原来转向机扭矩曲线和目标扭矩曲线，请点击“是”。
（如图 11）
8、按照屏幕提示确认操作无误后，点击“完成继续”。
（如图12）
9、转向助力曲线已经成功刷新点击“完成继续”。
（如图 13）
10、关闭点火开关并保持 30 秒。
（如图 14、 15）
11、打开点火开关并保持 10 秒。
（如图 16、 17）
12、然后系统会自动提示“请等待，正在发送数据”。
（如图18）
13、出现“车辆数据是最新的，结束测试。
”说明该车辆扭矩曲线刷新成功。
（如图 19）
注意事项：
1、无论刷新成功与否，必须上传本次刷新的诊断报告，否则在刷新失败后无法进行技术支持。
2、对于UDS通讯协议的控制单元，请使用措施代码“ 38DB”进行曲线刷新。
可以参考<<TPI2013057-New Jetta转向助力曲线刷新技术说明>>。
x431设定上海大众途安汽车转向角传感器G85 方法
x431设定上海大众途安汽车转向角传感器G85 方法
一：如果更换了转向角传感器G85、转向机总成含转向控制单元J500、转向拄开关总成含控制
单元J527，做过一次车轮定位的调整，或出现故障代码：“00778”，需要做转向零位（中间）位
置设定。
方法：前轮保持直线行驶状态，用X431 输入地址词：44，方向盘朝左转4°~5°（一般10°之内），回正后再朝右转4°~5°（一般10°之内）方向回正，双手离开方向盘，然后输
入功能词：11（编码Ⅱ），再输入：31857，再按返回键：“◄”，输入：04-60，再按“ 激活”键，退出5051，断开点火开关6 秒后即可。
注意：在做转向零位设定时，发动机不能运行；方向盘左右转动后，再回正时，双手必须
离开方向盘，使方向盘静止不动，以便让控制单元对零位进行确认。
二：如果更换了转向角传感器G85、转向机总成含转向控制单元J500、转向拄开关总成含控制
单元J527，做过一次车轮定位的调整，做过转向零位（中间）位置设定后，或出现故障代码：
“02546”，需要做转向极限位置的设定。
极限位置设定方法：前轮处于直线行驶状态，启动发动机，方向盘朝左转动10°左右，停顿1~2 秒钟，回正，再朝右转动10°左右，停顿1~2 秒钟，回正，双手离开方向盘，
停顿1~2 秒钟，然后方向朝左打到底，停顿1~2 秒钟，再朝右打到底，停顿1~2 秒钟，
方向盘再回正，关闭点火开关，6 秒钟后生效。
注意：做完转向零位（中间）位置设定和转向极限位置的设定后，必须用X431 进入44-02
查询转向系统无故障，设定工作才能结束。
上海大众途安转向角度传感器为何不能基础设定
上海大众途安转向角度传感器为何不能基础设定
陈中泽
【期刊名称】《《汽车与驾驶维修：维修版》》
【年(卷),期】2009(000)010
【摘要】故障现象：一辆2008年生产的上海大众途安1．8T手动挡车型，在2630km首次保养时车主反映，仪表板上转向辅助系统亮黄灯，要求给以解决。
询问用户车辆是否发生过事故，用户称在购车时就已发现转向辅助系统报警灯黄灯常亮（图1），但因转向轻便无异常。
便一直没有来站维修。
【总页数】2页(P66-67)
【作者】陈中泽
【作者单位】
【正文语种】中文
【中图分类】U463.21
【相关文献】
1.上海大众途安转向机故障灯常亮 [J], 饶军
2.上海大众途安2.0/1.8T电控系统初始化设定 [J], 殷海龙
3.上海大众途安电子助力转向系统的设定 [J], 殷海龙
4.上海大众途安转向角度传感器为何不能基础设定 [J], 陈中泽
5.上海大众途安DSG变速器无法基本设定 [J], 刘东
因版权原因，仅展示原文概要，查看原文内容请购买。
2014款大众新POLO 转向角度传感器G85基本设置不成功
2014款大众新POLO 转向角度传感器G85基本设置不成功佚名
【期刊名称】《汽车维修与保养》
【年(卷),期】2017(0)11
【摘要】故障现象：一辆大众新POLO更换复位环（转向角传感器）后，故障码无法删除，转向角度传感器G85基本设置不成功。
【总页数】2页(P72-73)
【关键词】角度传感器;POLO;大众;设置;故障现象;转向角;故障码
【正文语种】中文
【中图分类】U469.11
【相关文献】
1.VW Cross Polo跨越自己--上海大众新Cross Polo [J], 刘新岳
2.上海大众途安转向角度传感器为何不能基础设定 [J], 陈中泽
3.上海大众途安转向角度传感器为何不能基础设定 [J], 陈中泽
4.使用H6Pro进行奥迪Q3四代方向机转向角传感器基本设置 [J],
5.上海大众新POLO／CROSS POLO上市 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海大众途安汽车更换转向角传感器G85的设定方法
1.如果更换了转向角传感器G85、转向机总成含转向控制单元J500、转向拄开关总成含控制单元J527，做过一次车轮定位的调整，或出现故障代码：“00778”，需要做转向零位（中间）位置设定。
方法：前轮保持直线行驶状态，用X431输入地址词：44，方向盘朝左转4°~5°（一般10°之内），回正后再朝右转4°~5°（一般10°之内）方向回正，双手离开方向盘，然后输入功能词：11（编码Ⅱ），再输入：31857，再按返回键：“◄”，输入：04-60，再按“ 激活”键，退出5051，断开点火开关6秒后即可。
注意：在做转向零位设定时，发动机不能运行；方向盘左右转动后，再回正时，双手必须离开方向盘，使方向盘静止不动，以便让控制单元对零位进行确认。
2.如果更换了转向角传感器G85、转向机总成含转向控制单元J500、转向拄开关总成含控制单元J527，做过一次车轮定位的调整，做过转向零位（中间）位置设定后，或出现故障代码：“02546”，需要做转向极限位置的设定。
极限位置设定方法：前轮处于直线行驶状态，启动发动机，方向盘朝左转动10°左右，停顿1~2秒钟，回正，再朝右转动10°左右，停顿1~2秒钟，回正，双手离开方向盘，停顿1~2秒钟，然后方向朝左打到底，停顿1~2秒钟，再朝右打到底，停顿1~2秒钟，方向盘再回正，关闭点火开关，6秒钟后生效。
注意：做完转向零位（中间）位置设定和转向极限位置的设定后，必须用X431进入44-02查询转向系统无故障，设定工作才能结束。
