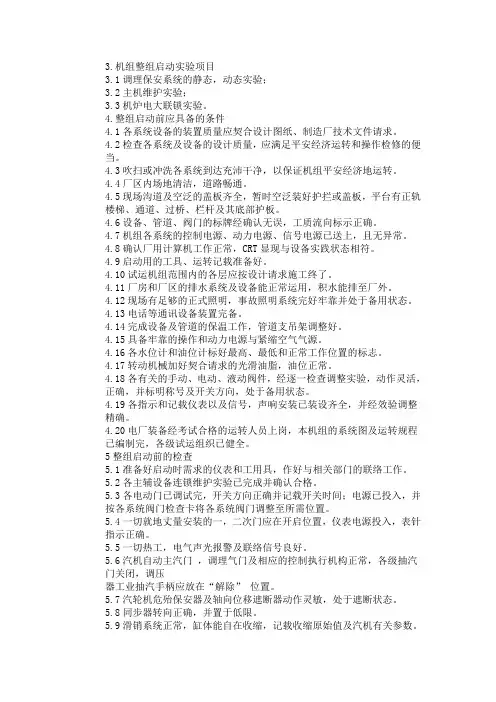

青岛捷能汽轮机
• C12-2.1/0.5 型12MW抽 汽凝汽式汽 轮机 、 15MW汽轮 发电机
汽轮机本体仪表和控制
• 汽机安全监测保护系统 • 汽机安全监测保护系统由 制造方提供，采用8000系列 成套仪表，具体要求如下： • (1)要求监测项目齐全、性能 可靠,与机组同时运行。 • (2)该装置与机组所使用 的信号,由制造厂负责配套 供货,使保护系统具有统一 性和完整性。保护装置及其 输出到指示仪表的信号应准 确可靠。 • (3)提供轴振动测量，发 电机厂家预留孔位。 • (4)要求能输出模拟信号 两路,其中一路为4-20mA。
保护装置
(1)汽轮机必须设有成熟可靠的 危急保安系统,防止超速。危 急保安装置至少有两个,其中 一个为机械式,另一个是电气 式。危机保安器动作值为额 定转速的110~112%,复位转 速应高于额定转速。危急保 安器应设有可靠的动作指示 器,并应设有能活动危急保安 器的试验装置。 (2) 危急保安系统的跳闸系统应 有联锁保护,防止汽轮机突然 再进汽,当汽轮机具备再自动 启动条件时,只有按照起动前 的规定操作程序才能使跳闸 系统重新复位。
高压给水泵出口电动阀
高压给水泵出口电动阀
• 阀门门杆
• 断裂处
高压给水泵出口电动阀
• 压条
• 填料
高压给水泵出口电动阀
• 阀门内压 块
高压给水泵出口电动阀
• 阀门阀体
• 阀门阀头 • 阀门门杆 断裂处
给水泵最小流量阀
给水泵最小流量阀
自动调节 给水压力 给水再循 环超过额 定压力时 经给水泵 最小流量 阀送至除 氧器
给水泵最小流量阀
给水泵最小流量阀
高压给水泵出口电动阀
高压给水泵出口电动阀
高压给水泵出口电动阀
高压给水泵出口电动阀
高压给水泵出口电动阀
• 电动机构 与阀体连 接处
高压给水泵出口电动阀
•
• H:\Images\照相摄像 \201010\201010A0\20101010007.jpg
• H:\ImagLeabharlann Baidus\照相摄像 \201010\201010A0\20101010006.jpg
• H:\Images\照相摄像 \201010\201010A0\20101010008.jpg
• F:\20100705_012.jpg
汽机数字电液调节装置（DEH）
• 汽轮发电机组应配 置数字电液系统， 提供的这种系统在 设计上应当是成熟 的，并具有多年来 同类系统多次安装 和成功运行的现场 经验，供方应提供 详细的电调装置功 能及技术规范书及 其详细图纸资料。 （2）电调选用美国 woodward505E， 为原装进口。
主汽门
自动主汽门： 主汽阀用螺栓固定 在主汽阀构架上， 主汽阀由安装其 上部的自动关闭 器控制开启或关 闭。主汽阀带有 预启阀和蒸汽滤 网。
车室膨胀
指汽轮机的 汽缸膨胀 的数值来 保护汽轮 机的
磁力断路油门的动作讯号 同时送到DEH控制系统， 通过DEH控制系统关闭 高压调节汽阀，中间调 节汽阀和低压旋转隔板。 压力控制器作为低油压 保护。当润滑油压低于 0.055MPa时，启动交 流电动润滑油泵；当润 滑油压低于0.04MPa时， 启动直流电动润滑油泵； 当润滑油压低于 0.015MPa时，停盘车 装置。
