开关电容变换器的研究

开关电容变换器的研究

开关电容变换器的研究

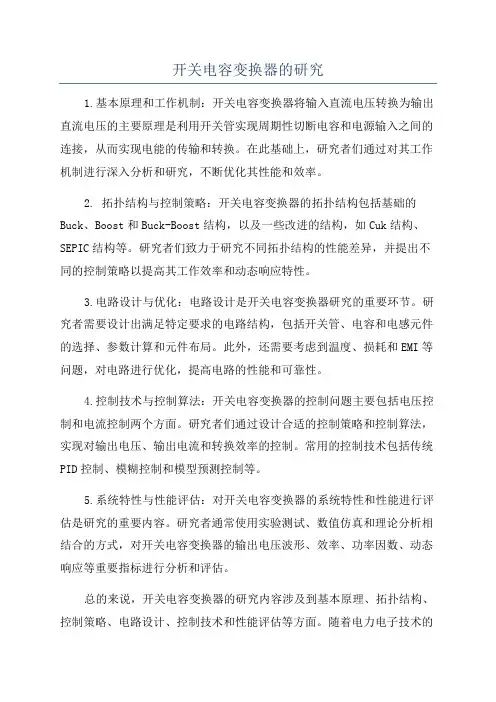

1.基本原理和工作机制:开关电容变换器将输入直流电压转换为输出直流电压的主要原理是利用开关管实现周期性切断电容和电源输入之间的连接,从而实现电能的传输和转换。

在此基础上,研究者们通过对其工作机制进行深入分析和研究,不断优化其性能和效率。

2. 拓扑结构与控制策略:开关电容变换器的拓扑结构包括基础的Buck、Boost和Buck-Boost结构,以及一些改进的结构,如Cuk结构、SEPIC结构等。

研究者们致力于研究不同拓扑结构的性能差异,并提出不同的控制策略以提高其工作效率和动态响应特性。

3.电路设计与优化:电路设计是开关电容变换器研究的重要环节。

研究者需要设计出满足特定要求的电路结构,包括开关管、电容和电感元件的选择、参数计算和元件布局。

此外,还需要考虑到温度、损耗和EMI等问题,对电路进行优化,提高电路的性能和可靠性。

4.控制技术与控制算法:开关电容变换器的控制问题主要包括电压控制和电流控制两个方面。

研究者们通过设计合适的控制策略和控制算法,实现对输出电压、输出电流和转换效率的控制。

常用的控制技术包括传统PID控制、模糊控制和模型预测控制等。

5.系统特性与性能评估:对开关电容变换器的系统特性和性能进行评估是研究的重要内容。

研究者通常使用实验测试、数值仿真和理论分析相结合的方式,对开关电容变换器的输出电压波形、效率、功率因数、动态响应等重要指标进行分析和评估。

总的来说,开关电容变换器的研究内容涉及到基本原理、拓扑结构、控制策略、电路设计、控制技术和性能评估等方面。

随着电力电子技术的
发展,开关电容变换器的研究将继续深入,以满足不断增长的电力需求和不断提高的能源效率。

开关电容变换器组成原理及发展趋势

开关电容变换器组成原理及发展趋势

开关电容变换器组成原理及发展趋势丘东元张波(华南理工大学电力学院, 广东省广州市 510641)Composing Principle and Development of Switched Capacitor ConvertersQiu Dongyuan, Zhang Bo(College of Electric Engineering, South China University of Technology, Guangzhou, 510641)ABSTRACT: Switched capacitor (SC) converters do not require any inductor or transformer, only use capacitors as energy storage components. With the advantages of small size, lightweight, high efficiency and high power density, SC converters are more popular in power electronic system. This paper divided the existed SC converters into several kinds. Based on the concept of basic SC cell, the composing principles of each kind of SC converters have been proposed. Next, the main control methods and new applications of SC converters are introduced.KEYWORDS: Switched capacitor (SC) converter, step-up, step-down, inverting摘要:开关电容变换器不含磁性元件,仅以电容作为储能元件,有体积小,重量轻,效率高和功率密度大等优点,在电力电子电路中的应用越来越广泛。

开关电容式变换器的工作原理

开关电容式变换器的工作原理

开关电容式变换器的工作原理多种倍增输出的开关电容式变换器的工作原理利用更多的受控开关和电容,改变输出电压与输入电压之比,并在供电电池使用过程中,随着电压的降低,自动地依次改变电路的倍增因子,伎其由小到大变化,就能保证在电池电压变化时,有足够高的输出电压来驱动。

电压倍增的原理—。

最大效率为,平均效率为腮。

采用脚薄型则封装,尺寸为,方形。

关于输出电压倍增及其模式的自动切换和没有多少区别,这里不再重复。

软启动含有软启动线路,以限制电源接退时和过渡模式下输入端的浪涌电流。

在电源接通之初,输出ABC电子电容直接由输入以斜升的电流充电电荷泵还没有工作,经过,如果所有的阴极电位没有到以上,则毗转入倍模式,的输出电流按的阶梯向预设值步进增大如果再经过,所有的阴极电位仍然没有在以上,则转入倍模式,的输出电流再一次按的阶梯向预设值步进增大。

不论何时,如果输出电压低于,则软启动程序都将复位到倍输出模式。

输出电流的设置利用串行接口,可以对主屏副屏和闪光灯皿的电流进行设置。

此串行接口有两条线和,用来控制主副屏删亮度闪光灯和的变化以及四最大电流随温度的降额情况,为串行数据线,为串行时钟线,采用标准的串行接口写字节命令。

只是一个从设备受控设备,依赖于主设备一般为微处艾博希电子理器来产生时钟信号。

主设备在总线上启动数据传送并产生时钟信号,先向传送位的地址字节,接着传送位的控制字节,控制字节包含位的命令编码和位的数据。

每次传送序列以”打头,而以”结束。

控制字节的格式如表。

输出电流为的开关电容型变换器是凌特公司产品,和的功能相似,能驱动个主屏个副屏和个删四,总输出电流为有个电流为的恒流源分别驱动每个最大的显示电流由内部的精确的基准电流源确定亮度调节有级利用两条串行接口线,位的数模转换器信号对每个电流源独立地控制其迈断调光和改变亮度水平输出电压按倍倍倍倍增电路自动切换工作模式,接通电源后开始按倍电压模式工作,只要有一个皿电流下降,电路自动转入增压模式。

开关变换器调制与控制技术综述_周国华

开关变换器调制与控制技术综述_周国华

0 引言
从 20 世纪 60 年代开始,开关变换器的控制技 术经历了 50 多年,取得了大量的研究成果,对电 力电子技术的发展做出了重要贡献。采用的不同控 制技术会使开关变换器具有不同的性能。文献[1-2] 对开关变换器的控制技术进行了分类。 按照占空比的实现方式,开关变换器的控制技 术可以分为恒频控制和变频控制[1]。恒频控制即开 关周期恒定不变,通过调整一个开关周期内功率器 件的导通时间(脉冲宽度)来调节输出电压,即通常 所说的脉宽调制(pulse width modulation,PWM)技 术;变频控制即保持开关管导通时间或者关断时间 不变,或者开关管导通时间和关断时间均改变,即 通过改变开关频率来调节输出电压,常称为脉冲频 率调制(pulse frequency modulation, PFM)技术。 PFM 有恒定导通时间(constant on time,COT)、恒定关断 时间(constant off time, CFT; 或 fixed off time, FOT) 和滞环 3 种方式。与 PWM 调制相比,PFM 调制的 瞬态性能好、轻载效率高,但是稳压精度差。 按照控制环路中的反馈信号,开关变换器的控 制技术可以分为单环控制、 双环控制和三环控制[1]。 单环控制主要指电压型控制[3],双环控制则有峰值 电流控制[3-5]、平均电流控制[6]、谷值电流控制[7]和 V2 控制[8-9]等,三环控制主要有 V2C 控制[10-11]。
谷值电流控制具有快速的输入瞬态性能但负载瞬态性能依然没有得到提高控制具有快速的负载瞬态响应速度但内环检测信号的斜坡信号小因此抗干扰能力差且不对电流进行控制需要额外的电路来实现过流保护89控制结合了峰值电流控制和控制的优点具有快速的输入负载瞬态响应速度且具有限流功1011

开关电容功率变换电路的等效幅射电阻

开关电容功率变换电路的等效幅射电阻
1 1
厶 厶
() 4
c增加的能量是 : : W: 一告 ;一专 c c ; 一专( + ) Q 。 △
1 1
() 5
() 6
r 吸收的能量是 :
46 5
内蒙古 大学学 报 ( 自然 科学 版)
电容 相 对 于 一 个 小 电容 , 一 个 开 关 周 期 内 , 大 电容 就 可 以认 为 是 一 个 电 压 源 , 然 纯 粹 的 电 压 源 在 较 当 也 属 于 此 例 . 种 结 构 可 以有 两 种 , 图 2所 示 . 种 是 电源 给 电容 充 电 的 情 况 , 一 种 是 电 容 放 电 , 这 如 一 另
摘要 : 开关电容功率电路高频工作时的辐射换耗可 以等效为一个集总电阻, 这样可以便于电
路分 析 , 别 有 利于 电路的 计算 机仿 真分 析 . 特
关键词 : 辐射 ; 等效电阻 ; 仿真 中图 分 类 号 : M1 T 文献 标识码 : A
引 言
开 关 电容 ( wi h dCaaio , 记 为 S 电路 除 了作 为 信 号 处 理 电路 外 , 可 以构 成 开 关 电 容 S t e— pc r简 c t C) 还
量 的 输 送 过 程 中也 有 一 部 分 能 量 将 损 耗 掉 , 文将 研 究 这 部 分 损 耗 能 量 的表 现 形 式 以 及 等 效 电 阻 表 本
达方 法.
1 两 种基 本 S C功 率 传 送 结 构
图 1是 一 个 经 简 化 后 的 D D 变 换 器 , 过 开关 组 S C— C 通 W 和 S W 的 交 替导 通 / 断 切 换 , 量 从 关 能 u 端 流 向 u 端 . 可 以是 一 个 独 立 的 电源 , 可 以 是 一 个 并 有 大 电 容 的 负 载 . r 分 别 是 充 / 电 u: 也 r 、 放 回路的 内阻. 参考 文献 [32. 见 1 ( ]

基于开关电容的软开关高电压增益DC-DC变换器

基于开关电容的软开关高电压增益DC-DC变换器

基于开关电容的软开关高电压增益DC-DC变换器雷浩东;郝瑞祥;游小杰;项鹏飞【摘要】In this paper, a switched-capacitor based DC-DC converter topology with high voltage gain and soft-switching character is presented. The proposed topology can achieve high voltage gain without operating the switches at extreme duty cycle and has PWM voltage regulation ability similar to conventional Boost converter. Through resonant soft-switching technique, zero-voltage switching (ZVS) turn-on of all switches and zero-current switching (ZCS) turn-off of all diodes are achieved, which is useful to improve the efficiency and power density of the converter. The voltage stresses of switches and diodes are low, so low voltage level and low on-resistance devices can be adopted to reduce the conduction losses. The operation principle of the proposed topology was analyzed in detail, and the steady-state characteristics were analyzed, including voltage gain characteristics and soft-switching operating conditions. Finally, a prototype converter with 25-40V input and 400V/1kW output was established, and the experimental results verified the theoretical analysis.%提出一种基于开关电容的具有高电压增益和软开关特性的DC-DC变换器拓扑.该拓扑能够在非极端占空比条件下实现高电压增益,并具有类似于传统Boost变换器的PWM电压调节能力.通过谐振软开关技术,实现所有开关管的零电压开通和所有二极管的零电流关断,有利于提高变换器的效率和功率密度.变换器中开关管和二极管承受的电压应力低,允许选择低电压等级、低导通电阻的器件.详细分析变换器拓扑的基本工作原理,对变换器电压增益特性和软开关实现条件等稳态工作特性进行研究.最后,搭建一台输入25~40V、输出400V/1kW的实验样机,对理论分析进行实验验证.【期刊名称】《电工技术学报》【年(卷),期】2018(033)012【总页数】10页(P2821-2830)【关键词】开关电容;高电压增益;谐振电感;软开关;DC-DC变换器【作者】雷浩东;郝瑞祥;游小杰;项鹏飞【作者单位】北京交通大学电气工程学院北京 100044;北京交通大学电气工程学院北京 100044;北京交通大学电气工程学院北京 100044;北京交通大学电气工程学院北京 100044【正文语种】中文【中图分类】TM460 引言高电压增益 DC-DC变换器在光伏发电系统、燃料电池系统以及通信电源等许多工业应用场合发挥着关键作用[1-3]。

开关电容式电压变换器 - 电路设计

开关电容式电压变换器 - 电路设计

开关电容式电压变换器可以用电容来实现能量的转移和电压的转换。

常见的开关电容式电压变换器有两种,第一种是电压逆变器电路,第二种是倍压器电路。

这两种电路也常被成为电荷泵电路。

本项目中,我们会用LMC7660S来设计一个开关电容式电压变换器,然后将其焊接到面包板上测试其性能。

该电路十分渐变,只需两个外接电容就能正常工作。

开关电容式电压逆变器的工作原理是什么?以下是7600S的原理图。

该IC包含4个大开关(大部分是MOSFET)。

在输入开关波形的上半周期内,开关S1和S3是闭合的,所以会将泵电容充电至V+。

开关波形下半周期内,开关S2和S4闭合,而S1和S3断开。

因为S2将泵电容接地,输出电容Cr的产生-V+/2的电压。

几个开关周期后,输出电容端的电压会正好等于-V+。

这时输出电压恰好是输入电压的反向,而输出电流约等于输出电流。

所需元器件:LMC7660 x 110uF电容 x 110kΩ电阻 x 1直流电源输入(0-10V) x 1电路图LM7660S的应用1.假设需要用单片机测量真有效值电压时。

需要使用运放来增大输入交流信号,然后用双极型的电源来驱动运放。

这种情况下,LMC7660就很有用了。

将此IC与两个电容放入电路中后,你可以轻易生成输入电压的反向电压。

2.假设你需要放大一个从电容麦克风传来的信号,同样需要用双极型电源才能正常放大型号。

这时,使用7660页很有用。

3.该IC也可以用于电信产业,用于驱动OP07运放和模拟多路复用器CD4051,适合测量电池电压,输入交流电压和输入交流电流。

提示:1.该IC的最大输入电压为10V,大于10V的输入电压会损坏该IC。

2.如果输入电压小于等于3.5V时,该IC的6号引脚为LV(低电压)引脚,该引脚应该接地。

除此之外,该引脚应该处于悬空。

3.电容CP应该放在IC附近,不然可能出现闩锁效应。

4.为了提高电路的效率,应该使用ESR较低的电容。

5.需知负载电流的增加会降低电路效率,比如负载电流为40mA的话,效率约为75%。

开关电容变换器输出电压倍增的基本工作原理

开关电容变换器输出电压倍增的基本工作原理

开关电容变换器输出电压倍增的基本工作原理开关电容变换器的工作过程是:首先由电容储存能量,然后按受控方式向输出释放能量,以便在输出端获得所需要的电压。

电容能量的获得和释放是由开关阵列、振荡器、逻辑电路、比较器、控制电路等来实现的。

撇开具体电路个谈,用图所示原理图来说明输出电压是如何提高的,这里受控开关都包含在IC内部,它们的动作次序和ABC电子在某一状态停留的时间足由内部逻辑电路控制的,仅肯电容是外接的。

假定电路按两相工作,在第一相,受控开关s1、s2闭合,打开,此时输入电压对电容充电,其极性为左正右负p大小与输入电压相同。

输出则由原来储存电荷的电容Co对I皿放电,使之发光。

接着,在第二相,受控开关Sl,s2打开,s;,S‘闭合,输入电压与电容C1电压相叠加。

如果认为在开关闭合期间电容的电压变化很小,则在输出电容co上得到的电压将是输入电压的二倍。

将输出电压与输入电压之比称为倍增因子,则此电路的倍增因子等于2。

输出电压为负载LED提供电流,考虑到能量皆恒定律,输入电压为输出电压之半,输入端的平均电流应等于艾博希电子输出电流的二倍。

这种二倍压的情况和通常熟知的倍压整流电路将输入电压提升一倍的情况极为相似一股开关信号的占空比为50%时,电荷转移的效率最高。

开关电容变换器又称电荷泵型变换器(ChaGe pump),它的特点是升压后电压剧U得多,只适宜于驱动若干个并联的L皿,无需使用电感,只需外接少量电容,具有成本低寸小、电磁干扰相对较轻等优点s缺点是效率较低,不及电感升压变换器,平均值一般不80%或更低;为减IC现货商少输出纹波,输出电流不能太大,使用上受到一定的限制;由于所驱动LED采用并联连接,驱动IC要用较多的引脚,受封装水平的限制,IC引脚数不可能太多所以能驱动的会超过13只,采用28脚四N封装,这己算是其中的佼佼考了。

cjmc%ddz。

单端隔离型高频开关电源实验和隔离型桥式DCDC变换器实验

单端隔离型高频开关电源实验和隔离型桥式DCDC变换器实验

实验一单端隔离型高频开关电源实验一、实验目的1.了解单端反激式开关电源的主电路结构、工作原理;2.掌握单端反激式变压器设计和绕制方法;3.学会开关电源调试的基本方法。

二、实验原理单端反激式隔离变换器电路拓扑单端反激式隔离变换器图所示。

当VT导通时,输入电压Ui便加到变压器T的初级绕组N1上,根据变压器T对应端的极性,次级绕组N2为下正上负,二极管VD截止,次级绕组N2中没有电流流过。

当VT截止时,N2绕组电压极性变为上正下负,二极管VD导通,此时,VT导通期间储存在变压器(电感)中的能量使通过二极管VD向负载释放。

本次实验输入为工频交流220V,经过工频隔离变压器将电压降到交流35V,再经过二极管整流和大电解电容滤波变成约48V的直流电压。

采用UC3842作为PWM控制芯片,驱动功率MOSFET,控制高频变压器的原边通电,副边采用±15V和+15V三路输出,其中+15V 输出作为反馈端,实现电压稳压输出。

单端隔离型高频开关电源电路框图技术指标:输入:交流 220V±15%输出:+15V/0.2A,±15V /0.3A(实验者可调整)MOSFET 开关频率:100kHz(实验者可调整)实验者可观测的数据和波形:交流输入电压波形、二极管整流后电压波形、电容滤波后电压波形、MOSFET 的漏源极电压波形、输出电压波形、UC3842 的锯齿波振荡器波形、UC3842 的输出驱动波形。

实验者可调整的参数:可改变反馈电压分压比进而改变输出电压数值;可改变 RCD 吸收电路参数观测 MOSFET 的漏源极电压波形变化情况;可改变功率 MOSFET 的驱动电阻数值参数观测 MOSFET 的漏源极电压波形变化情况;可改变 UC3842 的锯齿波振荡器电阻值,观测 UC3842 的输出驱动波形频率的变化情况。

三、实验电路原理1.PWM控制芯片UC3842简介UC3842是一种单端输出控制电路芯片,其内部结构框图如图所示。

DCDC开关变换器的建模分析与研究

DCDC开关变换器的建模分析与研究

DCDC开关变换器的建模分析与研究DC-DC开关变换器是一种将直流电能转换为可变电压或可变电流的电力转换设备。

它通过开关管的开关操作,将输入直流电源通过开关操作从电源中提取电能,经过滤波和调节后,输出所需的电压或电流。

DC-DC开关变换器的建模分析与研究主要包括以下几个方面:1.基本电路模型:DC-DC开关变换器一般由开关管、电感、电容和二极管等基本元件组成。

建立这些元件之间的电路连接关系,可以得到DC-DC开关变换器的基本电路模型。

2.状态空间分析:通过建立DC-DC开关变换器的状态空间方程,可以对系统的状态进行描述和分析。

状态空间分析可以帮助研究者深入了解系统的动态特性,比如系统的阻尼、振荡频率等。

状态空间分析还可以进行系统控制设计和参数优化等工作。

3.均衡分析:DC-DC开关变换器在不同工作状态下,系统的电压和电流会有不同的变化特性。

通过对系统的均衡分析,可以确定系统在不同工作状态下的电压、电流等数据。

这对于系统的稳定性分析、能量传输效率的研究以及开发可靠的控制方法等方面都有重要意义。

4.动态响应分析:DC-DC开关变换器在不同负载和输入条件下,系统的动态响应特性会有所不同。

通过对系统的动态响应进行分析,可以了解系统对负载变化和输入电压波动等的适应能力,为系统的控制方法设计提供依据。

5.控制策略研究:DC-DC开关变换器的控制策略研究是建模分析的重要内容。

不同的控制策略可以对系统的性能产生不同的影响。

常用的控制策略包括比例积分控制(PI控制)、模糊控制、模型预测控制(MPC)等。

通过对不同控制策略的比较和分析,可以选择适合特定应用场景的最佳控制策略。

总之,DC-DC开关变换器的建模分析与研究对于深入理解系统的电气特性、设计高效可靠的控制方法以及提高系统的性能都具有重要意义。

在建模分析与研究的过程中,需要考虑系统的基本电路结构、状态空间方程、均衡分析、动态响应特性和控制策略等多个方面的内容,通过综合分析和比较,可以得到对系统性能和工作特性有较好理解的研究成果。

多输出谐振型开关电容变换器的设计与仿真

多输出谐振型开关电容变换器的设计与仿真

c n l e e r h o h a a i r DC DC c n e t r t i a e y tma ia l x r s e t r ig p i cp e n e i n e ty r s a c f t e c p ct - o v r e , h s p p r s s e t l e p e s d i wo k n rn i ls a d d sg o c y s
匝 馋 电 潦 技 术 .
2 1 年 9月 2 01 5日第 2 卷 第 5期 8
Tee o P we c n l g le m o r Te h oo y Sp e .2 ,2 1 ,Vo .2 . 5 0 1 1 8 No 5
文章 编 号 :0 %3 6 (0 0 —0 80 1 0 6 4 2 1 ) 50 2 —3 1
多 输 出谐 振 型 开 关 电容 变 换 器 的 设 计 与 仿 真
胡 旭
( 国 电子 科 技集 团公 司第 十 四研 究 所 , 苏 南 京 2 O) ) 中 江 1( 9 3 摘 要 :开 关 电 容 变换 器是 一 种 典 型 的 无 感 变换 器 , 电路 中主要 由开 关 管 和 电容 器 来 实 现 电 压 变换 和 能 量 转 换 。 由 于
图 1所 示 为 多 输 出 3倍 升 压 开 关 电 容 D DC 变 G
meh d h nv rf d i ih wo kn fiin yt r u h tee p rme ta ds se smuain . to ,te e ie t hg r ig efce c h o g h x ei n n y tm i lt s i s o
Ke r s wi h d c p c t r r s n n ; o v re v wo d :s t e a a i ; e o a t c n e t r c o

基于时域分析的LLC同步整流控制研究

基于时域分析的LLC同步整流控制研究

基于时域分析的LLC同步整流控制研究LLC(电感电容)拓扑结构的变换器近年来得到了广泛的应用,特别是在电力电子领域中。

它的特点是高效率、高功率密度和高性能。

而LLC变换器中的同步整流控制对其性能具有重要影响。

本文将基于时域分析方法来研究LLC同步整流控制,从而进一步提高其性能。

一、LLC变换器的基本原理和特点LLC变换器是由电感(L),电容(C)和开关器件(Switch)组成的拓扑结构。

其基本原理是通过控制Switch开关,使得变压器中的磁能得以传输,同时实现电能的传输和转换。

LLC变换器具有以下特点:1. 高效率:由于变压器的等效电感和等效电容分别与输入和输出端的电压有关,因此LLC变换器在宽范围的输入电压和负载条件下,能够保持较高的效率。

2. 高功率密度:LLC变换器通过变压器实现软切换,并能在合适的条件下操作。

因此,其功率密度较高,可以在紧凑的空间中提供高功率输出。

3. 高性能:LLC变换器通过合理的控制策略和参数配置,能够实现快速响应和高精度的输出电压控制,从而满足特定的应用需求。

二、LLC同步整流技术的研究现状同步整流技术是指在LLC变换器中,通过合理的开关控制策略,使得输入电流与输入电压保持同步,以提高系统的整体效率。

目前,关于LLC同步整流技术的研究主要集中在以下几个方面:1. 调制策略研究:通过合理的PWM(脉宽调制)策略,控制开关器件的导通和关断时间,实现输入电流与输入电压的同步。

常见的调制策略包括固定频率调制、可变频率调制等。

2. 参数设计与优化:设计LLC同步整流控制系统的参数,如电感、电容、变压器的设计与选择,以及开关器件的选型等。

通过优化这些参数,可以提高LLC同步整流控制系统的性能。

3. 实时反馈与控制:通过传感器实时监测输入电压和输出电流,采集信号,并通过控制算法进行实时反馈和控制,以实现精确控制和保护。

三、基于时域分析的LLC同步整流控制研究时域分析是一种研究系统动态行为的常用方法。

基于开关电容网络的高增益升压变换器

基于开关电容网络的高增益升压变换器

基于开关电容网络的高增益升压变换器陈磊;潘庭龙【摘要】针对传统Boost变换器升压能力有限,而开关电容网络输出电压不可调问题,提出将开关电容网络与传统Boost电路相结合的方法.利用开关电容网络串联放电、并联充电以及传统Boot电路输出电压可调的特点,设计出一种新型基于开关电容网络的高增益升压变换器,并由此衍生一种实现分时供电的双输入升压变换器.详细分析两种新型变换器的工作原理,搭建仿真模型,并进行了实验研究.仿真分析与实验结果表明:两种变换器控制电路简单;新型高增益升压变换器升压能力强;双输入升压变换器可以实现分时供电,提高了元器件利用率.【期刊名称】《电子设计工程》【年(卷),期】2016(024)017【总页数】5页(P173-177)【关键词】开关电容网络;升压变换器;高增益;双输入;元器件利用率【作者】陈磊;潘庭龙【作者单位】江南大学电气自动化研究所,江苏无锡214122;江南大学电气自动化研究所,江苏无锡214122【正文语种】中文【中图分类】TN712.3光伏发电和燃料电池发电等新能源发电技术被已经被广泛应用,但均存在输出电压较低的问题,需经过高升压比直流变换器进行升压变换,从而达到并网逆变器所需直流电压[1]。

传统Boost变换器在进行悬殊电压变换时,开关管工作在接近于1的理论值,变换器变换效率较低。

在联合并网发电系统中,常用多输入DC-DC 变换器,以简化电路结构,降低成本[2]。

传统开关电容电路的输出电压受制于电路结构,可调性较差。

如何获得实用性强的开关电容网络电路成为研究热点[3-5]。

文献[6]提出在Boost电感释放能量的回路中串联一个电容以提高升压效果,但电路效率较低。

文献[7]提出了一种串联输入串联输出的Boost变换电路,但其只适用于低压输入场合,具有一定的应用价值。

文献[8]提出了一种双输入Boost变换器,但其升压能力有限,具有一定研究价值。

文中先将开关电容网络与传统Boost变换电路相结合,利用开关电容网络的倍压特性,基于传统Boost电路的脉宽调制技术,设计出一种基于开关电容网络的高增益升压变换器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
▪ 可以保证输入电流连续,这样就能够有效 抑制输入电流畸变和降低电磁干扰。
▪ 可以改善占空比调节的性能。
拟解决的关键问题之一
▪ PWM控制技术广泛的应用于电力电子变换器中,自然, 在开关电容变换器中最先引入的就是PWM控制方法,并 且取得了一定的成功。虽然开关电容变换器的输入直流脉 动和输出电压纹波的问题在PWM控制中得到一定的解决, 可是由于PWM控制中电容的充电电流是指数型的,很快 就接近零,因此能够调节的有效时间都比较短,而且当开 关频率比较高时,占空比调节很难精确实现,这样实际上 限制了它的调节范围,并且开关承受的电流应力较大;另 外,PWM控制方法是以输出电压或者开关管的电流作为 反馈信号来调节占空比,然而占空比信号的变化不能即时 跟随输入电压或负载的变化,因而PWM控制方法的动态 调节响应较慢。总的来说,PWM控制得到的特性还不够 理想。
▪ 谐振型开关电容变换器可以使开关管零电流开关, 开关损耗大大减少,并且可以很好的抑止电流的 脉动问题。其缺点是输出电压的大小基本由主电 路的拓扑决定,不易调节。因此,它适用于对电 路效率要求高,对输出电压要求不太高的场合。
▪ 由于前面分析的两种不同类型的电路具有 互补性的优缺点,因此,进一步的工作, 可以结合两者的优点,研究出性能更好的 开关电容变换器。
谢谢!!
开关电容变换器的研究现状
▪ 自从开关电容变换器的概念被提出以来,开关电 容DC-DC变换技术己经取得了很大的进展,各种 拓扑结构层出不穷。
▪ 最近几年开关电容DC/DC变换器的研究又出现了 许多新的亮点,出现了调节特性得到改进的变换 器,在充电阶段出现了电容和开关新的组合形式, 以及得到双向能量流动变换器(其能量流动的一个 方向是升压,一个方向是降压)和输入电流连续的 开关电容变换器,将小电感引入开关电容DC/DC 变换器,从而使得软开关技术得以应用到开关电 容变换器更是一种全新的尝试。
本课题研究的意义
采用开关电容网络实现DC-DC变换有很多显而易 见的优点: ▪ 能够进一步地缩小电源的体积,由于没有笨重的 磁性元件,很易于在芯片中实现集成。
▪ 由于不含有磁性元件,因而能够大大降低电磁干 扰问题。
▪ 重量轻,尺寸小,因而功率密度高。 因此基于这种变换技术的开关电源非常适用于一 些小型化设备,随着用电设备的小型化,开关电 容DC-DC变换器将具有广阔的应用前景。
▪ 由于电感和电容串联谐振,从而抑止了电 容充放电电流的脉动问题,因此该电路的 EMI问题大大减少,可适用于大功率场合。
总结与展望
▪ 硬开关型开关电容变换器采用准电流控制技术和 电压跟随控制技术结合的方法可以减少输入电流 和输出电压的脉动,而且输出电压的大小可以在 比较大的范围内调节。其缺点是开关损耗大,电 路效率不高。因此,它适用于对输出电压要求高, 对效率要求不太高的场合。
开关电容变换器的展望
▪ 总体而言,DC/DC开关电容变换器拓扑还 不成熟,大部分变换器工作特性对拓扑有 一定的依赖性,因而在原理上发展DC/DC 开关电容变换器将是今后值得探索的一个 方向。此外,DC/DC开关电容变换器的控 制技术也有待发展,以取得更加理想的电 路特性。
本课题研究的主要内容和技术方案
本课题准备研究一个开关电容DC/DC升压 变换器,其技术指标如下: ▪ 输入电压范围:17V-19V ▪ 额定输出电压:Vo=48V ▪ 额定输出电流:Io=1A ▪ 额定输出功率:48W ▪ 输出电压纹波:小于2%
主电ቤተ መጻሕፍቲ ባይዱ图设计
主电路图的优点
▪ 可以提高开关电容变换器的功率。对于开 关电容变换器, 功率传输能力主要体现在 传输电量的能力,很显然,采用这种对称 结构可以提高开关电容变换器的电量传输 能力
▪ 基于上述原因,对于本次研究打算采用一 种新的控制策略,即准开关控制技术结合 电压跟随控制技术。
准开关控制技术
▪ 可以看出,自然充电波形为零电流关断, 但它是不可调的;PWM控制的电流波形是 脉动的会造成一定的EMI问题,而且开关 应力比较大;准开关控制的电流波形最好, 没有脉动,开关应力相应也小一些。
▪ 结论:将准开关控制技术和电压跟随控制 技术结合使用,可以同时对开关电容变换 器的输入电流波形的脉动和输出电压波形 的脉动进行很好的控制。
拟解决的关键问题之二
▪ 前面所讨论的控制方法均属于能耗控制,电路的 效率并不高。由于电路的损耗与开关管的导通电 阻、二极管的正向导通压降、各电容的等效串联 阻抗等有关,因此,为了减小损耗,提高电路的 效率,我们可以将软开关技术引入开关电容变换 器,来减小开关管的损耗。
▪ 开关电容变换器软开关技术的基本思想是:在主 电路中引入小电感(为了便于集成),使之与电 容串联谐振。由于电感电流不能突变,因此,可 以实现开关管的零电流开关。
谐振型开关电容变换器主电图
▪ 可以看出:将小电感引入开关电容变换器, 可以实现开关管的零电流开关,从而大大 减小开关管的损耗,提高电路的变换效率, 因而这种电路更适合高频工作。
▪ 和PWM方式比较,准开关控制的输入电流为充电放 电电流之和,脉动不大,因此没有大的EMI问题;虽 然也是硬开关,开关应力不算大。总的看来,它和 PWM控制仅在充电阶段的电流波形有所不同,由电 容能量损失的公式:
Eloss 1 C[(Vs VCi)2 (Vs VCf )2 ] 2
▪ 可以看出,由于电容能量损失只取决于初始和最终的 电压,和开关的控制策略无关,因此其转换效率和传 统PWM方式是一样的。总的看来,准开关控制对开 关电容变换器中的三个问题都做了比较好的解决,明 显优于PWM控制。
▪ 通过前面的分析可知,采用准开关控制技 术能够很好的控制输入端电流波形的脉动, 可是该方法对于变换器输出直流电压波形 的脉动问题无能为力。若采用增大输出电 容来减小输出电压的纹波,势必违背了开 关电容变换器的初衷。这里我们可以采用 电压跟随控制技术来达到这个目的。
电压跟随控制技术
电压跟随控制的思想很简单,以右 图的电路为例,若ul为额定的稳压 输出,ue为设定的输出电压最大偏移 量,其控制原理是:当输出电压uo 低于允许下限(ul—ue)时,进入状 态一:us串联c1对c0和R充电,uo逐 渐上升。当uo高于允许上限(ul+ue) 时,进入状态二:us对c1充电,c0 维持R上的输出电压,从而uo逐渐 下降,当输出电压uo低于允许下限 (uL—ue)时,又进入状态一,这样 输出电压就被控制在设计范围之内。 即ul—ue≤uo≤ul+ue。该控制技术的 优点是:输出电压变比可以很大, 输出纹波理论上可以精确控制,对 电路的件参数不敏感。
开关电容变换器的研究
指导老师: 学生:
课题的提出
▪ 随着半导体和微电子技术的高速发展,集成度高、功能强 的大规模集成电路的不断出现,使得电子设备的体积和重 量不断下降,这就要求有效率更高、体积更小、重量更轻 的开关稳压电源,使之能满足电子设备的日益微小型化的 需要。
▪ 影响开关电源体积和重量的关键是因为传统的开关电源中 含有笨重的电感和变压器等磁性元件,于是近年来人们提 出了一种新的思路:就是去掉笨重的电感和变压器等磁性 元件,仅由电容器和开关管来实现电压变换,基于这种理 念的开关变换器称为“开关电容变换器”。由于不含电感 和变压器,因此可以大大缩小开关电源的体积和重量,并 易于在芯片中实现集成。
相关文档
最新文档
