“手拉手”环网供电
10kV电网应实行分区分片供电,城市配网应构成“手拉手”环网结构,可通过架空、电缆或混合线路实现“N-1”
10kV农配网设计注意事项一、网架结构（一）10kV配电网10kV电网应实行分区分片供电，城市配网应构成“手拉手”环网结构，可通过架空、电缆或混合线路实现“N-1”，乡镇所在地采用环网型供电，农村地区采用辐射型供电方式，村屯台区可采用树干型供电方式。
10kV电缆线路主环采用开闭所构成，通常由4~6台开闭所构成“手拉手”双电源开环运行方式，当环内负荷增长后可在适当位置插入第三回电源扩充为“3-1”网络结构。
10kV架空线路按分段联络接线方式，一般不超过三分段三联络。
（二）低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。
二、台区改造原则（一）台区低压0.38kV线路的供电半径：市区≤250m，繁华地区为≤150m，郊区农村电网≤500m；当不满足时，应校验末端电压满足质量要求。
（二）配电变压器应按“小容量、多布点”的原则进行配置。
农村住户分散地区，无三相动力用户时宜采用单相变压器，单相变压器容量不大于30kVA。
（三）台区改造，首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径，无法分割台区时再考虑更换变压器。
（四）新增的公用配电变压器容量：城区的选用315kVA、500 kVA、630 kVA。
农村的选用50kVA 、100 kVA、200 kVA、315kVA、400kVA、500kVA。
（五）现有台区变压器的改造原则：a、危及人身安全隐患；b、运行时间达到30年且运行工况差；c、配变存在缺陷和较多隐患，状态评价为严重或以上状态，经评估，修复技术经济不合理；d、S9型（1997年以前投产）及以下和国家明令淘汰高损耗配变。
（六）城区的公用配电变压器由于需要考虑与环境相协调，宜选用箱式变压器；城郊、乡镇及农村地区的公用配电变压器宜选用台架变。
（七）非晶合金配变选用应符合以下原则：1.城镇和乡村企业、商业、餐饮服务、农业灌溉以及农村生活等噪声非敏感区域；2.城市照明、小型商铺、餐饮等噪声敏感区域，可结合环境选用非晶合金配变；居民住宅、医院、学校、机关、科研单位等噪声敏感区域，可采用满足噪声限值要求的非晶合金配变。
城市中压环网供电方式
浅谈城市中压环网供电方式摘要：本文对中压环网供电方式进行了技术方面分析，以优化中压配电网线路分段的管理。
关键词：城市中压环网；开闭所配置；结构优化1.环网分段、联络开关的选择1．1 架空线路杆上开关的选择线路分段、联络开关宜选用负荷开关，因为环网接线开关大部分要求带负荷分、合线路。
不选择具有切除线路故障的断路器配置过流速断保护，主要是从保护主设备的角度出发，变电站出线应保留瞬间切除近区故障的保护，这时柱上开关配置过流速断保护将与变电站过流速断保护在时间级差上难以配合，存在励磁涌流，容易造成开关误动作、越级跳闸现象；并且变电站主变10kv绕组要多承受每次因分级配合时间带来的短路故障动热稳定电流，其累积效应对主变绝缘是有损害的，因此，主干线路上的分段开关，一般不配置二次保护，并取消过流脱扣保护。
考虑到分段开关如果采用断路器，仅起到负荷开关的功能作用，所以宜选用负荷开关。
但是，目前可供选择的负荷开关比断路器少，且价格较高，因此，实施中当价格相近质量相同时，应优选断路器。
当线路过长，位于线路末端及线路分支处，经计算，变电站10kv过流保护灵敏度不足的，分段开关可配置断路器，设置过流脱扣保护；对受雷击或其用户故障越级跳闸停电事故率较高的，可选择加装重合器或选择需要依赖于变电站10kv出线断路器分、合故障电流的负荷分界智能开关以及电压判据型智能开关等，这类开关不需配置通信设施，造价低，运行维护方便，能起到自动隔离故障，减少停电范围的作用。
1．2 电缆线路开闭所的选择开闭所从结线方式角度可分为单母线不分段结线和单母线两分段(带或不带分段开关)结线。
从保护功能角度大致可分为由断路器配置二次保护和由负荷开关配置熔断器保护(或单独由负荷开关构成)两类。
断路器配置二次保护类开闭所通常由hxgn一12等系列的真空断路器柜、内配置电动操作机构、保护测控装置，tv和ta 直流系统或交流操作控制电源及等构成。
开关柜单元的尺寸一般在980mm×625mm×1850mm以内，8～12单元配置。
供配电——环网柜基本知识
什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。
产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
电压时间型馈线自动化系统的参数整定方法
一．原理概述重合器与电压时间型分段负荷开关配合的馈线自动化系统是一种典型的就地型馈线自动化模式，适用于辐射网、“手拉手”环网和多分段多联络的简单网格状配电网，不宜用于更复杂的网架结构。
该馈线自动化系统中，重合器采用具有两次重合功能的断路器，第一次重合闸延时长（典型为15s ），第二次重合时间短（典型为5s ）。
重合闸时间各区域设置略有不同。
分段负荷开关具备两套功能：当作为线路分段开关时，设置为第一套功能，一侧带电后延时X 时限自动合闸，合到故障点引起重合器和分段负荷开关第二轮跳闸，故障区间两侧的分段开关由于Y 时限和故障残压闭锁，重合器再次延时重合后恢复故障点电源侧的健全区域供电。
联络开关设置为第二套功能，当一侧失电后延时XL 时限后自动合闸，恢复故障点负荷侧的健全区域供电。
另外分段开关在X 时限或联络开关在XL 时限内检测到开关两侧带电，禁止合闸避免合环运行。
二．参数整定下面针对三种典型网架结构描述其参数整定方法。
1. 辐射网（多分支）以图1所示配电线路为例，电源点S 为变电站出线断路器（具有2次重合闸功能），分段开关A 、B 、C 、D 为电压-时间型分段开关.S图1 典型辐射状馈线参数整定：原则（1）：为避免故障模糊判断和隔离范围扩大，整定电压-时间分段开关的X时限时，变电站出线断路器的第一次重合闸引起的故障判定过程任何时段只能够有1台分段开关合闸。
一般整定X时限时应将线路上开关按变电站出线断路器合闸后的送电顺序进行分级，同级开关从小到大进行排序，保证任何间隔时间段只有一台分段开关合闸。
参数整定步骤如下：（1）确定相邻分段开关的合闸时间间隔△T；（2）各分段开关按照所在级从小到大，依次编号，线路所有开关顺序号依次表示为n1，n2，n3 (i)（3）根据各分段开关的顺序，以△T为间隔顺序递增，计算其绝对合闸延时时间，第i台开关的绝对合闸时间ti=ni△T；（4）任意第i台开关的X时间为它的绝对合闸延时时间减去其父节点的绝对合闸延时时间Xi=ti-tj（序号为j的开关，是序号为i的开关的父节点。

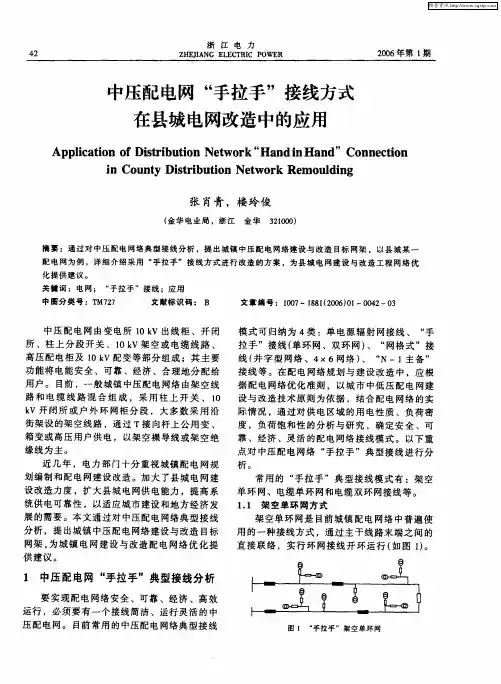

中压配电网“手拉手”接线方式在县城电网改造中的应用
浙 江 电 力
４ ２
Ｚ ＥＩＮ Ｌ Ｃ ＲＣ Ｐ Ｗ Ｒ Ｈ Ｊ Ｇ ＥＥ Ｔ Ｉ Ｏ Ｅ Ａ
２０ 年第 １ ０６ 期
中压配电网 “ 手拉手”接线方式
在县城电网改造中的应用
Ａｐ ｌ ａ ｉ ｎ ｏ ｓｒｂ ｔ ｎ Ｎｅ ｗｏ ｋ“ ｎ ｎ ” Ｃｏ ｎ ｃｉ ｎ ｐ ｉ ｔ ｆＤｉｔｉ ｕ ｉ ｔ ｒ Ｈａ ｄｉ Ｈａ ｄ ｃ ｏ ｏ ｎ ｎ ｅｔ ｏ
中压 配 电网 由变 电所 １ ｖ 出线 柜 、开 闭 Ｏｋ
所 、柱 上 分段 开 关 、１ Ｖ架 空 或 电缆 线 路 、 Ｏｋ 高 压 配 电柜及 １ Ｖ配 变等 部分 组成 ；其 主 要 Ｏｋ 功 能将 电 能安 全 、可靠 、经济 、合理 地分 配 给 用 户 。 目前 ，一 般城镇 中压配 电 网络 由架 空 线 路 和 电 缆 线 路 混 合 组 成 ，采 用 柱 上 开 关 、 １ Ｏ ｋ Ｖ开 闭所 或 户 外 环 网柜 分 段 ，大多 数 采 用 沿 街架设 的架空 线路 ，通 过 Ｔ接 向杆上公 用 变 、 箱变或 高压 用户 供 电 ，以架 空裸 导线或 架 空绝 缘 线为 主 。
架 空单 环 网 是 目前 城镇 配 电 网络 中普 遍 使 用 的一 种接线 方式 ，通过 主 干线 路末 端 之 间 的 直接 联 络 ，实 行 环 网接 线 开 环 运 行 （ 图 １ 。 如 ）
１ 中压配 电网 “ 手拉手＂典型 接线分 析
要 实 现 配 电 网络安 全 、可靠 、经 济 、高 效 运行 ，必 须 要有 一 个接 线简 洁 、运 行灵 活 的 中 压配 电 网 。 目前 常用 的 中压配 电网络典 型接 线
ｉ ｕ ｔ ｓｒｂ ｔｏ ｔ ｒ ｍ ｏ ｄ ｎ ｎ Ｃｏ ｎ ｙ Ｄｉｔｉ ｕ ｉ ｎ Ｎｅ ｗｏ ｋ Ｒｅ ｕｌ ｉ ｇ

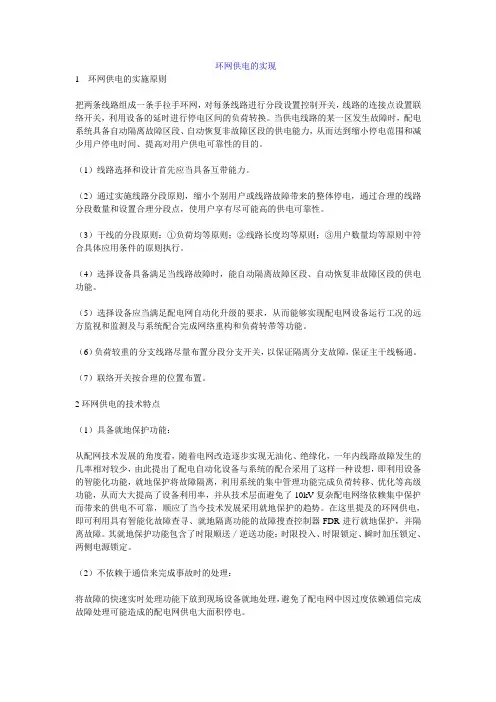

环网供电的实现
环网供电的实现1环网供电的实施原则把两条线路组成一条手拉手环网，对每条线路进行分段设置控制开关，线路的连接点设置联络开关，利用设备的延时进行停电区间的负荷转换。
当供电线路的某一区发生故障时，配电系统具备自动隔离故障区段、自动恢复非故障区段的供电能力，从而达到缩小停电范围和减少用户停电时间、提高对用户供电可靠性的目的。
（1）线路选择和设计首先应当具备互带能力。
（2）通过实施线路分段原则，缩小个别用户或线路故障带来的整体停电，通过合理的线路分段数量和设置合理分段点，使用户享有尽可能高的供电可靠性。
（3）干线的分段原则：①负荷均等原则；②线路长度均等原则；③用户数量均等原则中符合具体应用条件的原则执行。
（4）选择设备具备满足当线路故障时，能自动隔离故障区段、自动恢复非故障区段的供电功能。
（5）选择设备应当满足配电网自动化升级的要求，从而能够实现配电网设备运行工况的远方监视和监测及与系统配合完成网络重构和负荷转带等功能。
（6）负荷较重的分支线路尽量布置分段分支开关，以保证隔离分支故障，保证主干线畅通。
（7）联络开关按合理的位置布置。
2环网供电的技术特点（1）具备就地保护功能：从配网技术发展的角度看，随着电网改造逐步实现无油化、绝缘化，一年内线路故障发生的几率相对较少，由此提出了配电自动化设备与系统的配合采用了这样一种设想，即利用设备的智能化功能，就地保护将故障隔离，利用系统的集中管理功能完成负荷转移、优化等高级功能，从而大大提高了设备利用率，并从技术层面避免了10kV复杂配电网络依赖集中保护而带来的供电不可靠，顺应了当今技术发展采用就地保护的趋势。
在这里提及的环网供电，即可利用具有智能化故障查寻、就地隔离功能的故障搜查控制器FDR进行就地保护，并隔离故障。
其就地保护功能包含了时限顺送／逆送功能：时限投入、时限锁定、瞬时加压锁定、两侧电源锁定。
（2）不依赖于通信来完成事故时的处理：将故障的快速实时处理功能下放到现场设备就地处理，避免了配电网中因过度依赖通信完成故障处理可能造成的配电网供电大面积停电。
“手拉手”环网供电
“手拉手”环网供电
“手拉手”环网供电是指在不同的变电站或同一变电站的不同母线的两回或多回馈线，相互之间连接成一个环路进行供电的方式。
线路实现“手拉手”环网供电后，将大大改善单电源供电的不足，最大优势在于将用电负荷进行合理分配，缩短供电半径，全面提升用户端电压质量。
两条10kV线路通过“拉手”开关“拉手”以后，当线路的某一部分出现故障时，可以在短时间内隔离故障部位，从两侧开关向非故障段用户正常供电，这样既能避免电网发生大面积停电事故，缩短故障抢修时间，还可以减少停电损失，最大限度地保证用户可靠用电。
2013年1月8日。
供配电——环网柜基本知识
什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。
产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
变电站10kV联络线不能＂手拉手＂合环运行的解决
侧 电 压 ３０。，变 压 器 原 理 图 如 图 １，相 量 图 如 图 ２。
但 在 ３５ ｋＶ侧 电 压 相 序 为 负 序 的 情 况 下 ，连 接 组 别 为 Ｙ，ｄｌ１的 变 压 器 将 等 同 于 正 常 情 况 下 为 Ｙ，ｄ１的 变 压 器 ，即 低 压 侧 电 压 滞 后 高 压 侧 电 压 ３０。，其 相 量 图 如 图 ３。
（１）经 过 实 际 测 量 ，冯 庄 变 电 站 ３５ ｋＶ侧 为 正 序 ，Ｕ 相 电 压 超 前 Ｖ 相 电 压 １２０。，Ｖ 相 超 前 ｗ 相 １２０。，而 辛 庄 变 电站 ３５ ｋＶ侧 电 压 为 负 序 ，即 ｕ相 电压 滞 后 ｖ相 电 压 １２０。，Ｖ 相 滞 后 ｗ 相 １２０。。
影 响 。
到 目前 为 止 ，国 网 河 南 获 嘉 县 供 电公 司 已有 ２１条
１０ ｋＶ线 路 实 现 “手 拉 手 ”供 电 ，而 且 正 逐 步 向 全 县 范 围
内 推 进 。 但 在 实 际 工 作 中 ，１０ ｋＶ冯 段 线 和 １０ ｋＶ辛 碑
线 装 设 联 络 断 路 器 后 使 用 无 线 高 压 核 相 仪 核 相 时 ，出
那 样 进 行 繁 琐 的 倒 闸 操 作 ，既 从 根 本 上 降 低 了 误 操 作
的 概 率 ，又 减 轻 了运 维 人 员 的 工 作 量 ，使 操 作 变 得 更 简
单 灵 活 。
（３）运 行 方 式 调 整 更 灵 活 。 由 于 供 电 单 元 相 对 变
手 ”环 网供 电 就 是 不 同 的 ３５ ｋＶ变 电 站 的 两 条 １０ ｋＶ线
路 在 适 当地 点 装 设 联 络 断 路 器 以 实 现 “手 拉 手 ”环 网 供
供配电环网柜基本知识
什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。
产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
探析地铁供电系统环网电缆敷设的特点及工程实践
探析地铁供电系统环网电缆敷设的特点及工程实践摘要：地铁供电系统是地铁列车能量的提供者，也是地铁系统内部其他机电设备的电能来源，在地铁系统中扮演着重要角色。
地铁供电系统从城市电网取得电能，再将电能送至地铁各座车站。
根据地铁供电系统从城市电网取得电能的方式不同，将其分为集中供电方式、分散供电方式和混合供电方式。
前两种方式在目前轨道交通建设中采用较多，特别是第一种方式，由于其与城网接口少、便于运营管理供电可靠性高等优点，在城市地铁供电系统中成为主流供电方式。
该种供电方式通过地铁供电系统自建的主变电所将城市电网电能转换为地铁供电系统所用电能，经过环网电缆将电能送至地铁全线各座车站，故环网电缆几乎沿地铁线路全线敷设。
关键词：地铁供电系统；环网电缆敷设；主要特点；工程实践引言：随着我国社会经济的快速发展，人民群众对于出行的要求也越来越高。
由于地铁运行速度快。
准时率比较高，所以成为人们出行的重要选择，为了有效保障地铁的安全稳定运行，必须要针对地铁的供电系统进行分析。
本文针对地铁供电系统，环网电缆敷设的特点，以及环网工程的施工设计进行分析，能够有效的提高地铁供电环网敷设质量。
1地铁环网供电技术应用特点地铁环网供电的典型接线方式有：“手拉手”环网、“网格式”环网、电缆单环网、电缆双环网等。
在地铁环网供电系统中，“手拉手”环网、“网格式”环网基本不采用。
国内地铁交通最为常见的中压网络接线形式是电缆双环网。
电缆双环网是电缆单环网的组合，利用二次回电缆线路，可解决单环网供电方式中因电缆、变压器及低压设备故障造成的较大面积停电问题，变压器在正常情况下各带50%的负荷，且分别接在两个不同的电源系统中。
这种接线具有很高的供电灵活性和可靠性，能最大限度地确保向用户连续供电，满足重要用户双电源供电要求。
在双环网线路中，当任意一段电缆线路或环网单元发生故障或检修时，低压母联合上，可保障用户不间断供电。
2环网电缆敷设特点环网电缆沿地铁全线敷设，穿越区间隧道及车站，整个敷设线路中会遇到施工竖井、联络通道、人防门、区间渡线、岔线以及站台板下上反梁、电扶梯基坑、集水坑等众多情况，电缆敷设形式要根据特殊地段做相应的处理。
环网供电技术在城市轨道的应用
环网供电技术在城市轨道的应用摘要：城市轨道（地铁）供电系统是支撑地铁车辆及各个车站设备正常运作的主要动力，在地铁扮演着重要的角色。
本文主要就环网供电技术的应用特点及方式进行分析，供同行借鉴参考。
关键词：环网供电技术；地铁；应用一、地铁环网供电技术特点地铁环网供电的接线方式有手拉手”环网、“网格式”环网、电缆单环网、电缆双环网等。
其中，手拉手”环网、“网格式”环网基本是不被地铁所采纳。
目前我国地铁环网供电已基本不采用。
国内地铁交通最为常见的中压网络接线形式是电缆双环网。
电缆双环网是电缆单环网的组合，利用二回电缆线路，可解决单环网供电方式中因电缆、变压器及低压设备故障造成的较大面积停电问题，变压器在正常情况下各带 50% 的负荷，且分别接在两个不同的电源系统中。
这种接线具有很高的供电灵活性和可靠性，能最大限度地确保向用户连续供电，满足重要用户双电源供电要求。
在双环网线路中，当任一段电缆线路或环网单元发生故障或检修时，低压母联合上，可保障用户不间断供电。
二、地铁环网供电技术的应用原则在进行线路的设计时，在电压等级确定的前提下，应遵循以下原则：（1）满足安全可靠的供电要求。
（2）每一个变电所均应有两个独立电源。
（3）设备容量及电压降满足要求。
（4）满足负荷分配平衡的要求。
（5）供电分区应就近引入电源，尽量避免反送电。
（6）具有良好的经济指标。
（7）满足继电保护的要求。
（8）系统接线方式尽量简单。
（9）全线牵引变电所、降压变电所的主接线尽量一致。
（10）满足运行管理、倒闸操作的要求。
（11）满足设备选型要求。
三、地铁供电方式分析（一）集中供电方式集中供电方式是根据用电容量和地铁线路长短建设地铁专用的主变电所，再由该主变电所向地铁中压环网系统供电的一种供电方式。
（1]优点①供电可靠性高，受外界影响较小。
②主变电所采用有载调压变压器，可设置专用供电回路，供电质量好。
③调度管理自由度高，在优良的调度管理体系下，能极大的发挥地铁供电系统的优质、高效、可靠供电。
环网供电技术在地铁供电中的运用
环网供电技术在地铁供电中的运用发表时间：2019-06-21T10:51:38.430Z 来源：《电力设备》2019年第1期作者：蒋学帅[导读] 摘要：城镇经济的飞速发展，公共交通网络化体系的不断完善，使得城市交通运输需求逐步提升。
（昆明地铁运营有限公司云南昆明 650000）摘要：城镇经济的飞速发展，公共交通网络化体系的不断完善，使得城市交通运输需求逐步提升。
为缓解道路拥堵情况，地铁的发展与建设成为交通运输现代化管理的重要内容。
在此基础之上，为保证地铁系统的安全运行，为有轨运输提供稳定的电力支持，相关部门应结合地铁供电的具体需求，合理选择环网接线模式。
当前阶段，国内环网接线的常见模式包括牵引动力照明的独立网络形式与混合网络形式。
关键词：电缆双环网；动力牵引照明；混合接线环形电网的运行模式分为开环运行、闭环运行，供电系统中通常选择闭环运行模式，以保证供电的连续性与稳定性。
与此相对应的，在配电管理中，通常选择开环运行。
本文主要研究在地铁供电程序中环网技术的应用情况，及不同供电模式下的接线技术的选择。
一、环网供电在地铁运行系统中的应用形式、技术优势及设计原则1、环网供电在地铁运行系统中的应用形式在地铁运行系统中，常见的环网供电接线形式包括：手拉手、网格式、电缆双环网以及单环网等。
现阶段，手拉手以及网格式的接线方式已经逐步被淘汰。
以某沿海地区的地铁接线系统为例，由于设置了独立式的接线网络，选择单环网模式，可以满足地铁消防等方面的供电需要，但对于照明网络的适用性不强，因此被其他电网接线模式取代。
当前阶段，国内地铁的环网接线通常选择双环网。
电缆双环网属于典型的环网供电接线模式，实际是单环网的规律组合，依照二回线路，可以有效解决单环网接线中低压设备、变压器以及电缆线路由于故障引发的停电问题，减轻变压器的实际负荷，设置两个电源体系。
由于双环网接线的安全性与灵活性，可以保证地铁供电系统的稳定运转，实现双电源供电的目的。
供配电——环网柜基本知识
什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。
产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
手拉手供电配网自动化方案
手拉手供电配网自动化方案该手拉手供电配网自动化方案无需依赖通讯通道,即可实现配电线路故障隔离,非故障区域恢复供电。
手拉手供电配网自动化方案1. 概述配网自动化是指利用现代电子计算机、通讯（网络）、开关技术，对配电网络的参数和运行的设备进行监测和控制的系统。
在网络发生故障时，通过系统可以实现迅速自动隔离故障、进行网络重构、转移非故障区域负荷，从而提高供电的可靠性，实现对客户的不间断供电。
手拉手供电是目前在我国普遍采用的一种供电方式，具有结构简单、投资省的特点，再配上自动化系统和相关的自动化设备，将会极大地提高供电可靠性。
电流型配网自动化方案一般是指以电流作为判据，利用重合器或重合器、负荷开关的组合，依靠重合器的电流、时间的整定配合实现的一种配网自动化方案。
电压型配网自动化方案是指以电压作为判据，利用电压型负荷开关，在变电站开关动作后，依靠变电站与负荷开关时间的整定配合及负荷开关对电压的判断来实现的一种配网自动化方案。
手拉手供电电流电压型配网自动化方案是指以方向电流作为保护动作的依据，以电压作为重构的判据，依靠时间及电流的配合，利用重合器及重合器、负荷开关的组合来实现的一种配网自动化方案。
采用这种方案，既可以克服电流型方案保护整定配合复杂、分段多难以实现的缺点，也可以避免电压型方案对系统的冲击和对站内设备的损害。
其关键是重合器的选择。
选用带有电流方向保护、采用永磁操动机构、可予设两套以上保护方案能自动切换的重合器，本设计中所提及的重合器均为此种重合器，其技术参数和特点详见厂家说明书。
2. 设计的依据和原则2．1依据《配电系统自动化设计导则》《城市电力网规划设计导则》《配网自动化及配电管理系统设计技术引导》《关于加强城市中、低压配网改造的若干意见》本地区电网发展规划本地区电网的相关参数2．2原则根据国家行业的有关规定，科学设计既考虑眼前又照顾发展安全、经济、可靠根据本地区的电网结构和负荷的特点，合理进行分段3. 方案3．1双电源五重合器方案（见图1）对于一般的双电源手拉手供电，可以采用简单的五(或三)重合器对线路进行合理的分段即能实现对故障的隔离和恢复对无故障区域的供电。
10kV配电网环网供电
10kV配电网环网供电城乡电网改造工程已基本完成，通过改造，使整体电网的供电能力大大提高，降低了电能损失，提高了供电质量和可靠性，今后保证可靠供电、增加电量销售是电力企业十分关注的话题。
要想增加供电量，首先就要保证供电的可靠性及减少停电范围和时间，例如我们九三供电区的两大龙头企业--九三油脂厂、丰缘面粉厂，如果线路突然跳闸，那么是否能转由其它线路供电，以减少用户的经济损失，保证我们的供电量呢？为达到此目的，可采用环网供电方式进行供电。
1环网供电的实施原则把两条线路组成一条手拉手环网，对每条线路进行分段设置控制开关，线路的连接点设置联络开关，利用设备的延时进行停电区间的负荷转换。
当供电线路的某一区发生故障时，配电系统具备自动隔离故障区段、自动恢复非故障区段的供电能力，从而达到缩小停电范围和减少用户停电时间、提高对用户供电可靠性的目的。
（1）线路选择和设计首先应当具备互带能力。
（2）通过实施线路分段原则，缩小个别用户或线路故障带来的整体停电，通过合理的线路分段数量和设置合理分段点，使用户享有尽可能高的供电可靠性。
（3）干线的分段原则：①负荷均等原则；②线路长度均等原则；③用户数量均等原则中符合具体应用条件的原则执行。
（4）选择设备具备满足当线路故障时，能自动隔离故障区段、自动恢复非故障区段的供电功能。
（5）选择设备应当满足配电网自动化升级的要求，从而能够实现配电网设备运行工况的远方监视和监测及与系统配合完成网络重构和负荷转带等功能。
（6）负荷较重的分支线路尽量布置分段分支开关，以保证隔离分支故障，保证主干线畅通。
（7）联络开关按合理的位置布置。
2环网供电的技术特点（1）具备就地保护功能：从配网技术发展的角度看，随着电网改造逐步实现无油化、绝缘化，一年内线路故障发生的几率相对较少，由此提出了配电自动化设备与系统的配合采用了这样一种设想，即利用设备的智能化功能，就地保护将故障隔离，利用系统的集中管理功能完成负荷转移、优化等高级功能，从而大大提高了设备利用率，并从技术层面避免了10kV复杂配电网络依赖集中保护而带来的供电不可靠，顺应了当今技术发展采用就地保护的趋势。
“手拉手环网”管理法
1622018.6MEC 管理方略MODERNENTERPRISECULTURE一、实施背景国网抚松县供电公司承担着长白山区11个镇、3个乡、3大林业局、长白山管委会池西区、池南区和抚松县3方政府的供电服务及电力设备运行维护等工作任务，地处偏远山区，存在交通不便、各所站与诸多的经济开发项目及客户分散、电力线路等设施地段复杂等实际困难，具有点多、线长、面广等特点，输、变、配、营及党务工作等业务繁忙，一定程度上制约了管理活动及业务工作的开展。
为提高管理质量和工作效率，抚松县公司将各专业管理由“辐射状”工作模式，转变为“环网联动”管理机制模式。
加强多专业的业务有机衔接与融合管理，畅通专业之间的合力交流渠道，增加基层专业管理工作的科技含量，全面深化贯彻上级公司的整体工作部署。
二、基本内涵“手拉手环网”管理法主要溯源于电力技术原理和实际的环网供电模式，发掘于“线路手拉手环网接线结构”等技术理论，即把供电线路连接成闭合的环形结构，改变原有辐射式单电源供电的不足，实现支干线互联供电。
将每一条线路都类似于得到双路供电，从而提升可靠性，增强合动力。
抚松县公司依据电力技术原理，创新开发管理新方法，理顺与遵循各专业的共性及个性特点和规律，构建集约管理和精益管理一体化管理新机制，扩展通用绩效管理平台，紧紧围绕中心工作和服务于政府工作的大局。
各专业实行“手拉手环网”联动管理与闭环管理，建立起与基层一线各专业之间“手拉手”的密切联系机制和“环网”管理结构。
专业管理同频共振，绩效管理同评考核，协调管理同心聚力。
三、主要做法（一）推进三项创新1.创新构建“手拉手”环网联动机制。
抚松县公司创新建立“手拉手环网管理”工作联动机制，改变与减去了“辐射状”的管理枝蔓与隔层，直接履行“拉手环网开关”等职能。
直通贯彻上级公司的工作部署，直面实际业务和中心工作难题，形成了闭环管控、融为一体、能量互增的管理结构，推进输、变、配、营及党务工作提质提效，顺利实现工作目标。
110千伏手拉手接线模式
110千伏“手拉手”接线模式自愈系统实施情况汇报1、运行方式分析本次涉及的提高供电可靠性的110kV回路，共28串。
其典型的110kV站系统互连及运行方式，如图2-1所示。
图1 正常运行方式示意图如图1所示，两侧为220kV电源站A和B,中间是3个110kV变电站C、D、E。
正常运行时，有2条供电环网，分别是A1-C1-C2-D1-D2-E1-E2-B1和A2-C4-C5-D4-D5-E4-E5-B2，所有220kV和110kV站的分段开关正常运行断开，分段自切准备中。
C1和E5正常运行时断开，作为两条供电环网的母线联络开关。
2、自愈系统设计原则和目标自愈系统的设计原则：广域实时采样、实时交换数据、实时判别、实时控制，通过实时接收区域全景信息，进行综合逻辑判断；故障时，通过故障定位、故障隔离、快速合上备用电源开关提高电网的自愈能力；如果自愈系统动作不成功，110kV失电站的10kV侧的备自投装置会接着动作使区域电网快速准确地恢复供电。
自愈系统的建设目标：正常运行方式下，最佳开环点的辅助决策；串中110kV 故障情况下，快速故障定位，自动隔离通过110kV开关的自动分合闸，实现110kV 自愈恢复供电；减少人为的判断及操作时间；实现同一电压等级的备用电源自动投入。
通过实施自愈系统，将故障处理时间,可以由以往的人工操作小时级提高到现在自动控制的秒级。
自愈系统的动作时间：按躲过110kV线路重合闸1S，同时较10kV分段自切（整定动作时间一般2.5～3s）要快，因此整定在1.5~2S左右比较合适。
各种运行方式下自愈系统动作情况表如下：3、自愈系统方案3.1自愈系统构架3.2、控制装置系统信息量采集方案根据自愈系统逻辑工作要求，其需要对手拉手环网的网络拓扑进行识别，故对整个环路上各回110kV线路的断路器位置、交流电流电压量、线路保护、母差保护动作信号量应进行采集。
对于220kV变电站，需采集110kV线路的断路器位置信号、交流电流电压量、线路保护动作信号量，若两回路均从同一个220kV变电站引出，建议增加采集110kV分段的断路器位置信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“手拉手”环网供电
“手拉手”环网供电是指在不同的变电站或同一变电站的不同母线的两回或多回馈线，相互之间连接成一个环路进行供电的方式。
线路实现“手拉手”环网供电后，将大大改善单电源供电的不足，最大优势在于将用电负荷进行合理分配，缩短供电半径，全面提升用户端电压质量。
两条10kV线路通过“拉手”开关“拉手”以后，当线路的某一部分出现故障时，可以在短时间内隔离故障部位，从两侧开关向非故障段用户正常供电，这样既能避免电网发生大面积停电事故，缩短故障抢修时间，还可以减少停电损失，最大限度地保证用户可靠用电。
2013年1月8日。
