ESA数控折弯系统S540_550中文操作手册v1
S530折弯机 中文操作手册
ESAESA/Gv s.r.l elettrosistemiapplocati 操作手册折弯机数控系统 KVARA Duemlia 2005C/S530折弯机数控系统=== COMPANY WITH QUALITY SYSTEM CERTIFIED BY DNV ISO 9001===We provide high technical & excellent service for you目录读者须知 (i)标记说明 (ii)打印协议 (iii)术语............................................ .. (iv)1 基本说明1……………………………………………………………………………………….1.11.1通电后滑块执行的操作………………………………………………………………..…1.11.1.1 滑块回参考点………………………………....………………………………...1.11.1.2 后挡料料回参考点……..……………………....……………………………….1.11.2 上模和下模列表………………………………………….....…....………………...…1.21.3 如何输入一个新的上模…………………………………....……….….……….………..1.71.3.1 要绘制的上模………………………………....…………....……………………1.91.3.2预设上模………………………………………....………………………………1.141.4如何输入一个新的上模….………………………………………………………………..1.151.4.1 要绘制的下模……………………………………………………………………1.171.4.2 预设下模…………………………………………………………………………1.242 基本说明2………………………………………………………………………………………..2.12.1 程序列表…………………………………………………………………………………2.12.1.1 程序更新………………………………………………………………………….2.42.2 数值程序的输入…………………………………………………………………………2.52.3 箱体的折弯制作……………………………………………………………………....…2.142.4 折弯步序自动计算……………………………………………………………………….2.152.5 材料列表………………………………………………………………………………...2.192.5.1 如何进入材料列表界面..……………………………………………………….2.212.5.2 如何使用材料列表……………………………………………..……………….2.212.6 系数……………………………………………………………………………………….2.212..6.1 如何进入校正系数页面………………………………………………………..2.222.7 内部半径校正…………………………………………………………………………..2.232.8 计算延伸的DIN公式选择………………………………………………………………..2.232.8.1 程序检验…………………………………………………………………………2.23 3基本说明33.1 “加工机床”功能…………………………………………………………………………….,.3.13.1.1 如何激活”板金加工机床”功能………………………………………………….3.13.1.2 “新折弯”功能………………………………………………………………………3.13.1.3 强迫压边………………………..…………………………………………………3.23.2 新”机床功能”页面…………………………………………………………………………3.34 内置CAD ………………………………………………………………………………………….4.14.1 简介……………………………………………………………….………….…………….4.14.2 绘制功能…………………………………………………….………..……………..………4.14.2.1 绘制数据的数值输入……………………………………….…………………….4.14.2.2 基本数据…………………………………………………………………………..4.24.3 绘制窗口…………………………………………………………………………………...4.34.4 绘制数据输入……………………………………………………………………………….4.44.4.1如何以数值模式绘制图形…………………………………………………………4.45 存储数据管理………………………………………………………………………………………..5.15.1 输入………………………………………………………………………………………...5.15.2 存储设备…………………………………………………………………………………...5.15.2.1 闪存……………………………………………………………………………....5.15.2.2 内部存储(缓冲RAM) ……………………………...…………………………....5.15.2.3 硬盘……………………………………………………………………………....5.15.2.4 软盘……………………………………………………………………………....5.15.3 数据的逻辑位置…...………………………………………………………………………..5.25.4 不同存储备间的数据交换...........................................................................................5.35.4.1 保存/载入配置参数...................................................................................5.45.4.2 保存/载入轴参数.......................................................................................5.65.4.3 保存/载入PILZ配置参数.................................................................................5.75.4.4 保存/载入上模 .........................................................................................5.85.4.5 保存/载入下模 .........................................................................................5.95.4.6 保存/载入所有模具.................................................................................5.105.4.7 保存/载入程序........................................................................................5.115.4.8 保存/载入所有程序.................................................................................5.135.5 向你推荐的安全保存..............................................................................................5.145.5.1 致折弯机制造商......................................................................................5.145.5.2 致最终用户.............................................................................................5.146. 程序数据说明.................................................................................................................... 6.16.1 域名部分....................................................................................................... 6.1名称...............................................................................................................6.1折弯...............................................................................................................6.1截面....................................................... .... ..................................................6.16.2 不可更改的辅助信息................................................................................... 6.26.3 截面加工数据...............................................................................................6.3板料. ................................................ ....... ................................................ 6.3完成板料........................................... ......... .............................................. 6.3测量法......................................................... ........ ..................................... 6.3长度.......................................................... .................................................. 6.4说明.............. .......................................... .... ............................................ 6.46.4 基本数据..................................................................................................... 6.5宽度............................................................................................................ 6.5厚度............................................................................................................ 6.5压力............................................................................................................ 6.5材料.................................................................................................................. 6.6 下模.................................................................................................................. 6.6 槽口.................................................................................................................. 6.7 上模.................................................................................................................. 6.7 下模方向........................................................................................................... 6.7 上模方向.......................................................................................................... 6.7 6.5 轴数据和角度................................................................................................... 6.8角度Y1............................................................................................................. 6.8 Y1 下止点........................................................................................................ 6.8 Y1 校正............................................................................................................ 6.8 上止中心点........................................................................................................ 6.8 角度Y2 ............................................................................................................. 6.9 Y2下止点.......................................................................................................... 6.9 Y2 校正............................................................................................................ 6.9 X1..................................................................................................................... 6.9 X1 辅退...........................................................................................................6.10 X1 校正...........................................................................................................6.10 X2....................................................................................................................6.10 X2 辅退...........................................................................................................6.10 X2 校正...........................................................................................................6.11R1....................................................................................................................6.11R2....................................................................................................................6.11 A1(机械绕度补偿)............................................................................................6.11 6.6 加工数据........................................................................................................6.12压力...............................................................................................................6.12绕度补偿........................................................................................................6.12步序转换时间........................................ .......................................................6.12 压紧点.................................................. ........................................................6.12 变速点................................................................ ...........................................6.13 折弯时间.......................................................................... .............................6.13 慢速向上........................................................................................................6.13 速度...............................................................................................................6.13 辅助功能1到20..............................................................................................6.14 重复...............................................................................................................6.14 方向...............................................................................................................6.14 Ri内部半径.....................................................................................................6.15读者须知摘要本手册的内容仅适用于封面上指明的软件版本.本手册对某些功能的介绍可能有遗漏。
数控折弯机操作手册
DA-65操作手册第一章操作概览和一般介绍1.1 操作方式1.2 前面板1.3 编程方式1.3.1 帮助文本1.4 图形编程1.4.1 控制键* 二维产品图形光标控制* 二维产品水平成垂直投影1.5硬盘选择1.6以太网选择1.7软件版本1.8注意事项第二章产品图形/二维产品图形编辑2.1 介绍2.2 删除一个角成线段或插入一个角度2.3 精度选择2.4 大弧度2.5 产品参数2.6 说明* 参数解释（屏幕1.5/2.5）* 参数解释（屏幕1.6/2.6）* 参数解释（屏幕1.7/2.7）2.7 折弯步骤* 恢复一个折弯步骤* 最小X轴尺寸* 机床/模具选择* 折弯形成指示* 生产时间* 屏幕参数显示* 功能和控制键说明* 折弯步骤运算* 保存第三章用三维绘制/编辑一个产品（仅适用于DA69）第四章数据编程及编辑4.1 介绍* 一般参数的解释4.2 折弯编程* 折弯参数解释（屏幕3.2/4.2）* 折弯参数解释（屏幕3.3/4.3）* 折弯程序列表（屏幕4.6）* 结束参数修改/参数编辑（屏幕3.5/4.5）4.3 特殊编辑功能4.4 编辑注意事项第五章产品选择5.1介绍第一章操作概览和一般介绍1.1操作方式:系统有四种以下方式：手动方式在这种方式下可以编制单个折弯的所有参数，CNC被启动后所有参数激活，后挡料将到达编程位置，另外可以手动移动.编程方式在这种方式下您可以对折弯程序进行编程或编辑，并可以从软盘和附加存贮设备上读写自动方式选定的程序可以自动执行单步方式选定的程序可以一步一步地执行您可通过前面板上按键选择上述方式，同时这些按键上的LED批示灯亮表明选中该方式.1. 2 前面板前面板除了四种操作方式选择按钮外，还包括以下键键盘数字字母键小数点清除键回车键手轮，手动控制任意轴（Y轴和后挡料轴）光标方式控制包括帮助键（？）在页面右下角，若有“？” 符号，按下此键得到功能和参数解释。
功能键，这些键的功能显示在显示器屏幕最下行结束菜单程序 停止键 起动键1.3编程方式选择编程方式？S1 S1 S1 S1 S1 S1 S1 S1 EN I 0通过按下菜单数字键和回车键选择编程对象:1 + 回车键在屏幕上画产品图并计算折弯步骤2 + 回车键编辑你的产品图形并计算折弯步骤3 + 回车键创建一个新的CNC程序4 + 回车键编辑一个已有的CNC程序5 + 回车键从产品库中选择一个程序6 + 回车键从软盘上读写程序，软盘可插入系统后面驱动中7 + 回车键上模尺寸编程8 + 回车键下模尺寸编程9 + 回车键机床上部外形编程10 + 回车键机床工作台尺寸编程11 + 回车键程序参数编程从软盘续写模具参数、机床外形1.3.1帮助文本系统备有在线帮助文本，这种帮助文本在问号“？”出现在屏幕右下角时有效。
数控折弯机数控系统安全操作及保养规程
数控折弯机数控系统安全操作及保养规程1. 引言数控折弯机是一种用于金属板材弯曲加工的重要设备。
为确保数控折弯机的正常运行和操作人员的安全，本文档旨在提供数控折弯机数控系统的安全操作及保养规程。
2. 数控系统安全操作规程2.1 操作前准备在操作数控折弯机之前，需要进行以下准备工作： - 确保操作人员具有相关的技术培训和操作经验； - 检查数控折弯机及其周围是否有障碍物或杂物； - 检查数控系统的电源、气源等是否正常并连通；- 检查机床润滑系统是否正常，并添加润滑油。
2.2 操作过程在操作数控折弯机时，需要遵循以下操作规程： 1. 打开数控系统电源，按照正常操作程序启动系统。
2. 根据加工要求，选择正确的加工程序，并在数控系统中进行输入。
3. 检查数控系统参数是否正确，并根据加工要求进行调整。
4. 确认材料夹紧装置的可靠性，并将工件正确夹紧在工作台上。
5. 执行数控系统中设定的加工程序，观察折弯过程中的任何异常情况。
6. 在加工过程中，保持注意力集中，不离开操作台，随时准备停机。
7. 在加工完成后，关闭数控系统电源，并进行必要的清理工作。
2.3 安全注意事项在操作数控折弯机时，需要注意以下安全事项： - 操作人员应正确穿戴工作服和劳动防护用品，确保操作的安全性。
- 操作人员禁止戴手套、手表、项链等容易缠绕到机床的物品。
- 操作人员在操作过程中，应集中注意力，切勿走神或做其他与加工无关的事情。
- 禁止将手、脚或其他身体部位伸入机床的危险区域，以免发生意外伤害。
- 当数控折弯机发生异常情况时，应立即停机检查，并在确认故障排除后方可重新操作。
3. 数控系统保养规程3.1 日常保养为确保数控系统的正常运行，需要进行日常的保养工作： - 定期检查数控系统的电源、气源、润滑系统等是否正常工作。
- 定期清洁数控系统的外壳、按键、显示屏等，并确保无异物进入。
- 定期检查数控系统中的控制卡、线路连接等是否松动或损坏。
数控折弯机电气系统概述及操作说明

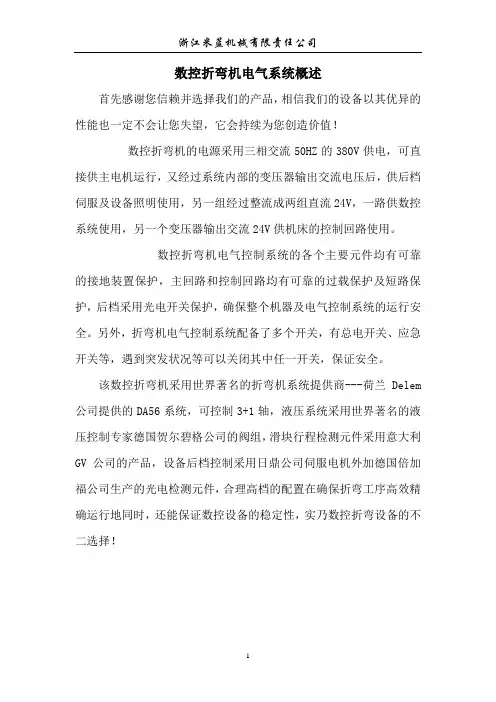

数控折弯机电气系统概述首先感谢您信赖并选择我们的产品，相信我们的设备以其优异的性能也一定不会让您失望，它会持续为您创造价值！数控折弯机的电源采用三相交流50HZ的380V供电，可直接供主电机运行，又经过系统内部的变压器输出交流电压后，供后档伺服及设备照明使用，另一组经过整流成两组直流24V，一路供数控系统使用，另一个变压器输出交流24V供机床的控制回路使用。
数控折弯机电气控制系统的各个主要元件均有可靠的接地装置保护，主回路和控制回路均有可靠的过载保护及短路保护，后档采用光电开关保护，确保整个机器及电气控制系统的运行安全。
另外，折弯机电气控制系统配备了多个开关，有总电开关、应急开关等，遇到突发状况等可以关闭其中任一开关，保证安全。
该数控折弯机采用世界著名的折弯机系统提供商---荷兰Delem 公司提供的DA56系统，可控制3+1轴，液压系统采用世界著名的液压控制专家德国贺尔碧格公司的阀组，滑块行程检测元件采用意大利GV公司的产品，设备后档控制采用日鼎公司伺服电机外加德国倍加福公司生产的光电检测元件，合理高档的配置在确保折弯工序高效精确运行地同时，还能保证数控设备的稳定性，实乃数控折弯设备的不二选择！数控折弯机安全操作规程1、操作人员必须经过专业培训，持证上岗，数控折弯机专人操作，在操作时，必须穿戴穿好劳保用品。
2.、操作人员在操作之前应穿戴劳动保护用品，并对机器和工作环境进行仔细检查，检查确认后方可开机操作。
（备注：检查的内容包括机器的设备性能，程序和模具的设置，机器的保养和交接班记录，发现异常应及时向领班汇报。
）3、机器的开机按以下步骤进行：1）启动机床总电源（备注：首次接入或主电源改变时首先应检查三相电源相序，确保主电机转向与标注一致。
）2）数控系统LCD显示面板自动打开，归零完毕后进入主菜单3）按下电箱上“油泵启动”按钮启动液压马达4）进入工作模式（手动、自动或单步模式）按下控制面板“启动”开关，机床将自行寻找参考点归零。
amada折弯机操作说明【最新精选】

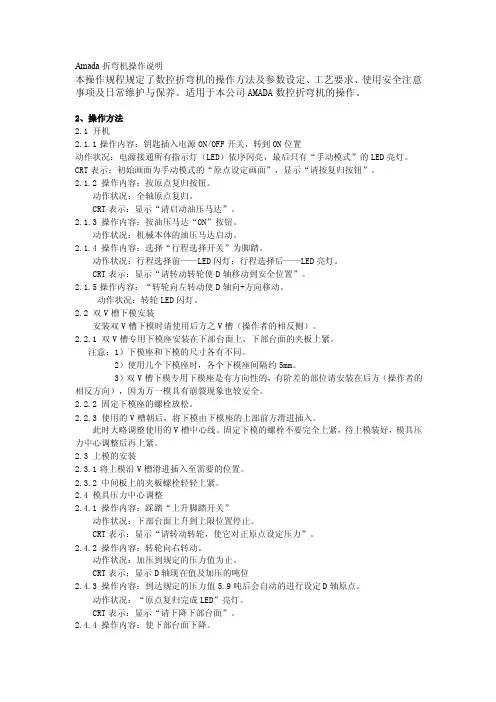

Amada折弯机操作说明本操作规程规定了数控折弯机的操作方法及参数设定、工艺要求、使用安全注意事项及日常维护与保养。
适用于本公司AMADA数控折弯机的操作。
2、操作方法2.1 开机2.1.1操作内容：钥匙插入电源ON/OFF开关，转到ON位置动作状况：电源接通所有指示灯（LED）依序闪亮，最后只有“手动模式”的LED亮灯。
CRT表示：初始画面为手动模式的“原点设定画面”，显示“请按复归按钮”。
2.1.2 操作内容：按原点复归按钮。
动作状况：全轴原点复归。
CRT表示：显示“请启动油压马达”。
2.1.3 操作内容：按油压马达“ON”按钮。
动作状况：机械本体的油压马达启动。
2.1.4 操作内容：选择“行程选择开关”为脚踏。
动作状况：行程选择前——LED闪灯；行程选择后——LED亮灯。
CRT表示：显示“请转动转轮使D轴移动到安全位置”。
2.1.5操作内容：“转轮向左转动使D轴向+方向移动。
动作状况：转轮LED闪灯。
2.2 双V槽下模安装安装双V槽下模时请使用后方之V槽（操作者的相反侧）。
2.2.1 双V槽专用下模座安装在下部台面上，下部台面的夹板上紧。
注意：1）下模座和下模的尺寸各有不同。
2）使用几个下模座时，各个下模座间隔约5mm。
3）双V槽下模专用下模座是有方向性的，有阶差的部位请安装在后方（操作者的相反方向），因为万一模具有崩裂现象也较安全。
2.2.2 固定下模座的螺栓放松。
2.2.3 使用的V槽朝后，将下模由下模座的上部前方滑进插入。
此时大略调整使用的V槽中心线。
固定下模的螺栓不要完全上紧，待上模装好，模具压力中心调整后再上紧。
2.3 上模的安装2.3.1将上模沿V槽滑进插入至需要的位置。
2.3.2 中间板上的夹板螺栓轻轻上紧。
2.4 模具压力中心调整2.4.1 操作内容：踩踏“上升脚踏开关”动作状况：下部台面上升到上限位置停止。
CRT表示：显示“请转动转轮，使它对正原点设定压力”。
2.4.2 操作内容：转轮向右转动。
数控折弯机S530中文手册
目录读者须知 (i)标记说明 (ii)打印协议 (iii)术语............................................ .. (iv)1 基本说明1……………………………………………………………………………………….1.11.1通电后滑块执行的操作 ………………………………………………………………..…1.1 1.1.1 滑块回参考点 ………………………………....………………………………...1.1 1.1.2 后挡料料回参考点 ……..……………………....……………………………….1.11.2 上模和下模列表 ………………………………………….....…....………………...…1.21.3 如何输入一个新的上模…………………………………....……….….……….………..1.7 1.3.1 要绘制的上模………………………………....…………....……………………1.91.3.2预设上模………………………………………....………………………………1.141.4如何输入一个新的上模….………………………………………………………………..1.151.4.1 要绘制的下模……………………………………………………………………1.171.4.2 预设下模…………………………………………………………………………1.242 基本说明2………………………………………………………………………………………..2.12.1 程序列表 …………………………………………………………………………………2.12.1.1 程序更新………………………………………………………………………….2.42.2 数值程序的输入 …………………………………………………………………………2.52.3 箱体的折弯制作……………………………………………………………………....…2.142.4 折弯步序自动计算……………………………………………………………………….2.152.5 材料列表 ………………………………………………………………………………...2.192.5.1 如何进入材料列表界面..……………………………………………………….2.212.5.2 如何使用材料列表……………………………………………..……………….2.212.6 系数……………………………………………………………………………………….2.212..6.1 如何进入校正系数页面………………………………………………………..2.222.7 内部半径校正 …………………………………………………………………………..2.232.8 计算延伸的DIN公式选择………………………………………………………………..2.232.8.1 程序检验…………………………………………………………………………2.23 3基本说明33.1 “加工机床”功能…………………………………………………………………………….,.3.13.1.1 如何激活”板金加工机床”功能 ………………………………………………….3.13.1.2 “新折弯”功能………………………………………………………………………3.13.1.3 强迫压边………………………..…………………………………………………3.23.2 新”机床功能”页面 …………………………………………………………………………3.34 内置CAD ………………………………………………………………………………………….4.14.1 简介 ……………………………………………………………….………….…………….4.14.2 绘制功能…………………………………………………….………..……………..………4.14.2.1 绘制数据的数值输入……………………………………….…………………….4.14.2.2 基本数据…………………………………………………………………………..4.24.3 绘制窗口 …………………………………………………………………………………...4.34.4 绘制数据输入……………………………………………………………………………….4.44.4.1如何以数值模式绘制图形…………………………………………………………4.45 存储数据管理………………………………………………………………………………………..5.15.1 输入 ………………………………………………………………………………………...5.15.2 存储设备 …………………………………………………………………………………...5.15.2.1 闪存……………………………………………………………………………....5.15.2.2 内部存储(缓冲RAM) ……………………………...…………………………....5.15.2.3 硬盘……………………………………………………………………………....5.15.2.4 软盘……………………………………………………………………………....5.15.3 数据的逻辑位置…...………………………………………………………………………..5.25.4 不同存储备间的数据交换...........................................................................................5.35.4.1 保存/载入配置参数...................................................................................5.45.4.2 保存/载入轴参数.......................................................................................5.65.4.3 保存/载入PILZ配置参数.................................................................................5.75.4.4 保存/载入上模 .........................................................................................5.85.4.5 保存/载入下模 .........................................................................................5.95.4.6 保存/载入所有模具.................................................................................5.105.4.7 保存/载入程序........................................................................................5.115.4.8 保存/载入所有程序.................................................................................5.135.5 向你推荐的安全保存..............................................................................................5.145.5.1 致折弯机制造商......................................................................................5.145.5.2 致最终用户.............................................................................................5.146. 程序数据说明.................................................................................................................... 6.16.1 域名部分....................................................................................................... 6.1名称...............................................................................................................6.1折弯...............................................................................................................6.1截面....................................................... .... ..................................................6.16.2 不可更改的辅助信息................................................................................... 6.26.3 截面加工数据...............................................................................................6.3板料. ................................................ ....... ................................................ 6.3完成板料........................................... ......... .............................................. 6.3测量法......................................................... ........ ..................................... 6.3长度.......................................................... .................................................. 6.4说明 .............. .......................................... .... ............................................ 6.46.4 基本数据..................................................................................................... 6.5宽度............................................................................................................ 6.5厚度............................................................................................................ 6.5压力............................................................................................................ 6.5材料.................................................................................................................. 6.6 下模.................................................................................................................. 6.6 槽口.................................................................................................................. 6.7 上模.................................................................................................................. 6.7 下模方向........................................................................................................... 6.7 上模方向.......................................................................................................... 6.7 6.5 轴数据和角度................................................................................................... 6.8角度Y1............................................................................................................. 6.8 Y1 下止点........................................................................................................ 6.8 Y1 校正............................................................................................................ 6.8 上止中心点........................................................................................................ 6.8 角度Y2 ............................................................................................................. 6.9 Y2下止点.......................................................................................................... 6.9 Y2 校正............................................................................................................ 6.9 X1..................................................................................................................... 6.9 X1 辅退...........................................................................................................6.10 X1 校正...........................................................................................................6.10 X2....................................................................................................................6.10 X2 辅退...........................................................................................................6.10 X2 校正...........................................................................................................6.11 R1....................................................................................................................6.11 R2....................................................................................................................6.11A1(机械绕度补偿)............................................................................................6.11 6.6 加工数据........................................................................................................6.12压力...............................................................................................................6.12 绕度补偿........................................................................................................6.12 步序转换时间........................................ .......................................................6.12 压紧点.................................................. ........................................................6.12 变速点................................................................ ...........................................6.13 折弯时间.......................................................................... .............................6.13 慢速向上........................................................................................................6.13 速度...............................................................................................................6.13 辅助功能1到20..............................................................................................6.14 重复...............................................................................................................6.14 方向...............................................................................................................6.14 Ri内部半径.....................................................................................................6.15读者须知摘要本手册的内容仅适用于封面上指明的软件版本.本手册对某些功能的介绍可能有遗漏。
数控折弯机操作手册1.27
数控折弯机操作手册DNC 600PS培训手册目录1．机床开关机的操作 1 2．机床的基本配置及主要配件的介绍 2 3．数控系统的操作 33..1按键功能的介绍3.1.1工作模式3.1.2指令3.1.3光标键3.1.4“手动操作”区域3.2主菜单页面的介绍3.3等级保护的介绍3.4.模具编程3.4.13.4.23.4.33.4.43.5产品编程3.5.1N页面的编程3.5.2P页面的编程3.5.33.5.43.6产品的校正3.6.13.6.23.7.系统报警信息说明3.8机床参数的说明4折弯过程常见问题处理排除4.1在自动方式折弯时若Y1 ,Y2 角度都没有到达目标值4.2在自动方式折弯滑块在下死点不能正常返程4.3折出的工件左右的尺寸误差大时:4.4在折弯过程中角度校正值偏大.4.5后挡料X轴的校正值偏大4.6当折弯使用后挡料退让功能时不能正常使用时5.数控折弯机常见故障及处理方法1.机床开关机1.1正常开机●打开机床的总电源开关(在电控箱的右侧面)待数控系统启动正常●按油泵启动接钮(数控系统下方),使电机运行正常●将数控系统进入半自动工作方按绿色的启动键,让其找参考点(必须得有一个完整的程序, 停止键必须按灭)●能正常滑块上行回参考点后挡料也能正常后行找参考点,使启动键上红色的指示灯熄灭后表示已完成开机1.2 机床上死点突然停电或人为强制断电的开机●如前所述待电源正常后,开起机床电源开启电机●进入数控系统的手动方式●脚踏下行(停止键上的灯必须熄灭)●机床上模下至下模的槽口内,然后再按正常的开机方式开机就可以了1.3关机●在数控系统的手动方式●脚踏下行(停止键上红色的灯必须熄灭)●机床上模下至下模的槽口内●按油泵停止按钮(在数控系统下方),选择退出,再关机床的总电源2.机床的配置及各个元件的功能2.1机床的配置●Y1轴控制机床左边油缸上下运动●Y2轴控制机床右边油缸上下运动●X轴控制后挡料装置前后运动●R轴控制后挡料装置上下运动●Cr轴控制机床工作台下面的补偿缸上下运动2.2电箱以外主要元件的功能及安装位置●光栅尺检测滑块位置,安装滑块的两侧的背面.Y1/Y2各一把●数控系统给机床的各个提供指令.使能.检测.计数.相当于人的大脑.安装在机床可移动的吊臂上.●油缸执行机床上/下运动的方向阀的控制,安装在侧板的正面.左右各一只.●主电机给液压元件提供压力源, 安装在油箱的后面●油泵给液压元件提供压力源, 安装在油箱的后面●主压力阀控制机床的主压力,安装在油泵上方的压力块●补偿阀给工作台油缸提供压力源, 安装在油泵上方的压力块●充液控制阀控制油缸上腔上充阀打开与关闭, 安装在油泵上方的压力块●比例阀控制机床上/下运动的方向阀,安装在主油缸的上方,在油缸的Y1Y2各一只.●快下阀控制机床快速下行的阀,安装的比例阀的旁.●X轴电机控制后挡料装置前后运动,安装在机床工作台的内侧.●R轴电机控制后挡料装置上下运动,安装在后挡料装置上.2.3电箱内主要元件的功能●QF1 主电机电源开关QF12 控制变压器电器开关●QF13 控制直流开关电源的电源QF14 控制风机及照明的电源●QF15 控制24V的交流QF2 控制伺服变压器电源●QF3 控制X轴伺服电源QF4 控制R轴伺服电源●KM1 控制主电机运行接触器KA1 数控系统上行继电器●KA2 数控系统下行继电器KA3 数控系统慢速继电器●VC1 提供24V直流电源TC1 控制变压器●TC2 伺服变压器MVP403压力,补偿阀信号放大器●PVR5 比例阀控制器X X轴伺服驱动器●R R轴伺服驱动器3.数控系统(600)操作说明3.1按键功能说明主菜单(进入各个菜单选项)产品列表键(产品保存页面)产品键(要自动计算展开长度折弯的编程方式)步序键(简易编程方式)校正键该键显示校正页面，该页面可对当前步序及整个产品做校正工作模式编程模式可输入，修改，读取数据，并储存，搜索和传输程序。
折弯机床的操作规程(3篇)
第1篇一、准备工作1. 操作人员必须熟悉本操作规程，了解折弯机床的结构、性能和操作方法。
2. 进入操作现场，应穿戴好劳动防护用品，如工作服、手套、安全帽等。
3. 检查折弯机床各部位是否完好，如发现异常情况，应立即停止操作，报告相关部门处理。
4. 检查电源、开关、线路和接地是否正常，确保安全。
5. 根据加工要求，选择合适的折弯模具，确保模具与板料厚度匹配。
二、操作步骤1. 启动机床：接通电源，打开钥匙开关，按油泵启动按钮。
2. 调整行程：根据板料厚度，调整上模行程，确保上模下行至最底部时，有一个板厚的间隙。
3. 调整折弯槽口：根据板料厚度，选择合适的折弯槽口，一般选择板厚的8倍宽度。
4. 调整后挡料：根据加工要求，调整后挡料位置，确保板料在折弯过程中稳定。
5. 折弯操作：踩下脚踏开关，开始折弯。
折弯过程中，注意观察板料状态，防止翘起伤人。
6. 折弯完成后，松开脚踏开关，停止折弯。
7. 检查折弯效果：检查折弯角度、尺寸是否符合要求，如不符合，重新调整模具或行程。
三、注意事项1. 操作过程中，严禁嬉戏打闹，保持场地干净整洁。
2. 操作时，严禁将手、脚伸入机床危险区域，防止发生意外伤害。
3. 多人操作时，要明确主操作者，并由主操作者控制脚踏开关。
4. 折弯时不准在上、下模之间堆放杂物和工量具。
5. 机床工作时，机床后部不允许站人。
6. 运转时发现工件或模具不正，应停车校正，严禁运转中用手校正以防伤手。
7. 禁止折超厚的铁板或淬过火的钢板、高级合金钢、方钢和超过板料折弯机性能的板料，以免损坏机床。
8. 定期检查上、下模具的重合度；压力表的指示是否符合规定。
9. 发生异常情况，应立即停机，检查原因并及时排除。
10. 关机前，要在两侧油缸下方的下模上放置木块，防止下模落下伤人。
四、安全操作规程1. 严格遵守机床工安全操作规程，按规定穿戴好劳动防护用品。
2. 启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是否在正确位置。
ESA数控折弯系统S中文操作手册v
(i).........................................................................................................ii ..................................................................................................................iv ....................................................................................................................................v .................................................................................................................1.1.................................................................................1.1........................................................................................1.1.............................................................................................1.1.......................................................................................................1.2..................................................................................................1.7...................................................................................................1.9...................................................................................................1.14.....................................................................................................1.15.....................................................................................................1.17..........................................................................................................1.24.................................................................................................................2.1.....................................................................................................................2.1..................................................................................................2.4......................................................................................................2.5......................................................................................................2.12....................................................2.182.5 .......................................................................2.212.6 ...........................................................................................................2.242.7 .......................................................................................................................2.242.8 ............................................................................................2.252.9 .................................................................................................................2.302.9.1 ..................................................................2.302.9.2 .................................................................2.31目录读者须知................标记说明.........................................................打印协议..........术语1 基本说明1..... 1.1通电后滑块执行的操作............... 1.1.1 滑块回参考点............. 1.1.2 后挡料料回参考点 1.2 上模和下模列表 1.3 如何输入一个新的上模 1.3.1 要绘制的上模 1.3.2预设上模1.4如何输入一个新的上模 1.4.1 要绘制的下模 1.4.2 预设下模2 基本说明2........... 2.1 程序列表 2.1.1 程序更新..........2.3 数值程序的输入.......图形编程入 ............ 2.4 折弯步序自动计算....................................................折弯步序手动计算................................箱体的折弯制作工作数据程序自动生成...................材料列表如何进入材料列表界面..............如何使用材料列表......................2.10 .............................................................................................................2.322.10.1 ..........................................................2.322.10.2 ..............................................................2.332.11 ............................................................................................2.342.11.1 ...................................................2.342.11.2 .........................................................2.352.12 ..........................................................................2.362.12.1 ..........................................................................................2.362.12.2 ....................................................................................2.372.13 .................................................................................................2.392.14 ..........................................................2.402.14.1 ..................................................................................................2.40.................................................................................................................3.13.1 .........................................................................................................3.13.2 ..........................................................................................3.93.2.1 ..................................................................3.93.2.2 .....................................................................3.103.2.3 ...................................................................3.103.2.4 .................................................................................3.103.2.5 .............................................3.103.3 ........................................................................................3.113.3.1 ................................................................3.113.3.2 ....................................................................3.133.3.3 ................................................................................3.143.4 ..................................................................................3.163.4.1 .........................................................3.163.4.2 ........................................................3.18角度校正如何进入角度校正................................如何使用角度校正.............................系数................................如何进入校正系数页面如何使用校正系数................................................................半自动模式校正................................半自动页面如何使用校正内部半径校正计算延伸的ＤＩＮ公式选择................................程序检验3基本说明3 工作列表默认设置页面如何进入默认设置页面如何创建一个新的默认程序如何启用／禁用默认数据如何保存默认数据如何从软盘下载默认数据................................折弯页面................................如何进入折弯页面............................如何使用折弯页面...........................如何创建一个新的程序新“一般数据”页面如何进入新“一般数据”页面如何使用校正折弯程序................................3.5 ........................................................................3.193.5.1 ................................................3.193.5.2 .............................................................................................3.193.5.3 .........................................................................................3.203.6 ........................................................................................................................3.213.7 ..........................................................................................3.223.8 ................................................................................................................3.233.9 .............................................................................3.273.9.1 ..............................................................3.273.10 ...........................................................................................3.293.11 ...............................................................................................3.314 CAD.....................................................................................................................4.14.1 .......................................................................................................................4.14.2 ................................................................................................................4.24.2.1 ...............................................................................4.24.2.2 .........................................................................4.34.2.3 .........................................................................................................4.34.3 ...................................................................................................................4.44.4 ............................................................................................................4.64.4.1 ......................................................................4.64.4.2 .............................................................................4.115 ..........................................................5.15.1 .......................................................................................................................5.15.2 ................................................................................................................5.15.2.1 ...................................................................................................................5.15.2.2 .............................................................................5.15.2.3 .............................................................................................................5.15.2.4 ..........................................................................................................5.1“钣金加工机床”功能...........................如何激活“钣金加工机床”功能........................“新折弯”功能强压折弯压紧最后折弯“机床功能”页面程序保存ＴＲＩＡ程序转换................................如何进入ＴＲＩＡ转换页面.........................新“模具”页面遥控程序选择内置简介绘制功能绘制数据的数值输入绘制数据的坐标输入基本数据绘制窗口绘制数据输入如何以数值模式绘制图形如何使用坐标设置ＷＩＮＤＯＷＳ ＮＣ 的存储数据管理.........................简介存储设备闪存内部存储（缓冲ＲＡＭ）硬盘软盘5.3 ...................................................................................................5.25.4 ............................................................................5.35.4.1........................................................5.45.4.2 ....................................................................5.65.4.3 ..........................................5.75.4.4 ...................................................................................5.85.4.5 ..........................................................................................5.95.4.6 ........................................................................................5.105.4.7 .......................................................................................5.115.4.8 .................................................................................5.135.5 ..........................................................................................5.145.5.1 ...................................5.145.5.2 ........................................................................5.146 ...................................................6.16.1 .......................................................................................................................6.16.2 ................................................................................................................6.16.2.1 ...................................................................................................................6.16.2.2 .............................................................................6.16.2.3 ..........................................................................................6.16.2.4 ..........................................................................................................6.16.3 ...................................................................................................6.26.4 ............................................................................6.36.4.1 ........................................................6.46.4.2 ....................................................................6.66.4.3 ..........................................6.76.4.4 ...................................................................................6.86.4.5 ..........................................................................................6.96.4.6 ........................................................................................6.106.4.7 .......................................................................................6.116.4.8.................................................................................6.136.5 ..........................................................................................6.146.5.1...................................6.146.5.2 ........................................................................6.147 ......................................................................................7.1数据的逻辑位置不同存储设备间的数据交换保存／载入配置参数................................保存／载入轴参数...........................保存／载入ＰＩＬＺ配置参数...........................保存／载入上模保存／载入下模保存／载入所有模具保存／载入程序保存／载入所有程序向您推荐的安全保存致折弯机制造商...........................................................致最终用户...........................不使用ＷＩＮＤＯＷＳ平台的数控的存储数据管理................简介存储设备内存内部存储（缓冲ＲＡＭ）ＳＳＤ（闪存硬盘）软盘数据的逻辑位置存储设备之间的数据交换保存／载入配置参数................................保存／载入轴参数保存／载入ＰＩＬＺ配置参数................................保存／载入上模保存／载入下模保存／载入所有模具保存／载入程序保存／载入所有程序向您推荐的安全保存...........致折弯机制造商........................................................致最终用户................................程序数据说明................................7.1 ..................................................................................................................7.1...........................................................................................................................7.1............................................................................................................................7.1........................................................................................................................7.17.2 ..............................................................7.27.3 ..............................................................................................................7.3................................................................................................................7.3.......................................................................................................................7.3.....................................................................................................................7.37.4 .........................................................................................................7.4...........................................................................................................................7.4.....................................................................................................................7.4.....................................................................................................................7.4.............................................................................................................................7.5....................................................................................................................7.5............................................................................................................................7.6.........................................................................................................................7.6..........................................................................................................................7.67.5 ............................................................................................7.7......................................................................................................................7.7............................................................................................7.7..............................................................................................................7.7......................................................................................................................7.7.....................................................................................................................7.8..............................................................................................................7.8X1................................................................................................................................7.8......................................................................................................................7.8...............................................................................................................7.9X2................................................................................................................................7.9......................................................................................................................7.9...............................................................................................................7.9R1..............................................................................................................................7.10R2..............................................................................................................................7.10Z1...............................................................................................................................7.10Z2...............................................................................................................................7.10...........................................................................................7.11域名部分名称折弯截面不可更改的辅助信息........................................板料数据已完成的板料特制板料尺寸基本数据宽度厚度抗拉强度材料模具位置下模槽口上模轴数据和角度.....................角度Ｙ１Ｙ１下止点...................Ｙ１校正角度Ｙ２Ｙ２下止点Ｙ２ 校正Ｘ１ 辅退Ｘ１ 校正Ｘ２ 辅退Ｘ２ 校正Ａ１ （机械挠度补偿）........................................................................................7.11.............................................................................................................7.11.............................................................................................................7.127.6 ..............................................................................................................7.13..........................................................................................7.13..........................................................................................................................7.13.......................................................................................................................7.13...........................................................................................7.13.....................................................................................................7.14........................................................................................7.14............................................................................................7.14................................................................................................7.14.........................................................................................................................7.15..................................................................................................7.15.............................................................................................................7.15......................................................................................................................7.16.........................................................................................................7.16Ａ１（Ｍ轴嵌入式折弯）Ａ１（匹配机１）Ａ２（匹配机２）加工数据上止点.............................压力挠度补偿步序转换时间压紧点变速点................................................................折弯时间.........................慢速向上................速度辅助功能１到２０重复方向Ｒｉ内部半径ù ùP.C. MS-DOS ®读者须知摘要本手册的内容仅适用于封面上指明的软件版本。
S530折弯机 中文操作手册
ESAESA/Gv s.r.l elettrosistemiapplocati 操作手册折弯机数控系统 KVARA Duemlia 2005C/S530折弯机数控系统=== COMPANY WITH QUALITY SYSTEM CERTIFIED BY DNV ISO 9001===We provide high technical & excellent service for you目录读者须知 (i)标记说明 (ii)打印协议 (iii)术语............................................ .. (iv)1 基本说明1……………………………………………………………………………………….1.11.1通电后滑块执行的操作………………………………………………………………..…1.11.1.1 滑块回参考点………………………………....………………………………...1.11.1.2 后挡料料回参考点……..……………………....……………………………….1.11.2 上模和下模列表………………………………………….....…....………………...…1.21.3 如何输入一个新的上模…………………………………....……….….……….………..1.71.3.1 要绘制的上模………………………………....…………....……………………1.91.3.2预设上模………………………………………....………………………………1.141.4如何输入一个新的上模….………………………………………………………………..1.151.4.1 要绘制的下模……………………………………………………………………1.171.4.2 预设下模…………………………………………………………………………1.242 基本说明2………………………………………………………………………………………..2.12.1 程序列表…………………………………………………………………………………2.12.1.1 程序更新………………………………………………………………………….2.42.2 数值程序的输入…………………………………………………………………………2.52.3 箱体的折弯制作……………………………………………………………………....…2.142.4 折弯步序自动计算……………………………………………………………………….2.152.5 材料列表………………………………………………………………………………...2.192.5.1 如何进入材料列表界面..……………………………………………………….2.212.5.2 如何使用材料列表……………………………………………..……………….2.212.6 系数……………………………………………………………………………………….2.212..6.1 如何进入校正系数页面………………………………………………………..2.222.7 内部半径校正…………………………………………………………………………..2.232.8 计算延伸的DIN公式选择………………………………………………………………..2.232.8.1 程序检验…………………………………………………………………………2.23 3基本说明33.1 “加工机床”功能…………………………………………………………………………….,.3.13.1.1 如何激活”板金加工机床”功能………………………………………………….3.13.1.2 “新折弯”功能………………………………………………………………………3.13.1.3 强迫压边………………………..…………………………………………………3.23.2 新”机床功能”页面…………………………………………………………………………3.34 内置CAD ………………………………………………………………………………………….4.14.1 简介……………………………………………………………….………….…………….4.14.2 绘制功能…………………………………………………….………..……………..………4.14.2.1 绘制数据的数值输入……………………………………….…………………….4.14.2.2 基本数据…………………………………………………………………………..4.24.3 绘制窗口…………………………………………………………………………………...4.34.4 绘制数据输入……………………………………………………………………………….4.44.4.1如何以数值模式绘制图形…………………………………………………………4.45 存储数据管理………………………………………………………………………………………..5.15.1 输入………………………………………………………………………………………...5.15.2 存储设备…………………………………………………………………………………...5.15.2.1 闪存……………………………………………………………………………....5.15.2.2 内部存储(缓冲RAM) ……………………………...…………………………....5.15.2.3 硬盘……………………………………………………………………………....5.15.2.4 软盘……………………………………………………………………………....5.15.3 数据的逻辑位置…...………………………………………………………………………..5.25.4 不同存储备间的数据交换...........................................................................................5.35.4.1 保存/载入配置参数...................................................................................5.45.4.2 保存/载入轴参数.......................................................................................5.65.4.3 保存/载入PILZ配置参数.................................................................................5.75.4.4 保存/载入上模 .........................................................................................5.85.4.5 保存/载入下模 .........................................................................................5.95.4.6 保存/载入所有模具.................................................................................5.105.4.7 保存/载入程序........................................................................................5.115.4.8 保存/载入所有程序.................................................................................5.135.5 向你推荐的安全保存..............................................................................................5.145.5.1 致折弯机制造商......................................................................................5.145.5.2 致最终用户.............................................................................................5.146. 程序数据说明.................................................................................................................... 6.16.1 域名部分....................................................................................................... 6.1名称...............................................................................................................6.1折弯...............................................................................................................6.1截面....................................................... .... ..................................................6.16.2 不可更改的辅助信息................................................................................... 6.26.3 截面加工数据...............................................................................................6.3板料. ................................................ ....... ................................................ 6.3完成板料........................................... ......... .............................................. 6.3测量法......................................................... ........ ..................................... 6.3长度.......................................................... .................................................. 6.4说明.............. .......................................... .... ............................................ 6.46.4 基本数据..................................................................................................... 6.5宽度............................................................................................................ 6.5厚度............................................................................................................ 6.5压力............................................................................................................ 6.5材料.................................................................................................................. 6.6 下模.................................................................................................................. 6.6 槽口.................................................................................................................. 6.7 上模.................................................................................................................. 6.7 下模方向........................................................................................................... 6.7 上模方向.......................................................................................................... 6.7 6.5 轴数据和角度................................................................................................... 6.8角度Y1............................................................................................................. 6.8 Y1 下止点........................................................................................................ 6.8 Y1 校正............................................................................................................ 6.8 上止中心点........................................................................................................ 6.8 角度Y2 ............................................................................................................. 6.9 Y2下止点.......................................................................................................... 6.9 Y2 校正............................................................................................................ 6.9 X1..................................................................................................................... 6.9 X1 辅退...........................................................................................................6.10 X1 校正...........................................................................................................6.10 X2....................................................................................................................6.10 X2 辅退...........................................................................................................6.10 X2 校正...........................................................................................................6.11R1....................................................................................................................6.11R2....................................................................................................................6.11 A1(机械绕度补偿)............................................................................................6.11 6.6 加工数据........................................................................................................6.12压力...............................................................................................................6.12绕度补偿........................................................................................................6.12步序转换时间........................................ .......................................................6.12 压紧点.................................................. ........................................................6.12 变速点................................................................ ...........................................6.13 折弯时间.......................................................................... .............................6.13 慢速向上........................................................................................................6.13 速度...............................................................................................................6.13 辅助功能1到20..............................................................................................6.14 重复...............................................................................................................6.14 方向...............................................................................................................6.14 Ri内部半径.....................................................................................................6.15读者须知摘要本手册的内容仅适用于封面上指明的软件版本.本手册对某些功能的介绍可能有遗漏。
ESA数控折弯系统S540_550中文操作手册v1
(i).........................................................................................................ii ..................................................................................................................iv ....................................................................................................................................v .................................................................................................................1.1.................................................................................1.1........................................................................................1.1.............................................................................................1.1.......................................................................................................1.2..................................................................................................1.7...................................................................................................1.9...................................................................................................1.14.....................................................................................................1.15.....................................................................................................1.17..........................................................................................................1.24.................................................................................................................2.1.....................................................................................................................2.1..................................................................................................2.4......................................................................................................2.5......................................................................................................2.12....................................................2.182.5 .......................................................................2.212.6 ...........................................................................................................2.242.7 .......................................................................................................................2.242.8 ............................................................................................2.252.9 .................................................................................................................2.302.9.1 ..................................................................2.302.9.2 .................................................................2.31目录读者须知................标记说明.........................................................打印协议..........术语1 基本说明1..... 1.1通电后滑块执行的操作............... 1.1.1 滑块回参考点............. 1.1.2 后挡料料回参考点 1.2 上模和下模列表 1.3 如何输入一个新的上模 1.3.1 要绘制的上模 1.3.2预设上模1.4如何输入一个新的上模 1.4.1 要绘制的下模 1.4.2 预设下模2 基本说明2........... 2.1 程序列表 2.1.1 程序更新..........2.3 数值程序的输入.......图形编程入 ............ 2.4 折弯步序自动计算....................................................折弯步序手动计算................................箱体的折弯制作工作数据程序自动生成...................材料列表如何进入材料列表界面..............如何使用材料列表......................2.10 .............................................................................................................2.322.10.1 ..........................................................2.322.10.2 ..............................................................2.332.11 ............................................................................................2.342.11.1 ...................................................2.342.11.2 .........................................................2.352.12 ..........................................................................2.362.12.1 ..........................................................................................2.362.12.2 ....................................................................................2.372.13 .................................................................................................2.392.14 ..........................................................2.402.14.1 ..................................................................................................2.40.................................................................................................................3.13.1 .........................................................................................................3.13.2 ..........................................................................................3.93.2.1 ..................................................................3.93.2.2 .....................................................................3.103.2.3 ...................................................................3.103.2.4 .................................................................................3.103.2.5 .............................................3.103.3 ........................................................................................3.113.3.1 ................................................................3.113.3.2 ....................................................................3.133.3.3 ................................................................................3.143.4 ..................................................................................3.163.4.1 .........................................................3.163.4.2 ........................................................3.18角度校正如何进入角度校正................................如何使用角度校正.............................系数................................如何进入校正系数页面如何使用校正系数................................................................半自动模式校正................................半自动页面如何使用校正内部半径校正计算延伸的ＤＩＮ公式选择................................程序检验3基本说明3 工作列表默认设置页面如何进入默认设置页面如何创建一个新的默认程序如何启用／禁用默认数据如何保存默认数据如何从软盘下载默认数据................................折弯页面................................如何进入折弯页面............................如何使用折弯页面...........................如何创建一个新的程序新“一般数据”页面如何进入新“一般数据”页面如何使用校正折弯程序................................3.5 ........................................................................3.193.5.1 ................................................3.193.5.2 .............................................................................................3.193.5.3 .........................................................................................3.203.6 ........................................................................................................................3.213.7 ..........................................................................................3.223.8 ................................................................................................................3.233.9 .............................................................................3.273.9.1 ..............................................................3.273.10 ...........................................................................................3.293.11 ...............................................................................................3.314 CAD.....................................................................................................................4.14.1 .......................................................................................................................4.14.2 ................................................................................................................4.24.2.1 ...............................................................................4.24.2.2 .........................................................................4.34.2.3 .........................................................................................................4.34.3 ...................................................................................................................4.44.4 ............................................................................................................4.64.4.1 ......................................................................4.64.4.2 .............................................................................4.115 ..........................................................5.15.1 .......................................................................................................................5.15.2 ................................................................................................................5.15.2.1 ...................................................................................................................5.15.2.2 .............................................................................5.15.2.3 .............................................................................................................5.15.2.4 ..........................................................................................................5.1“钣金加工机床”功能...........................如何激活“钣金加工机床”功能........................“新折弯”功能强压折弯压紧最后折弯“机床功能”页面程序保存ＴＲＩＡ程序转换................................如何进入ＴＲＩＡ转换页面.........................新“模具”页面遥控程序选择内置简介绘制功能绘制数据的数值输入绘制数据的坐标输入基本数据绘制窗口绘制数据输入如何以数值模式绘制图形如何使用坐标设置ＷＩＮＤＯＷＳ ＮＣ 的存储数据管理.........................简介存储设备闪存内部存储（缓冲ＲＡＭ）硬盘软盘5.3 ...................................................................................................5.25.4 ............................................................................5.35.4.1........................................................5.45.4.2 ....................................................................5.65.4.3 ..........................................5.75.4.4 ...................................................................................5.85.4.5 ..........................................................................................5.95.4.6 ........................................................................................5.105.4.7 .......................................................................................5.115.4.8 .................................................................................5.135.5 ..........................................................................................5.145.5.1 ...................................5.145.5.2 ........................................................................5.146 ...................................................6.16.1 .......................................................................................................................6.16.2 ................................................................................................................6.16.2.1 ...................................................................................................................6.16.2.2 .............................................................................6.16.2.3 ..........................................................................................6.16.2.4 ..........................................................................................................6.16.3 ...................................................................................................6.26.4 ............................................................................6.36.4.1 ........................................................6.46.4.2 ....................................................................6.66.4.3 ..........................................6.76.4.4 ...................................................................................6.86.4.5 ..........................................................................................6.96.4.6 ........................................................................................6.106.4.7 .......................................................................................6.116.4.8.................................................................................6.136.5 ..........................................................................................6.146.5.1...................................6.146.5.2 ........................................................................6.147 ......................................................................................7.1数据的逻辑位置不同存储设备间的数据交换保存／载入配置参数................................保存／载入轴参数...........................保存／载入ＰＩＬＺ配置参数...........................保存／载入上模保存／载入下模保存／载入所有模具保存／载入程序保存／载入所有程序向您推荐的安全保存致折弯机制造商...........................................................致最终用户...........................不使用ＷＩＮＤＯＷＳ平台的数控的存储数据管理................简介存储设备内存内部存储（缓冲ＲＡＭ）ＳＳＤ（闪存硬盘）软盘数据的逻辑位置存储设备之间的数据交换保存／载入配置参数................................保存／载入轴参数保存／载入ＰＩＬＺ配置参数................................保存／载入上模保存／载入下模保存／载入所有模具保存／载入程序保存／载入所有程序向您推荐的安全保存...........致折弯机制造商........................................................致最终用户................................程序数据说明................................7.1 ..................................................................................................................7.1...........................................................................................................................7.1............................................................................................................................7.1........................................................................................................................7.17.2 ..............................................................7.27.3 ..............................................................................................................7.3................................................................................................................7.3.......................................................................................................................7.3.....................................................................................................................7.37.4 .........................................................................................................7.4...........................................................................................................................7.4.....................................................................................................................7.4.....................................................................................................................7.4.............................................................................................................................7.5....................................................................................................................7.5............................................................................................................................7.6.........................................................................................................................7.6..........................................................................................................................7.67.5 ............................................................................................7.7......................................................................................................................7.7............................................................................................7.7..............................................................................................................7.7......................................................................................................................7.7.....................................................................................................................7.8..............................................................................................................7.8X1................................................................................................................................7.8......................................................................................................................7.8...............................................................................................................7.9X2................................................................................................................................7.9......................................................................................................................7.9...............................................................................................................7.9R1..............................................................................................................................7.10R2..............................................................................................................................7.10Z1...............................................................................................................................7.10Z2...............................................................................................................................7.10...........................................................................................7.11域名部分名称折弯截面不可更改的辅助信息........................................板料数据已完成的板料特制板料尺寸基本数据宽度厚度抗拉强度材料模具位置下模槽口上模轴数据和角度.....................角度Ｙ１Ｙ１下止点...................Ｙ１校正角度Ｙ２Ｙ２下止点Ｙ２ 校正Ｘ１ 辅退Ｘ１ 校正Ｘ２ 辅退Ｘ２ 校正Ａ１ （机械挠度补偿）........................................................................................7.11.............................................................................................................7.11.............................................................................................................7.127.6 ..............................................................................................................7.13..........................................................................................7.13..........................................................................................................................7.13.......................................................................................................................7.13...........................................................................................7.13.....................................................................................................7.14........................................................................................7.14............................................................................................7.14................................................................................................7.14.........................................................................................................................7.15..................................................................................................7.15.............................................................................................................7.15......................................................................................................................7.16.........................................................................................................7.16Ａ１（Ｍ轴嵌入式折弯）Ａ１（匹配机１）Ａ２（匹配机２）加工数据上止点.............................压力挠度补偿步序转换时间压紧点变速点................................................................折弯时间.........................慢速向上................速度辅助功能１到２０重复方向Ｒｉ内部半径ù ùP.C. MS-DOS ®读者须知摘要本手册的内容仅适用于封面上指明的软件版本。
折弯机操作规程完本
折弯机操作规程完本一、操作前的准备工作1.检查折弯机的开关、按钮、电源线等是否完好，并确保电源开关处于关闭状态。
2.检查折弯机的油液、润滑装置等是否正常，必要时进行加油、润滑。
3.检查折弯机的床身、模具等部件是否存在损坏或异物，必要时进行修复或清理。
4.确定所需折弯材料的尺寸、数量和工艺要求，并准备好所需工具。
二、操作时的安全注意事项1.操作前需穿戴好劳动防护用品，如防护眼镜、防护耳罩、防滑鞋等。
2.遵守操作人员的指导，听从折弯机操作人员的指挥，不得贸然操作。
3.注意操作环境的安全，保持工作区域整洁、干燥，防止绊倒或滑倒。
4.使用前要仔细阅读折弯机的使用说明书，熟悉折弯机的结构、性能等。
5.操作时要稳定、平稳地握住折弯材料，避免材料滑动或溜出。
6.使用时，要逐步增加和减小折弯机的速度和力度，避免突然加速或减速造成安全隐患。
7.操作时要有足够的力度和准确的判断，避免材料过度或不足折弯，造成材料损坏或工件不合格。
8.操作时要保持注意力集中，不得分心或随意交谈，确保操作的稳定性和安全性。
三、操作后的整理工作1.操作结束后，关闭折弯机的电源开关，并拔掉电源线，确保操作环境的安全。
2.清理折弯机的工作台、床身、模具等部件上的油污、碎屑等，保持工作环境整洁。
3.检查折弯机的关键部件是否有松动、磨损等现象，如有必要及时报修或更换。
4.存放好折弯机的工具和附件，确保下次使用时能够方便取用。
5.定期进行折弯机的维护保养，如更换润滑油、清理过滤器等，延长折弯机的使用寿命。
6.定期对折弯机进行自检和维修，保证折弯机的正常运行和安全使用。
以上是折弯机操作规程的要点，操作人员在使用折弯机时应严格遵守以上规程，确保操作安全和工件质量。
对于不了解或不熟悉折弯机的人员，应接受专业的培训和指导，不得擅自进行操作。
同时，定期检查折弯机的安全性能，确保折弯机的正常运行。
amada折弯机操作说明【最新精选】
Amada折弯机操作说明本操作规程规定了数控折弯机的操作方法及参数设定、工艺要求、使用安全注意事项及日常维护与保养。
适用于本公司AMADA数控折弯机的操作。
2、操作方法2.1 开机2.1.1操作内容：钥匙插入电源ON/OFF开关，转到ON位置动作状况：电源接通所有指示灯（LED）依序闪亮，最后只有“手动模式”的LED亮灯。
CRT表示：初始画面为手动模式的“原点设定画面”，显示“请按复归按钮”。
2.1.2 操作内容：按原点复归按钮。
动作状况：全轴原点复归。
CRT表示：显示“请启动油压马达”。
2.1.3 操作内容：按油压马达“ON”按钮。
动作状况：机械本体的油压马达启动。
2.1.4 操作内容：选择“行程选择开关”为脚踏。
动作状况：行程选择前——LED闪灯；行程选择后——LED亮灯。
CRT表示：显示“请转动转轮使D轴移动到安全位置”。
2.1.5操作内容：“转轮向左转动使D轴向+方向移动。
动作状况：转轮LED闪灯。
2.2 双V槽下模安装安装双V槽下模时请使用后方之V槽（操作者的相反侧）。
2.2.1 双V槽专用下模座安装在下部台面上，下部台面的夹板上紧。
注意：1）下模座和下模的尺寸各有不同。
2）使用几个下模座时，各个下模座间隔约5mm。
3）双V槽下模专用下模座是有方向性的，有阶差的部位请安装在后方（操作者的相反方向），因为万一模具有崩裂现象也较安全。
2.2.2 固定下模座的螺栓放松。
2.2.3 使用的V槽朝后，将下模由下模座的上部前方滑进插入。
此时大略调整使用的V槽中心线。
固定下模的螺栓不要完全上紧，待上模装好，模具压力中心调整后再上紧。
2.3 上模的安装2.3.1将上模沿V槽滑进插入至需要的位置。
2.3.2 中间板上的夹板螺栓轻轻上紧。
2.4 模具压力中心调整2.4.1 操作内容：踩踏“上升脚踏开关”动作状况：下部台面上升到上限位置停止。
CRT表示：显示“请转动转轮，使它对正原点设定压力”。
2.4.2 操作内容：转轮向右转动。
数控折弯工安全操作规程模版
数控折弯工安全操作规程模版第一章总则第一条为了确保数控折弯工作过程中的安全，保护操作人员的生命安全和身体健康，规范数控折弯工作流程，特制定本安全操作规程。
第二条本规程适用于所有从事数控折弯工作的操作人员。
第三条操作人员在进行数控折弯工作前，应熟悉本规程，并按照规程进行操作。
第四条操作人员应严格遵守国家相关的安全生产法律法规和公司的安全生产制度，落实安全生产责任。
第五条操作人员应具备相应的岗位技能，接受专业的培训和考核合格后方可从事数控折弯工作。
第六条操作人员应使用符合要求的工具设备，在工作过程中做好防护措施，确保安全生产。
第二章安全操作要求第七条操作人员在工作前应检查数控折弯机及其周边环境的安全状况，确保设备和场地符合要求。
第八条操作人员应在设备旁设置明显的安全警示标识，提醒他人注意安全。
第九条操作人员应穿戴符合安全要求的劳保用品，如防护鞋、防护手套、防护眼镜等。
第十条所有工具、模具和载荷必须符合规格要求，并经过检查合格后才能使用。
第十一条在操作数控折弯机时，操作人员应保持集中注意力，不得受过度疲劳或酒精、药物等影响。
第十二条操作人员应按照规定的程序进行操作，严禁擅自更改设置参数或操作方式。
第三章安全操作流程第十三条数控折弯工作流程应按照以下步骤进行：（一）设备启动前检查：操作人员应检查数控折弯机的各项参数和安全装置是否正常运行。
（二）工件准备：操作人员应将待加工工件进行清洁和标记，并按照要求进行装夹。
（三）设备开机操作：开机前，操作人员应确认数控程序和参数设置正确无误，按照设备操作手册进行开机操作。
（四）生产操作：根据加工要求，操作人员应控制好送料速度、刀具速度和叠合速度，并及时观察加工质量。
（五）工件卸载：加工完成后，操作人员应按照要求将工件从数控折弯机上卸下，并进行清洁和标记。
（六）设备关机操作：关机前，操作人员应先停止所有移动部件的运动，然后按照设备操作手册进行关机操作。
第十四条操作人员在操作数控折弯机时，应注意以下事项：（一）严禁在设备运行中触摸移动部件，以免造成伤害。
数控折弯机操作规程1
数控折弯机操作规程1***金属制品厂作业指导书文件编号:标题版号: 分发日期:数控折弯机操作规程页码:1/2 分发编号:1、目的:为规范设备操作～确保操作人员操作安全和设备运行安全～保证生产顺畅正常运作～特制定该规程。
2、施用范围:环城厂所属RG-100数控折弯机及相关操作人员。
3、规程内容:3.1工作前:3.1.1收拾工作地点～从折弯机工作台上将与工作无关的物件收拾干净～将待折弯毛坯摆放整齐～准备好工作中所需的工具～卡尺角度尺等。
3.1.2检查折弯机磨擦部分润滑情况并使各润滑点充分润滑～贮油室贮油充足。
3.1.3开机、启动液压马达～然后启动定位原点复位～手摇上限转盘使压力复位到5.9，7Ton为准.3.1.4 根据材质料厚及折弯线长度及折弯角度刀具等调整机床参数。
3.2在工作时应注意:3.2.1 必须要树立安全第一、质量第一的意识,确保安全文明生产,这里的安全包括操作者自身安全、机床安全和刀具安全等。
3.2.2定时压送润滑油,检查各油管防止漏油。
3.2.3工作时双手扶正零件～靠紧定位但不能用力过大～对于大件折弯时要侧身站立～以免折弯时零件翘起刮伤脸面。
3.2.4零件扶正扶稳后用脚采踏板～使工作台平稳匀速上下运动～脚采踏板前一定要让手离开刀口。
3.2.5发现折弯机工作不正常时～应立即停机～(严重异常按“紧急停止”按扭)找出原因～消除故障才能进行正常折弯工作。
3.3折弯机的调整及起动按下列顺序进行:3.3.1安装折弯刀具～先把上刀用夹板稍稍夹紧～把下模放在工作台上～让下模刀槽与上刀对正～然后轻踩脚踏板让上刀慢慢下降找正下模～到达下死点后编写审核批准***金属制品厂作业指导书文件编号:标题版号: 分发日期:数控折弯机操作规程页码:2/2 分发编号:踩住脚踏板紧固上模～然后松开脚踏板。
再次重复上述操作～到达下死点后踩住脚踏板紧固下刀模。
4.3工作完毕后:3.4.1关闭电源。
3.4.2收拾工具、量具～用抹布揩试机床电脑显示屏和工作台及折弯上下模～对暂时不用的刀具摆放整齐并涂油。
