高中物理动态分析专题
高中物理必修三 新教材学习笔记 第12章 专题强化9 闭合电路的动态分析 含有电容器的电路 故障分析
专题强化9闭合电路的动态分析含有电容器的电路故障分析[学习目标] 1.会应用闭合电路的欧姆定律分析闭合电路的动态问题(重难点)。
2.会分析含有电容器的电路问题(重难点)。
3.会结合闭合电路欧姆定律和部分电路欧姆定律分析电路故障(难点)。
一、闭合电路的动态分析在如图所示的电路中，当滑动变阻器的滑片P向右滑动时，回路的总电流、路端电压如何变化？通过R1、R2和滑动变阻器的电流如何变化，它们两端的电压如何变化？________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________闭合电路动态问题的分析方法1．程序法：遵循“局部—整体—局部”的思路，按以下步骤分析(如图)：2．结论法——“串反并同”“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大。
“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小。
3．极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使其电阻最大或电阻为零，画等效电路图分析各电学量的变化情况。
例1如图所示电路中，当开关S闭合，滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是( )A ．电压表示数变大，通过灯L 1的电流变大，灯L 2变亮B ．电压表示数变小，通过灯L 1的电流变小，灯L 2变暗C ．电压表示数变大，通过灯L 2的电流变小，灯L 1变亮D ．电压表示数变小，通过灯L 2的电流变大，灯L 1变暗针对训练1 如图所示，E 为内阻不能忽略的电源，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为理想电压表与电流表。
高中物理受力分析(动态平衡问题)超精辟
做题技巧:高中物理受力分析(动态平衡问题一般有三种做法，一种是用矢量三角形也是本次专题所讲解的内容，另外两种分别是用相似三角形和动态圆，我们下次讲解)动态平衡（矢量三角形）的做法分为以下几步：1、找一个大小和方向都不改变的力（一般为重力）2、找另外一个力（方向不变，大小在改变）3、第三个力，可以看这个力是怎样转动的，或者看这个力与水平方向上或者竖直方向上的夹角怎么改变。
因为是受到三个力，三个力平移到一个三角形里面满足首尾相连的矢量三角形，故边长边长则力变大，否则反之。
三、单选题(共15小题)1.如图所示，保持θ不变，将B点向上移，则BO绳的拉力将：A．逐渐减小B．逐渐增大C．先减小后增大D．先增大后减小例如：1、保持重力的大小方向不变，画出F1（OC方向上的力）2、保持角度θ不变，即AO方向上的力的方向不变3、B点上移，即BO与竖直方向上夹角变小接下来只需要构建矢量三角形即可，得出边长的变化关系进而得出力的变化关系2.如图，用两根等长轻绳将木板悬挂在竖直木桩上的等高的两点，制成一简易秋千．某次维修时将两绳各剪去一小段，但仍保持等长且悬挂点不变．木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后()A．F1不变，F2变大B．F1不变，F2变小C．F1变大，F2变大D．F1变小，F2变小3.将两个质量均为m的小球a、b用细线相连后，再用细线悬挂于O点，如图所示．用力F拉小球b，使两个小球都处于静止状态，且细线Oa与竖直方向的夹角保持θ＝60°，则F的最小值为()A． B．mgC．D．4.如图所示，轻绳的两端分别系在圆环A和小球B上，圆环A套在粗糙的水平直杆MN上．现用水平力F拉着绳子上的一点O，使小球B从图中实线位置缓慢上升到虚线位置，但圆环A始终保持在原位置不动．则在这一过程中，环对杆的摩擦力F f和环对杆的压力F N的变化情况是()A．F f不变，F N不变B．F f增大，F N不变C．F f增大，F N减小D．F f不变，F N减小5.如图所示，一小球用轻绳悬于O点，用力F拉住小球，使悬线保持偏离竖直方向60°角，且小球始终处于平衡状态．为了使F有最小值，F与竖直方向的夹角θ应该是()A． 90°B． 45°C． 30°D． 0°6.如图所示，在倾角为α的斜面上，放一质量为m的小球，小球被竖直的木板挡住，不计摩擦，则球对挡板的压力是()A．mg cosαB．mg tanαC．D．mg7.一个挡板固定于光滑水平地面上，截面为圆的柱状物体甲放在水平面上，半径与甲相等的光滑圆球乙被夹在甲与挡板之间，没有与地面接触而处于静止状态，如图所示．现在对甲施加一个水平向左的力F，使甲沿地面极其缓慢地移动，直至甲与挡板接触为止．设乙对挡板的压力F1，甲对地面的压力为F2，在此过程中()A．F1缓慢增大，F2缓慢增大B．F1缓慢增大，F2不变C．F1缓慢减小，F2不变D．F1缓慢减小，F2缓慢增大8.如图所示，一定质量的物体通过轻绳悬挂，结点为O.人沿水平方向拉着OB绳，物体和人均处于静止状态．若人的拉力方向不变，缓慢向左移动一小段距离，下列说法正确的是()A．OA绳中的拉力先减小后增大B．OB绳中的拉力不变C．人对地面的压力逐渐减小D．地面给人的摩擦力逐渐增大9.如图所示，小球用细绳系住，绳的另一端固定于O点．现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是()A．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大10.如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个轻质圆环上，圆环套在粗糙水平杆MN上．现用水平力F拉绳上一点，使物体处于图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来的位置不动．在这一过程中，水平拉力F、环与杆的摩擦力F f和环对杆的压力F N的变化情况是()A．F逐渐增大，F f保持不变，F N逐渐增大B．F逐渐增大，F f逐渐增大，F N保持不变C．F逐渐减小，F f逐渐增大，F N逐渐减小D．F逐渐减小，F f逐渐减小，F N保持不变11.如图所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O点转至水平位置，则此过程中球对挡板的压力F1和球对斜面的压力F2的变化情况是()A．F1先增大后减小，F2一直减小B．F1先减小后增大，F2一直减小C．F1和F2都一直减小D．F1和F2都一直增大12.如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是()A．F1增大，F2减小B．F1增大，F2增大C．F1减小，F2减小D．F1减小，F2增大13.如图所示，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为F N1，球对木板的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中() A．F N1始终减小，F N2始终增大B．F N1始终减小，F N2始终减小C．F N1先增大后减小，F N2始终减小D．F N1先增大后减小，F N2先减小后增大14.半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN.在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态．如图所示是这个装置的纵截面图．若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止．在此过程中，下列说法中正确的是()A．MN对Q的弹力逐渐减小B．地面对P的摩擦力逐渐增大C．P、Q间的弹力先减小后增大D．Q所受的合力逐渐增大15.如图所示，用OA、OB两根轻绳将物体悬于两竖直墙之间，开始时OB绳水平．现保持O点位置不变，改变OB 绳长使绳端由B点缓慢上移至B′点，此时绳OB′与绳OA之间的夹角θ<90°.设此过程中绳OA、OB的拉力分别为FOA、FOB，下列说法正确的是()A．FOA逐渐增大B．FOA逐渐减小C．FOB逐渐增大D．FOB逐渐减小答案解析1.【答案】C【解析】结点O在三个力作用下平衡，受力如图甲所示，根据平衡条件可知，这三个力必构成一个闭合的三角形，如图乙所示，由题意知，OC绳的拉力F3大小和方向都不变，OA绳的拉力F1方向不变，只有OB绳的拉力F2大小和方向都在变化，变化情况如图丙所示，则只有当OA⊥OB时，OB绳的拉力F2最小，故C选项正确．2.【答案】A【解析】木板静止，所受合力为零，所以F1不变，将两轻绳各减去一小段，木板再次静止，两绳之间的夹角变大，木板重力沿绳方向的分力变大，故F2变大，正确选项A.3.【答案】B【解析】以两个小球组成的整体为研究对象，分析受力，作出F在三个方向时整体的受力图，根据平衡条件得知：F与F T的合力与重力总是大小相等、方向相反，由力的合成图可知，当F与绳子oa垂直时，F有最小值，即图中2位置，F的最小值根据平衡条件得：F＝2mg sin 60°＝mg；故选B.4.【答案】B【解析】以结点O为研究对象进行受力分析如图(a)．由题可知，O点处于动态平衡，则可作出三力的平衡关系图如图(a)．由图可知水平拉力增大．以环，绳和小球构成的整体作为研究对象，作受力分析图如图(b)．由整个系统平衡可知：F N＝(mA＋mB)g；F f＝F.即F f增大，F N不变，故B正确．5.【答案】C【解析】如图所示，小球受三个力而处于平衡状态，重力mg的大小和方向都不变，绳子拉力F T方向不变，因为绳子拉力F T和外力F 的合力等于重力，通过作图法知，当F的方向与绳子方向垂直时，由于垂线段最短，所以F最小，则由几何知识得θ＝30°.故C正确，A、B、D错误．6.【答案】B【解析】法一(正交分解法)：对小球受力分析如图甲所示，小球静止，处于平衡状态，沿水平和竖直方向建立坐标系，将F N2正交分解，列平衡方程为F N1＝F N2sinα，mg＝F N2cosα可得：球对挡板的压力F N1′＝F N1＝mg tanα，所以B正确．法二(力的合成法)：如图乙所示，小球处于平衡状态，合力为零．F N1与F N2的合力一定与mg平衡，即等大反向．解三角形可得：F N1＝mg tanα，所以，球对挡板的压力F N1′＝F N1＝mg tanα.所以B正确．法三(三角形法则)：如图所示，小球处于平衡状态，合力为零，所受三个力经平移首尾顺次相接，一定能构成封闭三角形．由三角形解得：F N1＝mg tanα，故挡板受压力F N1′＝FN1＝mg tanα.所以B正确．7.【答案】C【解析】先以小球为研究对象，分析受力情况，当柱状物体向左移动时，F N2与竖直方向的夹角减小，由图甲看出，柱状物体对球的弹力F N2与挡板对球的弹力F N1均减小．则由牛顿第三定律得知，球对挡板的弹力F1减小．再对整体受力分析如图乙所示，由平衡条件得知，F＝F N1，推力F变小．地面对整体的支持力F N＝G总，保持不变．则甲对地面的压力不变．故C正确．A、B、D错误．8.【答案】D【解析】将重物的重力进行分解，当人的拉力方向不变，缓慢向左移动一小段距离，则OA与竖直方向夹角变大，OA的拉力由图中1位置变到2位置，可见OA绳子拉力变大，OB绳拉力逐渐变大；OA拉力变大，则绳拉力水平方向分力变大，根据平衡条件知地面给人的摩擦力逐渐增大；人对地面的压力始终等于人的重力，保持不变．9.【答案】D【解析】对小球受力分析如图(重力mg、支持力F N，绳的拉力F T)画出一簇平行四边形如图所示，当F T方向与斜面平行时，F T最小，所以F T先减小后增大，F N一直增大，只有选项D正确．10.【答案】D【解析】物体在3个力的作用下处于平衡状态，根据矢量三角形法，画出力的矢量三角形，如图所示．其中，重力的大小和方向不变，力F的方向不变，绳子的拉力F T与竖直方向的夹角θ减小，由图可以看出，F随之减小，F f 也随之减小，D正确．11.【答案】B【解析】小球受力如图甲所示，因挡板是缓慢移动，所以小球处于动态平衡状态，在移动过程中，此三力(重力G、斜面的支持力F N、挡板的弹力F)组合成一矢量三角形的变化情况如图乙所示(重力大小方向均不变，斜面对其支持力方向始终不变)，由图可知此过程中斜面对小球的支持力不断减小，挡板对小球弹力先减小后增大，再由牛顿第三定律知B对．12.【答案】B【解析】作出球在某位置时的受力分析图，如图所示，在小球运动的过程中，F1的方向不变，F2与竖直方向的夹角逐渐变大，画力的动态平行四边形，由图可知F1、F2均增大，选项B正确．13.【答案】B【解析】对小球受力分析，如图所示，根据物体在三个共点力作用下的平衡条件，可将三个力构建成矢量三角形，随着木板顺时针缓慢转到水平位置，球对木板的压力F N2逐渐减小，墙面对球的压力F N1逐渐减小，故B对．14.【答案】B【解析】对圆柱体Q受力分析如图所示，P对Q的弹力为F，MN对Q的弹力为F N，挡板MN向右运动时，F和竖直方向的夹角逐渐增大，如图所示，而圆柱体所受重力大小不变，所以F和F N的合力大小不变，故D选项错误；由图可知，F和F N都在不断增大，故A、C两项都错；对P、Q整体受力分析知，地面对P的摩擦力大小就等于F N，所以地面对P的摩擦力也逐渐增大．故选B.15.【答案】B【解析】以O点为研究对象，进行受力分析，其中OA绳拉力方向不变，OA绳、OB绳拉力的合力方向竖直向上，大小等于物体的重力，始终不变，根据力的矢量三角形定则可知，FOA逐渐减小，FOB先减小后增大，如图所示，选项B正确，A、C、D错误．。
(高中物理)动态分析专题
动态分析专题1、如下列图，导线MN 可无摩擦地沿竖直的长直导轨滑动，导轨位于水平方向的匀强磁场中，回路电阻是R ，将MN 由静止开始释放后的一段时间内，MN 运动的加速度可能是〔 〕A 、保持不变B 、逐渐减少C 、逐渐增大D 、先增大后减少2、边长为h 的正方形金属导线框，从图示的初始位置由静止开始下落，通过一匀强磁场区域，磁场方向是水平的，且垂直于线框平面，磁场区域宽度等于H ，上下边界如图中水平虚线所示，H>h ，从线框开始下落到完全穿过场区的整个过程中〔 〕A 、线框中总是有感应电流存在B 、线框受到磁场力的合力方向有时向上，有时向下C 、线框运动的方向始终是向下的D 、线框速度的大小不一定总是在增加3、有一矩形线框在竖直平面上，从静止开始下落，磁场水平且垂直于线圈平面，当线框的下边进入匀强磁场，而上边尚未进入匀强磁场的过程中，线圈不可能做〔 〕 A 、匀速下落 B 、加速下落 C 、减速下落 D 、匀减速下落4、如下列图，A 线圈接一灵敏电流计，B 线框放在匀强磁场中，B 线框的电阻不计，具有一定电阻的导体棒可沿线框无摩擦滑动，今用一恒力F 向右拉CD 由静止开始运动，B 线框足够长，那么通过电流计中的电流方向和大小变化是〔 〕A 、G 中电流向上，强度逐渐增强B 、G 中电流向下，强度逐渐增强C 、G 中电流向上，强度逐渐减弱，最后为零D 、G 中电流向下，强度逐渐减弱，最后为零5、如图甲所示，AB 、CD 是两根足够长的固定平行金属导轨，两导轨间的距离为L ，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向 上方的匀强磁场，磁感强度为B ，在导轨的A 、C 端连接一个阻值为R 的电阻。
一根垂直于导轨放置的金属棒ab ，质量为m ，从静止开始沿导轨下滑，棒与导轨间的动摩擦因数为μ，求ab 棒的最大速度。
〔导轨和金属棒的电阻不计〕6、如下列图，磁场与水平面垂直，导轨电阻不计，质量为m 、长为L 、电阻为R 的直导线ＡＢ可以在导轨上无摩擦自由滑动，当导线从静止开始下滑的过程中，最大加速度和最大速度是多少？〔设导轨足够长，且与水平面夹角为α〕7、如下列图，导线abcd 固定在竖直平面内，bc 段的电阻为R一电阻可忽略的水平放置的导体杆，杆长为L ，质量为m ab 和cd 保持良好接触，又能沿它们无摩擦地滑动。

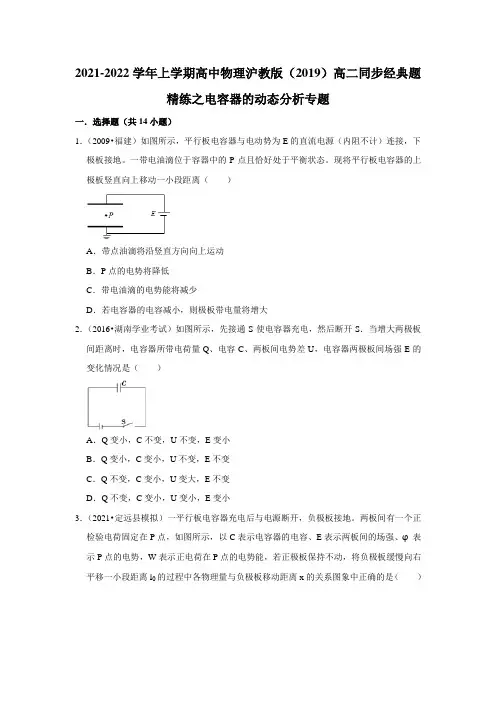

2021-2022学年上学期高中物理沪教版(2019)高二同步经典题精练之电容器的动态分析专题
2021-2022学年上学期高中物理沪教版（2019）高二同步经典题精练之电容器的动态分析专题一．选择题（共14小题）1．（2009•福建）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地。
一带电油滴位于容器中的P点且恰好处于平衡状态。
现将平行板电容器的上极板竖直向上移动一小段距离（）A．带点油滴将沿竖直方向向上运动B．P点的电势将降低C．带电油滴的电势能将减少D．若电容器的电容减小，则极板带电量将增大2．（2016•湖南学业考试）如图所示，先接通S使电容器充电，然后断开S．当增大两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U，电容器两极板间场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变小，E变小3．（2021•定远县模拟）一平行板电容器充电后与电源断开，负极板接地。
两板间有一个正检验电荷固定在P点，如图所示，以C表示电容器的电容、E表示两板间的场强、φ表示P点的电势，W表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离l0的过程中各物理量与负极板移动距离x的关系图象中正确的是（）A．B．C．D．4．（2017•晋中模拟）如图所示电路中，A、B是构成平行板电容器的两金属极板，P为其中的一个定点．将开关S闭合，电路稳定后将A板向上平移一小段距离，则下列说法正确的是（）A．电容器的电容增加B．在A板上移过程中，电阻R中有向上的电流C．A、B两板间的电场强度增大D．P点电势升高5．（2020•郑州模拟）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地。
一带电油滴位于电容器中的P点且恰好处于平衡状态。
现将平行板电容器的上极板竖直向上移动一小段距离（）A．带电油滴将沿竖直方向向上运动B．P点的电势将降低C．带电油滴的电势能将减小D．若电容器的电容减小，则极板带电量将增大6．（2016•杭州模拟）如图所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接。
微专题64 闭合电路中动态分析问题-2025版高中物理微专题
微专题64闭合电路中动态分析问题【核心考点提示】1．程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路IU →变化支路.2．极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑片分别滑至两个极端去讨论．【微专题训练】【例题】(2017·安徽淮北一模)在如图甲所示电路中，闭合开关S ，当滑动变阻器的滑片P 向上滑动的过程中，四个理想电表的示数都发生变化。
图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法错误的是(C )A ．图线a 表示的是电压表V 3的示数随电流表示数变化的情况B ．图线c 表示的是电压表V 2的示数随电流表示数变化的情况C ．此过程中电压表V 1示数的变化量ΔU 1和电流表示数变化量ΔI 的比值变大D ．此过程中电压表V 2示数的变化量ΔU 2和电流表示数变化量ΔI 的比值不变[解析]滑片P 向上滑动，R 2减小，总电阻减小，总电流增大，电源内电压增大，路端电压减小，R 1两端电压增大，R 2两端电压减小，根据这些变化关系可知，图线a 是电压表V 3的示数随电流表示数变化的图线，图线b 是电压表V 1的示数随电流表示数变化的图线，图线c 是电压表V 2的示数随电流表示数变化的图线，A 、B 正确；ΔU 1ΔI ＝r ，而ΔU 2ΔI＝R 1，C 错误，D 正确。
【变式】(2018·湖北鄂东南教改联盟期中)在如图所示电路中，闭合开关S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的绝对值分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示。
下列说法正确的是(AB )A ．U 1I 不变，ΔU 1ΔI不变B ．U 2I 变大，ΔU 2ΔI 不变C ．U 3I 不变，ΔU 3ΔI 变大D ．电源的输出功率变大[解析]根据欧姆定律得U 1I ＝ΔU 1ΔI ＝R 1，故当滑动变阻器的滑动触头P 向下滑动时，U 1I 、ΔU 1ΔI 均不变，故A 正确。
高中物理动态问题分类解析
总结：〔1〕电磁感应中的动态分析，是处理电磁感应问题的关键，要学会从动态分析的过程中来选择是从动力学方面，还是从能量、动量方面来解决问题。〔2〕在分析运动导体的受力时，常画出平面示意图和物体受力图。
6、理想变压器中的动态问题
理想变压器中各物理量的制约关系为：
电压制约：当变压器原、副线圈的匝数比 一定时，输出电压 由输入电压 决定，即 ，可简述为“原制约副〞。
电流制约：当变压器原、副线圈的匝数比 一定时，且输入电压 确定时，原线圈中的电流 由副线圈中的输出电流 决定，即 ，可简述为“副制约原〞。
负载制约： 变压器副线圈中的功率 由用户负载决定， 变压器副线圈中的电流 由用户负载及电压 决定，即 ； 总功率
恒定功率的加速。由公式 和 知〔其中 为阻力〕，由于 恒定，随着 的增大， 必将减小， 也必将减小，汽车做加速度不断减小的加速运动，直到 ，这时 到达最大值 。可见恒定功率的加速一定不是匀加速。因为 为变力，这种加速过程发电机做的功只能用 计算，不能用 计算。
恒定牵引力的加速。由公式 和 知，由于 恒定，所以 恒定，汽车做匀加速运动，而随着 的增大， 也将不断增大，直到P到达额定功率 ，功率不能再增大了。这时匀加速运动完毕，其最大速度为 ，此后汽车要想继续加速就只能做恒定功率的变加速运动了。可见恒定牵引力的加速时功率一定不恒定。因为功率P是变化的，这种加速过程发电机做的功只能 用计算，不能 用计算。
动态问题分析的思路程序可表示为：
例6.图9为一理想变压器，S为单刀双掷开关，P为滑动变阻器的滑动触头， 为加在原线圈两端的电压， 为原线圈中的电流强度，那么保持 及P的位置不变，S由a合到b时， 将增大。保持 及P的位置不变，S由b合到a时，R消耗的功率减小。保持 不变，S合在a处，使P上滑， 将增大。保持P的位置不变，S合在a处，假设 增大， 将增大。
高中物理 电学电路动态分析与实验 专题讲义
电学电路动态分析与实验一、复习旧知根据欧姆定律及串、并联电路的性质，来分析电路中由于某一电阻的变化而引起的整个电路中各部分电学量（如I 、U 、R 总、P 等）的变化情况，常见方法如下：1、程序法。
基本思路是“整体→局部→整体”。
即从阻值变化的的入手，由串并联规律判知R 总的变化情况再由欧姆定律判知I 总和U 端的变化情况最后由部分电路欧姆定律及串联分压、并联分流等规律判知各部分的变化情况其一般思路为：（2）根据闭合电路欧姆定律确定电路的总电流如何变化； （3）由内U =r I 总确定电源内电压如何变化；（4）由内端U E U -=确定电源的外电压如何（路端电压如何变化）； （5）由部分电路欧姆定律确定干路上某定值电阻两的电压如何变化；（6）确定支路两端电压如何变化以及通过各支路的电流如何变化（可利用节点电流关系）。
2．库仑定律（1）知道点电荷的概念。
（2）了解库仑定律，知道静电力常量。
二、重难、考点电路的动态分析，电流表的动态变化，电压表的动态变化。
三、考点：电路的动态分析，干路上的电流变化，之路上的电流变化，干路上的电压的动态变化，之路上的电压表的动态变化。
四、例题讲解【例1】：如图所示的电路中，R 1、R 2、R 3、和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 的读数为I ，电压表V 的读数为U ，当R 5的滑动角点向图中a 端移动时（ ）A 、I 变大，U 变小B 、I 变大，U 变大C 、I 变小，U 变大D 、I 变小，U 变小Er【例2】：在图所示的四个电路中，当分别闭合开关S ，移动滑动变阻器角头从左端至右端时，能使其中一个灯由暗变亮同时，另一个灯由亮变暗，则符合要求的电路是（ ）【例3】：如图所示的电路中，电源的电动势为E ，内阻为r 。
当可变电阻的滑片P 向b 点移动时，电压表V 1的读数U 1与电压表V 2的读数U 2的变化情况是（ ）A 、U 1变大，U 2变小B 、U 1变大，U 2变大C 、U 1变小，U 2变小D 、U 1变小，U 2变大【例4】：在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3 均为定值电阻，R 2为滑动变阻器。
高中物理——力学动态分析经典例题汇编
众上所述，我们认为：我们的创意小屋计划或许虽然会有很多的挑战和困难，但我们会吸取和借鉴“漂亮女生”和“碧芝”的成功经验，在产品的质量和创意上多下工夫，使自己的产品能领导潮流，领导时尚。在它们还没有打入学校这个市场时，我们要巩固我们的学生市场，制作一些吸引学生，又有使学生能接受的价格，勇敢的面对它们的挑战，使自己立于不败之地。
为了解目前大学生ห้องสมุดไป่ตู้DIY手工艺品制作的消费情况，我们于己于人2004年3月22日下午利用下课时间在校园内进行了一次快速抽样调查。据调查本次调查人数共50人，并收回有效问卷50份。调查分析如下：
图1-5购物是对消费环境的要求分布
（一）创业机会分析
附件（一）：(1)匀速提起重物时，地面对人的支持力就等于人对地面的压力，等于人的重力G1-重物G2=500N-300N=200N（2）匀速提起时重力应该等于人的拉力加上重物重力吧所以是600N因为是匀速提起所以受力平衡，所以这三个力可以组成一个直角三角形。Fab=600/根号3 N或者等于tan30° 600N Fbc=600/cos30°
400-500元1326%
300-400元1632%
8、你是如何得志DIY手工艺制品的？
此次调查以女生为主，男生只占很少比例，调查发现58％的学生月生活费基本在400元左右，其具体分布如（图1-1）
根本不知道□
高中物理：平行板电容器的动态分析
⾼中物理：平⾏板电容器的动态分析对平⾏板电容器的有关物理量Q、E、U、C进⾏讨论时，关键在于弄清哪些是变量，哪些是不变量，在变量中哪些是⾃变量，哪些是因变量。
这类问题可分为两种情况来分析：⼀、电容器充电后断开电源，电容器所带电量Q保持不变当极板距离d，正对⾯积S变化时，有：对于电场强度变化，我们还可以认为⼀定量的电荷对应着⼀定数⽬的电场线，若电量不变，则电场线数⽬不变，当两板间距离变化时，场强不变；当两板正对⾯积变化时，引起电场线的疏密程度发⽣了变化，如图1所⽰，电容器的电量不变，正对⾯积减⼩时，场强增⼤。
图1这样，越⼤，电场线就越密，E就越⼤，反之就越⼩；不变时，不管极板间距离如何变化，电场线的疏密程度不变，则E不变。
则此式可知，在电量保持不变的情况下，电场强度与板间的距离⽆关。
例1、⼀平⾏板电容器充电后与电源断开，负极接地，在两极板间有⼀正电荷（电量很⼩）固定在P点，如图2所⽰，E表⽰两板间的场强，U表⽰电容器的电压，W表⽰正电荷在P点的电势能，若保持负极板不动，将正极板移到虚线所⽰的位置，则（）图2A.U变⼩，E不变B.E变⼤，W变⼤C.U变⼩，W不变D.U不变，W不变解析：电容器充电后与电源断开，说明电容器带电量不变。
正极板向负极板移近，由可知电容增⼤，由可知，U变⼩，⽽，由此可看出，场强E不变。
因E不变，P点与负极板间的距离不变，可知P点的电势U P不变，那么正电荷的电势能就不变，综上所述，A、C选项正确。
例2、平⾏板电容器两极板与静电计的连接如图3所⽰，对电容器充电，使静电计张开某⼀⾓度，撤去电源后以下说法正确的是（）图3A.增⼤两板间距离，静电计指针张⾓变⼤B.减⼩两板间距离，静电计指针张⾓变⼤C.将两板错开⼀些，静电计指针张⾓变⼤D.将某电介质插⼊极板间，静电计指针张开⾓度变⼤解：静电计指针的张⾓反映的是两板之间的电势差的⼤⼩。
由题意可知，撤去电源后电容器所带电量不变。
由电容器的电容决定因素知：若增⼤板间距离，则C变⼩，由知U变⼤，故A正确，B错误。
高中物理动态分析专题
高中物理动态分析专题一、力学中的动态问题分析1、变动中力的平衡问题的动态分析 ①矢量三角形法物体在三个不平行的共点力作用下平衡，这三个力必组成一首尾相接的三角形。
用这个三角形来分析力的变化和大小关系的方法叫矢量三角形法，它有着比平行四边形更简便的优点， 特别在处理变动中的三力问题时能直观的反映出力的变化过程。
例1、如图1a 所 示，绳OA 、OB 等长，A 点固定不动，将B 点沿圆弧向C 点运动的过程中绳OB 中的张力将（ ）A 、由大变小；B 、由小变大C 、先变小后变大D 、先变大后变小 解：如图1b ，假设绳端在B'点，此时Ｏ点受到三力作用平衡：T A 、书的大小方向不断的变化（图中T 'B 、T ''B T '''B ......），但T 的大小方向始终不变，T A 的方向不变而大小改变，封闭三角形关系始终成立.不难看出； 当T A 与T B 垂直时，即a+ =90时，T B 取最小值，因此，答案选C 。
②相似三角形法物体在三个共点力的作用下平衡，已知条件中涉及的是边长问题，则由力组成的矢量三角形和由边长组成的几何三角形相似， 利用相似比可以迅速的解力的问题。
例2、如图2a 所示，在半径为Ｒ的光滑半球面上高h 处悬挂一定滑轮。
重力为Ｇ的小球用绕过滑轮的绳子站在地面上的人拉住。
人拉动绳子，在与球面相切的某点缓慢运动到接近顶点的过程中,试分析半球对小球的支持力和绳子拉力如何变化？分析与解：受一般平衡问题思维定势的影响，以为小球在移动过程中对半球的压力大小是变化的。
对小球进行受力分析：球受重力Ｇ、球面对小球的支持力Ｎ和拉力Ｔ，如图2b 所示：可以看到由Ｎ、Ｔ、G 构成的力三角形和由边长L 、R 、h+R 构成的几何三角形相似，从而利用相似比 Ｎ／Ｇ＝R ／R+h ，T ／Ｇ＝L ／R+h. 由于在拉动的过程中，R 、h 不变，L 减小，则Ｎ＝R Ｇ／R+h 大小不变， 绳子的拉力T ＝L Ｇ／R+h 减小。
高一物理：共点力平衡与动态分析练习及答案
高一物理：共点力平衡与动态分析练习及
答案
一、选择题
1. 在一个平面内，有两个力F1和F2作用在一个物体上，下列
哪个选项是正确的？
A. 如果F1和F2的方向相同，那么物体一定做加速运动
B. 如果F1和F2的方向相反，那么物体一定做减速运动
C. 如果F1和F2的方向相反，且大小相等，那么物体处于静止状态
D. 如果F1和F2的方向相同，且大小相等，那么物体处于匀速直线运动状态
二、填空题
2. 一个物体受到三个共点力的作用，其中一个力的大小为10N，方向为水平向右，另外两个力的合力大小为15N，方向为______。
请填写合力的方向。
三、解答题
3. 一个物体受到两个力的作用，其中一个力的大小为8N，方向为水平向右；另一个力的大小为12N，方向为垂直向上。
求物体的合力大小和方向。
四、分析题
4. 一个物体受到三个力的作用，其中两个力的大小分别为6N 和9N，夹角为90度。
第三个力的大小为10N，方向未知。
请分析物体的运动状态。
答案
一、选择题
1. C
二、填空题
2. 水平向左
三、解答题
3. 合力大小为10√2N，方向为水平向右和垂直向上的夹角为45度。
四、分析题
4. 物体可能处于静止状态，也可能处于匀速直线运动状态。
当第三个力的方向与6N和9N的合力方向相同时，物体处于静止状态；当第三个力的方向与6N和9N的合力方向相反时，物体处于匀速直线运动状态。
人教版高中物理选修3-1直流电路的动态分析 题型汇总及方法
理量变化也将复杂。
这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。
三、题型汇总及方法1、普通的大小变化的定性分析：用常规的两个欧姆定律或串反并同的结论。
2、△U之间、△I之间的大小变化比较：寻找类似△I1=△I2+△I3，△U1=△U 2+△U3的关系确定+-并比较大小。
3、△U/△I的大小变化比较：分部分电压和路端电压两种，分别使用两个欧姆定律写出表达式。
4、含有电容器的电路：定性分析和定量计算。
5、定量计算分析。
基本公式和基本方法。
6、闭合电路中的功率及效率问题：图像法6、含有非线性元件的电路：定性分析、定量计算、图像法寻找工作点。
四、题型分类解析例1. （普通类型）在如图1所示电路中，当变阻器R3的滑动头P向b端移动时A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数变小，电流表示数变小解析：当变阻器R3的滑动头P向b端移动时R3变小，故总电阻变小，由闭合电路欧姆定律知总电流I增大，则内电路电压增大，因电动势不变，故路端电压U减小。
R1的电压U1=IR1增大，故R3的电压由串联电路的分压特点知U3=U-U1，故U 3减小。
流过R2的电流I2减小。
由并联电路的分流特点知R3的电流I3=I-I2，所以I3增大。
图中电压表测的是路端电压，因此电压表示数变小。
电流表测的是I3，故电流表示数变大，B项正确。
对本题还可做一些讨论。
在分析电流表示数变化情况时，先分析了其他电阻有关物理量变化的情况，到最后再分析变化电阻R3的电流，这是因为它的情况较复杂，但是，任何事物都具有两重性。
复杂到一定程度，量变引起质变，反而会变简单。
也就是说，当滑动头P向b端移动时，R3将减小，能减小到多少？其极限就是零，即R3被短路。
也可以这样分析，设想P向a端移动，R3将增大，其极限可视为无穷大即R3断路，电流表将没有读数。
高中物理电容器的动态分析 专题辅导
高中物理电容器的动态分析 对于电容器的动态分析问题，我们一定要注意两个关系式，即定义式U Q C =和决定式kd4S C πε=（此式虽然不要求定量计算，但有助于我们理解一些物理量的变化对电容器电容大小的影响），在分析解决问题时可同时应用。
在综合应用电容和电场的知识时，应注意电容器充电后切断电源（Q 不变）和不切断电源（U 不变）两种不同情况。
一、保持电容器两极板电压不变的情况例1. 两块大小、形状完全相同的金属板平行放置，构成一平行板电容器，与它相连的电路如图1所示。
接通开关S ，电源即给电容器充电：（ ）A. 保持S 接通，减小两极板间的距离，则两极板间的电场强度减小；B. 保持S 接通，在两极板间插入一块介质，则极板上的电量增大；C. 断开S ，减小两极板间的距离，则两极板间的电势差减小；D. 断开S ，在两极板间插入一块介质，则两极板间的电势差增大。
解析：S 接通保持U 不变，由场强dU E =得d 减小，E 增大，故A 错误；插入介质后，C 增大，根据CU Q =可知极板上的电量增大，故B 正确；当S 断开时，极板上的电量不变，减小板间距离，则C 增大，据U Q C =可知U 减小，故C 正确；在两极板间插入介质，则C 增大，据UQ C =可知U 减小，故D 错误，故答案应为BC 。
点评：解答本题关键是S 接通时，两极板间电压不变；断开S 时，两极板间所带电量不变，同时我们能够看出利用kd 4S C πε=这一电容的决定式定性的分析电容器的变化很方便。
二、保持电容器两极板电量不变的情况例2. 如图2所示，一平行板电容器经开关S 与电池相连，闭合S 后又断开，电容器的负极板接地，在两极板间a 点有一电量非常小的正电荷，以E 表示两极板间的电场强度，U 表示电容器的电压，ε表示正电荷在a 点的电势能，现将电容器的A 板稍微下移，使两板间的距离减小，则：（ ）A. U 变小，E 不变；B. U 变大，ε变大；C. U 变小，ε不变；D. U 不变，ε不变。
最新高中物理复习——电容器问题的动态分析
例3．平行金属板A、B组成的电容器，充电后与
静电计相连.要使静电计指针张角变大 ，下列
措施中可行的是：（ A B ）
A.将A板向上移动
例3．两块平行金属板带等量异号电荷，要使两板间的 电压加倍， 而板间的电场强度减半，可采用的办法有：
A.两板的电量加倍，而距离变为原来的4倍 （ C ）
B.两板的电量加倍，而距离变为原来的2倍 C.两板的电量减半，而距离变为原来的4倍 D.两板的电量减半，而距离变为原来的2倍
U ' 2U
E' 1 E
极相接，两板相距d，电源电压为U，电容器电容
为C。将电键K闭合 ，将A板向上移，使A、B板间
·· 的距离为2d，通过电源的电量为多大？ S
解析：过程一:电源给电容器 A
充电,电容器所带电量即通过
电源的电量为 Q CU
B
C S
d' 2d 4kd
ε、S不变
C' 1 C 2
CQ U
U不变
Q' 1 Q 2
解析： C S
CQ
·P
4kd
U
d减小 ε、S不变 C变大 Q不变 U减小
电容器充电后与电源断开，电量不变，根据匀强电场场强的决 定式可知，场强E不变。场强E不变，P点到下极板间的距离不变， P点与零势面的电势差不变, 把点电荷从P点移到零势面电场力 所做的功不变,故点电荷在P点的电势能EP不变．
第一类问题:Q不变，E与d无关。
过程二:电容器放电过程中通过电源的电量为CU/2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理动态分析专题
一、力学中的动态问题分析
1、变动中力的平衡问题的动态分析
①矢量三角形法
物体在三个不平行的共点力作用下平衡,这三个力必组成一首尾相接的三角形。
用这个三角形来分析力的变化与大小关系的方法叫矢量三角形法,它有着比平行四边形更简便的优点, 特别在处理变动中的三力问题时能直观的反映出力的变化过程。
例1、如图1a 所 示,绳OA 、OB 等长,A 点固定不动,将B 点沿圆弧向C 点运动的过程中绳OB 中的张力将( )
A 、由大变小;
B 、由小变大
C 、先变小后变大
D 、先变大后变小 解:如图1b,假设绳端在B'点,此时Ｏ点受到三力作用平衡:T A 、书的
大小方向不断的变化(图中T 'B 、T ''B T '''B 、、、、、、),但T 的大小方向始终
不变,T A 的方向不变而大小改变,封闭三角形关系
始终成立、不难瞧出; 当T A 与T B 垂直时,即
a+ =90时,T B 取最小值,因此,答案选C 。
②相似三角形法
物体在三个共点力的作用下平衡,已知条件中涉及的就是边长问题,则由力组成的矢量三角形与由边长组成的几何三角形相似, 利用相似比可以迅速的解力的问题。
例2、如图2a 所示,在半径为Ｒ的光滑半球面上高h 处悬挂一定滑轮。
重力为Ｇ的小球用绕过滑轮的绳子站在地
面上的人拉住。
人拉动绳子,在与球面相切的某点缓慢运动到接近顶点的过程中,试分析半球对小球的支持力与绳子拉力如何变化？ 分析与解:受一般平衡问题思维定势的影响,以为小球
在移动过程中对半球的压力大小就是变化的。
对小球进行
受力分析:球受重力Ｇ、球面对小球的支持力Ｎ与拉力Ｔ,
如图2b 所示:可以瞧到由Ｎ、Ｔ、G 构成的力三角形与由边长L 、R 、h+R 构成的几何三角形相似,从而利用相似比 Ｎ／Ｇ＝R ／R+h,T ／Ｇ＝L ／R+h 、 由于在拉动的过程中,R 、h 不变,L 减小,则Ｎ＝R Ｇ／R+h 大小不变, 绳子的拉力T ＝L Ｇ／R+h 减小。
T A
图2a
2、运动与力问题的动态分析
例3.如图3所示,小球由高空自由落下,落在一竖直放置的轻弹簧上,球在a 点与弹簧接触,在b 点弹簧被压缩得最短,在球从a→b 的过程中(不计空气阻力)下列说法正确的就是( )
A 、小球的速度一直减少
B 、小球的速度先增加后减小
C 、小球的加速度先减后增
D 、小球的加速度一直增加
解:基本思路如下:
3、机车启动问题的动态分析
机车启动的两种形式:以恒定功率启动与以匀加速启动,其分析流程图如下。
①功率P 恒定:
②匀加速启动:
例4、汽车保持恒定功率作直线运动,如果汽车受到的阻力恒定,则( )
A 、汽车可能作匀速运动
B 、汽车可能作匀加速运动
C 、汽车可能作加速度减小的加速运动
D 、汽车可能作加速度增大的减速运动 解:由上述分析①可知,答案为A 、C
画出从a 到b 的过程示意图,如图3b
图3a
图3b
二、电学中的动态问题分析
①电容器问题的动态分析
电容器的动态问题指的就是当平行板电容器的极板距离d 与正对面积S 发生变化时,引起电容器的电容C 、电量Q 、电压U 、场强E 的变化。
要解决此问题,必须要掌握以下两点:
(1)基本公式: 电容的定义式:C=Q/U 电容的决定式:C=εS/4πkd 匀强电场场强与电势差关系式:E=U/d (2)两种情况:i)电容器极板保持与电源相连,则U 不变,思路如下: d C =εS/4πkd Q =CU (d 减少则相反) E =U/d
S C =εS/4πkd Q =CU
E =U/d(不变)
ii)电容器充电后极板与电源断开,则Q 不变,思路如下:
d C =εS/4πkd U =Q/C ;d 与U 成正比,E=U/d 不变 S C =εS/4πkd U =Q/C E =U/d
例5、图6所示的实验装置中,平行板电容器的极板B 与一灵敏的静电
计相接,极板A 接地。
若极板A 稍向上移动一点,由观察到的静电计指
针变化作出平行板电容器电容变小的结论的依据就是( )。
(A)两极板间的电压不变,极板上的电量变小
(B)两极板间的电压不变,极板上的电量变大
(C)极板上的电量几乎不变,两极板间的电压变小
(D)极板上的电量几乎不变,两极板间的电压变大 解:本题中电容器与电源断开,故Q 几乎不变(因板上电荷与静电计
指针间有微小的移动)。
而S C =εS/4πkd U =Q/C,正确判断为D 。
②闭合电路动态问题分析
闭合电路的动态变化就是指当外电路上的某一局部电阻发生变化时,引起电路中干路与支路上的电流、电压、功率等物理量的变化,可谓牵一发而动全身。
此类问题的分析要理解好以下三点:(1)理解闭合电路欧姆定律ε=U 外+Ir(ε、r 不变);部分电路欧姆定律U=IR 。
(2)局部电阻增则总电阻增,反之则总电阻减;支路数量增则总电阻减,反之则总电阻增。
(3)两个关系:外电压等于外电路上串联的各分电压之与;总电流等于各支路电流之与。
逐步推理法(综合法):从已知条件出发,循着规律,一步一个结论,结论又作为已知条件向下推理,直到找出已知条件与待求量之间的关系。
其流程图如下:
U 外=U 1+U 2+……
R 局 R 总 I 总 U 外 I 总=I 1+I 2+…… 例6、如图7所示的电路中,电源的电动势为ε,内阻为r 。
当可变电阻的滑片C 向上移动时,电压表V 1、V 2的读数与电流表A 1、A 2的读数的变化情况就是( )。
(A) A 1变大、A 2变小;V 1、V 2 均减小
(B) A 1、A 2 、V 1均变大; V 2减小
图6 图7 ε r R 3 R 2 A 1 V 1 A 2 C R 1 V 2
(C) A 1、V 1变小;A 2、V 2 增大
(D) A 1、A 2、 V 1、V 2均变大
1
解:C 向上 R 1 R 总 I 总 =ε/R 总 U 外 =ε-I 总1
3 U 2 = U 外- U 3 V 2 ,A 2 。
所以A 选项正确。
四、力与电结合问题的动态分析
电磁感应中,导体切割磁感线的动态问题涉及到力与运动、动量、能量、直流电路、安培力等多方面的知识,综合性较强,能力要求较高。
其思考思路．．．．
如下: 导体受力产生感应电动势 感应电流 通电导体受到安培力 合外力的变化
加速度变化 速度变化 感应电动势变化 …… , 周而复始地循环,循环结束时,加速度为零导体达到稳定状态。
例7.如图8所示,MN 、PQ 就是两根平行的金属导轨,间距为L,导轨平面
与水平面夹角为θ,整个导轨平面内都有垂直导轨平面向上的匀强磁场,磁感应强度为B 。
将一根质量为m 的金属棒ab 从导轨上无初速释放,求ab 下滑的最大速度。
(ab 与导轨间的动摩擦系数为μ,导轨与金属棒的电阻不计解:受力图如右、∵ ε=BLV (1) F 安 =BIL (2) a=mgsin θ-F 安-μN/m (3)
∴V ↑→ε↑→ I ↑ =ε/R → F 安↑→ F 合↓→ a ↓
图8。
