斜拉桥施工(一)

2008-11-17
中铁大桥局股份有限公司施工设计事业部
13
二、斜拉桥主梁挂篮悬臂现浇施工
6、施工重点 6.1 精确定位 在挂篮平台上设纵、横 向微调装置处，安装小型 手动千斤顶，调整挂篮平 台底模的中线、里程、使 模板精确定位。 为确保挂篮底模与已浇 节段混凝土底面密贴，两 者之间加垫宽200mm，厚 4～6mm的泡沫橡胶带， 避免该处露浆。
2008-11-17 中铁大桥局股份有限公司施工设计事业部
26
四、平行钢丝斜拉索施工
2、斜拉索的挂设 2.1 挂索方案 常用的挂索施工方案一般有三种： 1)、先装梁端，再牵引安装塔端 这种挂索方法常用于主梁为预制安装或梁端没有操 作条件、而塔端有操作净空的斜拉桥。 挂设原则是：先利用塔上起吊设备将缆索锚头提升 到距塔上索道管一定高度，再将梁端缆索锚头安装到位， 最后塔端锚头利用软、硬牵引装置牵引到位。
2008-11-17
中铁大桥局股份有限公司施工设计事业部
29
四、平行钢丝斜拉索施工
2.3索长的确定 成品索索长是指在设计温度时无应力状态下缆索锚 头端部至锚头端部之间的长度。 设计单位已给出的成索索长是在设计温度下，已扣 除了设计索力时弹性变形及计入设计状态垂度等因素的 影响的索长，而在施工过程中，挂索牵引力和临时锚固 锚索力都小于设计索力，此时斜拉索的弹性伸长相对较 小而垂度影响相对较大。 挂索计算中应计入温度变化对索长的影响，索头自 重对索垂度的影响，以及索在塔、梁锚垫板处实为非固 定点等情况对索长的影响。
5
一、斜拉桥简介
2、 钢结构主梁施工方法
钢结构主梁主要采用整体吊装和散拼施工
钢箱梁吊装
钢桁梁整节段吊装
2008-11-17
中铁大桥局股份有限公司施工设计事业部
6
一、斜拉桥简介
3、预应力混凝土主梁施工方法
有两种施工方法：牵索挂篮悬浇施工和预制悬拼施工
预制悬拼施工主梁
牵索挂篮悬浇施工主梁
2008-11-17 中铁大桥局股份有限公司施工设计事业部
2008-11-17
中铁大桥局股份有限公司施工设计事业部
21
三、斜拉桥主梁预制悬拼施工
3.2 架梁吊机 架梁吊机应根据最大施工荷载进行设计。 架梁吊机的设计参数如下： 1)、架梁吊机总重控制在设计限重之内； 2)、走行和悬拼施工时的抗倾覆稳定系数： 不小于 2.0 ； 3)、自锚固系统的安全系数：不小于2.0 。
2008-11-17 中铁大桥局股份有限公司施工设计事业部
9Biblioteka Baidu
二、斜拉桥主梁挂篮悬臂现浇施工
2、主梁牵索挂篮的特点及结构形式 与普通挂篮相比，牵索挂篮是将传统的后支点悬臂 挂篮改变为前后两个支点简支挂篮。牵索挂篮包括：承 重平台、牵索及锚固系统、吊挂升降及走行系统、抗剪 系统及锁定微调系统、安全护栏等。其总重通常控制在 灌注节段重量的0.3～0.5倍。
2008-11-17
中铁大桥局股份有限公司施工设计事业部
24
四、平行钢丝斜拉索施工
2008-11-17
中铁大桥局股份有限公司施工设计事业部
25
四、平行钢丝斜拉索施工
1、简介
1.1 斜拉索的组成 平行钢丝索由专业缆索生产厂家制成成品斜拉索， 经卷盘后运至施工现场挂设、张拉。成品斜拉索一般由 索体及其两端的冷铸锚组成，索体由紧密排列并经左旋 扭绞的钢丝束、束外缠绕细钢丝或纤维增强聚脂带、外 挤聚乙烯护套形成。 1.2 斜拉索的验收 验收标准：成品斜拉索应组织验收，验收依据设计 图纸、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》 (GB／T18365-2001)、《公路斜拉桥设计规范》 （JTJ207-96)等相应规范或标准。 验收项目：相应技术资料和外观检查。
2008-11-17 中铁大桥局股份有限公司施工设计事业部
19
三、斜拉桥主梁预制悬拼施工
2.3 匹配面 梁块匹配预制时，将前一块梁的端面（贴隔离层或 涂隔离剂)作为后一梁块的端模，使梁的接缝面完全吻合， 此接缝的两个梁端面称为匹配面。 在匹配面间设置隔离层前，应先模拟施工条件，在 现场作工艺性实验，观察隔离和清洗效果。 2.4 梁体的保护 在把预制好的主梁与其它梁脱离开时，对于锚槽及 其周围易损地方，剪力键、剪力槽棱角混凝土易破坏的 地方，应注意加强保护。
中铁大桥局股份有限公司施工设计事业部
3
一、斜拉桥简介
90年代以来，我国在 斜拉桥设计理论、施工技 术、施工控制上飞速发展， 修建了大量的斜拉桥，积 累了丰富的经验。据统计， 我国正在修建跨度大于400 米的斜拉桥有34座，已建 成通车20座，在建14座。
武汉长江二桥
南京长江三桥
武汉白沙州大桥
重庆大佛寺桥 芜湖长江大桥
2008-11-17 中铁大桥局股份有限公司施工设计事业部
12
二、斜拉桥主梁挂篮悬臂现浇施工
5、悬浇施工工艺流程
挂篮组拼或走行到位→精确定位→调整前端底模标 高→模板安装→钢筋和预埋件安装→预应力体系安装→ 索道管安装→斜拉索挂设和张拉→节段混凝土灌注和养 护→预应力张拉→孔道压浆及封端→体系转换及永久索 张拉→挂篮下降
2008-11-17 中铁大桥局股份有限公司施工设计事业部
15
二、斜拉桥主梁挂篮悬臂现浇施工
土主梁的变形进行精确的计算分析后，才能避免悬臂施 工到跨中合龙时，造成两端悬臂端难以对中情况，从而 保证斜拉桥的成桥内力和线形满足设计要求。 施工过程中通过对主梁主梁标高和斜拉索索力的实 测值进行结构主要基本设计参数的识别，辨别设计值与 实际值产生偏差的主要原因，从而修改最初设计的“轨 道”，达到标高和索力双控的目标。
2008-11-17
中铁大桥局股份有限公司施工设计事业部
23
三、斜拉桥主梁预制悬拼施工
3.4 湿接缝施工 在干拼梁块一定距离后需用现场浇筑的湿接缝对梁 块进行拼接。 采用湿接缝的主要目的为调整梁体线型。因此，湿 接缝后的第一个梁块定位显得十分重要。其高度、纵轴 线、仰角、水平扭角应符合监控部门的要求。 3.5 主梁合龙的原则 合龙前两悬臂端高差需严格控制，高差过大时可根 据设计监控要求的调整办法使高差调整到允许范围。 用临时钢支撑（必要时加临时预应力)进行临时锁定， 随即解除塔、梁间临时约束，进行体系转换。
2008-11-17
中铁大桥局股份有限公司施工设计事业部
27
四、平行钢丝斜拉索施工
2)、先装塔端，再牵引安装梁端 这种挂索方法适用于主梁采用支架法或挂篮悬浇法 施工且塔端没有足够的操作净空的情况。 挂设原则是：先挂塔端，利用塔上起吊设备使缆索 锚头在塔端锚固板上戴上螺母，再挂缆索梁端，梁端缆 索锚头上按要求安装好张拉杆及牵引杆，通过牵引杆分 步牵引缆索安装到位。 3)、先接长安装一端，待牵引安装另一端到位后再 将先接长的一端牵引到位 这种方法适用于塔梁两端都具有施工操作条件的情 况。挂索设计条件相应宽松，经济效益明显。 挂索方法应服从于全桥上部结构施工的总体方案和 步骤安排。
2008-11-17 中铁大桥局股份有限公司施工设计事业部
4
一、斜拉桥简介
1、主梁形式
斜拉桥主梁从材料上分主要 有三大类：预应力混凝土主梁、 钢—砼梁和钢结构主梁，其中钢 结构主梁又划分为钢桁梁和钢箱 梁两种。
钢箱梁斜拉桥
钢桁梁斜拉桥
2008-11-17 中铁大桥局股份有限公司施工设计事业部
预应力混凝土梁斜拉桥
2008-11-17
中铁大桥局股份有限公司施工设计事业部
18
三、斜拉桥主梁预制悬拼施工
2、主梁的预制 2.1 概述 用于预制悬拼的主梁应提前预制，在预制梁场的存放 时间应满足设计要求。 预制梁块在预制场可采用短线法、半长线法、长线法 制造。预制悬拼的桥梁湿接缝应按照设计要求设置，以便 更好地调整线型。 2.2 预制台座 制梁台座的设置数量由预制梁场大小、制梁周期、存 梁周期、吊装进度等结合经济因素综合考虑确定。 预制台座线形应在理论线形的基础上设置预拱度，以 消除混凝土收缩徐变的影响。 底模在反复使用过程中，每进入一个新的预制单元， 需对底模线形进行检验，及时调整偏差。
2008-11-17
中铁大桥局股份有限公司施工设计事业部
22
三、斜拉桥主梁预制悬拼施工
3.3 主梁悬拼 起吊梁块试拼，试拼合格且涂胶完成后，梁块退回 至拼装位置，精确对位后张拉主梁纵向预应力，使胶拼 材料在压力状态下固化。 可以通过以下手段实现梁块的全方位位置调整：通 过吊架两侧提升设备的同步升降调整梁块的高程位置， 通过两侧提升设备的不同步升降调整梁块的横桥向高差， 通过吊挂在吊架和梁块之间的倒链调整梁块顺桥向的扭 角，通过在起吊梁和已拼梁块之间设置千斤顶调整起吊 梁块的顺桥向位置。
挂篮调整
2008-11-17
中铁大桥局股份有限公司施工设计事业部
14
二、斜拉桥主梁挂篮悬臂现浇施工
6.2线形控制 主梁施工过程中存在控制变量的动态连续变化与理 论计算按照工况而引起相对静止、片面、间断之间的矛 盾。 当已成梁段前端有一标高误差存在时，将在待浇梁 段前点产生两倍的标高误差，这些误差构成因素包括： 临时荷载变化、日照温差、挂篮刚度差别和已成梁段的 误差等。 对于大跨度预应力混凝土斜拉桥，施工过程中应同 时考虑混凝土徐变的影响。由于混凝土徐变，主梁的挠 度增大，且越是到跨中，徐变变形越大，主梁变形后又 引起斜拉索的索力变化，故对于大跨度预应力混凝土斜 拉桥，必须进行徐变分析，只有对斜拉桥的索力和混凝
预应力混凝土斜拉桥施工
汇报人：许颖强
2008-11-17
中铁大桥局股份有限公司施工设计事业部
1
目
录
一、斜拉桥简介 二、斜拉桥主梁挂篮悬臂现浇施工 三、斜拉桥主梁预制悬拼施工 四、平行钢丝斜拉索施工 五、平行钢绞线斜拉索施工
2008-11-17
中铁大桥局股份有限公司施工设计事业部
2

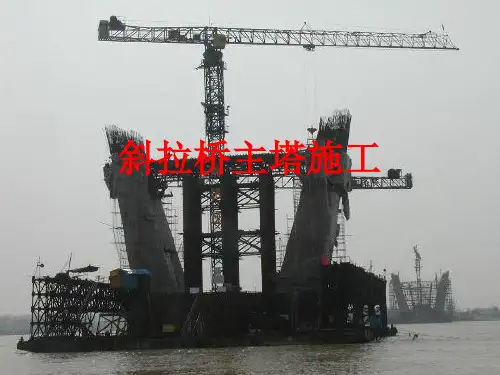

一、斜拉桥简介
2008-11-17
2008-11-17
中铁大桥局股份有限公司施工设计事业部
16
三、斜拉桥主梁预制悬拼施工
2008-11-17
中铁大桥局股份有限公司施工设计事业部
17
三、斜拉桥主梁预制悬拼施工
1、主梁预制悬拼工艺流程
预制台座→主梁预制→梁块运输→梁块起吊、试拼 胶拼（湿接)缝施工→预应力张拉、压浆、索力调整→ 斜拉索安装、张拉吊机走行→下一节段施工→合龙段施 工→全桥索力调整
挂篮立体模型
2008-11-17 中铁大桥局股份有限公司施工设计事业部
挂篮施工
10
二、斜拉桥主梁挂篮悬臂现浇施工
3、主梁牵索挂篮的安装
安装方法： 施工支架上安装 地面或船上拼装整体起升
支架上拼装
2008-11-17 中铁大桥局股份有限公司施工设计事业部
整体起升
11
二、斜拉桥主梁挂篮悬臂现浇施工
4、主梁牵索挂篮静载试验 4.1 挂篮称重 挂篮拼装完成后，对挂篮称一次重。 4.2 挂篮提升试验 通过液压千斤顶与螺旋支顶交替作业顶升挂篮吊 带进行挂篮提升试验。一套挂篮4根吊带同步进行提升， 如提升高度较大时，要采取提升吊带和降低后横梁反 顶装置交替进行。挂篮提升到位后将挂篮定位锁定。 4.3 挂篮静载试验步骤及要求 试验荷载:G0/3，2G0/3，1.1G0,1.0Gmax（对称加载， 对称卸载) 测试内容：主梁线形，塔变位，索力，挂篮纵、 横梁及吊带变形，局部焊缝和螺栓的安全状态等。
7
二、斜拉桥主梁挂篮悬臂现浇施工
2008-11-17
中铁大桥局股份有限公司施工设计事业部
8
二、斜拉桥主梁挂篮悬臂现浇施工
1、总体施工顺序 以牵索挂篮进行预应力混凝土斜拉桥主梁施工总体 顺序为：塔下现浇段施工→牵索挂篮安装→主梁分段对 称悬浇→边跨现浇段施工→边跨合拢段施工→中跨合拢 段施工。
挂篮悬臂现浇施工
2008-11-17 中铁大桥局股份有限公司施工设计事业部
28
四、平行钢丝斜拉索施工
2.2索力控制 缆索初始安装状态的索力以及后期索力的调整是 根据主梁施工监控的要求确定。 常规的索力控制点为: 1)、卷扬机牵引拉力； 2)、软牵引至拉索两端带帽索力； 3)、牵索挂篮施工预抛索力； 4)、牵索挂篮体系转换索力； 5)、斜拉索永久索力。
2008-11-17
中铁大桥局股份有限公司施工设计事业部
20
三、斜拉桥主梁预制悬拼施工
3、主梁的吊装悬拼 3.1 简述 主梁吊装悬拼工作是在主梁0#块（一般为支架法现 浇施工)施工完成后进行的。为保证斜拉桥在主梁吊装悬 拼施工状态下的稳定性，在主梁吊装悬拼前应将塔、梁 间临时固结锁定。 施工准备（梁体检查)→梁块运输→梁块起吊、试拼 →湿接缝施工→预应力张拉、压浆、索力调整→斜拉索 安装（根据监控调整)→监控→吊机走行……→合龙段施 工→合龙后主梁预应力张拉、压浆→全桥索力调整。
