一般压力表螺纹规格
压力表接头螺纹规格表
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：压力表螺纹接头形式规格尺寸一、压力表螺纹接头形式：压力表螺纹接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表螺纹接头形式多样，有焊接式管接头、扩管式接头、三通中间接头、弯通中间接头、直通中间接头、直通锥管接头、压力表直通接头、卡套式管接头等等。
二、压力表螺纹接头尺寸压力表螺纹接头规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：压力表螺纹接头尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)三、压力表接头螺纹专业术语螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
四、压力表螺纹接头的规格1、压力表螺纹接头公制：M20ד20”代表接头有螺纹处的直径是20mm；“”代表螺牙和螺牙之间的距离为；“M”代表牙尖角为60°的管螺纹；2、压力表螺纹接头英制：G1/2″“″”代表英寸1″=“G”代表牙尖角为55°的非自密封管螺纹“1/2”为连接管道的直径大小一般有：G1/2”ZG1/2"ZG-------机械制图或工程中是锥管镙纹的代号1/2-------在这里意是1/2英寸，由于一英寸等于8分，所以1/2英寸等于4（英）分ZG1/2---------直径为1/2英寸（4分）的锥管镙纹五、压力表螺纹接头在一般情况下φ40的连接螺纹尺寸为M10×1；φ60的连接螺纹尺寸为M14×。
φ100、φ150的连接螺纹尺寸为M20×。
一般压力表螺纹规格
GB/T12２6-２0０1《一般压力表》国家标准中规定,Y－40压力表得连接螺纹为M10×１,Y －60压力表得连接螺纹为M1４×1、5,Y-１00，１50,２00,２50压力表得连接螺纹为M20×1、5。
在用户无特殊要求得情况下，制造商将按标准规定提供相应螺纹规格得压力表。
BS EＮ837－１Ｐｒessure Ｇauges 压力表欧标中规定,螺纹接头有G1/８Ｂ,Ｇ1/4B,G3／8B，G1/２Ｂ四种管螺纹与1/8-27NPT ＥXＴ,1/4-１8NPT ＥXＴ，1/2-14NPT EXT 三种锥管螺纹,其中G3/8B为不推荐规格。
实际上,R１／8（ZG1/8），R1/４（ZＧ1／4),R1/２（ZG1/２)也就是压力表常用得连接螺纹规格老国标得安装方式只有:径向直接式(Ｉ)、径向凸装式(Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。
见下表与图型式安装方式接头位置外壳公称直径I 径向直接式径向40;６0；100;１50;200;２5０Ⅱ径向凸装式径向６0;1００；150；２０0;２50 Ⅲ轴向嵌装式轴向6０;10０;1５0;2０0;25０Ⅳ轴向直接式轴向40；603.仪表精度等级得变化压力表国家标准《一般压力表》ＧB/Ｔ1２26-２00１中第４、２仪表得精确度等级:仪表得精确度等级分为:1、０级;1、6级;2、5级;４、０级。
各等级仪表得外壳公称直径应符合表２得规定。
表2外壳公称直径(mm) 精确度等级（%)40;60 2、5；4、0100 1、6;2、５15０;20０;250 1、0；１、 6老国标得精度等级规定见下表外壳公称直径(mm) 精确度等级(％）4０；6０2、5;４、0１00 1、５;2、5150;200;250 1、 0；1、 5精度等级新旧国标得不同点就是把原有得1、5级改为1、6级。
4．一般压力表按基本参数得分类。
ﻫ1)、仪表外壳公称直径(mm)系列：Φ４０、Φ60、Φ10０、Φ150、Φ200、Φ２50、2ﻫ)、仪表测量范围得上限(ＭPa)应符合规定得系列:１×１0n、外壳公称装配螺栓中心圆外壳螺栓孔直径D 直径ｄo 直径d1mｍmｍmｍ４0 ５０ 4６0 72 ５100 11８６150 16５ 6200 215 ６250 272 ７7)、提出了在仪表结构设计中对于其安全措施得处理建议。
压力表接头规格
在国内的工程上，压力表一般选用的是公制螺纹，如M20*，在一些小表径上用M14*或M10*1的螺纹。
另外，有些项目可能会用到英制螺纹，如G1/2 ，小表径的用G1/4或G1/8。
以上两种都是直螺纹，是端密封，安装时需根据不同的工况选用不同的垫片。
另外，在一些合资或采用国外专利的项目中会用到NPT螺纹，常用的是1/2"NPT ，小表径的用1/4"NPT，很少用到1/8"NPT，这是美标螺纹，锥型扣。
此螺纹靠丝扣密封，不需要垫片。
国内经常缠绕四氟带，是因为国内的NPT扣加工精度不高所致。
一般常用的表径是100,150mm，小口径的是63mm以下。
1。

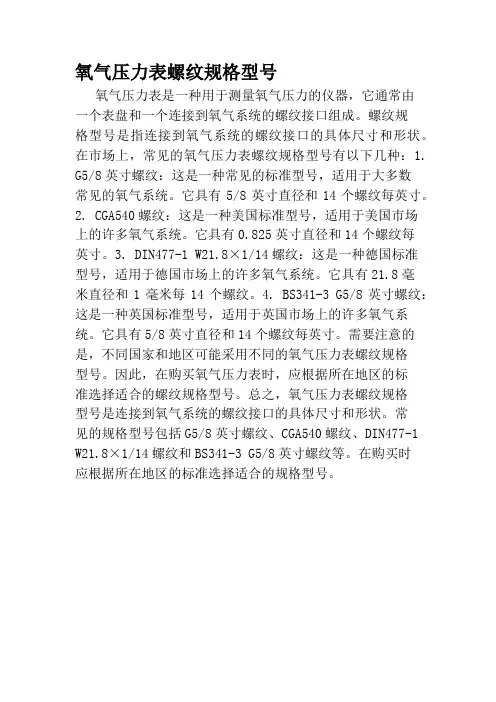

氧气压力表螺纹规格型号
氧气压力表螺纹规格型号
氧气压力表是一种用于测量氧气压力的仪器，它通常由
一个表盘和一个连接到氧气系统的螺纹接口组成。
螺纹规
格型号是指连接到氧气系统的螺纹接口的具体尺寸和形状。
在市场上，常见的氧气压力表螺纹规格型号有以下几种：1. G5/8英寸螺纹：这是一种常见的标准型号，适用于大多数
常见的氧气系统。
它具有5/8英寸直径和14个螺纹每英寸。
2. CGA540螺纹：这是一种美国标准型号，适用于美国市场
上的许多氧气系统。
它具有0.825英寸直径和14个螺纹每
英寸。
3. DIN477-1 W21.8×1/14螺纹：这是一种德国标准
型号，适用于德国市场上的许多氧气系统。
它具有21.8毫
米直径和1毫米每14个螺纹。
4. BS341-3 G5/8英寸螺纹：这是一种英国标准型号，适用于英国市场上的许多氧气系统。
它具有5/8英寸直径和14个螺纹每英寸。
需要注意的是，不同国家和地区可能采用不同的氧气压力表螺纹规格
型号。
因此，在购买氧气压力表时，应根据所在地区的标
准选择适合的螺纹规格型号。
总之，氧气压力表螺纹规格
型号是连接到氧气系统的螺纹接口的具体尺寸和形状。
常
见的规格型号包括G5/8英寸螺纹、CGA540螺纹、DIN477-1 W21.8×1/14螺纹和BS341-3 G5/8英寸螺纹等。
在购买时
应根据所在地区的标准选择适合的规格型号。
螺纹连接件技术规定
吐哈油田公司螺纹连接件技术规定为了规范压力表等接口的螺纹选型，避免因螺纹不匹配造成安全隐患，特制定以下技术规定。
1.压力表和压力变送器1.1压力表制造标准国产压力表按照GB/T 1226-2010和 GB/T 1227-2010标准制造。
该标准中规定了压力表的安装尺寸，其中压力表接头螺纹为M20×1.5。
见表11和图1。
表1 压力表安装尺寸（单位：mm）接头尺寸D H不大于d L d1 L140 55 M10×1.0 10 4960 70 M14×1.5 14 5100 100150 125M20×1.5 20 6 12 200 150250 175注1:当对仪表接头螺纹有特殊要求时，用户与生产商协商解决。
注2:图中接头尺寸L处可为四方、六方或对方，图示为四方。
图1 压力表结构图目前国内常用压力表螺纹接口为M20×1.5，其中M 表示米制普通管螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距。
米制普通管螺纹的内外螺纹是圆柱型非密封螺纹，牙型角与美制螺纹的相同均为60°。
国内压力表生产厂家根据用户需求提供的螺纹接口见表2，其中的ZG表示锥管螺纹，等同于国标GB/T-7306.2-2000中的R2。
表2 国内常用压力表螺纹接口型号（表盘直径）Y-50 Y-60 Y-75 Y-100 Y-150常用螺纹公制螺纹M14×1.5 M20×1.5英制螺纹ZG 1/4〞、G1/4〞ZG3/8〞、G3/8〞、ZG1/2〞、G1/2〞美制螺纹1/4〞NPT 3/8〞NPT、1/2〞NPT精度等级 2.5 1.6测量范围（MPa）-0.1 ~0，-0.1~0.06，-0.1~0.15，-0.1~0.3，-0.1~0.5，-0.1 ~0.9，-0.1~1.5，-0.1~2.4，0~0.1，0~0.16，0~0.25，0~0.4，0~0.6，0~1.0，0~1.6，0~2.5，0~4.0，0~6.0，0~10.0，0~16.0，0~40.0，0~60.0，0~100.01.2 压力表鉴于M20×1.5的螺纹为非密封普通管螺纹，为了保证压力表螺纹连接的可靠性，压力表螺纹一律采用英制锥管密封螺纹，执行标准为：《55°密封管螺纹第2部分圆锥内螺纹与圆锥外螺纹》GB/T-7306.2-2000。
压力表的螺纹快速识别方法
压力表的螺纹快速识别方法
压力表螺纹是在压力表上用于连接与其他设备的关键部分。
正确识别压力表螺
纹的方法对于正确安装和维护压力表至关重要。
下面将介绍几种常用的压力表螺纹快速识别方法。
首先，最常见的压力表螺纹是NPT（National Pipe Thread）螺纹。
NPT螺纹是
美国国家标准的螺纹体系，其主要特点是螺纹边缘呈圆形，螺距较大。
识别NPT
螺纹的方法是: 找到螺纹外径，然后测量螺距，即螺纹每英寸的螺线数。
NPT螺纹
通常有1/8英寸、1/4英寸、1/2英寸等标准尺寸。
其次，另一种常见的压力表螺纹是BSP（British Standard Pipe）螺纹。
BSP螺
纹是英国国家标准的螺纹体系，其特点是螺纹边缘呈锥形，螺距较小。
识别BSP
螺纹的方法与NPT类似，通过测量螺纹外径和螺距来确定。
此外，还有一种常见的压力表螺纹是Metric 螺纹。
Metric 螺纹是一种通常用于
欧洲和亚洲的螺纹体系，其特点是采用公制单位。
识别Metric螺纹的方法是通过
测量螺纹外径和每毫米的螺线数来确定。
需要注意的是，在识别压力表螺纹时，我们通常使用一个螺纹规或卡尺来测量
螺纹外径和螺距，并与已知的标准进行对比。
此外，还需注意区分内螺纹和外螺纹。
综上所述，通过测量螺纹外径和螺距，我们可以快速准确地识别压力表的螺纹
类型。
这些方法能够帮助我们正确选择适合的连接件，确保压力表的稳定运行和正确安装。
压力表接头常用螺纹介绍-耐震压力表
压力表接头常用螺纹介绍
压力表接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表接头螺纹常用的有以下三大类:
一.公制螺纹：
常用的螺纹规格有：M20*1.5；M14*1.5；M10*1.0等。
M：代表牙尖角为60°的管螺纹；
20（14；10）：代表接头有螺纹处的直径是20mm；
1.5(1.0)：代表螺牙和螺牙之间的距离为1.5mm；
压力表公制螺纹接头螺纹主要尺寸如下：
二．英制螺纹：
常用的规格有：G1/2″；G3/8″；G1/4″；G1/8等。
三．美制螺纹：
常用的规格有：NPT1/2″；NPT3/8″；NPT1/4″；1/8NPT等。
“NPT”代表牙尖角为60°的自密封椎管螺纹；
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：。
压力表型号含义
For personal use only in study and research; not for commercial useYTP代表隔膜压力表，YMF代表法兰式，YML代表螺纹式压力表，型号为Y-100,0-1.6MPa,1.5级,径向G1/2A。
普通压力表，直径100mm,压力值0-1.6MPa,（16公斤力/平方厘米）,接头方向---径向,接头螺纹---1/2"（管螺纹）通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．我们常用的有：ＹＴＦ表示不锈刚压力表，ＹＡ表示氨用压力表，ＹＸＣ表示电接点压力表，ＹＺ表示真空压力表，ＹＹ表示乙炔压力表，ＹＯ表示耐热压力表，ＹＨ表示氢气压力表等等YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性(YQ系列)或有腐蚀性(YQF 系列)的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。
主要技术参数：1、型号及参数技术参数/ 型号YQ-1 YQ-2 YQ-3 YQ-4 YQ-5YQF-1 YQF-2 YQF-3 YQF-4 YQF-5输入压力表量程(Mpa) 0～25 0 ～25 0～25 0～25 0～25输出压力表量程(Mpa) 0～0.6 0～0.16 0～4 0～0.25 0～1压力表等级2.5 2.5 2.5 2.5 2.5输入压力(Mpa) ≤18.5 ≤18.5 ≤18.5 ≤18.5 ≤18.5输出压力(Mpa) ≤0.45 ≤0.12 ≤3 ≤0.2 ≤0.75额定流量(m3/h) 0.6 0.06 1 0.2 0.62、稳定性：气源压力在5～15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7*10-4MPa3、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限时的6%4、安装连接：a.入口端：G5/8"(左、右旋)，W21.85 14牙寸(左、右旋)b.出口端：M10*1; M8*1软管接头等.三、适应气体：YQ系列H2、O2、N2、CH4、CO、CO2、He、Ne、Ar等非腐蚀性气体YQF系列NH3、SO2、H2S、HCL、NO等腐蚀性气体.产品名称：丙烷压力表产品型号：YW-60产品名称：氩气表产品型号：Yar-60/100产品名称：氢气压力表产品型号：YQ-60产品名称：乙炔压力表产品型号：YY-60/100/150产品名称：二氧化碳表产品型号：YC-60/100产品名称：氧气压力表产品型号：YO-60/100/150For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
一般压力表螺纹规格
１.一般压力表的定义
《一般压力表》GＢ/Ｔ1２26-２001规定了一般压力表的定义：
精确度等级等于或低于1.０级的压力表、真空表及压力真空表。
表2
外壳公称直径（ｍｍ)
精确度等级(%)
４0;60
2.5;4.0
100
1．6;2.5
150;２00；250
1． 0;1． 6
老国标的精度等级规定见下表
外壳公称直径（mm)
精确度等级(％)
40;６0
2.5;4.0
1０0
1.5;2.５
150;2００;250
1. ０;1. ５
精度等级新旧国标的不同点是把原有的１.5级改为1.6级。
272
７
7).提出了在仪表结构设计中对于其安全措施的处理建议。
7.１ 仪表外壳可以采用不同形式的卸压装置,也可以不采用卸压装置，但要确保使用安全,以防弹簧管破裂时介质不能及时散逸而导致表玻璃爆裂发生事故。
7.2 建议用节流装置,它有助于防止事故的扩大和蔓延。
7．３建议测量气压＞2.5 MPa和测量液压＞6 MPa的仪表，采用有卸压装置的外壳。
径向
60；100;15０;20０;250
Ⅲ
轴向嵌装式
轴向
６0；1０0；150;2００；2５0
Ⅳ
轴向直接式
轴向
４0；60
3．仪表精度等级的变化
压力表国家标准《一般压力表》GB/T1２２6-2００１中第4.2 仪表的精确度等级：
仪表的精确度等级分为:1．０级；１．6级;２．5级；4.0级。各等级仪表的外壳公称直径应符合表2的规定。
m12x1.5压力表标准
m12x1.5压力表标准
M12x1.5 是一种度量螺纹标准，它表示螺纹直径为12毫米，每毫米的螺距为1.5毫米。
这种螺纹标准常用于不同类型的设备和工具中。
关于压力表的标准，通常有多种不同的类型和规格，具体的标准取决于应用需求和所使用的压力表的类型。
以下是一些常见的压力表标准：
- ANSI/ASME标准：由美国国家标准学会和美国机械工程师学会共同制定的标准，常用于工业领域。
- DIN标准：由德国标准化委员会制定的标准，常用于欧洲地区。
- JIS标准：由日本工业标准化委员会制定的标准，常用于日本和东亚地区。
- EN标准：由欧洲标准化委员会制定的标准，常用于欧洲地区。
这些标准规定了压力表的性能要求、测量范围、精度等方面的要求，以确保压力表的测量结果准确可靠。
具体选择哪种标准取决于应用需求和地区标准。
压力表接头螺纹规格
压力表接头螺纹规格
压力表接头螺纹规格
一、常用压力表接头螺纹规格
1、G1/8：1/8NPT（国标G1/8）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：1/8NPT，外寸径1.313mm
2、G1/4：1/4NPT（国标G1/4）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：1/4NPT，外寸径1.969mm
3、G3/8：3/8NPT（国标G3/8）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：3/8NPT，外寸径2.477mm
二、NPT简介
NPT，National Pipe Thread，全称“美国国家水管螺纹”；它是利用一个NPT转换接头将螺纹受压管件上的美国螺纹转换成英制或公制螺纹，也就是将美国螺纹转换成英制螺纹或公制螺纹的接头。
其尺寸标准满足美国标准ANSI B1.20.1-1983。
NPT螺纹的特征：
①NPT螺纹的螺距是美制60度螺纹；
②NPT螺纹是一种允许接头之间存在密封性的接头；
③NPT螺纹的形状是一条三角楔状或栓形的半径螺纹，比英制半径螺纹少1/4或1/16英寸；
④NPT螺纹具有良好的拧紧性，可以与各种材料结合在一起，并且能够抵抗扭矩和拉伸力；
⑤NPT螺纹具有良好的密封性，可以在零维持可靠的密封性，具有抗渗透性，可有效地防止液体或气体的流动；
⑥NPT螺纹的尺寸规格也可以接受客户的特殊要求，可根据客户的要求，为客户量身定制各种尺寸以及材质的产品。
