温度保险丝
温度保险丝
温度保险丝温度保险丝也叫做温度熔断器是温度感应回路切断装置。
温度保险丝能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。
常用于：电吹风、电熨斗、电饭锅、电炉、变压器、电动机、饮水机、咖啡壶等等温度保险丝运作后无法再次使用，只在熔断温度下动作一次。
温度保险丝有多种构成方式，以下介绍比较通用的两种：第一种：- Bef ore由可动触点(s liding contact)、弹簧(s pring)、可熔体(electrically nonc onduct iv e therm alpellet)构成。
在温度保险丝启动之前电流从左侧引线流向可动触点(sliding contact)，通过金属外壳向右侧引线流动。
在外部温度达到预定温度时可熔体熔化，压缩弹簧会变松。
即弹簧膨胀，可动触点(s lidingc ont act)与左侧引线分离。
回路被打开，可动触点(sliding c ont act)与左侧引线间电流被切断。
第二种：- Bef ore由轴对称的引线(leed )、在规定温度下可熔化的金属化合物可熔体(therm al elem ent)及为防止其熔化氧化的特殊混合物(s pecial com pound)和绝缘容器(ceramic ins ulator)构成。
周围温度上升时特定的树脂混合物开始液化，当达到熔点时树脂混合物熔化产生表面张力作用，之后连接两个引线的金属化合物熔化移向引线，从而永久切断回路。
下列事项是为确保保险丝正常操作必须遵守的事项：i)各温度保险丝有额定电流和电压，熔断温度(Tf)，使用温度(Th)，最大温度(Tm)，要在规定的参数下使用。
ii)选定保险丝安装位置时要注意不能因成品内的震动及其他配件的变位，令应力转嫁到保险丝上。
iii)要安装在温度保险丝熔断后温度不会上升到最大使用温度以上的地方。
iv)不能用于液体或湿度维持在95%以上的机器内。
v)温度保险丝要安装在只能够感应温度保险丝热源的场所。
温度保险丝构造及原理
温度保险丝构造及原理温度保险丝的构造通常由保险丝管、热敏材料和两个导电端子组成。
保险丝管一般采用金属材料制成，具有较高的电导性和导热性，以确保在过载时能够快速升温。
热敏材料是保险丝的核心部分，它能够根据温度的升高或降低而改变电阻值。
通常采用的热敏材料有聚氨酯、聚酯等。
导电端子是保险丝的两个电极，用于与电路连接。
保险丝的工作原理基于热敏材料的温度特性。
当电路过载时，由于电流过大，保险丝的瞬间功率损耗会产生大量的热量，导致热敏材料的温度升高。
当温度超过热敏材料的工作温度时，热敏材料的电阻值会迅速增加，从而限制电流通过，达到断路的目的。
一旦保险丝断路，电路中的电流将停止流动，从而保护了电路和设备。
此时，保险丝需要冷却一段时间，使温度降低到热敏材料的恢复温度以下，使其电阻值降低，电流可以再次通过，实现对电路的恢复。
温度保险丝的额定电流和额定工作温度是确定其性能的重要参数。
额定电流是指保险丝能够连续工作的最大电流值，超过这个电流值时，保险丝会断开。
额定工作温度是指保险丝能够正常工作的温度范围，超过或低于这个温度范围，保险丝可能会出现误动作或失效的情况。
在实际应用中，温度保险丝通常与其他保护装置如熔断器、电磁继电器等组合使用，形成多重保护系统，以确保电路和设备的安全可靠。
此外，温度保险丝还可以根据不同的应用需求设计成各种形状和尺寸，以适应不同的电器产品和电路设计。
综上所述，温度保险丝是一种通过热敏材料的电阻值变化来控制电流断路和恢复的安全装置。
其构造简单，原理清晰，通过限制过载电流，可有效防止电路过热和起火的危险，保护电气设备和电路的安全运行。
温度保险丝知识
微型温度保险丝
04
体积小巧、重量轻，便于安装和携带。适用于 空间有限的电子产品中，如手机、笔记本电脑
等。
02
温度保险丝参数与性能
额定电流和电压
额定电流
温度保险丝在正常工作条件下可 以承受的最大电流值，通常以安 培（A）为单位进行标识。
额定电压
温度保险丝在正常工作条件下可 以承受的最大电压值，通常以伏 特（V）为单位进行标识。
温度保险丝安装在发动机舱内，当 发动机过热时自动熔断，切断电路 ，防止火灾。
车载电子设备保护
温度保险丝用于车载音响、导航等 电子设备的过热保护，确保设备在 正常工作温度范围内运行。
工业生产过程控制
01
02
03
自动化设备保护
在自动化生产线和机器人 等设备中，温度保险丝用 于过热保护，确保设备在 安全工作范围内运行。
$number {01} 汇报人：XX
温度保险丝知识
目录
• 温度保险丝基本概念与原理 • 温度保险丝参数与性能 • 温度保险丝应用领域及案例分析 • 温度保险丝选型与使用注意事项 • 温度保险丝市场动态与行业趋势 • 温度保险丝实验方法与评价标准
01
温度保险丝基本概念与原理
定义及作用
温度保险丝是一种特殊的保险丝，它在电路中起到过热保护 作用。当电路中的温度超过一定阈值时，温度保险丝会自动 熔断，切断电流，从而保护电路和电器设备免受过热损坏。
创新技术发展趋势预测
01
新材料技术
新型高分子材料、纳米材料等的应用，将提高温度保险丝的耐高温、耐
老化等性能，延长使用寿命。
02 03
智能化技术
随着物联网、人工智能等技术的发展，温度保险丝将实现智能化升级。 例如，通过集成传感器和微处理器等技术，实现远程监控和预警功能， 提高电路保护的安全性和可靠性。

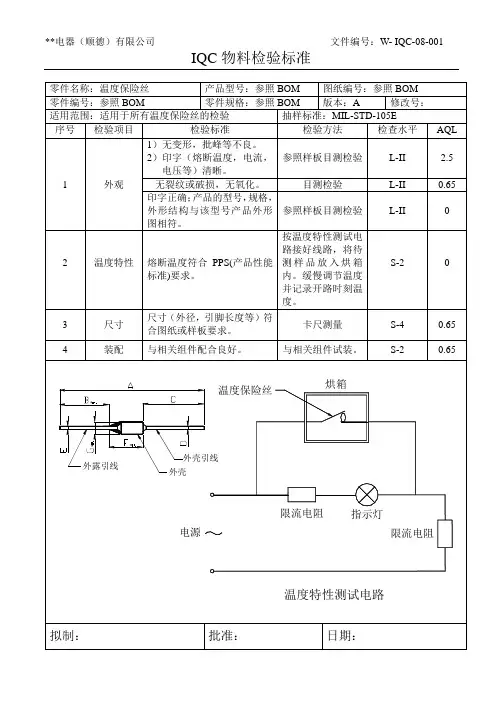

IQC检验标准(温度保险丝)
S-4
0.65
4
装配
与相关组件配合良好。
与相关组件试装。
S-2
0.65
拟制：
批准：
日期：
零件名称：温度保险丝
产品型号：参照BOM
图纸编号：参照BOM
零件编号：参照BOM
零件规格：参照B检验
抽样标准：MIL-STD-105E
序号
检验项目
检验标准
检验方法
检查水平
AQL
1
外观
1）无变形，批峰等不良。
2）印字（熔断温度，电流，电压等）清晰。
参照样板目测检验
L-II
2.5
无裂纹或破损，无氧化。
目测检验
L-II
0.65
印字正确；产品的型号，规格，外形结构与该型号产品外形图相符。
参照样板目测检验
L-II
0
2
温度特性
熔断温度符合PPS(产品性能标准)要求。
按温度特性测试电路接好线路，将待测样品放入烘箱内。缓慢调节温度并记录开路时刻温度。
S-2
0
3
尺寸
尺寸（外径，引脚长度等）符合图纸或样板要求。
温度保险丝原理
温度保险丝原理
温度保险丝原理是指通过使用材料的热膨胀性质，在温度过高时膨胀以阻止电流通过的一种保护措施。
温度保险丝通常由金属或其他导电材料制成，其中包括两个接触点。
当电流通过温度保险丝时，由于材料的电阻产生热量，温度保险丝会因为热膨胀而扩张。
当环境温度升高到一定程度时，材料膨胀到一定程度，接触点之间的距离增大，导致电流无法通过保险丝，从而切断电路，达到保护电路的目的。
温度保险丝的工作原理是基于材料的热膨胀性质，当温度升高时，材料膨胀程度增加，导致电流无法通过，从而防止电路过载和短路等意外情况的发生。
温度保险丝也可以根据所需的保护温度来选择材料，以确保在预定的温度范围内工作有效。
温度保险丝广泛应用于各种电子设备和电路中，以提供保护和安全性。
温度保险丝
有机物感温型温度保险丝安装使用注意事项
有机物感温型温度保险丝的结构如下图所示：
图中：1. A引脚，2. 密封树脂，3. 绝缘陶瓷， 4. 细弹簧，5.星状簧片，6. 粗弹簧，7. 圆片， 8. 感温块，9. 外壳，10.B引脚。
有机物感温型温度保险丝安装使用注意事项
温度保险丝在安装使用时应注意以下几点： 每一温度保险丝都有其额定的电气及温度参数，应用中应使
工作原理
合金型温度保险：当合金型温度保险丝周围
温度上升到它的动作温度时，其易熔合金熔 化并在表面张力作用下及特殊树脂帮助作用 下，收缩成球状附在两引脚末端，这样，电 路被永久性切断。（参见下图）
有机物型温度保险：当有机物温度保险丝
周围温度上升到它的动作温度时，感温块 熔化，压缩弹簧B放松让出空间，弹簧A得 以释放推开星状簧片，使之与A引脚脱离接 触，从而断开电流通路，这样，电路被永 久切断。
合金型温度保险安装使用注意事项
16。 施加在引脚上轴向力（拉力或推力）绝不可超过规定的试 验“拉力”或“推力”，对AUPO“A”系列保险丝，最大试验 拉力为1磅，最大试验推力为0.4磅（在室温下），必须先做 样品试验以确定在生产工序中不会产生超过最大试验“拉力” 及“推力”在引脚上。 17。当设计应用产品时，必须考虑那些与引脚、壳体接触的元 件材料的收缩、膨胀及其它移动引起的应力，应使用柔软、 可弯曲的或冷、低电阻的引线来与温度保险丝连接。 18。 接点电阻必须控制以确保使电阻最低，不适当的连接会导 致保险丝提前动作，接点必须抽样检验以确保连接处有合适 的机械连接强度，不适当的连接点会导致接点电阻增大进而 在接点产生高温，引起损伤封口树脂及其它部件，这可能使 装置产生短路或其它故障。
有机物感温型温度保险丝安装使用注意事项
温度保险丝的认证标准
温度保险丝的认证标准全文共四篇示例，供读者参考第一篇示例：温度保险丝是一种用于电路保护的重要元件，可以在电路中发生过载或短路时迅速切断电流，起到保护电路和设备的作用。
由于温度保险丝的功能直接关系到电路的安全性和稳定性，因此对其质量和性能的认证标准非常重要。
本文将对温度保险丝的认证标准进行详细介绍。
一、温度保险丝的基本要求1. 工作温度范围：温度保险丝应具有合适的工作温度范围，能够在设定的温度范围内稳定工作，并在超过设定温度时迅速切断电流。
2. 额定电流和电压：温度保险丝应具有合适的额定电流和电压，能够在电路中正常工作，并在发生故障时可靠地切断电流。
3. 触发温度和响应时间：温度保险丝的触发温度应准确可靠，且响应时间应短，确保在发生故障时能够及时切断电流，避免损坏电路和设备。
二、温度保险丝的认证标准1. 国际标准：温度保险丝的认证标准通常参考国际标准，如IEC 60127、UL 248、JIS C2532等，这些标准规定了温度保险丝的性能要求、测试方法和标记要求，确保其质量和性能达到国际水平。
2. 认证机构：对于温度保险丝的认证，通常需要通过权威的第三方认证机构进行测试和认证，如UL、TUV、VDE等，这些认证机构能够对温度保险丝的性能、质量和安全性进行全面评估，确保其符合相关标准和规定。
3. 测试项目：温度保险丝的认证测试通常包括以下几个方面：触发温度测试、电流和电压测试、响应时间测试、外观和尺寸检测等，通过这些测试项目可以全面评估温度保险丝的性能和质量，确保其达到标准要求。
4. 认证标识：通过认证的温度保险丝通常会在产品上贴有相应的认证标识，如UL认证标识、TUV认证标识等，这些标识可以让用户和消费者直观地了解产品的认证情况，确保其质量和安全性。
三、温度保险丝的选择和应用1. 根据需求选择合适的温度保险丝：在选择温度保险丝时，需要根据具体的电路需求和工作环境选择合适的型号和规格，确保其能够可靠地保护电路和设备。
温度保险丝
温度保险丝1，温度保险丝的作用是什么？温度保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。
它是一种安装在电路中，保证电路安全运行的电器元件。
保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。
2，保险丝的工作原理是怎样的？我们都知道，当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。
且发热量遵循着这个公式：Q=；其中Q是发热量，是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。
当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。
当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。
电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。
若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。
若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。
又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。
这就是保险丝的工作原理。
们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。
因为这些因素对保险丝能否正常工作起了致关重要的作用。
同样，您在使用它的时候，一定要正确地安装它。
3，保险丝的构造如何？各有什么功效？又有什么要求？一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象；电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。
RY系列温度保险丝
RY温度保险丝也叫作一次性热熔断器，是一种不可复位的热敏保护器件。
是以检测温度的异常上升并切断电路为目的制造的，当周围温度升高到某不正常温度时，RY温度保险丝感受外界温度状态，将电路切断以避免火灾的发生。
它的特点是：采用金属做外壳、以感温颗粒（有机化学物质）作感热体，对外界温度感应灵敏，动作温度准确，稳定，体积小，密封式结构，性能可靠。
由于感温材料的构造是不通电的，故内部阻抗小，具有切断电流6A-15A（AC）的特长。
RY温度保险丝应用于咖啡壶、电熨斗、电饭煲、电吹风、变压器、电动机、空调、换气扇、电风扇、复印机、马达等，也可用于特殊场所,如：汽车、火车、船舶等制动装置、医疗设备等。
江阴市志翔电子科技是一家专业从事RY温度保险丝等过热保护器的设计、研发、生产、销售为一体的高新技术企业，也是国家热熔断体标准起草成员单位。
自有品牌创立于1989年，企业实力雄厚、技术成熟、经验丰富、管理严格，拥有员工250人，专业技术人员30多人，年产值5000万只以上。
企业已通过ISO9001-2000国际质量认证体系，并获得多项专利，所有产品都已通过UL、CCC、VDE、TUV、KC、PSE、CB等多个国际认证，全面符合ROHS 要求。
企业自主研发自动化生产线，注重先进设备投入。
引进具有国际领先技术的检测设备，设有UL目击实验室。
目前制造能力达国内先进水平，制造工艺及检测技术与国际同步，长期配套美的、格力、海尔、海信、长虹、TCL国内众多知名家电企业，产品远销欧美，中东，东南亚，获得客户的一致认可和广泛赞誉。
温度保险丝的原理及熔断形态说明
温度保险丝的原理及熔断形态说明
1.断开状态：当电流超过保险丝额定电流时，保险丝内部金属材料会
受到电流的热效应而升温，当温度达到保险丝内部金属材料的熔点时，金
属材料会迅速熔化断开电路，使电路中的电流无法通过。
2.熔化部分：在保险丝熔断后，通常会形成一个熔化部分，即被熔化
断开的金属材料，它具有一定的形状和颜色特征，可以通过观察熔断部分
的形态来判断保险丝是否熔断。
3.动火花和气味：在断开电路时，由于电流突然中断，可能会产生动
火花和一种特殊的气味，这是金属材料的熔化和蒸发所导致的，上述现象
可以进一步验证保险丝是否已经熔断。
4.恢复状态：当电路中的故障得到修复后，保险丝会恢复通路。
但有
一些保险丝是一次性的，一旦熔断就无法重新恢复通路，需要更换新的保
险丝。
总结起来，温度保险丝的熔断形态说明主要是由以下几个方面来判断：断开状态、熔化部分、动火花和气味以及恢复状态。
这种通过金属材料的
熔断来实现断路保护的机制，使得温度保险丝成为电路中重要的过载保护
装置。
它的应用范围广泛，用途广泛，具有可靠性高、成本低、响应速度
快等优点。
温度保险丝用法
暑危丝，亦谓热护器温铄绝器，一以防具热而安之也。
上润褥暑，暑险自断电路，以防热损坏及火。
具传暑险之类，亦器用此也。
1、事理，得事理，
暑危丝，感温也。
感温材常一低烟合金，如铅锡合金、lyu ǐ电其材，主以温挽之。
暑月高，温材渐消，人电干裂，断电路。
上润褥暑，温险以易初。
2、之类也。
以感温材不同，温饵足下数也。
一则铅锡合金同：熔点颇低，凡于六十-八十修，便于用电器、电子设备等。
02/BZ锡合金型：铄点资，凡于90百二十串_，与工业设备、电机等。
贽殊合金：熔一以请定律，宜殊景。
3、以景悬于景。
暑危丝博设坛场，景如：
一，人家巨器：电饭yuèn，电热水壶、微波炉等，防过热发火。
二里，电子设备：如电脑、手机充电器等，保电池、电路除过热损。
设契丹，作坊设：电机、变压器等，必保其温暑。
[64]如寝关曝纩如寝关曝纩池治系统，须臾电气系统。
4、用术。
一士庶暑难：以设备之地温，择可烁之险。
铄过低可误，太高不能以时具。
村信未施，温变乃举，保当感于温。
避危丝置翼温拙位。
奉公朝省：诚暑险之正，请于临时。
危丝已断，宜时易新危行防。
4]审慎易：暑危丝一断，不得复位，须易新险以行之。
易时，务与原危峭行险。
温度危丝一种，而刑设备设备，能于此时断电路，防炉坏或发火。
上润褥暑，择可实，设官秩，奉正，以保备常行。
温度保护的温度保险丝
温度保护的温度保险丝保险丝是一种非常常见的安全保护性器件，一般正常常见的都是电流型保险丝，是通过电流改变来进行保护的，还有一种是利用温度变化来进行保护的，一般称之为温度保险丝。
温度保险丝是一种过热保护元件, 对于过热会断开电路。
它可以检测到由於短路或组件故障所造成的热过电流。
在常规条件下，温度保险丝/熔断器在电路上仅作为电源通路使用，在使用期间实际电流值低于额定值的情况下，无法触及熔断反应，对电路正常运行也没有任何不良影响。
仅当电路温度异常或者机械设备运行故障时，温度保险丝熔断器会触及熔断反应并直接切断电源线路，以免线路运行受到故障的不良影响。
只有电器产品在发生故障或产生温度异常时，才会被熔断从而切断电源电路。
这一点和电流熔断器（电流保险丝）是不同的，电流熔断器是因电路中超过额定电流时产生的热量而熔断的。
在电路出现故障或异常运行时，电流呈持续升高趋势，且可能导致电路中部分重要电器元件发生损坏，严重时还可能导致电路烧毁或诱发火灾。
两者的相同点：两者都是温度过高发生熔断；不同点：温度保险丝/熔断器熔断时温度高，但电流不一定高；电流保险丝熔断时温度高，电流也一定高。
温度保险丝，不同于电流保险丝, 很少消费者会自行更换，所以他们并不熟悉温度保险丝。
但是，正如我们上面提到的，它是不可缺少的过温保护。
温度保险丝的种类及特点上图显示了温度保险丝的典型构造。
温度保险丝/熔断器主要由熔体和熔管以及外加填料等部分组成。
使用时，温度保险丝/熔断器能感应电子产品在温度发生异常升高，通过温度保险丝/熔断器主体及导线感应温度，当温度达到熔体的熔点时，熔体会自动融化。
融化后的熔体在特殊填充料的促合作用下，表面张力增强，熔体熔断后成球状，从而切断回路避免发生火灾。
确保电路所连接电器设备的安全运行。
温度保险丝有多种构成方式，比较通用的三种：第一种：有机物型温度保险丝由可动触点（sliding contact）、弹簧（spring）、可熔体（electrically nonconductivethermalpellet）构成。
温度保险丝原理及使用
温度保险丝原理及使用讲座一、温度保险丝的概念温度过热保险管(SEFUSE) 是具有检测出温度异常并及时切断电路功能的小型电器组件。
它可以起到防止火灾等事故于未然的作用。
二、种类及使用规格目前我们公司使用的温度保险丝主要有两种﹕(1)热熔断体(SF型) (2) 热断路器(SM型)衡量保险丝的重要参数﹕额定动作温度﹐额定工作电压﹐额定工作电流。
热熔断体使用热敏颗粒(有机化学物质) 为感热材料﹔热断路器使用低熔点合金。
三、温度保险丝的构造及功能原理﹕1﹕热熔断体(SF型)将热敏颗粒装入金属壳中进行热切断。
可切断10A~15A大电流。
构造如图所示﹕原理﹕ 动作前﹕在SF 型温度过热保险管的金属外壳内封入有可动电极﹐弹簧和热敏颗粒。
弹簧B 是在被压缩状态下装入的﹐借助弹簧弹力使引线A ﹐可动电极﹐金属外壳和引线B 导通。
动作后﹕在环境温度超过保险管动作温度时﹐经金属外壳传导入的热量使热敏颗粒熔化﹐弹簧A ﹐弹簧B 均伸长﹐但A 方向弹力大﹐迫使弹簧B 压向B 侧﹐从而使使引线A ﹐可动电极断开切断电路。
2﹕热断路器(SM 型)将低熔点合金作为感热材料装入陶瓷外壳中。
其切断电流为0.5A ﹐1A ﹐ 2A 。
具有可直接装在温度检测处的特长。
构造如图所示﹕原理﹕动作前﹕将引线A﹐引线B与可熔体一起导通电路。
可荣体外包有助熔济。
动作后﹕可熔体温度随着环境温度上升而上升﹐不久即熔化﹐在助熔济和可熔体表面张力作用下﹐瞬间形成球状﹐从而切断电路。
四、特点及用途1. 特点﹕a. 由于小型﹐所以对环境温度感应非常灵敏﹔b. 由于气密构造﹐因老化而引起的变动很小﹐具有很高的动作温度﹔c. 非复原型﹐即使动作后温度下降也不会复原。
2. 用途﹕I.电热炉﹐电热桌﹐电热地毯煤油风扇加热器温风机。
II.电熨斗﹐熨裤器热吹风机﹐头发干燥器﹐充电式刮脸刀。
III.空调机﹐换气扇, 洗衣机等。
IV.冰箱﹐彩电﹐日光灯等。
V.电饭锅﹐煎烤器﹐咖啡壶﹐电钞锅。
ptc保险丝工作原理
ptc保险丝工作原理
PTC保险丝，全称为正温度系数保险丝（Positive Temperature Coefficient Fuse），是一种能够根据电流的大小自动断开电路
的保护元件。
它的工作原理基于PTC材料的特性。
PTC材料具有渐进端末特性，即在低温下呈高电阻状态，在
温度升高到临界温度时，电阻值急剧上升。
这种特性是由
PTC材料的结构决定的。
PTC保险丝由PTC材料制成，通常为一块片状的陶瓷材料。
当电流通过PTC保险丝时，它会产生热量。
根据PTC材料的
特性，当电流较小时，PTC保险丝的温度升高较慢，电阻值
增加不明显，电路正常通断。
但当电流超过一定阈值时，PTC
保险丝的温度迅速升高，电阻值急剧上升。
一旦电阻值升高到足够高，PTC保险丝就会断开电路，起到了保护的作用。
在电流超过阈值而PTC保险丝断开电路后，当电流降低到安
全范围内，PTC保险丝会自动恢复正常工作状态。
这是因为
在断开电路后，PTC保险丝的温度迅速降低，电阻值也随之
下降。
一旦温度降低到足够低，PTC保险丝的电阻值会恢复
到初始值，电路重新通断。
因此，PTC保险丝能够根据电流的大小自动断开和恢复电路，起到保护电路和防止过流的作用。
它被广泛应用于各种电子设备和电路保护中。
AUPO温度保险丝产品介绍说明书
1.产品介绍(Product introduction)AUPO温度保险丝是一种不可复位型热敏保护器件，用于家用电器及工业设备的过热保护，当周围温度升高到某不正常温度时，温度保险丝感受外界温度状态，将电路切断。
它的全密封结构确保其熔断系统稳定可靠，不受外界潮湿等恶劣环境影响。
它的主要特点是：对外界温度感受灵敏；动作温度准确、稳定；体积小，密封式结构；性能可靠，已获多个国际安全标准认证。
AUPO thermal cutoffs is a Non-resettable part for temperature protection,it is used in household electric appliances and industrial equipment for temperature protection:When ambient rises to an abnormal temperature,the thermal cutoffs sensors ambient temperature and function to fusing off the circuit.sealed structure of thermal cutoffs insures the function system’s stability and reliability,and avoid influencing by ambient humidity etc.thermal cutoffs characters are: Extremely sensitive to ambient temperature;Precise and Stable for functioning temperature;Small size,Sealed structure;Reliable,Certifications by various international safety standards.2.外观和外形尺寸(Dimensions)尺寸(mm)Model No a b c d eA*-5A-F 6.6±0.58.0±0.5 2.6±0.3Φ0.6±0.0270±33.型号及主要技术参数(Technical parameters)产品型号：Model No:产品料号：Product No：额定动作温度Tf(︒C)实测动作温度Fusing-off Temp保持温度Th(︒C)极限温度Tm(︒C)额定电流Ir(A)额定电压Ur(Vac)标称浪涌电流In(KA)最大浪涌电流Imax(KA) IECStandardCorpStandardUL CCC VDE UL CCC VDEA0-5A-F A0-5A-F8474-8480-84656550180203203525036 A1-5A-F A1-5A-F10292-10296-100808075180203203525036 A2-5A-F A2-5A-F115105-115109-115959590180203203525036 A3-5A-F A3-5A-F125115-125117-123105105100180203203525036 A4-5A-F A4-5A-F130120-130124-128102107102180203203525036 A5-5A-F A5-5A-F135125-135128-134115115110180203203525036 A7-5A-F A7-5A-F138128-138133-137115115110180203203525036 A12-5A-F A12-5A-F145135-145138-142126126121203203203525036 A8-5A-F A8-5A-F150140-150142-148128128123180203203525036A16-5A-F A16-5A-F160150-160153-157135135N203203N5250364．产品结构说明（Structural instruction）(1):易熔合金Thermal alloy(2):特殊树脂Special resin compound(3):环氧树脂Epoxy(4):镀锡铜线：Lead wire(5):塑料外壳Case5.最终检验（Final inspection）检验项目Inspection items样本量sample qty检验工具Inspectiontools检验标准Inspection standard允收标准Acceptancestandard检验方法Test method导电electric conduction全数检验Full inspect导电测试台Conductingtest bench产品能导通且电阻值不超过规定的上限值The product is conductivebut resistance not exceedthe upper limit.用相应的比对电阻调整导电测试台后，逐一测试。
温度保险丝的原理及熔断形态说明
温度保险丝的原理及熔断形态说明温度保险丝，也称为热保险丝或热断丝，是一种用于电线电路中的一次性过载保护元件。
其原理是当电路中通过的电流超过了保险丝丝线所能承受的额定电流时，线丝会被加热到熔断温度，导致丝线融化断开，从而切断电流通路，以保护电气设备和电路部件免受过流损害。
温度保险丝通常由一个金属丝制成，该金属丝通常是由钨或是铜合金制成。
这些金属丝的材料和尺寸会根据保险丝的额定电流和工作环境的要求而确定。
选定的金属丝的熔化点应该远低于电路所允许的最高温度，以确保保险丝能够在电路过载之前就熔断。
1.快速断开保险丝：这种保险丝的作用是在电路过载时能迅速断开电流通路，以保护电路和设备。
其熔化速度非常快，通常在几毫秒之内。
快速断开保险丝适用于对于短周期和高峰值的过载电流有高要求的电路。
2.延时断开保险丝：这种保险丝的作用是在电路过载时能允许电路处于过载状态的一段时间，以便电路能容忍一些过载电流瞬时的冲击，例如起动电机时的电流脉冲。
虽然这种保险丝的熔化速度比快速断开保险丝慢，大约在几秒钟到几分钟之间，但它可以提供更长的过载保护时间，以满足特定电路的要求。
温度保险丝通常以玻璃管或陶瓷管封装，其两端用金属帽封闭，以便与电路连接。
保险丝的尺寸和形状也会根据其额定电流和电压来确定。
在安装时，保险丝应正确选择，以确保其额定电流与电路电流匹配，以提供最佳的过载保护。
总之，温度保险丝作为一种一次性过载保护元件，能够通过对金属丝的熔断来切断电路，以保护电气设备和电路免受过流损害。
其熔断形态通常有快速断开和延时断开两种。
快速断开保险丝能够迅速切断电流通路，适用于对过载电流短周期和高峰值有高要求的电路；延时断开保险丝能提供更长的过载保护时间，以满足特定电路的要求。
RYD型温度保险丝
需要超温保护的电器如： 电烫斗， 热电吹风机， 电热炉， 微波炉， 冰箱， 电饭煲， 电暖壶， 咖啡壶， 三明治炉， 电动机等；
五、术 语 解 释 1、额定动作温度(TF)：温度保险丝按标准规定方法测试，改变其导电状态的温度。按基于IEC691
的安全标准 规定，温度保险丝必须在上述温度+0/-10℃范围内动作。(日本电气用品管理法规定公差范围为+/-7℃ 范围内动作）。
