常用低压电器简介 ppt课件
2020/10/28
5
一、低压开关
低压开关主要用作隔离，转换以及接通和分断电路用。 主要有刀开关、拨盘开关和自动空气开关等。
QS
电路符号
2020/10/28
6
1、万能式空气断路器
也叫自动空气开关。作为接通和断开主电路的开关电器； 在不正常运行时，可用来对主电路进行过载、短路和欠压 保护，自动断开电路。所以，万能式自动空气断路器既是 一种开关电器，又是一种保护电器。 。
29
热继电器结构及工作原理
结构：
发热元件 I
双金 属片
扣板
常闭触头
工作原理：
发热元件接入电机主电路，若长时间过载，双金属片被烤
热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被
20弹20/1簧0/2拉8 回，常闭触头断开。
30
热继电器的符号
发热元件
KH
串联在主电路中
常闭触头
KH
串联在控制电路中
中间继电器
电压继电器
继电器类型：
电流继电器 时间继电器（具有延时功能）
热继电器（做过载保护）
…...
2020/10/28
27
2020/10/28
28
1、热继电器
热继电器是利用电流的热效应来推动动作机构使触点系 统闭合和分断的保护电器。主要用于电动机的过载保护、 断相保护及电流不平衡运行保护。
2020/10/28
14
熔断器的选择
❖ 熔断器的选择
（1）熔断器根据使用环境和负载性质选择适当类型的熔断器。
（2）熔断器额定电压须大于或等于电路的额定电压。
（3）熔断器的额定电流必须大于或等于所装熔体的额定电流。
（4）熔断器的分断能力应大于或等于电路可能出现的最大短路 电流。
《常用低压电器介绍》PPT课件
图 4-6 HK (a) 内部结构； (b) 图形符号
对于照明和电热负载，可选用额定电压220 V或250 V， 额定电流大 于所有负载额定电流的开关。对于电动机的控制， 可选用额定电流大于 电动机额定电流３倍的开关。
胶盖刀开关的型号(HK 2—□/□)
安装和使用胶盖开关时应注意下列事项：
(1)电源进线应接在静触头一边的进线端（进线座应在上方），用 电设备应接在动触头一边的出线端。这样，当开关断开时，闸刀和熔体 均不带电，以保证更换熔体时的安全。（上进下出）
第1章 常用低压电器
4.1 低压电器的基础知识 4.2 低压开关 4.3 熔断器 4.4 接触器 4.5 继电器 4.6 主令电器 4.7 常用其它低压电器
低压电器图片
HK系列刀开关 带熔断器刀开关
带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
自动电源转换开关 万能转换开关
可逆转换开关
各种类型按钮 按钮
（2） 有填料螺旋式熔断器：它由瓷帽、熔管、瓷套及瓷座等组成。 熔管是一个瓷管，内装熔体和灭弧介质石英砂， 熔体的两端焊在熔管 两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指 示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结 构如图4-12所示。
图4-12 有填料螺旋式熔断器 (a) 外型； (b) 结构
交流接触器线圈在其额定电压的85%～105%时，能可靠地工作。电压 过高，则磁路趋于饱和，线圈电流将显著增大， 线圈有被烧坏的危险； 电压过低，则吸不牢衔铁，触头跳动， 不但影响电路正常工作，而且线 圈电流会达到额定电流的十几倍，使线圈过热而烧坏。因此，电压过高或 过低都会造成线圈发热而烧毁。
灭弧措施主要有以下几种： (1)拉长电弧：依靠触点的分开， 机械地拉长
低压电器培训ppt课件
完整版PPT课件
16
刀开关的型号含义如下：
完整版PPT课件
17
2. 组合开关 组合开关又称转换开关， 其操作较
灵巧， 靠动触片的左右旋转来代替闸刀 开关的推合与拉开。 (1) 组合开关的作用。 (2) 组合开关的结构组成。 (3) 组合开关的类型、 图形和文字符号。
完整版PPT课件
18
绝缘杆 接线柱
电工基础知识讲座
低压电器
完整版PPT课件
1
常用低压继电保护电器
❖ 低压电器分类及产品型号 ❖ 一、常用低压继电保护电器的分类
完整版PPT课件
2
完整版PPT课件
3
❖ 1.1 低压电器的电磁机构及执行机构
❖ 电气控制系统中以电磁式电器的应用 最为普遍。 电磁式低压电器是一种用电
磁现象实现电器功能的电器类型， 此类
完整版PPT课件
23
(2) 产生自动脱扣器不能使开关分断故障的原 因有：
① 反作用弹簧1弹力不足。 ② 贮能弹簧9弹力不足。 ③ 机械部件卡阻。
完整版PPT课件
24
1.3 接触器
1. 接触器的作用与分类
接触器是一种可对交、 直流主电路及 大容量控制电路作频繁通、 断控制的 自动电磁式开关， 它通过电磁力作用 下的吸合和反力弹簧作用下的释放使触 头闭合和分断， 从而控制电路的通断。
1— 主 弹 簧 ； 2— 主 触 头 ； 3— 锁 链 ；
4— 搭 钩 ； 5— 轴 ； 6— 电 磁 脱 扣 器 ；
6
7— 杠 杆 ； 8— 电 磁 脱 扣 器 衔 铁 ；
7
9— 弹 簧 ； 10— 欠 压 脱 扣 器 衔 铁 ；
8 12
9 10

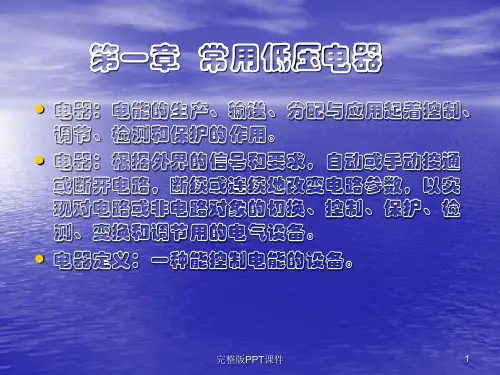

常用低压电器选型ppt课件
直流接触器可高达1200次／h。
完整版PPT课件
31
四、接触器的选用
• 1、根据负载性质选择接触器类型。（交/直流接触
器）；
• 2、根据类别确定接触器系列(参考电工标准)。
• 3、根据负载额定电压确定接触器的额定电压。
• 交流接触器的电压大于或等于线路电压。
• 4、根据负载电流确定接触器的额定电流，并根据外界
• 2.电磁特性 • 电磁吸力的近似计算公式：
F 1 B2S 1 2
20
20 S
（1-1）
式中： 成正比。
当Ｓ为常数时，Ｆ与Ｂ２
• 1) 吸力特性
• 吸力特性：电磁吸力与气隙的关系曲线。
• 说明：吸力特性与线圈励磁电流种类、线圈连接
方式有关。
完整版PPT课件
10
• ▲直流电压线圈的吸力特性 • 电流为常数(与磁路的气隙大小无关，取决于线圈
2—主触点和灭弧装置 4一辅助触点
完整版PPT课件
25
• 1、电磁机构：线圈、铁芯和衔铁组成。 • 主触点和灭弧装置 • 主触点：通断较大电流的主电路。
• 1）按主触点的容量大小有桥式触点和指形触点 • 2）直流接触器、电流20A以上的交流接触器均装
有灭弧罩（或带有栅片或磁吹的灭弧装置）。
• 注意：不能将交直流接触器的主触点互换使用，
构松散、寿命降低，同时使触头接触不良，易于熔焊与 烧毁。
• 2）短路环的作用 • 短路环：磁通分相的作用，使合成后的吸力在任一时刻
都大于反力，消除振动和噪声。
完整版PPT课件
17
• 短路环的示意图：
三、触点系统
1、触点（执行元件）作用：分断和接通电路的 作用。
完整版PPT课件
完整版PPT课件
31
四、接触器的选用
• 1、根据负载性质选择接触器类型。（交/直流接触
器）；
• 2、根据类别确定接触器系列(参考电工标准)。
• 3、根据负载额定电压确定接触器的额定电压。
• 交流接触器的电压大于或等于线路电压。
• 4、根据负载电流确定接触器的额定电流，并根据外界
• 2.电磁特性 • 电磁吸力的近似计算公式：
F 1 B2S 1 2
20
20 S
（1-1）
式中： 成正比。
当Ｓ为常数时，Ｆ与Ｂ２
• 1) 吸力特性
• 吸力特性：电磁吸力与气隙的关系曲线。
• 说明：吸力特性与线圈励磁电流种类、线圈连接
方式有关。
完整版PPT课件
10
• ▲直流电压线圈的吸力特性 • 电流为常数(与磁路的气隙大小无关，取决于线圈
2—主触点和灭弧装置 4一辅助触点
完整版PPT课件
25
• 1、电磁机构：线圈、铁芯和衔铁组成。 • 主触点和灭弧装置 • 主触点：通断较大电流的主电路。
• 1）按主触点的容量大小有桥式触点和指形触点 • 2）直流接触器、电流20A以上的交流接触器均装
有灭弧罩（或带有栅片或磁吹的灭弧装置）。
• 注意：不能将交直流接触器的主触点互换使用，
构松散、寿命降低，同时使触头接触不良，易于熔焊与 烧毁。
• 2）短路环的作用 • 短路环：磁通分相的作用，使合成后的吸力在任一时刻
都大于反力，消除振动和噪声。
完整版PPT课件
17
• 短路环的示意图：
三、触点系统
1、触点（执行元件）作用：分断和接通电路的 作用。
完整版PPT课件
常用低压电器 PPT课件
第1章 常用低压电器
学习目标
【知识目标】
1．了解各类常用低压电器的结构和工作原理； 2．掌握常用低压电器的用途、外形、选用与安装方法。
【技能目标】
1．会正确选用低压电器； 2．会常用低压电器的拆装及调整。
主要内容
1.1 1.2 1.3 1.4 1.5
低压开关 熔断器 主令电器 交流接触器 继电器
3.安装与使用
1.1 低压开关
二、组合开关
1.外形、结构和符号
组合开关又称转换开关，它具有体积小、触点对数多、接线方式灵 活、操作方便等特点。常用的HZ10系列组合开关的外形、结构和符号 如图所示。
（a）外形
（b）结构
（c）符号
1.1 低压开关
组合开关多用作机床电气控制电路中的电源引入开关，也可以用于 5kW以下小容量电动机不经常起、停和正反转的控制。组合开关应根据 电源种类、电压等级、所需触点数、接线方式和负载容量进行选用。 （1）HZ10系列组合开关应安装在控制箱内，其操作手柄最好在控制 箱的前面或侧面，开关为断开状态时应使手柄在水平位置。 （2）若需在箱内操作，开关最好安装在箱内右上方，并且在它的上 方不安装其他电器，否则应采取隔离或绝缘措施。 （3）组合开关通断能力较低，不能用来分断故障电流。用于控制电 动机正反转时，必须在电动机完全停止转动后才能反向起动，且每小时 的接通次数不能超过15～20次。
1.1 低压开关
一、闸刀开关
1.外形、结构和符号
常用的HK系列瓷底胶盖闸刀开关的外形、结构和符号如图所示。
（a）闸刀开关结构
（b）符号
HK系列瓷底胶盖闸刀开关由刀开关和熔断器组合而成，开关的瓷 底座上装有进线座、静触点、熔丝、出线座和带瓷质手柄的刀式动触 点，上面盖有胶盖以防止操作时触及带电体或分断时产生的电弧灼伤 人手。
学习目标
【知识目标】
1．了解各类常用低压电器的结构和工作原理； 2．掌握常用低压电器的用途、外形、选用与安装方法。
【技能目标】
1．会正确选用低压电器； 2．会常用低压电器的拆装及调整。
主要内容
1.1 1.2 1.3 1.4 1.5
低压开关 熔断器 主令电器 交流接触器 继电器
3.安装与使用
1.1 低压开关
二、组合开关
1.外形、结构和符号
组合开关又称转换开关，它具有体积小、触点对数多、接线方式灵 活、操作方便等特点。常用的HZ10系列组合开关的外形、结构和符号 如图所示。
（a）外形
（b）结构
（c）符号
1.1 低压开关
组合开关多用作机床电气控制电路中的电源引入开关，也可以用于 5kW以下小容量电动机不经常起、停和正反转的控制。组合开关应根据 电源种类、电压等级、所需触点数、接线方式和负载容量进行选用。 （1）HZ10系列组合开关应安装在控制箱内，其操作手柄最好在控制 箱的前面或侧面，开关为断开状态时应使手柄在水平位置。 （2）若需在箱内操作，开关最好安装在箱内右上方，并且在它的上 方不安装其他电器，否则应采取隔离或绝缘措施。 （3）组合开关通断能力较低，不能用来分断故障电流。用于控制电 动机正反转时，必须在电动机完全停止转动后才能反向起动，且每小时 的接通次数不能超过15～20次。
1.1 低压开关
一、闸刀开关
1.外形、结构和符号
常用的HK系列瓷底胶盖闸刀开关的外形、结构和符号如图所示。
（a）闸刀开关结构
（b）符号
HK系列瓷底胶盖闸刀开关由刀开关和熔断器组合而成，开关的瓷 底座上装有进线座、静触点、熔丝、出线座和带瓷质手柄的刀式动触 点，上面盖有胶盖以防止操作时触及带电体或分断时产生的电弧灼伤 人手。
常用低压电器元件详解ppt课件
Page 26
整理版课件
1．低压断路器的功能
低压断路器是将控制电器和保护电器 的功能合为一体的电器，其图形及文字符 号如图2-6所示。在正常条件下，它常作为 不频繁接通和断开的电路以及控制电动机 的启动和停止。它常用做总电源开关或部 分电路的电源开关。
Page 27
整理版课件
Page 28
图2-5 低压断路器
Page 11
整理版课件
③ 分断负载时，要尽快拉闸，以减小 电弧的影响。
Page 12
整理版课件
④ 使用三相刀开关时，应保证合闸时 三相触头同时合闸，若有一相没有合闸或 接触不良，会造成电动机因缺相而烧毁。
⑤ 更换保险丝，应该在开关断电的情 况下进行，不能用铁丝或者铜丝代替保险 丝。
Page 13
Page 42
整理版课件
（1）装置式断路器。 （2）万能式断路器。 （3）智能化断路器
Page 43
整理版课件
4．断路器的技术参数
（1）额定工作电压。 （2）额定工作电流。 （3）短路通断能力。 （4）电气寿命和机械寿命。
Page 44
整理版课件
5．低压断路器的选用原则
（1）应根据线路对保护的要求确定 断路器的类型和保护形式，如万能式 或塑壳式断路器，通常电流在600A 以下时多选用塑壳式断路器，当然， 现在也有塑壳式断路器的额定电流大 于600A。
图2-3 组合开关
整理版课件
1．组合开关的功能
组合开关一般在交流50Hz、380V以 下或直流220V以下的电气线路中，用于手 动不频繁地接通和分断电路、接通电源和 负载、测量三相电压、改变负载的连接方 式，控制小容量电动机正反转、星形—三 角形启动、变速换向等场合。
常用低压电器PPT课件
触点接触形式：点接触、线接触、面接触
理想情况下：触点闭合: 接触电阻为零 触点断开：接触电阻无穷大
影响接触电阻的因素及其减小方法
❖ 电弧产生：在触点由闭合状态过渡到断开状
❖
态的过程中产生的电弧。气体自
❖
持放电形式之一，是一种带电质
❖
点的急流。
❖ 电弧特点：外部有白炽弧光，内部有很高的
❖
温度和密度很大的电流。
1.3 常用控制类电器
1.3.2 接触器
交流接触器
电磁系统 触头系统
灭弧系统 其他部分
1.3 常用控制类电器
1.3.2 接触器
1—主触头； 2—动铁芯； 3—电磁线圈； 4—静铁芯
图1-10 交流接触器动作原理示意图
1.3 常用控制类电器
1.3.2 接触器
图1-11 接触器的型号含义
1.3 常用控制类电器
5—静触头；6—接线柱；7—热脱扣器
1.3 常用控制类电器
1.3.1 低压开关电器
低
1—主触头；
压
2—自由脱扣器；
断
3—过流脱扣器；
路
4—分励脱扣器；
器
5—热脱扣器；
6—失压脱扣器；
7—按钮
图1-7 低压断路器的动作原理示意图
1.3 常用控制类电器
1.3.1 低压开关电器
低 压 断 路 器
DZ 20 □ - □ □/□ □ □
时 间 继 电 器
图1-15 时间继电器的图形符号
1.3 常用控制类电器
1.3.3 控制继电器
空气阻尼式时间继电器
时 间 继 电 器
图1-16 JST-A系列时间继电器的动作原理示意图
1.3 常用控制类电器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STA
生产 机械
生产机械往复 运动工作台。
STB
L1 SB1 SB2 KM2 KM1
L2
STB
FR KM1
往复运动 控制线路
SB3 KM1 STA KM2
KM2
如此不断地重 复前面的往复运 动，直至按动停 止按钮后，生产 机械才能停止运 动。
生产 机械
L1
L2 SB1
SB2 KM2 KM1 SB3 KM1 STA KM2 STB FR KM1
KM KM
体积较大，由三对常开触头 组成，用于通断电动机主电 路的大电流。 三对主触头 (2)触头系统 两对辅助常开触点 两对辅助常闭触点
KM
KM
辅助常开
辅助常闭
3、工作原理：利用电磁吸力的作用而动作的.
辅助常闭触点
静触点 辅助常开触点 三对常开主触头 衔铁及其固定在 衔铁上的动触头 支撑弹簧 通电线圈 铁芯
STB2 STB1
主电路：
一台电机正反转
控制电路：应在正反转的基础上，在每套支路 中分别串联行程开关的动断触点.
三、 熔断器（FU）
—它的主要部分就是熔体，也叫保险丝。 1.作用：短路保护 2.符号： 3.选择熔体： 对于无冲击电流的电路：如照明电路， IFN≥I (I为电路的最大电流) 对于有冲击电流的电路：如电动机的起动， IFN≥(1.5～3)IMN 若有几台电动机共用一熔断器，
通常用于传递信号和同时控制多个电路，也可 直接用它来控制小容量电动机或其他电气执行元件。 中间继电器触头容量小，触点数目多，用于控 制线路。 KA 线圈 常开触头
KA
常闭触头 KA (b) 符号
中间继电器外形与符号
(a) 外形
3.时间继电器（KT）
时间继电器是在感受外界信号后，其执行部分需 要延迟一定时间才动作的一种继电器，分有通电延 时型和断电延时型。
常开静触头 外壳
号
名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮)
SB
复合按钮
(二).行程开关(ST)
——也称限位开关
用于自动往复控制或限位保护等。
未撞击 撞击
(b)示意图
(a)外形图
ST 常开触点 常闭触点 (c) 符号
ST
动作原理:运动部件撞击产生动作
例:工作台前进、后退往复运动
STA1 STA2
(一)按钮.（ SB）
常闭触点
常开触点 (b) 结构 (a) 外形图 按钮开关的外形和符号
1.作用:用于接通或断开辅助电路的，靠手动。 2.结构：
触点1
1—常闭触点或动断触点 2—常开触点或动合触点
触点2
按钮帽
结 复位弹簧 支柱连杆
常闭静触头
构 1 2 3 符 SB SB 4 1 3 2 4
桥式静触头
SB1
KM2辅助常闭打开 互锁，使反转时正 转电路不能接通。
FR
KM2 KM1
SB2
KM1 KM1 KM2
KM1
FR
KM2
M 3~
KM2主触头闭合， 反转主电路接通， 电动机反向运转。 KM2辅助常开 闭合自锁。
SB3
KM2
按下反转起动按 钮，电动机反转 辅助电路接通。
正反转控制演示：
Q FU SBstp KMR KMF SBst1
热继电器主要由哪几 部分构成？各部分应 连接在电路的什么地 方？其作用呢？
熔断器用于电动机控制时， 熔体的额定电流应如何 选择？
试述低压断路器有 哪些保护功能 ？ 试述接触器的主 要组成及各部分功 能，画出各部分的 图形符号，标出相 应文字符号。
你会做吗？
接触器和按钮都是控制 电路通断的电器，它们 的控制对象有何不同？
SB1
SB3
乙地起动 按钮
SB2 SB3 KM
甲地起动 按钮
KM1
FR
控制原理：只要将两地或多地的起动按钮并联，
M 3~
停止按钮串联，就可实现两地或多地同时对一台电 动机的控制。
简述电动机点动控 制、单向运转控制 和正反转控制线路 的工作过程。
试述什么是自锁、互锁？ 它们在控制电路中各起什 么作用？
非正常起动,且不能停止
只能点动
例4：
试说明图示电路的功能和触点KT1 , KT2是什么触点. 若电 动机的额定电流为20A, FU的熔体额定电流应选用多少?
FR Q FU KM1
答: ⑴电路实现的功能是 电动机Y-△的减压起动,
KM1 KM2 KM2 KT1
时间继电器各部分图符号和文字符号
通 电 式 断 常闭触点 常开触点 常闭 断电后 延时闭合 常开 断电后 延时闭合 电 式
瞬 时 动 作
延 时 动 作
常闭触点
常开触点 常开 通电后 延时闭合 常闭 通电后 延时断开
4、
热继电器（FR）
热继电器是利用电流的热效应原理切断电路以 起过载保护的电器设备。
KM1
FR
KM2
电动机反转 电动机正转 控制主电路 控制主电路
SB3
KM2
反转控制辅助电路
M 3~
改变通入电动机三相定子绕组中 电流的相序，即可使电动机改变旋 转方向而反转。
1、电动机的正转控制过程演示
L1 L2 L3
打开停止按钮， QS 电动机正转停止
FU
SB1
按下正转起动按钮，电 动机正转辅助电路接通。
停止控制过程：松开按钮SB接触器线 圈失电KM主触头打开电动机停转。
二、电动机单向运行控制
1、接触器自锁正转控制：
L1 L2 L3 停止按钮 接常闭 停止按钮和 起动按钮 起动按钮 接常开 辅助常开起 自锁作用 接触器 电动机主电路 M 3~
松开按钮后，电动机 也能够继续运转的控制 方式称为连续运转控制。
5.6 常用低压控制电器
应用电动机拖动生产机械，称为电力拖动。利 用继电器、接触器实现对电动机和生产设备的控制 和保护，称为继电接触控制。 本节主要介绍几种常用的低压电器，基本的控 制环节和保护环节的典型线路。 实现继电接触控制的电气设备，统称为控制电 器，如刀闸、按钮、继电器、接触器等。下面介绍 常用控制电器的用途及电工表示符号。
JS7-A空气阻尼式时间继电器是利用空气阻 尼的原理来获得延时的。主要由电磁系统、气 室及触点系统组成。
工作原理：线圈通电时，电磁力克服弹簧 的反作用拉力而迅速将衔铁向下吸合，衔 铁带动杠杆延时使常闭触点分断，常开触 点闭合。
空气调整 镙钉 气室
通电延时闭合 的常开触点
活塞连杆机构
挡板 衔铁 重锤 线圈 铁芯 通电瞬时打开 的常闭触点 杠杆及支点
自锁利用动合辅助触点;互锁利用动断辅助触点.
自锁环节与起动按钮串联;互锁环节与另一交流接触器的
线圈串联.
例3： 下列电路能否控制电机起停?
SBstp SBst KM SBstp SBst KM
KM
KM
能起动,不能停止
SBst KM
不能起动,且造成电源短路
SBstp SBst KM
SBstp KM KM KM
M 3~
图 :用组合开关起停电动机的接线图
(三). 低压断路器 (QF)
—自动开关或空气开关 1.作用:兼有刀开关和熔断器的作用
2.符号:
× × ×
QF
可实现短路、过载、失压保护。 欠压 脱扣器
锁钩
释放弹簧
过流 脱扣器
主触点 手动闭合
连杆装置
衔铁释放
自动空气断路器原理图
3.动作原理:
二、控制电器
KMF
双重互锁
SBst2
KMR
FR
KMR
KMF KMF
KMR
3~ KR
3、既能点动又能连续运转的电动机控制电路
L1 L2 L3
QS 连续运转
FU
起动按钮
SB1
FR SB2
KM
KM1
FR
SB3
KM
SB3
复合按钮 SB3
M 3~
点动控制原理：按下SB3的常开起动按 钮，其串接在自锁环节中的SB3常闭即 刻断开，致使自锁环节不能起作用，从 而实现了点动控制。
2、带过载保护的单向连续运转控制电路
L1 L2 L3 QS FU SB1 KM FR SB2 KM
热继电器的常闭 触点
FR
ቤተ መጻሕፍቲ ባይዱ
主 电 路
M 3~
KM
控制电路
热继电器的三个 热元件中
三、电动机的正、反转控制电路
L1 L2 L3
QS
FU SB1
FR 正转控制辅助电路
KM2 KM1
SB2
KM1 KM1 KM2
试设计一个电动机 控制线路。要求： 既能点动，又能单 向起动、停止及连 续运转的控制线路
主电路中的电流与 控制电路中的电流 有何区别？
你会做吗？
电动机多地控制的原则 是什么？自动往复运动 控制的关键又是什么？
例1：
1、图中KM1是什么元件，KM1①、KM1②、KM1③、KM1④ 是KM1的什么部分，KM1③、KM1④在电路中起什么作用？
5.7 电气控制系统
通过开关、按钮、继电器、接触器等电器触点的 接通或断开来实现电动机各种运转形式的控制称做继 电—接触器控制。 典型的控制环节有点动控制、单向自锁运行控制、 正反转控制、行程控制、时间控制等。 电动机在使用过程中由于各种原因可能会出现一些 异常情况，如电源电压过低、电动机电流过大、电动 机定子绕组相间短路或电动机绕组与外壳短路等等， 如不及时切断电源则可能会对设备或人身带来危险， 因此必须采取保护措施。 电动机的继电—接触器控制电路中，常用的保护 环节有短路保护、过载保护、零压保护和欠压保护等。
一、带过载保护的点动控制电路
生产 机械
生产机械往复 运动工作台。
STB
L1 SB1 SB2 KM2 KM1
L2
STB
FR KM1
往复运动 控制线路
SB3 KM1 STA KM2
KM2
如此不断地重 复前面的往复运 动，直至按动停 止按钮后，生产 机械才能停止运 动。
生产 机械
L1
L2 SB1
SB2 KM2 KM1 SB3 KM1 STA KM2 STB FR KM1
KM KM
体积较大，由三对常开触头 组成，用于通断电动机主电 路的大电流。 三对主触头 (2)触头系统 两对辅助常开触点 两对辅助常闭触点
KM
KM
辅助常开
辅助常闭
3、工作原理：利用电磁吸力的作用而动作的.
辅助常闭触点
静触点 辅助常开触点 三对常开主触头 衔铁及其固定在 衔铁上的动触头 支撑弹簧 通电线圈 铁芯
STB2 STB1
主电路：
一台电机正反转
控制电路：应在正反转的基础上，在每套支路 中分别串联行程开关的动断触点.
三、 熔断器（FU）
—它的主要部分就是熔体，也叫保险丝。 1.作用：短路保护 2.符号： 3.选择熔体： 对于无冲击电流的电路：如照明电路， IFN≥I (I为电路的最大电流) 对于有冲击电流的电路：如电动机的起动， IFN≥(1.5～3)IMN 若有几台电动机共用一熔断器，
通常用于传递信号和同时控制多个电路，也可 直接用它来控制小容量电动机或其他电气执行元件。 中间继电器触头容量小，触点数目多，用于控 制线路。 KA 线圈 常开触头
KA
常闭触头 KA (b) 符号
中间继电器外形与符号
(a) 外形
3.时间继电器（KT）
时间继电器是在感受外界信号后，其执行部分需 要延迟一定时间才动作的一种继电器，分有通电延 时型和断电延时型。
常开静触头 外壳
号
名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮)
SB
复合按钮
(二).行程开关(ST)
——也称限位开关
用于自动往复控制或限位保护等。
未撞击 撞击
(b)示意图
(a)外形图
ST 常开触点 常闭触点 (c) 符号
ST
动作原理:运动部件撞击产生动作
例:工作台前进、后退往复运动
STA1 STA2
(一)按钮.（ SB）
常闭触点
常开触点 (b) 结构 (a) 外形图 按钮开关的外形和符号
1.作用:用于接通或断开辅助电路的，靠手动。 2.结构：
触点1
1—常闭触点或动断触点 2—常开触点或动合触点
触点2
按钮帽
结 复位弹簧 支柱连杆
常闭静触头
构 1 2 3 符 SB SB 4 1 3 2 4
桥式静触头
SB1
KM2辅助常闭打开 互锁，使反转时正 转电路不能接通。
FR
KM2 KM1
SB2
KM1 KM1 KM2
KM1
FR
KM2
M 3~
KM2主触头闭合， 反转主电路接通， 电动机反向运转。 KM2辅助常开 闭合自锁。
SB3
KM2
按下反转起动按 钮，电动机反转 辅助电路接通。
正反转控制演示：
Q FU SBstp KMR KMF SBst1
热继电器主要由哪几 部分构成？各部分应 连接在电路的什么地 方？其作用呢？
熔断器用于电动机控制时， 熔体的额定电流应如何 选择？
试述低压断路器有 哪些保护功能 ？ 试述接触器的主 要组成及各部分功 能，画出各部分的 图形符号，标出相 应文字符号。
你会做吗？
接触器和按钮都是控制 电路通断的电器，它们 的控制对象有何不同？
SB1
SB3
乙地起动 按钮
SB2 SB3 KM
甲地起动 按钮
KM1
FR
控制原理：只要将两地或多地的起动按钮并联，
M 3~
停止按钮串联，就可实现两地或多地同时对一台电 动机的控制。
简述电动机点动控 制、单向运转控制 和正反转控制线路 的工作过程。
试述什么是自锁、互锁？ 它们在控制电路中各起什 么作用？
非正常起动,且不能停止
只能点动
例4：
试说明图示电路的功能和触点KT1 , KT2是什么触点. 若电 动机的额定电流为20A, FU的熔体额定电流应选用多少?
FR Q FU KM1
答: ⑴电路实现的功能是 电动机Y-△的减压起动,
KM1 KM2 KM2 KT1
时间继电器各部分图符号和文字符号
通 电 式 断 常闭触点 常开触点 常闭 断电后 延时闭合 常开 断电后 延时闭合 电 式
瞬 时 动 作
延 时 动 作
常闭触点
常开触点 常开 通电后 延时闭合 常闭 通电后 延时断开
4、
热继电器（FR）
热继电器是利用电流的热效应原理切断电路以 起过载保护的电器设备。
KM1
FR
KM2
电动机反转 电动机正转 控制主电路 控制主电路
SB3
KM2
反转控制辅助电路
M 3~
改变通入电动机三相定子绕组中 电流的相序，即可使电动机改变旋 转方向而反转。
1、电动机的正转控制过程演示
L1 L2 L3
打开停止按钮， QS 电动机正转停止
FU
SB1
按下正转起动按钮，电 动机正转辅助电路接通。
停止控制过程：松开按钮SB接触器线 圈失电KM主触头打开电动机停转。
二、电动机单向运行控制
1、接触器自锁正转控制：
L1 L2 L3 停止按钮 接常闭 停止按钮和 起动按钮 起动按钮 接常开 辅助常开起 自锁作用 接触器 电动机主电路 M 3~
松开按钮后，电动机 也能够继续运转的控制 方式称为连续运转控制。
5.6 常用低压控制电器
应用电动机拖动生产机械，称为电力拖动。利 用继电器、接触器实现对电动机和生产设备的控制 和保护，称为继电接触控制。 本节主要介绍几种常用的低压电器，基本的控 制环节和保护环节的典型线路。 实现继电接触控制的电气设备，统称为控制电 器，如刀闸、按钮、继电器、接触器等。下面介绍 常用控制电器的用途及电工表示符号。
JS7-A空气阻尼式时间继电器是利用空气阻 尼的原理来获得延时的。主要由电磁系统、气 室及触点系统组成。
工作原理：线圈通电时，电磁力克服弹簧 的反作用拉力而迅速将衔铁向下吸合，衔 铁带动杠杆延时使常闭触点分断，常开触 点闭合。
空气调整 镙钉 气室
通电延时闭合 的常开触点
活塞连杆机构
挡板 衔铁 重锤 线圈 铁芯 通电瞬时打开 的常闭触点 杠杆及支点
自锁利用动合辅助触点;互锁利用动断辅助触点.
自锁环节与起动按钮串联;互锁环节与另一交流接触器的
线圈串联.
例3： 下列电路能否控制电机起停?
SBstp SBst KM SBstp SBst KM
KM
KM
能起动,不能停止
SBst KM
不能起动,且造成电源短路
SBstp SBst KM
SBstp KM KM KM
M 3~
图 :用组合开关起停电动机的接线图
(三). 低压断路器 (QF)
—自动开关或空气开关 1.作用:兼有刀开关和熔断器的作用
2.符号:
× × ×
QF
可实现短路、过载、失压保护。 欠压 脱扣器
锁钩
释放弹簧
过流 脱扣器
主触点 手动闭合
连杆装置
衔铁释放
自动空气断路器原理图
3.动作原理:
二、控制电器
KMF
双重互锁
SBst2
KMR
FR
KMR
KMF KMF
KMR
3~ KR
3、既能点动又能连续运转的电动机控制电路
L1 L2 L3
QS 连续运转
FU
起动按钮
SB1
FR SB2
KM
KM1
FR
SB3
KM
SB3
复合按钮 SB3
M 3~
点动控制原理：按下SB3的常开起动按 钮，其串接在自锁环节中的SB3常闭即 刻断开，致使自锁环节不能起作用，从 而实现了点动控制。
2、带过载保护的单向连续运转控制电路
L1 L2 L3 QS FU SB1 KM FR SB2 KM
热继电器的常闭 触点
FR
ቤተ መጻሕፍቲ ባይዱ
主 电 路
M 3~
KM
控制电路
热继电器的三个 热元件中
三、电动机的正、反转控制电路
L1 L2 L3
QS
FU SB1
FR 正转控制辅助电路
KM2 KM1
SB2
KM1 KM1 KM2
试设计一个电动机 控制线路。要求： 既能点动，又能单 向起动、停止及连 续运转的控制线路
主电路中的电流与 控制电路中的电流 有何区别？
你会做吗？
电动机多地控制的原则 是什么？自动往复运动 控制的关键又是什么？
例1：
1、图中KM1是什么元件，KM1①、KM1②、KM1③、KM1④ 是KM1的什么部分，KM1③、KM1④在电路中起什么作用？
5.7 电气控制系统
通过开关、按钮、继电器、接触器等电器触点的 接通或断开来实现电动机各种运转形式的控制称做继 电—接触器控制。 典型的控制环节有点动控制、单向自锁运行控制、 正反转控制、行程控制、时间控制等。 电动机在使用过程中由于各种原因可能会出现一些 异常情况，如电源电压过低、电动机电流过大、电动 机定子绕组相间短路或电动机绕组与外壳短路等等， 如不及时切断电源则可能会对设备或人身带来危险， 因此必须采取保护措施。 电动机的继电—接触器控制电路中，常用的保护 环节有短路保护、过载保护、零压保护和欠压保护等。
一、带过载保护的点动控制电路
