防雷接地工程的注意方法和步骤
防雷与接地工程做法

防雷与接地工程一、施工准备(一)作业条件1、接地体安装:(1)人工接地体:设计位置的场地没被占用,且已经清理好。
(2)自然接地极:利用底板钢盘或深基础做接地体:底板盘与柱筋连接处已绑扎完。
2、接地干线安装:(1)支架安装完毕。
(2)土建抹灰已完成。
(3)穿墙保护管已预埋。
3、支架安装:(1)各种支架已运到现场。
(2)结构工作已经完成。
(3)室外必须有脚手架或爬梯。
4、防雷引下线暗敷设:(1)建筑物有有脚手架或爬梯,达到能上人操作的条件。
(2)利用主筋作引下线时,钢筋绑扎完毕。
5、避雷引下线明敷设(1)支架安装完毕。
(2)建筑物有脚手架或爬梯,达到能上人操作的条件。
(3)土建外装修完毕。
6、避雷网安装:(1)支架安装完毕。
(2)具备调直场地和垂直运输条件。
(3)接地体与引下线必须做完。
7、避雷针安装:(1)接地体及引下线必须安装完毕。
(2)需要脚手架处,脚手架搭设完毕。
(3)土建结构工程已完成,并随结构施工做完预埋件。
(二)材料要求1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
(三)主要机具1、常用电工工具:手锤、钢据、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002 )的规定。
项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺(一)接地体的安装1、接地体的安装有关规定:(1)接地体顶面埋设深度应符合设计要求。
当无要求时,不应小于0.6m。
角钢及钢管接地体应垂直配置。
防雷接地工程施工及验收

防雷接地工程施工及验收一、施工前的准备工作1.施工前需要进行现场勘察,了解土质情况、地形地貌、周边环境等情况。
根据勘察结果确定接地装置的位置和深度。
2.准备施工所需的材料和设备,包括接地棒、接地线、接地网、焊接设备、挖掘机等。
3.确定施工方案和施工组织设计,明确施工流程和安全措施。
二、施工步骤1.挖掘土坑:根据设计要求,利用挖掘机或者人工挖掘土坑,确保土坑的深度和宽度符合要求。
2.安装接地棒:将接地棒垂直埋设在土坑中,深度根据设计要求,通常在1.5米以上。
3.焊接接地线:接地棒埋设完成后,需要将接地线焊接在接地棒上,确保接地线与接地棒的连接牢固。
4.铺设接地网:在接地棒周围铺设接地网,选择导电性能良好的材料制作接地网。
5.接地网连接:将接地线连接到接地网上,形成一个完整的接地系统。
6.接地装置标志:在接地装置附近设置明显的标志牌,标明接地棒的编号和接地系统的位置。
三、施工注意事项1.施工期间需要注意安全,严禁在雷雨天气进行施工。
如遇雷雨天气,应当停止施工。
2.施工过程中需要保持接地装置的清洁,确保接地系统的导电性能良好。
3.施工结束后,需要对接地系统进行检测,确保接地系统的导通性良好。
四、验收标准1.接地装置的位置和深度符合设计要求。
2.接地装置的材料和设备符合相关标准,并且焊接牢固。
3.接地系统的导通性良好,接地电阻符合设计要求。
4.接地系统的标志牌设置清晰明了,内容符合规定要求。
5.接地系统的周边环境整洁,并有明确的防雷安全警示标识。
总之,防雷接地工程施工及验收是非常重要的,只有严格按照相关标准和规范进行施工和验收,才能有效保障建筑物和设备的防雷安全。
希望施工单位和相关管理部门能够高度重视防雷接地工程的施工和验收工作,确保建筑物和设备的防雷安全。
防雷接地工程施工方案范例

防雷接地工程施工方案范例一、工程概述防雷接地工程是建筑电气设施的重要组成部分,其作用是将建筑物内部产生的雷电电荷通过接地系统及时排放到地下,防止建筑内部设备因雷击而受损。
本施工方案针对某大型商业综合体项目,对其防雷接地工程进行详细规划和安排。
二、施工前的准备工作1. 准备必要材料和设备(1)材料:铜导线、接地杆、接地极、接地线等。
(2)设备:导地测试仪、锤击接地仪等测量和施工设备。
2. 安全防护施工前需进行安全教育,告知工人遵守施工现场的安全规定,并配备必要的安全防护用品如安全帽、手套、护目镜等。
3. 地勘对施工地点进行勘查工作,确定地质情况和适宜的接地位置,以确保接地系统的稳固和可靠。
4. 施工方案设计根据地勘情况和建筑平面图,设计出合理的防雷接地系统的施工方案,确定接地点的具体位置和布置。
三、施工步骤1. 设计图纸校验施工前施工方案设计人员根据实际施工需求,仔细核对设计图纸和材料清单,确保施工的准确性和完整性。
2. 打桩定位根据设计方案提供的接地位置,使用相应的设备在地面上打桩定位,以确保接地点位置准确无误。
3. 立杆固定在打桩定位完成后,立刻将接地杆垂直安装在打桩位置上,并使用机械设备对其进行固定,保证其稳固。
4. 铜导线连接在接地杆上引入铜导线,将其连接到各个接地点上,并采用专业工具进行压接,确保铜导线与接地点之间的良好连接。
5. 接地测试在接地系统完成后,需要使用导地测试仪和锤击接地仪对其进行测试,确保接地系统的导电性能良好,符合相关标准。
6. 施工验收根据设计方案,对施工完成的防雷接地工程进行全面验收,确保其符合相关施工标准和要求。
四、施工安全措施1. 施工人员要遵循安全操作规程,严禁违章操作。
2. 工地应设置明显的安全警示标志,指示施工现场的危险区域。
3. 施工现场应及时清理杂物,确保地面平整整洁,以防止工人意外摔倒。
4. 施工现场配备应急救援设备和消防器材,以应对紧急情况。
五、施工人员要求1. 施工人员需持有相关施工证书,并且具有相关施工经验和技能。
机房防雷接地工程施工

机房防雷接地工程施工是保障机房内设备及人员安全的重要措施。
在施工过程中,应严格按照设计规范进行,确保接地系统的可靠性和安全性。
本文将详细介绍机房防雷接地工程施工的流程及注意事项。
一、施工前的准备1. 熟悉设计图纸:在施工前,施工人员应充分了解设计图纸,包括接地系统的设计原理、接地点的数量和位置、接地线材质和规格等。
2. 准备施工材料:根据设计要求,提前准备好足够的接地线、接地棒、连接器等材料。
3. 检查设备:确保施工过程中所使用的工具和设备完好,如电钻、扳手、切割机等。
4. 安全措施:施工前,对施工人员进行安全教育,强调施工过程中的安全注意事项。
二、施工流程1. 接地棒的安装:根据设计图纸,挖坑埋设接地棒。
接地棒的长度应符合设计要求,一般为2.5米。
接地棒的间距应控制在5-10米之间。
2. 接地线的铺设:将接地线连接到接地棒上,接地线应平行于地面铺设,避免交叉。
接地线的材质一般为铜排或扁铁,截面积应符合设计要求。
3. 接地点的连接:将所有接地线连接到接地点,接地点可以是接地母线或接地网。
连接时,确保接触良好,使用专用连接器或焊接。
4. 接地电阻测试:施工完成后,进行接地电阻测试。
测试仪器应符合国家标准,测试结果应符合设计要求,一般要求接地电阻小于4Ω。
5. 施工记录:记录施工过程中的关键环节,如接地棒埋设深度、接地线截面积、接地点数量等。
三、施工注意事项1. 严格遵循设计规范:施工过程中,应严格按照设计图纸和规范进行,确保接地系统的可靠性。
2. 施工质量:挖坑、埋设接地棒、连接接地线等环节均需仔细操作,确保施工质量。
3. 环境保护:施工过程中,应注意保护环境,避免破坏地形地貌,妥善处理废弃物。
4. 施工安全:施工过程中,遵守安全操作规程,确保施工人员的人身安全。
5. 验收合格:施工完成后,进行验收,确保接地系统符合设计要求,满足机房防雷需求。
总之,机房防雷接地工程施工是一项专业性较强、要求较高的工程。

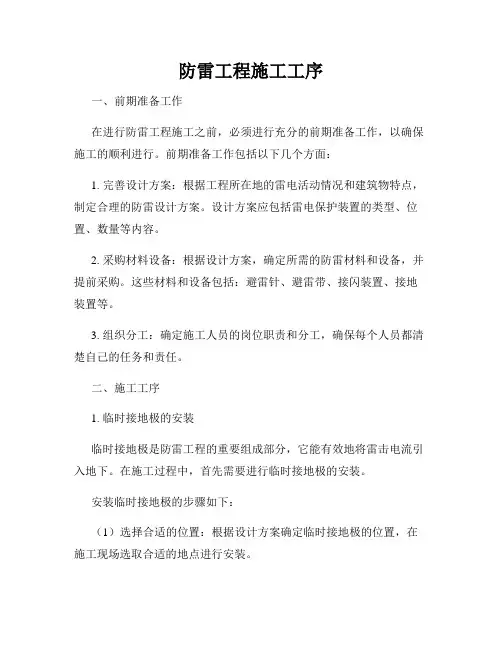

防雷工程施工工序

防雷工程施工工序一、前期准备工作在进行防雷工程施工之前,必须进行充分的前期准备工作,以确保施工的顺利进行。
前期准备工作包括以下几个方面:1. 完善设计方案:根据工程所在地的雷电活动情况和建筑物特点,制定合理的防雷设计方案。
设计方案应包括雷电保护装置的类型、位置、数量等内容。
2. 采购材料设备:根据设计方案,确定所需的防雷材料和设备,并提前采购。
这些材料和设备包括:避雷针、避雷带、接闪装置、接地装置等。
3. 组织分工:确定施工人员的岗位职责和分工,确保每个人员都清楚自己的任务和责任。
二、施工工序1. 临时接地极的安装临时接地极是防雷工程的重要组成部分,它能有效地将雷击电流引入地下。
在施工过程中,首先需要进行临时接地极的安装。
安装临时接地极的步骤如下:(1)选择合适的位置:根据设计方案确定临时接地极的位置,在施工现场选取合适的地点进行安装。
(2)准备工具和材料:准备好所需的工具和材料,如电锤、螺栓等。
(3)钻孔:使用电锤在地面上钻孔,将临时接地极插入地面,确保其稳固。
(4)测试接地电阻:安装完成后,使用测试仪器测试接地极的接地电阻,确保其符合设计要求。
2. 避雷带的安装避雷带是将建筑物的各个部分有效地连接在一起,形成一个完整的防护系统。
在施工过程中,需要进行避雷带的安装。
安装避雷带的步骤如下:(1)选择合适的位置:根据设计方案确定避雷带的位置,在建筑物的周围进行安装。
(2)准备工具和材料:准备好所需的工具和材料,如螺栓、螺母等。
(3)固定避雷带:将避雷带固定在建筑物的周围,确保其与建筑物紧密贴合。
(4)连接导线:将避雷带与临时接地极之间的导线进行连接,形成完整的导电通道。
3. 安装接闪装置接闪装置是防雷工程中的重要设备之一,能够引导雷电流进入接地系统,保护建筑物免受雷击。
在施工过程中,需要进行接闪装置的安装。
安装接闪装置的步骤如下:(1)选择合适位置:根据设计方案确定接闪装置的位置,在建筑物顶部或其他合适位置进行安装。
防雷接地工程的施工流程与验收

防雷接地工程的施工流程与验收一、防雷接地工程的施工流程防雷接地工程是建筑工程中必不可少的一项重要工作,它的主要目的是保护建筑物及其周边设备免受雷击的危害。
在进行防雷接地工程的施工过程中,需要遵循一定的流程,确保施工质量和安全性。
1. 前期准备阶段在开始防雷接地工程的施工之前,首先需要进行前期准备工作。
这包括对建筑物进行雷击风险评估,确定合理的接地方案,并编制详细的施工方案。
同时,还需要采购所需的材料和设备,为施工做好准备。
2. 地质勘测和试验地质勘测是防雷接地工程中非常重要的一部分,它可以帮助确定地下土层的电阻率和电导率等参数,为接地体的选取和设计提供基础数据。
此外,还需进行试验,如钻孔、取样和实验室分析,以确保选择合适的材料和施工方式。
3. 接地体施工接地体是防雷接地工程的核心部分,它负责将雷电的电流引入地下,保护建筑物及其周边设备。
接地体的施工一般分为以下几个步骤:确定接地体的形状和尺寸,开挖接地体埋深的坑洞,打入接地体材料,然后将接地体与建筑物连接起来。
在施工过程中,需要保持接地体的电气连接良好,并进行必要的检测和防护措施。
4. 配套设备安装除了接地体以外,防雷接地工程还需要安装一些配套设备,如避雷针、避雷网等。
这些设备的安装位置和数量需要根据建筑物的特点和实际需求进行确定。
安装过程中要注意设备的连接和固定,确保其稳固可靠。
5. 系统调试和测试在防雷接地工程施工完成后,还需要进行系统的调试和测试。
这包括检查接地体的电阻值、测试设备的接地效果以及对系统进行整体性能测试。
通过这些测试,可以确保防雷接地工程的施工质量符合要求,达到预期的效果。
二、防雷接地工程的验收标准防雷接地工程的验收是确保施工质量的关键环节,它能够验证工程是否符合规范和设计要求。
下面是防雷接地工程的常见验收标准:1. 接地电阻要求接地电阻是评价防雷接地工程质量的重要指标之一,其要求主要基于国家相关标准,如《建筑物防雷设计规范》等。
防雷工程施工步骤

防雷工程施工步骤一、前期准备1.1 勘察设计:首先需要进行现场勘察,根据建筑的结构和周围环境设计出最佳的防雷方案。
1.2 资料准备:准备好所有施工所需的技术资料和图纸。
1.3 确定施工队伍:选择经验丰富的防雷工程施工队伍,确保施工质量。
1.4 采购材料:准备好所有施工所需的材料和设备,确保施工顺利进行。
二、施工准备2.1 安全措施:在施工现场设置警示标识,配备好必要的安全装备,确保施工人员的安全。
2.2 施工方案:根据设计图纸制定详细的施工方案,包括施工顺序、工期计划等。
2.3 施工测量:进行施工测量,确定防雷设备的安装位置和高度,以确保其有效性。
2.4 施工布局:根据设计图纸进行施工布局,确定每个施工节点的具体位置和要求。
三、基础施工3.1 打桩或铺设基础:根据设计要求进行基础打桩或铺设,确保防雷设备的稳固性。
3.2 安装接地装置:安装接地装置,确保电流能够顺利通过,达到防雷的效果。
四、引下导体安装4.1 安装支架:根据设计要求安装引下导体的支架,确保其稳固性。
4.2 引下导体铺设:将引下导体按照设计要求进行铺设,保证其与建筑物之间的连接良好。
五、接闪器及末端接地5.1 安装接闪器:按照设计要求安装接闪器,确保其能够有效地接收雷电信号。
5.2 接地处理:对接闪器进行末端接地处理,确保电流可以迅速导入地下,减少对建筑物的影响。
六、终端接地及风偏安装6.1 终端接地处理:对防雷设备的终端进行接地处理,确保电流能够顺利导入地下。
6.2 风偏安装:根据设计要求安装风偏装置,确保风偏角度和密封性符合要求。
七、系统调试7.1 电气连接:对防雷系统进行电气连接,确保各个部件能够正常运行。
7.2 系统调试:对防雷系统进行调试,检查其是否符合设计要求,确保其能够正常工作。
八、验收8.1 施工验收:建设单位组织专业人员进行防雷工程的验收,确保其质量符合标准。
8.2 安全评估:进行安全评估,确保防雷系统能够有效地防止雷电击中建筑物。
防雷接地施工流程与方法,防雷接地施工注意事项

防雷接地施工流程与方法,防雷接地施工注意事项有关防雷接地的施工流程,防雷接地的施工方法,防雷技术措施,防雷接地电阻测试等学问,包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。
防雷接地施工流程及注意事项一、建筑防雷接地民用建筑工程防雷设防分三级,屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设,254热镀锌扁钢避雷带支持卡子间距为1米左右,但必需一致,转角处悬空段不大于1米,避雷带高出屋面装饰或女儿墙0.15米,同时屋面采纳254热镀锌扁钢构成不等避雷网格。
避雷网格沿屋面敷设,全部高出屋面的各种金属构件均需与避雷带焊接相连。
目前,一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线,钢筋上下焊接相连,直径大于16毫米二根为一组,柱子上端预埋1001008钢板,用于柱子内主钢筋与避雷带连接的转换。
工程接地体形式重要有人工接地体和利用基础作为接地体的形式。
利用承台钢筋网、桩基钢筋连接构成等电位接地网络,接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环,并与引下线牢靠相连,外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年,等电位联结要求日益严格,重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。
机房、卫生间设备、金属管线等一般要作等电位接地。
二、防雷接地施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。
三、防雷技术措施材料齐全且符合设计要求,施工机具配备充分,施工图纸已对施工班组进行技术交底。
四、防雷接地施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。
施工采纳标准为《电气装置安装工程接地装置施工及验收规范》(GB5016992)1)接地装置a.依照设计图尺寸位置要求,将底板内两条结构主筋焊接连通,并与所经桩台及柱内的有关钢筋焊接(不同标高处利用两根竖向结构上下贯穿),并将两根主筋用油漆做好标记,便于引出和检查。
防雷接地工程的施工方法及质量要求

防雷接地工程的施工方法及质量要求面对持续增多的雷击事故,防雷接地工程越来越受到重视。
良好的施工方法和严格的质量要求对于确保防雷接地工程的有效性和持久性具有重要意义。
本文将介绍防雷接地工程的施工方法以及质量要求。
一、施工方法1. 选择适当的位置:防雷接地装置应尽量靠近需要保护的建筑物或构筑物,且不受其他设备或地下管线的影响。
在选择位置时要确保地下水位较低,以保证良好的接地效果。
2. 准备施工材料:首先需要确认接地材料的质量,并确保其符合相关的国家或地区标准。
常见的接地材料包括铜杆、铜带、钢杆等,选择时要考虑材料的导电性能、耐腐蚀性能等指标。
3. 进行地电阻测试:在施工之前,应使用专业的地电阻测试仪对地电阻进行测试。
测试结果将有助于确定接地装置的数量和布置方式。
4. 安装接地装置:根据测试结果,在合适的位置挖掘孔洞,并将接地材料嵌入孔洞中。
接地装置的安装要求要遵循相关的设计规范,确保接地装置与周围土壤紧密接触。
5. 进行接地回路测试:安装完接地装置后,需要进行接地回路测试,以确保接地系统的连通性良好,没有松动或接触不良等问题。
6. 进行保护措施:在完成接地装置的施工后,还需要对接地装置进行保护,以防止被损坏或被盗。
常见的保护方法包括设置防盗围墙、安装防雷罩等。
二、质量要求1. 规范的设计文件:防雷接地工程的施工应按照相关的设计文件进行,设计文件应明确规定防雷接地系统的类型、数量、布置等要求,以确保施工过程符合设计要求。
2. 符合国家标准:施工应符合国家或地区规定的相关标准,包括但不限于《防雷装置安装工程施工及验收规范》等,以保证接地装置的质量和可靠性。
3. 合格的施工材料:施工材料应符合国家强制性标准,具有良好的导电性能和耐腐蚀能力。
特别是接地材料,应选择具有良好导电性能的铜杆、铜带等。
4. 接地装置的稳固性:接地装置的稳固性是保证接地效果的重要因素。
施工时应确保接地装置与周围土壤紧密接触,采取必要的固定措施,防止装置松动或受外力影响。
厂房防雷工程施工

厂房防雷工程施工1. 厂房防雷工程施工前的准备工作在进行厂房防雷工程施工之前,首先需要进行一系列准备工作。
包括确定施工方案,制定施工计划,确定采购清单,组织施工人员等。
确定施工方案:根据厂房的实际情况和需要,确定适合的防雷方案。
一般来说,厂房防雷工程可以采用避雷针、避雷带、接地装置等多种方式。
制定施工计划:根据施工方案,制定详细的施工计划,包括施工时间表、工作任务分配等内容。
确定采购清单:根据施工方案,确定需要的材料和设备清单,提前进行采购准备。
组织施工人员:根据施工计划,组织合适的施工队伍,确保施工人员数量和质量满足施工需要。
2. 厂房防雷工程施工过程中的注意事项在进行厂房防雷工程施工过程中,需要注意以下几个方面的问题。
安全问题:施工人员在进行工作时,要注意安全防护,穿戴好安全帽、安全鞋等防护用具,严格遵守施工现场的安全规定。
质量问题:施工过程中要确保材料和设备的质量,严格按照规范要求进行安装和验收。
进度问题:要严格按照施工计划进行施工,确保工程按时完工,避免因进度延误带来的损失。
沟通问题:要保持施工现场的良好沟通,确保施工人员之间的合作顺畅,避免因沟通不畅而导致的错误。
3. 厂房防雷工程施工后的验收工作在厂房防雷工程施工完成后,需要进行验收工作,确保施工质量符合要求。
材料验收:对施工所使用的材料进行验收,确保材料符合相关标准和规定。
设备验收:对安装的设备进行验收,确保设备运行正常,功能完好。
工程验收:对整个防雷工程进行验收,检查是否符合相关安全规定和标准要求。
4. 厂房防雷工程施工的总结与改进在厂房防雷工程施工完成后,需要对施工过程进行总结,及时发现问题并进行改进。
总结经验:对施工过程中遇到的问题进行总结,总结施工经验,并制定改进措施。
改进工作:根据总结的经验,及时进行改进工作,提高施工质量和效率。
厂房防雷工程的施工工作是一项复杂的工作,需要施工人员在施工过程中严格按照规范要求进行操作,确保施工质量和安全。
防雷接地工程的施工顺序

防雷接地工程的施工顺序
防雷接地工程的施工顺序一般包括以下几个步骤:
1. 确定接地装置的位置和数量:根据建筑物的结构和规模,以及雷电保护的要求,确定接地装置的位置和数量。
2. 准备施工材料和工具:根据设计要求和施工方案,准备好所需的施工材料和工具,包括接地线材、接地电极、接地装置等。
3. 开挖接地井或钢筋混凝土接地体的施工:根据设计要求,在指定位置开挖接地井或钢筋混凝土接地体,并进行钢筋布置和混凝土浇筑。
4. 安装接地线材和接地装置:将接地线材连接到接地井或钢筋混凝土接地体,并安装接地装置,如接地极、接地排、接地母线等。
5. 进行接地线的铺设和连接:将接地线材铺设在地下或建筑物内,并将其连接到接地装置和需要接地的设备、设施等。
6. 测试接地系统的接地阻抗:使用专业的测试仪器对接地系统的接地阻抗进行测试,确保接地系统能够有效地将雷电电流导入地下。
7. 进行接地系统的保护装置安装:根据设计要求,安装接地系统的保护装置,如避雷针、避雷带等,以提供更好的雷电保护效果。
8. 进行接地系统的运行试验和验收:对接地系统进行运行试验,检测其性能和可靠性,并进行接地工程的验收。
注意:以上是一般情况下的施工顺序,具体的施工顺序可能会根据实际情况和设计要求进行调整。
在施工过程中,也需要遵守相关的安全规范和操作规程。
防雷接地工程技术交底

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项安全工程。
在建造物中,由于雷电活动的存在,如果不进行有效的防雷接地工程,将会给建造物和人员带来巨大的安全隐患。
因此,进行防雷接地工程技术交底是确保建造物安全的重要环节。
二、防雷接地工程的目的防雷接地工程的主要目的是将雷电击中建造物时产生的雷电能量引导到地面,以保护建造物和人员的安全。
通过合理的设计和施工,确保建造物的防雷接地系统能够有效地将雷电能量导入地下,减少雷电对建造物的伤害。
三、防雷接地工程的基本原理1. 接地电阻原理:防雷接地工程的核心是降低接地电阻。
接地电阻越小,对雷电的导引能力越强。
因此,在进行防雷接地工程时,需要选择合适的接地材料和接地方式,确保接地电阻能够达到规定的要求。
2. 接地装置原理:防雷接地工程中常用的接地装置有接地网和接地体。
接地网是由多根导体组成,埋入地下形成一个导电网络,用于导引雷电能量。
接地体是单根导体,通过埋入地下来实现接地。
四、防雷接地工程的设计要求1. 建造物类型和用途:不同类型和用途的建造物对防雷接地工程的要求不同。
根据建造物的特点,确定合适的接地装置和接地电阻要求。
2. 地质条件:地质条件对防雷接地工程有一定影响。
需要进行地质勘测,了解地下土壤的电阻率和含水量等参数,以便选择合适的接地方式和材料。
3. 接地装置的布置:根据建造物的结构和布局,合理布置接地装置。
接地装置应尽量挨近建造物,减少接地导线的长度,降低接地电阻。
4. 接地电阻的要求:根据国家标准和相关规范,确定建造物防雷接地电阻的要求。
普通要求建造物的接地电阻不大于10Ω,以确保良好的接地效果。
五、防雷接地工程的施工步骤1. 确定施工方案:根据设计要求和实际情况,制定防雷接地工程的施工方案。
包括接地装置的布置、接地材料的选择和施工工艺等。
2. 土方开挖:根据设计要求,进行土方开挖,埋设接地装置。
土方开挖的深度和尺寸应符合规范要求。
防雷接地工程施工程序

防雷接地工程施工程序一、施工前准备:1. 项目资料的准备:施工单位应提前准备好相关的设计图纸和施工方案,包括防雷接地系统的布置图纸、明细表等。
2. 施工人员的准备:施工单位应确定好施工人员的数量和资质,确保拥有足够的技术能力和经验来完成该工程。
3. 施工材料的准备:施工单位应提前准备好所需的施工材料,包括接地棒、接地线、接地夹、接地极、接地网等。
4. 施工设备的准备:施工单位应确保在施工现场配备足够的施工设备,如挖掘机、起重机、梯子等。
5. 安全措施的准备:施工单位应提前制定好施工安全计划,确保在施工过程中严格遵守相关的安全规定,保障施工人员的安全。
二、施工步骤:1. 确定施工位置:根据设计图纸确定好防雷接地系统的布置位置,在施工现场做好标示和测量工作。
2. 进行挖坑或打孔:根据设计要求,使用挖掘机或其他设备进行挖坑或打孔,将接地极或接地网安装在地下。
3. 安装接地设备:将接地极或接地网安装到挖好的坑或孔中,确保接地设备与地下土壤良好接触。
4. 连接接地线:将接地棒与接地设备通过接地线连接,确保接地系统的连通性,并在连接点处焊接牢固。
5. 进行接地测试:在完成接地系统的安装后,使用测试仪器对接地系统进行测试,确保接地电阻在设计要求范围内。
6. 接地设备的保护:在接地系统完成安装后,使用绝缘漆或其他材料对接地设备进行保护,防止接地设备受到外部破坏。
7. 完成施工记录:在完成接地系统的安装后,施工单位应对施工过程进行记录,包括施工人员、施工时间、使用材料等。
8. 施工验收:完成防雷接地工程的安装后,应邀请设计单位和相关监理单位进行现场验收,确保工程质量符合设计要求。
三、施工注意事项:1. 施工单位应按照设计要求进行施工,确保防雷接地系统的安装位置准确无误。
2. 施工过程中要严格遵守相关的安全规定,做好施工现场的安全防护工作,确保施工人员的人身安全。
3. 施工单位应使用质量可靠的接地设备和施工材料,确保工程质量符合设计要求。
防雷接地安全作业指导书★

防雷接地安全作业指导书1. 引言1.1 背景介绍防雷接地是电气设备运行过程中的一个重要环节,它能有效地防止雷击对设备和人员造成的危害。
本作业指导书旨在提供一份详细的防雷接地安全作业指导,以确保工作人员在进行防雷接地作业时能够有所指引,保证施工质量和工作安全。
1.2 目的本指导书的目的是:1.提供对防雷接地安全作业的详细说明和流程;2.强调作业过程中的注意事项和安全要求;3.提供必要的作业流程图和步骤说明;4.提醒工作人员在防雷接地作业中保持高度的警惕性。
1.3 适用范围本作业指导书适用于进行防雷接地作业的电气设备维护保养人员或其他相关人员。
2. 防雷接地作业流程防雷接地作业的整体流程如下:1.作业前准备–确定作业范围和目标–检查接地设备和工具的运行状态–安全防护措施的准备2.接地测量–使用合适的工具和仪器进行接地测量–测量结果的记录和分析3.接地装置维护–检查接地装置的完整性和正常运行–进行必要的清洁和维修4.接地系统建设–动态选择适当的接地方法–安全施工,确保接地系统的可靠性和稳定性5.作业后整理–清理现场及工器具–检查接地效果及整体施工质量–做好安全记录和报告3. 作业前准备在进行防雷接地作业之前,需要进行以下准备工作:1.确定作业范围和目标:明确需要进行防雷接地的设备或系统范围,并确定作业目标。
2.检查接地设备和工具的运行状态:确保所使用的接地设备和工具完好,并具有良好的工作性能,以保证作业的顺利进行。
3.安全防护措施的准备:根据实际情况准备相应的安全防护措施,例如安全帽、防护眼镜、绝缘手套等。
4. 接地测量在进行防雷接地作业时,需要进行接地测量来确定设备或系统的接地情况。
具体步骤如下:1.使用合适的工具和仪器进行接地测量:使用示波器、电阻表等工具对接地电阻、串扰电压等进行测量。
2.测量结果的记录和分析:记录测量结果,并根据标准进行分析,评估接地系统的性能。
5. 接地装置维护接地装置维护是防雷接地作业中的重要一环,其主要目的是确保接地装置的正常运行,并维持接地系统的稳定性。
变电站防雷接地施工方案

变电站防雷接地施工方案1. 引言在电力系统中,变电站是电能从高压输电系统向低压输电系统输送的重要环节。
由于变电站设备众多、电压高、电流大,因此对其防雷接地施工要求严格。
本文档将介绍变电站防雷接地的重要性,以及在施工方案中应注意的事项。
2. 防雷接地的重要性在雷电天气中,由于变电站与大地之间存有电位差,极易引起雷电的冲击。
防雷接地的主要目的是将雷击电流迅速导入大地,以保护变电站及其设备免受雷击的损害。
合理的防雷接地设计和施工可以有效地降低雷击的危害,确保电力系统的安全稳定运行。
3. 变电站防雷接地施工方案3.1 施工前的准备工作在开始施工前,需要进行以下准备工作:•深入了解变电站的结构和设备布局情况,包括各个设备的重要性、容量、耐受雷击等级等。
•资料搜集和技术规范的研究,了解国家和行业的相关标准要求,并根据实际情况进行合理的调整。
•制定防雷接地施工方案,包括施工步骤、施工工艺和施工计划等。
3.2 施工步骤根据变电站的实际情况和施工方案,防雷接地施工可以分为以下几个步骤:步骤一:勘测施工地点在施工前需要对变电站的地形、土壤及水文地质情况进行勘测,以了解施工地点的特点。
勘测包括测定土壤电阻率、土壤导电性和水文地质特征等,并制定相应的施工方案。
步骤二:地网铺设设计根据防雷接地设计要求,确定地网的位置、形状和尺寸等。
地网通常由垂直接地杆、水平接地杆和地网导体组成,应保证地网的合理布置和导流能力。
步骤三:地网铺设施工根据地网设计方案,进行地网的铺设施工。
在施工中要注意以下几点:•地网连接件的选择和安装要符合技术要求,确保地网连接的可靠性。
•地网导体与地网连接件及地网接地杆的间隙应调整适当,接触面积要达到设计要求,以提高接地效果。
•地网导体与地下金属构筑物的连接要牢固可靠,以保证接地的连续性。
步骤四:接地装置施工根据变电站的具体情况,选择合适的接地装置,并按照设计要求进行施工。
接地装置通常包括接地引下线、接地棒和接地极等。
屋面防雷接地施工方案

屋面防雷接地施工方案屋面防雷接地施工方案一、工程概述屋面防雷接地施工是指将建筑物的屋面通过合理的接地系统与地下接地系统连接起来,以确保建筑物在雷电天气下能够安全地将雷电能量导入地下,避免对建筑物和人员产生危害。
本施工方案主要针对某建筑物的屋面进行防雷接地施工,保障建筑物及人员的安全。
二、施工准备1. 工作人员需熟悉相关的电力知识和防雷接地施工规范,具备一定的施工经验。
2. 准备必要的工具和器材,如电镐、铲子、钳子、电焊机等。
3. 提前购置好符合要求的防雷接地材料,如接地线、接地棒、接地网等。
三、施工步骤1. 屋面测量:先对建筑物的屋面进行测量,确定适宜的接地位置和布置方式。
要求接地位置距离建筑物边缘、设备设施和人员通道等必须符合相关规范要求。
2. 屋面清理:将屋面上的杂物清理干净,确保接地材料与屋面良好接触。
3. 安装接地线:确定好接地位置后,在建筑物上预留接地孔洞,然后将接地线穿过孔洞引入建筑物内部。
接地线的安装要求牢固可靠,与建筑物连接处要做好绝缘处理。
4. 安装接地棒:在接地位置处深挖坑洞,将接地棒嵌入其中,然后用混凝土进行固定。
接地棒的深度和固定要符合规范要求。
5. 铺设接地网:根据工程布置方案,在屋面铺设接地网。
接地网的铺设要确保导电性能良好,接地网的连接线与接地棒要做好绝缘处理。
6. 焊接接地系统:根据施工图纸和工程要求,将接地线、接地棒和接地网进行焊接。
焊接要求牢固可靠,焊点要进行防腐处理。
7. 检查和测试:对接地系统进行全面检查和测试,确保接地系统的导电性良好。
测试要符合相关规范要求,如电阻值不能超过规定范围等。
8. 完善相关记录:对施工过程中的重要资料和数据进行完整记录,包括施工过程的照片、施工图纸、测试数据等。
四、安全措施1. 实施雷电防护措施,确保施工期间工作人员的安全。
2. 使用工具和器材时,要正确使用,并做好相应的防护工作,避免意外事故的发生。
3. 施工现场要进行安全防护,确保工作人员和周围环境的安全。
防雷接地工程的注意方法和步骤

Whoever you admire most in your heart, don't have to become that person, but use that person's spirit and methods to become yourself.整合汇编简单易用(页眉可删)防雷接地工程的注意方法和步骤一、移动通信站的交流供电系统的防雷与接地一般要求1、移动通信站的交流供电系统应采用三相五线制供电方式。
2、移动通信站宜设置专用电力变压器,电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入移动通信站,电力电缆金属护套或钢管两端应就近可靠接地。
3、当电力变压器设在站外时,对于地处年雷暴日大于20天、大地电阻率大于100Ω·m,电力线应在避雷线的25°角保护范围内,避雷线(除终端杆处)应每杆作一次接地,如图所示。
为确保安全,宜在避雷线终端杆的前一杆上,增装一组氧化锌避雷器。
若已建站的架空高压电力线路防雷改造采用避雷线有困难时,可在架空高压电力线路终端杆﹑终端杆前第一﹑第三或第二﹑第四杆上各增设一组氧化锌避雷器,同时在第三杆或第四杆增设一组高压保险丝。
避雷线与避雷器的接地体宜设计成辐射形或环形。
4、当电力变压器设在站内时,其高压电力线应采用电力电缆从地下进站,电缆长度不宜小于200m,电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器,电缆两端金属外护层应就近接地。
5、移动通信基站交流电力变压器高压侧三根相线,应分别就近对地加装氧化锌避雷器,电力变压器低压侧三根相线应分别对地加装无间隙氧化锌避雷器,变压器的机壳﹑低压侧的交流零线,以及与变压器相连的电力电缆的金属外护层,应就近接地。
出入基站的所有电力线均应在出口处加装避雷器。
6、进入移动通信基站的低压电力电缆宜从地下引入机房,其长度不小于50m(当变压器高压侧已采用电力电缆时,低压侧电力电缆长度不限)。
避雷工程施工

避雷工程施工一、避雷工程施工准备工作1、确定施工方案在进行避雷工程施工前,首先需要制定详细的施工方案。
施工方案应包括工程的具体位置、设计方案、施工工艺和施工周期等内容。
同时,施工方案还应考虑到周边环境及相关规定,确保施工的顺利进行。
2、选取合适的施工队伍避雷工程的施工需要专业的技术和经验,因此需要选取具备相关资质和经验的施工队伍。
施工队伍应具备完善的管理措施和安全意识,确保施工过程中不会发生意外。
3、准备相关施工设备和材料在进行避雷工程施工前,需要准备相关的施工设备和材料。
施工设备包括各种机械设备、电气设备等,材料包括导电材料、绝缘材料等。
这些设备和材料的选择应符合相关标准和规范要求,确保施工质量。
4、制定安全措施在进行避雷工程施工过程中,安全是首要考虑的因素。
施工方案中应包括详细的安全措施,包括施工现场的警示标示、安全防护设施的设置、施工人员的安全培训等。
同时,施工中需要不断检查施工现场的安全状况,及时排除安全隐患。
二、避雷工程施工流程1、基础施工避雷工程的基础是其施工的关键环节。
在进行基础施工时,首先需要清理施工现场,确保基础施工区域的平整。
然后根据设计要求进行基础的浇筑和固定,确保基础的稳固性。
2、设备安装在基础施工完成后,需要进行避雷设备的安装工作。
避雷设备包括避雷针、避雷网等,根据设计要求将这些设备固定在建筑物的适当位置。
在安装过程中,需要注意设备的防火防水性能,确保设备的使用寿命。
3、导线连接避雷工程中的导线连接是非常重要的一个环节。
导线连接的质量直接影响到避雷设备的使用效果。
在进行导线连接时,需要保证导线的连接牢固,电气性能符合要求。
4、接地装置避雷工程中的接地装置是用来引导雷电流进入地下,避免对建筑物造成损害。
在进行接地装置施工时,需要根据设计要求建立接地系统,确保接地装置的可靠性和稳定性。
5、验收避雷工程施工完成后,需要进行验收工作。
验收工作包括施工质量的检查、设备的使用效果测试等。
防雷接地工程施工方案三篇

防雷接地工程施工方案三篇篇一:防雷接地工程施工方案第一章工程概述1.1、工程概况依据电气防雷施工图纸和国家现行规范及标准。
1.3、执行的验收标准1、GB50303-20XX建筑电气工程施工质量验收规范2、D501-1~4 建筑物防雷设施安装3、GB/T 21431-20XX建筑物防雷装置检测技术规范1.4、施工质量目标公司的质量目标:单位工程质量合格率达100%。
1.5、工程施工周期防雷接地工程的施工进度必须与土建施工进度密切配合。
第二章施工组织方案2.1 施工组织机构2.1.1项目管理机构我公司为了更好的完成该项目的建设,特设防雷接地系统工程项目经理部,负责防雷接地系统施工、进度和验收工作。
其组织人员为:项目经理、项目技术负责人、项目工程师、项目部安全员、质检员、预算员、材料员;专业施工队下设带班工长。
2.1.2项目岗位职责项目经理负责本工程防雷接地系统的施工管理工作,协调施工进度及与其他专业施工队之间的配合。
技术总负责人负责本工程防雷接地系统的施工技术工作,保障施工质量,对设计图纸做认真阅读并指导施工工作,对设计图纸中不详细的地方与设计人员会晤解决,提出设计中的遗漏并作出工程洽商。
根据设计施工准备图,预算出需要的用料和相关工具,做好开工准备。
对工地的技术工作进行管理,协调图纸设计与现场施工的关系,以及协调现场各专业施工配合关系,全面抓紧安装质量、进度。
负责组织施工人员学习贯彻执行各项安全规范、技术政策、技术规范、技术规程、技术标准和各项管理制度。
施工进度协调人根据本次防雷接地项目施工,我公司专门设立施工进度协调人,针对各个施工队伍出现施工进度相互影响或施工冲突情况进行全方位的协调,保障各施工队顺利施工并不影响其他施工的施工进度。
工程负责人负责各专业工程技术,深入现场指导施工,督促专业施工队遵守技术规范、技术规程和按图施工,发现问题及时解决。
施工班长施工班长由工程负责人任命,负责带领本专业施工人员进行施工作业,保证到场的施工人员有序地施工,并现场监督施工质量,施工中的技术问题直接与工程负责人协商,施工班长必须按时并保证质量地完成所交代的任务。
防雷接地工程技术交底

防雷接地工程技术交底引言概述:防雷接地工程技术交底是指在建设工程中,对于防雷接地系统的设计、施工、监测等方面进行详细的交底和说明。
防雷接地工程是建造物必备的安全设施,它能够有效地排除或者减少雷电对建造物及其中的设备设施所造成的危害。
本文将从设计、施工、监测等方面,详细介绍防雷接地工程技术交底的内容。
一、防雷接地工程设计1.1 接地系统设计原则在防雷接地工程设计中,需要遵循以下原则:1.1.1 合理布置接地装置:根据建造物的结构特点和雷电活动规律,合理布置接地装置,确保接地系统能够有效地引导雷电电流。
1.1.2 选择适当的接地材料:根据建造物的具体情况,选择合适的接地材料,如铜材、镀锌钢材等,以确保接地系统的导电性能。
1.1.3 考虑接地系统的稳定性:在设计过程中,需要考虑接地系统的稳定性,采取适当的措施,防止接地电阻过大或者过小,影响接地效果。
1.2 接地系统设计步骤在进行防雷接地工程设计时,需要按照以下步骤进行:1.2.1 确定建造物的雷电保护等级:根据建造物的用途和重要性,确定雷电保护等级,为接地系统的设计提供基础。
1.2.2 测量土壤电阻率:通过测量土壤电阻率,确定接地系统的设计参数,如接地电阻值。
1.2.3 设计接地装置:根据建造物的结构和雷电活动规律,设计接地装置的布置方式和数量,并进行合理的计算和选择。
1.3 接地系统设计注意事项在进行防雷接地工程设计时,需要注意以下事项:1.3.1 避免接地系统与其他金属结构共用:为了避免接地系统与其他金属结构的相互干扰,应尽量避免接地系统与其他金属结构共用。
1.3.2 避免接地系统与电力系统共用:为了避免接地系统与电力系统的干扰,应尽量避免接地系统与电力系统共用。
1.3.3 确保接地系统的可靠性:在设计过程中,需要考虑接地系统的可靠性,采取适当的措施,确保接地系统的稳定性和耐久性。
二、防雷接地工程施工2.1 施工前准备工作在进行防雷接地工程施工前,需要进行以下准备工作:2.1.1 制定施工方案:根据设计要求,制定详细的施工方案,包括施工工序、施工方法、施工材料等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
防雷接地工程的注意方
法和步骤
集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-
防雷接地工程的注意方法和步骤一、移动通信站的交流供电系统的防雷与接地一般要求
1、移动通信站的交流供电系统应采用三相五线制供电方式。
2、移动通信站宜设置专用电力变压器,电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入移动通信站,电力电缆金属护套或钢管两端应就近可靠接地。
3、当电力变压器设在站外时,对于地处年雷暴日大于20天、大地电阻率大于100Ω·m,电力线应在避雷线的25°角保护范围内,避雷线(除终端杆处)应每杆作一次接地,如图所示。
为确保安全,宜在避雷线终端杆的前一杆上,增装一组氧化锌避雷器。
若已建站的架空高压电力线路防雷改造采用避雷线有困难时,可在架空高压电力线路终端杆﹑终端杆前第一﹑第三或第二﹑第四杆上各增设一组氧化锌避雷器,同时在第三杆或第四杆增设一组高压保险丝。
避雷线与避雷器的接地体宜设计成辐射形或环形。
4、当电力变压器设在站内时,其高压电力线应采用电力电缆从地下进站,电缆长度不宜小于200m,电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器,电缆两端金属外护层应就近接地。
5、移动通信基站交流电力变压器高压侧三根相线,应分别就近对地加装氧化锌避雷器,电力变压器低压侧三根相线应分别对地加装无间隙氧化锌避雷器,变压器的机壳﹑低压侧的交流零线,以及与变压器相连的电力电缆的金属外护层,应就近接地。
出入基站的所有电力线均应在出口处加装避雷器。
6、进入移动通信基站的低压电力电缆宜从地下引入机房,其长度不小于50m(当变压器高压侧已采用电力电缆时,低压侧电力电缆长度不限)。
电力电缆在进入机房交流屏处应加装避雷器,从屏内引出的零线不作重复接地。
7、移动通信基站供电设备的正常不带电的金属部分﹑避雷器的接地端,均应作保护接地,严禁作接零保护。
8、移动通信基站直流工作地,应从室内接地汇集线上就近引接,接地线截面积应满足最大负荷的要求,一般为35-95m2,材料为多股铜线。
9、移动通信基站电源设备应满足相关标准﹑规范关于耐雷电冲击指标的规定,交流屏﹑整流器(或高频开关电源)应设有分级防护装置,如图所示。
10、引至配电屏的三根相线及零线推荐采用法国CITFL公司生产的电源避雷箱DS150E(140KA8/20us),其响应时间快(25ns),残压低(700V-800V),该防雷箱内部结构为两极MOV经去电感连结的复合型防雷箱,它一般安装在低压配电柜内。
别要强调的是,屏内交流零线不作重复接地。
大楼内所布放的交流供电线路中的中性线(零线)汇集排应与机架的正常不带电金属部分绝缘。
11、配电屏内各分路开关也应配接相应型号的电源避雷器,开关额定负荷超过200A,建议采用DS150E(140KA)或LA60-B
(10/350us70KA);100A-200A之间建议采用DS100R或V25B
(100KA),100A-63A建议采用DS70B或V20C/4(70KA);50A以下采用DS44或V20C/2(40KA)。
12、重要用电设备(如UPS﹑整流器﹑高频开关电源﹑精密空调等)的交流进线端也根据其容量用不同型号的电源避雷器(DS150E-DS44或LA60-B-V20C/2)。
13、通信电源或高频开关电源的直流侧,采建议用徳国OBO产品V20C/0-75V低压避雷器进行保护。
