《建筑制图》复习题及参考答案
《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。
12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。
14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。
A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。
建筑工程制图复习重点
5 8
16
4
3
7
2
注意：切口的形成及各断面的形状。
6
【例4】求圆柱切割体的投影。
8(9) 4(5) 2(3) 6(7) 1
9
8
5
4
3 7
2
6 1
3 7
1
9 ( 5)
yy
yy
6
8(4)
2
7
【例5】求圆锥切割体的投影。
10
8(9) 4(5) 6(7)
。
建筑平面图中，横向定位轴线的编号用
从
至
依次编写；次编写。
22
标高应以 为单位。
标高以青岛附近的黄海平均海平面为零
点；
标高以房屋的室内地坪为零点。
标高是构件包
括粉刷层在内的、装修完成后的标高；
标高是构件的不包括
粉刷层在内的标高。
一般房屋有四个立面，通常把反映房屋主要出入口的立面称为
复习总结
一. 平面上定点 二. 平面立体的切割 三. 曲面立体的切割 四. 轴测投影（正等测） 五. 已知形体的立体图画形体的三面投影图 六. 已知形体的两面投影图画形体的第三面投影图 七. 剖面和断面 八. 填空
1
【例1】已知平面四边形ABCD的V面投影和ABC的H面投
影，试求全其H面投影。
a
34
7—3 读图题 阅读教材第七章中某学校办公楼的部分建筑施工图，然后完成 下列各题。 （1）新建办公楼的主要出入口在 南立面 面，确定办公楼位置 的尺寸为 办公楼的南墙距传达室的北墙为11.50m，办公楼的西 墙距原教学楼的东墙为10.00m ，宿舍楼有 四 层。室内零点标 高为 46.20m ； 室内零点标高与室外地坪的高差为 0.6m ； 食堂旁边的虚线表示 食堂将计划扩建的 部分。从图中等高线 可以看出， 西北角 地势较高，东南 较平坦。 （2）底层平面图中②～⑦轴线之间的办公室开间尺寸为 3.600m 。盥洗室的地面比底层室内地面低 0.020m 。走廊采 光的高窗有 三 种类型，编号分别为 C-6、C-7、C-8 。
建筑制图与识图复习题及答案
制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（B）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。
A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。
（2）走廊、楼梯位置及尺寸。
（3）门窗位置、尺寸及编号。
门的代号是M，窗的代号是C。
在代号后面写上编号，同一编号表示同一类型的门窗。
如M-1；C-1。
（4）台阶、阳台、雨篷、散水的位置及细部尺寸。
（5）室内地面的高度。
（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。
Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。
面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。
一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。
建筑工程制图复习题(解答版)
建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。
2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。
楼层结构平面图是采用楼面上方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。
4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。
5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。
钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。
6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。
7、有些物体内部形状复杂或层次较多，可用__________剖切。
对建筑物多层构造的部分可采用分层局部？剖切。
8、指北针外圆用细实线绘制，圆的直径为24mm。
9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷、GL过梁。
10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。
11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为断面图。
12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。
《国家制图标准》规定：总平面图的常用比例应为1：500，1：1000，1：2000。
建筑制图与识图复习题填空题尺寸标注的四要素是尺寸界线
建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、建筑平面图中，一般在底层平面图附近画出（指北针），以确定建筑物的方向7、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）8、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）9、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点10、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种11、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）12、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）13、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写14、在建筑平面图中，M是（门）的代号15、当截平面倾斜于柱轴时，截交线为（椭圆）16、水平面与侧垂面相交，其交线是（侧垂线）17、两个回转体共轴时，其相贯线是（圆）18、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。

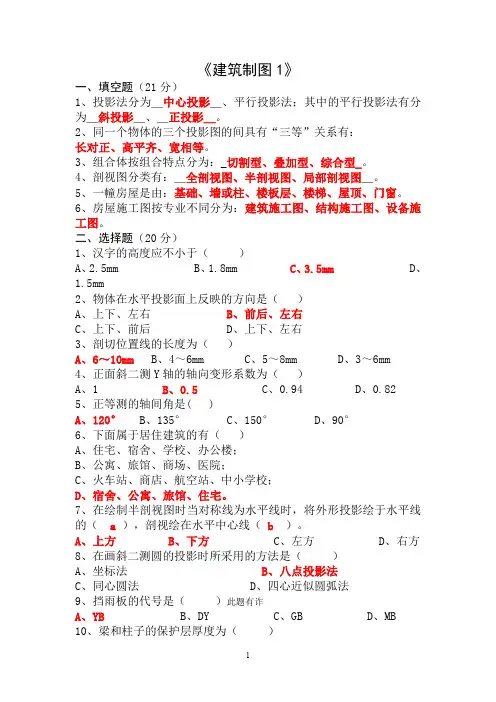

建筑制图终极版
《建筑制图1》一、填空题（21分）1、投影法分为＿中心投影＿、平行投影法；其中的平行投影法有分为＿斜投影＿、＿正投影＿。
2、同一个物体的三个投影图的间具有“三等”关系有：长对正、高平齐、宽相等。
3、组合体按组合特点分为：_切割型、叠加型、综合型_。
4、剖视图分类有：＿全剖视图、半剖视图、局部剖视图＿。
5、一幢房屋是由：基础、墙或柱、楼板层、楼梯、屋顶、门窗。
6、房屋施工图按专业不同分为：建筑施工图、结构施工图、设备施工图。
二、选择题（20分）1、汉字的高度应不小于（）A、2.5mmB、1.8mmC、3.5mmD、1.5mm2、物体在水平投影面上反映的方向是（）A、上下、左右B、前后、左右C、上下、前后D、上下、左右3、剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm4、正面斜二测Y轴的轴向变形系数为（）A、1B、0.5C、0.94D、0.825、正等测的轴间角是( )A、120°B、135°C、150°D、90°6、下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
7、在绘制半剖视图时当对称线为水平线时，将外形投影绘于水平线的（a），剖视绘在水平中心线（b）。
A、上方B、下方C、左方D、右方8、在画斜二测圆的投影时所采用的方法是（）A、坐标法B、八点投影法C、同心圆法D、四心近似圆弧法9、挡雨板的代号是（）此题有诈A、YBB、DYC、GBD、MB10、梁和柱子的保护层厚度为（）A、15mmB、25mmC、35mmD、10mm三、作图题（59分）1、尺寸标注（6分）2、补全曲面体表面上点、线的三面投影（8分）3、根据两面视图补画第三面视图并画出正等测轴测图（15分）4、根据两面视图补画第三面视图（9分）5、读图，完成下列填空（21分）错误！未找到引用源。
建筑土木工程制图知识要点
第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
建筑制图的考试内容
建筑制图的考试内容2—1图纸幅面、线型、字体、尺寸标注注：A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，以此类推。
画线时应注意以下几点：1. 在同一张图纸内，相同比例的各图应采用相同的线宽组。
2. 虚线、单点长画线或双点长画线的画长和间隔宜各自相等。
虚线的短画长为3—6mm,间隔为0.5～1mm 。
单点长画线或双点长画线的长画长为15～20mm.3. 虚线与虚线、单（双）点长画线与单（双）点长画线、虚线或单（双）点长画线与其他线相交时，应交于画线处。
虚线为实线的延长线时，则应留一间隔。
4. 单点长画线或双点长画线的两端不应是点。
5. 图线不得与文字、数字或符号重叠、相交。
图纸的图框线、标题栏线和会签栏线可采用下图所示的线宽。
(重点)字体长仿宋字体的字高与字宽的比例大约为1:0.7,字体高度分别为20mm 、14mm 、10mm 、7mm 、5mm 、3.5mm 等六级，字体宽度相应为14mm 、10mm 、7mm 、5mm 、3.5mm 、2.5mm 等。
尺寸标注尺寸界线用细实线绘画，一般应与被注长度垂直，其一端离开图样轮廓线不小于2mm ，另一端宜超出尺寸线2～3mm.。
必要可利用图尺寸样轮廓线作为尺寸界线。
尺寸线也用细实线绘画，与被标长度平行。
图样本身的任何图线都不得用作尺寸线。
尺寸起止符号一般用中粗斜短线绘画，其倾斜方向应与尺寸界线成顺时针45。
角，长度宜为2～3mm 。
国标规定，图样上标注的尺寸，除标高及总平面图以m （米）为单位外，其余一律以mm （毫米）为单位，图上尺寸数字都不再注写单位。
图样上的尺寸，应以所注尺寸数字为准，不得从图上直接量取。
标注半径、直径和角度，尺寸起止符号不用45。
角斜短线，而用箭头表示。
角度数字一律水平书写。
住尺寸是应注意的问题如下：1、 尺寸数字应写在尺寸线的中间，距尺寸线不小于1mm ，在水平尺寸线上的应从左到右写在尺寸线上方，字头向上；在竖直尺寸线上的，应从下到上写在尺寸线左方，2、大尺寸在外，小尺寸在内。
2020年国家开放大学电大建筑制图基础复习题库
二、过A点作长度为30毫米，α=450的正平线AB，已知B点在A点的右上方。
题目图答案图
三、已知AB、CD两直线相交于K点，求CD直线的正面投影。
题目图答案图
四、已知矩形ABCD的AB边的投影和AC编正面投影，补全该矩形的两面投影。
题目图答案图
五、求正垂面与三棱锥的截交线。
题目图答案图
六、画出如图所示组合体的三面投影图。
题目图答案图
五、补全被截切后四棱柱体的水平投影和侧面投影。
题目图答案图
六、根据形体的两面投影，补绘第三投影。
题目图
答案图
七、根据给出的三面投影图，画出正等轴测图。
题目图答案图
复习资料六
一、已知点A的坐标为（20，20，24），又知点B在点A左方5毫米；下10毫米；后5毫米，点C在点A正下方10毫米，求作B、C两点的三面投影。
题目图答案图
四、求作直线AB与平面CDE的交点，并判别直线AB的可见性。
题目图答案图
五、求作圆锥被截切后的水平投影及侧面投影。
题目图答案图
六、根据形体的两面投影，求出第三投影。
题目图答案图
七、根据给出的三面投影图，画出正等轴测图。
题目图答案图
复习资料八
一、根据立体图画出A、B的两点的三面投影图，并判别可见性。
题目图
答案图
五、在三视图上标注尺寸（尺寸由图上量，取整数）。
六、画出1—1、2—2剖面图。
题目图答案图
七、根据画出的三视图，画出正等轴测图。
题目图答案图
复习资料三
一、已知A的三面投影，又知点B在点A左方5毫米，下方10毫米，后方5毫米，点C在点A正下方10毫米，求作B、C两点的三面投影。
建筑制图与识图-综合复习材料题
A．正垂线
B．铅垂线
b
C．侧垂线
D．一般位置直线
a
41、图中平面是
A．正平面
B．侧平面
C．水平面
D．一般位置平面
42、坡度 1：5 的意思是
A．水平方向尺寸与坡长度的比值 B．斜坡高度与水平方向尺寸比值
C．斜坡高度与坡长度的比值
D．水平方向尺寸与斜坡高度比值
43、正方体长宽高均为 100mm，其斜二测沿三个轴测轴方向的尺寸分别为
D．其它图线
71、标注互相平行的尺寸线时，叙述正确的是
A．大尺寸线离图样轮廓线近
B．小尺寸线离图样轮廓线近
C．大小尺寸线离图样轮廓线一样近 D．大小尺寸线离图样轮廓线一样远
72、互相平行的直线的轴测投影
A．一定平行 B．可能平行 C．可能不平行 D．可能垂直
73、三面正投影中，下面表述正确的是
A． 只要绘出 V、W 投影，利用三等关系即可画出 H 面投影
67、某平面与投影面垂直，其投影
A．直线 B．点
C．类似形
D．反映实形的方框
68、若图形较小时，画点划线或双点划线有困难时，可用来代替的线型是
A．点划线 B．虚线
C．双点划线 D．细实线
69、虚线与虚线相交应是
A．直线相交 B．虚线相交 C．实线相交 D．线段相交
70、画尺寸起止符号应用的线型是
A．粗实线 B．中粗线 C．细实线
A．粗实线
B．细实线 C．粗虚线
D．细虚线
93、指北针所用的圆的直径是
A．8mm
B．10mm
C． 14mm
D．24mm
94、指北针所用的圆的线型是
A．粗实线
B．细实线 C．粗虚线
电大建筑制图基础复习资料
2331《建筑制图基础》复习资料选择（一）知识点选择1.图纸的幅面的简称是（A ）A .图幅2.图纸上限定绘图区域的线框是指（B ）B.图框3.幅面代号为A0的图纸长、短边尺寸分别是（)A . 1189mm、841mm4.幅面代号为A1的图纸长、短边尺寸分别是（)B. 841mm、594mm5.幅面代号为A2的图纸长、短边尺寸分别是（)C . 594mm、420mm6.幅面代号为A3的图纸长、短边尺寸分别是（)D .297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是（D ) D.297mm、210mm8.—个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（B ）B. 2种9.一般情况下，一个图样应选择的比例为（A ）A.1种10.图样及说明中的汉字宜采用（A ）A.长仿宋体11.制图的基本规定要求数量的数值注写应采用（A ）A.正体阿拉伯数字12.制图的基本规定要求数量的单位符号应采用（C）C.正体字母13.绘制尺寸界线时应采用（C）C.细实线14.绘制尺寸起止符号时应采用（C ）C .中粗断线15.尺寸起止符号倾斜方向与尺寸界线应成（A ）A.45016.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（A ）A. 10mm17.平行排列的尺寸线的间距，宜为（D ） D. 7〜10mm18.平行排列的尺寸线的间距，宜为（D ） D. 7〜10mm19.标注球的半径尺寸时，应在尺寸前加注符号（B ）B. SR20.标注圆弧的弧长时，表示尺寸线应以（B ）B.该圆弧同心的圆弧线表示21.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（B ）B. t22.一般制图的第一个步骤是（A ）A.绘制图样底稿23.一般制图的最后一个步骤是（D ）D.图纸整理24.在平面图形中确定尺寸位置的点、直线称为（A ）A.尺寸基准25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（B ）B.定型尺寸26.用于确定平面图形中各组成部分的相对位置的尺寸是（C ）C.定位尺寸27.在制图中，把光源称为（A ）A.投影中心28.在制图中，把光线称为（B ）B.投影线29.在制图中，把承受影子的面称为（C ）C.投影面30.在制图中，形成投影的方法称为（D ）D .投影法31.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（A ）A.愈大32.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（B ）B.愈小33.由一点放射的投射线所产生的投影称为（B ）B.水平投影34.由相互平行的投射线所产生的投影称为（B ）B.水平投影35.形成物体的最基本几何元素包括（A ）A.点、直线和平面36.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（A ）A .同素性37.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（B ）B.从属性38.线段上的点将该线段分成的比例,等于点的正投影分线段的正投影所成的比例,这种性质称为正投影的（C ）C.定比性39.两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（D ）D.平行性40.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（D ）D.全等性41.当直线或平面垂直于投影面时，其直线的正投影积聚为一个点；平面的正投影积聚为一条直线。
建筑制图复习题(答案)
一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
建筑制图复习材料.doc
建筑制图个人复习材料建筑构成的基本三要素：建筑功能、建筑技术、建筑形象。
按建筑功能分为：1.民用建筑：（1）居住建筑（2）公共建筑；2.工业建筑：3.农业建筑重点按层数和建筑高度分：住宅建筑：低层---- 1〜3层；多层--- - 6层；中咼层 - 7~9 层；咼层--- 10~30 层；（小高层——25~50米；中高层——50~75米）超高层——大于100米。
（重点必考）公共建筑及综合性建筑：高层——总高度大于24米（不包括单层建筑）；超髙层---- 大于100米。
工业建筑：单层；多层；混合层建筑物的等级划分：耐久等级：以主体结构确定的建筑耐久年限分为四级：◊一级建筑：耐久年限为100年以上，适用于重耍的建筑和高层建筑。
◊二级建筑：耐久年限为50〜100年，适用于一般性建筑。
◊三级建筑：耐久年限为25〜50年，适用于次要的建筑。
◊四级建筑：耐久年限为15年以下，适用于临时性建筑。
（重点必考）耐火等级：构件的燃烧性能分为三类：◊不燃烧体◊燃烧体◊难燃烧体现行《建筑设计防火规范》GBJ16-97把建筑物的耐火等级划分成四级，一级的耐火性能最好，四级最差。
性质重要的或规模宏大的或具有代表性的建筑，通常按一、二级耐火等级进行设计；大量性的或一般的建筑按二、三级耐火等级设计；很次要的或临时建筑按四级耐火等级设计。
（记住有分四级等级，登记单位是小时）建筑设计程序：1.方案设计2.初步设计3.技术设计4.施工图设计建筑设计要求：1•满足建筑功能要求；2.采用合理的技术措施；3.具有良好的经济效果4.考虑建筑美观要求；5.符合总体规划要求（上次有考过）建筑设计依据:1•使用功能：人体尺度、人体活动尺度、家具尺寸、家具使用尺寸2.自然条件：气候、地质、水文3.规范条文：国家规范、地方规定、地方条文民用建筑的六大基本构件：（1）基础（2）墙（3）楼板层和地坪层（4）楼梯（5）屋顶（6） f J窗（老师有说不会考，但是看下以防他忘了又出出来了）指北针：用细实线圆绘制，直径宜为24mmo指针尖为北向，指针尾部宽度宜为3mm。
建筑制图与识图复习资料
建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。
A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线 D。
尺寸线、尺寸界线及图例线2．当比例为5：1时，图上量得长度为60mm，实际长度为( ）mm。
A.12B.15C.30 D。
3003．一个完整的尺寸所包含的四个基本要素是（）。
A。
尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C。
尺寸界线、尺寸线、尺寸数字和单位D。
尺寸界线、尺寸线、尺寸起止符号和数字4．工程图纸一般是采用（）原理绘制。
A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法5．水平投影和侧面投影应满足（）的投影规律。
A．宽相等 B．长对正 C．高平齐 D．长、宽、高都相等6．已知E点距H、V、W面的距离分别为10、5、20；F点在E点上方5，左方10,前方15,由此可知F的坐标为（）.A.(15，30，35）B.(30，20，15）C。
(15,20，30） D。
（10，20，5）7．某平面图形的正面投影为一直线,该平面为（ )。
A.正垂面 B。
侧垂面 C.水平面 D。
铅垂面8．确定组成建筑形体的各基本形体形状大小的尺寸称为（）。
A．基本尺寸 B．定形尺寸 C．定位尺寸 D．总体尺寸9．正面和水平投影图所对应的侧面投影图为（ )。
A B C D10．（ )主要用于识读以叠加方式形成的组合体投影图.A.形体分析法 B。
线面分析法 C。
解析法 D.叠加法11．正轴测图是（ ).A。
单一中心投影 B. 单一斜投影C。
多面正投影 D. 单一正投影12．下列投影图中正确的1 1剖面图是( )。
1-1A 111-1B 1-1C 1-1D13．在建筑平面图中有剖切位置符号及编号 ，其对应图为 ( ）.A. 断面图、从上向下投影B. 断面图、从下向上投影 C 。
断面图、从后向前投影 D. 断面图、从前向后投影 14．（ ）主要用来确定新建房屋的位置、朝向以及周边环境关系。
建筑工程制图与识图期末复习资料123
建筑工程制图与识图期末复习资料第一章制图的基本知识与技能第一节绘图工具和仪器图板是用来固定图纸的，提供作图工作面。
丁字尺主要用于画水平线三角板由两块组成一副（45和60），主要与丁字尺配合使用画垂直线与倾斜线圆规是用来画圆及圆弧的工具，调平后钢针略长于铅芯分规是截量长度和等分线段的工具，调平后钢针针尖聚与一点。
铅笔是用来画图或写字的，铅笔的铅芯有软硬之分，铅笔上标注的“H”表示硬铅笔，“B”表示软铅笔，“F”，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。
画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B或2B铅笔加深图线。
画图时应使铅笔垂直纸面，向运动方向倾斜75度。
第二节制图的基本标准●GB GB/T GBJ●A2的尺寸是420×594●字体长仿字体字的书写要领：横平竖直，起落分明，填满方格，结构匀称。
拉丁字母、阿拉伯数字和罗马数字的字高，应不小于 2.5mm。
如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。
●尺寸标注尺寸的组成：图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字1、尺寸界线尺寸界线，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端应超出尺寸线2~3mm。
必要时可利用图样轮廓线、中心线及轴线作为尺寸界线。
2、尺寸线尺寸线应用细实线绘制，并与被注长度平行，与尺寸界线垂直相交，但不宜超出尺寸界线外。
互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。
图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm，平行排列的尺寸线的间距为7~10mm，并保持一致。
图样上任何图线都不得用作尺寸线。
3、尺寸起止符号尺寸起止符号一般用中粗短斜线绘制，并画在尺寸线与尺寸界线的相交处，其倾斜方向应与尺寸界线成顺时针45°角。
电大建筑制图基础综合复习三
建筑制图基础综合复习三1．构成形体最基本的几何元素是（）。
选择一项：a. 直线b. 点c. 曲线d. 平面反馈你的回答正确正确答案是：点试题2试题正文2．在投影理论中，对于物体只研究其形状、大小、位置，而它的物理性质、化学性质都不涉及到，这种物体称为（）。
选择一项：a. 球体b. 旋转体c. 形体d. 刚体反馈你的回答正确正确答案是：形体试题3试题正文3．点的正面投影和侧面投影的连线垂直于（）。
选择一项：a. 不能确定b. OY轴c. OZ轴d. OX轴反馈你的回答正确正确答案是：OZ轴试题 44．点在某一投影面上的投影是（）。
选择一项：a. 直线b. 平面c. 曲线d. 点反馈你的回答正确正确答案是：点, 平面试题 55．投影法中规定空间点选用字母是应（）。
选择一项：a. 右上角加一撇的小写字母b. 小写字母c. 大写字母d. 右上角加两撇的小写字母反馈你的回答正确正确答案是：大写字母试题66．投影法中规定，空间点在H面的投影选用字母是应（）。
选择一项：a. 右上角加两撇的小写字母b. 大写字母c. 小写字母d. 右上角加一撇的小写字母反馈你的回答正确正确答案是：小写字母试题77．投影法中规定，空间点在V面的投影选用字母是应（）。
选择一项：a. 大写字母b. 小写字母c. 右上角加一撇的小写字母d. 右上角加两撇的小写字母反馈你的回答正确正确答案是：右上角加一撇的小写字母试题 88．投影法中规定，空间点在W面的投影选用字母是应（）。
选择一项：a. 右上角加两撇的小写字母b. 大写字母c. 小写字母d. 右上角加一撇的小写字母反馈你的回答正确正确答案是：右上角加两撇的小写字母试题99．如果空间点的位置用A（x，y，z）形式表示，那么它的H面投影的坐标应为（）。
选择一项：a. a（0，y，0）b. a（0，y，z）c. a（x，y，0）d. a（x，0，z）反馈你的回答正确正确答案是：a（x，y，0）试题1010．如果空间点的位置用A（x，y，z）形势表示，那么它的V面投影的坐标应为（）。
《建筑制图》复习
图框线、标题栏线的宽度（mm）
幅面代号) 图框线 标题栏外框线 标题拦分格线、会签栏线
A0、A1 A2、A3、A4
1.4 1.0
0.7 0.7
0.35 0.35
名 称
粗
实 线
线 型
线宽
b 0.5b 0.25b b
一 般 用 途
主要可见轮廓线 可见轮廓线 可见轮廓线、图例线 见有关专业制图标准 不可见轮廓线 不可见轮廓线、图例线 见有关专业制图标准
240
B
值班室
4200
240
6360
240
3060
240
6000
坪等标高，且是以米作单位，精确到小数点后三位。 -0.060 及与轴线之间的关系、柱子截面、房内部门窗洞口、门垛等细 1 第二道尺寸：轴线尺寸（房屋的开间、进深尺寸） B 部尺寸。 接待室 ±0. 000 第三道尺寸：总尺寸（房屋的总长、总宽尺寸）
5. 局部及分层剖面图——用剖切面局部地剖开物体。适用于只 需要显示其局部构造或多层次构造的物体。波浪线不应与任何 图线重合。
局部剖面
分层剖面
四、断面图的种类
一、移出断面图
1
2
3
1
2
3
1—1
2—2
3—3
二. 中断断面图
三. 重合断面图
角钢断面图 墙 面 装 饰 线 脚 的 断 面 图
第四章 房屋施工图
283.75
（室外标高）
284.20=±0.00
45° 3
－0. 45
北
9、 指北针画法（P85） 10、 平、立、剖常用比例
1:50 1:100 1:200
3或1/8Φ
=24
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑制图个人复习材料建筑构成的基本三要素：建筑功能、建筑技术、建筑形象。
按建筑功能分为：1.民用建筑：（1）居住建筑（2）公共建筑；2.工业建筑：3.农业建筑重点按层数和建筑高度分：住宅建筑：低层---- 1〜3层；多层--- - 6层；中咼层 - 7~9 层；咼层--- 10~30 层；（小高层——25~50米；中高层——50~75米）超高层——大于100米。
（重点必考）公共建筑及综合性建筑：高层——总高度大于24米（不包括单层建筑）；超髙层---- 大于100米。
工业建筑：单层；多层；混合层建筑物的等级划分：耐久等级：以主体结构确定的建筑耐久年限分为四级：◊一级建筑：耐久年限为100年以上，适用于重耍的建筑和高层建筑。
◊二级建筑：耐久年限为50〜100年，适用于一般性建筑。
◊三级建筑：耐久年限为25〜50年，适用于次要的建筑。
◊四级建筑：耐久年限为15年以下，适用于临时性建筑。
（重点必考）耐火等级：构件的燃烧性能分为三类：◊不燃烧体◊燃烧体◊难燃烧体现行《建筑设计防火规范》GBJ16-97把建筑物的耐火等级划分成四级，一级的耐火性能最好，四级最差。
性质重要的或规模宏大的或具有代表性的建筑，通常按一、二级耐火等级进行设计；大量性的或一般的建筑按二、三级耐火等级设计；很次要的或临时建筑按四级耐火等级设计。
（记住有分四级等级，登记单位是小时）建筑设计程序：1.方案设计2.初步设计3.技术设计4.施工图设计建筑设计要求：1•满足建筑功能要求；2.采用合理的技术措施；3.具有良好的经济效果4.考虑建筑美观要求；5.符合总体规划要求（上次有考过）建筑设计依据:1•使用功能：人体尺度、人体活动尺度、家具尺寸、家具使用尺寸2.自然条件：气候、地质、水文3.规范条文：国家规范、地方规定、地方条文民用建筑的六大基本构件：（1）基础（2）墙（3）楼板层和地坪层（4）楼梯（5）屋顶（6） f J窗（老师有说不会考，但是看下以防他忘了又出出来了）指北针：用细实线圆绘制，直径宜为24mmo指针尖为北向，指针尾部宽度宜为3mm。
需用较大直径绘制指北针时，指针尾部宽度宜为直径的l/8o （重点）尺寸四要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
（次重点）下血图片必考:单扇双而弹渍门双扇双而弹簧门单扇内外开双层门 （包括平开或单面弹 双扇内外开双层门 （包括平开或单面弹 熒〉 1•门的名称代号用M 表示2. 图例中剖面图左为外，右为内•平面图下 为外•上为内3. 立面图上开启方向线交角的一侧为安装 合页的一侧，实线为外开•廉线为内开4. 平面图匕门线应90。
或45。
开启，开启弧线 宜绘出5. 立面图上的开启线在一般设计图中可不 表示，在详图及室内设计图上应表示6. 立面形式应按实际悄况绘制推拉窗 上推窗 M.1.1. 窗的名称代号用C 表示2. 图例中•剖面图所示左为外，右为内，平面 图所示下为外，上为内3. 窗的立面形式应按实际绘制4. 小比例绘图时，平、剖面的窗线可用单粗 实线表示百叶窗 1. 窗的名称代号用C 表示2. 立面图中的斜线表示窗的开启方向•实线 为外开，虚线为内开&开启方向线交角的 一侧为安装合页的一侧，一般设计图中可 不表示3. 图例中，剖面图所示左为外，右为内，平面 图所示下为外，上为内4. 平面图和剖面图上的虚线仅说明开关方 式•在设计图中不需表示5・窗的立面形式应按实际情况绘制靠近轮廓线绘较密的点名称自然土壤夯实土壤77T77T77T包括各种自然土壤普通砖饰面砖[TL I TT ]1.包抿实心砖、多孔砖、砌块等砌体2.断面较窄，不易画出图例线时，可涂红包括铺地砖、马赛克、陶瓷锦砖、人造大理石等混凝土钢筋混凝土1.本图例仅适用尸能承重的混凝土及钢筋混凝土2.包括各种强度等级、骨料、添加剂的混凝土3.在剖面图上画出钢筋时，不画图例线4.断而图形小，不易画出图例线时•可涂黑1. 上图为横断面，左上图为垫木、木砖或木龙骨2. 下图为纵断面防水材料〃〃久1. 包括各种金属2. 图形小时,可涂黑构造层次多或比例较大时,采用上面图例砂、灰土墙预留洞O O孔洞烟道花格窗剖切符号由剖切位置线（亦称剖切线）、投射方向线及编号组成。
剖切位置线用一组不穿越图形的粗实线表示，一般长度为6-10mm；在剖切线的两端用另一组垂直于剖切线的短粗实线表示投射方向，它就是投射方向线，一般长度为并在该短线方向用数字注写剖切符号的编号。
图例制图书P123-126跟这个差不多记得去背其中123 124 125 126比较重要建筑总平面图主要内容：1、建筑红线；2、区分新旧建筑物；3、新建筑物的定位新建建筑4、出入口物的定位一般采用两种方法，一是按原有建筑物或原有道路定位；二是按坐标定位。
采用坐标定位又分为采用测量坐标定位和建筑坐标定位两种。
总平面图图示的主要内容(1)图名、比例。
(2)用图例表示出新建或扩建区域的总体布局，表明各建筑物和构筑物的位置、层数、道路广场、绿化等的布置情况。
(3)确定新建或扩建工程的具体位置，标岀坐标或定位尺寸。
(4)注明新建房屋底层室内地面和室外整平地面的绝对标高。
(5)画出风玫瑰图或指北针。
图幅(重点必考)幅面及图框尺寸单位：mm图版大小(重点必考)0 号图版1200mm X 900mm 1 号图版900mm X 600mm2 号图版600mm X 420mm3 号图版420mm X 300mm楼梯的组成：楼梯梯段：由踏步组成，联系两个不同标髙平台的倾斜构件。
梯段的踏步数应W18级，但不宜少于3级。
平台：中间平台、楼层平台栏杆扶手：梯段及平台边缘的安全保护构件。
有一定的装饰作用。
梯井：梯段之间形成的空档。
(红色字必考重点)楼梯的坡度：楼梯的坡度由踏步高宽比决定。
合适范围25°-45°,常用30。
，左右舒适角度26°-34\ (必考重点)楼梯的宽度：(必考重点)梯段宽度：按每股人流550〜600mm宽度考虑，单人通行吋为900mm,双人通行吋为1100-1200mm,三人通行时为1650〜1800mm,其余类推。
同时,需满足各类建筑设计规范中对梯段宽度的限定。
如扶手不在梯段上梯段宽度指从扶手中心到墙体中心平台宽：平台宽度分为屮间平台宽度D1和楼层平台宽度D2,平台宽度应大于或等于梯段宽度。
并《1200mm。
梯井宽：所谓梯井，系指梯段之间形成的空档，以60〜200mm为宜。
儿童用梯应小于120m】m净空高度：（必考重点）一般要求不小于2000mmo 楼梯平台上部及下部过道处：^2m梯段上：22.2m,自踏步前缘暈至直上方突出物下缘间的铅锤高度。
踏步尺寸：（有数字的是重点）踏步宽（b ）与高（h ）的关系2h+b 二600〜630mm踏步宽：不应小于260mm 踏步高：应180mm,住宅W175当踏步宽=3（）（）mm,高=150mm 时行走最舒适。
梯段角度为26° 34，。
栏杆扶手：（必考重点）一般为900mm （踏步前缘至扶手表面）靠梯井一侧水平扶手超过0.50m 吋，高度不应小于1.050m o儿童用梯：在0.5-0.6m 左右高度增设扶手，且0.9m 高度处的扶手不能降低。
室外楼梯栏杆扶手髙：21.1m楼梯应至少一侧设扶手，梯段宽达三股人流时应两侧设；达四股时应加设屮间扶手。
注意：①楼梯栏杆静空隙不应大于110mm ；②台阶由踏步平台组成，室外台阶宽度应比门 宽出500mm 。
台阶踏步宽度不应大于300mm,踏步高度不宜大于150mm,踏步数不应小于2 级。
（了解） 透视图和轴测图共同点：都是单面投影。
透视图和轴测图区别：透视图是屮心投影的方法将形体投射到投影面上面；轴测图是用平 行投影的方法将形体投射到投影面上面。
屋顶部分跟透视部分的知识题我是觉得不怎么会考你们有需要的自己去看散乱笔记补充平面图尺寸以毫米为单位，标高、总图、剖面图以米为单位。
地平线用1.4B 粗实线，外凸结构用中粗线。
外轮廓用粗实线。
00SA ¥3*zr4女儿墙：低层是1米，多层1.05米，高层1.10米泛水高度应为35cm （用沥青处理）重点楼板厚度120mm,地下室楼板厚度300mm这个考试不会考但这是一个概念的东西建筑防火间距：（必考重点）多层与多层不小于6m ；多层与高层不小于9m；高层与高层不小于12m。
建筑日照间距：（了解）南方1:1 北方1:1.4窗下墙极限：办公建筑800mm,住宅建筑900mm （了解）窗上梁叫过梁墙体按照构造分离：1、实体墙2、空体墙3、组合墙墙体类型：（重点）1、按照所处位置可以分为外墙和内墙2、按照布置方向分类可分为纵墙跟横墙（外横墙叫山墙，外纵墙叫檐墙）有水的房间门要画挡水线，高度为20mm散水宽度应不小于墙体长宽的3%,正常宽度为0.6m-1.0m （重点）明沟宽度宽度200mm-300mm坡度0.5%・1%电梯设置要求：地面到房顶超过16米就能加电梯。
平行投影特性：实形性、定比性、积聚性、平行性正投影基本性质：全等性、积聚性门窗的作用一一采光、通行、通风1、一般居住建筑的起居室、卧室的窗户面积不得小于地板面积的1/7；2、公共建筑：学校不得小于1/5；手术室1/2-1/3,辅助1/12；3、一般民用建筑门高度22100mm,宽度：单扇门700mm-100（）mm,双扇门1200mm-1800mm （第三点给老师打电话确认的必考）总图技术经济指标：1、总用地面积；2、总建筑面积;3、占地面积（建筑密度％、绿化率％、容积率数值）。
