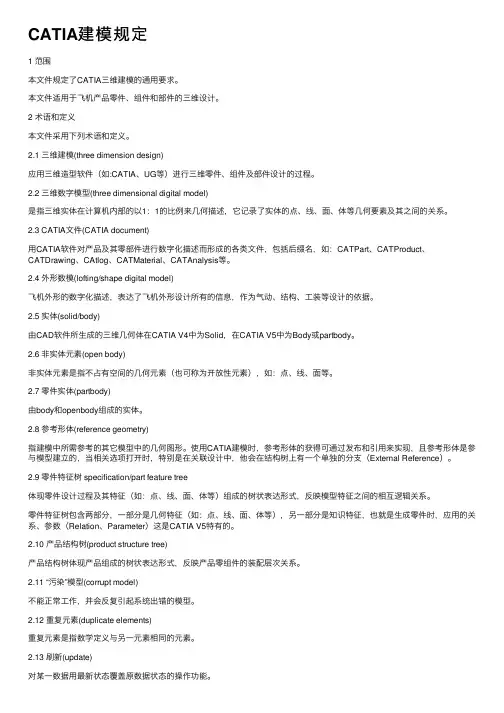

CATIA建模规定1 范围本⽂件规定了CATIA三维建模的通⽤要求。
本⽂件适⽤于飞机产品零件、组件和部件的三维设计。
2 术语和定义本⽂件采⽤下列术语和定义。
2.1 三维建模(three dimension design)应⽤三维造型软件（如:CATIA、UG等）进⾏三维零件、组件及部件设计的过程。
2.2 三维数字模型(three dimensional digital model)是指三维实体在计算机内部的以1：1的⽐例来⼏何描述，它记录了实体的点、线、⾯、体等⼏何要素及其之间的关系。
2.3 CATIA⽂件(CATIA document)⽤CATIA软件对产品及其零部件进⾏数字化描述⽽形成的各类⽂件，包括后缀名，如：CATPart、CATProduct、CATDrawing、CAtlog、CATMaterial、CATAnalysis等。
2.4 外形数模(lofting/shape digital model)飞机外形的数字化描述，表达了飞机外形设计所有的信息，作为⽓动、结构、⼯装等设计的依据。
2.5 实体(solid/body)由CAD软件所⽣成的三维⼏何体在CATIA V4中为Solid，在CATIA V5中为Body或partbody。
2.6 ⾮实体元素(open body)⾮实体元素是指不占有空间的⼏何元素（也可称为开放性元素），如：点、线、⾯等。
2.7 零件实体(partbody)由body和openbody组成的实体。
2.8 参考形体(reference geometry)指建模中所需参考的其它模型中的⼏何图形。
使⽤CATIA建模时，参考形体的获得可通过发布和引⽤来实现，且参考形体是参与模型建⽴的，当相关选项打开时，特别是在关联设计中，他会在结构树上有⼀个单独的分⽀（External Reference）。
2.9 零件特征树 specification/part feature tree体现零件设计过程及其特征（如：点、线、⾯、体等）组成的树状表达形式，反映模型特征之间的相互逻辑关系。
catia教程CATIA是一种非常流行的3DCAD绘图工具，被广泛用于航空
catia教程CATIA是一种非常流行的3DCAD绘图工具，被广
泛用于航空
CATIA是一种非常流行的3D CAD绘图工具，被广泛用于航空、汽车、电子等领域。
以下是入门CATIA的指南：
1. 安装和配置软件
首先，您需要从Dassault Systemes官网上下载CATIA软件，并按照说明进行安装和配置。
您还需要为CATIA设置环境变量、指定工作文档路径和配置工作空间等。
2. 学习CATIA软件界面
CATIA的用户界面有许多不同的菜单、工具栏和面板。
熟悉界面，可大大提高您的工作效率。
学习如何打开和保存文件、如何使用搜索框和选项菜单等。
3. 熟悉基本命令和操作
熟悉CATIA的基本命令和操作，可以帮助您更好地构建和管理3D 模型。
例如：了解如何使用线、矩形和圆形绘制几何基本形状、如何使用拖放和旋转工具调整绘制对象的位置和方向等。
4. 学习高级D设计技术和功能
在熟悉基本命令和操作之后，您可以进一步学习CATIA的高级功能。
例如：学习如何使用参数化功能、如何使用装配工具构建复杂的
装配体、如何使用分析工具进行模拟和测试等。
5. 参加培训和工作坊
CATIA为新用户提供了许多培训和工作坊，以帮助他们更快地熟悉软件并掌握更高级的功能。
您可以参加这些培训和工作坊，与其他CATIA用户交流和分享经验。
总之，通过以上的指南，您可以入门CATIA 3D CAD绘图工具，并且通过不断地学习和实践，您可以掌握更高级的功能和技巧。
CATIA软件平面建模技巧
CATIA软件平面建模技巧CATIA是一款功能强大的计算机辅助设计(CAD)软件，广泛应用于各个领域的产品设计和工程制图。
在使用CATIA进行平面建模时，掌握一些技巧和方法可以提高效率和精度。
本文将介绍一些CATIA软件平面建模的技巧，帮助读者更好地运用CATIA进行平面建模。
一、准备工作在开始使用CATIA进行平面建模之前，首先需要准备好相关的项目文件和参考资料。
确保你已经创建了新的项目文件，并导入了需要使用的草图、图纸或其他设计文档。
同时，确保你已经了解了CATIA 软件的基本操作和界面布局，熟悉各个工具栏和功能按钮的作用。
二、基本操作技巧CATIA软件的平面建模主要是通过草图来实现的。
在进行草图绘制时，有一些基本的操作技巧可以帮助你更好地进行绘图。
1. 标尺和网格线：在草图绘制时，可以打开标尺和网格线来辅助绘图。
标尺可以帮助你测量和定位元素的位置和大小，网格线可以提供参考线和辅助定位点。
2. 控制键盘：使用键盘上的快捷键可以快速切换工具和操作模式，提高工作效率。
例如，按下Ctrl键可以将绘图工具切换为选择工具，按下Shift键可以进行多重选择。
3. 吸附功能：在绘图过程中，吸附功能可以帮助你将元素对齐到其他对象或者参考点上。
通过调整吸附设置，可以将元素对齐到网格线、标尺刻度或其他对象的交点上。
三、高级建模技巧在掌握了CATIA软件的基本操作技巧后，可以进一步学习一些高级的平面建模技巧，以满足更复杂的设计需求。
1. 参数化建模：CATIA软件支持参数化建模，可以通过定义参数和公式来实现设计参数的自动调整。
例如，可以定义一个长度参数，并将多个元素的尺寸绑定到该参数，当参数数值变化时，元素尺寸会自动调整。
2. 约束和关系：在草图绘制时，可以添加约束和关系来控制元素的行为和相互关系。
例如，可以添加长度约束、角度约束或对齐约束来确保元素的尺寸和位置符合设计要求。
3. 基础几何体操作：CATIA软件提供了多种基础几何体操作，可以通过旋转、拉伸、镜像等操作来创建和修改草图中的几何形状。
catia球化圆角命令
catia球化圆角命令
（原创版）
目录
1.介绍 CATIA 球化圆角命令
2.球化圆角命令的作用
3.球化圆角命令的使用方法
4.球化圆角命令的优点和应用场景
正文
一、介绍 CATIA 球化圆角命令
CATIA 是一款广泛应用于航空航天、汽车制造等领域的三维 CAD 软件。
在 CATIA 中，球化圆角命令是曲面操作中的一种常用命令，可以帮
助用户快速地对模型的边缘进行圆角处理，提高模型的视觉效果和实用性。
二、球化圆角命令的作用
球化圆角命令的主要作用是将模型的边缘或指定的表面区域进行圆
角处理，使其变得更加平滑。
这样可以有效地消除模型中的尖角和棱角，提高其美观性和空气动力学性能，特别是在汽车、航空航天等需要考虑风阻的领域中，球化圆角命令的应用尤为重要。
三、球化圆角命令的使用方法
在 CATIA 中，使用球化圆角命令的具体操作步骤如下：
1.打开 CATIA 软件，创建或打开需要进行球化圆角处理的模型；
2.在顶部菜单栏中选择“曲面”；
3.在下拉菜单中选择“形状”；
4.在子菜单中选择“球化圆角”；
5.软件将提示选择要进行球化圆角处理的边或表面，用户需根据需求选择；
6.软件将提示输入球化半径，用户可以根据需求输入数值；
7.点击确认，球化圆角命令即可完成。
四、球化圆角命令的优点和应用场景
球化圆角命令具有操作简单、效果明显等优点，适用于各种需要进行圆角处理的模型。
在实际应用中，球化圆角命令常用于汽车车身、航空器机身、家居产品等设计领域，可以帮助设计师快速地优化模型外观，提高产品的市场竞争力。
基于CATIA天圆地方的建模和展开
基于CATIA天圆地方类结构件的精确建模及展开研究李川（北华大学机械工程学院，吉林吉林）摘要：天圆地方类结构件的精确建模一直是计算机辅助设计的难点，当前一些三维设计软件已经能够对这类结构件进行比较精确的建模，例如Pro/E、UG及AutoCAD，但具体操作非常复杂。
CATIA软件由于自身建模规则的限制，一般建模操作不能够很精确对天圆地方的过渡段进行实体生成。
本研究基于天圆地方表面特征结合CATIA软件参数化建模的方法获得可变参数的实体模型，修改相关参数就能获得不同参数的实体模型，大大降低了设计时间。
在获得实体的模型的同时，利用CATIA的曲面展开功能对其进行精确展开。
关键词：天圆地方；CATIA；参数化建模；展开过去使用CATIA软件对天圆地方类结构件的建模方法是先在创成式曲面工作平台对这类零件创建立体线框，利用填充命令生成天圆地方的每一个曲面，并将这些曲面结合在一起。
接着进入到零件工作平台，利用增厚命令完成实体的创建。
这种方法虽然能够完成天圆地方的基本形状，但我们仔细观察其平面和平面的过度圆弧部分就会发现，圆弧部分向天圆地方内部存在着较小的凹陷，与准确的天圆地方模型存在着偏差，进而影响展开图样的精确性。
在进行修改后生成精确的过度圆弧曲面，又面临一个新的问题，CATIA零件工作台的中的增厚、抽壳等壳体命令受软件建模法则的限制无法对其进行识别，进而不能够生成壳类实体。
本文分析了天圆地方的表面特征，利用CATIA软件的建模特点对其进行精确建模和展开。
一、建模思路建模的主要思路为：先在创成式曲面工作平台对这类零件创建线框，利用填充完成平面曲面的构建，过渡圆角部分采用的扫掠命令，接着将生成的曲面用结合命令结合在一起，接着在零件界面里面用封闭曲面命令创建天圆地方封闭实体，由于实际应用的天圆地方构建一般为壳类零件，我们用抽壳命令无法对生成的封闭实体进行抽壳。
为此我们在按照上述方法新的实体集中再创建一个天圆地方实体，其高度保持不变，只是顶面圆和长方体的尺寸向内缩小一个壳体厚度。
《天圆地方钣金展开》-KIOmail
天圆地方的展开步骤
l）按已知尺寸画山主视图和俯视图，并3等分俯视图1/4圆周，得等分点为l、2、3、4，连接各等分点与B。
2）求实长线。
作EF、D＇Η′延长线的公垂线GH，截取H－l（4）、H －2（3）等于俯视图中B—1（B－4）、B－2（B－3），连接G－l（4）、G －2（3），即得俯视图中的b、c线实长b＇、c＇。
3）画展开图。
画AB线段等于俯视图中的AB长，以A、B为圆心，实长b′为半径分别画圆弧相交于l点。
以B为圆心，实长c＇为半径画圆弧，与以l为圆心，俯视图等分弧长为半径顺次画弧交于2、3两点。
以3为圆心，等分弧长为半径画圆弧，与以B为圆心，b＇为半径画圆弧交于4点。
以4为圆心b＇为半径画圆弧，与以B为圆心俯视图AB长为半径画圆弧交于C点；用同样方法求出3、2、1点。
以1为圆心，主视图h＇为半径画弧，与以C为圆心，1/2CD为半径画圆弧交于J点；用同样方法求出左边各点，以直线或曲线连接各点，即得所求展开图。
更多参考KIO's。
