常用二极管三极管参数大全一、常用二极管参数1.直流正向电压降（Vf）：指二极管正向导通时的电压降，也称为前向压降，一般常用的正向电压降为0.6V或0.7V。
2. 最大正向电流（Ifmax）：表示二极管正向工作时的最大电流，超过该电流可能会损坏二极管。
3. 最大反向电压（Vrmax）：指二极管反向工作时最大允许的电压，超过该电压可能会导致二极管击穿。
4. 最大反向电流（Irmax）：表示二极管反向工作时的最大允许电流，超过该电流可能会损坏二极管。
5. 最大耗散功率（Pdmax）：表示二极管能够承受的最大功率，超过该功率可能会导致二极管过热损坏。
6.负温度系数（TK）：指二极管在正向工作时，正向电流随温度升高而减小的程度，一般单位为%/℃。
7. 正向电导（Gon）：指二极管正向工作时的导通电导，一般单位为S（西门子）或mA/V。
8.反向电容（Cj）：指二极管反向偏置条件下的电容，一般单位为pF（皮法）。
9. 反向延迟时间（trr）：指二极管正向导通结束到反向电流消失的时间。
10.导通角（θF）：指二极管在正向导通状态下的导电角，即Ⅲ象限导通角。
二、常用三极管参数1. 最大漏极源极电压（Vceo）：表示三极管漏极与源极之间的最大电压，超过该电压可能会导致击穿。
2. 最大集电极电流（Icmax）：表示三极管集电极最大允许的电流，超过该电流可能会损坏三极管。
3. 最大发射极电流（Iemax）：表示三极管发射极最大允许的电流，超过该电流可能会损坏三极管。
4. 最大功率（Pmax）：表示三极管能够承受的最大功率，超过该功率可能会导致三极管过热损坏。
5. 最大反向电压（Vrmax）：指三极管反向工作时最大允许的电压，超过该电压可能会导致击穿。
6. 最大反向电流（Irmax）：表示三极管反向工作时的最大允许电流，超过该电流可能会损坏三极管。
7. 输入电容（Cin）：指三极管输入端的电容，一般单位为pF（皮法）。
8. 输出电容（Cout）：指三极管输出端的电容，一般单位为pF（皮法）。
二极管参数大全范文

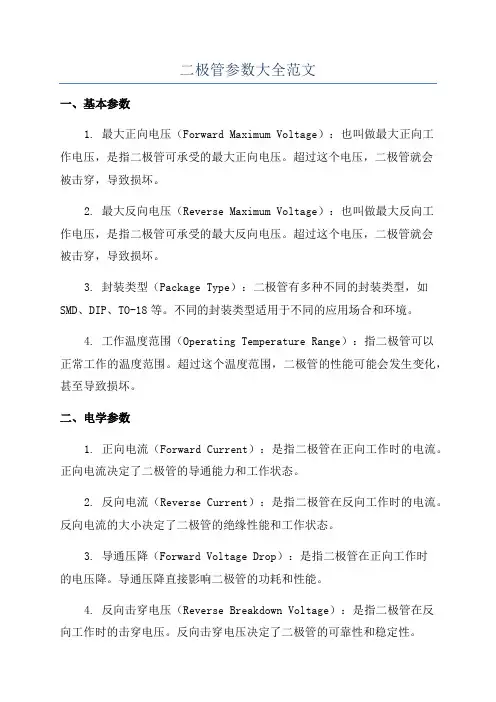

二极管参数大全范文一、基本参数1. 最大正向电压（Forward Maximum Voltage）：也叫做最大正向工作电压，是指二极管可承受的最大正向电压。
超过这个电压，二极管就会被击穿，导致损坏。
2. 最大反向电压（Reverse Maximum Voltage）：也叫做最大反向工作电压，是指二极管可承受的最大反向电压。
超过这个电压，二极管就会被击穿，导致损坏。
3. 封装类型（Package Type）：二极管有多种不同的封装类型，如SMD、DIP、TO-18等。
不同的封装类型适用于不同的应用场合和环境。
4. 工作温度范围（Operating Temperature Range）：指二极管可以正常工作的温度范围。
超过这个温度范围，二极管的性能可能会发生变化，甚至导致损坏。
二、电学参数1. 正向电流（Forward Current）：是指二极管在正向工作时的电流。
正向电流决定了二极管的导通能力和工作状态。
2. 反向电流（Reverse Current）：是指二极管在反向工作时的电流。
反向电流的大小决定了二极管的绝缘性能和工作状态。
3. 导通压降（Forward Voltage Drop）：是指二极管在正向工作时的电压降。
导通压降直接影响二极管的功耗和性能。
4. 反向击穿电压（Reverse Breakdown Voltage）：是指二极管在反向工作时的击穿电压。
反向击穿电压决定了二极管的可靠性和稳定性。
5. 动态电阻（Dynamic Resistance）：是指二极管在正向工作时的动态电阻。
动态电阻越小，二极管转导能力越好。
6. 频率响应（Frequency Response）：是指二极管对高频信号的响应能力。
频率响应决定了二极管在高频电路中的应用性能。
三、尺寸参数1. 尺寸（Size）：是指二极管的物理尺寸，如长度、宽度、高度等。
尺寸参数决定了二极管的安装方式和适用场合。
2. 引脚间距（Pin Spacing）：是指二极管引脚之间的距离。
常用二极管型号及参数大全
1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管1 SF10-SF50 1-5A 50-1000V 0.95-1.7 352 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD3 SRT12-SRT100 1A 20-100V 0.55-0.85 R-14 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD 8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管2DW230-2DW236 0.2W 5.8V-6.6V9.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BA V17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。
常用二极管型号参数大全
For personal use only in study and research; not for commercial use 1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管1 SF10-SF50 1-5A 50-1000V 0.95-1.7 352 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD3 SRT12-SRT100 1A 20-100V 0.55-0.85 R-14 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD 8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管2DW230-2DW236 0.2W 5.8V-6.6V9.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BA V17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。
二极管的主要参数
二极管的主要参数二极管是一种主要由两个电极（即正极和负极）组成的电子器件。
它是半导体器件的一种，具有一些重要的参数，下面将详细介绍这些参数。
1.额定峰值反向电压（VR）：指二极管所能承受的最大反向电压。
当反向电压高于额定峰值时，会导致二极管击穿，失去正常功能。
2.额定直流正向电流（IF）：指在正向电压下，二极管所能承受的最大电流。
当超过额定直流正向电流时，二极管可能会过载损坏。
3.最大导通电流（IFM）：指二极管在导通状态下所能承受的最大电流。
超过该电流，二极管可能会由于过热而损坏。
4.静态电阻（RS）：指二极管正向导通时的电阻。
该参数影响二极管的电压降和功耗。
5.正向压降（VF）：指二极管正向导通时的电压降。
不同类型的二极管具有不同的正向压降，这个参数会影响电路的设计和功耗。
6. 动态电阻（rd）：指在二极管正向导通时，电压变化与电流变化之比。
动态电阻决定了二极管的响应速度和频率特性。
7.反向漏电流（IR）：指二极管在反向电压下的漏电流。
该参数影响二极管的反向恢复速度和反向漏电功耗。
8. 反向恢复时间（trr）：指二极管由正向导通到反向截止状态的时间。
这个时间决定了二极管在高频应用中的性能。
9. 反向恢复电荷（Qrr）：指正向导通状态下，当二极管截止时，由于载流子的复合和电荷移动而产生的额外电荷。
这个参数决定了二极管的反向恢复能力。
10. 热阻（Rth）：指二极管在正常工作温度下的散热能力。
较低的热阻可以帮助降低二极管的温度，提高其可靠性和寿命。
除了以上提到的参数，还有一些其他参数也很重要，例如温度系数、漂移电流、噪声系数等。
这些参数在不同应用场合下扮演着不同的角色，并且通过适当的选择和优化可以使二极管在电路中发挥出最佳的性能。
总结起来，二极管的主要参数可以分为电流参数、电压参数、速度参数和热参数等几个方面。
在实际应用中，选择合适的二极管必须综合考虑这些参数，并与具体的电路需求相匹配，以确保电路的稳定和可靠性。
常用二极管型号及参数大全20页
1.塑封整流二极管序号型号 IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号 IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号 IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管1 SF10-SF50 1-5A 50-1000V 0.95-1.7 352 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB 5.肖特基整流二极管序号型号 IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD3 SRT12-SRT100 1A 20-100V 0.55-0.85 R-14 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号 IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD8.稳压二极管序号名称型号 PZM VZW V1 稳压二极管 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管 2DW230-2DW236 0.2W 5.8V-6.6V 9.高速开关二极管序号型号 IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BAV17-BAV21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35 几种常用二极管的特点类别：行业知识发布时间：2008-1-25 阅读：1245 1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。
二极管参数大全范文
二极管参数大全范文1.电流参数:-最大漏电流（IR）:在正向工作电压下，二极管截止状态下的最大漏电流。
-最大反向漏电流（IRM）:在反向工作电压下，二极管正向截止状态下的最大漏电流。
-正向导通电流（IF）:在正向工作电压下，二极管在正向导通状态下的电流。
-反向断绝电流（IRRM）:在反向工作电压下，二极管在截止状态下的最大反向断绝电流。
2.电压参数:-最大正向工作电压（Vf）:在正向导通状态下，二极管的最大正向工作电压。
-最大反向工作电压（Vr）:在反向工作电压下，二极管的最大反向工作电压。
-阻断电压（VBR）:在反向工作电压下，二极管开始导通的电压。
3.功率参数:-最大耗散功率（PD）:在给定的温度条件下，二极管能够耗散的最大功率。
-正向导通压降（VF）:在正向导通状态下，二极管的电压降。
-正向导通压降温度系数（TC_VF）:值为正，当温度上升时，正向导通压降增加的百分数。
-最大反向电压（VRM）:在截止状态下，二极管能够承受的最大反向电压。
4.响应时间参数:- 正向恢复时间（trr）: 二极管从正向导通到正向截止时的时间。
- 反向恢复时间（Trr）: 二极管从反向导通到反向截止时的时间。
- 反向恢复时间温度系数（TC_Trr）: 值为正，当温度上升时，反向恢复时间增加的百分数。
5.热参数:- 热阻（Rth）: 短时间内，导热电阻对于二极管温度上升的影响。
- 热阻温度系数（TC_Rth）: 值为负，当温度上升时，热阻增加的百分数。
除了以上列举的几个参数，还有一些其他次要的参数，例如封装类型、工作温度范围、尺寸、重量等。
其中，二极管的最重要的参数是最大正向工作电压和最大反向工作电压。
这两个参数决定了二极管在电路中的应用范围。
同时，最大漏电流和最大耗散功率也是决定二极管使用可靠性的重要参数。
在选择和使用二极管时，需要根据具体应用需求，合理选择和平衡这些参数。
常用二极管三极管参数
常用二极管三极管参数二极管和三极管是电子基础器件，广泛应用于电子电路中。
了解和掌握常用二极管和三极管的参数对于设计和分析电子电路非常重要。
本文将详细介绍一些常用二极管和三极管的主要参数。
一、常用二极管参数：1.正向电压降（Vf）：正向电压降是二极管在正向导通状态下的电压。
对于硅二极管，正向电压降一般为0.6-0.7伏；对于锗二极管，正向电压降一般为0.2-0.3伏。
正向电压降是二极管正向导通的重要特性，也是电路设计中常用的参数。
2. 反向击穿电压（Vbr）：反向击穿电压是二极管在反向偏置时能够承受的最大电压。
如果二极管的反向电压超过了击穿电压，二极管将会发生击穿现象，导致电流急剧增大。
因此，电路设计中需要保证二极管的反向电压不超过其击穿电压以保护二极管。
3.最大正向电流（If）：最大正向电流指的是二极管可以承受的最大正向电流。
超过最大正向电流，二极管会受到损坏。
4.最大反向电流（Ir）：最大反向电流指的是二极管可以承受的最大反向电流。
超过最大反向电流，二极管也会受到损坏。
5. 响应时间（tr、tf）：响应时间指的是二极管从导通到截止、从截止到导通的时间。
响应时间决定了二极管的开关速度。
通常情况下，响应时间越小，二极管的开关速度越快。
二、常用三极管参数：1.饱和电流（Ic）：饱和电流指的是三极管的集电极电流（Ic）达到饱和区域时的电流值。
饱和电流是三极管正常工作的重要参数。
2.放大因子（β）：放大因子指的是三极管中输入电流与输出电流之间的比值。
放大因子决定了三极管的放大能力，通常会通过测量输入基极电流（Ib）和输出集电极电流（Ic）的比值来计算放大因子。
3.最大功耗（Pd）：最大功耗指的是三极管可以承受的最大功率。
超过最大功耗，三极管可能会发热过多而受到损坏。
4. 最大封装温度（Tj max）：最大封装温度指的是三极管可以承受的最高温度。
超过最大封装温度，三极管的性能可能会变差。
5.频率响应（fT）：频率响应指的是三极管的响应频率范围。
很全的二极管参数
很全的二极管参数二极管是一种常见的电子元件，广泛应用于电子电路中。
在设计和选择二极管时，了解其参数是非常重要的。
下面将详细介绍二极管的参数。
1. 额定最大电流（I(max)）：该参数表示二极管能够承受的最大电流，超过这个数值可能会导致二极管烧毁。
通常以毫安（mA）为单位进行表示。
2.反向工作电压（V(RM)）：这是二极管能够承受的最大反向电压。
当电压超过这个值时，二极管会处于击穿状态。
3.正向导通电压（V(F)）：这是二极管开始正向导通所需要的电压。
当正向电压超过这个值时，电流开始通过二极管。
4.正向导通电流（I(F)）：这是当二极管处于正向导通状态时，通过二极管的电流。
通常以毫安为单位进行表示。
5.反向漏电流（I(R)）：即二极管在反向偏置时的漏电流。
正常情况下，漏电流应该非常小。
6.反向恢复时间（t(R)）：当二极管从正向导通状态切换到反向截止状态时，需要一定的时间。
这个时间称为反向恢复时间。
7. 切换速度（Switching speed）：指的是二极管由正向导通到反向截止，或者从反向截止到正向导通的速度。
通常以纳秒（ns）为单位进行表示。
8. 容量（Capacitance）：二极管的容量由其pn结的结电容和扩散电容组成。
容量决定了二极管在高频电路中的性能。
通常以皮法（pF）为单位进行表示。
9. 功耗（Power Dissipation）：指的是二极管在正向导通时产生的热量。
能够承受的最大功耗由材料和尺寸决定。
10. 热阻（Thermal Resistance）：反映了二极管散热的效果。
较小的热阻可以有效地将热量传导到周围环境。
11. 温度系数（Temperature Coefficient）：指的是二极管电特性随温度变化的程度。
温度系数的大小直接影响到二极管的稳定性和可靠性。
12. 光敏二极管参数（Photo Diode）：光敏二极管可以将光能转化为电能，不同类型的光敏二极管会有不同的参数，如响应频率、响应曲线等。
常用二极管型号及参数大全
常用二极管型号及参数大全
二极管是一种最常用的电子器件之一，它具有方便、可靠、低成本等优点，在电子领域被广泛应用。
常用的二极管型号和参数有很多，下面我将介绍一些常见的二极管型号及其参数。
1.PN结二极管：
型号:1N4148
参数:正向电压降：0.7V，反向最大电压：75V，最大连续电流：
300mA
2.快恢复二极管：
型号:1N4937
参数:正向电压降：1.2V，反向最大电压：600V，最大连续电流：1A 3.高速二极管：
型号:BAT54
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：350mA
4.整流二极管：
型号:1N4007
参数:正向电压降：1V，反向最大电压：1000V，最大连续电流：1A 5.功率二极管：
型号:1N5408
参数:正向电压降：1.2V，反向最大电压：1000V，最大连续电流：3A 6.双向导通二极管：
型号:BAT54S
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：650mA
7. Zenner二极管：
型号:1N4742A
参数:正向电压降：1.2V，反向最大电压：12V，最大电流：1W
8.稳压二极管：
型号:1N5231B
参数:正向电压降：0.7V，反向最大电压：4.7V，最大连续电流：0.5W
9.光电耦合二极管：
型号:PC817
参数:正向电压降：1.2V，反向最大电压：80V，最大连续电流：50mA 10.电容二极管：
型号:BB001
参数:正向电压降：1.2V，反向最大电压：6V，最大连续电流：50mA。
常用二极管及参数一览表
常用二极管及参数一览表1. 简介二极管是一种基本电子元件，常用于电路中的整流和信号处理。
本文档将列出一些常见的二极管及其参数。
2. 常见二极管及参数2.1 硅二极管（Si Diode）- 正向电压降（VF）: 0.6V - 0.7V- 最大反向电压（VRM）: 50V - 1000V- 最大连续电流（IFM）: 0.1A - 10A2.2 锗二极管（Ge Diode）- 正向电压降（VF）: 0.2V - 0.3V- 最大反向电压（VRM）: 20V - 100V- 最大连续电流（IFM）: 0.1A - 3A2.3 高速二极管（Fast Diode）- 正向电压降（VF）: 0.4V - 0.6V- 最大反向电压（VRM）: 50V - 1000V - 最大连续电流（IFM）: 0.1A - 20A- 开关速度快，适用于高频应用2.4 肖特基二极管（Schottky Diode）- 正向电压降（VF）: 0.15V - 0.45V- 最大反向电压（VRM）: 20V - 200V - 最大连续电流（IFM）: 0.1A - 10A- 具有快速开关速度和低正向压降2.5 功率二极管（Power Diode）- 正向电压降（VF）: 0.5V - 1.0V- 最大反向电压（VRM）: 100V - 2000V - 最大连续电流（IFM）: 1A - 100A- 适用于高功率应用3. 注意事项- 在使用二极管时，请根据具体需求选择合适的型号和参数。
- 注意二极管的极性，确保正负极正确连接。
- 注意二极管的最大电流和电压限制，避免超出其额定范围。
以上是一份常用二极管及参数的一览表，希望对你有所帮助！。
