《建筑工程制图》试题及参考答案
建筑制图及识图测试题与参考答案
建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
《建筑制图》复习题及参考答案
《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。
12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。
14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。
A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。
《建筑工程制图》试题及参考答案
2011-2012年《建筑工程制图》试题（参考答案）一、选择题（2X 10=20分）：1. 图幅代号为A3的图框尺寸（单位： mm）为：（B） p1A. 210 X 297B.297 X 420C.420 X 594D.594 X 8412•点、直线、平面的正投影图不包括以下哪种特性。
（D） p21A.类似性B.全等性C.积聚性D对称性。
3. 投影可以分为两大类，中心投影和（ A ）。
p19A.平行投影B.垂直投影C.水平投影D.正面投影4. 两相交的立体的表面的交线称为（ C）。
p55A.相交线B.平行线C.相贯线D.垂线5. 基础的形式一般分为条形基础、独立基础和（ A ）。
p139A.桩基础B.墙基础C.柱基础D.梁基础6. 为承受一部分斜拉应力，并固定受力筋、架立筋的位置所设置的钢筋称为（B）。
p181A.主筋B.箍筋C.分布钢筋D.拉钩7. 建筑底层外墙面以内所有面积之和称为（ A） p135A.占地面积B.总面积C.室内面积 D建筑面积8. 建筑物外墙以内各层面积之和称为（ C）。
p135A.总面积 B室内面积C建筑面积D占地面积9. 组合体的尺寸分为总尺寸、定位尺寸和（D）。
p113A.长度尺寸B.角度尺寸C.间距尺寸D.细部尺寸10. 根据组合体的组成方式不同，组合体大致可以分成三类，不包括以下哪类。
（D） p105A.叠加型组合体B.切割型组合体C.综合型组合体D.相交型组合体二、填空（25分，每空1分）：1. 平面图形中的尺寸，按其作用可以分为定形尺寸和定位尺寸两类。
p162. 投影面垂直线有铅垂线、正垂线、侧垂线三种。
p294. 两直线在空间既不平行也不相交叫做交叉____5. 投影规律的三等关系是指“长对正、高平齐、宽相_______ 。
p246. 曲线可分为平面曲线和空间曲线两大类。
p607. 房屋根据使用功能不用可分为民用建筑、工业建筑和农业建筑。
p1308. 建筑结构按照主要承重构件所采用的材料不同，一般可分为钢结构、木结构、砖混结构_________和钢筋混凝土结构四大类。
《建筑工程制图与识图》试卷
《建筑工程制图与识图》试卷一、单项选择题（每小题2分，共60分）1、柱子内部钢筋按受力方向分为（）两类A.纵向钢筋、横向箍筋（正确答案）B.箍筋、拉筋C.基础插筋、中部钢筋D.主筋、次筋2、直线AB的W面投影反映实长，该直线为（）。
A.水平线B.正平线C.侧平线（正确答案）D.侧垂线3我国以青岛附近的黄海平均海平面定为零点的标高称（）标高。
A建筑B结构C绝对（正确答案）D相对4标题栏放在图纸的（）。
A右下角（正确答案）B左下角C右上角D左上角5、找出与投影图相对应的立体图形（D ）6、在建筑施工图中，出现详图索引符号其中分母的3 表示（）A.图纸的图幅为3号B.详图所在图纸编号为3（正确答案）C.被索引的图纸编号为3D.详图（节点）的编号为37、在建筑施工图中，标高单位为（）A.米（正确答案）B.分米C.厘米D.毫米8、在总平面图中用粗实线画出的图例其意为（）A.围墙B.原有的建筑物C.要拆除的建筑物D.新建的建筑物（正确答案）9、点在直线上，点的投影仍在直线的投影上，这是正投影的（）。
A.积聚性B.同素性C.从属性（正确答案）D.定比性10、A2图纸尺寸为（）A.841594B.594420 （正确答案）C.420297D.21029711、图样上的尺寸包括尺寸界线、尺寸线、（）。
A.尺寸起止数字和尺寸字母B.尺寸起止符号和尺寸数字（正确答案）C.尺寸起止字母和尺寸线段D.尺寸起止线段和尺寸符号12、尺寸线应用细实线绘制，应与被注（）。
A.高度平行B.长度平行（正确答案）C.宽度平行D.角度平行13、圆柱的顶面和底面的正立面投影和左侧立面投影都积聚成（）。
A.曲线B.直线（正确答案）C.平行线D.弧线14、梁平面注写包括集中标注与原位标注，施工时，以（）取值优先。
A.集中标注B.原位标注（正确答案）C.平面标注D.截面标注15、梁平法中标注的KL1（2A）表示（）。
A.1号框架梁，两跨一端带悬挑（正确答案）B.1号框架梁，两跨两端带悬挑C.1号非框架梁，两跨一端带悬挑D.1号非框架梁，两跨两端带悬挑16、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（）A./（正确答案）B.；C.C.+17、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（B）A.10d 85mm中取大值（正确答案）d 85mm中取大值d 85mm中取大值B.10d 75mm中取大值C.12d 85mm中取大值D.12d 75mm中取大值18、架立钢筋同支座负筋的搭接长度为：（C）A.15d（正确答案）B.12dd B.12dd B.12d C.150 D.25019、柱的第一根箍筋距基础顶面的距离是（）。
《建筑工程制图》试题及参考答案
《建筑工程制图》试题及参考答案《建筑工程制图》是建筑工程领域的一门基础课程，旨在培养学生掌握建筑工程制图的基本知识和技能，能够阅读和绘制建筑工程图纸。
下面是这门课程的试题及参考答案。
一、单项选择题1、下列哪个投影法不是工程图样中常用的？ A. 正投影法 B. 斜投影法 C. 轴测投影法 D. 透视投影法答案：D2、在建筑工程图纸中，下列哪个符号代表的是窗户？ A. ▭ B. Ⓒ C. ╳ D. dg 答案：B3、下列哪一条线型在建筑工程图纸中表示的是墙线？ A. 实线 B. 虚线 C. 点划线 D. 双点划线答案：A二、多项选择题1、下列哪些是建筑工程制图中的基本视图？ A. 正视图 B. 俯视图C. 左视图D. 轴测图答案：ABC2、在建筑工程图纸中，下列哪些符号代表的是门？ A. ⊕ B. 亞 C. renoer D. dg 答案：BCD三、简答题1、请简述建筑工程制图的基本原理和步骤。
答案：建筑工程制图的基本原理是投影法，即将三维空间的物体通过投影变换转换成二维平面图形。
制图的基本步骤包括确定绘图比例、绘制图形、标注尺寸和添加图框等。
2、请简述建筑工程图纸中常用的线型及其含义。
答案：建筑工程图纸中常用的线型有实线、虚线、点划线和双点划线。
实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或对称线，双点划线表示相邻两部分的辅助线。
四、综合题请根据以下给定的建筑平面图，绘制出对应的立面图和剖面图。
答案：（在此处绘制对应的立面图和剖面图）参考试题及参考答案关键词：、机器学习、大数据、自动化、未来、挑战、机遇在21世纪，人类社会正面临着一次前所未有的科技革命，那就是以、机器学习、大数据和自动化等为代表的第四次工业革命。
这次革命不仅对传统行业和领域产生了深远的影响，还为各行各业带来了前所未有的挑战和机遇。
本文将就这些技术在未来可能带来的影响进行探讨。
首先，我们来看看人工智能和机器学习。
这两项技术常常被放在一起讨论，因为机器学习是人工智能的一个重要分支。

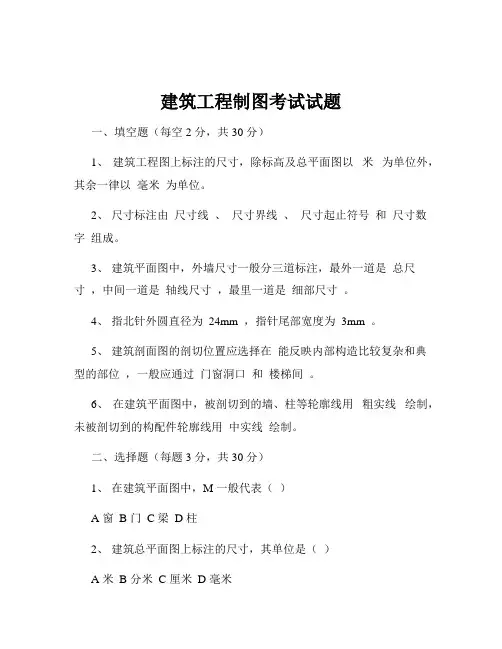

建筑工程制图考试试题
建筑工程制图考试试题一、填空题（每空 2 分，共 30 分）1、建筑工程图上标注的尺寸，除标高及总平面图以米为单位外，其余一律以毫米为单位。
2、尺寸标注由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。
3、建筑平面图中，外墙尺寸一般分三道标注，最外一道是总尺寸，中间一道是轴线尺寸，最里一道是细部尺寸。
4、指北针外圆直径为 24mm ，指针尾部宽度为 3mm 。
5、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的部位，一般应通过门窗洞口和楼梯间。
6、在建筑平面图中，被剖切到的墙、柱等轮廓线用粗实线绘制，未被剖切到的构配件轮廓线用中实线绘制。
二、选择题（每题 3 分，共 30 分）1、在建筑平面图中，M 一般代表（）A 窗B 门C 梁D 柱2、建筑总平面图上标注的尺寸，其单位是（）A 米B 分米C 厘米D 毫米3、水平投影和侧面投影应满足（）的投影规律。
A 长对正B 高平齐C 宽相等D 以上都不对4、建筑剖面图中，剖到的轮廓线用（）表示。
A 粗实线B 中实线C 细实线D 虚线5、建筑平面图中，定位轴线的编号圆圈直径为（）A 6mmB 8mmC 10mmD 14mm6、标高符号的三角形为等腰直角三角形，其高约为（）A 2mmB 3mmC 5mmD 6mm7、下列不属于建筑施工图的是（）A 建筑平面图B 基础平面图C 建筑总平面图D 建筑剖面图8、建筑立面图中，室外地坪线用（）表示。
A 特粗实线B 粗实线C 中实线D 细实线9、正等轴测图的轴间角为（）A 120°B 90°C 135°D 60°10、建筑详图的比例一般为（）A 1:5B 1:10C 1:20D 1:50三、判断题（每题 2 分，共 20 分）1、建筑平面图是水平全剖面图。
（√ ）2、指北针一般画在总平面图和底层平面图上。
（√ ）3、建筑剖面图可以表示房屋的内部结构、分层情况等。
（√ ）4、建筑详图的索引符号直径为 10mm。
建筑工程制图习题
建筑工程制图习题1. 下列仪器或工具中，不能用来画直线的是（）三角板丁字尺比例尺曲线板(正确答案)2. 绘图比例是：( )图形与实物相应要素的线性尺寸之比(正确答案)实物与图形相应要素的线性尺寸之比比例尺上的比例刻度图形上尺寸数字的换算系数3. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( ) 100100050(正确答案)204. 工程上常用的图示方法中使用最广泛的是那一种？( )正投影法(正确答案)轴测投影法标高投影法透视投影法5. 正投影法是指：( )投射线都相交于投射中心，投射出形体投影的方法投射线互相平行且垂直于投影面，投射出形体投影的方法(正确答案)由互相平行的投射线投射出形体投影的方法投射线互相平行且倾斜于投影面，投射出形体投影的方法6. 三面投影图在度量关系上有：（）三个投影各自独立正面投影和水平投影长对正长对正、高平齐、宽相等(正确答案)正面投影和侧面投影高平齐7. 如果A点在V投影面上，则：( )A点的x坐标为0A点的y坐标为0(正确答案)A点的z坐标为0A点的x、y、z坐标都不为08. 垂直于V面，平行于H面、W面的直线称为（）正垂线(正确答案)水平线侧平线铅垂线9. 下图中两直线的相对几何关系是：( )相交平行(正确答案)无法判断10. 下图中三棱锥的侧面投影是：( )ABC(正确答案)D11. 在钢筋混凝土结构图中，构件的轮廓线用：( )粗实线绘制中粗实线绘制细实线绘制(正确答案)加粗的粗实线绘制12. 图线不得穿越尺寸数字，不可避免时，应该是( )图线断开(正确答案)二者重合省略标注前述均可13. 轴测投影是根据什么原理投影得到的（）平行投影(正确答案)中心投影正投影14. 已知形体的三面投影图如下图，则与其吻合的正等轴测投影图是（）ABCD(正确答案)15. 下图所示组合体，正确的侧面图是（）ABCD(正确答案)16. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：297x420对错(正确答案)17. 粗实线的用途为：表示不可见轮廓线对错(正确答案)18. 图上长度标注为2000，其比例为1：5，则其实际大小为10000对(正确答案)错19. 三面投影图中侧面投影反映形体的：上下、前后的方位关系对(正确答案)错20. 国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母(正确答案)D) 罗马字母21. 附加定位轴线2/4是指（）A 4号轴线之前的第二根定位轴线B 4号轴线之后附加的第二根定位轴线(正确答案)C 2号轴线之后的第4根定位轴线D 2号轴线之前附加的第4根定位轴线22. 索引符号图中的分子表示的是（）A、详图所在图纸编号B、被索引的详图所在图纸编号C、详图编号(正确答案)D、详图在第几页上23. 有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。
建筑工程制图试题答案
考试科目:《建筑制图与识图》总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1．图纸的会签栏一般在（ B ）A、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A、400B、2000C、10000D、2003．下列仪器或工具中，不能用来画线的是（ B ）A、三角板B、丁字尺C、比例尺D、曲线板4.点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）。
A、积聚性B、同素性C、从属性D、定比性5. 填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可6．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面7、侧垂面的H投影（ A ）。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角8. 点的两面投影连线与相应投影轴的关系是（ A ）A、垂直B、平行C、相交D、异面9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B ）A、一般位置直线B、投影面平行线C、投影面垂直线10. 在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（ C ）A、一般位置直线B、投影面平行线C、投影面垂直线二、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）（√）1.点的投影仍然是点，直线的投影也可以是点。
《建筑工程制图》试题及答案
《建筑工程制图》试题院校__ _ 年级___ ____ 专业_建筑工程技术_层次高升专姓名______________ 分数______________一、填空题（每空2分，共48分）1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l== ,图框线与图幅线之间的间隔a为 ,c为。
2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
3、尺寸单位除标高及总平面是以为单位外，其他必须以为单位。
角度的尺寸线应以表示。
4、尺寸应尽量布置在的轮廓之外，并位于两个投影之间。
同方向的尺寸可以组合起来，排成几道，尺寸在内，尺寸在外，相互间平行、等距，距离约为 mm。
5、剖视图分为、、，它的剖切方法有单一剖切面剖切、、；断面图包括、和。
6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。
二、简答题（10分共40）1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？（16分）2、简要叙述画组合体三面投影图的步骤？（10分）3、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？（8分）4、组合体的尺寸种类有哪些？各种尺寸的含义是什么？（8分）三、根据组合体的轴测图画出其三视图 (尺寸从图中量取)。
（10分）一、填空题1、 841×1189 , 25 , 102、图形与实物、尺寸数字，图样3、米、毫米、圆弧4、投影图、小、大、 7～105、全剖视图、半剖视图、局部剖视图，阶梯剖、旋转剖；移出断面图、重合断面图和中断断面图6、剖切位置线、剖视方向线， 6～10 、 4～6二、简答题：1、答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm—3mm。
建筑制图试题及答案
建筑制图试题及答案一、单项选择题（每题2分，共20分）1. 在建筑制图中，表示建筑物平面形状和平面位置的图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：A2. 建筑制图中，用于表示建筑物内部结构和构造细节的图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：D3. 在建筑制图中，比例尺是用来表示图上距离与实际距离之间的（）。
A. 比例关系B. 面积关系C. 体积关系D. 长度关系答案：A4. 建筑制图中，用于表示建筑物高度和宽度的图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：B5. 在建筑制图中，用于表示建筑物内部结构和构造的垂直剖切面图称为（）。
B. 立面图C. 剖面图D. 详图答案：C6. 建筑制图中，表示建筑物内部结构和构造的水平剖切面图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：D7. 在建筑制图中，用于表示建筑物内部空间和结构的图称为（）。
A. 平面图B. 立面图D. 详图答案：C8. 建筑制图中，用于表示建筑物外部形状和结构的图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：B9. 在建筑制图中，用于表示建筑物内部结构和构造的局部放大图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：D10. 建筑制图中，用于表示建筑物内部结构和构造的图称为（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：D二、多项选择题（每题3分，共15分）1. 建筑制图中，下列哪些图可以表示建筑物的内部结构和构造（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：C, D2. 建筑制图中，下列哪些图可以表示建筑物的外部形状和结构（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：B, D3. 建筑制图中，下列哪些图可以表示建筑物的平面形状和平面位置（）。
A. 平面图B. 立面图C. 剖面图D. 详图答案：A4. 建筑制图中，下列哪些图可以表示建筑物的高度和宽度（）。
建筑工程制图试题答案
考试科目:《建筑制图与识图》总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1．图纸的会签栏一般在（ B ）A、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A、400B、2000C、10000D、2003．下列仪器或工具中，不能用来画线的是（ B ）A、三角板B、丁字尺C、比例尺D、曲线板4.点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）。
A、积聚性B、同素性C、从属性D、定比性5. 填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可6．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面7、侧垂面的H投影（ A ）。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角8. 点的两面投影连线与相应投影轴的关系是（ A ）A、垂直B、平行C、相交D、异面9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B ）A、一般位置直线B、投影面平行线C、投影面垂直线10. 在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（ C ）A、一般位置直线B、投影面平行线C、投影面垂直线二、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）（√）1.点的投影仍然是点，直线的投影也可以是点。
工程建筑工程制图
建筑工程制图（一）一、单选题1.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。
A. mmB. cmC. mD. km答案C2.下面硬度最高的铅芯是()。
A. HB. HBC. 2BD. 2H答案D3.7-9层的住宅属于()A. 低层B. 多层C. 中高层D. 高层答案C4.梁编号KL5（3A.）表示()。
A. 框架梁KL5共有3跨，其中一端有悬挑。
B. 框架梁KL5共有5跨，其中两端有悬挑。
C. 框架梁KL5共有4跨，其中一端有悬挑。
D. 框架梁KL5共有4跨，其中两端有悬挑。
答案A5.一级建筑的耐久年限为()年。
A. 15-25B. 25-50C. 50-100D. 100以上答案D6.标高符号的三角形为等腰直角三角形，髙约()mm。
A. 3B. 5C. 6D. 8答案A7.下列叙述中不正确的是()A. 3%表示长度为100.高度为3的坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中的尺寸单位为毫米，标高尺寸单位为米D. 总平面图的所有尺寸单位均为米，标注至小数点后二位答案C8.下面硬度最高的铅芯是()。
A. HB. HBC. 2BD. 2H答案D9.“φ8@200”没能表达出这种钢筋的()。
A. 弯钩形状B. 级别C. 直径D. 间距答案A10.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。
A. 建筑平面图B. 建筑立面图C. 总平面图D. 功能分区图答案C11.在标注尺寸时，应先标注()尺寸。
A. 定位B. 定形C. 总体D. 组合体答案B12.详图索引符号为圆圈内的3表示()。
A. 详图所在的定位轴线编号B. 详图的编号C. 详图所在的图纸编号D. 被索引的图纸的编号答案C13.填充不得穿越尺寸数字，不可避免时。
应该是()A. 图线断开B. 二者重合C. 省略标注D. 前述均可答案A14.建筑施工图中索引符号的圆的直径为()。
A. 8mmB. 10mmC. 12mmD. 14mm答案B15.在施工图中,M代表().A. 窗B. 墙C. 梁D. 门答案D16.房屋结构中框架代号为.()A. KJB. GJC. CJD. ZJ答案A17.()的作用是把门窗洞口上方的荷载传递给两侧的墙体。
建筑制图试卷及答案
建筑制图试卷及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
成人教育《建筑工程制图》期末考试复习题及参考答案
建筑工程制图复习题二一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。
2、结构平面图是表示建筑物__________的图样。
楼层结构平面图是采用楼面上方的一个__________来表示。
3、房屋施工图一般包括建筑施工图、结构施工图以及。
4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以线绘制，直径为，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。
5、钢筋混凝土是由__________复合材料。
钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。
6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。
7、有些物体内部形状复杂或层次较多，可用__________剖切。
对建筑物多层构造的部分可采用__________剖切。
8、指北针外圆用__________线绘制，圆的直径为__________二、补绘形体的正立面投影（20分）三、简答题1、楼层结构平面布置图2、建筑平面图是如何形成的？数量怎么定？3、何为建筑详图？建筑详图有哪几种常用图样？4、在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？5、解释配筋符号Ф8＠200含义？四、作图题（10分）1.已知在梁的底部配置两根1号钢筋（HRB335，直径为22mm），梁的上部两端共布置两根2号钢筋（HPB235，直径10mm），梁的上部中间布置1根3号钢筋（HRB335，直径20mm），沿梁全长布置4号箍筋（HPB235，直径8mm，间距120mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
建筑制图习题及答案解析
一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（）。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（）。
A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（）。
（A）（B）（C）6.选择形体正确的W面投影（）。
三、过点M作一条与平面ABC平行的水平线。
（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。
（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。
试卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线平行；两直线相交；两直线相交；两直线交叉；两直线交叉二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（ A ）。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（ B ）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（C ）。
A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（ A ）。
（A）（B）（C）6.选择形体正确的W面投影（ D ）。
建筑制图试题库及参考答案
建筑制图试题库及参考答案一、选择题（将正确答案的序号填入括号内）1.建筑工程图一般采用（）。
A.正投影图B.轴测投影图C.透视投影图D.标高投影图2.用正投影图表达形体，至少需要（）个投影。
A.1B.2C.3D.43.整个空间共有8个投影区，我国和世界上大部分国家均采用第（）投影区。
A.一B.二C.三D.七4.水平投影面用（）表示，其边缘的两根投影轴为（）轴和（）轴。
A.V、X、YB.H、X、ZC.W、Y、ZD.H、X、Y5.点P的正面投影用（）表示。
A.pB.p′C.p″D.P6.如果M点的坐标为（10，20，30），N点的坐标为（30，20，10），那么，M点和N点到（）的距离相等。
A.V面和H面B.V面和原点OC.H面和W面D.H面和原点O7.水平投影无法反映的坐标是（）。
A.XB.YC.Z8.侧面投影无法反映的坐标是（）。
A.XB.YC.Z9.图1中，位于H面上的点是（）。
A.AB.BC.CD.E10.图1中，位于V面上的点是（）。
A.AB.BC.CD.E11.图1中，位于W面上的点是（）。
A.AB.BC.CD.E12.图1中，位于X轴上的点是（）。
A.AB.GC.ED.F13.图1中，位于Y轴上的点是（）。
A.AB.GC.ED.F14.图2中，A点位于B点的（）。
A.左前下方B.左后下方C.右前下方D.右后下方15.图2中，B点位于C点的（）。
A.左前上方B.左后上方C.右前上方D.右后上方图 1图 216.图2中，C点位于A点的（）。
A.右后上方B.右后下方C.右前上方D.右前下方17.图3中，直线AB为（）。
A.水平线B.正平线C.侧平线D.一般位置直线18.图3中，直线BC为（）。
A.水平线B.正平线C.侧平线D.一般位置直线19.图3中，直线CD为（）。
A.水平线B.正平线C.侧平线D.一般位置直线20.图3中，直线AD为（）。
A.水平线B.正平线C.侧平线D.一般位置直线21.图4中，直线AB为（）。
建筑工程制图试题及答案
《建筑工程制图》试题院校年级专业建筑工程技术层次高升专姓名分数一、填空题（每空2分，共48分）1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l= ,图框线与图幅线之间的间隔a为,c为。
2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
3、尺寸单位除标高及总平面是以为单位外，其他必须以为单位。
角度的尺寸线应以表示。
4、尺寸应尽量布置在的轮廓之外，并位于两个投影之间。
同方向的尺寸可以组合起来，排成几道，尺寸在内，尺寸在外，相互间平行、等距，距离约为mm。
5、剖视图分为、、，它的剖切方法有单一剖切面剖切、、；断面图包括、和。
6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。
二、简答题（10分共40）1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容各部分的绘图规定是什么尺寸的排列与布置有什么要求（16分）2、简要叙述画组合体三面投影图的步骤（10分）3、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称（8分）4、组合体的尺寸种类有哪些各种尺寸的含义是什么（8分）三、根据组合体的轴测图画出其三视图(尺寸从图中量取)。
（10分）一、填空题1、841×1189 , 25 , 102、图形与实物、尺寸数字，图样3、米、毫米、圆弧4、投影图、小、大、7～105、全剖视图、半剖视图、局部剖视图，阶梯剖、旋转剖；移出断面图、重合断面图和中断断面图6、剖切位置线、剖视方向线，6～10 、4～6二、简答题：1、答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm—3mm。
建筑制图复习题及答案
《建筑制图》复习题一、单项选择题(共30分，每题2分。
注：下列各题备选项中，只有一项是正确的，请将所选答案序列号填入题目的括号内)：1.（D）GB规定，建筑工程图上标高及总平面图的尺寸单位是______。
A.米；B.分米；C.厘米；D.毫米2.（D）GB规定，建筑工程图的A2幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm3.（A）GB规定，建筑工程图的A3幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm4.（B）GB规定，建筑工程图的A4幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm5.（C）平行投影法按照投影线与投影面的关系可分为______。
A.中心投影法、正投影法；B.中心投影法、斜投影法C.正投影法、斜投影法；D.中心投影法、平行投影法6.（B）同一个物体的三个投影图之间具有的“三等”关系是______。
A.长对正、高平齐；B.长对正、高平齐、宽相等C.高平齐、宽相等；D.长对正、高相等、宽平齐7.（C）平面平行于投影面时，其投影是______。
A.直线；B.缩小的平面；C.反映实形的平面；D.积聚成一条斜线8.（B）在薄板板面标注板厚尺寸时，应在尺寸数字前加注符号______。
A.Δ；B.t；C.σ；D.β9.（D）长方体组合体投影图中线的含义是______。
A.棱角的投影；B.棱线的投影；C.面的积聚；D.棱线的投影及面的积聚10.（C）图样中_____________之比，称为比例。
建筑制图_习题集(含答案)
《建筑制图》课程习题集一、作图题11.求R面与六棱锥各侧面的交线求球被R面截断后的投影及断面实形3.补全圆锥被R面截断后的V投影4.补全被截切后圆锥的三面投影。
5.补全相贯体的H面投影。
6.作半球与四棱柱的相贯线，并补全贯体的V面投影和W面投影。
7.补全两相贯圆柱体的V面投影。
8.补全两相贯圆柱体的V面投影。
9.补全图中的V面投影。
二、作图题310.作正垂面Q垂直于正平线CD11. 求作水平线MN 与交叉三直线AB 、CD 、EF 相交。
b a e ba'''''12. 已知等腰三角形ABC 的顶点C 在直线EF 上，AB 为正平线，求此三角形的两面投影。
13.已知点K到三角形的距离为30，求K点到H面的投影k。
14.过点B作矩形ABCD，短边AB=25且垂直于V面，长边BC=40，α=30°，求作矩形ABCD 的V、H投影15.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。
16.补出第三面视图，在投影图上注全各指表面的名称并填出平面对投影面的相对位置。
17.已知五边形平面上的V投影和部分H投影，试补全其H投影。
18.已知条件如图1。
(１)投影图上注明各指定表面（Q,R,S,M,N）的名称，如P面名称,V 面用p’标出,H面用p标出；（2）填空。
，19.已知条件如图1。
(１)在投影图上注明各指定表面（P、Q、R、M）的名称，如F面名称,V面用f’标出,H面用f标出；（2）填空。
P面平行于（ ）投影面Q面垂直于（ ）投影面R面平行于（ ）投影面AB是（ ）面和（ ）面的交线三、填空题20.判断线面位置关系判断下列各题中直线与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
21.判断下列各题中平面与平面相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
22.判断下列各题中平面与平面、直线与平面的相对位置（平行、相交垂直、相交不垂直），并填写在括号里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011-2012年《建筑工程制图》试题（参考答案）
一、选择题（2×10=20分）：
1. 图幅代号为A3的图框尺寸（单位：mm）为：（B）p1
A. 210×297
B.297×420
C.420×594
D.594×841
2. 点、直线、平面的正投影图不包括以下哪种特性。
（D）p21
A.类似性
B.全等性
C.积聚性D对称性。
3. 投影可以分为两大类，中心投影和（A）。
p19
A.平行投影
B.垂直投影
C.水平投影
D.正面投影
4. 两相交的立体的表面的交线称为（C）。
p55
A.相交线
B.平行线
C.相贯线
D.垂线
5. 基础的形式一般分为条形基础、独立基础和（A）。
p139
A.桩基础
B.墙基础
C.柱基础
D.梁基础
6.为承受一部分斜拉应力，并固定受力筋、架立筋的位置所设置的钢筋称为（B）。
p181
A.主筋
B.箍筋
C.分布钢筋
D.拉钩
7. 建筑底层外墙面以内所有面积之和称为（A）p135
A.占地面积
B.总面积
C.室内面积D建筑面积
8. 建筑物外墙以内各层面积之和称为（C）。
p135
A.总面积B室内面积C建筑面积D占地面积
9. 组合体的尺寸分为总尺寸、定位尺寸和（D）。
p113
A.长度尺寸
B.角度尺寸
C.间距尺寸
D.细部尺寸
10. 根据组合体的组成方式不同，组合体大致可以分成三类，不包括以下哪类。
（D）p105
A.叠加型组合体
B.切割型组合体
C.综合型组合体
D.相交型组合体
二、填空（25分，每空1分）：
1. 平面图形中的尺寸，按其作用可以分为定形尺寸和定位尺寸两类。
p16
2. 投影面垂直线有铅垂线、正垂线、侧垂线三种。
p29
4. 两直线在空间既不平行也不相交叫做交叉
5. 投影规律的三等关系是指“长对正、高平齐、宽相等”。
p24
6. 曲线可分为平面曲线和空间曲线两大类。
p60
7. 房屋根据使用功能不用可分为民用建筑、工业建筑和农业建筑。
p130
8. 建筑结构按照主要承重构件所采用的材料不同，一般可分为钢结构、木结构、砖混结构
和钢筋混凝土结构四大类。
p169
9. 钢筋表示为“φ16﹫200”，其中“φ”代表HRB335级钢筋，“16”表示钢筋直径为16mm，“﹫”为等距离符号，“200”表示两根钢筋的距离为200mm。
p175
10. 剖面图按被剖切的范围可分为全剖面图、半剖面图、局部剖面图。
p126
三、判断（2×5=10分）：
1. 一般位置直线的投影不反映直线对投影面倾角的真实大小。
（√）p29
2. 若两直线的三组同面投影都平行，则两直线在空间为平行关系。
（√）p35
3. 若两直线在空间不相交，那么它们的各面投影也不相交。
（×）p35
4. 箍筋一般用于梁和墙中。
（×）p181
5. 地基是指承受建筑物荷载的天然土壤（岩石）或经过加固的土壤。
（√）p172
四、识图与作图题（23分）。
1.补全各点的三面投影。
（6分）
2. 按各平面对投影面的相对位置填写它们的名称和对投影面的倾角（0°，30°，45°，60°，
90°）。
（6分）
正垂面，45,90,45 侧平面，90,90,0 侧垂面，60,30,90
3. 求直线AB的实长及其对水平面的倾角
4. 补全下面形体投影的第三面投影。
（6分）
α。
（5分）
五、简答（22分）。
1. 简述读图的基本方法与步骤。
（10分）p116
答：（1）读图的基本方法：
在阅读组合体的投影时，主要运用的方法有形体分析法和线面分析法。
一般做法是将两种方法结合起来运用，以形体分析法为主，以线面分析法为辅。
a. 形体分析法（3分）
根据投影图的对应部分，先将组合体假设分解成若干个基本形体，并想象出个基本形体的形状，再按个基本形体的相对位置，想象出组合体的形状，补画出组合体投影图中的缺线或根据组合体的两个投影，补画第三个投影，达到读懂组合体投影图的目的。
此法多用于叠加型组合体。
b. 线面分析法（3分）
根据各种位置直线和平面的投影特征，分析出形体的细部空间形状，即某一条线、某一面所处的空间位置，从而想象出组合体的总体形状。
此法一般用于不规则的组合体和切割型的组合体，或检查已画好的投影图是否正确。
（2）读图步骤（4分）
总的读图步骤可以归纳为四先四后，即先粗看后细看，先用形体分析法后用线面分析法，先外部后内部，先整体后局部。
2. 结合所学知识，谈谈自己对建筑工程制图这门课认识。
（12分）
答：无标准答案，视学生对所学知识的掌握情况及分析深浅酌情给分。
