水轮机试题

合集下载

水轮机习题及答案

H 18m n 107.1r min，假定水力效率 h 0.94 ，在 D 5m 圆柱面上，按无撞击进口与法向出口条件计算转轮进、出口速度三角形参数，并绘出进、出口速度三角形。
第三章水轮机的相似原理
（一）填空题
1．水轮机相似应符合的条件为
、
和
。
2．水轮机工况相似的判据是
和
分别相等。
3．水轮机的比转速越高，其空化系数越
机 Z0 24 ， D1 5.0m ，求原型水轮机在与模型水轮机相似工况时的导叶开度0 。
＊解题指导：应用原型水轮机开度换算公式。
第六章轴流式水轮机
（一）单项选择题（20 分，没题 4 分）
1．轴流式水轮机的过流能力比混流式大（）
A．大
B ．小
2．一般情况下轴流式水轮机的叶片数比混流式（）
（B）出口水流的绝对速度与圆周方向垂直
（二）填空题（20 分，每题 4 分）
1．水轮机转轮中的水流运动是
和
的合成。
2．水轮机轴面上所观察到的水流速度分量是
和
。
3．转轮中水流质点的绝对速度 v 可分解为
和
。
4．绘制转轮进口速度三角形需
、
和
三个参数。
5．绘制转轮进口速度三角形需
、
和
三个参数。
（三）简答题（30 分，每题 10 分）
机效率g 0.97，求水轮机的效率和机组的出力 Pg 。
2．某水轮机蜗壳进口压力表的读数为 650103 Pa ，压力表中心高程为 887m，压力表所在钢管内径 D = 6.0m，电站下游水位为 884m，水轮机流量 Q = 290 m3/s，若水轮机的效率 92% ，求水轮机的工作水头与出力。

水轮机历年试题及答案

水轮机历年试题及答案一、单项选择题（每题2分，共20分）1. 水轮机的效率是指（）。

A. 机械效率B. 热效率C. 转换效率D. 功率效率答案：C2. 水轮机的转速与水头的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B3. 以下哪种水轮机类型适合于低水头、大流量的水电站（）。

A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：B4. 水轮机的出力与转速的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少5. 水轮机的出力与流量的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B6. 以下哪种水轮机类型适合于高水头、小流量的水电站（）。

A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：D7. 水轮机的出力与导叶开度的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B8. 水轮机的效率与导叶开度的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：D9. 水轮机的出力与水头的关系是（）。

B. 成正比C. 成反比D. 先增加后减少答案：B10. 水轮机的出力与转速的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B二、多项选择题（每题3分，共15分）1. 水轮机的主要组成部分包括（）。

A. 转轮B. 导水机构C. 传动机构D. 发电机答案：A, B2. 影响水轮机效率的因素包括（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D3. 水轮机的类型主要有（）。

A. 混流式B. 轴流式D. 冲击式答案：A, B, C, D4. 水轮机的出力与以下哪些因素有关（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, C, D5. 水轮机的效率与以下哪些因素有关（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D三、判断题（每题1分，共10分）1. 水轮机的效率总是100%。

水轮机试题1

1.要提高反击式水轮机的效率主要应要提高A) 容积效率B) 机械效率C) 水力效率D) 输入功率参考答案: C2.混流失水轮机转轮直径是指( )A) 与叶片轴线相交处的转轮室内径B) 与射流中心线相切处的节圆直径C) 转轮叶片进水边的最大直径参考答案: C3.冲击式水轮机是靠（）做功的。

A) 水流的势能B) 水流的动能与势能C) 水流的动能D) 水流的热能参考答案: C4.翼形空化和空蚀是反击式水轮机的主要空化和空蚀形态：A) 对B) 错参考答案: A5.下列止漏环一般应用在多泥沙的电站是：（）A) 间隙式B) 迷宫式C) 梳齿式D) 阶梯式参考答案: A6.空蚀对金属材料表面的侵蚀破坏，起主要作用的是A) 电化作用B) 机械作用C) 化学作用参考答案: B7.那种水轮机适应水头范围在20~700mA) 轴流式B) 混流式C) 水斗式D) 斜流式参考答案: B8.轴流式水轮机转轮直径是指其转轮叶片进水边的最大直径:A) 对B) 错参考答案: A9.下列不属于反击式水轮机的是？:A) 混流式水轮机B) 轴流式水轮机C) 贯流式水轮机D) 斜击式水轮机参考答案: D10.转轮是水轮机将水流能量转换为机械能的工作部件:A) 对B) 错参考答案: A11.要保证几何相似，原型与模型水轮机转化形状必须相同，表面糙度和其他部件也相同:A) 对B) 错参考答案: B12.轴流式水轮机的析出高度是指（）A) 下游水面至导水机构的下环平面的距离B) 下游水面至转轮叶片旋转中心线的距离C) 下游水面至转轮叶片旋转轴线与转轮室内表面的距离D) 下游水面至转轮叶片最高点的距离参考答案: B13.翼型的空化和空蚀主要发生在什么地方（）A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C14.水轮机的总效率包括:A) 水力效率B) 容积效率C) 机械效率D) 摩擦效率参考答案: ABC15.下面选项中全部属于反击式水轮机的是A) 混流式、轴流式、斜流式B) 混流式、轴流式、斜击式C) 斜流式、贯流式、水斗式D) 轴流式、水斗式、斜击式参考答案: A16.动力相似是指两水轮机形成的液流中各相应点所受的力（）A) 大小相同B) 数量相同C) 名称相同D) 方向一致参考答案: BCD17.翼型的空化和空蚀主要发生在什么地方A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C18.冲击式水轮机包括:A) 水斗式B) 斜击式C) 双击式D) 贯流式参考答案: ABC19.反击式水轮机一般可以分为轴流式,混流式,斜流式和( )A) 贯流式B) 斜击式C) 水斗式参考答案: A20.导致尾水管壁强烈振动，并产生强烈噪音是由于尾水管上部____引起的。

水轮发电机考核试卷

C.调节发电机励磁电流
D.调节发电机负载
7.水轮发电机定子绕组通常采用哪种类型的绝缘材料？（）
A.硅橡胶
B.聚酰亚胺
C.纤维素
D.氧化铝
8.水轮发电机转子上的磁极是由哪种磁性材料制成的？（）
A.钕铁硼
B.铁氧体
C.钐钴
D.铜镍合金
9.以下哪个部件不属于水轮发电机的冷却系统？（）
A.冷却塔
B.冷却水泵
C.冷却器
D.风扇
10.水轮发电机组的启动方式有哪几种？（）
A.直接启动、自耦启动、星角启动
B.直接启动、自耦启动、变频启动
C.星角启动、变频启动、软启动
D.直接启动、变频启动、软启动
11.在水轮发电机运行过程中，下列哪种故障可能导致机组停机？（）
A.水轮机桨叶断裂
B.发电机转子绕组短路
C.定子绕组绝缘损坏
A.水中含氧量过高
B.水质过于纯净
C.水温过低
D.水中含沙量过高
20.以下哪个因素不会影响水轮发电机的效率？（）
A.水头
B.流量
C.水轮机转速
D.发电机负载率
（以下为试卷其他部分，因题目要求，不再继续输出）
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
8. A
9. D
10. B
11. D
12. D
13. D
14. B
15. D
16. A
17. D
18. D
19. A
20. D
二、多选题
1. ABC
2. ABC
3. ABC
4. ABCD
5. ABCD

水轮机期末试题及答案

水轮机期末试题及答案一、选择题1. 水轮机是利用（）能转化为机械能，从而推动发电机转子旋转，产生电能的装置。

A. 风能B. 水能C. 煤能D. 太阳能2. 下列哪种水轮机利用水流的冲击力旋转轮子？A. 法雷式水轮机B. 彭尼水轮机C. 隧洞式水轮机D. 斜流水轮机3. 下列哪种水轮机属于容量式水轮机？A. 冲击式水轮机B. 斜流式水轮机C. 双调速水轮机D. 法雷式水轮机4. 水轮机的工作环流是指水流通过水轮机的（）的环路。

A. 上游B. 下游C. 整体D. 大致5. 在水轮机的多级反力式涡轮机中，导水轮有（）个级数。

A. 1B. 2C. 3D. 4答案：1B 2C 3B 4D 5A二、填空题1. 水力特性曲线是指根据一定的流量和水头条件下，以轴功和流量为坐标所绘制的曲线，用来表示水轮机的（）。

答案：特性2. 水轮机的（）是指在一定的流量和水头条件下，水轮机所能开出的最大功率。

答案：额定功率3. 对于高水头大流量水轮机，通常采用（）布置方式。

答案：八字形4. 水轮机运行时要保持（）的合适水头，以确保机组的正常工作。

答案：稳定5. 水轮机通过掌握（）的知识，了解水轮机的基本原理和运行方式。

答案：水利工程答案：1. 特性 2. 额定功率 3. 八字形 4. 稳定 5. 水利工程三、简答题1. 请简述水轮机的工作原理。

答案：水轮机利用水流的流动动能转化为机械能，从而推动发电机的转子旋转，产生电能。

其工作原理是：水通过导水管、喷嘴等装置使水流获得一定的速度和压力，然后将高速的水流喷射到水轮机的叶片上，叶片受到水流的冲击力而开始旋转，通过轮毂和轴传递旋转力矩，并将水轮机上的动能转化为机械能。

2. 构成水轮机的主要部件有哪些？请简述其作用。

答案：水轮机的主要部件包括导水管、喷嘴/喷門、水轮、轮毂、轴、转子等。

- 导水管：负责将水引导到水轮机叶片上，控制水流的流量和水头。

- 喷嘴/喷門：控制水流进入水轮机的速度和压力。

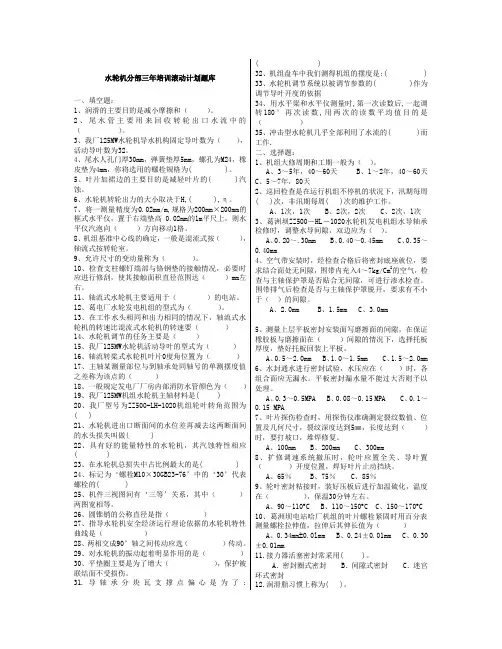

水轮机专业题库(已发)

水轮机分部三年培训滚动计划题库一、填空题：1、润滑的主要目的是减小摩擦和（）。

2、尾水管主要用来回收转轮出口水流中的（）。

3、我厂125MW水轮机导水机构固定导叶数为（），活动导叶数为32。

4、尾水人孔门厚30mm，弹簧垫厚5mm，螺孔为M24，橡皮垫为4mm，你将选用的螺栓规格为( )。

5、叶片加裙边的主要目的是减轻叶片的( )汽蚀。

6、水轮机转轮出力的大小取决于H,( ),η。

7、将一测量精度为0.02mm/m,规格为200mm×200mm的框式水平仪，置于右端垫高 0.02mm的1m平尺上，则水平仪汽泡向（）方向移动1格。

8、机组基准中心线的确定，一般是混流式按（），轴流式按转轮室。

9、允许尺寸的变动量称为（）。

10、检查支柱螺钉端部与铬钢垫的接触情况，必要时应进行修刮，使其接触面积直径范围达（）mm左右。

11、轴流式水轮机主要适用于（）的电站。

12、葛电厂水轮发电机组的型式为（）。

13、在工作水头相同和出力相同的情况下，轴流式水轮机的转速比混流式水轮机的转速要（）14、水轮机调节的任务主要是（）15、我厂125MW水轮机活动导叶的型式为（）16、轴流转桨式水轮机叶片0度角位置为（）17、主轴某测量部位与到轴承处同轴号的单测摆度值之差称为该点的（）18、一般规定发电厂厂房内部消防水管颜色为（）19、我厂125MW机组水轮机主轴材料是( )20、我厂型号为ZZ500-LH-1020机组轮叶转角范围为( )21、水轮机进出口断面间的水位差再减去这两断面间的水头损失叫做( )22、具有好的能量特性的水轮机，其汽蚀特性相应( )23、在水轮机总损失中占比例最大的是( )24、标记为‘螺栓M10×30GB23-76’中的‘30’代表螺栓的( )25、机件三视图间有‘三等’关系，其中（）两图宽相等。

26、圆锥销的公称直径是指（）27、指导水轮机安全经济运行理论依据的水轮机特性曲线是（）28、两相交成90°轴之间传动应选（）传动。

水轮机试题

1.在水轮机制造厂，止漏环加热膨胀后套于转轮上冠或下环上，冷却至室温后，止漏环与转轮成为一体，这属于（ B ）配合。

（A ）间隙配合；（B ）过盈配合；（C ）过渡配合；（D ）动配合。

2.水轮机是将水能转换为机械能的一种（ B ）。

（A ）水能机械；（B ）水力机械；（C ）水力机器；（D ）水能机器。

3.工件加工所得尺寸与规定的尺寸不一致，其差值就是（ B ）。

（A ）标准公差；（B ）尺寸误差；（C ）基本偏差；（D ）实际偏差。

4.尺寸标注为的轴颈，其公差为（ C ）mm 。

（A ）0.033；（B ）0.017 ；（C ）0.050；（D ）0.016。

5.水电站厂房排水系统包括两部分，一是厂房渗漏排水，二是（ B ）排水。

（A ）机组运行；（B ）机组检修；（C ）顶盖漏水；（D ）轴承润滑。

6. 座环是安装水轮机其它部件的（ B ）。

（A ）基础件；（B ）基准件；（C ）基本件；（D ）基座。

7. 水轮机主轴垂直度偏差不应大于（ A ）mm/m 。

（A ）0.02；（B ）0.10；（C ）0.05；（D ）0.04。

8. 设备及其连接件进行严密性耐压试验，试验压力为1.25倍额定工作压力，保持（ B ）无渗漏现象。

（A ）10min ；（B ）30min ；（C ）60min ；（D ）4h 。

9.单个冷却器进行耐压试验设计无规定时，试验压力一般为工作压力的（ D ）倍，但不低于0.4MPa ，保持60min ，无渗漏现象。

（A ）1；（B ）1.25；（C ）1.5；（D ）2。

10.轴流式水轮机转轮室安装后，其圆度要求是各半径与平均半径之差不应超过设计平均间隙的（ B ）%。

（A ）＋15；（B ）±10；（C ）±20；（D ）－15。

11.导叶全关时间的长短与主配压阀活塞偏离（ C ）的行程无关。

（A ）全关位置；（B ）全开位置；（C ）中间位置；（D ）任意位置。

水轮机水力机械设计原理考核试卷

B.中水头水轮机
C.高水头水轮机
D.超高水头水轮机
2.以下哪个不是水轮机的工作原理？（）
A.冲击式
B.涡轮式
C.混流式
D.离心式
3.水轮机的效率主要受到哪些因素的影响？（）
A.水头
B.流量
C.水轮机叶片设计
D.所有上述因素
4.水轮机转轮按水流方向分为哪两类？（）
A.冲击式和涡轮式
B.混流式和轴流式
C.轴流式和斜流式
5.水轮机的调节系统主要是通过调节____来实现流量的控制。
6.在水轮机的设计中，水头是指水流从水库到____的能量差。
7.水轮机的转轮通常由____个或多个叶片组成。
8.水轮机的安装高程对水轮机的____性能有直接影响。
9.水轮机叶片的设计应考虑到水流的____和稳定性。
10.现代水轮机设计中，为了提高效率，常采用____技术进行优化。
3.叶片角度调整影响水轮机出力和效率。常见方法有机械调节、液压调节和电动调节，根据工况调整叶片角度，以优化水轮机性能。
4.调节系统控制流量和压力，适应电站负荷变化。在不同工况下，通过调节导叶和接力器，保持水轮机高效稳定运行，防止过载和空化。
13.以下哪个因素对水轮机的水力性能影响最大？（）
A.水头
B.流量
C.叶片角度
D.转速
14.水轮机的安装高程对水轮机性能有何影响？（）
A.无关
B.影响水轮机的启动性能
C.影响水轮机的效率
D.影响水轮机的稳定性
15.以下哪种水轮机适用于中水头、中小流量水电站？（）
A.混流式水轮机
B.轴流式水轮机
C.反击式水轮机
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）

水轮机试题库

全能考试题库(机械初级)一. 判断题1.由于供油管道管径较粗,强度较大,可以将手拉葫芦悬挂在管道上用来起吊重物。

(×)2.安全规程中规定,不准将手伸入旋转机械的栅栏内。

由于发电机中性点的消弧线圈不是旋转机械,所以可以将手伸入其删栏内清扫删栏的卫生。

(×)3.遇有电器设备着火时,应立即进行灭火,防止事故扩大,然后将有关设备的电源切断。

(×)4.发现有人触电,不管触电人的危害情况怎样,都应立即切断电源,使人脱离电源,再进行急救。

(√ )5.当直流电压为36伏时,是安全电压,在任何条件下工作,只要电压不超过36伏,都可以保证安全。

(×)6.凡在离地面3米以上的地点进行的工作, 都应视作高处作业。

(√ )7.当遇有6级以上的大风时,禁止露天进行起重工作。

(√ )8.为了省力,增加力矩,可以在千斤顶的摇把上套接钢管来加长摇把的长度。

(×)9.起重机正在吊物时,任何人员不准在吊杆和吊物下停留或行走。

(√ )10.电流对人体的伤害,电击比电伤更严重。

(√ )11.在48伏以下工作时,不需要考虑防止电击的安全措施。

(×)12.事故处理时可不办理操作票。

(√ )13.当发电机着火时,应讯速用泡沫灭火器灭火。

(×)14.触电人呼吸停止时,应该用口对口,摇臂压胸的方法进行人工呼吸抢救。

(√ )15.操作中四对照,即对照：名称、编号、位置和拉合方向。

(√ )16.牛顿第三定律是：两个物体间的作用力和反作用力总是大小相等,方向相反,同作用在一条直线上。

(√ )17.一个已知力只能分解成X方向和Y方向的两个分力。

(×)18.合外力对物体所做的功,等于物体的动能。

(×)19.能量不能创生也不能消灭,它不能从一种形式转化为另一种形式。

(×)20.两个形状及大小相同,但重力不同的均质物体,其重心的位置相同。

(√ )21.液体的汽化压强在任何温度下都是定置。

水轮机复习题200题

水轮机复习题（200题）一、问答题：1、混流式水轮机的结构，按水流流径的路径主要有几部分组成？答：混流式水轮机的结构，按水流流径的路径主要有引水机构、导水机构、转动机构、泄水机构四大部分组成。

2、引水机构的主要作用是什么？答：压力钢管引进的水流首先进入水轮机室，主要作用是使引进的水流以尽可能小的水头损失且较均匀地从四周进入水轮机的转轮。

3、导水机构的主要作用是什么？答导水机构的主要作用是调节进入转轮的流量，以适应负荷变化的需要；当发电机负荷减少时，要求水轮机的进入流量相应减少，这时关水导叶开度，减少流量，反之当负荷增大时，打开导叶开度加大流量。

停机时，导叶全部关闭，将水流截断。

当机组发生故障而紧急停机时，导叶可迅速关闭。

一般在5-10s内导叶可从全部开启状态至全关闭状态。

4、座环的作用是什么？答：座环是水轮机的承重部件。

水轮机的轴向推力，发电机的重量及座环上混凝土的重量，均由座环承受。

座环是水轮机零部件安装中的重量基准面。

座环由上环、下环、固定导叶组成。

固定导叶的断面为机翼型，以减少水流阻力。

固定导叶的叶片数为活动导叶的1/2。

水流通过蜗壳经固定导叶活动导叶按辐向均匀地进入转轮。

5、转轮由几部分组成，叶片是什么形状？答：转轮由叶片、上冠、下环和泄水锥组成，泄水锥装在上冠的中心下方。

用来引导水流，避免水流经叶片流出后相互撞击，减少水力损失，提高水轮机效率。

转轮叶片安置在上冠和下环之间，按圆周均匀分布。

叶片是一个三向的空间扭曲面。

上部较直，扭曲较小，而下部扭曲较大。

转轮叶片数目通常为14-15片，我厂是14片。

6、尾水管的作用主要是什么？答：尾水管的作用主要是①将转轮出口的水流引向下游。

②利用下游水位至转轮出口处所形成的静力真空（吸出高度值）。

③利用转轮出口的水流动能，将其转换为转轮出口处的附加动力真空，使动能恢复并加以利用。

7、立式混流式水轮机从作用和安装上划分，它由那几部分组成？答：①埋设部分，包括尾水管里衬、基础环、座环、蜗壳和机坑里衬；②转动部分包括主轴、转轮和它们的附件。

水轮机期末考试题及答案

水轮机期末考试题及答案一、单项选择题（每题2分，共20分）1. 水轮机的效率是指（）。

A. 机械效率B. 总效率C. 功率效率D. 容积效率答案：B2. 水轮机的转速n与水头H和叶轮直径D之间的关系是（）。

A. n与H成正比，与D成反比B. n与H成反比，与D成正比C. n与H和D都成正比D. n与H和D都成反比答案：A3. 混流式水轮机的特点是（）。

A. 轴流式和斜流式的结合B. 轴流式和混流式的结合C. 轴流式和贯流式的结合D. 斜流式和贯流式的结合答案：A4. 水轮机的导水机构的主要作用是（）。

A. 引导水流B. 调节水头C. 调节转速D. 调节出力答案：A5. 水轮机的调节系统的主要功能是（）。

A. 调节水头B. 调节转速C. 调节出力D. 调节效率答案：C6. 水轮机的空化现象会导致（）。

A. 效率提高B. 效率降低C. 效率不变D. 无影响答案：B7. 水轮机的叶片调节机构的主要作用是（）。

A. 调节水头B. 调节转速C. 调节出力D. 调节效率答案：C8. 水轮机的导轴承的主要作用是（）。

A. 支撑转子B. 传递扭矩C. 调节转速D. 调节出力答案：A9. 水轮机的尾水管的主要作用是（）。

A. 引导水流B. 回收能量C. 降低水头损失D. 提高效率答案：C10. 水轮机的蜗壳的主要作用是（）。

A. 引导水流B. 回收能量C. 降低水头损失D. 提高效率答案：A二、多项选择题（每题3分，共15分）11. 水轮机的主要组成部分包括（）。

A. 导水机构B. 转轮C. 导轴承D. 蜗壳答案：ABCD12. 水轮机的效率包括（）。

A. 机械效率B. 总效率C. 功率效率D. 容积效率答案：BCD13. 水轮机的调节系统包括（）。

A. 调速器B. 油压装置C. 导叶D. 转轮答案：ABC14. 水轮机的空化现象会导致（）。

A. 效率降低B. 叶片损坏C. 噪音增加D. 振动增加答案：ABCD15. 水轮机的尾水管的主要作用包括（）。

水轮机复习的题目

《水轮机》模拟试卷一一、判断题（正确打“√”，错误打“×”，每小题2分，共10分）1、混流式水轮机比转速越高，转轮叶片数越少。

（）2、混流式水轮机在部分负荷时尾水管内压力脉动比满负荷时尾水管内压力脉动大。

（）3、轴流转桨式水轮机的最大出力主要受空化条件的限制，因此在模型综合特性曲线上不作出力限制线。

4、对于反击式水轮机，高比转速水轮机在偏离最优工况时效率下降比低比转速水轮机慢。

（）5、水轮机工况相似，则水轮机比转速必然相等，反之，亦然（）二、填空（每空1分，共22分）1、在反击式水轮机中，水轮机的应用水头范围最为广泛，水轮机应用水头较低，常用于潮汐电站。

2、水斗式水轮机的过流部件有、、、和。

3、水轮机牌号XLN200-LJ-300表示。

4、金属蜗壳按其制造方法有、和三种类型。

5、为提高水斗式水轮机的比转速，常采用、、、途径来实现。

6、以为纵、横坐标轴的特性曲线称为模型综合特性曲线，以为纵、横坐标轴的特性曲线称为运转综合特性曲线。

7、混流式转轮按制造加工方法的不同可分为、和三种。

8、冲击式水轮机喷管型式主要有和两种。

三、解释下列名词（符号）的意义（每题3分，共24分）1、水轮机效率2、混流式水轮机标称直径D1（并画图表示）3、水泵的基本方程4、真空破坏阀5、轴流转桨式水轮机的协联工况6、反击式水轮机的反击度7、飞逸转速8、水轮机蜗壳包角四、计算题（每题8分，共24分）1、已知轴流式水轮机下列数据：水轮机直径D1=8m，轮毂直径dg=3.2m，设计流量Q=215.5m3/s；设计水头H=14m，转速n=71.4 r/min，水力效率ηs=0.98。

试求在最优工况下D1=8m处圆柱层上转轮进、出口速度三角形中的V1、W 1、β1和V2、W2、β2。

（假设轴面速度均匀分布，水流法向出口和不计叶片排挤）2、已知某水电站装有若干台混流式机组，水轮机的设计水头H=100m、空化系数σ=0.2，下游最低水位▽下=1133m，D1=6m，b=0.2D1求水轮机的吸出高度及安装高程分别是多少，并图示说明。

水轮机试题2

1.比转速高的水轮机适用于（）A) 高水头，大流量B) 高水头，小流量C) 低水头，小流量D) 低水头，大流量参考答案: B2.高比转速水轮机导水机构中相对水力损失比低比转速水轮机导水机构中相对水力损失大A) 对B) 错参考答案: A3.（）水轮机的应用水头约为3 -80m ，在中低水头、大流量水电站中得到广泛应用。

A) 混流式B) 轴流式C) 斜流式D) 贯流式参考答案: B4.以_______为纵,横坐标轴的特性曲线称为水轮机的运转综合特性曲线（）A) 出力，转速B) 单位流量，单位转速C) 单位转速，单位流量D) 效率，转速参考答案: C5.能量试验台分为开敞式试验台和封闭式试验台，封闭式试验台无需设置测流槽，故平面尺寸要比开敞式试验小，而且水头调节更加方便，因此开敞式试验台投资较高。

A) 对B) 错参考答案: B6.水轮机模型综合特性曲线以（）作为坐标参数。

A) n11，Q11B) H，PC) n11,PD) H,Q11参考答案: A7.吸出高度与（）有关。

A) 安装高程B) 水流速度C) 转轮结构D) 环境气候参考答案: A8.水轮机的比转速越高，则单位流量（）。

A) 越小B) 不变C) 越大参考答案: C9.水轮机可以在不同的工况下运行，其中效率最高的工况称为最优工况。

在此种工况下，进口水流相对速度与叶片（中线）相切以及转轮出口水流呈（）:A) 径向B) 法向C) 平行参考答案: B10.水轮机的空化系数。

是水轮机( )的相对值。

A) 动态真空B) 静态真空C) 动态D) 静态参考答案: A11.水轮机工作参数主要有（）。

A) 水头B) 流量C) 出力D) 效率和转速参考答案: ABCD12.关于导叶，下列说法错误的是（）A) 座环的固定导叶数量通常为活动导叶数的一半B) 固定导叶起导向及支撑作用C) 活动导叶能增加进口处水流的环量D) 由于混流式水轮机应用水头较高，导叶承受的弯曲载荷大，因此导叶的相对高度应做得比轴流式长些，以减小跨度参考答案: D13.冲击式水轮机是靠（）做功的。

水轮机历年试题及答案

一、判断题(共 10 分，每小题 1 分，对的打√ ，错的打×)1．水轮机的工作水头小于水电站的毛水头。

√2．水轮机的效率是机组的出力与输入水轮机的水流功率之比。

×3．反击式水轮机流道中的压力是保持不变的。

×4．冲击式水轮机流道中的压力等于大气压力。

√5．水轮机转轮中的水流运动是牵连运动与相对运动的合成。

√6．空化是在常温状态下由于液体内部压力降低而发生的汽化现象。

√7．翼型空化发生在所有水轮机中。

×8．泥沙多的水流容易发生空化。

√9．水轮机尺寸越大效率越低。

×10．蜗壳中实际的水流不是轴对称的。

√1．冲击式水轮机有轴流式、混流式与斜流式。

( × )2．水轮机分为反击型与冲击型两大类。

( √ ) 13．转桨式水轮机的高效区比定桨式宽广。

( √ )4．轴流式转轮水流进、出口圆周速度是相等的。

( √ )5．纯净的水是不容易发生空化的。

( √ )6．水轮机的空化系数盯与水轮机的工况无关。

( × )7．翼型空化是翼型上压力最低点的压力等于或低于液体的汽化压力时发生的。

( √ ) 8．灯泡式引水是贯流式水轮机的一种引水方式。

( √ )9．水轮机选型中应把最优工况点作为设计工况点。

( × )10．水轮机尺寸越大，其效率越高。

( √ )1．水轮机与发电机称为水电站的主机。

( √ )2．可逆式水轮机既可作为水泵运行，也可作为水轮机运行。

( √ )3．贯流式水轮机用于高水头电站。

( × )4．喷嘴是冲击式水轮机的必要部件。

( √ )5．转轮中水流的轴面速度肯定是轴向的。

(× )6．轴流式水轮机转轮区的轴面流向是轴向的。

( √ )7．无撞击进口是指转轮进口处水流的绝对速度与叶片进口骨线方向一致。

( × ) 8．水轮机的空化系数与水轮机的工况有关。

( √ )9．高水头电站的水轮机一般用混凝土蜗壳。

( × )10．尾水管的损失越大，其恢复系数越小。

水轮机考试题计算及答案

水轮机考试题计算及答案一、选择题（每题5分，共20分）1. 水轮机的效率是指（）。

A. 水轮机输出功率与输入功率之比B. 水轮机输出功率与水的机械能之比C. 水轮机输出功率与水的动能之比D. 水轮机输出功率与水的势能之比答案：B2. 水轮机的转速与水头的关系是（）。

A. 正比B. 反比C. 无关D. 先增后减答案：A3. 以下哪个参数不是水轮机的主要参数？（）A. 流量B. 转速C. 效率D. 功率答案：D4. 影响水轮机效率的主要因素不包括（）。

A. 叶轮形状B. 叶轮材料C. 水头D. 转速答案：B二、填空题（每题5分，共20分）1. 水轮机的输出功率可以通过公式_______计算得出。

答案：P=ρgQHη2. 水轮机的转速与水头的关系可以用公式_______表示。

答案：n=√(2gH/ρ)3. 某水轮机的流量为20m³/s，水头为50m，其理论输出功率为_______kW。

答案：50004. 当水轮机的效率为90%时，其实际输出功率为_______kW。

答案：4500三、计算题（每题10分，共20分）1. 已知某水轮机的流量为30m³/s，水头为100m，求该水轮机的理论输出功率。

答案：P=ρgQHη=1000×9.8×30×100×0.9=2940000kW2. 已知某水轮机的转速为500r/min，流量为20m³/s，水头为50m，求该水轮机的理论输出功率。

答案：P=ρgQHη=1000×9.8×20×50×0.9=8820000kW四、简答题（每题10分，共20分）1. 请简述水轮机效率的影响因素。

答案：水轮机效率的影响因素包括叶轮形状、水流条件、机械摩擦和漏气等。

2. 请简述水轮机转速与水头的关系。

答案：水轮机转速与水头成正比，即水头越高，转速越大。

水轮机试题3

1.蜗壳同一圆断面上应力最高点发生在离座环最远点处。

A) 对B) 错参考答案: B2.转速特性曲线中不为常数的参量为（）A) 导叶开度B) 叶片转角C) 水头D) 出力参考答案: D3.冲击式水轮机工作轮在与水流进行能量交换时，仅接受了水的动能。

A) 对B) 错参考答案: B4.水轮机模型综合特性曲线以（）作为坐标参数。

A) n11，Q11B) H，PC) n11,PD) H,Q11参考答案: A5.混流式水轮机的应用水头范围___mA) 20---700B) 3---80C) 40---200参考答案: A6.下列不是影响弯肘尾水管的性能的因素的是A) 尾水管深度B) 肘管形式C) 水平长度D) 肘管的材料参考答案: D7.轴流式水轮机转轮直径是指其转轮叶片进水边的最大直径:A) 对B) 错参考答案: A8.空蚀对金属表面的破坏包括:A) 化学作用B) 机械破坏作用C) 电化作用D) 都不是参考答案: ABC9.补气效果取决于:A) 补气量B) 补气位置C) 补气装置D) 补气方向参考答案: ABC10.水轮机HL200-LJ-250中的HL表示A) 轴流式B) 混流式C) 水斗式D) 斜流式参考答案: A11.使用高比转速的水轮机还是低比转速的水轮机能带来更多的经济效益? :A) 高比转速B) 低比转速参考答案: B12.动力相似是指两水轮机形成的液流中各相应点所受的力（）A) 大小相同B) 数量相同C) 名称相同D) 方向一致参考答案: BCD13.水轮机的线性特性曲线可用（）等不同形式表示。

A) 流量特性曲线B) 工作特性曲线C) 水头特性曲线D) 转速特性曲线参考答案: BCD14.速度三角形中相对速度和绝对速度的轴面速度不相等A) 对B) 错参考答案: B15.冲击式水轮机包括:A) 水斗式B) 斜击式C) 双击式D) 贯流式参考答案: ABC16.HL及LJ分别代表的意义是( )A) 混流,立轴B) 轴流,立轴C) 混流,卧式参考答案: A17.具有较高的比转速，高效率区范围较广，结构较复杂，造价较高，一般用于水头、出力均有较大变化幅度的大中型水电站（）A) 混流式B) 轴流转桨式C) 轴流定桨式D) 斜流式参考答案: B18.是反击式水轮机中应用最普遍的一种引水室A) 蜗壳式引水室B) 罐式引水室C) 开放式引水室参考答案: A19.混流失水轮机转轮直径是指( )A) 与叶片轴线相交处的转轮室内径B) 与射流中心线相切处的节圆直径C) 转轮叶片进水边的最大直径参考答案: C20.空蚀对金属材料表面的侵蚀破坏，起主要作用的是A) 电化作用B) 机械作用C) 化学作用参考答案: B共20题，您回答正确0题，正确率为0%1.使用高比转速的水轮机还是低比转速的水轮机能带来更多的经济效益? :A) 高比转速B) 低比转速参考答案: B2.下列不是影响弯肘尾水管的性能的因素的是A) 尾水管深度B) 肘管形式C) 水平长度D) 肘管的材料参考答案: D3.空蚀是空化的直接后果，空蚀只发生在固体边界上:A) 对B) 错参考答案: A4.水轮机模型综合特性曲线以（）作为坐标参数。

水轮发电机组试题

水轮发电机组试题机械部分选择题1、混流式水轮机主轴中心孔用于( B )A、装置操作油管B、轴心补气C、装置操作油管和轴心补气D、励磁引线2、水轮机的设计水头是指（C）A、保证水轮机安全运行的最低水头B、允许水轮机运行的最高水头C、水轮机发出额定出力的最低水头D、水轮机效率最高的水头。

3、对水轮机性能起明显作用的汽蚀是（D）A、间隙气蚀B、空腔气蚀C、局部气蚀D、翼型气蚀4、水轮机调节的途径就是改变（A）A、过机流量B、机组转速C、机组水头D、机组效率5、水轮机可以在不同的工况下运行，其中（B）的工况称为最优工况A、出力最大B、效率最高C、流量最大D、开度最大7、机组达到额定转速后投入电网的瞬间，导叶所达到的开度为（D）A、起始开度B、终了开度C、限制开度D、空载开度8、通过甩负荷试验测得的参数可绘制出（D）图A、水轮机静特性B、发电机静特性C、调速机静特性D、调速系统静特性9、悬吊型水轮发电机的下机架为（B）机架A、负荷B、非负荷C、不一定D、第二10、水轮机接力器关闭时间整定的目的是满足（C）的要求A、正常停机B、事故停机C、调保计算D、机组不飞逸11、发电机甩负荷时机组转速（A）A、升高B、降低C、不变D、到零12、随着水轮发电机负荷增加，水轮机必须相应地将导叶开度（D）A、保持不变B、减小C、关到零D、增大13、发电机带负荷后，发电机失磁机组转速（A）A、增高B、降低C、不变D、不一定14、发电机的阻力矩与机组转向与水轮机动力矩的方向（B）A、相同B、相反C、无关D、垂直15、一般制造厂家的设计标准是保证机组在飞逸工况下运行（B）min而不损坏A、1B、2C、3D、416、透平油在水电站的作用是（C）A、润滑、散热和消弧B、绝缘、散热和液压操作C、冷却、散热绝缘与液压操作D、散热与消弧17、导水叶开度与开度限制指针重合时应（C）A、减小开度限制使之不重合B、增加转速调整（频率给定）C、调整使实际开度小于开度限制以下2%—3%D、增加开度限制18、发电机推力轴承座与基础之间用绝缘垫隔开可防止（D）A、击穿B、受潮C、漏油D、形成轴电流19、水轮机调速系统中，由原来的平衡状态过渡到新的平衡状态的过程称为（C）A、平衡过程B、不平衡过程C、过渡过程D、非稳定过程20、正常透平油的颜色是（A）A、淡黄色B、淡黄色稍黑C、乳白色D、无色21、发电机灭火环管的喷水孔要求正对（D）A、定子线圈B、磁极C、电缆D、定子线圈端部22、调速机静特性曲线的钭率称为（A）A、永态转差系数bp(残留值）B、暂态转差系数bt(缓冲系数）C、局部反馈系数aD、机组调差率ep23、调速器中，反馈机构（或回路）是（B）A、自动控制机构B、自动调节机构C、自动监视机构D、自动指示机构24、调速器中，变速机构（或频率给定回路）是（A）A、自动控制机构B、自动调节机构C、自动监视机构D、自动指示机构25、调速器永态转差系数bp值一般是（A）A、0—8%B、0—100%C、1%D、1%—5%26、下面说法是正确的是（A）A、反馈是提输出信号通过反馈电路送还到输入端B、反馈的作用是为了提高放大倍数C、反馈的作用是为了提高电路的稳定性D、正反馈有利于提高电路的稳定性27、水轮机进水口闸门的作用（A）A、防止机组飞逸B、调节进水口流量C、正常时落门停机D、泄水时提门28、离心水泵的安装高度主要受（B）控制，否则将抽不上水或出水量小A、扬程B、真空度C、电动机功率D、水泵效率29、滤水器的作用（C）A、清除泥砂B、清除水垢C、清除悬浮物D、软化水质30、离心水泵在检修后第一次启动前，需要灌水、排气其目的是（B）A、防止产生真空B、为使叶轮进口处产生负压C、防止水泵过载D、防止飞逸电气部分选择题31、水电站中供给二次回路的电源统称为（B）A、二次电源B、操作电源C、直流电源D、交流电源32、测量220V直流系统正负极对地电压U+=140V，U—=80V说明（C）A、负极全接地B、正极全接地C、负极绝缘下降D、正极绝缘下降33、PLC的中文含义是（C）A、计算机B、微型计算机C、可编程控制器D、运算放大器34、故障切除的时间（C）A、继电保护装置动作时间B、断路器跳闸时间C、继电保护装置动作时间与断路器跳闸时间之和D、电弧启燃到熄灭的时间35、产生串联谐振的条件是（C）A、X L>X cB、X L<X cC、X L=X cD、R=X L+X c36、操作转换开关的规范用语是（D）A、投入、退出B、拉开、合上C、取下、装上D、切至38、变压器投切时会产生（A）A、操作过电压B、大气过电压C、系统过电压D、雷击过电压39、运行中变压器温度最高的部分是（D）A、引线B、变压器油C、绕组D、铁芯40、变压器铜损（C）铁捐最经济A、大于B、小于C、等于D、不确定41、变压器产生三次谐波的主要原因是（D）A、磁滞损耗B、电磁不平衡C、电感影响D、铁芯饱和42、变压器全电压充电时（B）可能导至保护误动A、空载电流B、激磁涌流C、负荷电流D、短路电流43、变压器冲击合闸试验的目的是检验变压器（C）状态A、机械强度B、保护误动C、绝缘强度D、开关的同步性44、产生谐振过电压的原因是（B）A、雷是波入侵B、电网参数变化C、电压互感器铁芯不饱和D、操作引起的45、电磁式万用表用完后，应将转换开关置于（B）A、最高电阻档B、最高交流电压档C、最高电流档D、OFF档46、在跳闸命令和合闸命令同时存在时，应保证（A）A、跳闸B、合闸C、不动D、连续动作47、发电机定子接地应（C）A、继续运行B、减负荷C、尽快减负荷停机D、只能运行二小时48、电压互感器一次侧中性点接地属于（A）A、工作接地B、保护接地C、保安接地D、接零49、电气设备防止感应过电压的办法是（C）A、装设避雷针B、装设避雷线C、装设避雷器D、装设屏弊线50、主设备损坏一般检修费用在150万元以上检修期在20天以上者是（C）事故A、一般事故B、重大事故C、特大事故D、重特大事故51、对变压器的冷却方式可根据变压器（B）来确定A、容量B、容量与工作条件C、工作条件D、额定电压52、少油断路器的油主要作用是用来（A）A、熄灭电弧B、绝缘C、冷却D、润滑53、对于Y/Y接法的电压互感器所接仪表能够测量（B）A、相电压B、线电压C、零序电压D、当高压侧B相熔断器熔断时所接的电压表指示的电压Uab为正常值1/2。
