五防系统简介

五防系统

五防系统是变电站防止误操作的主要设备，确保变电站安全运行，防止人为误操作的重要设备，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断，所以确保五防系统的完好和完善，能大大防止和减少电网事故的发生。

随着电网的发展，用户用电量的日益增大，对用户供电的可靠性要求越来越高，五防系统的作用也变得更为重要。

五防功能是指：（1）防止误分、合断路器。

（2）防止带负荷分、合隔离开关。

（3）防止带电挂（合）接地线（接地刀闸）。

（4）防止带接地线（接地刀闸）合断路器（隔离开关）。

（5）防止误入带电间隔。

五防系统工作原理是倒闸操作时先在防误主机上模拟预演操作，防误主机根据预先储存的防误闭锁逻辑库及当前设备位置状态，对每一项模拟操作进行闭锁逻辑判断，将正确的模拟操作内容生成实际操作程序传输给电脑钥匙，运行人员按照电脑钥匙显示的操作内容，依次打开相应的编码锁对设备进行操作。

全部操作结束后，通过电脑钥匙的回传，从而使设备状态与现场的设备状态保持一致。

另外，五防系统对设备变位无提示功能，完全依赖于后台监控信号，若运行人员马虎、大意或监控不到位，遗漏了此后台变位信号，尤其在大修、定检或大型操作的过程中，后台信号频繁且繁多，往往设备误发的变位信号与其他信号混杂在一起，此时很难被发现。

在交接班时，交接人员也可能因繁忙或疏忽，未交待清楚设备位置状态。

这些情况一旦发生，都可能引起误操作事故，后果不堪设想。

系统问题通过以上综合分析，五防系统无自主判别设备位置能力，在设备误发变位信号的情况下，会使五防系统误判设备位置，失去基本的防误能力，反而导致误操作事故的发生。

解决方案增加位置辅助接点采集，改为双接点模式后台监控系统位置信号仅通过现场设备辅助开关单接点采集，再传输到五防系统，进行信号对点，一一对应。

如该接点出现问题，将影响信号回路的传输，而误发变位信号。

我们可再增加一对独立位置辅助接点采集，改为双辅助接点传输，互不影响，同时在后台监控和五防系统均增设虚拟位置信号，当两信号回路位置不一致时，五防系统可发出告警信号，来自动闭锁五防系统操作界面，需现场确认，进行人工对位后，方能操作。

五防系统注意事项

五防系统通常指的是在高压开关柜等电气设备中设置的安全防护措施，以防止操作错误或意外事故。

这些防护措施包括：
1. 防止误分合闸：确保开关柜在正确的位置才能进行分合闸操作，防止误操作导致设备损坏或人员伤亡。

2. 防止带电接地：通过闭锁装置，确保在开关合闸状态下无法操作接地刀闸，防止带电接地造成短路事故。

3. 防止带接地合闸：在接地刀闸合闸状态下，通过闭锁装置阻止开关合闸，避免带接地合闸造成的危险。

4. 防止误入带电间隔：通过设置隔离门和闭锁装置，确保人员在开关柜带电间隔外部时无法打开后门，防止误入带电区域。

5. 防止操作机构损坏：通过锁定二次插头或其他措施，防止操作机构在开关柜工作状态下被意外损坏。

在操作五防系统时，应注意事项包括：
-熟悉操作规程：操作人员应熟悉开关柜的操作规程和五防系统的具体措施，以便正确操作。

-穿戴适当防护装备：在进行操作前，应穿戴绝缘手套、防护眼镜、防护服等必要的防护装备。

-检查设备状态：操作前应检查开关柜的状态，确保所有安全防护措施处于正常状态。

-遵守操作顺序：严格按照操作规程进行操作，不得擅自改变操作顺序或忽视任何安全措施。

-紧急情况处理：了解应急预案，一旦发生紧急情况，应立即采
取正确的措施，如断开电源、启动紧急停机装置等。

-定期维护检修：定期对开关柜和五防系统进行维护和检修，确保系统的可靠性和有效性。

-避免误操作：操作时要小心谨慎，避免因操作不当而触发五防系统，导致不必要的设备停机或维修。

遵守这些注意事项可以有效地提高电气设备的安全性能，保护操作人员和设备不受损害。

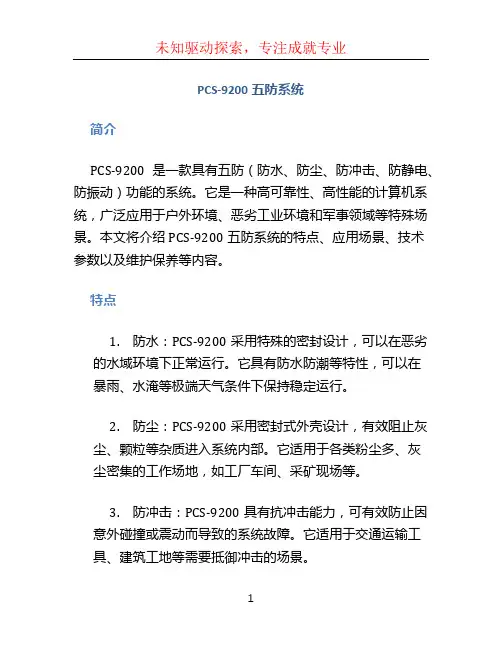

PCS-9200五防系统

PCS-9200五防系统简介PCS-9200是一款具有五防（防水、防尘、防冲击、防静电、防振动）功能的系统。

它是一种高可靠性、高性能的计算机系统，广泛应用于户外环境、恶劣工业环境和军事领域等特殊场景。

本文将介绍PCS-9200五防系统的特点、应用场景、技术参数以及维护保养等内容。

特点1.防水：PCS-9200采用特殊的密封设计，可以在恶劣的水域环境下正常运行。

它具有防水防潮等特性，可以在暴雨、水淹等极端天气条件下保持稳定运行。

2.防尘：PCS-9200采用密封式外壳设计，有效阻止灰尘、颗粒等杂质进入系统内部。

它适用于各类粉尘多、灰尘密集的工作场地，如工厂车间、采矿现场等。

3.防冲击：PCS-9200具有抗冲击能力，可有效防止因意外碰撞或震动而导致的系统故障。

它适用于交通运输工具、建筑工地等需要抵御冲击的场景。

4.防静电：PCS-9200具有良好的静电保护措施，可有效防止静电损害。

它适用于需要避免静电干扰的电子制造、医疗设备等行业。

5.防振动：PCS-9200设计了专业的振动抑制装置，能够有效减少振动对系统的影响。

它适用于船舶、航空器、机车等振动环境下的使用。

应用场景1.军事领域：PCS-9200可以在恶劣的战场环境中稳定运行，满足军方对计算设备的高可靠性和五防要求。

2.现场采矿：PCS-9200可以适应恶劣的采矿环境，具备防尘、防水和抗冲击等功能，确保在堆矿、开采等作业过程中的稳定性。

3.工厂车间：PCS-9200的防尘、防静电和防振动特性使其成为工厂车间等粉尘多、噪音大的环境中的理想选择。

4.交通运输：PCS-9200的防冲击、防水和抗振动特性使其适用于船舶、航空器和机车等交通运输工具中的应用。

技术参数•处理器：采用先进的多核处理器，提供强大的计算性能。

•存储器：内置大容量固态硬盘，实现高速存取和可靠性。

•显示屏：配备高亮度、防眩光显示屏，适应各种光照条件。

•操作系统：支持多种操作系统，如Windows、Linux等。

五防系统使用说明

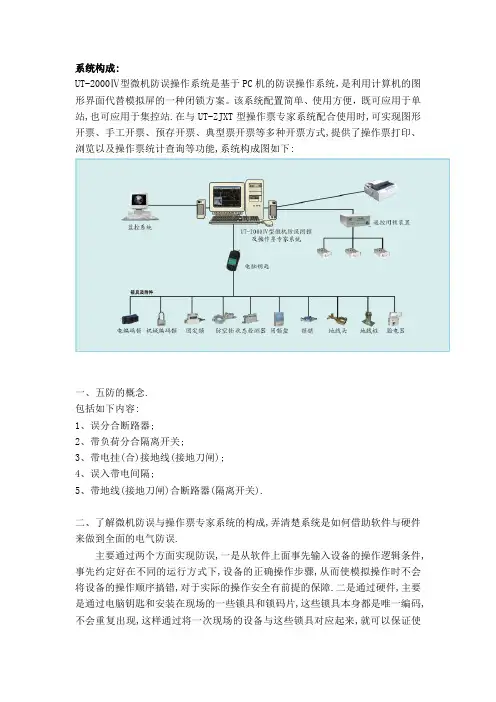

系统构成:UT-2000Ⅳ型微机防误操作系统是基于PC机的防误操作系统，是利用计算机的图形界面代替模拟屏的一种闭锁方案。

该系统配置简单、使用方便，既可应用于单站,也可应用于集控站.在与UT-ZJXT型操作票专家系统配合使用时,可实现图形开票、手工开票、预存开票、典型票开票等多种开票方式,提供了操作票打印、浏览以及操作票统计查询等功能,系统构成图如下:一、五防的概念.包括如下内容:1、误分合断路器;2、带负荷分合隔离开关;3、带电挂(合)接地线(接地刀闸);4、误入带电间隔;5、带地线(接地刀闸)合断路器(隔离开关).二、了解微机防误与操作票专家系统的构成,弄清楚系统是如何借助软件与硬件来做到全面的电气防误.主要通过两个方面实现防误,一是从软件上面事先输入设备的操作逻辑条件,事先约定好在不同的运行方式下,设备的正确操作步骤,从而使模拟操作时不会将设备的操作顺序搞错,对于实际的操作安全有前提的保障.二是通过硬件,主要是通过电脑钥匙和安装在现场的一些锁具和锁码片,这些锁具本身都是唯一编码,不会重复出现,这样通过将一次现场的设备与这些锁具对应起来,就可以保证使用电脑操作时,不会将现场设备的操作顺序弄错,也不会误操作其他未经开票的设备.三、操作步骤简述1、接到调度命令2、核对主界面设备与现场设备状态一致通常来说,该步骤一般只是在第一次使用该系统的时候进行,另外就是有经过非正常操作而变位的设备,比如开关跳闸等.需要注意的是需要设置状态的设备一般都是没有与监控通讯的设备,比如某些刀闸和地刀,地线和网门.设置设备状态方法如下单击工具条上的”设置设备状态”按扭 ,单击接线图上的某一设备,该设备的状态便转换到另一状态,对于多态设备可以继续单击该设备直至设备状态转换成预期的状态为止.设置状态结束后,再次单击工具条上的”设置设备状态”按扭后出现窗口:选择是(Y) 确认后本次状态设置生效;选择否(N) 则取消本次状态设置,系统中的设备状态自动恢复到设置前的状态.3、模拟开票单击系统工具条上的”图形开票”按钮或选择”操作票”菜单中的”图形开票”,单击接线图上的某一设备,如果该设备符合操作条件则该项操作会追加到操作票中,此时,接线图上的设备状态显示成操作后的状态,如果被单击的设备操作条件不满足,则会出现错误信息窗口来说明设备不可操作的原因.当所有操作模拟完之后,再次单击工具条中的图形开票按扭便可完成本次图形开票工作,如果在本次开票过程中开出操作票项数不为零,则系统会显示出”操作票传送窗口”:从该窗口中选择相应的操作即可.模拟开票过程中常用的辅助操作⑴、加入提示项除在一次操作过程中自动加入的提示项外,用户可根据需要在一次设备操作前后插入其它提示性操作（非闭锁操作）,方法是:将鼠标指向要操作的一次设备,单击鼠标右键来显示快捷菜单,此时有关该设备的常用提示信息就在菜单中显示出来,你只需要选择其中的一条或多条提示性操作即可.⑵、操作票回步如果想撤消已经加入的一次操作或提示项,可单击工具条中的”回步”按扭,如果撤消的是一次操作,那么随此一次操作而自动加入的提示项也将同时被撤消.4、检查操作票内容在”操作票传送窗口”中选择打印操作票,可对该操作票进行预览,如果没有问题可以直接打印,如果需要修改则点”返回”键,然后选择”修改操作票”选项进行修改即可.增加提示项内容的方法是点键盘INS键插入空行和方向键的向下箭头键增加空行,另外点CTRL+DEL键可删除某选定行.需要注意的是在修改操作票窗口中,红色颜色显示的行表示该步骤是闭锁设备(一般是指一次设备)的操作项,即使对该行进行修改,电脑钥匙的实际操作步骤也不会产生影响,一般不建议对该行进行术语修改.修改完成,点”OK”键确定,选择进行”五防判断”,然后可以打印该操作票.5、传送到电脑钥匙操作票打印之后,可以将操作票内容传送至电脑钥匙. 当一张操作票传送到电脑钥匙后,该操作票中所要操作的设备状态成为待操作状态（或称不确定状态）,在接线图上可以看到有操作任务的设备会变成黄颜色.当登录用户退出后,系统标题行的左则也会多出一个表示该站有一个尚未回传的操作票,只有当该操作票回传或清除操作票后才会消失.6、现场操作操作票打印并传送到电脑钥匙之后,就可以拿着操作票和电脑钥匙进行现场操作了.⑴、就地操作一般指手操设备（手动隔离开关、接地刀闸、临时接地线、网门等）的操作,其操作方法如下:在运行现场找到与电脑钥匙显示的编号相对应的设备,将电脑钥匙插入编码锁中进行识别,如正确则电脑钥匙内部闭锁机构解除,同时电笛鸣叫两声,显示屏显示:编码正确可以操作此时按下开锁按钮,即可打开编码锁,进行倒闸操作.如果编码锁的编码与电脑钥匙显示的编号不对应,则电脑钥匙将连续鸣叫并且显示:锁编码不正确此时电脑钥匙中的闭锁机构锁死,不能进行开锁操作.发生这种情况时,应仔细检查设备编号、机械编码锁编号是否与电脑钥匙显示的编号一致.⑵、远方操作一般包括监控系统操作的断路器（电动刀闸）当操作项是监控系统操作的断路器,则电脑钥匙显示:是否进行远方操作此时将电脑钥匙选择”远方”操作模式,此时电脑钥匙将进入等待监控操作的状态,然后将电脑钥匙放入钥匙传输适配器(钥匙充电座)上,当系统受到收到电脑钥匙回传信息后,将按照电脑钥匙回传的信息,通知（允许）监控系统操作指定的断路器.监控系统操作完指定的断路器之后,UT-2000Ⅳ系统会收到断路器已变位的信息,此时电脑钥匙将鸣叫两声,表示该步操作已通过.此时运行人员可以取下电脑钥匙继续进行下一步操作.7、操作票回传当所有的操作步骤都完成之后, 将电脑钥匙放入钥匙传输适配器(钥匙充电座)的传输口上,回传工作将自动完成.此时,所有有操作任务的设备将变成操作后的状态,颜色也由黄色恢复正常.8、上报调度至此,操作任务终结.四、特殊情况操作1、电脑钥匙跳步操作跳步操作是指当锁具等出现异常，用电脑钥匙不能解锁，经主管领导批准后，进行强制解锁操作(即解锁钥匙解锁操作)，而电脑钥匙仍显示当前项（已强制解锁操作过的项），需要电脑钥匙跳过本项，以便于后续项的正常操作。

浅谈变电站“五防”系统

浅谈变电站“五防”系统作者：高晓勇来源：《中国科技博览》2013年第10期[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。

着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。

[关键词]“五防”，防误闭锁系统中图分类号：TM63 文献标识码：A 文章编号：1009-914X（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。

“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。

一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。

机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。

“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。

2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。

“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。

但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。

因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。

五防系统

（1）“五防”的概念电力系统中的五防是指:①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

电气“五防”功能的实现成了电力安全生产的重要措施之一。

随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

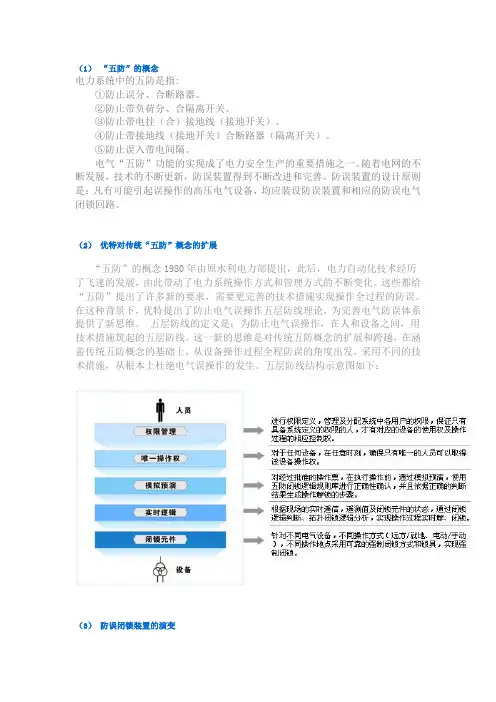

（2）优特对传统“五防”概念的扩展“五防”的概念1980年由原水利电力部提出，此后，电力自动化技术经历了飞速的发展，由此带动了电力系统操作方式和管理方式的不断变化。

这些都给“五防”提出了许多新的要求，需要更完善的技术措施实现操作全过程的防误。

在这种背景下，优特提出了防止电气误操作五层防线理论，为完善电气防误体系提供了新思维。

五层防线的定义是：为防止电气误操作，在人和设备之间，用技术措施筑起的五层防线。

这一新的思维是对传统五防概念的扩展和跨越，在涵盖传统五防概念的基础上，从设备操作过程全程防误的角度出发，采用不同的技术措施，从根本上杜绝电气误操作的发生。

五层防线结构示意图如下：（3）防误闭锁装置的演变常规防误闭锁装置常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。

这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。

1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。

机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时，可以实现自动闭锁，阻止误操作的进行。

机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。

然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。

浅谈智能变电站五防系统

浅谈智能变电站五防系统摘要：目前，顺序控制操作已经成为智能变电站日常操作主要模式，为了满足顺序控制操作要求，防止在自动操作过程中发生危机系统和设备的误操作，智能变电站配置了功能完备、防误彻底、逻辑完善的五防系统。

如何做好智能变电站五防系统的验收工作直接影响着智能变电站运行操作和电力系统的安全稳定。

本文着重介绍了智能变电站五防系统站控层、间隔层五防防误闭锁功能既彼此独立又相互重叠技术特点，提出了智能变电站五防系统验收的重点及注意事项。

关键词：智能；变电站；五防目前，顺序控制操作已经成为智能变电站日常操作主要模式，为了满足顺序控制操作要求，防止在自动操作过程中发生危机系统和设备的误操作，智能变电站配置了功能完备、防误彻底、逻辑完善的五防系统。

这样以来对智能变电站五防系统验收也提出了更高的要求。

如何做好智能变电站五防系统的验收工作直接影响着智能变电站运行操作和电力系统的安全稳定。

1．智能变电站五防系统配置简介智能变电站的五防系统由站控层五防、间隔层（测控装置）五防、机械五防锁具等构成。

站控层五防能够校验远方控制命令行为逻辑，能够判断一次设备操作顺序的正确性，能控制遥控命令的发送；间隔层五防能够校验远方和就地操作命令行为逻辑，既能控制遥控命令的发送也能控制就地操作的操作电源，但不判断一次设备操作顺序的正确性；智能变电站的站控层五防、间隔层五防防误闭锁功能既彼此独立又相互重叠，任一系统的故障或退出都会造成防误功能的缺失，影响运行操作的安全。

2．智能变电站五防系统的验收项目智能变电站的五防系统包括站控层五防、间隔层五防、机械五防锁具，站控层五防、间隔层五防防误闭锁功能既彼此独立又相互重叠，因此验收时应根据五防系统的特点对站控层五防、间隔层五防、机械五防锁具分别进行验收。

对智能变电站五防系统进行验收时，应重点验收下列内容：1）间隔层（测控装置）五防闭锁逻辑验收，间隔层五防闭锁逻辑应正确，能满足各种运行方式及设备运行状态下的安全要求。

五防系统简介
1基本含义何为防误操作系统呢？
变电站的防误操作系统可以防止人为误操作，确保变电站的安全运行，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断。

因此确保五防系统的完好和完善，能大大减少或防止电网事故的发生。

2五种类型变电站防误操作一般分为以下五种，简称为五防：
1、防止误分、合断路器；
2、防止带负荷分、合隔离开关；
3、防止带电挂（合）接地线（接地开关）；
4、防止带接地线（接地开关）合断路器（隔离开关）；
5、防止误入带电间隔。

3工作原理五防系统工作原理是倒闸操作时先在防误主机上模拟预演操作，防误主机根据预先储存的防误闭锁逻辑库及当前设备位置状态，对每一项模拟操作进行闭锁逻辑判断，将正确的模拟操作内容生成实际操作程序传输给电脑钥匙，运行人员按照电脑钥匙显示的操作内容，依次打开相应的编码锁对设备进行操作。

以上全部操作结束后，通过电脑钥匙的回传，从而使设备状态与现场的设备状态保持一致；对于那些地线、网门等无实际位置的设备，也要过电脑钥匙回传来保证状态的一致。

4五防系统架构变电站五防系统由三层防误构成，分别是：1、站控层防误(监控五防)，目前变电站常用的五防监控系统都属于此类；2、间隔层防误(间隔五防)，部分地区的变电站另外增加了这种防误模式；3、设备单元电气闭锁，
