常用电工工具和仪器、仪表

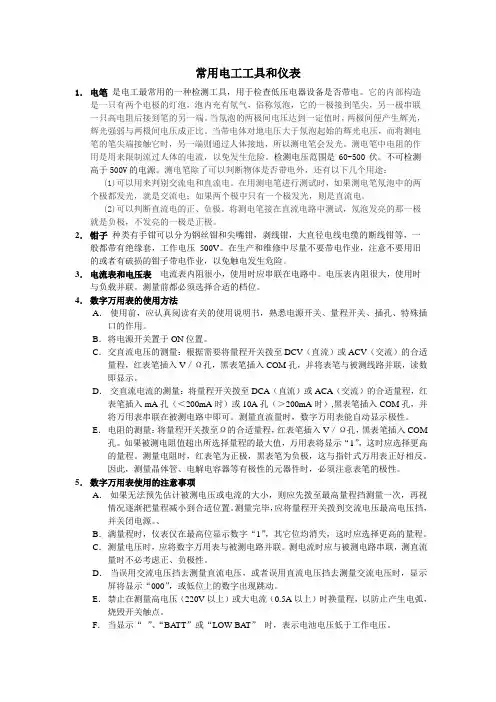

常用电工工具和仪表
常用电工工具和仪表1．电笔是电工最常用的一种检测工具，用于检查低压电器设备是否带电。
它的内部构造是一只有两个电极的灯泡，泡内充有氖气，俗称氖泡，它的一极接到笔尖，另一极串联一只高电阻后接到笔的另一端。
当氖泡的两极间电压达到一定值时，两极间便产生辉光，辉光强弱与两极间电压成正比。
当带电体对地电压大于氖泡起始的辉光电压，而将测电笔的笔尖端接触它时，另一端则通过人体接地，所以测电笔会发光。
测电笔中电阻的作用是用来限制流过人体的电流，以免发生危险。
检测电压范围是60-500伏。
不可检测高于500V的电源。
测电笔除了可以判断物体是否带电外，还有以下几个用途：(1)可以用来判别交流电和直流电。
在用测电笔进行测试时，如果测电笔氖泡中的两个极都发光，就是交流电；如果两个极中只有一个极发光，则是直流电。
(2)可以判断直流电的正、负极。
将测电笔接在直流电路中测试，氖泡发亮的那一极就是负极，不发亮的一极是正极。
2．钳子种类有手钳可以分为钢丝钳和尖嘴钳，剥线钳，大直径电线电缆的断线钳等，一般都带有绝缘套，工作电压500V。
在生产和维修中尽量不要带电作业，注意不要用旧的或者有破损的钳子带电作业，以免触电发生危险。
3．电流表和电压表电流表内阻很小，使用时应串联在电路中。
电压表内阻很大，使用时与负载并联。
测量前都必须选择合适的档位。
4．数字万用表的使用方法A．使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用。
B．将电源开关置于ON位置。
C．交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
D．交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
常用电工工具和仪表
4）剥线钳
剥线钳是用于剥除较小直径导线、电 缆的绝缘层的专用工具，它的手柄是绝缘 的，绝缘性能为500V 。
5）钢丝钳
钢丝钳主要用于剪切、绞弯、夹持金属导 线，也可用作紧固螺母、切断钢丝。电工 应该选用带绝缘手柄的钢丝钳，其绝缘性 能为500V 。常用钢丝钳的规格有150mm 、175mm 和200 mm 三种。
用钢丝钳剪切带电导线时，即不能用 刀口同时切断相线和零线，也不能同时切 断两根相线，而且，两根导线的断点应保 持一定距离，以免发生短路事故。
用钢丝钳剪切带电导线时，即不能用 刀口同时切断相线和零线，也不能同时切 断两根相线，而且，两根导线的断点应保 持一定距离，以免发生短路事故。
6）尖嘴钳
2、常用仪表
1）万用表
万用表是一种可以测量多种电量，具有 多种量程的便携式仪表。一般情况下，万用 表主要用来测量直流电流、交直流电压和电 阻。常用的万用表有模拟式和数字式两种。
2）兆欧表
兆欧表是用来测量被测设备的绝缘电 阻和高值电阻的仪表。兆欧表由一个手摇 发电机、表头和三个接线柱，即L （电路 端）、E （接地端）和G （屏蔽端）组成 。 常用的是手摇式兆欧表，主要由磁电 式流比计和手摇直流发电机组成，输出电 压有500V 、1000V 、2500V 、5000V 几 种。随着电子技术的发展，现在也出现用 干电池及晶体管直流变换器把电池低压直 流转换为高压直流，来代替手摇发电机的 兆欧表 。
1）常用电工仪表按其结构特点及工作原理分类 ：有磁电系仪表、电磁系仪表、电动系仪表、感 应系仪表等。
（1）磁电系仪表，是根据通电导体在磁场中 产生的电磁力的原理而制成的，代号为“C”。
（2）电磁系仪表，是根据铁磁物质在磁场中 被磁化后，产生电磁力或排斥力的原理而制成的 ，代号为“T”。
常用电工工具及仪表使用概述
常用电工工具及仪表使用概述引言在电工领域工作，使用适宜的工具和仪器是非常重要的。
本文将介绍一些常用的电工工具和仪表，以及它们的使用方法和本卷须知，帮助电工人员更好地完成工作任务。
1. 根本电工工具1.1 绝缘螺丝刀绝缘螺丝刀是电工工具中常用的一个工具，它具有绝缘柄，以防止电工在操作电器时触电。
在使用绝缘螺丝刀时，需要注意保持刀尖的锋利度，以确保能够轻松拧动螺丝。
1.2 钳子钳子是电工工具中必备的工具之一，常用的有长钳、尖嘴钳和剥线钳等。
在使用钳子时，需要注意保持钳口的清洁，防止在使用过程中滑脱。
1.3 电工剪刀电工剪刀是一种专门用于剪切电线和电缆的工具。
在使用电工剪刀时，需要保持剪刀的刃口锋利，并注意防止剪断过粗的电线，以免损坏剪刀。
1.4 起子起子也是电工常用的工具之一，常见的有十字起子和平头起子。
在使用起子时，需要选择适宜的起子尺寸，防止使用不适宜的起子导致损坏螺丝口。
2. 测量仪表2.1 万用表万用表是电工常用的测量仪表之一，它可以测量电压、电流和电阻等参数。
在使用万用表时，需要选择适宜的测量量程，并注意将测量笔正确接入被测电路。
2.2 夹式电流表夹式电流表是一种便于测量电流的工具，它可以通过夹住电线直接测量电流的大小。
在使用夹式电流表时，需要选择适宜的量程，并确保夹头夹住电线牢固可靠。
2.3 真有效值电压表真有效值电压表可以准确测量交流电压的有效值，它在电器维修和安装中非常实用。
在使用真有效值电压表时，需要选择适宜的量程，并确保电压表正确接入电路。
3. 本卷须知在使用电工工具和仪表时，需要注意以下事项： - 选择适宜的工具和仪表，不要使用不适宜的工具； - 在使用绝缘螺丝刀和夹式电流表时，确保其绝缘性能良好，防止触电事故的发生； - 保持工具和仪表的清洁和锋利度，以确保操作的精确性和平安性； - 在测量电压和电流时，首先确认电路处于平安状态，并采取必要的防护措施； - 在使用仪表前，务必仔细阅读并遵守使用说明书和操作规程。
电工工具和仪表的使用
黑龙江农业工程职业学院
二、电工仪表的使用
1.指针式万用表
（1）指针式万用表的结构 万用表由表头、测量电路及转换开关等 三个主要部分组成。 （2）指针式万用表的使用
1）准备工作。由于万用表种类型式很多， 在使用前要做好测量的准备工作： 2）测量电压： 3）测量电流： 4）测电阻：
黑龙江农业工程职业学院
（3）指针式万用表的使用的注意事项： 1）在使用万用表之前，应先进行“机械调零”，即在没有被测电 量时 ，使万用表指针指在零电压或零电流的位置上。 2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样 一方面可以保证测量的准确，另一方面也可以保证人身安全。 3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高 电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡， 应先断开表笔，换挡后再去测量。 4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要 注意到避免外界磁场对万用表的影响。 5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果 长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内 其它器件。
3）电阻的测量
4）电容的测量
黑龙江农业工程职业学院
5）二极管和蜂鸣通断测量
6）晶体管参数测量（hFE）
黑龙江农业工程职业学院
（2）测量范围
测量物理量 直流电压 交流电压 直流电流
量程 200mV～1000V 2V～750V 20μA～20A
测量物理量 交流电流 电阻 电容
量程 200μA～20A 20Ω～200MΩ 2nF～20μF
（3）数字万用表的使用方法
1）直流(交流）电压的测量
2）直流（交流）电流测量
黑龙江农业工程职业学院
电工工具和仪表的使用
电工操作常用必备5大工具
电工操作常用必备5大工具本文介绍几种电工常用的仪器仪表和使用方法，主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。
勹万用表万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之—。
1、万用表的使用方法(1)、端钮（或插孔）选择要正确红色表笔连接线要接到红色端钮上（或标有II+I I号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有'—”号插孔内），有的万用表备有交直流2500伏使用方法：1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接, "、02、将两根接地棒分别插入地面400mm深，—根离接地体40m远，另—根离接地体20m远。
3、把摇表置于接地体近旁平整的地方，然后进行接线。
(1)用—根连接线连接表上接线桩E和接地装置的接地体E'。
(2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C'。
(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P'。
4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。
5、以约120转／分钟的速度均匀地摇动摇表。
当表针偏转时，随即调节微调拨盘，直至表针居中为止。
以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。
例如微调读数为0.6I粗调的电阻定位倍数是10,则被测的接地电阻是60。
6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。
取几次测得值的平均值作为接地体的接地电阻。
广播百科雷汰2020玉甘口、立帛土咨、 A.一、" I百、八告广播百科豪米润为什么我国电网夺流申，导SOHz?广播百科001—100期。
常用电工工具仪器仪表【完整版】
常用电工工具仪器仪表【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）常用电工工具与仪表的使用一、试电笔低压验电器又称试电笔，是检验导线、电器是否带电的一种常用工具，检测范围为50~500V，有钢笔式、旋具式和组合式多种。
低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等局部组成，如图使用时，必须手指触及笔尾的金属局部，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下列图所示。
当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。
考前须知：●使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。
●验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。
●验电时，手指必须触及笔尾的金属体，否那么带电体也会误判为非带电体。
●验电时，要防止手指触及笔尖的金属局部，以免造成触电事故。
二、高压验电器高压验电器又称为高压测电器。
主要类型有发光型高压验电器和声光型高压验电器。
发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针〔钩〕等局部组成。
图5-3所示为发光型10kV 高压验电器的结构。
高压验电器使用考前须知：1〕使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身平安或产生误判。
2〕验电时操作者应带绝缘手套，手握在护环以下局部，同时设专人监护。
同样应在有电设备上先验证验电器性能完好，然后再对被验电设备进行检测。
注意：操作中是将验电器渐渐移向设备，在移近过程中假设有发光或发声指示，那么立即停止验电。
高压验电器验电时的握法如图5-4所示。
3〕高压验电器必须在气候良好的情况下使用，以确保操作人员的平安。
4〕验电时人体与带电体应保持足够的平安距离，10kV以下的电压平安距离应为0.7m以上。
5〕验电器应每半年进行一次预防性试验。
常用电工工具及仪表的使用
空耗电池；若长期不用，应将电池取出。 ➢黑表笔接“COM”插孔，红表笔接“V•Ω”等插孔。 ➢当显示屏出现“LOBAT”或“←”时，表明电池电压不 足，
应予更换。 ➢若测量电流时，没有读数，应检查熔丝是否熔断。 ➢不宜在日光及高温、高湿环境下使用与存放（工作温度
过的电气设备，也须进行接地放电，才可再次测 ➢ 手摇发电机要保持匀速，不可忽快忽慢地使指针
量或使用。
不停地摆动。
➢ 测量前，要先检查仪表是否完好：将接线柱L、 E分开，由慢到块摇动手柄约1分钟，使兆欧表内 发电机转速稳定（约120转/分），指针应指在 “”处；再将L、E短接，缓慢摇动手柄，指针
➢ 测量过程中，若发现指针为零，说明被测物的绝 缘层可能击穿短路，此时应停止继续摇动手柄。 ➢ 测量具有大电容的设备时，读数后不得立即停止 摇动手柄，否则已充电的电容将对兆欧表放电，有 可能烧坏仪表。
第2章 常用电工工具及仪表的使用
2.1.1 验电器
1、低压验电器
2. 1常用电工工具
➢使用前，必须在有电源处对验电器进行测试，
以证明该验电器确实良好，方可使用。
➢验电时，应使验电器逐渐靠近被测物体，直至 氖管发亮，不可直接接触被测体。
➢验电时，手指必须触及笔尾的金属体，否则带 电体也会误判为非带电体。
在刻度中的影子）。 ➢根据被测对象，正确读取标度尺上的数据。 ➢Βιβλιοθήκη 量完毕应将转换开关置空挡或OFF挡或电
压最高挡；若长时间不用，应取出内部电池。
2. 2 电压表 电流表 万用表
2.2.3 万用表
1➢.数若字被测式电万压用或表电流的极性为负，则显示值前将带“-”号。
常用电工工具及常用电工仪表的使用
熟练掌握几种常用电工工具的原理、结构以及使用方法，让学生掌握常 用工具的正确使用方法。
下一页 返回
任务1 常用电工工具的使用
【职业素质要求】
工具摆放合理，操作完毕后及时清理工作台，并填写使用记录。
【知识准备】
一、常用的电工工具 1.维修电工常用工具的类别 维修电工常用工具是指电工随身携带的常规工具，主要有电工钳、尖嘴
2)电工刀 在使用电工刀时，不得用于带电作业，以免触电;应该左手捏紧刀背，右
手捏紧刀把，将刀口朝外剖削，并注意避免伤及手指;使用完毕，随即将 刀身折进刀柄 如图4.2 (a)所示，用电工刀剖削导线绝缘层时，刀面与导线成450角倾 斜，以免削伤导线的线芯。 如图4.2 (b)所示，电工刀割削导线护套层或绝缘层时刀口应朝外，以免 伤手在使用时注意，由于电工刀的刀柄没有绝缘，不能直接在带电体上 进行操作。另外使用电工刀切割导线绝缘层时不宜用力过猛，以防伤及 周围的人员。
任务1 常用电工工具使用
电工刀在电气设备安装操作中主要用于剖削导线绝缘层、削制木桦、切 割木台缺口等。由于它的刀柄没有绝缘，不能直接在带电体上进行操作 。
钢锯在电气设备安装与维修操作中常用于锯割槽板、木楔、木桦、角钢 及管子等。
活扳手是用来紧固或旋松螺母的一种专用工具，其钳口可在规格所定范 围内任意调整大小。
上一页 下一页 返回
任务1 常用电工工具的使用
4)钢丝钳 电工钳俗称钢丝钳，钢丝钳在电工作业时，用途广泛。钳口可用来弯绞
或钳夹导线线头;齿口可用来紧固或起松螺母;刀口可用来剪切导线或剖 削导线绝缘层;侧口可用来侧切导线线芯、钢丝等较硬线材。常用的电工 钳有175 mm和200mm两种。钢丝钳及其使用方法如图4. 4所示。 5)尖嘴钳 尖嘴钳因其头部尖细(见图4.5)，适用于在狭小的工作空间操作。
电工工具及仪表的使用教案2
电工工具及仪表的使用-教案章节一：电工工具概述教学目标：1. 了解电工工具的分类及功能。
2. 掌握常见电工工具的使用方法。
教学内容：1. 电工工具的分类：通用电工工具、专用电工工具、测量工具等。
2. 常见电工工具的功能及使用方法：螺丝刀、扳手、钢尺、电笔、测电笔、绝缘电阻表等。
教学活动：1. 教师讲解电工工具的分类及功能。
2. 学生观看实物或图片，了解各种电工工具的外观。
3. 教师演示常见电工工具的使用方法。
4. 学生分组练习，互相交流心得。
章节二：电工仪表概述教学目标：1. 了解电工仪表的分类及功能。
2. 掌握常见电工仪表的使用方法。
教学内容：1. 电工仪表的分类：电压表、电流表、钳形表、万用表等。
2. 常见电工仪表的功能及使用方法：电压表、电流表、钳形表、万用表等。
教学活动：1. 教师讲解电工仪表的分类及功能。
2. 学生观看实物或图片，了解各种电工仪表的外观。
3. 教师演示常见电工仪表的使用方法。
4. 学生分组练习，互相交流心得。
章节三：电压表的使用教学目标：1. 掌握电压表的使用方法。
2. 能够正确测量电路中的电压。
教学内容：1. 电压表的结构及工作原理。
2. 电压表的使用方法：接线、校零、选择量程、读数等。
教学活动：1. 教师讲解电压表的结构及工作原理。
2. 学生观看电压表的使用方法演示。
3. 教师指导学生进行电压测量实验，分组练习。
4. 学生互相交流实验心得，总结电压测量的注意事项。
章节四：电流表的使用教学目标：1. 掌握电流表的使用方法。
2. 能够正确测量电路中的电流。
教学内容：1. 电流表的结构及工作原理。
2. 电流表的使用方法：接线、校零、选择量程、读数等。
教学活动：1. 教师讲解电流表的结构及工作原理。
2. 学生观看电流表的使用方法演示。
3. 教师指导学生进行电流测量实验，分组练习。
4. 学生互相交流实验心得，总结电流测量的注意事项。
章节五：钳形表的使用教学目标：1. 掌握钳形表的使用方法。
(完整版)常用电工工具和电工仪表的使用
常用电工工具和电工仪表的使用1、电工仪表一、电工仪表类型常用直读式电工仪表：磁电式、电磁式和电动式。
（整流、电子、感应等）。
组成：①.产生转动转矩部分；②.产生阻转矩部分；③.阻尼器。
原理：转动转矩与测量电量（电流）成正比（电流的电磁作用）；阻转矩与指针偏转角度成正比（弹簧弹性）；阻尼器只有在指针转动过程才起作用，其作用是使指针迅速稳定，避免振荡，缩短测量时间。
1）磁电式仪表磁电式仪表没工作（没有电）时也有磁场。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
阻尼器：铝框（原理与异步机鼠笼转子相似）。
特点：刻度均匀、灵敏度和准确度高、阻尼器消耗能量少，受外界磁场干扰小；但只能测量直流、价格较高、易过载。
2）电磁式仪表；原理：固定（定子）与可动（转子）铁片被线圈流过电流磁化，产生推斥力。
螺旋弹簧：只产生阻转矩（不承受电流）。
阻尼器：空气阻尼器。
特点：可测交、直流，通过电流大，构造简单，价格低；但刻度不均，易受外界磁场影响，精度低。
3）电动式仪表。
原理：固定线圈产生磁场，可动线圈流过电流受到电动力作用。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
（空气阻尼器）。
特点：可测直、交流（测功率、功功率因数），无铁心准确度高；但受外磁场影响大，过载能力小。
二、电流和电压的测量1）电流的测量接线：串联在电路中。
扩程：磁电式采用并联低阻值的分流器（∵是直流、且允许通过电流小）；电磁式则采用电流互感器（∵是交流，表头和分流器中流过的电流并不能严格与它们的电阻值成比例关系——有电感因素，因此并联分流器测量不准确）。
2）电压的测量接线：与被测电路并联。
伏特计的电阻值要求很大（越大、对被测电路影响越小）。
由于表头电阻值通常不大。
因此必须串联高阻值的倍压器限制电流。
扩程：不论是磁电式还是电磁式都可通过串联高阻值的倍压器进行扩程。
测量交流电的电磁式仪表利用电压互感器扩程也应串联倍压器限流。
三、功率的测量1）单相交流和直流功率的测量接线应注意极性，若有一个极性接反，指针受力变反，不能读出功率的数值。
常用电工工具及常用仪表操作使用
数字万用表的使用
（3）集电极、发射极判别
用hFE档判别。在已知管子类型的情况下（此处设为NPN管），将
基极插入B孔，其它两极分别插入C、E孔。若结果为hFE＝1∽10（或
十几），则三极管接反了；若hFE＝10∽100（或更大），则接法正
确。
7．带声响的通断测试
先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于通断测试档（与二极管测试量程相同），将测试表笔连接到被 测导体两端。如果表笔之间的阻值低于约30Ω，蜂鸣器会发出声音。
按测量电流种类的不同，可分为单相交流表、直流表、交直 流两用表、三相交流表等；
按使用性质和装置方法的不同，可分为固定式（开关板式）、 携带式；
按测量准确度不同，可分为0．1、0．2、0．5、1．0、 1．5、2．5、5．0共七个等级。
万用表
以MF30型指针式万用表和DT840型数字式万用表为例，了解其结 构和性能，学会使用万用表正确测量电压、电流、电阻等基本电量 的方法，熟悉有关使用的注意事项。
钳形电流表
用钳形电流表可直接测量交流电路的电流，不需断开电路。 结构和工作原理 外形结构如图所示。测量部分主要由一只电磁式电流表和穿心式电
流互感器组成。穿心式电流互感器铁心做成活动开口，且成钳形，。
钳形电流表的外形结构
钳形电流表
原理：当被测载流导线中有交变电流通过时，交流电流的磁通在互 感器副绕组中感应出电流，使电磁式电流表的指针发生偏转，在表 盘上可读出被测电流值。
数字万用表的使用
4．电阻的测量 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔（注意：红表笔
极性此时为“＋”，与指针式万用表相反），然后将功能开关置于 OHM量程，将两表笔连接到被测电路上，显示器将显示出被测电阻 值。 5．二极管的测试 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于二极管档，将两表笔连接到被测二极管两端，显示器将显示 二极管正向压降的mV值。当二极管反向时则过载。 根据万用表的显示，可检查二极管的质量及鉴别所测量的管子是硅 管还是锗管 。 （1）测量结果若在1V以下，红表笔所接为二极管正极，黑表笔为 负极； （2）测量显示若为550∽700mV者为硅管；150∽300mV者为 锗管。
常用工具与量具及仪表
(3)测量前应检查兆欧表.应当注意，兆欧表的转轴上 没有游丝，无须进行机械调零。
(4)测量时连接导线应采用单股线分开连接不得采用 双股绝缘线.
(5）一般在转速120 r/min左右时持续摇动1 min， 待指针稳定后读数。
(6）在测量过程中，如果指针指向“0”位，表明被 测绝缘已经失效。应立即停止转动摇把，防止烧坏兆 欧表。
设电压表原来的量程为 Uo，扩大后的量程为U 电压量程扩大倍数为： U/U0=（Ro+Rv）/ Ro 倍压器的电阻为：
Rv=Ro(U/U0—1)
(2)交流电压的测量
测量交流电压常使用电磁式仪表，其表头 内的固定线圈是用细导线绕制而成的，匝 数较多，它与磁电式电压表一样串有倍压 器以扩大量程。测量600V以上的电压时， 一般都要通 过电压互感器将电压降低以 后再测量。
(3)游标卡尺使用注意事项
1)测量前，应将游标卡尺清理干净，并将两量 爪合并，检查游标卡尺的精度情况；规格的 游标卡尺要用标准棒校准检查。
2)测量时，工件与游标卡尺要对正，测量位置 要准确，两量爪要与被测工件表面贴合，不 能歪斜，并掌握好两量爪与工件接触面的松 紧程度。
(3)游标卡尺使用注意事项
使用兆欧表测量绝缘电阻时注意事项：
(1)被测设备必须停电。 (2）应根据被测对象选用不同电压的兆欧表。测
量额定电压500 V以下的线路或设备应采用 500 V或1000 V的兆欧表；测量500 V以上 的线路或设备应采用1 000 V或2 500 V的兆 欧表；测量10 kV及10 kV以上的线路或设备 应采用2 500 V的兆欧表。测量新的和大修后的 线路或设备应采用较高电压的兆欧表；测量运行 中的线路或设备应采用较低电压的兆欧表。
(1)测量前应将被测接地体与其他接地体分开，以保证测量的正确性。 应尽可能把被测接地与电力网分开。这样有利于测量的安全，也有利于 消除杂散电流引起的误差，还能防止将测量电压反馈到与被测接地体连 接的其他导体上引起事故。(2)测量前应检查仪表、连接线和辅助电极 是否完好，并做机械调零。必要时做一下短路试验，以检验仪表的误差。 (3)测量电极间的连线应避免与邻近的高压架空线路平行，以防止感应 电压的危险。测量电极的排列应避免与地下金属管道平行，以保证测量 结果的真实性。(4)必须正确选定测量电极的位置。如测量电极位置选 择不当，会产生很大的测量误差。而且土壤电阻率越高，测量误差越大。 令电流极与被测接地体之间的距离为l,、电压极与被测接地体之间的距 离为1,。为了得到比较准确的测量结果，对于占地面积较大的网络接地 体，可取l。为接地网对角线长度的2-3倍，取lp=0. 5-v0. 61c；对于 集中埋设的小型复合按地体，可取lc =80 m, lp=20 m；对于单管垂 直接地体，可取1c=40 m, lp=20 m.(5）接好线后，将仪表水平放置， 开选择适当的倍率，以提高测量精度。(6)测量时，摇把的转速应由慢 至快，至120 r/min左右时调节电位器：摇把转速应均匀、稳定，不要 时快时慢；调节平衡后应将转速由伏至慢，逐渐停止下来。
常用基本电工工具及仪器仪表
常用基本电工工具及仪器仪表电工在安装和维修各种供配电电路、电气设备时，都离不开各种电工工具。
常用的电工工具种类繁多，用途广泛，下面将逐一介绍。
一验电器为能直观地确定电器设备、线路是否带电，使用验电器是一种及方便又简单的方法。
验电器是一种电工常用的工具。
验电器分低压验电器和高压验电器。
1.1、低压验电器低压验电器又称测电笔（简称电笔），检测范围为60～500V，有钢笔式和螺丝刀式两种。
验电笔只能在380V以下的电压系统和设备上使用。
笔式低压验电器由笔尖（工作触头）、电阻、氖管、弹簧和笔身等组成。
如图1—1所示图1-1低压验电器（a）笔式低压验电器（b）螺丝刀式低压验电器低压验电器使用时，必须按照图1-2所示的正确方法握笔。
以手指触及笔尾的金属体，使氖管小窗背光朝向自己。
当用电笔测试带电体时，电流经电体、电笔、人体到大地形成通电回路，只要带电体与大地之间电位差超过60V时，电笔中的氖管就发光。
图1-2低压验电器握法（a）笔式握法；（b）螺丝刀法低压验电器可作下列用途的测试：①区别电压的高低测试时可根据氖管发光的强弱来估计电压的高低。
②区别相线与零线在交流电路中，当验电器触及导线时氖管发亮的即是相线，正常的情况下，零线是不发光的。
③区别直流电和交流电交流电通过验电笔时，氖管的两个极同时发亮，直流电通过验电笔时，氖管的两个极只有一个发亮。
④识别相线碰壳用验电笔触及电机、变压器等电气设备外壳，若氖管发亮，说明该设备相线有碰壳现象。
如果壳体有良好的接地装置，氖管是不会发光的。
⑤识别相线接地用验电笔触及三相三线制星形接法的交流电时，有两根比通常稍亮，而另一根亮度较暗，则较暗的相线有接地现象，但还不太严重。
如果两根很亮，而另一根不亮，则这一相有接地现象。
在三相四线制电路中，当单相接地后，中线用验电笔测量时，也会发亮。
低压验电器的使用方法和注意事项：(1)测试带电体前，一定先要测试已知有电的电源，以检查电笔中的氖泡能否正常发光。
常用电工工具与仪表的使用
常用电工工具与仪表的使用一、试电笔使用时，必须手指触及笔尾的金属部分，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下图所示当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。
低压验电器检测的电压范围的60~500V。
注意事项：l 使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。
l 验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。
l 验电时，手指必须触及笔尾的金属体，否则带电体也会误判为非带电体。
验电时，要防止手指触及笔尖的金属部分，以免造成触电事故二、电工刀在使用电工刀时：l 不得用于带电作业，以免触电。
l 应将刀口朝外剖削，并注意避免伤及手指。
l 剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。
使用完毕，随即将刀身折进刀柄三、螺丝刀使用螺丝刀时，l 螺丝刀较大时，除大拇指、食指和中指要夹住握柄外，手掌还要顶住柄的末端以防施转时滑脱。
l 螺丝刀较小时，用大拇指和中指夹着握柄，同时用食指顶住柄的末端用力旋动。
l 螺丝刀较长时，用右手压紧手柄并转动，同时左手握住起子的中间部分（不可放在螺钉周围，以免将手划伤），以防止起子滑脱。
注意事项l 带电作业时，手不可触及螺丝刀的金属杆，以免发生触电事故。
l 作为电工，不应使用金属杆直通握柄顶部的螺丝刀。
l 为防止金属杆触到人体或邻近带电体，金属杆应套上绝缘管。
四、钢丝钳钢丝钳在电工作业时，用途广泛。
钳口可用来弯绞或钳夹导线线头；齿口可用来紧固或起松螺母；刀口可用来剪切导线或钳削导线绝缘层；侧口可用来铡切导线线芯、钢丝等较硬线材。
钢丝钳各用途的使用方法见上图所示。
注意事项l 使用前，使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。
l 在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零线、相线与相线等），以免发生短路事故。
低压安全用具及电工常用工具
1 电工进网培训讲述2010年5月28—29日、含考试低压安全用具及常用工具、电工仪表讲述内容一、电工常用基本工器具二、电工常用仪器、仪表1、万用表的使用方法及注意事项2、万用表实际操作测量四个内容3、兆欧表测量电动机绝缘电阻4、单臂电桥的使用方法及注意事项5、双臂电桥的使用方法及注意事项6、钳形电流表的使用方法及注意事项7、绝缘电阻兆欧表的使用方法及注意事项8、接地电阻表的使用方法及注意事项三、低压配电的安全工器具2010年5月2 低压安全用具及常用工具、电工仪表电工常用工具及电工仪表是进行电工作业的必备工具了解常用电工工具的结构和作用正确掌握电工常用工具及电工仪表等工具的使用是电网电工应掌握的基本技能。
一、电工常用基本工具电工常用工具是指电工维修必备的工具包括验电笔、钢丝钳、电工刀、螺钉旋具和扳手等。
维修电工使用工具进行带电操作之前必须检查绝缘套的绝缘是否良好以防止绝缘损坏发生触电事故。
一、验电笔又称试电笔是电工常用的低压试电器用它可以方便地检查低压线路和电器设备是否带电其检测电压在60---500V之间。
验电笔由氖管、2MΩ电阻、笔身和笔尖构成弹簧、氖管和电阻依次相连两端分别与金属笔尖和金属笔挂相连接。
使用时金属笔尖接触被测电路或带电体人的手指接触金属笔挂这样电路或带电体人体和大地形成导电回路。
当带电体与地之间的电压超过60V时氖管发出红色浑光表明被测体带电。
1、低压验电器可以区分火线“L”相线和地线“N”中性线或零线。
氖泡发亮时是火线即有电不亮时是地线。
2、区分交流电和直流电。
氖灯管两端附近都发亮时是交流仅一端电极附近发亮是直流。
3、判断电压高低。
一般带电体与大地间的电位差低于36V氖管不发光在60V---500V之间氖泡发光电压越高氖泡越亮。
二、钢丝钳绝缘柄钢丝钳是维修电工的必备工具。
绝缘柄耐压500V可在有电的场合下使用。
常用的规格有150mm 、175 mm、200 mm三种。
它的主要用途是剪切导线和钢丝等较硬的金属物体。
电工培训教案——常用电工工具和电工仪表的使用(1)
作用：利用喷时火焰对工件进行加热。
分类：煤油喷灯；汽油喷灯
2.2常用电工仪器仪表
一．常用电工仪器仪表的一般知识
1.电工仪表概述
电工测量任务：利用各种电工仪表，测量U、I、R、P等，以便了解和掌握电气设备的特性、运行情况等。
2.电工仪表分类
指示仪表：安装式、可携式（最广泛），将被测量指针偏转
比较仪表：直流、交流；
按使用方式分：可携式、安装式；
按准确度等级：0.1 0.2（标准表）0.5 1.0 1.5（实验测量）
2.5 5.0（工程测量）
按工作环境分：A、B、C组（不同温度、湿度条件）
按对外界磁场的防御能力分：Ⅰ、Ⅱ、Ⅲ、Ⅳ级
4.仪表符号的意义（表2.2、表2.3）
5.常用电工仪表的基本结构
外壳、标尺、面板、表头、指针、转轴等。
电工培训教案
教学单元（章节）：第二章常用电工工具和电工仪表的使用（1）
目的要求：
熟悉和掌握电工工具的作用、使用方法和注意事项；掌握电工仪表的作用、分类、选择和使用注意的问题等。
知识要点：1、各种电工工具的名称、用途和正确的使用；
2、各种电工仪表的名称、分类、用途等。
技能要点：掌握各种常用电工工具和电工仪表的正确使用方法。
教学步骤：首先介绍电工工具的种类、名称及作用，然后介绍测量仪表的相关知识。
教具及教学手段：黑板板书、4、6、7
课后分析与小结：
教学内容
板书或旁注
2.1常用电工工具及其使用
一．通用电工工具
1、螺丝刀
作用：固定或拆卸螺钉
样式：一字型，十字形；木柄，塑料柄
使用：1）木柄部分不能损坏；2）使用时手不能触及金属杆；
（2）使用前（定期）检查有无破损、断线等；
