555电路原理
555振荡电路的工作原理
555振荡电路的工作原理
555振荡电路主要由比较器、RS触发器、输出级、电源等组成，其工作原理如下：
1. 稳态初始：引脚RESET为高电平，将RS触发器复位，输出Q为低电平，输出Q为高电平。
2. 充电过程：由于电容C1放电时电压较低，触发电压(VTH)较高，此时引脚THRES为低电平。
电阻R1和电阻R2的分压作用使比较器引脚TRIG为高电平。
由于RESET引脚为高电平，RS触发器复位，Q输出为低电平，Q输出为高电平。
因此，电容C1开始充电，直到电压上升到比较器引脚THRES 的触发电压。
3. 变化过程：当电容C1充电至比较器引脚THRES的触发电压时，比较器引脚THRES变为高电平，触发比较器，使RS 触发器置位。
Q输出为高电平，Q输出为低电平。
4. 放电过程：当RS触发器置位后，引脚THRES为高电平，比较器引脚TRIG变为低电平，RS触发器保持置位状态。
电容C1开始放电，直到电压下降到比较器引脚TRIG的触发电压。
5. 变化过程：当电容C1放电至比较器引脚TRIG的触发电压时，比较器引脚TRIG变为低电平，触发比较器，使RS触发器复位。
Q输出为低电平，Q输出为高电平。
通过充放电过程的反复循环，555振荡电路产生稳定的方波或
单稳态脉冲输出。
可通过调整电阻和电容的值来改变振荡频率。

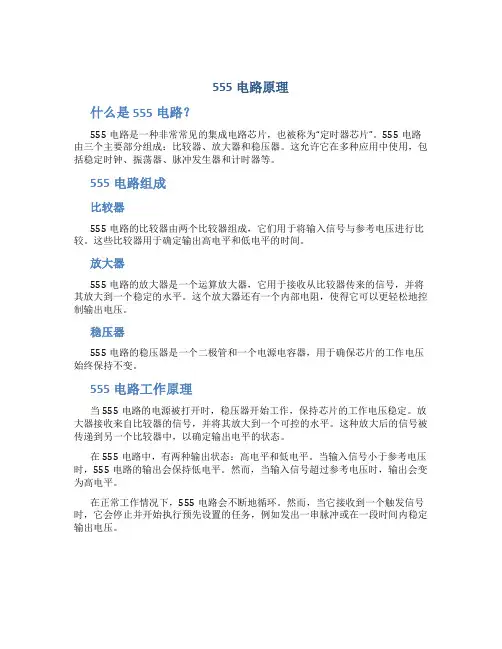

555电路原理
555电路原理什么是555电路？555电路是一种非常常见的集成电路芯片，也被称为“定时器芯片”。
555电路由三个主要部分组成：比较器、放大器和稳压器。
这允许它在多种应用中使用，包括稳定时钟、振荡器、脉冲发生器和计时器等。
555电路组成比较器555电路的比较器由两个比较器组成，它们用于将输入信号与参考电压进行比较。
这些比较器用于确定输出高电平和低电平的时间。
放大器555电路的放大器是一个运算放大器，它用于接收从比较器传来的信号，并将其放大到一个稳定的水平。
这个放大器还有一个内部电阻，使得它可以更轻松地控制输出电压。
稳压器555电路的稳压器是一个二极管和一个电源电容器，用于确保芯片的工作电压始终保持不变。
555电路工作原理当555电路的电源被打开时，稳压器开始工作，保持芯片的工作电压稳定。
放大器接收来自比较器的信号，并将其放大到一个可控的水平。
这种放大后的信号被传递到另一个比较器中，以确定输出电平的状态。
在555电路中，有两种输出状态：高电平和低电平。
当输入信号小于参考电压时，555电路的输出会保持低电平。
然而，当输入信号超过参考电压时，输出会变为高电平。
在正常工作情况下，555电路会不断地循环。
然而，当它接收到一个触发信号时，它会停止并开始执行预先设置的任务，例如发出一串脉冲或在一段时间内稳定输出电压。
应用场景稳定时钟由于555电路可以产生稳定脉冲信号，因此它可以用作稳定时钟。
当在555电路中使用被称为RC电路的电容和电阻时，可以确定脉冲的频率。
振荡器555电路也可以用作振荡器。
在这种情况下，输入信号与参考电压交替比较，使得输出信号在预定的频率和波形上振荡。
脉冲发生器555电路还可以用作脉冲发生器。
在这种情况下，555电路接收到一个触发信号，并发出一连串的脉冲。
计时器555电路还可以用作计时器。
在这种情况下，输入信号和参考电压用于设定时间，555电路会根据特定的时序开始发出信号。
从上面的内容可以看到，555电路是一种功能非常强大的集成电路芯片，可广泛应用于各种不同的应用领域。
555电路原理
555电路原理
555电路原理是一种常用的集成电路，其主要功能是产生稳定
的时序信号。
555电路原理的核心是一对比较器、一个RS触
发器和一对输出驱动器。
比较器是555电路原理的核心部分，其作用是根据输入信号的电平大小来判断输出信号的高低电平。
RS触发器是一个状态
存储器，通常由两个互补的触发器构成。
当RS触发器的S端（Set）和R端（Reset）分别接收到高电平信号时，触发器的
输出状态会相应变化。
输出驱动器则用来驱动外部负载，使得555电路原理的输出信号能够对外部设备产生影响。
555电路原理的工作原理是基于固定的参考电压和可调的阈值
电压来产生稳定的时序信号。
当输入电压超过阈值电压时，输出会由低电平变为高电平；当输入电压低于阈值电压时，输出会由高电平变为低电平。
而输入电压和阈值电压之间的差值决定了输出信号的时间周期。
555电路原理在实际应用中具有广泛的用途，例如用作定时器、频率计、脉冲发生器等。
它的简单可靠和灵活性使得它成为电子工程师常用的集成电路之一。
555时基电路工作原理
555时基电路工作原理一、概述555时基电路是一种经典的集成电路，常用于产生精确的时间延迟、频率调制和脉冲宽度调制等应用。
本文将详细介绍555时基电路的工作原理。
二、555时基电路的组成555时基电路由比较器、RS触发器、RS锁存器、RS触发器、输出驱动等组成。
其中，比较器用于比较电压，RS触发器用于存储状态，RS锁存器用于锁定状态，输出驱动用于输出信号。
三、555时基电路的工作原理1. 稳态工作当电源正常连接时，555时基电路处于稳态工作状态。
此时，比较器的两个输入端分别接收电压比较器的两个输入端分别接收电压，若电压高于2/3Vcc，则比较器输出高电平，将RS触发器的S端置高，RS锁存器的Q端置高，同时输出驱动输出低电平。
若电压低于1/3Vcc，则比较器输出低电平，将RS触发器的R端置高，RS锁存器的Q端置低，同时输出驱动输出高电平。
当电压在1/3Vcc和2/3Vcc之间时，比较器输出保持不变。
2. 触发工作当555时基电路接收到一个触发信号时，会进入触发工作状态。
触发信号可以是一个脉冲信号或者一个持续信号。
当触发信号为脉冲信号时，触发信号的下降沿将RS触发器的R端置高，RS触发器的S端保持低电平，导致RS锁存器的Q端置低，输出驱动输出高电平。
当触发信号为持续信号时，RS触发器的R端和S端都保持低电平，RS锁存器的Q端保持不变，输出驱动输出高电平。
3. 外部控制555时基电路还可以通过外部控制引脚进行控制。
当控制引脚接收到高电平时，将禁止触发信号进入，使得555时基电路处于稳态工作状态。
当控制引脚接收到低电平时，触发信号可以进入，使得555时基电路进入触发工作状态。
四、555时基电路的应用1. 时序控制：555时基电路可以用于产生精确的时间延迟，用于控制各种时序电路的工作。
2. 脉冲生成：555时基电路可以用于产生各种频率和占空比的脉冲信号，用于驱动各种脉冲设备。
3. 频率调制：555时基电路可以用于产生频率可调的方波信号，用于调制无线电信号。
555报警器电路原理
555报警器电路原理
1.电源供电部分：555芯片需要稳定的直流电源供电。
一般使用直流
电源或者电池作为电源。
这个部分的主要作用是为整个电路提供稳定的电源。
2.脉冲产生部分：这部分主要利用555定时器芯片的内部电路，产生
稳定的脉冲信号。
通过调整555芯片的电阻电容数值，可以控制脉冲的频
率和占空比。
脉冲信号的频率和占空比将决定报警器的工作特性。
3.报警信号部分：这部分根据脉冲信号的频率和占空比，产生不同的
报警信号。
当555芯片的输出端为高电平时，通过一个驱动电路控制脉冲信号驱
动一个报警装置（如蜂鸣器、发光二极管等）。
通常情况下，脉冲信号的
高电平持续时间较短，使得报警装置发出短促的报警声音或闪烁。
当555芯片的输出端为低电平时，脉冲信号消失，报警装置停止工作。
总结：555报警器电路的原理是通过调整555芯片的电阻电容数值控
制报警信号的频率和占空比，从而实现报警器的工作。
该电路基于555定
时器芯片的内部电路，通过比较器和锁存器实现脉冲信号的产生和输出。
报警信号的部分则利用脉冲信号的高低电平控制报警装置的工作。
555工作原理
555工作原理
555是一种集成电路，也被称为计时器IC或时序器。
它由8
个引脚组成，分别是电源(VCC和GND)、稳压电源(VCC和RESET)、控制电压(Control Voltage CV)、放电材料(Discharge)、晶振材料(Thresh)、输出材料(Output)。
555的工作原理如下：
1.稳压电源VCC和RESET用于提供电源和复位功能。
RESET
引脚一般接到VCC，以允许器件正常工作。
2.控制电压CV决定了555的阈值电平。
当输入电压达到该电
压时，输出状态会发生变化。
3.晶振材料Thresh和放电材料Discharge用于形成一个双稳态
触发器。
当输入电压达到阈值电平时，触发器会翻转，从而触发输出状态变化。
4.输出材料Output会根据输入信号和触发器状态来输出相应的电平。
输出可以为高电平、低电平或脉冲信号，具体取决于触发器和控制电压的设置。
5.放电材料Discharge用于将电容器充电，从而保持555的稳
定工作状态。
总而言之，555通过控制电压和触发器的状态变化，来实现各
种不同的计时和时序功能。
它被广泛应用于定时器、脉冲发生器、频率分频器等电子电路中。
555的工作原理
555的工作原理
555是一种集成电路，也被称为定时器IC。
它是一种多功能集成电路，可用于生成各种类型的定时信号、脉冲信号和波形生成。
555通常由二个比较器、一个RS触发器、一个双稳态触发器和一个电压比较器等组成。
555的工作原理十分简单。
它的工作取决于外部的电阻和电容元件。
内部的比较器将电阻和电容的充电状态与设定的阈值进行比较。
根据比较结果，555会在阈值达到或超过时触发输出，产生一个脉冲。
这个输出脉冲的宽度和频率可以通过调节电阻和电容的值来控制。
可以通过以下步骤来说明555的工作原理：
1. 充电阶段：当电源电压施加到555上时，电容开始充电，直到达到比较器的阈值电压（通常为2/3 Vcc）为止。
2. 输出触发阶段：一旦电容充电到阈值电压，比较器会将输出翻转，导致触发器的输出也翻转。
这将导致放电管的控制端拉低，电容开始放电。
3. 放电阶段：电容开始放电，直到其电压降低到比较器的触发电压（通常为1/3 Vcc）。
4. 重复循环：一旦电容电压降低到触发电压，比较器的输出再次翻转，重新开始充电阶段。
这个过程将一直循环下去，产生连续的周期性脉冲。
通过调整电阻和电容的值，可以控制脉冲的频率和宽度。
较大的电阻值或电容值将导致较长的充电和放电时间，从而降低脉冲频率。
相反，较小的电阻值或电容值将导致较短的充电和放电时间，从而增加脉冲频率。
555广泛应用于定时器、脉冲宽度调制、频率分割、频率倍增和波形生成等电子电路中。
由于其简单可靠的工作原理和丰富的功能，555已成为电子工程师和爱好者常用的集成电路之一。
555电路及原理
555电路及原理
555电路及原理介绍：
555电路是一种非常常用的集成电路，广泛应用于定时器、频
率分频器、脉宽调制电路等各种电子设备中。
它的原理基于内部比较器和外部电阻电容网络的结合。
555电路内部包含三个主要功能模块：比较器、RS触发器和
放大器。
其中比较器负责将输入的电压与内部的基准电压进行比较，并产生相应的高电平或低电平输出。
RS触发器则用于
分配输入信号，根据不同的输入进行状态转换。
放大器则用于放大输出信号，并驱动外部电路。
555电路主要的引脚包括：电源引脚VCC和GND，控制引脚TRIGGER、THRESOLD和RESET，以及输出引脚OUT和DISCHARGE。
通过对不同引脚的控制，可以实现不同的功能。
比如，通过设置TRIGGER和THRESOLD的电压分压比，可
以产生不同的输出频率；通过连接外部电阻和电容，可以实现定时器的功能。
除了基本功能外，555电路还有很多扩展应用，比如脉宽调制(PWM)、方波发生器、斜波发生器等。
这些应用利用了555
电路的稳定性和可调性，使得其具有广泛的应用价值。
总结：555电路是一种常用的集成电路，利用内部的比较器和
外部的电阻电容网络，实现各种定时、频率和脉宽的控制。
通
过对不同引脚的控制和连接外部元件，可以实现丰富的电子功能。
555电路的基本原理
555电路的基本原理555电路是一种经典的集成电路，常用于定时器、脉冲发生器和频率分频器等应用中。
它的基本原理是利用集成电路内部的比较器、RS触发器和放大器等组件，通过内部的电流源和电容元件来实现定时功能。
555电路的基本构成包括电源引脚、控制引脚、输出引脚和参考电压引脚等。
其中，电源引脚用于连接电源正负极，控制引脚用于控制电路的工作模式和参数，输出引脚用于输出电路的信号，参考电压引脚用于提供稳定的参考电压。
555电路的工作模式有三种：单稳态、多稳态和振荡器。
在单稳态模式下，555电路会产生一个固定时间长度的脉冲信号，通常用于触发其他电路的工作。
在多稳态模式下，555电路会输出两种不同稳定状态的信号，可以用于控制LED灯的闪烁等应用。
在振荡器模式下，555电路会产生连续的方波信号，用于控制电机的转速或产生音频信号等。
555电路的工作原理是基于电压比较器的工作原理。
当555电路的输入电压超过一定阈值时，比较器的输出会发生变化，从而改变RS 触发器的状态。
具体来说，当输入电压高于阈值电压时，比较器的输出将变为高电平，导致RS触发器的输出为低电平；而当输入电压低于阈值电压时，比较器的输出将变为低电平，导致RS触发器的输出为高电平。
通过改变电路中的电容充放电时间，可以实现不同的定时功能。
555电路中的电容起到了关键的作用。
在555电路的振荡器模式中，电容充电和放电的时间决定了方波信号的周期。
当电容充电到一定电压时，比较器的输出会改变，触发RS触发器的状态翻转，导致电容开始放电。
当电容放电到一定电压时，比较器的输出再次改变，RS触发器的状态再次翻转，电容开始充电。
通过不断重复充放电过程，就可以产生连续的方波信号。
除了基本的工作原理，555电路还可以通过改变电路中的电阻和电容值来调整输出信号的频率和占空比等参数。
通过调整电阻和电容的数值，可以实现不同范围内的定时功能，从几微秒到几小时不等。
总结起来，555电路是一种功能强大的集成电路，它通过内部的比较器、RS触发器和放大器等组件，配合外部的电阻和电容元件，实现了定时器、脉冲发生器和频率分频器等功能。
555电路工作原理
555电路工作原理
555电路是一种常用的集成定时器，它有多种工作模式，包括单稳态（Monostable）模式、自由运作（Astable）模式和压摆（Sawtooth）模式。
不同的电路连接方式和元件配置可以实现不同的功能。
在单稳态模式下，555电路的工作原理是根据输入的触发脉冲（Trigger）来产生一个固定时间的输出脉冲（Output）。
当输入的触发脉冲低电平到高电平时，555电路的输出会从高电平变为低电平，同时计时开始。
经过设定的时间后，输出脉冲会自动恢复为高电平。
这种工作原理常用于产生固定时间的脉冲信号。
在自由运作模式下，555电路的工作原理是通过内部的比较器和锁存放大器产生一个连续震荡的方波输出。
通过改变元件的阻值和电容的值，可以改变输出方波的频率与占空比。
这种工作原理常用于产生震荡信号和时钟信号。
在压摆模式下，555电路的工作原理是通过改变电阻的值和电容的充放电时间来实现一个可调的压摆产生器。
通过改变电阻的阻值可以调整输出波形的上升斜率、下降斜率和频率。
这种工作原理常用于产生可调的压摆信号用于测量和测试。
总之，555电路的工作原理是根据输入的触发脉冲、电阻和电容的充放电时间以及内部比较器和锁存放大器的作用来产生不同的输出信号，从而实现不同的功能。
555电路工作原理
555电路工作原理
555电路工作原理是通过内部构造的比较器、RS触发器和逻辑门组成的。
它具有两个比较电压，一个是高电平阈值电压（TH），另一个是低电平阈值电压（TL）。
当输入电压超过TH时，555的比较器输出置位，即Q输出为低电平，同时RS 触发器的S端也为低电平，导致555的控制电平为低电平。
当输入电压低于TL时，比较器输出复位，即Q输出为高电平，同时RS触发器的R端也为低电平，导致555的控制电平为高电平。
在555电路中，控制电平的变化将引起逻辑门的开关，从而通过控制输出端状态的改变来实现多种功能。
比如在555单稳态多谐振荡器中，当控制电平为高电平时，输出端会产生一个固定的脉冲宽度，并在控制电平变为低电平后保持输出状态一段时间。
而在555双稳态振荡器中，控制电平的变化可以使输出在两个稳态之间切换，形成高低电平的周期性变化。
除了上述基本的工作模式外，555电路还具有其他功能，比如可以作为计时器、频率分频器、频率锁定器等。
这是因为555引脚的灵活配置和内部各部分之间的相互作用，使得它具备了广泛的应用领域。
555时基电路原理
555时基电路原理1 555时基电路的基本概念555时基电路是一种功能强大的集成电路，由美国电子元器件公司（NEC）设计，可用于各种计时、控制和调制应用中。
由于其简单、稳定、成本低廉等优点，555时基电路在电子工程、自动控制和通信领域等广泛应用。
2 555时基电路的组成555时基电路由两部分组成，一是控制器，二是比较器。
控制器和比较器是最基本的元件，也可以称之为基本电路，它们可以完成时间延迟、分频、方波产生和脉冲宽度调制等功能。
3 555时基电路的工作原理555时基电路的工作原理相当简单，具体如下：首先，将外部电源与定时电容连接，当555时基电路接通时，会将电容充电至2/3电源电压，此时555时基电路输出高电平（通常为Vcc）。
接着，电容开始放电，当电容电压下降到1/3电源电压时，555时基电路输出低电平（通常为0V）。
此时，电容开始重新充电，不断循环，从而形成一个稳定的方波信号。
此时的输出频率取决于电容和电阻的数值。
4 555时基电路的应用举例由于555时基电路具有可靠性高、调制灵活、成本低等优点，因此在实际应用中也有广泛的应用，例如：（1）作为振荡电路，用于产生脉冲信号、方波信号及时钟信号；（2）作为稳压源，用于产生稳定的直流电压；（3）作为触发器，用于电子闹钟、定时器等应用中；（4）作为调制器，用于频率调制、脉宽调制、幅度调制等应用中。
5 555时基电路的改进随着科学技术的不断进步，人们对电子元器件的性能和功能要求也越来越高。
因此，在应用过程中，人们对原有的555时基电路进行了改进和升级，例如：（1）增加电流驱动能力，提高工作效率和速度；（2）降低耗能，提高使用寿命和可靠性；（3）增加数字控制功能，使得芯片可以与其他数字电路进行联接。
6 总结总之，555时基电路是一种非常重要的集成电路，具有广泛的应用场景和丰富的功能特点。
在今后的工作和研究中，相信会有更多的人会对其进行深入的研究和应用。
555时基电路工作原理
555时基电路工作原理概述：555时基电路是一种集成电路，常用于产生精确的时间延迟、脉冲宽度调制、频率分频和多谐振荡等应用。
本文将详细介绍555时基电路的工作原理及其相关参数和特性。
一、555时基电路的基本原理：555时基电路由比较器、RS触发器、RS锁存器和输出驱动器组成。
其基本原理如下：1. RS触发器：555时基电路的核心是一个RS触发器，由两个交叉耦合的双稳态触发器构成。
RS触发器有两个输入端(S和R)和两个输出端(Q和Q')。
当S=0，R=1时，Q=1，Q'=0；当S=1，R=0时，Q=0，Q'=1；当S=0，R=0时，Q和Q'保持原状态。
2. 比较器：555时基电路的比较器用于将输入电压与内部参考电压进行比较，以确定RS触发器的状态。
3. RS锁存器：555时基电路的RS锁存器用于锁存RS触发器的状态，以保持输出稳定。
4. 输出驱动器：555时基电路的输出驱动器将RS触发器的状态转换为输出信号。
二、555时基电路的工作模式：555时基电路有三种基本工作模式：单稳态触发器模式、自由运行多谐振荡模式和单稳态触发器与多谐振荡器混合模式。
1. 单稳态触发器模式(Monostable mode)：在单稳态触发器模式下，555时基电路可以产生一个精确的时间延迟脉冲。
当输入一个触发脉冲时，输出会在一定时间后保持高电平，然后恢复为低电平。
这个时间延迟由外部电容和电阻决定。
具体工作原理如下：- 当触发脉冲输入时，555时基电路的RS触发器被置于SET状态，输出Q=1，Q'=0。
- 同时，电容开始充电，电压逐渐增加。
- 当电容电压达到2/3 Vcc时，比较器检测到这个电压并将RS触发器置于RESET状态，输出Q=0，Q'=1。
- 输出保持在RESET状态直到电容电压通过外部电阻放电至1/3 Vcc。
- 一旦电容电压低于1/3 Vcc，RS触发器恢复到SET状态，输出Q=1，Q'=0，完成一个脉冲输出。
555时基电路工作原理
555时基电路工作原理一、引言555时基电路是一种非常常用的集成电路，广泛应用于各种电子设备中。
本文将详细介绍555时基电路的工作原理，包括电路结构、工作模式和时序图等内容。
二、电路结构555时基电路由比较器、RS触发器、电压比较器和输出级组成。
其中，比较器用于产生方波信号，RS触发器用于控制比较器的状态，电压比较器用于判断电压的高低，输出级用于输出方波信号。
三、工作模式555时基电路有三种工作模式：单稳态、自由运行和双稳态。
1. 单稳态在单稳态模式下，当触发端(TRIG)的电平由低变高时，RS触发器的输出Q反转为高电平，导致比较器的输出变为低电平，输出级输出一个低电平脉冲。
当输入端复位端(RST)的电平由低变高时，RS触发器的输出Q反转为低电平，导致比较器的输出变为高电平，输出级输出一个高电平脉冲。
2. 自由运行在自由运行模式下，TRIG和RST端都不连接外部信号，RS触发器的输出Q 始终保持高电平或低电平，比较器的输出也相应保持高电平或低电平，输出级输出一个连续的方波信号。
3. 双稳态在双稳态模式下，TRIG和RST端都连接外部信号，当TRIG端的电平由低变高时，RS触发器的输出Q反转为高电平，导致比较器的输出变为低电平，输出级输出一个低电平脉冲。
当RST端的电平由低变高时，RS触发器的输出Q反转为低电平，导致比较器的输出变为高电平，输出级输出一个高电平脉冲。
四、时序图根据不同的工作模式，555时基电路的时序图也有所不同。
在单稳态模式下，时序图显示了TRIG和RST信号的变化以及输出方波信号的脉冲宽度。
在自由运行模式下，时序图显示了连续方波信号的频率和占空比。
在双稳态模式下，时序图显示了TRIG和RST信号的变化以及输出方波信号的脉冲宽度。
五、应用领域555时基电路由于其简单可靠的特性，在各种电子设备中得到了广泛的应用。
它可以用作频率发生器、脉冲宽度调制器、定时器、脉冲延时器等。
例如，它可以用于控制电子钟的时钟信号、驱动LED的闪烁频率、产生脉冲信号用于触发其他电路等。
555电路原理
555电路原理
555电路是一种集成电路，常用于脉冲发生、计时、频率测量、波形整形、脉冲宽度调制等各种应用。
它由两个比较器、一个RS触发器、一个电压比较器和一个输出级组成。
555电路的工作原理非常简单，但却可以实现多种功能，因此被广泛应用于电子设备中。
首先，我们来看555电路的基本工作原理。
555电路的工作原理是基于电容充放电的原理。
当555电路处于稳定状态时，电容C1上储存的电荷为0，此时输出端为低电平。
当输入端的触发电平达到2/3的电源电压时，输出端将瞬间变为高电平，电容C1开始充电。
当电容C1上的电压达到1/3的电源电压时，输出端将瞬间变为低电平，电容C1开始放电。
如此循环往复，形成一个稳定的方波输出。
在实际应用中，555电路可以通过改变电容C1和电阻R1、R2的数值来调整输出脉冲的频率和占空比。
此外，通过改变输入端的触发电平和控制端的电压，还可以实现不同的功能，如延时触发、单稳态触发等。
555电路还可以通过外接元件实现更多的功能。
例如，通过接入一个二极管和一个电容，可以实现脉冲宽度调制功能；通过接入一个电位器和一个电容，可以实现可调的方波发生器；通过接入一个电位器和一个电阻，可以实现可调的延时触发器等。
总之，555电路是一种功能强大、应用广泛的集成电路。
它不仅可以实现基本的脉冲发生和计时功能，还可以通过外接元件实现更多的功能，满足各种电子设备的需求。
因此，掌握555电路的工作原理和应用技巧对于电子爱好者和工程师来说都是非常重要的。
希望本文能够对读者有所帮助，谢谢阅读！。
555时基电路工作原理
555时基电路工作原理一、引言555时基电路是一种常用的集成电路，广泛应用于定时、脉冲和振荡等电子设备中。
本文将详细介绍555时基电路的工作原理。
二、555时基电路的基本结构555时基电路由比较器、RS触发器、RS锁存器和输出级组成。
其中，比较器用于比较输入电压与参考电压，RS触发器用于产生输出脉冲，RS锁存器用于锁存输出状态，输出级用于放大输出信号。
三、555时基电路的工作原理1. RS触发器工作原理555时基电路中的RS触发器是由两个交叉耦合的双稳态触发器构成。
其中一个触发器作为SET端，另一个触发器作为RESET端。
输入电压通过SET和RESET端的控制，触发器的输出状态发生变化。
2. RS锁存器工作原理555时基电路中的RS锁存器由两个交叉耦合的NAND门构成。
其中一个NAND门的输出连接到另一个NAND门的输入，形成正反馈回路。
输入电压通过控制两个NAND门的输入，锁存器的输出状态保持不变。
3. 比较器工作原理555时基电路中的比较器用于比较输入电压与参考电压。
当输入电压大于参考电压时，比较器输出高电平；当输入电压小于参考电压时，比较器输出低电平。
4. 输出级工作原理555时基电路中的输出级由双稳态触发器和放大器构成。
当RS触发器的输出状态发生变化时，输出级的放大器放大输出信号，并输出给外部电路。
四、555时基电路的工作模式1. 单稳态模式在单稳态模式下，555时基电路在接收到触发信号后，输出一个固定宽度的脉冲。
通过调节电阻和电容的数值，可以控制脉冲的宽度。
2. 延时模式在延时模式下，555时基电路在接收到触发信号后，输出一个持续时间可调的脉冲。
通过调节电阻和电容的数值，可以控制脉冲的持续时间。
3. 振荡模式在振荡模式下，555时基电路自身产生周期性的脉冲信号。
通过调节电阻和电容的数值，可以控制脉冲的频率和占空比。
五、555时基电路的应用领域555时基电路广泛应用于各种定时、脉冲和振荡的电子设备中，如计时器、闪光灯、报警器、电子钟等。
555电路的原理
555电路的原理
555电路是一种常用的集成电路，由比较器、RS触发器和电压比较器组成。
其基本原理如下：
1. 比较器：555电路中的比较器用于进行电压比较。
它由两个输入端和一个输出端组成。
当两个输入电压相等时，输出为低电平；当两个输入电压不相等时，输出为高电平。
2. RS触发器：555电路中的RS触发器用于存储输入信号。
它由两个交叉连接的非门组成。
当R端（复位端）输入低电平时，触发器的Q端输出高电平；当S端（设置端）输入低电平时，触发器的Q端输出低电平。
3. 电压比较器：555电路中的电压比较器用于控制输出信号的状态。
它由一个比较器和一个电压参考器组成。
当比较器输出高电平时，输出为低电平；当比较器输出低电平时，输出为高电平。
555电路的工作原理如下：
1. 在初始状态下，555电路的触发器处于复位状态，输出为低电平；
2. 当输入信号产生一个触发脉冲时，触发器的状态被设置，输出变为高电平；
3. 同时，电压比较器监测电压是否达到设定阈值，如果达到，则输出低电平，触发器的状态被复位，输出变为低电平；
4. 555电路中还有一组电容和电阻用于调节输出脉冲的频率和
占空比。
总结起来，555电路通过比较器、RS触发器和电压比较器的协同工作，实现了输入信号的存储和输出脉冲的控制。
它在电子领域中被广泛应用于定时器、频率发生器和PWM调光等电路设计中。
555时基电路工作原理
555时基电路工作原理一、概述555时基电路是一种常用的集成电路，广泛应用于计时、频率测量、脉冲调制、脉冲宽度调制等领域。
本文将详细介绍555时基电路的工作原理。
二、555时基电路的组成555时基电路由比较器、RS触发器、RS锁存器、放大器和电压稳压器等组成。
1. 比较器：用于比较输入电压与参考电压的大小，并输出高电平或低电平信号。
2. RS触发器：由两个交叉耦合的双稳态触发器构成，用于存储和传输信号。
3. RS锁存器：通过使RS触发器的S端和R端同时为高电平或低电平，将RS触发器锁定在某一状态。
4. 放大器：用于放大电压信号。
5. 电压稳压器：用于稳定输入电压。
三、555时基电路的工作原理555时基电路的工作原理可以简单分为两个阶段：充电阶段和放电阶段。
1. 充电阶段当555时基电路的触发端(TRIG)接收到一个低电平信号时，RS锁存器的S端和R端同时为低电平，RS触发器的Q端为高电平，Q'端为低电平。
此时，比较器的输出为高电平，放大器输出为低电平，控制电压稳压器输出高电平，使电容开始充电。
2. 放电阶段当电容充电至2/3的电压时，比较器的输出由高电平变为低电平，放大器输出由低电平变为高电平，控制电压稳压器输出低电平，使电容开始放电。
直到电容放电至1/3的电压，比较器的输出再次变为高电平，放大器输出变为低电平，控制电压稳压器输出高电平，电容再次开始充电。
如此循环，形成稳定的方波输出。
四、555时基电路的参数计算1. 频率计算555时基电路的频率可以通过以下公式计算：频率 = 1.44 / ((R1 + 2 * R2) * C)其中，R1和R2为电阻值，C为电容值。
2. 占空比计算555时基电路的占空比可以通过以下公式计算：占空比 = (R1 + R2) / (R1 + 2 * R2)其中，R1和R2为电阻值。
五、应用案例555时基电路可以应用于多种电子设备中，以下是其中几个常见的应用案例：1. 脉冲发生器：通过调整电阻和电容的值，可以产生不同频率和占空比的脉冲信号。
555电路原理
555电路原理（一）555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
（二）555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S 触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
555电路原理
（一）555芯片引脚图及引脚描述
555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；
2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
（二）555集成电路的框图及工作原理
555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
555芯片管脚介绍
555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(V o)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
图2 555集成电路封装图
我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS端悬空。
另外还有复位端MR，控制电压端Vc，电源端VDD和
地端GND。
这个特殊的触发器有两个特点：
(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s 即触发端(TR)则要求低电乎;
(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD 是高电平1，<1/3VDD是低电平0。
如果在控制端(Vc)上控制电压Vc时，这时上触发电平就变成Vc值，下触发电平就变成1/2Vc值，可见改变控制端的控制电压值就可以改变上下触发电平值。
它的功能表见图3(B)所示。
图3 555电路等效R—S触发器
555集成电路有双极型和CMOS型两种。
CMOS型的优点是功耗低、电源电压低、输入阻抗高，但输出功率较小，输出驱动电流只有几毫安。
双极型的优点是输出功率大，驱动电流达200毫安，其他指标则不如CMOS型的。
（三）典型应用电路
555的应用电路很多，只要改变555集成电路的外部附加电路，就可以构成几百种应用电路，大体上可分为555单稳、555双稳及555无稳(即振荡器)三类。
1. 555单稳电路
单稳电路有一个稳态和一个暂稳态，是利用电容的充放电形成暂稳态的，因此它的输入端都带有定时电阻和定时电容，常见的555单稳电路有两种：
1)人工启动型
将555电路的6、2脚并接起来接在RC定时电路上，在定时电容CT，两端接按钮开关SB，就成为人工启动型555单稳电路，如图4(a)所示，用等效触发器替代555，并略去与单稳工作无关的部分后见图4(b)所示，下面分析它的工作原理：
稳态：接上电源后，电容CT很快充电到VDD，从图4(b)看到，触发器输入R=1，S=1，从功能表看到输出V o=0，这是它的稳态。
暂稳态：按下开关SB，CT上电荷很快放到零，相当于触发器输入R=0，S=0，输出立即翻转成Vo=l，暂稳态开始。
开关放开后，电源又向CT充电，经过时间TD后，CT上电压上升到>2/3VDD时，输出又翻转成V o=O，暂稳态结束。
TD就是单稳电路的定时时间或延时时间，它和定时电阻RT和定时电容CT的值有关：TD=1.1RTCT。
图4人工启动型555单稳电路
2)脉冲启动型
将555电路的6、7脚并接起来接在定时电容CT上，用2脚作输入就成为脉冲启动型单稳电路，如图5(a)所示，电路的2脚平时接高电平，当输入接低电平或输入负脉冲时才启动电路，用等效触发器替代555后见图5 6)所示，下面分析它的工作原理：稳态：接上电源后，R=1，S=1，输出V o=0，DIS端接地，CT上的电压为0即R=0，输出仍保持Vo=0，这是它的稳态。
暂稳态：输入负脉冲后，输入S=0，输出立即翻转成Vo=1，DIS端开路，电源通过RT 向CT充电，暂稳态开始。
经过时间TD后，CT上电压上升到>2/3VDD时，输入又成为R=1，
S=1，这时负脉冲已经消失，输出又翻转成V o=0，暂稳态结束。
这时内部放电开关接通，DIS端接地，CT上电荷很快放到零，为下一次定时控制作准备。
电路的定时时间TD=1.1RTCT。
这两种单稳电路常用作定时延时控制。
图5脉冲启动型单稳电路
2. 555双稳电路
常见的555双稳电路有两种：
1)R-S触发器型双稳
将555电路的6、2脚作为两个控制输入端，7端不用，就成为一个R-S触发器。
注意两个输入端的触发电平和阈值电压不同，如图6(a)所示，有时可能只有一个控制端，这时另外一个控制端要设法接死，根据电路要求可以把R端接到电源端，如图6(b)所示，也可以把S接地，用R端作输入。
有两个输入端的双稳电路常用作电机调速、电源上下限告警等用途。
有一个输入端的双稳电路作为单端比较器用于各种检测电路。
图6 555构成R-S触发器
2)施密特触发器型双稳
将555电路的6、2脚并接起来接成只有一个输入端的触发器，如图7(a)所示，这个触发器输出电压和输入电压的关系是一个长方形的回线形，如图7(b)所示，从曲线可知，当输入V1=0时输出Vo=1，当输入电压从0上升到>2/3VDD后，Vo翻转成0，当输入电压从最高值下降到<1/3VDD后，V o又翻转成1。
由于它的输入有两个不同的阈值电压，所以，这种电路常用于电子开关，各种控制电路、波形的变换和整形，如图8所示。
图7 555构成施密特触发器
图8波形的变换和整形
3. 555振荡器电路(无稳电路)
由555定时器构成的多谐振荡器如图9(a)所示，其工作波形见图9(b)。
接通电源后，电源VDD通过R1和R2对电容C充电，当Uc<1/3VDD时，振荡器输出V o=1，放电管截止。
当Uc充电到≥2/3VDD后，振荡器输出Vo翻转成0，此时放电管导通，使放电端(DIS)接地，电容C通过R2对地放电，使Uc下降。
当Uc下降到≤1/3VDD后，振荡器输出Vo又翻转成1，此时放电管又截止，使放电端(DIS)不接地，电源VDD通过R1和R2又对电容C充电，又使Uc从1/3VDD上升到2/3VDD,触发器又发生翻转，如此周而复始，从而在输出端V o得到连续变化的振荡脉冲波形。
脉冲宽度TL≈0.7R2C，由电容C 放电时间决定；TH=0.7(R1+R2)C，由电容C充电时间决定，脉冲周期T≈TH+TL。
图9 555构成多谐振荡器
上面仅讨论了由555定时器构成的几种典型应用实例。
实际上，由于555定时器灵敏度高，功能灵活，因而在电子电路中获得广泛应用。
