实验一 FPGA VHDL四选一数据选择器的设计

实验一四选一数据选择器的设计

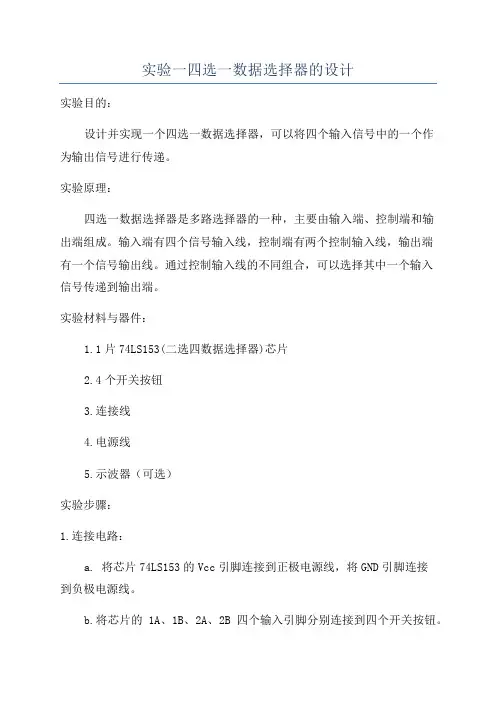

实验一四选一数据选择器的设计实验目的：设计并实现一个四选一数据选择器，可以将四个输入信号中的一个作为输出信号进行传递。

实验原理：四选一数据选择器是多路选择器的一种，主要由输入端、控制端和输出端组成。

输入端有四个信号输入线，控制端有两个控制输入线，输出端有一个信号输出线。

通过控制输入线的不同组合，可以选择其中一个输入信号传递到输出端。

实验材料与器件：1.1片74LS153(二选四数据选择器)芯片2.4个开关按钮3.连接线4.电源线5.示波器（可选）实验步骤：1.连接电路：a. 将芯片74LS153的Vcc引脚连接到正极电源线，将GND引脚连接到负极电源线。

b.将芯片的1A、1B、2A、2B四个输入引脚分别连接到四个开关按钮。

c.将芯片的S0、S1两个控制输入引脚分别连接到两个控制开关按钮。

d.将芯片的Y输出引脚连接到输出信号线。

e.将电源线接入电源插座，通电。

2.设置控制输入：a.初始状态下，所有控制输入引脚都为低电平状态。

b.可以通过控制两个开关按钮的开关状态来改变控制输入引脚的电平。

3.输出结果观测：a.打开示波器，将其输入端连接到芯片的输出引脚，设置为观测模式。

b.通过改变控制输入的电平状态，可以选择不同的输入信号进行输出。

c.观察示波器上的输出信号波形，确保输出信号与选择的输入信号一致。

4.实验记录：a.记录不同控制输入状态下的输入信号及输出信号。

b.通过对比观测结果，验证芯片的正常工作。

实验注意事项：1.连接电路时，注意电源接线正确，避免短路或电路损坏。

2.实验过程中操作电路和仪器时，保持手部干燥，并确保安全。

3.实验完成后，关闭电源，将电路和仪器恢复原状，并整理实验记录。

4.若没有示波器，可以通过观察输出信号线连接的LED灯的亮灭来判断输出信号的状态。

实验结果与讨论：在实验中，我们设计并实现了一个四选一数据选择器，并通过改变控制输入的电平状态来选择不同的输入信号进行输出。

通过观察观测结果，我们可以发现当控制输入引脚的电平状态为低-低时，选择1A作为输出；当为低-高时，选择1B作为输出；当为高-低时，选择2A作为输出；当为高-高时，选择2B作为输出。

4选1多路选择器VHDL语言设计

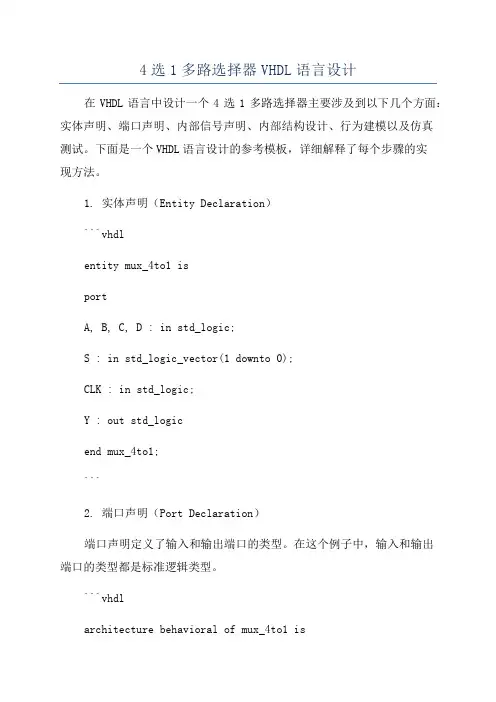

4选1多路选择器VHDL语言设计在VHDL语言中设计一个4选1多路选择器主要涉及到以下几个方面：实体声明、端口声明、内部信号声明、内部结构设计、行为建模以及仿真测试。

下面是一个VHDL语言设计的参考模板，详细解释了每个步骤的实现方法。

1. 实体声明（Entity Declaration）```vhdlentity mux_4to1 isportA, B, C, D : in std_logic;S : in std_logic_vector(1 downto 0);CLK : in std_logic;Y : out std_logicend mux_4to1;```2. 端口声明（Port Declaration）端口声明定义了输入和输出端口的类型。

在这个例子中，输入和输出端口的类型都是标准逻辑类型。

```vhdlarchitecture behavioral of mux_4to1 issignal input_mux : std_logic_vector(3 downto 0);beginA <= input_mux(0);B <= input_mux(1);C <= input_mux(2);D <= input_mux(3);end behavioral;```3. 内部信号声明（Internal Signal Declaration）内部信号声明是为了辅助模块内的信号传输和处理。

在这个例子中，我们需要声明一个内部信号来保存选择信号S对应的多路选择器输入信号。

```vhdlarchitecture behavioral of mux_4to1 issignal input_mux : std_logic_vector(3 downto 0);signal mux_out : std_logic;beginA <= input_mux(0);B <= input_mux(1);C <= input_mux(2);D <= input_mux(3);end behavioral;```4. 内部结构设计（Internal Structure Design）内部结构设计定义了多路选择器的逻辑结构。

VHDL语言设计4选1多路选择器讲解学习

V H D L语言设计4选1多路选择器4选1多路选择器的VHDL描述要求：THEN语句和CASE语句实现4选1多路选择器，其中选择控制信号s1和s0的数据类型为STD_LOGIC_VECTOR;当s1=‟0‟,s0=‟0‟；s1=‟0‟,s0=‟1‟；s1=‟1‟,s0=‟0‟和s1=‟1‟,s0=‟1‟时,分别执行y<=a、y<=b、y<=c、y<=d。

一、解法1：用IF_THEN语句实现4选1多路选择器（1）程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;s0: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE if_mux41 OF mux41 ISSIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0);--定义标准逻辑位矢量数据BEGINs0s1<=s1&s0; --s1相并s0,即s1与s0并置操作PROCESS(s0s1,a,b,c,d)BEGINIF s0s1 = "00" THEN y <= a;ELSIF s0s1 = "01" THEN y <= b;ELSIF s0s1 = "10" THEN y <= c;ELSE y <= d;END IF;END PROCESS;END ARCHITECTURE if_mux41;(2)编译的结果如下：编译报告：二、解法2：用CASE语句实现4选1多路选择器（1）程序:LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;s0: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE case_mux41 OF mux41 ISSIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0);--定义标准逻辑位矢量数据类型BEGINs0s1<=s1&s0; --s1相并s0,即s1与s0并置操作PROCESS(s0s1,a,b,c,d)BEGINCASE s0s1 IS --类似于真值表的case语句WHEN "00" => y <= a;WHEN "01" => y <= b;WHEN "10" => y <= c;WHEN "11" => y <= d;WHEN OTHERS =>NULL ;END CASE;END PROCESS;END case_mux41;（2）编译结果：编译报告：。

基于FPGA实现四选一选择器的设计

基于FPGA实现四选一选择器的设计摘要本文是基于FPGA的四选一选择器的设计：基于FPGA在数据选择方面的优势，把FPGA作为选择器的控制核心；主要研究如下：软件部分——四选一选择器程序。

针对数据选择器的设计，对FPGA进行了型号选择，使用VHDL语言在型号FLEX10K/20RC208-4上编写了四选一选择器的程序，通过使能端的控制，从而达到四选一的功能。

硬件部分——使用protel画出原理图并作出PCB板。

本设计采用了单八路模拟开关CD4051，通过输入端的控制，选择一路信号，通过ADC0804模数转化，输出8路信号给FLEX10K/20RC208-4，经FLEX10K/20RC208-4处理后，接TCL7528后，将数字信号转换为模拟信号并输出。

本文通过软件和硬件的两个方面的设计，实现了四选一选择器的功能。

关键词：FPGA ；VHDL ；PROTEL ；选择器内蒙古科技大学毕业设计说明书（毕业论文）FPGA implementation based on four selected design of a selectorAbstrateThis article is based on a choice selection of four FPGA Design: FPGA-based data selection in the advantages of the FPGA as a selector control center; main research are as follows:Software parts - 4 election a choice program. Design for data selection, model selection on the FPGA, using the VHDL language in the model FLEX10K/20RC208-4 four selected to write a program selector, by enabling the client to control, so as to achieve a function of four elections.Hardware - protel schematic drawing and make a PCB board. This design uses a single eight-way analog switches CD4051, through the control input, select the way the signal, ADC0804 module through the transformation of the output signal 8 to FLEX10K/20RC208-4, by FLEX10K/20RC208-4 treatment, then TCL7528, will digital signal is converted to analog signals and output.In this paper, two aspects of hardware and software design, implementation, choose one of four selector functions.Keywords: FPGA ; VHDL ; ROTEL ; selectorI目录摘要 .............................................................................................................................................. Abstrate (I)第一章绪论 01.1 FPGA简介 01.1.1 FPGA发展现状 01.1.2 FPGA的发展趋势 (1)1.1.3 FPGA基本结构 (1)1.1.4 FPGA的特点 (3)1.1.5 FPGA选型 (4)1.1.6 FPGA设计原则 (5)1.2本论文研究的主要内容 (6)第二章FPGA芯片设计 (7)2.1 BTYG-EDA实验开发系统简介 (7)2.1.1 BTYG-EDA实验开发系统特点 (7)2.1.2 BTYG-EDA实验开发系统资源介绍 (7)2.1.3 主芯片引脚和外部硬件连接关系 (7)2.2 FLEX10K/20RC208-4 (11)2.3 本章小结 (13)第三章MAX+plus II软件和VHDL语言――软件部分 (14)3.1 MAX+plus II开发软件 (14)3.1.1 MAX+plus II功能特点 (14)3.1.2 MAX+plus II系统要求 (15)3.1.3 MAX+plus II设计流程 (15)3.2 VHDL语言简介 (18)3.2.1 VHDL基本介绍 (18)3.2.2 VHDL语言的特点 (19)3.2.3 VHDL系统优势 (20)II内蒙古科技大学毕业设计说明书（毕业论文）3.2.4 VHDL程序基本结构 (20)3.3 MAX十plus II中硬件描述语言输入的设计过程 (21)3.3.1 输入VHDL文件 (21)3.3.2 将文件指定为设计项目 (21)3.3.3 项目编译 (22)3.3.4 项目仿真 (22)3.4 程序仿真介绍及仿真图 (22)3.5本章小结 (24)第四章protel99——硬件部分 (25)4.1 protel简介 (25)4.1.1 Protel99SE的功能特点 (25)4.1.2 用Protel99SE进行电路设计的步骤 (26)4.2 四选一选择器的原理图及各元件介绍 (26)4.3 本章小结 (33)第五章总结与展望 (34)5.1 取得的成果 (34)5.2 工作展望 (34)参考文献 (35)附录A (36)附录B (37)致谢 (39)III第一章绪论1.1 FPGA简介1.1.1 FPGA发展现状当今社会是数字化的社会，是数字集成电路广泛应用的社会，数字集成电路本身在不断地进行更新换代。

EDA技术-VHDL-四选一数据选择器程序设计与仿真实验

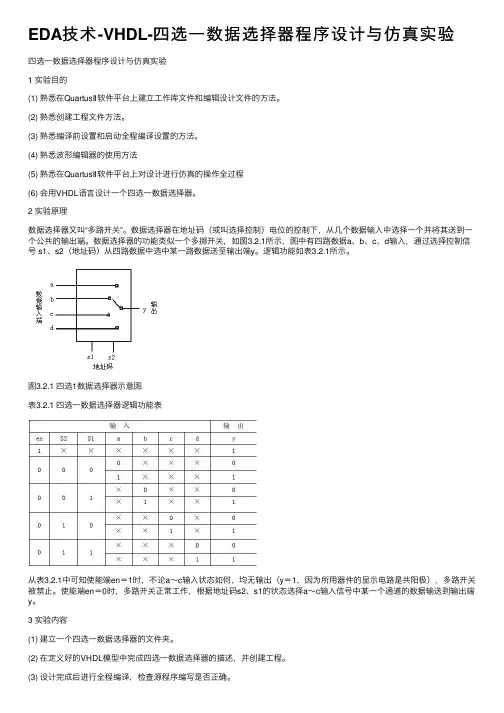

EDA技术-VHDL-四选⼀数据选择器程序设计与仿真实验四选⼀数据选择器程序设计与仿真实验1 实验⽬的(1) 熟悉在QuartusⅡ软件平台上建⽴⼯作库⽂件和编辑设计⽂件的⽅法。

(2) 熟悉创建⼯程⽂件⽅法。

(3) 熟悉编译前设置和启动全程编译设置的⽅法。

(4) 熟悉波形编辑器的使⽤⽅法(5) 熟悉在QuartusⅡ软件平台上对设计进⾏仿真的操作全过程(6) 会⽤VHDL语⾔设计⼀个四选⼀数据选择器。

2 实验原理数据选择器⼜叫“多路开关”。

数据选择器在地址码（或叫选择控制）电位的控制下，从⼏个数据输⼊中选择⼀个并将其送到⼀个公共的输出端。

数据选择器的功能类似⼀个多掷开关，如图3.2.1所⽰，图中有四路数据a、b、c、d输⼊，通过选择控制信号 s1、s2（地址码）从四路数据中选中某⼀路数据送⾄输出端y。

逻辑功能如表3.2.1所⽰。

图3.2.1 四选1数据选择器⽰意图表3.2.1 四选⼀数据选择器逻辑功能表从表3.2.1中可知使能端en＝1时，不论a～c输⼊状态如何，均⽆输出（y＝1，因为所⽤器件的显⽰电路是共阳极），多路开关被禁⽌。

使能端en＝0时，多路开关正常⼯作，根据地址码s2、s1的状态选择a～c输⼊信号中某⼀个通道的数据输送到输出端y。

3 实验内容(1) 建⽴⼀个四选⼀数据选择器的⽂件夹。

(2) 在定义好的VHDL模型中完成四选⼀数据选择器的描述，并创建⼯程。

(3) 设计完成后进⾏全程编译，检查源程序编写是否正确。

(4) 建⽴波形编辑⽂件并对输⼊波形进⾏编辑。

(5) 启动仿真器进⾏仿真，并分析仿真结果。

4 实验预习与思考(1) 进⼀步学习在QuartusⅡ软件平台上建⽴⼯作库⽂件和编辑设计⽂件的⽅法。

(2) 进⼀步学习建⽴波形编辑器⽂件编辑输⼊波形的⽅法。

(3) VHDL语⾔的结构体在整个程序中起什么作⽤。

5 VHDL仿真实验（1）新建⼀个⽂件夹。

本例中⽂件夹名为mux。

（2）输⼊源程序，打开计算机桌⾯上图标。

基于fpga的四选一数据选择器和一位全加器的设计

ENTITY mux21 ISPORT(A,B,S : IN BIT;Y : OUT BIT);END ENTITY mux21;ARCHITECTURE one OF mux21 ISBEGINY <= A WHEN S= '0' ELSE B;END ARCHITECTURE one;ENTITY xor2 ISport(a,b : in bit;c : out BIT);end entity xor2;ARCHITECTURE one OF xor2 ISbeginc <= '0' when a=b else '1' ;end ARCHITECTURE one;ENTITY mux41 ISPORT(A,B,C,D,S1,S2 : IN BIT;Y : OUT BIT);END ENTITY mux41;ARCHITECTURE ons OF mux41 IS COMPONENT mux21PORT(A,B,S : IN BIT;Y : OUT BIT);END COMPONENT;COMPONENT xor2port(a,b : in bit;c : out bit);END COMPONENT;SIGNAL d1,e,f : bit ;BEGINu1 : mux21 PORT MAP(A=>A,B=>B,S=>S1,Y=>e); u2 : mux21 PORT MAP(A=>C,B=>D,S=>S2,Y=>f); u3 : xor2 PORT MAP(a=>S1,b=>S2,c=>d1);u4 : mux21 PORT MAP(A=>e,B=>f,S=>d1,Y=>Y); END ARCHITECTURE ons;（四选一）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY h_adder ISPORT(A,B : IN STD_LOGIC;CO,SO : OUT STD_LOGIC);END ENTITY h_adder;ARCHITECTURE fh1 OF h_adder ISBEGINSO <= NOT(A XOR (NOT B));CO <= A AND B;END ARCHITECTURE fh1;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY or2a ISPORT(a,b : IN STD_LOGIC;c : OUT STD_LOGIC);END ENTITY or2a;ARCHITECTURE one OF or2a ISBEGINc <= a OR b;END ARCHITECTURE one;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY f_adder ISPORT(ain,bin,cin : IN STD_LOGIC;cout,sum : OUT STD_LOGIC);END ENTITY f_adder;ARCHITECTURE fd1 OF f_adder ISCOMPONENT h_adderPORT(A,B : IN STD_LOGIC;CO,SO : OUT STD_LOGIC);END COMPONENT;COMPONENT or2aPORT(a,b : IN STD_LOGIC;c : OUT STD_LOGIC);END COMPONENT;SIGNAL d,e,f : STD_LOGIC;BEGINu1 : h_adder PORT MAP(A=>ain, B=>bin, CO=>d, SO=>e); u2 : h_adder PORT MAP(A=>e, B=>cin, CO=>f, SO=>sum); u3 : or2a PORT MAP(a=>d, b=>f, c=>cout);END ARCHITECTURE fd1;LIBRARY IEEE;（一位全加器）。

实验一四选一数据选择器的设计

实验⼀四选⼀数据选择器的设计实验⼀四选⼀数据选择器的设计⼀、实验⽬的1、熟悉Quartus II软件的使⽤。

2、了解数据选择器的⼯作原理。

3、熟悉EDA开发的基本流程。

⼆、实验原理及内容实验原理数据选择器在实际中得到了⼴泛的应⽤，尤其是在通信中为了利⽤多路信号中的⼀路，可以采⽤数据选择器进⾏选择再对该路信号加以利⽤。

从多路输⼊信号中选择其中⼀路进⾏输出的电路称为数据选择器。

或：在地址信号控制下，从多路输⼊信息中选择其中的某⼀路信息作为输出的电路称为数据选择器。

数据选择器⼜叫多路选择器，简称MUX。

4选1数据选择器：（1）原理框图：如右图。

D0 、D1、D2、D3 ：输⼊数据A1 、A0 ：地址变量由地址码决定从４路输⼊中选择哪１路输出。

（2）真值表如下图：（3）逻辑图数据选择器的原理⽐较简单，⾸先必须设置⼀个选择标志信号，⽬的就是为了从多路信号中选择所需要的⼀路信号，选择标志信号的⼀种状态对应着⼀路信号。

在应⽤中，设置⼀定的选择标志信号状态即可得到相应的某⼀路信号。

这就是数据选择器的实现原理。

实验内容1、分别采⽤原理图和VHDL语⾔的形式设计4选1数据选择器2、对所涉及的电路进⾏编译及正确的仿真。

三、实验条件Quartus II实验环境四、实验与仿真原理图：D0 、D1、D2、D3 ：输⼊数据A1 、A0 ：地址变量由地址码决定从４路输⼊中选择哪１路输出。

（2）真值表如下图：仿真结果：St为功能端。

当st=1时y=0；当st=0时选择器才开始⼯作。

当a1a0=00时y=d0 a1a0=01时y=d1a1a0=10 时y=d2a1a0=11时y=d3完成了四选⼀的功能。

Vhdl编码：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity mux4 isport(a0,a1,a2,a3:in std_logic;s:in std_logic_vector(1 downto 0);y:out std_logic);end mux4;architecture archmux of mux4 isbeginy<=a0 when s="00" elsea1 when s="01" elsea2 when s="10" elsea3;end archmux;仿真：当s=0时y=a1；当s=1时y=a1；当s=2时y=a2；当s=3时y=a3 。

VHDL语言设计四选一选择器

课程: 数字逻辑与数字系统VHDL语言设计四选一选择器实验报告系：电子信息与计算机科学系专业：自动化班级：文自112—2班姓名：桑*超学号： 2011905192**指导教师：徐红霞学年学期：2012-2013学年（第一学期）2012年12月15日姓名: 桑*超班级: 文自112-2班学号: 2011905192** 试验: VHDL语言设计日期:2012.12.15 指导老师: 徐洪霞一、实验报告的名称: VHDL语言设计二、本次实验的目的:1.掌握VHDL 语言的设计技巧2.用VHDL语言设计四选一选择器三、设计过程:1.工程编译源：用VHDL语言编程。

2.功能仿真：将功能编译后的结果进行仿真。

3.引脚锁定:将个信号按要求分配到相应引脚.4.物理实现：将结果下载到所悬着的器件中四、写出源程序,画出防真波形图.library ieee;use ieee.std_logic_1164.all;entity mux4_1 isport( a,b,c,d : in std_logic;s : in std_logic_vector(1 downto 0);z : out std_logic );end mux4_1;architecture one of mux4_1 isbeginprocess(s,a,b,c,d)begincase s iswhen "00"=>z<=a;when "01"=>z<=b;when "10"=>z<=c;when "11"=>z<=d;when others =>z<=null;end case;end process;end one ;波形仿真图：五、实验总结,主要包括实验中所犯错误,怎样改正等1.在文件名必须与VHDL文件中的设计实体名保持一致。

VHDL语言设计4选1多路选择器演示教学

VHDL 语言设计 4 选 1多路选择器4选1多路选择器的VHDL描述要求：THEN语句和CASE语句实现4选1多路选择器，其中选择控制信号 si和s0 的数据类型为STD_LOGIC_VECTORs仁?O?,sO=?O?; s仁?O?,sO=?1?; s1=? 1?,sO=?O?和s仁？1?,sO=?1?时,分别执行 y<=a、yv=b、yv=c、yv=d。

一、解法1:用IF_THEN语句实现4选1多路选择器(1)程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;sO: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE if_mux41 OF mux41 ISSIGNAL sOs1 : STD_LOGIC_VECTOR(1 DOWNTO 0)定义标准逻辑位矢量数据 BEGINsOs1<=s1 &s0; --s1 相并sO,即s1与sO并置操作PROCESS(sOs1,a,b,c,d)BEGINIF sOs1 = "00" THEN y <= a;ELSIF s0s1 = "01" THEN y <= b;ELSIF s0s1 = "10" THEN y <= c;ELSE y <= d;END IF;END PROCESS;END ARCHITECTURE if_mux41;(2)编译的结果如下：_1 ―LIBRARYZ USE IEEE・2rTD_L0GTC_l.l石岂・ALL；3 3 EWTITY ttittK41lS3 SPORT (引4 6* IN 5TD_LOfJIC；55U；IN STP_LOGIC；631：IN ST^OGIC：7y：OUT 号T D I L OGM):a EMD ENTITY mux41;9: ■: ARCHITECTURE l£_mux41 OF ntux^a IS10SIGMAL sOsl : STD_LOGIC_VECTOR (1 DOUWTO 0)；—定义标准逻辑位矢虽数据11 B BEGIN12gOsK^gltsO;——s 上相并即R与如并査操柞13PROCESS [s口sl r a.to^cr,d)148EGIN15S IF sOst = J|00»THEN y <= a;IS S!ELS IF sOsl = f,m rr THEN y «h;17 BELSIF sOsl = M10r,THEN y <= c;19. ELSE y <- d;3 EMb TF^20EHD PROCESS;21EWP ARCHITECTURE22编译报告:Flow Status.Succsssfiil - !lon Miy 23 2^:24:40 201&Quartus II Versi on90 Buili 132 02/25/2009 S5 Full VersicnRe^isiom Name mix4iTop-level Entity Name n*ux4iFamily FLEK1CKDevice ErF10KIQlJCa4-4Timing Finfcl用包七tim lug r equir eniexit Y esTot 1®番iu ents 2 / 7T6 ( < 1 )Total pins T F阴〔12慕〕Total memory bi Is0/6.144 ( D % )二、解法2:用CASEg句实现4选1多路选择器(1)程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;sO: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE case_mux41 OF mux41 ISSIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0)定义标准逻辑位矢量数据类型BEGINs0s1<=s1 &s0; --s1 相并s0,即s1与s0并置操作PROCESS(s0s1,a,b,c,d)BEGINCASE s0s1 IS --类似于真值表的case语句WHEN "00" => y <= a;WHEN "01" => y <= b;WHEN "10" => y <= c;WHEN "11" => y <= d;WHEN OTHERS =>NULL ;END CASE;END PROCESS;END case_mux41;(2)编译结果：1LTBRARV IEEE;2USE IEEE,STD LOGIC i 15^1 .ALL;3j ENTITY K1UK41IS4SPORT (a f to r c r d： IN STD_LOGIC；5sn：IN STD_LCX；IC;651；IN TTD^LOGTC；7y： OUT STD^LOGIC)；8ENDENTITY-H1UX41；9□ARCHITECTURE case_wux4i OF I»LD<41IS10SIGNAL sosl : 5TD~LOGIC_VECTOR(1 DOWNTO 口心--定文标准逻辑位矢區数据类型11/：BEGIN122031<=Sl£sa；__ml相并"0r Wsl与兰□并萱燥件13H PROCESS(snsl r a r b r e f ri)BEGIM15□CASE sOsl IS —斐馆于克值恚的c*匕语旬ie WHEN f,ao if -> y 5 a;17WHEN f,0i,F=> y <- b;!□WHEN "1口“三A y <= c;19WHEN rr ll FT F y a= d;20WHEN OTHERS =AHULL ；21 EWD 匚ASE;22EMD PROCESS;END case_inux41;24编译报告：Flo* Status SucceKifvl ~ Mon fflfcy 23 22 31:55 20fEQuartus II Version9.0 Btiild 132 02/25/20M ST lull VersionRevi'sicin Name mux41T op^laval Inti ty Nwna wux-41F anally FmiOKD evi. c e E?PLOE1Dire4-4Timkiig Jftoifvli FinUMet timing re^uir畑Total lagi c el 2 / 5T6 ( < 1 )Total pins7 / 5S ( 12 )T otal memory bits0 / e, 144 ( D 囂)。

(VHDL实验报告)四选一数据选择器的设计

数字电路EDA设计与应用
四选一数据选择器
乱弹的枇杷
二、实验目的
1、熟悉四选一数据选择器的工作原理。
2、进一步掌握VHDL顺序语句和并行语句的使用。
3、进一步熟悉QUARTUSⅡ软件的使用方法和VHDL输入的全
过程。
三、实验原理
在数字系统中常需要将多路数据有选择地分别传送到公共
数据线上去，完成这一功能的逻辑电路称为数据选择器。数据选择器是一种通用性很强的中规模集成电路，它的用途很广。
3）点击 Add Hardware 按钮，出现 Add Hardware 对话框，在 Add Hardware 对话框中，从 Hardware type 列表中选择所需要硬件类型，如果是 USB 接口的请参照用户使用手册中的 USB 电缆的安装与使用，如果使用的是并口下载线则选取如下图所示的硬件类型，点击 OK按钮，完成对硬件类型的设置。回到编程器硬件设置窗口，点击 Close 按钮退出设置。则在编程器对话框中的编程硬件类型会出现刚才选取的编程器硬件。 4）此次实验室所用的安装驱动的方式为：右键“我的电脑”--设备管理器--双击有黄色问号通用USB--驱动程序--更新驱动程序--从列表或安装……--下一步--下一步--从磁盘安装--浏览--在我的电脑D盘中选择找到USB bluster即可安装好驱动。 5）如果软件已运行一个工程，则在打开编程器的时候，编程器窗口会自动出现这个工程文件要加载到目标器件的文件，如果要加载其它文件可以从其它地方进行添加更改。选好加载文件后，再点选 Progam/Configure，编程模式选取 JTAG 模式，点击 STRAT进行文件加载，直到加载进度变为 100%，文件成功加载完成。
五、实验步骤

4选1数据选择器

电子设计技术课程设计四位加法器姓名：黄政学号：2011059605班级：通信工程zb421101指导教师：郑雪娇2013年12月26日一、设计目的1. 熟练使用Verilog HDL语言在mux plusⅡ软件平台上编写程序，完成编译工作。

2.学习VHDL程序中数据对象、数据类型、顺序语句、并行语句的综合使用，了解VHDL程序的基本结构。

3.掌握使用EDA工具设计数字系统的设计思路和设计方法。

学习VHDL基本逻辑电路的综合设计应用。

4.学习实验开发系统的使用方法。

二、设计内容1、设计并调试好一个4选1数据选择器。

2、仿真、分析结果、绘制波形三、设计过程1、程序的设计打开mux plusⅡ，单击file，选择new ，选择Editor file类型。

进行文本编辑，编辑完成后并以“max4_1.vhd”(注意后缀是．Vhd)为文件名，存在自己建立的工程目录D:\（自己的文件夹）内。

进行存盘操作时，系统在弹出的存盘操作对话框中，自动保留了上一次存盘时的文件名和文件目录，不要随意单击“OK”按钮结束存盘，一定要填入正确的文件名并选择正确的工程目录后，才能单击“OK”按钮存盘，这是上机实验时最容易忽略和出错的地方。

程序设计内容如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MUX41A ISPORT(D3,D2,D1,D0,A1,A0,EN:IN STD_LOGIC;Y:OUT STD_LOGIC);END ENTITY MUX41A;ARCHITECTURE ONE OF MUX41A ISBEGINY<=D0 WHEN A1='0' AND A0='0' AND EN='1'ELSE D1 WHEN A1='0' AND A0='1' AND EN='1'ELSE D2 WHEN A1='1' AND A0='0' AND EN='1'ELSE D3 WHEN A1='1' AND A0='1' AND EN='1'ELSE 'Z';END ARCHITECTURE ONE;3、功能仿真设计文件仿真，是对电路设计的一种间接的检测方法。

四选一数据选择器实验报告

四选一数据选择器11微电子黄跃1117426021【实验目的】1．四选一数据选择器，2．学习Verilog HDL文本文件进行逻辑设计输入；3．学习设计仿真工具modelsim的使用方法；【实验内容】1. 实现四选一数据选择器的“Verilog ”语言设计。

2. 设计仿真文件，进行验证。

【实验原理】数据选择器又称为多路转换器或多路开关，它是数字系统中常用的一种典型电路。

其主要功能是从多路数据中选择其中一路信号发送出去。

所以它是一个多输入、单输出的组合逻辑电路。

4选1数据选择器的元件符号如图一所示，其中D0、D1、D2、D3是4位数据输入端，A0和A0是控制输入端，Y是数据输出端。

当A1A0=00时，输出Y=D1；A1A0=01时，Y=D1；A1A0=10时，Y=D2；A1A0=11，Y=D3。

A1 A0 D Y0 0 D00 1 D11 0 D2 1 1 D3 D0 D1 D2 D3图一4选1数据选择器的元件符号由真值表写出输出逻辑表达式 301201101001)()()()(D A A D A A D A A D A A F+++=由逻辑表达式做出逻辑电路图。

【程序源代码】module mux4_1(sel,in,out); input [1:0] sel; input [3:0] in; output out; reg out;always@(sel or in) begin case ({sel[1],sel[0]}) 2'b00: out=in[0]; 2'b01: out=in[1]; 2'b10: out=in[2]; 2'b11: out=in[3]; default: out=1'bx; endcase end图二 4选1数据选择器原理图Endmodule测试程序代码如下：module test_mux4_1;reg [1:0] S;reg [3:0] IN;wire Y;mux4_1 M1(.sel(S),.in(IN),.out(Y));always #10 IN[0]=~IN[0];always #20 IN[1]=~IN[1];always #40 IN[2]=~IN[2];always #80 IN[3]=~IN[3];initialbegin S=1'b0;IN=4'h0;#100 $stop;endalways #10 S=S+1;endmodule【仿真和测试结果】【实验心得和体会】这次实验与上次相比有明显的进步，通过这次实验我对modelsim的应用更加得心应手，深切的体会到了verilog是一种描述性语言，这次实验总的来说是比较顺利的，但在实验过程中还是遇到了一些问题，比如端口的匹配问题，在写程序的时候误将位宽写在了变量名的后面，虽然程序能够运行但有警告，仿真波形是错误的，可见在写程序时警告有时也是致命的，这要求我们在学习的过程中思想一定要严谨！其次在做实验时一定要多想，例如在学习这门课时，书上说在模块外部输入可以是wire型或reg型，但在写程序时激励模块往往要初始化数据，所以编程时其类型往往声明为reg型，通过这个例子我明白了书上所说的有时往往是一个比较笼统的，而更多的需要我们自己去实践、探索、勤思考，只有这样我们才能把书本上的知识转化为属于我们自己的知识，才能在学习的道路上走的更远！。

四选一数据选择器的设计

XX大学实习（实训）报告实习（实训）名称：电工电子实习学院：专业、班级：指导教师：报告人：学号：时间： 2011年7月1日至 2011年7月8日实习主要内容：（1）了解EDA技术的发展及应用（2）掌握VHDL语言的基础知识，熟悉在数字电路系统设计中VHDL程序设计（3）学习MAX+PLUSⅡ软件的应用方法（4）应用EDA技术的设计方法完成4选1数据选择器的设计（采用原理图和文本法两种方法实现），并在MAX+PLUSⅡ上仿真主要收获体会与存在的问题：通过课程设计，发现自己的很多不足，自己知识的很多漏洞，看到了自己的实践经验还是比较缺乏，理论联系实际的能力还急需提高。

同时也体会到设计课的重要性和目的性所在。

同时这次实习也有很多收获，首先我们学会了MAX+PLUSⅡ软件的应用方法，并且能够独立设计出原理图，其次本次设计课培养了我们实际操作能力，也培养了我们灵活运用课本知识，理论联系实际，独立自主的进行设计的能力。

指导教师意见：建议成绩：指导教师签字：年月日备注：实习报告1．目的（1）通过实习掌握maxplus2软件的使用和VHDL语言的基础知识（2）应用maxplus2完成四选一数据选择器的设计，并实现仿真。

2．内容2.1 maxplus2的认识（1）Max+plusⅡ是Altera公司提供的FPGA/CPLD开发集成环境，Altera 是世界上最大可编程逻辑器件的供应商之一。

Max+plusⅡ界面友好，使用便捷，被誉为业界最易用易学的EDA软件。

在Max+plusⅡ上可以完成设计输入、元件适配、时序仿真和功能仿真、编程下载整个流程，它提供了一种与结构无关的设计环境，是设计者能方便地进行设计输入、快速处理和器件编程。

（2）、Max+plusⅡ开发系统的特点很多，比如开放性的界面，编辑过程与结构无关，丰富的设计库，硬件描述语等。

（3）、Max+plusⅡ软件具有开放核的特点，允许设计人员添加自己认为有价值的宏函数。

四选一数据选择器课程设计

EDA课程设计报告题目：四选一数据选择器院系班级：设计者：指导老师：设计时间：目录目录 ......................................................................................................................................... - 1 - 1、设计目的、要求.................................................................................................................... - 2 -1.1、设计目的..................................................................................................................... - 2 -1.2、系统设计要求............................................................................................................. - 2 -1.3、设计工具..................................................................................................................... - 2 -2、设计原理及相关硬件............................................................................................................ - 3 -2.1、系统设计方案及原理................................................................................................. - 3 -2.2、硬件原理..................................................................................................................... - 3 -3、主要模块设计........................................................................................................................ - 4 -3.1、模块xy4 ...................................................................................................................... - 4 -4、系统编译及仿真过程............................................................................................................ - 5 -4.1、工程建立..................................................................................................................... - 5 -4.2、系统编译..................................................................................................................... - 6 -4.3、仿真............................................................................................................................. - 7 -5、硬件验证过程和分析............................................................................................................ - 7 -5.1、引脚设置和保护......................................................................................................... - 7 -5.2、硬件下载..................................................................................................................... - 8 -6、实验参考程序...................................................................................................................... - 11 -6.1、模块xy4 .................................................................................................................... - 11 -7、总结...................................................................................................................................... - 11 -1、设计目的、要求1.1、设计目的了解并掌握一般设计方法，具备初步的独立设计能力；掌握用VerilogHDL语言程序的基本技能；提高综合运用所学的理论知识独立分析和解决问题的能力；进一步掌握EDA技术的开发流程，学习其独特的运用，进一步的提高自己的动手能力和知识领域。

VHDL实验 4选1多路选择器

VHDL实验报告学院: 理学院专业：电子信息科学与技术班级：电科091END IF;END PROCESS; PROCESS进程语句结束END ARCHITECTURE rtl;1．实验源程序如下：实验步骤与数据82. 创建文件夹，保存文件。

3.选择芯片为‘EP1C6Q240C8’。

4. 完成设置，显示文件信息。

从显示中我们看到项目和实体名为：MUX4A1，其中只有一个文件，芯片为Cyclone系列的EP1C6Q240C8。

5.运行通过6.运行后的RTL视图7.波形分析(1)添加文件和引脚。

(2)设置输入信号。

可以对输入进行设置.结果分析：①当b='0',a='0'时候，选择出input(0),②当b='0',a='1',时候，选择出input(1)③当b='1',a='0'时候，选择出input(2),④当b='1',a='1'时候，选择出input(3)，符合程序结果8.配置引脚⑴选择“Assignments”菜单的“Pins”命令，打开引脚编辑窗口。

四选一数据选择器的引脚分配如下：（2）在设置完引脚后，再次对程序进行编译。

这样就把程序与FPGA的引脚联系起来，这样才能将程序下载到FPGA 开发系统中进行运行仿真。

下载到FPGA中，并验证程序的运行结果。

（3）配置硬件驱动为“ByteBlassterMV[LPT1]”,然后“start”下载，到下载为100%即可完成和对程序进行试验。

9.实验结果。

VHDL语言设计4选1多路选择器

4选1多路选择器的VHDL描述要求：THEN语句和CASE语句实现4选1多路选择器，其中选择控制信号s1和s0的数据类型为STD_LOGIC_VECTOR;当s1=‟0‟,s0=‟0‟；s1=‟0‟,s0=‟1‟；s1=‟1‟,s0=‟0‟和s1=‟1‟,s0=‟1‟时,分别执行y<=a、y<=b、y<=c、y<=d。

一、解法1：用IF_THEN语句实现4选1多路选择器（1）程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;s0: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE if_mux41 OF mux41 ISSIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0);--定义标准逻辑位矢量数据BEGINs0s1<=s1&s0; --s1相并s0,即s1与s0并置操作PROCESS(s0s1,a,b,c,d)BEGINIF s0s1 = "00" THEN y <= a;ELSIF s0s1 = "01" THEN y <= b;ELSIF s0s1 = "10" THEN y <= c;ELSE y <= d;END IF;END PROCESS;END ARCHITECTURE if_mux41;(2)编译的结果如下：编译报告：二、解法2：用CASE语句实现4选1多路选择器（1）程序:LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;s0: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE case_mux41 OF mux41 ISSIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0);--定义标准逻辑位矢量数据类型BEGINs0s1<=s1&s0; --s1相并s0,即s1与s0并置操作PROCESS(s0s1,a,b,c,d)BEGINCASE s0s1 IS --类似于真值表的case语句WHEN "00" => y <= a;WHEN "01" => y <= b;WHEN "10" => y <= c;WHEN "11" => y <= d;WHEN OTHERS =>NULL ;END CASE;END PROCESS;END case_mux41;（2）编译结果：编译报告：。

实验一四选一多路选择器的设计与仿真

实验内容：
1.根据课本
2.2.3节的内容在QuratusⅡ软件上完成与或非门电路的VHDL程序
设计与程序仿真（原理图输入及其仿真暂不作为本次实验的要求），首先请完全按照课本内容走通一遍，熟悉源程序输入与仿真的过程，然后分别尝试修改工程名、VHDL文件名、波形文件名，看看对编译、仿真会造成什么样的影响？
2.以顺序描述语句和并行描述语句两种方式分别实现一个4选1多路选择器（请
利用上节课讲到的多选择控制IF语句、WHEN_ELSE并行赋值语句独立编程实现），实体名必须以各人学号作为后缀，例如：学号为123456的同学，可命名实体名为my_mux41_456，学号_456不可缺少，前面部分my_mux41可依据个人习惯任意命名。

在波形仿真时请任意设置输入端的时钟周期、偏移量与占空比，以区别于其他同学的仿真结果。

实验报告中至少应包含源程序、工程名、VHDL文件名、波形图文件名，以及仿真波形的截图。

实验报告：
除上面提到的实验报告要点外，标准实验报告的其它构成要素是必须的，请各位同学自己组织语言完善报告内容。

实验报告的重点应体现各人独立完成实验的过程、对实验的归纳总结等，这也将是评分的重点。

本门课程作为专业选修课，实验成绩是总成绩的重要组成部分，最后将统一上交归档，因此请同学们认真对待，杜绝抄袭。

每次实验一周后，请各班班长派代表收齐实验报告在上课前一并交给我。

缓交、不交、抄袭等问题都将对评分构成影响。

参考资料：
实体表达
结构体表达
WHEN_ELSE条件信号赋值语句
进程语句
多选择控制IF语句
逻辑操作。

四选一选择器..

实验课程名称VHDL 四选一选择器年级电技 111 专业电子科学与技术学生姓名周伦稳学号 11070100862013年12月4选1数据选择器1·设计背景和设计方案 1·1设计背景该设计是以数字电子技术为基础，实现数据从四位数据中按照输入的信号选中一个数，来实现所期望的逻辑功能。

1·2设计方案用拨码开关作四位数据及两位控制端的输入，LED 作输出，通过拨码开关组成控制输入端s1和s0不同组合，观察LED 与数据输入端a,b,c,d 的关系，验证四选一数据选择器设计的正确性。

使用逻辑门电路与、或、非的组合来表达4选1数据选择器，通过控制输入的信号来控制输出的信号值。

其逻辑电路图如下：>1113&211DD D D AA Y其示意框图如下：其中输入数据端口为D0、D1、D2、D3，A 、A ’为控制信号，Y 为输出。

令AA ’=“00”时，输出Y=D0；令AA ’=“01”时，输出Y=D1；令AA ’=“10”时，输出Y=D2；令AA ’=“11’ 时，输出Y=D3；D0输入 D 1 Y数据 D 2D 3A A ′真值表如下：输入输出D A1 A0 Y D0 0 0D0 D1 0 1 D1 D2 1 0 D2 D3 1 1 D32·方案实施 1）程序12·1·1 设计思路4 选 1数据选择器四选一多路选择器设计时，定义输入S为标准以内漏记为STD_LOGIC,输出的信号Z的数据类型定义为2位标准逻辑矢量位STD_LOGIC_VECTOR( 1 DOWNTO 0 ).使用LIBRATY语句和USE语句，来打开IEEE库的程序包STD_LOGIC_1164.ALL。

当输入信号时，程序按照输入的指令来选择输出，例如输入信号为“00”时，将a的值给z，进而输出z的值，输入信号为“11”是，将a的值给z，进而输出z的值。

若输入信号是已经定义的四个信号之外的值时（即当IF条件语句不满足时），输出值为x，并将x的值给输出信号z。
