485通信终端电阻的使用
rs485 120欧姆电阻作用
rs485 120欧姆电阻作用RS485总线是一种常用的通信协议，它广泛应用于工业自动化、仪器仪表和通信设备等领域。
在RS485总线中，电阻的作用非常重要，特别是120欧姆电阻的作用更是不可或缺。
我们来了解一下RS485总线的基本原理。
RS485是一种差分传输协议，它采用两根信号线进行数据传输，分别为A线和B线。
在数据传输过程中，A线和B线上的电压会相互变化，从而实现数据的传输。
为了确保传输的稳定性和可靠性，RS485总线需要使用电阻来进行匹配和终端电阻的设置。
而120欧姆电阻在其中起到了重要的作用。
120欧姆电阻作为终端电阻的一种，主要起到了防止信号反射和提高信号质量的作用。
当数据信号在RS485总线上传输时，会遇到传输线两端阻抗不匹配的情况，这会导致信号反射和干扰。
而120欧姆电阻的引入可以有效地减少信号反射，提高信号的稳定性和可靠性。
120欧姆电阻还可以起到防止干扰的作用。
在工业环境中，存在各种干扰源，如电磁干扰、电源波动等。
这些干扰会对RS485总线的数据传输造成影响，降低通信质量。
而通过在RS485总线的两端添加120欧姆电阻，可以有效地抑制这些干扰，提高通信的稳定性和抗干扰能力。
120欧姆电阻还可以起到匹配信号阻抗的作用。
在RS485总线中，信号的传输需要满足一定的阻抗匹配条件，以确保信号的完整性和稳定性。
而120欧姆电阻的阻值正好符合RS485总线的标准要求，可以有效地匹配信号阻抗，提高信号的传输质量。
120欧姆电阻在RS485总线中起到了至关重要的作用。
它可以防止信号反射、提高信号质量，抑制干扰，匹配信号阻抗，从而确保RS485总线的稳定性和可靠性。
在实际应用中，我们需要注意选择合适的120欧姆电阻，并正确设置终端电阻，以充分发挥其作用。
通过合理使用120欧姆电阻，我们可以实现高效可靠的数据传输，提高系统的性能和可靠性。
RS485通信终端电阻--通信丢数据原因之一
RS485通信终端电阻--通信丢数据原因之一
在进行RS485 通信硬件电路设计时，会遇到一个设计的问题，即485_A 线和485_B 线之间是否并联一个120Ω电阻？如下图所示：
RS485 通信终端电阻
图中120Ω电阻称为通信终端电阻。
这个通信终端电阻是否应该添加，是有条件的，并不是一定要加，具体原
因为：
RS-485 是差分电平通信，在距离较长或波特率较高(19200 以上)时，线路存在回波干扰，此时需要在通信线路首末两端并联120Ω匹配电阻同时匹配电阻会降低线路带负载能力，因此我们推荐在通信速率大于19.2Kps 或线路长度大于200 米时，才需加接匹配电阻。
我就遇到过这种情况，当初设计一个485 通信模块，波特率使用的是9600，线路距离很短，添加了终端电阻，然后就发现在通信过程中出现了丢数据的现象，不停的考虑软件编程，都找不到原因，后来是无意中去掉该电阻，才解决了这个问题，所以这个问题非常重要。
建议在设计电路时，在PCB 中添加该电阻，但是根据需要来决定是否焊接。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
485通信终端电阻的使用
485通信终端电阻的使用一、485通信终端电阻的作用和原理1.作用：485通信终端电阻主要用于匹配信号线的阻抗，减少信号反射，提高传输速率和通信距离，降低误码率，提高通信质量和抗干扰能力。
2.原理：RS485标准规定，每个节点的终端线需要有一个电阻，一般采用120欧姆的终端电阻。
终端电阻将发送信号进行阻抗匹配，防止信号由于反射而造成的干扰，同时也减少节点间的信号相互干扰。
二、485通信终端电阻的安装位置1.两端安装：在线路两端分别安装一个终端电阻，这是最简单的安装方式，适用于线路两端的设备都是RS485设备。
2.中间安装：当RS485设备数量较多，且分布在线路的中间位置时，可以将终端电阻安装在线路的中间，这样可以减少信号反射的影响。
3.分段安装：当RS485设备数量很多，且距离较远时，可以将线路分段，并在每个段的两端安装终端电阻。
这样可以减小整个线路的阻抗波动，提高通信质量。
三、485通信终端电阻的选择和参数设置1.电阻阻值选择：一般情况下，RS485终端电阻的阻值为120欧姆，因为RS485标准规定了这个数值。
在特殊情况下，根据实际情况可以选择不同的阻值。
2.参数设置：在485通信中，终端电阻的开关是非常重要的。
终端电阻一般应设置在每根线路的两端。
当有设备加入或离开485总线时，必须及时打开或关闭终端电阻，以保证总线的信号质量。
四、485通信终端电阻的应用注意事项1.终端电阻应选用质量好的产品，以保证其稳定性和可靠性。
2.安装终端电阻时，要求接线牢固可靠，防止接触不良或者松动。
3.在485总线长度较长的情况下，采用分段安装终端电阻，可以进一步提高通信质量和抗干扰能力。
4.在调试485通信时，可以先关闭终端电阻，进行通信质量测试；测试完成后再打开终端电阻，稳定运行。
5.终端电阻的选择和参数设置应根据具体的系统需求和通信环境来确定，可以结合噪声分析和实际测试的结果进行调整。
结论：485通信终端电阻在RS485通信中起到了重要的作用，通过匹配信号线阻抗，减少信号反射，提高通信质量和抗干扰能力。
关于RS485总线匹配电阻使用的说明
(保护测控设备) (保护测控设备)
ቤተ መጻሕፍቲ ባይዱ
RS485设备 (保护测控设备)
图2
我司设备插件上的 RS485 总线终端匹配电阻一般是通过跳线来投入和移除， 跳线跳上即可将匹配电阻投入，如下图所示红圈标识部分：
图3
对侧其它公司设备（比如 GPS、通信管理机等）如果支持终端匹配电阻投入， 需要请该设备维护人员协助投入。如果该设备不支持终端匹配电阻投入，需要按 照下述方法接入终端匹配电阻：
图4
如果不方便在该设备端子上直接接入终端匹配电阻，可以退而求其次在屏柜
的接线端子上接入，方法类似。总的原则是离该设备 RS485 接口越近越好。
附加说明： 1） 总线上最多只能有 2 处终端匹配电阻，不允许处于非首尾端点的设备安装终
端匹配电阻； 2） 因为不同设备 RS485 接口之间存在电气配合的问题，某些厂商的设备驱动能
见总线拓扑结构及终端匹配电阻的使用。
120欧姆的终端匹配电阻
RS485设备
(GPS等) +
-
RS485设备 (保护测控设备)
+
-
} 分支长度 不能大于 3米
……
RS485设备 (保护测控设备)
图1
RS485设备 (保护测控设备)
GPS等
+
-
+
-
……
120欧姆的终 端匹配电阻
……
RS485设备
RS485设备
力较差，此情况下可能存在安装终端匹配电阻后反而通信误码率增加，此时 可以尝试去除一端或两端的电阻； 3） 不建议采用以太网线缆作为 RS485 通信电缆，因为存在阻抗不匹配、连接端 子时易断等问题；建议采用特征阻抗为 120 欧姆的 RS485 专用屏蔽双绞线（编 织网屏蔽层，双芯，每芯为多股线，线径大于 0.5mm）； 4） RS485 总线拓扑结构只能是总线型，不允许星型等存在分支结构的型式,如图 5 所示。如在施工时不可避免存在分支，分支长度不能大于 3 米（如图 1 所 示）；
为什么RS485总线要接终端电阻.
[资源分享] 为什么RS485总线要接终端电阻终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
补充说明：1.RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。
在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
2. 为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3.RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V 至+12V之间， RS-422在-7V 至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS485为什么长距离通信时要加一个终端电阻？485的通信方式就是一个正极D+和一个负极D －，两线间的电压为0和1的信号，为什么长距离的时候要加一个终端电阻？在后面并个电阻的作用是什么？个人感觉并不并联这个电阻从电气原理上好像没有太多的意义？这个电阻为什么能识别是整个网络节点中的最后一个设备？最佳答案恩，作为网络传输路径，其中一个重要的指标就是信号反射。
RS485终端电阻解释
RS485终端电阻解释本⽂来源⾃： ZLG致远电⼦RS-485总线具有结构简单、成本低等优点，但各位⼯程师在组建RS-485总线⽹络时，为提升整个⽹络通信的可靠性，想必会经常会遇到⼀个问题：需不需要加终端电阻呢？本⽂将为你解答。
⼀、终端电阻的作⽤对于RS-485总线，终端电阻主要是为了匹配通信线的特性阻抗，防⽌信号反射，提⾼信号质量。
在组建RS-485总线⽹络时，通常使⽤特性阻抗为120Ω的屏蔽双绞线，由于RS-485收发器输⼊阻抗⼀般较⾼（例如RSM485ECHT输⼊阻抗为96kΩ，最多可连接256个节点），在信号传输到总线末端时会由于受到的瞬时阻抗发⽣突变（以RSM485ECHT为例，阻抗由120Ω变为96kΩ），导致信号发⽣反射，影响信号的质量。
RSM485ECHT在1200m，500kbps通信速率的情况下不加终端电阻和加终端电阻的波形如图1和图2所⽰，终端电阻明显改善了信号的质量。
图1 RSM485ECHT 1200m 500kbps不加终端电阻图2 RSM485ECHT 1200m 500kbps 加终端电阻⼆、终端电阻带来的问题终端电阻虽然可以提⾼信号质量，但还具有以下⼏个问题：1、降低了驱动信号的幅值RS-485总线上的负载越⼤，RS-485收发器输出差分电压幅值越低，RSM485ECHT在5m，500kbps的情况下不加终端电阻和加终端电阻的波形如图3和图4所⽰，可以看出驱动信号在增加终端电阻后降低了2V左右。
图3 RSM485ECHT 5m 500kbps 不加终端图4 RSM485ECHT 5m 500kbps 加终端2、增⼤了通信线上的压降增加终端电阻使通信线缆上的电流增⼤，产⽣了较⼤的压差，降低了接收端的信号幅值。
RSM485ECHT在1200m,115.2kbps⾸端和末端的信号波形如图5和图6所⽰（0.75mm2通信线），末端信号与⾸端信号相⽐下降了0.7V左右。
图5 RSM485ECHT 1200m 115.2kbps 加终端电阻⾸端波形图6 RSM485ECHT 1200m 115.2kbps 加终端电阻末端波形3、增⼤了收发器的功耗增加终端电阻对于接收状态时的⼯作电流影响不⼤，但会⼤⼤增加驱动状态时的⼯作电流。
RS485匹配电阻相关
RS485匹配电阻相关对RS-422与RS-485总线网络一般要使用终接电阻进行匹配。
但在短距离与低速率下可以不用考虑终端匹配。
那么在什么情况下不用考虑匹配呢,理论上，在每个接收数据信号的中点进行采样时，只要反射信号在开始采样时衰减到足够低就可以不考虑匹配。
但这在实际上难以掌握，美国MAXIM公司有篇文章提到一条经验性的原则可以用来判断在什么样的数据速率和电缆长度时需要进行匹配:当信号的转换时间(上升或下降时间)超过电信号沿总线单向传输所需时间的3倍以上时就可以不加匹配。
例如具有限斜率特性的RS-485接口MAX483输出信号的上升或下降时间最小为250ns，典型双绞线上的信号传输速率约为0.2m/ns(24AWG PVC电缆)，那么只要数据速率在250kb/s以内、电缆长度不超过16米，采用MAX483作为RS-485接口时就可以不加终端匹配。
一般终端匹配采用终接电阻方法，前文已有提及，RS-422在总线电缆的远端并接电阻，RS-485则应在总线电缆的开始和末端都需并接终接电阻。
终接电阻一般在RS-422网络中取100Ω，在RS-485网络中取120Ω。
相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100,120Ω。
这种匹配方法简单有效，但有一个缺点，匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。
A: 我们公司的做法是:在485的任何一个节点上，对 A上拉;对B下拉，具体接线就是:(+5V---R1---A---R2---B---R3---GND),其中R1:3.3K,R2:180欧姆，R3:3.3K，取消原来的120欧电阻，这样在总线空闲的时候就保证A比B高出大约200mV的电压，也就是说能保证总线上的数据状态在空闲的时候是稳定的1。
这可是我们公司几年的现场经验得来的，效果很好，保证比原来那种方式好多了.B: 确有可取之处，但是请问:在485的任何一个节点上，对A上拉，对B下拉，如果节点多了485驱动能力恐怕支撑不了吧,C: 485通信总线上的匹配电阻究竟应该怎样配才能使通信总线稳定可靠呢,为什么我在总线的首尾各配120欧的电阻，总线仍然不稳定,究竟有那些因素干扰了它, D: 个人经验:485总线的匹配电阻与该总线上的设备有关。
RS485总线终端电阻
RS485总线终端电阻终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
补充说明：1.RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
2.为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3.RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间， RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS485总线终端电阻为精密电阻120Ω，并联到最末端RS485电缆的两芯线上。
1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。
2.单层屏蔽的电缆屏蔽层应一端接地；双层绝缘隔离型的电缆屏蔽层其外层（含铠装）应两端接地，内层屏蔽则应一端接地！3.传输距离超过300米应加终端电阻（一般为120Ω）。
485总线485总线（图）485 总线在数据通信，计算机网络以及分布式工业控制系统当中，经常需要使用串行通信来实现数据交换。
RS485总线终端电阻解析
RS485总线终端电阻终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
补充说明：1.RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
2.为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3.RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间， RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS485总线终端电阻为精密电阻120Ω，并联到最末端RS485电缆的两芯线上。
1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。
2.单层屏蔽的电缆屏蔽层应一端接地；双层绝缘隔离型的电缆屏蔽层其外层（含铠装）应两端接地，内层屏蔽则应一端接地！3.传输距离超过300米应加终端电阻（一般为120Ω）。
485总线485总线（图）485 总线在数据通信，计算机网络以及分布式工业控制系统当中，经常需要使用串行通信来实现数据交换。
rs485用法
RS485是一个标准总线，具有差分信号和方向控制的特点。
以下是使用RS485时应注意的几点：
1. RS485连接时，信号线不需要交叉（也不能交叉，否则容易烧坏芯片）。
2. 如果使用的是RS485芯片，可以选择5V或
3.3V供电。
3. RS485是有方向控制的，接收和发送方向需要正确设置。
4. RS485芯片分为有极性和无极性两种，使用时需要注意匹配。
5. 在长线信号传输时，为了避免信号的反射和回波，需要在接收端接入终端匹配电阻。
6. RS485一般采用双绞线（屏蔽或非屏蔽）连接，终端电阻一般介于100至140Ω之间，典型值为120Ω。
7. 在实际配置时，在电缆的两个终端节点上，即最近端和最远端，各接入一个终端电阻，而处于中间部分的节点则不能接入终端电阻，否则将导致通讯出错。
此外，如果使用的是单片机，还需要注意电平转换的问题。
在每次发送完成后，都会接受一个字节0，这是因为在将RS485设置为发送数据状态时，RO会被置低。
为了避免这种情况，建议使用TC中断进行发送。
485总线120欧姆匹配电阻的接法
485总线120欧姆匹配电阻的接法
在485总线的现场施工当中,当485总线的传输距离超过一定的长度时,485总线的抗干扰能力就会出现下降,在这种情况下,就要在485总线的首尾两端接120欧姆的终端匹配电阻,以保证485总线的稳定性.
终端匹配电阻的正确接法是在每个485总线的首尾两端上各接一个120欧姆的终端电阻,电阻接在485总线的正负之间.如图示:
上图为使用485转232转换器时的终端匹配电阻的接法.
上图为有加485中继器时终端匹配电阻的接法.
上图为使用485集线器时终端匹配电阻的接法.。
485通信终端电阻的使用
RS485总线终端电阻1.一般情况下不需要增加终端电阻，只有在485通信距离超过300米的情况下，要在485通讯的开始端和结束端增加终端电阻。
2.终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
3. 补充说明：1）RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。
在短距离传输时不需终接电阻，即一般在100米以下不需终接电阻。
2）为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3）RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间，RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
4.终端匹配电阻的正确接法是在每个485总线的首尾两端上各接一个120欧姆的终端电阻。
RS485总线终端电阻解析
RS485总线终端电阻终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
补充说明：1.RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
2.为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3.RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间， RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS485总线终端电阻为精密电阻120Ω，并联到最末端RS485电缆的两芯线上。
1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。
2.单层屏蔽的电缆屏蔽层应一端接地；双层绝缘隔离型的电缆屏蔽层其外层（含铠装）应两端接地，内层屏蔽则应一端接地！3.传输距离超过300米应加终端电阻（一般为120Ω）。
485总线485总线（图）485 总线在数据通信，计算机网络以及分布式工业控制系统当中，经常需要使用串行通信来实现数据交换。
485 120的匹配电阻
485 120的匹配电阻【最新版】目录1.匹配电阻的定义与作用2.485 通信与 120 欧姆匹配电阻3.485 通信中的常见问题及解决方案4.120 欧姆匹配电阻的选择与应用5.结论正文一、匹配电阻的定义与作用匹配电阻，又称为终端电阻，是指在传输线或信号线末端所接的电阻。
其主要作用是消除信号反射，提高传输线的传输效率和信号完整性。
在通信系统中，匹配电阻能够有效地抑制信号波形的衰减和失真，从而保证数据传输的稳定性和可靠性。
二、485 通信与 120 欧姆匹配电阻RS-485 通信是一种串行通信标准，广泛应用于工业自动化、仪表测量等领域。
在 RS-485 通信中，通常需要使用匹配电阻来提高通信效率。
根据 485 通信标准，匹配电阻的阻值应为 120 欧姆。
三、485 通信中的常见问题及解决方案在 RS-485 通信过程中，可能会遇到信号衰减、信号失真、传输距离受限等问题。
这些问题往往与匹配电阻的选择和使用不当有关。
为了解决这些问题，需要根据实际情况选择合适的匹配电阻，并确保其正确连接。
四、120 欧姆匹配电阻的选择与应用在选择 120 欧姆匹配电阻时，应考虑以下因素：1.阻值精度：匹配电阻的阻值精度直接影响通信效果。
通常情况下，阻值精度越高，通信效果越好。
2.功率承受能力：匹配电阻的功率承受能力应与通信线路中的最大信号功率相匹配，以避免电阻过热损坏。
3.稳定性：匹配电阻应具备良好的稳定性，能够在长时间工作过程中保持阻值稳定。
在应用 120 欧姆匹配电阻时，应注意以下几点：1.正确连接：匹配电阻应连接在信号线的末端，通常是一端连接到数据发送设备，另一端连接到数据接收设备。
2.避免串联：匹配电阻应单独连接在信号线上，避免与其他电阻或元件串联，以免影响通信效果。
3.考虑线路特性：在实际应用中，应根据通信线路的特性（如线缆长度、信号传输速率等）选择合适的匹配电阻。
五、结论总之，在 RS-485 通信中，合理选择和使用 120 欧姆匹配电阻至关重要。
RS485电阻的使用(短距离传输)
在自动化领域，随着分布式控制系统的发展，迫切需要一种总线能适合远距离的数字通信。
在RS-422标准的基础上，EIA研究出了一种支持多节点、远距离和接收高灵敏度的RS-485总线标准。
RS-485标准采有用平衡式发送，差分式接收的数据收发器来驱动总线，具体规格要求：1. 接收器的输入电阻RIN≥12kΩ2. 驱动器能输出±7V的共模电压3. 输入端的电容≤50pF4. 在节点数为32个，配置了120Ω的终端电阻的情况下，驱动器至少还能输出电压1.5V（驱动负载为54Ω，终端电阻的大小与所用双绞线的参数有关）5. 接收器的输入灵敏度为200mV（即（V+）-（V-）≥0.2V，表示信号“1”；（V+）-（V-）≤-0.2V，表示信号“0”）因为RS-485的远距离、多节点（32个）以及传输线成本低的特性，使得EIA RS-485成为工业应用中数据传输的首选标准。
1.在RS485通信系统中，是否需要加终端匹配电阻分析：引用MAXIM官网上的一篇应用笔记，原文如下l No Termination（/appnotes.cfm/an_pk/1090）The first approach in minimizing power consumption is to eliminate termination resistors altogether. This option is available only for short cables and low data rates, which allow reflections to settle before data is sampled in the receiver. As a rule of thumb, no termination is needed when the rise time of a signal is at least four times longer than the one-way propagation delay through the cable. In the following steps, this rule is employed to calculate the maximum usable length for an unterminated cable:Step 1. For the cable in question, find the one-way velocity of propagation,usually provided by cable manufacturers as a percentage of the speed of lightin free space (c = 3x108 m/s). A typical value for standard insulated PVCcable (consisting of a #24 AWG twisted pair) is 8in/ns.Step 2. For the RS-485 transceiver, find its minimum rise time (tr min) fromthe data-sheet specifications. A MAX3471, for example, specifies 750ns.Step 3. Divide the minimum rise time by 4. For the MAX3471, tr min/4 =750ns/4 = 187.5ns.Step 4. Calculate the maximum cable distance for which no termination isrequired: 187.5ns(8in/ns)(1ft/12in) = 125ft.原文大致描述了在什么情况下可以不添加终端匹配电阻，当信号的转换时间（上升沿时间）超过电信号沿总线单向传输所需时间的4倍以上时可以不加匹配电阻。
485总线隔离电阻
485总线隔离电阻485总线隔离电阻是一种常用的电子元件，用于在485总线通信中实现信号的隔离和保护。
本文将从以下几个方面介绍485总线隔离电阻的作用、原理、选择和应用注意事项。
一、作用485总线隔离电阻主要起到信号隔离和保护的作用。
在485总线通信中，隔离电阻可有效隔离信号线与外界环境的干扰，避免信号传输过程中的电磁干扰、噪声干扰等问题。
同时，隔离电阻还能提供一定的保护功能，避免因外部环境的干扰而对系统产生损害。
二、原理485总线隔离电阻的原理是利用电阻来实现信号的隔离。
在485总线通信中，信号线上存在两个不同电位的信号，通过在信号线上串联一个电阻，可以实现信号的隔离。
当信号线上存在干扰时，隔离电阻可以将干扰信号通过电阻分流到地，从而保证信号的稳定传输。
三、选择选择适合的485总线隔离电阻需要考虑以下几个因素：1. 隔离电阻的阻值要符合系统的要求。
一般情况下，485总线隔离电阻的阻值为120欧姆，但也有其他阻值的产品可供选择。
2. 隔离电阻的功耗要符合系统的要求。
功耗过大会导致电阻过热，影响系统的正常工作。
3. 隔离电阻的工作温度范围要符合系统的要求。
一般情况下，485总线隔离电阻的工作温度范围为-40℃~+85℃，但也有其他工作温度范围的产品可供选择。
四、应用注意事项在使用485总线隔离电阻时，需要注意以下几个问题：1. 安装位置要合理选择，尽量靠近信号源和接收器，以减少信号传输的干扰和损耗。
2. 注意隔离电阻的连接方式，应按照产品说明书上的接线图进行正确连接，避免接错引脚或短路等错误操作。
3. 注意隔离电阻的使用环境，避免过高或过低的温度、湿度等环境对隔离电阻的影响。
4. 注意隔离电阻的维护保养，定期检查隔离电阻的工作状态，如发现损坏或失效，应及时更换。
485总线隔离电阻是一种重要的电子元件，它能够实现485总线通信中的信号隔离和保护。
选择合适的隔离电阻并正确应用，可以提高系统的稳定性和可靠性。
485隔离电阻
485隔离电阻隔离电阻是电气工程中常用的一种电阻元件，它的作用是隔离电路中的两个部分，防止电流相互干扰和电压波动，从而保证电路的稳定性和安全性。
本文将详细介绍485隔离电阻的原理、应用和选型等方面的内容。
一、隔离电阻的原理隔离电阻是通过将待隔离的电路与外界隔离开来，形成一个电气隔离的环境，使得两个电路之间没有直接的电气连接。
在485总线通信中，隔离电阻通常被安装在总线两端，起到隔离和保护的作用。
二、隔离电阻的作用1. 防止电流相互干扰：当两个电路之间存在干扰源时，隔离电阻可以阻断干扰传播，保证信号的准确传输。
2. 防止电压波动：在电力系统中，隔离电阻可以平衡电压的波动，保持系统的稳定运行。
3. 保护设备安全：隔离电阻能够防止电流过大，从而保护设备免受损坏。
三、485隔离电阻的应用485隔离电阻主要应用于RS485总线通信系统中，它可以解决总线通信中的干扰和噪声问题，提高通信质量和稳定性。
在工业自动化、仪器仪表、数据采集等领域广泛应用。
四、485隔离电阻的选型1. 隔离电阻的阻值选择应根据具体应用场景和总线长度来确定。
一般情况下，总线长度越长，隔离电阻的阻值应选择越大。
2. 隔离电阻的功率耗散也是需要考虑的因素之一，功率耗散过大可能会导致电阻过热，影响使用寿命。
3. 隔离电阻的质量和可靠性也是选型的重要考虑因素，选择知名品牌和有良好口碑的产品可以保证产品的质量和性能。
五、485隔离电阻的安装和维护1. 安装隔离电阻时，应确保电路断电，避免触电和设备损坏。
2. 隔离电阻的安装位置应在总线两端，并保证与总线的连接牢固可靠。
3. 定期检查隔离电阻的连接情况，防止松动或接触不良导致通信故障。
4. 隔离电阻使用一段时间后，应注意检查其电阻值是否正常，如有问题应及时更换。
六、总结485隔离电阻作为一种重要的电气隔离元件，具有防干扰、防波动和保护设备安全的作用。
在485总线通信中，它起到稳定信号传输的关键作用。
为什么RS485总线要接终端电阻汇总

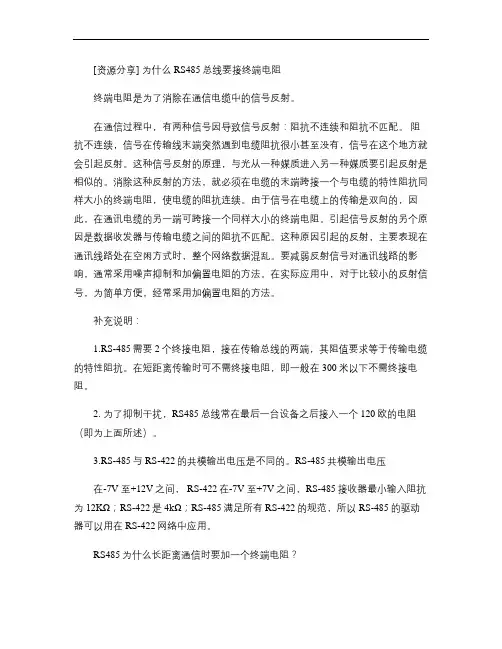

[资源分享] 为什么RS485总线要接终端电阻终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
补充说明：1.RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。
在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
2. 为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3.RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V 至+12V之间， RS-422在-7V 至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS485为什么长距离通信时要加一个终端电阻？485的通信方式就是一个正极D+和一个负极D －，两线间的电压为0和1的信号，为什么长距离的时候要加一个终端电阻？在后面并个电阻的作用是什么？个人感觉并不并联这个电阻从电气原理上好像没有太多的意义？这个电阻为什么能识别是整个网络节点中的最后一个设备？最佳答案恩，作为网络传输路径，其中一个重要的指标就是信号反射。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

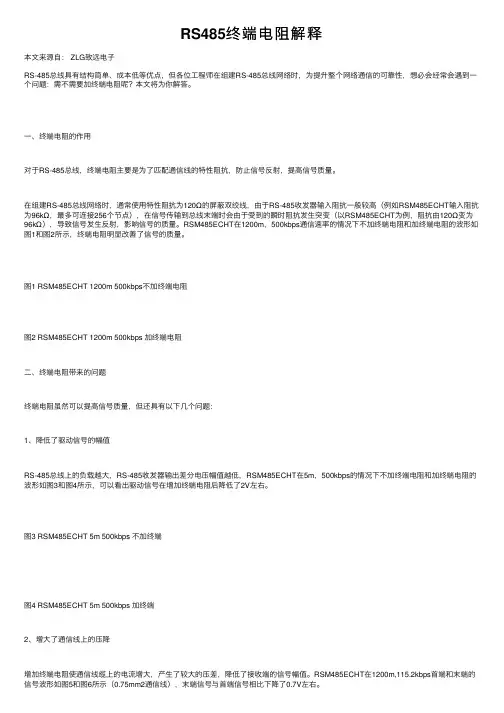

RS485总线终端电阻
1.一般情况下不需要增加终端电阻，只有在485通信距离超过300米的情况下，要在485通讯的开始端和结束端增加终端电阻。
2.终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，
主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，
对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
3. 补充说明：
1）RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。
在短距离传输时不需终接电阻，即一般在100米以下不需终接电阻。
2）为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3）RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间，RS-422
在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
4.终端匹配电阻的正确接法是在每个485总线的首尾两端上各接一个120欧姆的终端电阻。
下列建议希望会有所帮助：
1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。
一般推荐如下：
普通双绞屏蔽型电缆STP-120Ω（for RS485 & CAN）one pair 20 AWG ，电缆外径7.7mm左右。
适用于室内、管道及一般工业环境。
使用时，屏蔽层一端接地！
普通双绞屏蔽型电缆STP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径8.2mm左右。
适用于室内、管道及一般工业环境。
使用时，屏蔽层一端接地！
铠装双绞屏蔽型电缆ASTP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径12.3mm左右。
可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。
使用时，建议铠装层两端接地，最内层屏蔽一端接地！
2.单层屏蔽的电缆屏蔽层应一端接地；双层绝缘隔离型的电缆屏蔽层其外层（含铠装）应两端接地，内层屏蔽则应一端接地！
3.传输距离超过300米应加终端电阻（一般为120Ω）。
