电脑接口大全【图解】
电脑接口与连线图解(doc 10页)
电脑接口与连线图解(doc 10页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑电脑接口和连线图解主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄***色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
电脑接口和连线图解
电脑接口和连线图解电脑接口和连线图解主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
电脑接口大全图解
每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB 设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
计算机常见外部接口图解
计算机常见外部接口图解3.5mm插头USB接口串口VGA接口网卡（LAN）接口并口电脑内数据接口IEEE1394接口eSATA接口Micro-USBDVIHDMI3.5mm插头最常见的立体声耳机分三层，也有两层的，每一层都有对应的功能，要DIY的话一定要分层。
标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。
最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地USB接口定义图USB全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为电脑外设最主要的接口方式。

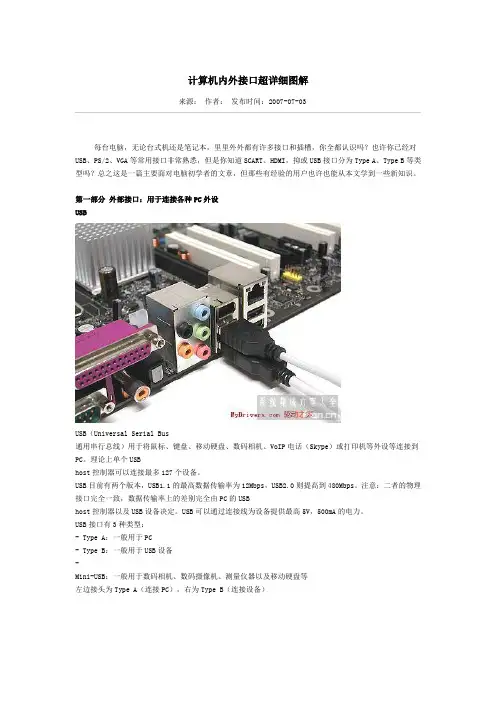

计算机内外接口超详细图解
计算机内外接口超详细图解来源：作者：发布时间：2007-07-03每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识。
第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USBhost控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备-Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b（或Firewire-800）所取代。
计算机内外接口超详细图解
计算机内外接口超详细图解每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识。
第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USBhost控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为 12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及 USB设备决定。
USB可以通过连接线为设备提供最高5V，500mA 的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备-Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为 Type A（连接PC），右为Type B（连接设备）USB MiniUSB 延长线，一般不应长于5米请认准接头上的USB标志USB 分离线，每个端口各可以得到5V500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为 400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
电脑接口图解大全_图解硬盘接口
电脑接口图解大全图解硬盘接口2010-12-29 19:09:01| 分类：计算机常识| 标签：|字号大中小订阅每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
全程图解主机各种接口
最详细的主板各种插针接口与机箱（电源）的接法组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。
在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。
如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。
由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。
由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。
一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER 是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。
电脑接口大全（图解）
电脑接口大全（图解）每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB 设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
图文讲解电脑内外接口
电脑内外所有连线详细图解诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。
笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。
主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line 接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
多图解说计算机内外所有连线
多图解说计算机内外所有连线主机外连线主机外的连线虽然基本，但咱们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最基本的连接要领就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不运用计算机的时刻关上这个电源开关（图1）。
ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在运用中也不能执行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用计算机外部接口中独一支撑热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件装备的固定要领相似）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
LineOut接口（淡绿色）：靠近COM接口，议决音频线用来连接音箱的Line接口，输出经历计算机处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于LineOut和Mic中间的那个接口，意为音频输入接口，需和其他音频专业装备相连，家庭用户通常闲置无用。
Mic接口（粉红色）：粉红色是MM喜好的颜色，而聊天也是MM喜好的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄***色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
各种电脑接口简介(配图)
每个计算机系统，不论台式PC还是笔记本电脑，都会有很多接口。
你能正确识别每一个接口么？尽管他们触手可及，却总是出现各种各样的状况。
这篇文章包罗万象，为新用户和经历问题的使用者提供帮助。
通过大量图片和注释，将告诉你电脑各种接口、插槽、插头的作用。
值得安慰的是，大多数接口都不太容易弄错，主要依靠“防呆”设计；如果有特殊情况，文章中会特别注明。
（防呆设计：通过一些突出或凹陷的部分，使接口不能或不容易被插反插错，从而保护接口与硬件）我们将接口整体分为两部分：外部接口：电脑的外设联接接口内部接口：计算机系统里的接口外部接口：电脑的外设联接接口插头插座名称USBIEEE 1394/ Firewire / i.Link / 火线Cinch / RCAPS/2 键盘鼠标接口VGA显示器视频接口DVI数字视频接口RJ45 (LAN /ISDN)网线接口RJ11(Modem / 电话)S-Video (Hosiden)内部接口：计算机系统里的接口插头插座名称SATA (Serial ATA)PATA (Parallel ATA / UltraDMA/133 / IDE)agp(Graphics Cards) PCIe (pci Express) PCIPOWER 电源接口外部接口：USBUniversal Serial Bus (USB)万用串行总线，被设计为联接各种外部设备。
譬如鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机。
理论上一个USB控制器，可以联接127个USB设备（当然，理想与现实总是有些差距^_^）。
USB 1.1峰值传输速率为12Mbps，USB 2.0峰值为480Mbps。
USB 2.0可以向下兼容，当USB 2.0设备插入1.1接口，将只有12Mbps的传输速率。
USB可以通过线缆传送电力，能够为移动硬盘提供电能（最大500mA、5V）。
USB接口分为三种：接口类型A：通常在PC上出现接口类型B：通常在USB设备上出现Mini-USB：数码相机和摄像机、移动硬盘等设备经常使用。
电脑内外接口全程图解
电脑内外接口全程图解每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB 接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识.第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、V oIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbps 的IEEE-1394标准正被800Mbps的IEEE-1394b（或Firewire-800）所取代。
电脑接口大全【图解】
每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USB host 控制器可以连接最多127个设备。
3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC 的USB host控制器以及USB设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
电脑接口和连线全程图解
ps/2接口（蓝绿色）：LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄SE）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
网卡接口：该接口一般位于网卡的挡板上（目前很多主板都集成了网卡，网卡接口常位于USB接口上端）。
将网线的水晶头插入，正常情况下网卡上红色的链路灯会亮起，传输数据时则亮起绿色的数据灯。
主机内连线主机内的连线有简单的也有复杂的，但无论简单还是复杂，我们DIYer都要攻克这些困难，这样才能真正地组装起一台可以流畅运行的电脑。
1．电源连线20芯电源连线：主板就是靠它供电的。
先用力捏住电源接头上的塑料卡子，然后将电源接口平直地插入主板CPU插座旁边的20芯电源插座（图5）。
注意卡子与卡座在同一方向上。
CPU电源连线：由于P4级别的CPU耗电量巨大，系统还需要单独为CPU供电，因此在CPU的附近提供了一个4芯的电源插座，连接时将电源输出端一个正方形的四芯电源插头对准卡座插入。
计算机内外接口超详细图解
每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识。
第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USBhost控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备-Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b（或Firewire-800）所取代。
电脑电源接口详解(图解)
电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V11 3.3V2 3.3V12-12V3地13地45V14PS-ON 5地15地65V16地7地17地8PW+OK18-5V。
95V-SB195V1012V205V在电源上看：编号输出电压编号输出电压205V1012V195V95V-SB18-5V8PW+OK17地7地16地65V15地5地14PS-ON45V13地3地12-12V2 3.3V11 3.3V1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V 以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
左边是带颜色标示的PS/2接口，右边的没有颜色标示
PS/2是一种古老的接口，广泛用于键盘和鼠标的连接。
现在的PS/2接口一般都带有颜色标示，紫色用于连接键盘，绿色用于连接鼠标。
有些主板上的PS/2接口可能没有颜色标示，别担心，插错接口并不会损坏设备，但此时鼠标键盘将无法工作，电脑也可能无法启动，很简单，将鼠标键盘对调一下接口肯定就对了。
前面提到的USB - PS/2转接器
VGA显示接口
显卡上的VGA显示接口
显示器使用一种15针Mini-D-Sub（又称HD15）接口通过标准模拟界面连接到PC上。
通过合适的转接器，你也可以将一台模拟显示器连接到DVI-I界面上。
VGA接口传输红、绿、蓝色值信号（RGB）以及水平同步（H-Sync）和垂直同步（V-Sync）信号。
显示信号线上的VGA接头电脑
新款显卡一般都提供2个DVI接口，可使用一种DVI-VGA转接器来在两种接口之间转换。
术语表：VGA = Video Graphics Array 视频图像阵列
DVI显示接口
DVI是一种主要针对数字信号的显示界面，这种界面无需将显卡产生的数字信号转换成有损模拟信号，然后再在数字显示设备上进行相反的操作。
数字TDMS信号的优点还包括允许显示设备负责图像定位以及信号同步工作。
一块具备两个DVI端口的显卡，可同时连接两个（数字）显示器
因为数字显示取代模拟显示的进程还比较缓慢，目前这两种技术还处于并存阶段，现在的显卡通常可以支持双显示器。
广泛使用的DVI-I接口可以同时支持模拟和现实信号。
而少见的多的DVI-D接口只能输出数字信号，无法输出任何模拟信号。
许多显卡以及部分显示器都提供了DVI-I - VGA转接器，这样那些只提供15针D-Sub-VGA接头的老显示器也可以在DVI-I接口上继续工作。
DVI接口类型及其阵脚分布（显卡上最经常使用的是DVI-I）
术语表：DVI = Digital Visual Interface 数字视觉接口硬
RJ45，用于LAN和ISDN:
有线网络主要使用我们都很熟悉的双绞线进行互连。
现在，千兆以太网正在逐步
取代百兆以太网。
网线主要有两种类型
- 直通线，最广泛使用的双绞线
- 交叉线，用于特殊情况下的连接
使用直通线的网络设备一般连接到交换机（switch）或集线器（hub）上，如果想要直接连接两种同类设备，比如两台PC，则可以使用交叉线而无需通过交换机或集线器。
PCI网卡上的RJ45接口
网卡使用LED指示灯来表示网络活动状态
RJ11，用于Modem和电话
笔记本上的RJ11接口
用于德国电话的RJ11转接器。
今后各国自定义的电话接口规范将逐渐消失
S-Video线
显卡上的S-Video端口
用于连接TV和VCR的SCART接口
前面已经提到过的SCART - RCA转接器（复合视频，双声道音频和S-Video）HDMI
是一种19针Type A接口。
HDMI-DVI转接线
主板上的4个SATA接口
许多SATA数据线末端带有保护套，防止娇嫩的金手指受损。
多种形式的SATA电源线
SATA电源接头
各种颜色的数据线
尽管SATA主要设计为PC机箱内使用，但也出现了许多让SATA变为外部接口的产品。
目前的SATA硬盘一般有两种电源接口，可以使用传统的D型电源接头
目前的SATA硬盘一般有两种电源接口，可以使用传统的D型电源接头硬件
或者使用SATA专用的电源接头
ATA/133 (Parallel ATA，UltraDMA/133或E-IDE)
这是一种用于连接硬盘和光驱（CD和DVD）的并行总线，也称作Parallel ATA （并行ATA）。
最新版本的并行ATA使用40针，80线的扁平数据线来连接主板和驱动器。
每条数据线最多可以连接2台设备，需要将设备分别设置为主盘（master）和从盘（slave），这样的设置一般通过驱动器上的跳线实现。
IDE数据线，注意接头上的突起以及缺少一个针孔
连接一台DVD光驱：数据线的红色边缘总是靠近电源线
ATA/133接口：上为″硬盘，下为是″硬盘。
想在台式机上使用″笔记本硬盘可以使用这样的转接器
AGP 图形加速接口
带固定夹的AGP插槽
目前大多数显卡都使用图形加速接口（AGP），少数电脑（大多历史悠久）还在使用PCI接口显卡。
而新一代的PCI Express (PCIe)接口来势汹汹，大有取代AGP之势。
注意：PCI Express为串行总线，而PCI（不带Express）是并行总线，二者完全不同。
上为AGP显卡下为PCI Express显卡，注意二者金手指部分的显著不同
工作站主板采用AGP Pro插槽，能为电源需求很大的OpenGL显卡提供额外电力，同时这种接口也可接插主流显卡。
不过，AGP Pro没有被广泛接受，目前的高端显卡要么采用独立的电源供应，要么在显卡上设计额外的电源接口
高端显卡通过传统的4针或6针D型电源接口提供额外供电
PCIe显卡上常见的Molex 6针电源接口
PCI Express：串行总线
PCI Express X16插槽（图片上方）和2个2 PCI Express X1插槽（图片下方)
用于nVIDIA SLI显卡的PCI-Express双插槽，中间是一个较小的PCI Express x1插槽
PCI Express是一种串行总线，而PCI-X（请见下文详解）或PCI都是并行总线接口。
( H- d2 S F% I: C/ Y: d星星电脑技术论坛PCI Express (PCIe)是用于显卡的最新接口界面，也可用于连接其它板卡，不过目前此类板卡还非常少。
理论上，PCIe X16能提供接近两倍于AGP 8X的单向传输带宽，但实际上，带宽上的优势并未被当今的显卡完全利用。
AGP显卡（图片上方）和PCI-Express显卡（图片下方）
下图从上到下依次为：PCI Express x16，两个PCI，PCI Express x1
PCI和PCI-X：并行总线
PCI是用于连接PC各种板卡的总线标准，比如网卡、Modem卡、声卡和视频编辑卡等等。
主流主板上大多采用32位，33MHz，版的PCI接口，可以提供最高133MB/s的带宽。
有些主板还具备66MHz的版PCI，不过目前符合该规范的产品不多。
, 并行PCI总线的另一个发展方向是PCI-X。
这种插槽在工作站和服务器主板上很常见，SCSI控制器和多端口网卡需要这种高带宽界面。
举例来说，64位，133MHz 的PCI-X 可以提供1GB/s的带宽。
规范目前支持电压。
插槽左边的分隔能防止老型号5V PCI板卡（图中所示）的错误插入
这张显卡金手指左侧有缺口，能正确插入 PCI插槽
插入64位PCI-X插槽的RAID控制卡
下图上方为一条32位PCI插槽，下面是3条64位PCI-X插槽，最下方的绿色插槽支持ZCR（Zero Channel RAID）
电源接口及ATX标准
电源插头
AMD/Intel平台ATX电源规范
24针的扩展ATX（Extented ATX）电源插头
20针ATX主板电源接口
20针ATX电源线
6针EPS接头
已经很难看到的软驱电源线
20/24针可分离式主板电源接头（ATX或EATX)
错误示范！可别把20/24针可分离式电源接头的4针扩展接头插进12V辅助（AUX）电源接口中（一般来说那个接口也比较远你够不着）。
这个家伙要么成为Extended ATX电源接头的一部分，要么完全无用（在使用20针ATX电源接口的主板上）。
这个单独的4针电源线才属于12V辅助（AUX）电源接口，很容易识别：两根黄
色和两根黑色电线
有些主板还需要这样的一个D型电源接头额外供电-。
