编码器的工作原理及分类
编码器的工作原理
正余弦编码器输出原理
▪ 利用平行光通过光栅时，所产生的莫尔条 纹的光强度近似于余弦函数，在莫尔条纹 移动的方向上放置4个1/4莫尔条纹的光敏元 件，将会得到4组正余弦输出信号
格雷码的特点：相邻的整数在他的数字表示中只有 一个不同，可避免数字转换电路中出现很大的峰值 电流（如3-4，0011-0100） 二进制-格雷码 转换格式 ：高位保留 次高位取（二 进制）高位与次高位的“异或”运算
绝对值编码器的输出形式
▪ 1 并行输出模式
多少位（码道）绝对值编码器就有多少根 信号电缆，每根电缆代表一位数据，以电缆 输出电平的高低代表1或0，物理器件与增量 值编码器相似 ，有集电极开路PNP,NPN型, 差分驱动,推挽式，差分高电平有效或低电平 有效来针对PNP或NPN的物理器件格式 ,并 行输出一般已格雷码形式输出,又称格雷码编 码器
旋转变压器的应用
▪ 1. 鉴相工作方式 感应电压的相位角等于转子的机械转角。
因此只要检测出转子输出电压的相位角，就 知道了转子的转角
旋转变压器的应用
旋转变压器
旋转变压器又称分解器，是一种控制用的微电机， 它将机械转角变换成与该转角呈某一函数关系的电信 号的一种间接测量装置。
旋转变压器的原理
1 旋转变压器是一种输出电压随转子转角变化的信号 元件。当励磁绕组以一定频率的交流电压励磁时，输出 绕组的电压幅值与转子转角成正弦或余弦函数关系，或 保持某一比例关系，或在一定转角范围内与转角成线性 关系
直尺编码器

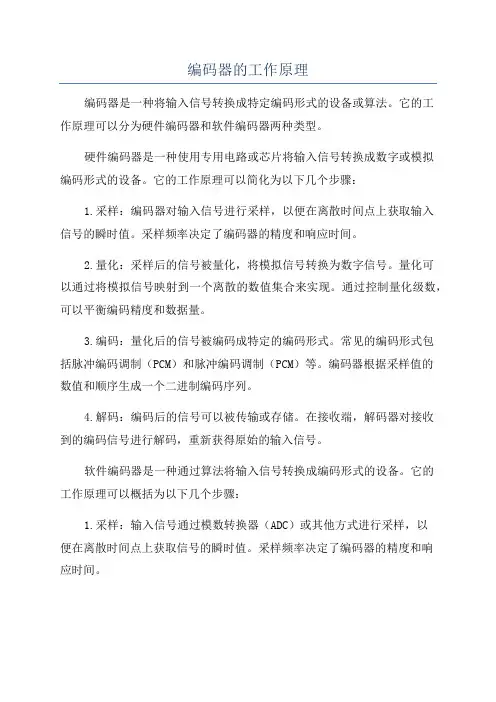

编码器的工作原理
编码器的工作原理编码器是一种将输入信号转换成特定编码形式的设备或算法。
它的工作原理可以分为硬件编码器和软件编码器两种类型。
硬件编码器是一种使用专用电路或芯片将输入信号转换成数字或模拟编码形式的设备。
它的工作原理可以简化为以下几个步骤：1.采样：编码器对输入信号进行采样，以便在离散时间点上获取输入信号的瞬时值。
采样频率决定了编码器的精度和响应时间。
2.量化：采样后的信号被量化，将模拟信号转换为数字信号。
量化可以通过将模拟信号映射到一个离散的数值集合来实现。
通过控制量化级数，可以平衡编码精度和数据量。
3.编码：量化后的信号被编码成特定的编码形式。
常见的编码形式包括脉冲编码调制（PCM）和脉冲编码调制（PCM）等。
编码器根据采样值的数值和顺序生成一个二进制编码序列。
4.解码：编码后的信号可以被传输或存储。
在接收端，解码器对接收到的编码信号进行解码，重新获得原始的输入信号。
软件编码器是一种通过算法将输入信号转换成编码形式的设备。
它的工作原理可以概括为以下几个步骤：1.采样：输入信号通过模数转换器（ADC）或其他方式进行采样，以便在离散时间点上获取信号的瞬时值。
采样频率决定了编码器的精度和响应时间。
2.数字信号处理：采样后的信号会经过一系列数字信号处理算法进行处理。
这些算法可以用于滤波、降噪、增益控制等。
数字信号处理可以提高编码器的性能和可靠性。
3.编码：处理后的信号被编码成特定的编码形式。
编码算法可以根据信号的统计特性和编码目的来选择。
常见的编码算法包括哈夫曼编码、熵编码等。
4.解码：编码后的信号可以被传输或存储。
在接收端，解码器通过反向算法对接收到的编码信号进行解码，重新获得原始的输入信号。
无论是硬件编码器还是软件编码器，它们都可以应用于各种领域。
例如，音频编码器常用于语音通信和音乐压缩，视频编码器常用于视频传输和存储，图像编码器常用于图像压缩和传输等。
编码器可以通过优化编码算法和增加处理能力来提高编码精度、压缩率和实时性，以满足不同应用的要求。

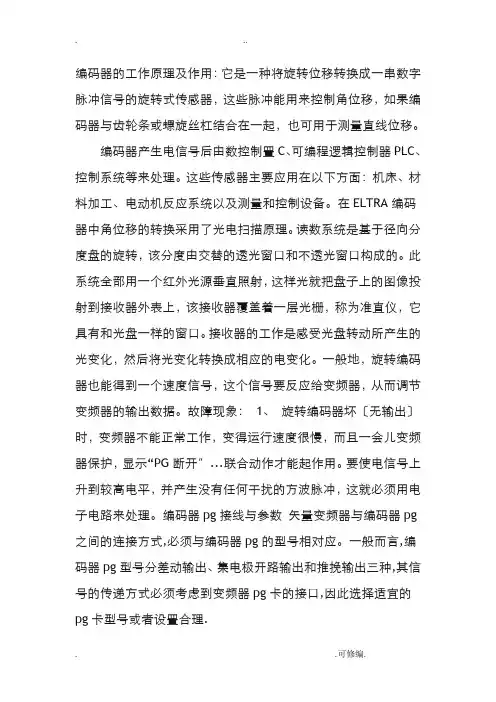

编码器的工作原理及作用
编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。
编码器产生电信号后由数控制置C、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在以下方面：机床、材料加工、电动机反应系统以及测量和控制设备。
在ELTRA编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器外表上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘一样的窗口。
接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。
一般地，旋转编码器也能得到一个速度信号，这个信号要反应给变频器，从而调节变频器的输出数据。
故障现象：1、旋转编码器坏〔无输出〕时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开〞...联合动作才能起作用。
要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。
编码器pg接线与参数矢量变频器与编码器pg 之间的连接方式,必须与编码器pg的型号相对应。
一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择适宜的pg卡型号或者设置合理.编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开场计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。
在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置别离。
如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。
现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。
编码器的基本原理及应用
智能通讯接口：PROFIBUS总线、CAN总线接口，可以直接接入总线网 络，通过通信的方式读出实际的计数值或测量值。
机械方面的安装：
编码器属于高精度一体化设备，所以编码器轴与用户端输出 轴之间需要采用弹性软连接，避免因用户轴的串动、跳动而 造成编码器轴系和码盘的损坏。
安装时严禁敲击和摔打碰撞，以免损坏轴系和码盘。 长期使用时，定期检查固定编码器的螺丝是否松动。
电气方面的安装：
接地线应尽量粗，一般应大于1.5mm2 编码器的输出线彼此不要搭接，以免损坏输出线路； 与编码器相连的电机等设备，应接地良好，不要有静电； 配线时应采用屏蔽电缆； 长距离传输时，应考虑信号衰减因素，选用具备输出阻抗低、
抗干扰能力强的型号； 避免在强电磁波环境中使用；
故障及维修：
编码器本身元器件出现故障，导致其不能产生和输 出正确的波形，维修或更换编码器；
编码器连接电缆故障，这种故障出现的几率高，是 优先考虑的因素。通常是电缆断路、短路或接触不 良，更换电缆或接头；
电缆屏蔽线未接或脱落，这样会引入干扰信号，使波形 不稳定，影响通讯的准确性，必须保证屏蔽线可靠的焊 接及接地；
特点：
不需要计数，在转轴的任意位置都可以读出一个固定的与位 置相对应的数字码，即直接读出角度坐标的绝对值。另外， 相对于增量式，绝对式编码器不存在累计误差，并且当断电 后位置信息也不会丢失。
一般情况下，从编码器的光电检测器件获取的信号电平较低，波形也不规 则，不能直接用于控制、信号处理和远距离传输，所以在编码器内还需要 对信号进行处理放大、整形等处理。经过处理的输出信号一般近似于正玄 波或矩形波，因为矩形波输出信号容易进行数字处理，所以在控制系统中 应用比较广泛。

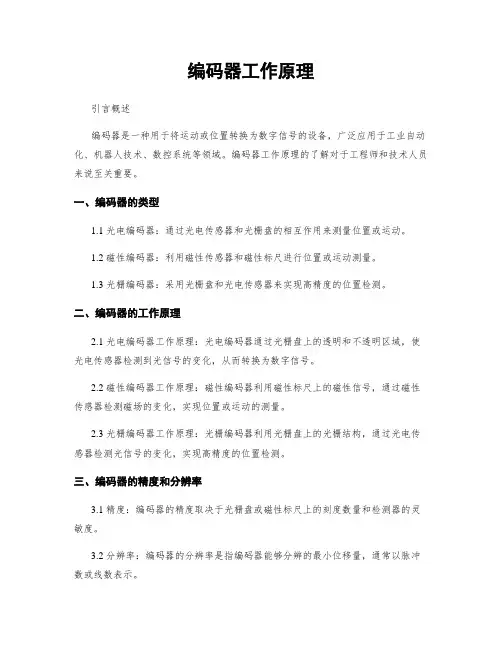

编码器工作原理
编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。
编码器工作原理的了解对于工程师和技术人员来说至关重要。
一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。
1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。
1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。
二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。
2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。
2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。
三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。
3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。
3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。
四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。
4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。
4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。
五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。
5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。
5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。

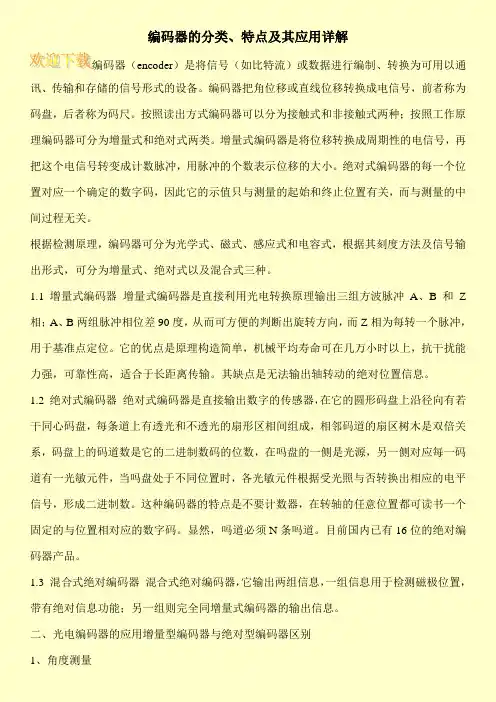

编码器的分类、特点及其应用详解
编码器的分类、特点及其应用详解编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。
按照读出方式编码器可以分为接触式和非接触式两种；按照工作原理编码器可分为增量式和绝对式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式，根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z 相；A、B两组脉冲相位差90度，从而可方便的判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
1.2 绝对式编码器绝对式编码器是直接输出数字的传感器，在它的圆形码盘上沿径向有若干同心码盘，每条道上有透光和不透光的扇形区相间组成，相邻码道的扇区树木是双倍关系，码盘上的码道数是它的二进制数码的位数，在吗盘的一侧是光源，另一侧对应每一码道有一光敏元件，当吗盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读书一个固定的与位置相对应的数字码。
显然，吗道必须N条吗道。
目前国内已有16位的绝对编码器产品。
1.3 混合式绝对编码器混合式绝对编码器，它输出两组信息，一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。
二、光电编码器的应用增量型编码器与绝对型编码器区别1、角度测量。
编码器分类
编码器分类1、按信号的原理分：增量式编码器、肯定式编码器、混合式编码器1）增量式编码器直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90，从而可便利地推断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简洁，机械平均寿命可在几万小时以上，抗干扰力量强，牢靠性高，适合于长距离传输。
其缺点是无法输出轴转动的肯定位置信息。
2）肯定式编码器利用自然二进制或循环二进制（格雷码）方式进行光电转换的。
肯定式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，肯定编码器可有若干编码，依据读出码盘上的编码，检测肯定位置。
编码的设计可采纳二进制码、循环码、二进制补码等。
它的特点是：（1）可以直接读出角度坐标的肯定值；（2）没有累积误差；（3）电源切除后位置信息不会丢失。
但是辨别率是由二进制的位数来打算的，也就是说精度取决于位数，目前有10位、14位等多种。
3）混合式肯定值编码器它输出两组信息：一组信息用于检测磁极位置，带有肯定信息功能；另一组则完全同增量式编码器的输出信息。
肯定值编码器是一种直接编码和直接测量的检测装置。
它能指示肯定值位置，没有累积误差，电源切除后，位置信息不丢失。
常用的编码器有编码盘和编码尺，统称为码盘。
从编码器的使用记数来分类，有二进制编码、二进制循环码（葛莱码）、二-十进制码等编码器。
从结构原理分类，有接触式、光电式和电磁式等几种。
混合式肯定值编码器就是把增量制码与肯定制码同做在一块码盘上。
在圆盘的最外圈是高密度的增量条纹，中间有四个码道组成肯定式的四位葛莱码，每1/4同心圆被葛莱码分割成16个等分段。
该码盘的工作原理是三极记数：粗、中、精计数。
码盘转的转数由对“一转脉冲”的计数表示。
在一转以内的角度位置有葛莱码的4*16不同的数值表示。
每1/4圆葛莱码的细分有最外圆的增量码完成。
增量式光电编码器：测速，测转动方向，测移动角度、距离(相对)。
编码器工作原理及型号分类
编码器工作原理及型号分类编码器是一种将输入信息转换为特定输出形式的装置。
它主要用于数码通信、控制系统、无线通信等领域。
编码器的工作原理是将输入信息进行标准化的编码处理，以便于传输、存储或处理。
编码器可以根据不同的编码方式和输出形式进行分类。
根据编码方式的不同，编码器可分为数字编码器和模拟编码器。
数字编码器将输入信号转换为数字形式的编码输出，而模拟编码器则将输入信号转换为模拟形式的编码输出。
数字编码器常见的分类方式有以下几种：1.绝对编码器：绝对编码器将每一个输入位置映射到一个唯一的编码输出，无需进行位置标定或零位校准。
绝对编码器常用于需要高精度和高速度定位的系统中。
2.增量编码器：增量编码器将位置变化表示为脉冲序列，通过计算脉冲数量判断位置的变化。
增量编码器相对于绝对编码器来说成本更低，但需要进行零位校准。
3. Gray编码器：Gray编码器将每个相邻位置的编码只有一个位数不同，避免了因为位置变化引起多位编码同时变化的问题。
Gray编码器常用于需要防止位置识别误差的系统中。
4.自适应编码器：自适应编码器根据输入信号的特性自动选择最佳的编码方式。
它可以根据输入信号的范围和精度要求，灵活地调整编码方式。
模拟编码器主要分为角度编码器和位移编码器。
角度编码器将角度信号转换为模拟的编码输出，常见的种类有光学角度编码器、磁性角度编码器等。
位移编码器将位移信号转换为模拟的编码输出，常见的种类有电容位移编码器、磁性位移编码器等。
编码器的选择根据具体应用场景和需求进行。
在选择编码器时需要考虑的因素包括精度要求、速度要求、传输距离、环境条件等。
常见的编码器型号有CUI Inc.的AMT系列绝对磁性编码器、Banner Engineering的QMH26和QMH40系列绝对光学编码器、Honeywell的CDW系列增量式编码器等。
总之，编码器是一种将输入信息转换为特定输出形式的装置，可以根据编码方式和输出形式进行分类。
编码器分类及工作原理
编码器分类及工作原理编码器是一种常用的电子设备，用于将模拟信号或数字信号转换为特定编码格式的信号，以便传输、存储或处理。
根据其分类和工作原理的不同，编码器可以分为以下几种类型：1. 数字编码器：数字编码器将模拟信号转换为数字信号，常见的数字编码器有模数转换器（ADC）和带通滤波器。
ADC将连续变化的模拟信号转换为数字形式，通常通过采样和量化来实现。
带通滤波器则用于从连续模拟信号中提取特定频段的信号。
2. 脉冲编码器：脉冲编码器将输入信号转换为脉冲序列。
它通常使用不同的脉冲宽度、脉冲间隔或脉冲位置来表示不同的输入信号。
常见的脉冲编码器有脉冲编码调制（PCM）和脉冲位置调制（PPM）等。
3. 压缩编码器：压缩编码器将输入信号进行压缩，以减少数据的存储空间或传输带宽。
压缩编码器使用各种算法和技术，如无损压缩和有损压缩，以实现高效的数据压缩。
4. 视频编码器：视频编码器是一种专门用于处理视频信号的编码器。
它将视频信号转换为数字格式，并使用特定的视频编码算法，如H.264、MPEG-2等，对视频数据进行压缩和编码。
5. 音频编码器：音频编码器将音频信号转换为数字格式，并使用特定的音频编码算法，如MP3、AAC等，对音频数据进行压缩和编码。
编码器的工作原理可以简单概括为以下几个步骤：1. 信号采集：编码器通过传感器或输入接口采集输入信号，可以是模拟信号或数字信号。
2. 信号处理：采集到的信号经过预处理，如滤波、放大、抽样等，以满足编码器的要求。
3. 信号编码：编码器根据所采用的编码算法，将输入信号转换为特定的编码格式。
编码过程可以包括量化、编码表查找、差分编码等操作。
4. 编码输出：编码后的信号以数字形式输出，可以传输给其他设备、存储到介质中或进行进一步处理。
编码器在许多领域中广泛应用，如通信、音视频处理、数据存储和传输等。
它们通过将信号转换为特定的编码格式，提高了信号的传输效率、存储空间利用率和处理速度，对现代电子技术的发展起到了重要作用。
编码器—编码器的概念及普通编码器
4.4.1 编码器 4.4.2 译码器/数据分配器
4.4.3 数据选择器 4.4.4 数值比较器 4.4.5 算术运算电路
4.4 若干典型的组合逻辑集成电路
4.4.1 编码器
1、编码器 (Encoder)的概念与分类 ➢编码：赋予二进制代码特定含义的过程称为编码。
➢编码器的分类：普通编码器和优先编码器。
普通编码器：任何时候只允许输入一个有效编码信号，否则 输出就会发生混乱。
优先编码器：允许同时输入两个以上的有效编码信号。当同 时输入几个有效编码信号时，优先编码器能按预先设定的优 先级别，只对其中优先权最高的一个进行编码。
2、编码器的工作原理 普通二进制编码器
Y0 I0 I1 I 2 I 3 I0 I1 I 2 I 3
I0
1
I1
1
&
≥ Y1 &1
I2
1
I3
1
&
≥ Y0 &1
该电路是否可以再简化？
(2.) 键盘输入8421BCD码编码器（分析）
编码输入
VCC 1kΩ×10
S0 0
S1 1
S2 2
S3 3
S4 4
S5 5
6
S6
S7 7
பைடு நூலகம்
S8 8
S9 9
使能标志
1 0 1 1 1 1 1 1 1 1 0 001 1
0 1 1 1 1 1 1 1 1 1 0 000 1
该编码器为输入低电平有效
I0
1
I1
1
I2
1
I3
1
& ≥ Y1
&1
& ≥ Y0
编码器的工作原理
编码器的工作原理编码器是一种数字电子器件，其工作原理是将输入信号转换为对应的数字编码输出。
它在通信系统、自动控制、数字电路和计算机系统等领域中得到广泛应用。
本文将介绍编码器的工作原理以及常见的编码器类型。
一、编码器的工作原理：1.信号采样：在编码器中，输入信号通常是模拟信号或数字信号。
在信号采样阶段，输入信号会被周期性地采样，将连续的信号转换为离散的信号。
采样的频率取决于实际应用的要求以及系统的采样率。
2.编码处理：在信号采样后，采样的信号需要被编码成数字形式的编码输出。
编码过程是将离散信号映射为二进制编码的过程。
编码器根据特定的编码规则将信号的不同状态映射为二进制编码。
常见的编码规则有格雷码、二进制编码等。
二、编码器的分类：编码器根据信号特性和应用领域的不同，可以分为多种类型。
常见的编码器有以下几种。
1.绝对值编码器：绝对值编码器将每个位置上的输入信号映射为唯一的编码输出。
常见的绝对值编码器有二进制编码器和格雷码编码器。
二进制编码器将每个位置上的输入信号映射为二进制数，例如4位二进制编码器可以表示0-15的数字。
格雷码编码器是一种独特的编码方式，相邻的任意两个编码仅有一个位数发生变化，以减少误差和问题。
2.相对值编码器：相对值编码器将信号的变化状态编码为相对于前一状态的变量。
常见的相对值编码器有增量式编码器和霍尔效应编码器。
增量式编码器将每个位置上的输入信号与上一状态进行比较，以计算输出信号的变化量。
霍尔效应编码器通过利用霍尔传感器感测磁场的变化来实现编码。
三、编码器的应用：1.通信系统：在通信系统中，编码器用于将模拟信号转换为数字信号，以便传输和处理。
例如，音频编码器用于将声音信号编码为数字信号，以便在数字音频播放器和计算机上播放。
2.自动控制系统：在自动控制系统中，编码器用于检测和测量旋转的位置和速度。
例如，在机械系统中，旋转编码器用于测量电机的角度和速度，并将其转换为数字信号，以便控制系统对电机进行精确控制。
编码器工作原理
编码器工作原理引言概述：编码器是一种用于将运动转换为数字信号的设备，常用于测量旋转角度或线性位移。
它在许多领域中都有广泛的应用，如机械制造、自动化控制、机器人技术等。
本文将介绍编码器的工作原理及其应用。
一、编码器的类型1.1 光学编码器：利用光学传感器来检测运动物体的位置，常见的有绝对光学编码器和增量光学编码器。
1.2 磁性编码器：利用磁性传感器来检测运动物体的位置，常见的有绝对磁性编码器和增量磁性编码器。
1.3 其他类型：还有许多其他类型的编码器，如电容编码器、霍尔编码器等。
二、编码器的工作原理2.1 光学编码器工作原理：光学编码器通过光栅盘和光电传感器来实现位置的检测，光栅盘上的光栅条通过光电传感器产生信号，经过处理后得到位置信息。
2.2 磁性编码器工作原理：磁性编码器通过磁性条纹和磁性传感器来实现位置的检测，磁性条纹上的磁性信息被磁性传感器检测并转换为位置信息。
2.3 编码器信号处理：编码器输出的信号经过信号处理电路进行处理，包括滤波、放大、数字化等步骤，最终得到准确的位置信息。
三、编码器的应用领域3.1 机械制造：编码器常用于数控机床、机器人等设备中，用于准确测量位置和速度，实现精密加工。
3.2 自动化控制：编码器在自动化控制系统中起到重要作用，用于反馈位置信息，实现闭环控制。
3.3 机器人技术：编码器是机器人关节的重要组成部分，用于控制机器人的姿态和位置，实现精准运动。
四、编码器的优势4.1 高精度：编码器能够实现高精度的位置测量，满足各种应用领域的需求。
4.2 高稳定性：编码器具有良好的稳定性和可靠性，能够长时间稳定工作。
4.3 高速度：编码器能够快速响应运动信号，实现高速运动控制。
五、编码器的发展趋势5.1 高分辨率：随着技术的不断进步，编码器的分辨率将不断提高，实现更加精密的位置测量。
5.2 多功能性：未来的编码器将具有更多的功能，如温度补偿、自动校准等功能。
5.3 集成化：编码器将越来越趋向于集成化设计，减小体积、提高性能。
编码器的基本原理及应用
编码器的基本原理及应用编码器是一种数字电路或系统，用于将输入信号转换成对应的编码输出。
它的基本原理是根据输入信号的特征进行识别和转换，以达到信息传输、数据存储和信号处理等多种应用。
编码器有很多种类，其中常见的有优先编码器、旋转编码器、格雷码编码器等。
1.优先编码器：优先编码器是一种将N个输入信号转换成M位编码输出的电路，其中M可以小于等于N。
当多个输入信号同时为高电平时，优先编码器会自动优先选择最高位的输入进行编码，并生成对应的M位二进制编码输出。
优先编码器常用于独占资源的多路选择器、状态转换器等应用场景。
2.旋转编码器：旋转编码器是一种将旋钮或编码盘的位置转换成数字编码输出的设备，常用于测量旋转位置和采集用户输入。
旋转编码器通常由一个固定的中心轴和一个旋转的编码盘组成，编码盘上有一定数量的凸起或凹槽形成的编码环。
旋转编码器通过监听编码环的状态变化来识别旋转方向和步长，然后将旋转信息转换成相应的数字输出。
3.格雷码编码器：格雷码编码器是一种将二进制数字转换成格雷码输出的电路，其中格雷码是一种相邻数字变化只有一位的码制。
在格雷码编码器中，输入二进制数字通过特定的编码逻辑电路转换成相应的格雷码输出。
格雷码编码器常用于数字转换器、通信系统和旋转编码器等应用。
编码器的应用非常广泛，其中一些常见的应用包括：1.数字通信系统：在数字通信系统中，编码器用于将声音、视频或其他类型的信号转换成数字编码进行传输。
编码器能够使信号压缩、增强容错能力和提高传输速率。
2.数据存储系统：在数据存储系统中，编码器用于将数据转换成数字编码进行存储。
编码器能够使数据压缩、提高存储密度和保障数据的完整性。
3.传感器信号处理：在传感器信号处理中，编码器用于将传感器输出的模拟信号转换成数字编码进行处理和分析。
编码器能够使传感器信号数字化、提高精度和减少干扰。
4.数字电路设计：在数字电路设计中，编码器用于实现多路选择器、状态转换器和逻辑门等复杂电路。
编码器的工作原理及分类
编码器的工作原理及分类编码器是一种电子设备或电路，用于将模拟信号转换为数字信号。
编码器的工作原理是通过将连续的模拟信号转换为离散的数字信号，以便于传输、处理和存储。
编码器通常由两个主要组件组成：采样器和量化器。
采样器负责以一定的频率采样输入模拟信号，将其转换为离散的样本。
量化器则将采样后的样本进行量化，将其映射为一系列离散的数字值。
具体而言，编码器的工作原理如下：1.采样：编码器通过将输入模拟信号按照一定的频率进行采样，将其转换为一系列离散的样本。
采样频率决定了样本的数量和质量，通常采样频率越高，样本的精度越高，但也会增加系统的复杂性和数据的处理量。
2.量化：采样后的样本是连续变化的模拟信号，需要通过量化将其转换为离散的数字信号。
量化器将样本映射为一系列离散的数字值，通常使用一个固定的二进制或多进制编码方案，如二进制码、格雷码等。
量化过程中，样本与最接近的离散数值匹配，即将样本所属的区间表示为该离散数值。
3.编码：量化后的离散信号通过编码器进行编码，转换为数字信号。
编码器使用一种特定的编码方案，将离散信号映射为二进制码或其他数字表示形式，常见的编码方式有直接二进制编码（BCD）、格雷码、ASCII 码等。
编码后的数字信号可以直接传输、存储和处理。
编码器根据输入信号和编码方式的不同，可分为多种不同类型，常见的编码器类型有以下几种：1.广义编码器：广义编码器是最常见的编码器类型，可将任何类型的输入信号转换为数字信号，如模数转换器（ADC）和音频编码器等。
广义编码器可根据输入信号的特点选择合适的编码方式，用于不同应用领域。
2.旋转编码器：旋转编码器是一种用于测量旋转运动的编码器，通常用于输入设备如鼠标、旋钮等的位置检测。
旋转编码器通过检测旋钮的旋转位置和方向，将其转换为数字信号输出。
3.光学编码器：光学编码器是利用光学原理测量位置的编码器，常用于测量线性或旋转运动的位置。
光学编码器通过红外线或激光光束与光栅结构进行交互，将光栅的运动转换为数字信号输出。
编码器工作原理
编码器工作原理编码器是一种常见的电子设备，用于将输入的模拟或数字信号转换为特定的编码形式。
它在许多领域中被广泛应用，例如通信系统、计算机网络、自动化控制系统等。
本文将详细介绍编码器的工作原理及其应用。
一、编码器的基本原理编码器的基本原理是将输入信号转换为特定的编码形式。
它通常由两个主要部分组成：输入接口和编码逻辑。
1. 输入接口：输入接口用于接收输入信号，可以是模拟信号或数字信号。
模拟信号通常由传感器或电路产生，而数字信号可以来自计算机或其他数字设备。
2. 编码逻辑：编码逻辑是编码器的核心部分，它将输入信号转换为特定的编码形式。
编码逻辑可以采用不同的编码方式，常见的编码方式包括二进制编码、格雷码、BCD码等。
二、常见的编码器类型及其工作原理1. 二进制编码器：二进制编码器将输入信号转换为二进制编码形式。
它通常由多个开关或传感器组成，每个开关或传感器对应一个二进制位。
当开关或传感器处于打开状态时，对应的二进制位为1；当开关或传感器处于关闭状态时，对应的二进制位为0。
2. 格雷码编码器：格雷码编码器将输入信号转换为格雷码编码形式。
格雷码是一种特殊的二进制编码，相邻的两个码字之间只有一个位数发生改变。
格雷码编码器的工作原理是通过逻辑电路将输入信号转换为格雷码。
3. BCD编码器：BCD编码器将输入信号转换为BCD码（二进制编码的十进制表示形式）。
BCD编码器通常由四个二进制编码器组成，每个编码器对应一个十进制位。
它的工作原理是将输入信号转换为相应的二进制编码，然后将二进制编码转换为BCD码。
三、编码器的应用领域编码器在许多领域中都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：编码器在通信系统中用于将模拟信号或数字信号转换为特定的编码形式，以便在传输过程中提高信号的可靠性和传输效率。
2. 计算机网络：编码器在计算机网络中用于将数字信号转换为特定的编码形式，以便在网络传输中提高数据的可靠性和传输速率。
编码器的工作原理介绍
编码器的工作原理介绍编码器是一种将模拟信号转换为数字信号的设备或系统。
在数字通信系统中，信息常以模拟形式存在，而数字信号更适合在长距离传输中使用。
因此，编码器的作用就是将模拟信号转换为数字信号，使之能够更加高效地传输和处理。
1.采样：编码器首先对模拟信号进行采样。
采样的目的是将模拟信号在时间上进行离散化，即将连续信号转化为以一定时间间隔为单位的离散信号。
常见的采样方法有脉冲采样和平均采样。
2.量化：采样之后，编码器开始对采样后的信号进行量化处理。
量化是指将连续的模拟信号离散化为有限个不同幅度级别的数字值。
通常使用的量化方法是均匀量化，即将信号的幅度区间划分为若干相等的量化级别，然后将采样值四舍五入到最近的量化级别上。
3.编码：量化之后，编码器将离散化的信号转换为二进制形式的数字信号。
常见的编码方法有脉冲编码调制（PCM）、脉冲码调制（PCM）、光纤编码等。
编码的目的是将量化后的信号转换为数字信号，以便进行数字信号的传输、储存和处理。
4.传输：一旦完成编码，数字信号就可以通过传输媒介（如电缆、光纤等）传输到接收端。
在传输过程中，数字信号往往会受到噪声和失真的影响，因此需要使用一些调制和解调技术来增强信号的鲁棒性。
5.解码：接收端的解码器对传输过来的数字信号进行解码，将其转换回模拟形式的信号。
解码的过程与编码相反，包括解调、译码和重建。
解调是将数字信号恢复成模拟信号的过程，译码则是将数字信号转换成相应的模拟幅度值，重建是通过插值等方法使得模拟信号更接近原始信号。
总之，编码器主要通过采样、量化、编码等步骤将模拟信号转换为数字信号，并对其进行传输和解码，使之能够更加高效地传输、储存和处理。
编码器的工作原理是数字通信系统中至关重要的一环，其技术的发展对于现代通信领域的进步起到了重要的推动作用。
编码器的原理与分类(精)
编码器
4位
二 进 制 代 码
编码器的原理与分类
8421BCD码编码表 输出 输 Y3 Y2 Y1 Y0 入 0 (I0) 0 0 0 0 1 (I1) 0 0 0 1 2 (I2) 0 0 1 0 3 (I3) 0 0 1 1 4 (I4) 0 1 0 0 5 (I5) 0 1 0 1 6 (I6) 0 1 1 0 7 (I7) 0 1 1 1 8 (I8) 1 0 0 0 9 (I9) 1 0 0 1
编码器的原理与分类
(4) 画出逻辑图 Y2
≥1
Y1
≥1
Y0
≥1
7R
三位二进制编码器的输入端有八个，输出端是三个， 故集成三位二进制编码器称为8—3线编码器
编码器的原理与分类
2 二——十进制编码器 将十进制数 0~9 编成二进制代码的电路
高 低 电 平 信 号
10个
编码器的原理与分类
(2)编码表： 输入 输出
Y2 Y1 Y0
I0 I1 I2 I3 I4 I5 I6 I7
0 0 0 0 1 1 0 1 1
0 0 1 1 0 0 1 1
1 0 1 1 0 1
编码器的原理与分类
(3) 写出逻辑式
Y0 = I1+ I3+ I5+ I7
Y1 = I2+I3+I6+I7 Y 2 = I 4 + I 5 + I 6 +I 7
高 低 电 平 信 号
2n个
n位
编码器
二 进 制 代 码
编码器的原理与分类
例如，三位二进制代码有八种组合，因而可以 表示八个信号。将这八个信号进行编码的电路 就是三位二进制编码器。
编码器的类型与原理
增量式编码器的输出示意图
增量式编码器的连接原理
1 单相连接 用与单方向计数,单向测速 2 A B两相连接,用于正反向计数，用于判断正反方 向和测速 3 A B C 三相连接用于带参考位修正的判断测速 4 A -A B -B C -C连接，由于带有对称的负信 号连接电流对电缆的磁场贡献为零，衰减最小， 抗干扰较强，可以进行长距离输出
光栅尺编码器
光栅位移传感器的工作原理，是由一对光栅副中 的主光栅（即标尺光栅）和副光栅（即指示光栅） 进行相对位移时，在光的干涉与衍射共同作用下产 生黑白相间（或明暗相间）的规则条纹图形，称之 为莫尔条纹。经过光电器件转换使黑白（或明暗） 相同的条纹转换成正弦波变化的电信号，再经过放 大器放大，整形电路整形后，得到两路相差为90o 的正弦波或方波，送入光栅数显表计数显示。
机械方面：
安装时注意允许的轴负载 应保证编码器轴与用户输出轴的不同轴度＜ 0.20mm，与轴线的偏角＜1.5° 安装时严禁敲击和摔打碰撞，以免损坏轴系 和码盘 长期使用时，定期检查固定编码器的螺钉是 否松动 （每季度一次）
编码器安装方式
编码器在扩展轴上
绝对编码器
通用编码器安装在扩展轴上
如何进行正反向判断
因为A B两相相差90度，可以通过判断A相 在先还是B相在先，从而判断正转还是反转
如何进行正反向判断逻辑图
如何进行零位校正
编码器脉冲在传输过程中，可能因为某些 原因（如干扰）产生脉冲信号丢失，导致 传输误差，此时就需要对其进行及时修正 零位信号 C 编码器每旋转一周发一个脉冲，称之为零 位脉冲或标识脉冲，零位脉冲用于决定零 位置或标识位置。要准确测量零位脉冲， 不论旋转方向，零位脉冲均被作为两个通 道的高位组合输出。由于通道之间的相位 差的存在，零位脉冲仅为脉冲长度的一半。
电机编码器工作原理
电机编码器是一种用于测量电机旋转位置和速度的装置，它通常由一个光学传感器、一个旋转编码盘、以及一个电子信号处理器组成。
编码盘是一块带有若干透光和遮光条纹的圆盘，安装在电机的转轴上。
当电机旋转时，编码盘也会随之旋转，从而使得通过编码盘的光线时通时断，进而使得传感器输出一系列的方波脉冲信号。
这些脉冲信号的频率与编码盘上透光和遮光条纹的数量和位置有关，可以用来计算电机的旋转速度和方向。
电机编码器的工作原理可以分为以下几个步骤：1.光线通过编码盘：编码盘上有很多透光和遮光条纹，当光线穿过编码盘时，会受到透光和遮光条纹的影响，从而产生时通时断的光信号。
2.光学传感器转换成电信号：当光线通过编码盘后，会照射到光学传感器上，从而将光信号转换成电信号。
光学传感器通常采用光电晶体管或者光电二极管等器件。
3.方波脉冲信号输出：光学传感器输出的电信号通常是一些连续的波形信号，这些信号经过电子信号处理器的处理后，会变成一系列方波脉冲信号。
这些方波脉冲信号的频率与编码盘上透光和遮光条纹的数量和位置有关。
4.数字信号处理：电子信号处理器会将方波脉冲信号进行解码和计算，从而得到电机的旋转位置、速度、以及方向等信息。
这些信息可以用来控制电机的速度和方向，从而实现精确的运动控制。
电机编码器的种类有很多，常见的有绝对编码器和增量编码器两种。
绝对编码器可以输出一个与电机旋转位置相对应的数字信号，而增量编码器则只能输出电机的旋转速度信息。
但无论哪种编码器，其基本的工作原理都是通过测量编码盘的旋转角度和速度，来获取电机的运动状态信息。
总之，电机编码器是一种非常重要的测量装置，它在各种电机控制系统中都有着广泛的应用，例如机器人、数控机床、电动汽车等。
通过电机编码器，我们可以精确地控制电机的旋转速度和方向，从而实现更加灵活和精确的运动控制。
