说明书-XK3100-A2系列称重显示器使用说明书

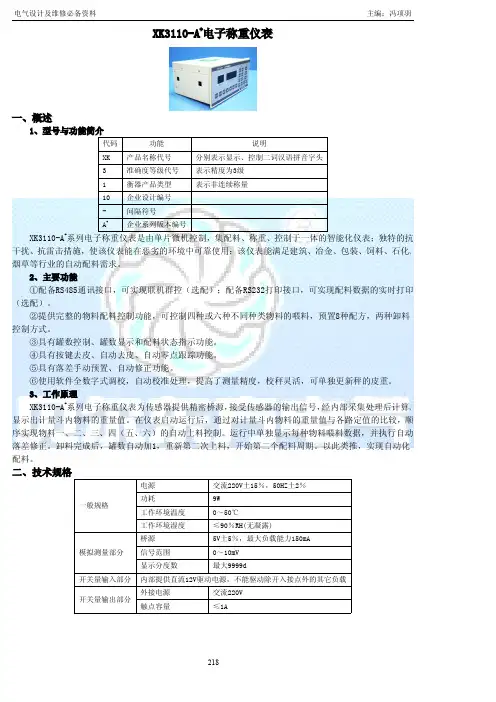

XK3110-A+电子称重仪表使用说明
XK3110-A+电子称重仪表
主编：冯项羽
一、概述
1、型号与功能简介
代码
功能
说明
XK 产品名称代号
分别表示显示、控制二词汉语拼音字头
3
准确度等级代号 表示精度为3级
1
衡器产品类型
表示非连续称量
10 企业设计编号
-
间隔符号
A+
企业系列版本编号
XK3110-A+系列电子称重仪表是由单片微机控制，集配料、称重、控制于一体的智能化仪表；独特的抗
零点跟踪
卸料控制方式
通讯站点号 通讯波特率
打印方向
2000 3000 1234
料一落差
料二落差
料三落差
料四落差 料一精计量值
配比值>精计量值>落差值
料二精计量值
料三精计量值
料四精计量值
开关量输出带有慢速配料输出口和快速配料输出口的，配置精计量值方有效
校秤
范围 1～8
默认 1
0000～9999 （ 0000 视 为 无 限罐数）
ห้องสมุดไป่ตู้
，重复物料一落差设定步骤，完成其它物料的落差设
定；最后一种物料落差设定完毕，按
十、生产操作
1、归零
键，仪表自动返回“停止”状态，表示落差设定完毕。
称量斗空斗时，仪表显示值应在零值附近，可按 键使显示值归零。 2、启动“配料”
检查各部分无异常现象，按 键或线控按钮盒上的“启动”按钮，进入“配料”状态。
，表示密码输入有效，仪表自动完成零点调校，并转入“校满度”菜单
（若密码输入不正确，仪表自动退出“校称”菜单，返回“停止”状态）。 3、校满度
上海速展机电有限公司 XK3100 系列称重显示器说明书
上海速展机电有限公司经销网址：电话：************葛经理XK3100-B B2称重显示器XK3100-使用手册上海友声衡器有限公司制00000033号XK3100系列称重显示器感谢您选用了我公司的XK3100系列称重显示器显示器，，请在使用前认真阅读本手册请在使用前认真阅读本手册，，并按本手册操作手册操作。
如有任何疑难问题如有任何疑难问题，，可与本公司直接联系，我们将为您提供满意的服务。
厂址：上海市崇明江口经济小区邮编：202165目录第一章：概述---------------------------------------------------------------------------------------（4）第二章：主要参数-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（4）第三章：安装---------------------------------------------------------------------------------------（5）一、仪表前视图------------------------------------------------------------------------------（5）二、仪表后视图------------------------------------------------------------------------------（5）三、传感器与称重显示器的连接---------------------------------------------------------（5）第四章：标定说明---------------------------------------------------------------------------------（6）一、重量标定--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（6）1、设定分度值-------------------------------------------------------------------------（6）2、设定小数点-------------------------------------------------------------------------（6）3、设定零点范围----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（6）4、设定最大称量----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（6）5、重量标定----------------------------------------------------------------------------（6）二、修改标定参数-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（7）1、修改小数点-------------------------------------------------------------------------（7）2、修改零点范围----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（7）第五章：串行通信说明-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（7）一、串行通信设置----------------------------------------------------------------------------（7）1、串行口的设置--------------------------------------------------------------------------（7）2、波特率的设置-------------------------------------------------------------------------（7）二、数据格式说明----------------------------------------------------------------------------（8）1、帧格式说明-----------------------------------------------------------------------------（8）2、数据格式说明-------------------------------------------------------------------------（8）第六章：操作说明-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（8）一、键盘功能说明----------------------------------------------------------------------------（8）二、操作说明----------------------------------------------------------------------------------（8）1、去皮功能-----------------------------------------------------------------------------（8）2、置零功能-----------------------------------------------------------------------------（9）3、计重模式操作说明-----------------------------------------------------------------（9）4、计数模式操作说明-----------------------------------------------------------------（9）5、百分比模式操作说明---------------------------------------------------------------（9）三、报警与出错信息-------------------------------------------------------------------------（10）第七章：维护保养及注意事项-----------------------------------------------------------------（10）第一章概述XK3100-XK3100-BB 2称重显示器是我公司最新推出的通用称重仪表，其主机电路采用美国著名半导体厂商最先进的增量调制型（增量调制型（∑∑-△）AD 转换集成芯片，具有精度高、性能稳定可靠、上下限设定报警、计数计数、、百分比工作模式，使用操作方便使用操作方便、、功能强功能强，，可方便地与称重传感器组成各种电子台秤可方便地与称重传感器组成各种电子台秤、、机电结合秤及其它专用衡器等用衡器等，，可广泛应用于商业可广泛应用于商业、、工矿企业工矿企业、、仓库码头等计量场合仓库码头等计量场合，，其性能价格比优于市场上的大多数产品其性能价格比优于市场上的大多数产品。
便携式轴重仪XK3101M2使用说明书(中文)
三联轴，每侧单轮胎
6
12000
三联轴，每侧双轮胎
7
22000
（3）设置检测员号 按【检测员】，光标亮起并停留在检测第 1 位：
车:苏 A12345 轴:1550 检测员：00
输入检测员号,确认无误再按一次【检测员】，否则按【纠错】修改。
6
XK3101M2 便携式公路动态轴重超限称重显示器用户手册
（4）设置检测编号
若车辆开过后，因各种原因未能打印报表，可按【打印】，即可重新打印一份该车的 检测报告。同时仪表显示对应的检测结果。
(b)打印以前某车的检测报表 本系统可打印内存中任一次检测报告，设置好要打印的车号（方法见“设置车号”），
然后依次按【总计】【车号】【打印】，打印机即打印该车号的检测结果，若该车号内存中 有多次记录则依次全部打出。打印期间显示器依次显示各次检测结果。

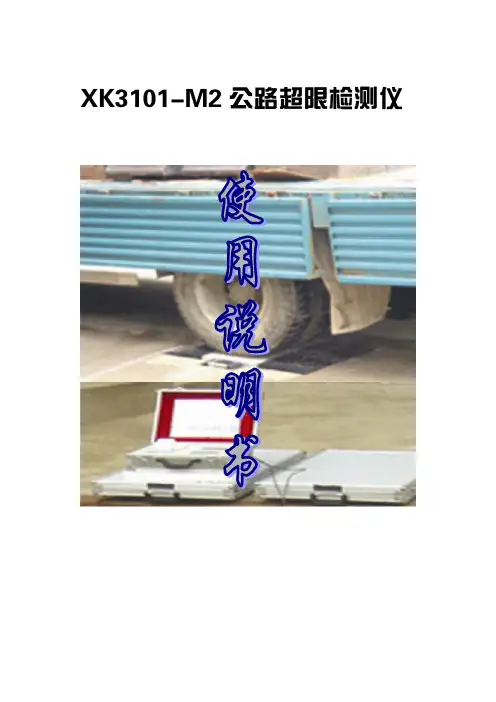

XK3101-M2 公路超限检测仪
上海博精电子衡器有限公司
技术支持工程师 ＭＰ：１３７６４４４３９３２ ＱＱ：１６６０６１０６
一. 概述
XK3101M2 便携式公路动态轴重超限称重显示器用户手册
车辆超载是造成公路加速损坏和引发交通事故的重要原因，随着《道路交通安全法》 的实施，我国交通和公安等部门对超限超载的执法力度不断加强。为了给我国交通管理 部门提供一个便捷准确的执法手段，依据交通部及有关部委对车辆轴类型及轴载质量的 标准，我们在 2000 年研制了符合我国管理规范要求的便携式动态轴重超限检测仪，为交 通管理部门实施有效的超限超载管理提供了强有力的手段。几年来，本系统按照使用经 验和政策调整不断升级，本版本是其第六版。由于产品升级和国家政策调整，用户收到 的实物功能与本说明可能会有一些出入，敬请谅解。
无线数传称重显示控制系统XK3101A
2 XK3101A 型无线称重传输器
XK3101A 型无线称重传输器，采用高强抗干扰单片微处理器，配合高精度△ -∑ A/D 转换技术，置于称重现场与称重传感器连接之后，向称重显示控制器发 送测量数据。无线传输器根据电源供电方式分为两种型号，一种是交流无线传输 器（XK3101A-A），供电电源为 AC220V；另一种是直流无线传输器(XK3101A-D)， 供电电源为 DC24V。
3.3.4.1 衡器校准流程图 ................................................ 13 3.3.4.2 校准流程 0：砝码（或替代物）校准 ............................... 14 3.3.4.3 校准流程 1：标定参数替换....................................... 16 3.3.4.4 校准流程 2：输入秤体参数 ...................................... 18 3.3.4.5 校准流程特别说明 .............................................. 19 3.3.4.6 查看标定参数 .................................................. 19 3.3.5 参数设置 ......................................................... 20 3.3.5.1 应用环境参数（GROUP2） ........................................ 20 3.3.5.2 串行通讯参数（GROUP3） ........................................ 21 3.3.5.3 上下限报警参数（GROUP4） ...................................... 22 3.3.5.4 模拟输出参数（GROUP5） ........................................ 23 3.3.5.5 无线参数设置（GROUP6） ........................................ 24
XK3101秤重显示器
称重显示控制器XK3101使用说明书2010年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅成都市得蜀科技实业有限公司目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (2)1.2.4 温度和湿度 (2)1.2.5 外形尺寸(尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器控制输出 (4)3.0 显示面板 (5)4.0 串行口数据格式......................................................................................................... 错误！未定义书签。
5.0 重量标定 (5)5.1参数确定 (5)5.2标定步骤 (6)6.0 模拟输出类型选择与调整 (7)6.1选择输出类型 (7)6.2选择模拟输出对应的重量范围 (7)6.3调整模拟输出的底端与顶端 (8)6.3恢复模拟输出的底端与顶端 (8)7.0 仪表工作参数选项 (9)7.1进入工作参数选项 (9)7.2功能F2选项参数组内容 (9)8.0 继电器输出 (9)8.1继电器输出设置步骤 (10)9.0 设置串行接口 (10)9.1设置步骤 (10)9.2选择总线方式 (11)10.0 开机自检信息 (11)11.0 部分参数快速查看 (12)12.0 错误提示信息 (12)13.0 仪表的维护 (12)13.1仪表的常规维护 (12)13.2一般故障排除 (12)附录通讯协议 (14)数据格式 (14)1.0 概述XK3101（KM05）是柯力电气制造有限公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的称重显示控制器。
XK3100 皮带秤说明书
XK3100皮带秤称重显示控制器使用说明书2007年5月安装使用前请阅读使用说明书目录一、概述----------------------------------------------------------------1二、特点----------------------------------------------------------------2三、功能----------------------------------------------------------------3四、工作原理----------------------------------------------------------4五、技术特性----------------------------------------------------------51、称重数据处理模块-------------------------------------------52、电源模块-------------------------------------------------------63、显示器----------------------------------------------------------6六、安装调试----------------------------------------------------------71、数据处理模块-------------------------------------------------72、电源模块-------------------------------------------------------83、显示器----------------------------------------------------------84、调试-------------------------------------------------------------8七、使用操作----------------------------------------------------------91、工作画面------------------------------------------------------102、按键功能------------------------------------------------------113、累计量选择---------------------------------------------------114、背光开关-------------------------------------------------------115、打印机走纸---------------------------------------------------116、按键锁定------------------------------------------------------127、参数修改------------------------------------------------------128、数据打印------------------------------------------------------159、校验------------------------------------------------------------16(1)手动调零-----------------------------------------------------17(2)挂码标定-----------------------------------------------------17(3)挂码校验-----------------------------------------------------18(4)实物标定-----------------------------------------------------18(5)实物校验-----------------------------------------------------19八、常见故障--------------------------------------------------------20九、保养维护--------------------------------------------------------20一、概述XK-3100是专为各种基于电阻应变是称重传感器和频率是速度传感器皮带秤系统设计的新一代显示控制仪表，具有安装维护方便、组网灵活简单、操作显示直观的特点。
XK3102K说明书完备
3102K称重显示控制器使用手册济南金钟电子衡器股份有限公司版本标识：08在包装、维修过程中，所产生的对环境有影响或危害的废弃包装物、废电子元器件等固体废物，请贵方按国家相关环保法律、法规进行分类收集、处置，使其对环境产生的危害降至最低，共同保护我们赖以生存的环境！谢谢合作！使用本产品前，请仔细阅读，产品自售出之日起一年内，在正确使用情况下出现非人为故障，属保修范围，本公司给予免费保修。
在进行仪表与外部设备（例如打印机、传感器接线盒等）的连接时，请预先将仪表及这些外设的电源切断，在重新上电之前，请等待30秒。
上电时，应先给外部设备加电，再给仪表加电。
断电时，应先给仪表断电，再给外部设备断电。
目录第一章概述 (1)1.1 主要技术指标： (1)1.2 基本功能： (1)1.3 模拟输入及A/D指标 (2)1.4 工作环境及安全性能 (2)1.5 外形尺寸 (2)1.6 前面板 (3)1.7 按键（按键分布图见图3） (4)1.8 后面板 (5)1.9 系统连接示意图 (6)第二章安装方法 (7)2.1 安装要求： (7)2.2 传感器的连接 (7)2.3 输入灵敏度计算： (8)第三章基本操作 (9)3.1 开机 (9)3.2 简单称重 (9)3.3 去皮操作 (9)3.4 车号记忆皮重的操作 (10)3.5 日期与时间 (10)3.6 内码显示 (10)3.7 纪录的操作 (11)3.8 打印操作 (12)3.9 查询操作 (13)3.10清除纪录 (15)第四章预置功能 (17)4.1 基本参数设置 (17)4.2 打印机参数设置 (20)4.3 串口设置 (25)4.4 时间日期的设置 (26)4.5 货号对应货物名称的设置 (27)第五章校准 (32)第六章串行口 (34)6.1 管脚定义 (34)6.2 串行口数据格式 (35)6.3 与仪表的连接、使用 (36)第七章注意事项 (37)第八章显示信息提示含义 (38)第一章概述第一章概述XK3102K称重显示控制器是济南金钟电子衡器股份有限公司推出的一款新型汽车衡仪表，它的功能满足一般的汽车衡要求，性能可靠。
西科普 XK3101C 称重显示控制器 说明书
称重显示控制器XK3101C说明书2017年9月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度 (1)1.2.5 外形尺寸(85×160×126：尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)3.0 显示面板 (4)4.0 串行口数据格式 (4)5.0 重量标定 (5)5.1标定步骤 (5)6.0 仪表工作参数选项 (6)6.1进入工作参数选项 (6)6.2功能F2选项参数组内容 (6)7.0 设置串行接口 (7)7.1设置步骤 (7)8.0 错误提示信息 (7)9.0 仪表的维护 (8)9.1仪表的常规维护 (8)9.2一般故障排除 (8)附录出厂默认参数 (9)注：此版说明书适用于3.00版以上软件。
1.0 概述XK3101C是柯力传感科技股份有限公司推出的、面向工业控制领域的称重显示控制器。
前端信号处理采用高精度的24位专用A/D转换器,采用小巧的盘装式铝合金外壳，可方便的嵌入控制柜。
1.1 主要特点∙传感器激励回路过载、短路保护功能∙24bit高精度、高分辨率∑-△型A/D转换，∙更新速率可选择：6.25次/秒、12.5次/秒、25次/秒、50次/秒∙分度值范围：0.001～50kg∙7位LED数码管显示，字高0.56寸∙20段光柱指示1.2 技术指标1.2.1 负载能力激励电压：5.0VDC，可驱动6只350Ω的模拟式传感器。
量程信号范围：1.5～40mV。
零点信号范围：－40～38.5mV。
1.2.2 性能ADC分辨率：24bit最高灵敏度： 0.6uV/d1.2.3 电源电源电压范围：交流187～242V，频率49～51Hz，最大功耗6瓦。
电子称重仪表XK3101-K中文中性说明书1(1)
电子称重仪表XK3101-K说明书2011年6月版●使用前请仔细阅读本产品说明书 ●请妥善保管本产品说明书，以备查阅目录1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度 (1)1.2.5显示器外形尺寸（MM）90×170×103 (2)1.2.6产品自重（KG）：约0.96 (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器输出 (4)2.2.7 大屏幕与外部按键接口 (4)2.2.8 外部按键接口 (5)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)4.2.1 选择标定方法 (6)4.2.2 标定方法1（CAL 0，砝码标定） (6)4.2.3 标定方法2（CAL 1，参数输入法） (7)4.2.4 标定方法3（CAL 2，秤体参数输入法） (8)5.0 模拟输出类型选择与调整 (9)5.1选择输出类型 (9)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟输出的底端与顶端 (9)6.0 仪表工作参数F2 (10)6.1进入工作参数选项 (10)6.2功能F2选项参数组内容 (10)7.0 继电器输出 (11)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器输出比较值） (12)8.0 设置串行接口 (12)8.1设置步骤 (12)9.0 开机自检信息 (12)10.0 错误提示信息 (13)11 一般故障排除 (13)附录1 MODBUS兼容通讯方式 (14)附录2 通讯协议2-连续发送方式 (16)1.0 概述XK3101-K是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。
XK3102使用手册
第四章 车辆存贮 ......................................................................................... 12 4.1 车辆存贮功能 ................................................................................... 12 4.2 存贮车号/皮重值............................................................................ 12 4.3 调出车号/皮重值............................................................................ 13 4.4 清除一车号及皮重值...................................................................... 13 4.5 清除所有的车号及皮重值.............................................................. 14
XK3110仪表说明书
XK3110仪表说明书（2010-5第一版）上海越衡实业有限公司目录第一章概述-------------------------------------------3第二章安装和连接----------------------------------------4第三章简要正确使用说明-------------------------------5第四章仪表操作方法-------------------------------------6—9第五章参数设置和标定----------------------------------10第六章常见故障及注意事项----------------------------11第一章概述欢迎您使用我公司生产的最新产品XK31-XX（XX为仪表编号）型仪表，XK3110仪表,主要新增加了多种打印格式和动态滤波的功能，性能优越，主要特点如下：1，AD采用24bit高精度低噪声芯片，约100万内码保证称重准确2，仪表CPU采用超低功耗单片机，充电一次不开背光和打印可以工作80小时3，无线双向控制，常规通信距离150米以上，控制秤体开关机（可以按客户要求做到300米以上）4，大屏幕显示，方便操作，可以显示货号，皮重，电池电压，称重状态，并带有背光5，点阵打印机，有多种设置打印功能，多格式打印磅单6，采用32频道无线模块，确保无同频率干扰7，智能动态滤波，解决因物体晃动导致称重不准8，仪表和AD可以换配，无需从新标定9，串口输出，附件可以选配有线或无线大屏幕和电脑11，信号无接收信号，无操作后5分钟自动关机12，具有分类存储功能，可以存储20个货号，货号0-1可以存储999次磅次，货号2-19可以存储99次磅次13，具有累加，累减（负值和零位不能存储），可以按类别进行累加，可删除任意货号的任意磅次的错误累加值。
14，显示秤体和仪表电池电量，仪表欠压和无信号自动关机第二章安装连接一，秤体ADF接口1，传感器接口1脚2脚3脚4脚2，电源接口内正外负DC6V二，仪表接口1，充电接口内正外负DC7.5V2，232接口9脚TXD4脚RXD6脚GND数据通讯格式：N81波特率1200K1:0X5A—起始位K2:76543210符号位（1--负，0—正）小数位数据的高4位K3:数据的中8位都是BCD码K4:数据的低8位都是BCD码K5:K1—K4的异或结果再异或0XA5K1(0x5A)K2K3K4K5重量数据是BCD码，一共5位数据，一位小数点时小数位为001，两位是010第三章无线电子吊钩秤正确使用说明1,先检查秤体发射天线，吊钩吊环的保险销是否安装好，再将充好电的秤体主机电池放在秤体里面，插上电源插头2,按仪表开机按键，显示重量信号表示接收正常，如接收不正常只显示日期时间，请询问经销商和厂家3,为确保计量准确，秤体需通电预热10分钟，仪表显示置零后才能挂上物体称重4,在称重没有皮重的物体时，确保仪表当前皮重设置为0kg，其中关系为：净重=毛重-皮重5,欠压指示，显示屏上显示仪表电量，秤体电量，当电池闪动表示该电池电压不足，请及时充电，避免造成数据丢失或称重不准6，关机短时间不用时，请关仪表电源。
柯力 XK3101 电子称重仪表 技术 使用手册说明书
XK3101电子称重仪表技术/使用手册目录1.0概述 (1)1.1XK3101型电子称重仪表配置规格 (1)1.2主要特点 (1)1.3技术指标 (1)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (2)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)5.0 模拟输出类型选择与调整 (8)5.1选择输出类型 (8)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟量输出的底端与顶端 (9)6.0 仪表工作参数F2 (9)6.1进入工作参数选项 (9)6.2功能F2选项参数组内容 (9)7.0 继电器输出 (10)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器比较值输出） (11)8.0 设置串行接口 (11)8.1设置步骤 (11)9.0 开机自检信息 (12)10.0 错误提示信息 (12)11.0 一般故障排除 (12)附录1 通讯协议 MODBUS RTU (14)附录2 通讯协议2-连续发送方式 (15)附录3 通讯协议3-命令方式 (15)附录4 装箱清单 (17)1.0概述XK3101是面向工业控制领域的电子称重仪表。
信号处理采用高精度的24位专用A/D转换器、模拟信号输出采用16位的D/A转换器、具有RS232/RS485串行通讯接口、采用铝合金外壳，可方便的嵌入控制柜，可广泛用于水泥、化工、冶金等行业的称重系统。
1.1 XK3101型电子称重仪表配置规格1.2 主要特点*∑-△型高精度A/D转换，分辨率:24bit*可选的数据更新速率：6.25次/秒、12.5次/秒、25次/秒、50次/秒*两路继电器输出:两路均为常开触点*隔离的数字通RS232与RS485两种讯接口*多达三种标定与校秤方法，可适应多种场合*带有模拟信号输出：4～20mA、0～20mA、0～5V或0～10V*7位LED数码管显示，字高0.56寸，20段光柱指示*独立的大屏幕接口（电流环方式）1.3 技术指标1.3.1 负载能力传感器激励电压：5.0VDC，可驱动6只350Ω的模拟式传感器。
电子称重仪表 XK3101 使用说明书
电子称重仪表XK3101使用说明书2020年1月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度................................................................. 错误！未定义书签。
1.2.5 外形尺寸(尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器控制输出 (4)3.0 显示面板 (4)4.0 串行口数据格式.............................................................................................. 错误！未定义书签。
5.0 重量标定 (5)5.1参数确定 (5)5.2标定步骤 (5)6.0 模拟输出类型选择与调整 (7)6.1选择输出类型 (7)6.2选择模拟输出对应的重量范围 (7)6.3调整模拟输出的底端与顶端 (8)6.3恢复模拟输出的底端与顶端 (8)7.0 仪表工作参数选项 (8)7.1进入工作参数选项 (8)7.2功能F2选项参数组内容 (8)8.0 继电器输出 (9)8.1继电器输出设置步骤 (9)9.0 设置串行接口 (10)9.1设置步骤 (10)9.2选择总线方式 (11)10.0 开机自检信息 (11)11.0 部分参数快速查看 (11)12.0 错误提示信息 (11)13.0 仪表的维护 (11)13.1仪表的常规维护 (11)13.2一般故障排除 (12)附录通讯协议 (13)数据格式 (13)1.0 概述XK3101电子称重仪表是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。
FB-XK3101(N)电子称重仪表使用说明书
FB-XK3101(N)电子称重仪表使用说明书●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司有限公司目录1产品结构 (1)1.1概述 (1)1.2产品外形及安装尺寸 (1)3技术参数 (1)3.1模拟部分 (1)3.2显示与按键 (1)3.3外部输入输出 (2)3.4串行通讯接口 (2)3.5PROFIBUS接口（选配） (2)3.6模拟量输出模块（选配） (2)3.7环境条件 (2)4使用说明 (2)4.1显示说明 (2)4.2按键说明 (3)4.3功能定义 (3)4.4基本操作 (3)4.4.1仪表上电 (3)4.4.2清零 (3)4.4.3去皮 (3)4.4.4清除皮重 (4)5安装与调试 (4)5.1安装 (4)5.2电气连接 (4)5.2.1线路板位置示意图 (4)5.2.2接线位置示意图 (5)5.2.3电源 (5)5.2.4模拟传感器连接 (5)5.2.5串行接口 (6)5.2.6输入与输出 (6)5.2.7模拟量输出（选配件） (9)5.2.8扩展PROFIBUS-DP接口 (9)5.3衡器校准（标定） (10)5.3.1衡器校准流程图 (10)5.3.2校准流程0：砝码（或替代物）校准 (11)5.3.3校准流程1：标定参数替换 (13)5.3.4校准流程2：输入秤体参数 (15)5.3.5校准流程特别说明 (16)6参数设置 (16)6.1应用环境参数（F2） (16)6.2串行通讯参数（F3） (17)6.3开关量输出参数（F4） (18)6.3.1每种模式下的开关量输出对应关系 (19)6.3.2预置点设置说明 (21)6.4模拟量输出参数（F5） (24)7故障信息与解决方法 (25)7.1错误提示符号 (25)7.2其它可能故障现象 (25)8日常清洁和维护 (25)附录A连续输出方式1（F3.5=1） (26)附录B连续输出方式2（F3.5=2） (27)附录C MODBUS兼容通讯方式（F3.5=0） (28)附录D大屏幕通讯协议（F3.5=3） (29)附录E PROFIBUS-DP接口（选配） (30)附录F出厂默认参数 (31)装箱清单 (32)1产品结构1.1概述产品设计专用于1、2区防爆的称重控制仪表，广泛应用于化工、医药等有防爆要求的场合。
体重秤使用说明书
体重秤使用说明书为了帮助用户正确和方便地使用体重秤，本说明书将提供详细的步骤和注意事项。
请在使用之前仔细阅读本说明书，并按照操作指引进行操作。
1. 产品概述体重秤是一种用于测量人体重量的工具。
它采用先进的传感技术和精确的称重系统，能够准确测量出用户的体重，并提供易于阅读的数字显示。
2. 准备工作在使用体重秤之前，请确保完成以下准备工作：- 确保体重秤处于稳定的平坦表面上，以确保测量的准确性。
- 插入电池并确保电池正常工作，以保证体重秤的正常使用。
- 清理秤面，确保没有杂物或者尘土，以免影响测量结果。
3. 正确使用以下是体重秤的正确使用步骤：- 打开体重秤的电源开关，并待秤面显示为“0.0”。
- 脱鞋并站在秤面上，保持直立、平衡和静止。
- 等待片刻，直到秤面数字稳定，即可得到准确的体重数值。
4. 注意事项在使用体重秤时，请特别注意以下事项：- 请勿将体重秤放置在不平稳的表面上，以免发生失衡和意外。
- 体重秤仅适用于测量人体重量，不得用于其他物体的称量。
- 请勿踩踏或跳跃在体重秤上，以免损坏秤面和降低使用寿命。
- 请勿将体重秤暴露在阳光直射或者潮湿环境中，以免损坏电子元件。
- 请不要在体重秤上放置过重的物体或者锐利的物品，以免损坏秤面或者造成人身伤害。
5. 清洁与维护为了保持体重秤的正常使用和使用寿命，请定期进行以下清洁与维护工作：- 使用柔软的干布擦拭秤面，以保持清洁和光滑。
- 避免使用化学溶剂或者腐蚀性清洁剂清洁体重秤，以免造成损坏。
- 在长时间不使用体重秤时，请将电池取出，以防止电池漏液导致损坏。
- 如发现任何异常情况或者故障，请及时联系售后服务中心进行维修或更换。
6. 其他注意事项- 体重秤仅用于测量体重，无法提供其他身体指标的数据，如身高、体脂率等。
- 请勿对体重秤进行拆解或修理，以免造成电击和其他危险。
请按照以上说明书操作使用体重秤，如有其他疑问或需求，请查看其他相关文档或联系售后服务中心。
说明书-XK3100-A2系列称重显示器使用说明书
XK3100-A2系列称重显示器2005年2月版目录第一章技术参数 1第二章安装 2一. 仪表前视图和后视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 光耦隔离电流输出接口五. 串行通讯接口的使用第三章操作方法8一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 背光操作九. 打印操作十. 记录的清除操作十一. 记忆皮重的输入方法第四章信息提示12附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。
C-124 X K 3 1 0 0 – A 2系列第一章技术参数1. 型号XK3100-A2系列称重显示器2. 模拟部分转换原理24位新型高性能∑-ΔA/D输入信号范围-6mV ～+22mV，带有防雷击管保护。
转换速度50次/秒A/D转换分辨码1600万码非线性＜0.01%F.S标定全部采用键盘操作完成供桥电源DC 5V，可连接8个350Ω的传感器或16个700Ω的传感器3. 显示A2+仪表:7位LED，字高0.8英寸，7个状态指示符A2仪表:6位LCD，字高0.8英寸，6个状态指示符显示周期50ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
精度+ 5分钟/ 年，不受断电影响。
5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料金属按键开关6. 大屏幕显示器接口串行输出方式传输方式RS232信号传输的数据格式10位波特率波特率可选600/1200/2400/4800/9600传输距离≤30米电流环传输方式≤2000米7. 串行通讯接口传输方式电流环/ RS232C信号波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配微型面板式打印机、KX-P1121宽行打印机、（TM800）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XK3100-A2系列称重显示器2005年2月版目录第一章技术参数 1第二章安装 2一. 仪表前视图和后视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 光耦隔离电流输出接口五. 串行通讯接口的使用第三章操作方法8一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 背光操作九. 打印操作十. 记录的清除操作十一. 记忆皮重的输入方法第四章信息提示12附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 0 0 – A 2系列第一章技术参数1. 型号XK3100-A2系列称重显示器2. 模拟部分转换原理24位新型高性能∑-Δ A/D输入信号范围-6mV ～+22mV，带有防雷击管保护。
转换速度50次/秒A/D转换分辨码1600万码非线性＜0.01%F.S标定全部采用键盘操作完成供桥电源DC 5V，可连接8个350Ω的传感器或16个700Ω的传感器3. 显示A2+仪表:7位LED，字高0.8英寸，7个状态指示符A2仪表:6位LCD，字高0.8英寸，6个状态指示符显示周期50ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
精度+ 5分钟/ 年，不受断电影响。
5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料金属按键开关6. 大屏幕显示器接口串行输出方式传输方式RS232信号传输的数据格式10位波特率波特率可选600/1200/2400/4800/9600传输距离≤30米电流环传输方式≤2000米7. 串行通讯接口传输方式电流环/ RS232C信号波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配微型面板式打印机、KX-P1121宽行打印机、（TM800）。
9. 数据贮存可贮存459个车号和皮重、1000个货号、459组称重记录10. 使用电源直流电源采用内置6V 4AH蓄电池供电蓄电池使用时间约40-80小时（充足电后使用）蓄电池充电时间约8-10小时直流稳压电源输入AC ：110-220V 输出DC ：8.0V 500mA11. 使用环境使用温度0℃-- 40℃储运温度－25℃-- 55℃相对湿度≤85％RH预热时间无12. 外形310×195×186 (mm)自重约2.5公斤X K 3 1 0 0 – A 2系列第二章安装联接一、仪表前视图和后视图:XK3100-A2Kg内码自动日期时间稳定去皮零位1 2 3车号预置皮重存皮重去皮输入4 5 6 0货号时间日期功能称重78 9 打印设置 累计打印补充打印 打 印 置 零( 图2 - 1 ) 前 视 图( 25芯 )电池后盖传感器输入口 打印输出口开关 (15芯 ) 电 源 RS232C 电流环通讯口( 图2 - 2 ) 后 视 图X K 3 1 0 0 – A 2系列二、传感器与仪表的连接1、传感器的连接采用5芯航空插头座。
图2-3标注了各引脚的意义。
2、如果使用六芯屏蔽电缆可将传感器的+E 与+S 、-E 与-S 短接。
3、▲！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。
联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。
4、▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施， 防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关 设备的安全运行。
仪表端口 ① +V ② -V ③ +IN ④ -IN ⑤ 屏蔽传感器端口 激励电源+ 激励电源- 输出信号+ 输出信号- 屏蔽线屏蔽 -IN +IN(图2-3) 传感器连接图三. 打印机与仪表的连接1.打印机接口采用标准的并行输出, 接插件采用25芯RS232插头座, 其各引脚的定义见图2-4。
ST D0 D1 D2 D3 D4 D5 D6 D7 BUSY信号地(图2-4) 打印机接口信号·2. 打印须知：▲！打印功能必须在设置后，方可投入正常使用。
▲！仪表打印端口输出引线与打印机联接必须准确无误，须使用专用的打印联接线。
倘若联接错误，将损坏仪表输出端口或打印机输入端口，甚至损坏仪表和打印机。
▲！在使用打印机时，必须先将联接线准确联接，再接通仪表电源，最后开启打印机电源；结束使用时，必须先关闭打印机电源，再切断仪表电源，最后取下联接线。
倘若顺序颠倒，可能损坏仪表和打印机。
敬请注意！再注意！！▲！由于打印机品种繁多，性能不完全相同，与仪表兼容性不一，敬请选用推荐型号的打印机。
▲！打印机的信号地严禁与电源地联接！否则将损坏仪表和打印机。
X K 3 1 0 0 – A 2系列四. 光耦隔离电流输出接口(1). 光耦隔离输出接口采用15芯RS232插头座( 与串行通讯口共用一只插座) , 其引脚意义见图(2-5) 中9、10脚。
图(2-6), (2-7)为光耦隔离电流输出的应用示意图。
电流环通讯信号RS232C通讯信号+OUT -OUT RXD TXD GNDRS-232接口（图2-6）RS-232接口1，或电脑1RS-232接口2，或电脑2（图2-7）X K 3 1 0 0 – A 2系列五. 串行通讯接口的使用1 . 仪表具有RS232串行通讯接口，可与计算机进行通讯。
本仪表支持多种协议。
协议一：所有数据均为ASCII码，每个数据有10位组成，第1位为起始位，第10位为停止位，中间8位为数据位。
通讯方式分为:每组有8个数据，先发送起始符“=”，然后按先低后高的顺序发送6位净重数据，最后发送符号位，其中“一”表示负数，空格表示正数。
如显示重量为100.00kg，则发送：“=00.001 ”，如显示重量为-35.000kg，则发送：“=000.53-”等。
协议二：所有数据均为ASCII码，每组数据有10位组成，第1位为起始位，第10位为停止位，中间8位为数据位。
通讯方式分为:(1). 连续方式:(2). 指令方式:仪表按上位机所发送的指令，输出相应的数据，上位机每发一次指令，仪表就相应X K 3 1 0 0 – A 2系列仪表输出内容：注ASCII码数字发送，例如：异或校验高4位为6，加30h后，为36h即ASCII码的6发送；异或和高、低4位如果大于9，则加上37h，成为ASCII码字母发送，例如：异或校验高4位为B，加37h后，为42h即ASCII码的B发送。
X K 3 1 0 0 – A 2系列3. 仪表通讯参数的设置：(1). 通讯参数通讯参数由通讯地址、波特率、通讯方式三组参数组成。
(2). 参数的设置顺序如下：仪表背面的15芯插座上，插上专用设置头( 即出厂时，配件中有一个15芯的插头，它的8和15脚是短接的)，此时按下表所示的操作步骤进行设置：(请注意注解说明，不要随意更改其他参数的设置)X K 3 1 0 0 – A 2系列第三章操作方法一. 开机及开机自动置零1. 接通交流电源并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称重状态。
2. 在笔划自检过程中，按任意键停止自检。
3. 开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。
开机置零范围的数选择、设置方法详见标定的有关章节。
正常工作时应拔下标定头。
二. 手动置零(半自动置零)1. 按[置零]键，可以使仪表回零，此时零位标志符亮。
2. 显示值偏离零点,但在置零范围以内时，[置零]键起作用。
否则[置零]键不起作用，置零范围的参数选择、设置方法详见标定的有关章节。
3. 只有稳定标志符亮时，可以进行置零操作。
三. 去皮功能操作1. 本仪表提供三种去皮方式：①. 一般去皮：在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为0，去皮标志符亮。
②. 预置皮重：在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。
若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。
③. 按车号调用皮重：在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按[去皮] 键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。
2. 在称重显示状态下，可连续去皮。
当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去皮标志符熄灭。
四. 日期与时间的设置及操作1. 在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。
如果正确，按[输入]键或[称重]键退出；如果不正确，用数字键送入正确日期后，按[输入]键即可。
2. 在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。
如果时间正确，则直接按[输入]键或[称重]键退出；如时间不正确，则用数字键送入正确的时间后，再按[输入] 键即可。
五. 蓄电池使用1.使用蓄电池供电，连接1个350Ω传感器时，仪表可连续工作40小时以上。
2.当蓄电池电压较低时，在空称的称重状态下，将显示“L b ”，但是仪表仍可正常工作。
当蓄电池电压过低时，仪表将显示“L b ”，且蜂鸣器长响，仪表对任何操作不做反应。
此时用户应立即充电，以保护电池。
3.仪表对蓄电池充电充足约需8-12小时。
4.蓄电池属易耗品，不属三包范围。
六. 内码显示1. 在称重状态下，按[打印设置]再输入[2]、[8]仪表就进入内码显示状态，内码指示符亮；再次按[打印设置]并输入[2]、[8]可使仪表退出内码显示状态，内码指示符熄灭。
2．在内码显示状态，除[置零]、[打印设置]键外其余键均无效。
七. 数字记录的贮存操作1.仪表规定车号为5位数，货号为3位数。
最多可贮存459个车号、459个货号。
2.每贮存一组完整的记录，便同时打印出该组记录(如果打印设置为有效时)。
X K 3 1 0 0 – A 2系列3. 数据贮存有以下三种方式：(1). 先空车贮存，再满车贮存；或者先满车贮存，后空车贮存。
也就是说要经过两次贮存才构成一组完整记录。
(2). 满车前来称量且皮重已知时，一次贮存便构成一组完整记录。
(3). 称量的不是装载货物的车辆而仅仅是一个货物，此时总是一次贮存便构成一组完整记录。
为了能自动识别区分以上三种贮存的情况，特作以下协定：▲！车辆的车号必须是00001～99999之间的任意数。
