驻极体传声器B4015RW10T-4618A-R2C规格书
驻极体传声器讲义
驻极体传声器讲义一、概述驻极体传声器是传声器的一种。
根据应用领域和技术参数的不同要求，表述称谓不同。
比如：在文艺演出，会议扩声，录放场合业内人士称传声器。
而在语音传输、助听系统、通信领域业内人士多称送话器。
其实其功能是相同的，即将声信号转化为电信号。
为了实现这一转换，人们研究和开发了各种各样不同形式、不同原理的传声器。
见下表。
由于驻极体传声器是按静电式原理工作的，因此它具有静电式电声器件的很多优点。
如频带宽、音质好、失真小，瞬态响应好，对机械振动不敏感等。
而且由于自身带有极化电荷，不需外加极化电压，这样不仅可简化自身的结构，而且也可使与其配接的整机线路大大简化。
又因其具有体积小、重量轻，价格便宜等优点。
因而在手机、录音机、助听器、电话机、声控玩具等方面得到了广泛的应用。
下面就驻极体传声器做一详细的介绍。
二、驻极体传声器的工作原理驻极体传声器的工作原理是静电式的，如图一、图二。
由图一可知，振膜式驻极体传声器是由一面镀有金属层，另一面带有电荷的驻极体薄膜，与一个上面有若干小孔的金属电极（背极）构成。
驻极体带有电荷的一面与背极相对，中间有一个极小的空气隙，形成了一个以空气隙和驻极体作绝缘介质，以背极和驻极体上的金属层做两个电极的介质电容。
由于驻体体上具有极化电荷，于是在电容器的两极之间就有了电位差。
当声波作用于驻极体薄膜时，振膜振动产生位移，改变了电容器的电容量，电容量的改变使电容器的输出端产生了相应的交变电压信号，于是便完成了声——电转换任务。
具体工作过程是这样的：直流电源通过电阻R给复合场效应管FET提供工作电压，由声音变换的交流电压（极头提供）通过偶合电容C输出给下一级电路，从而完成声电转换功能。
图二是驻极体传声器的工作原理图。
在极头输出端接入一复合场效管（FET），是起阻抗变换和放大作用，主要是阻抗变换。
根据X C=1/jwc可知C 很小时，则X C很大，而C一般在十几皮法（PF）范围，那么X C即在8MΩ左右，这么高的极头输出阻抗无法与后级匹配，而场效应管的输入阻抗很高，经阻抗变换后，整体咪头输出阻抗在700Ω范围内，容易与后级匹配。

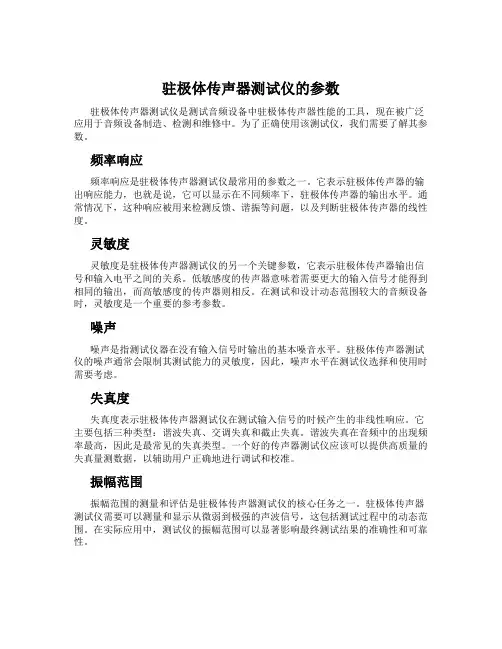

驻极体传声器测试仪的参数
驻极体传声器测试仪的参数驻极体传声器测试仪是测试音频设备中驻极体传声器性能的工具，现在被广泛应用于音频设备制造、检测和维修中。
为了正确使用该测试仪，我们需要了解其参数。
频率响应频率响应是驻极体传声器测试仪最常用的参数之一。
它表示驻极体传声器的输出响应能力，也就是说，它可以显示在不同频率下，驻极体传声器的输出水平。
通常情况下，这种响应被用来检测反馈、谐振等问题，以及判断驻极体传声器的线性度。
灵敏度灵敏度是驻极体传声器测试仪的另一个关键参数，它表示驻极体传声器输出信号和输入电平之间的关系。
低敏感度的传声器意味着需要更大的输入信号才能得到相同的输出，而高敏感度的传声器则相反。
在测试和设计动态范围较大的音频设备时，灵敏度是一个重要的参考参数。
噪声噪声是指测试仪器在没有输入信号时输出的基本噪音水平。
驻极体传声器测试仪的噪声通常会限制其测试能力的灵敏度，因此，噪声水平在测试仪选择和使用时需要考虑。
失真度失真度表示驻极体传声器测试仪在测试输入信号的时候产生的非线性响应。
它主要包括三种类型：谐波失真、交调失真和截止失真。
谐波失真在音频中的出现频率最高，因此是最常见的失真类型。
一个好的传声器测试仪应该可以提供高质量的失真量测数据，以辅助用户正确地进行调试和校准。
振幅范围振幅范围的测量和评估是驻极体传声器测试仪的核心任务之一。
驻极体传声器测试仪需要可以测量和显示从微弱到极强的声波信号，这包括测试过程中的动态范围。
在实际应用中，测试仪的振幅范围可以显著影响最终测试结果的准确性和可靠性。
总结驻极体传声器测试仪是一种基本的音频测试仪器，它可以提供对音频设备中驻极体传声器响应的高质量测试数据。
在使用该测试仪器时，需要了解它的关键参数，比如频率响应、灵敏度、噪声、失真度和振幅范围，以便正确地进行测试和调试。
除此之外，我们还需要注意测试仪的精度和准确性，以确保测试结果的可靠性。
驻极体电容传声器的分类
驻极体电容传声器的分类驻极体电容传声器是一种广泛应用于音频领域的传感器，它利用了电容的原理来将声音信号转换为电信号。
根据其结构和工作原理的不同，驻极体电容传声器可以分为许多种类。
在本文中，我们将探讨其中一些常见的分类方法。
按传声器类型分类根据传声器的类型，驻极体电容传声器可以分为电容式麦克风和电容式扬声器两种。
电容式麦克风电容式麦克风是一种将声音信号转换为电信号的传感器，它通常由两个金属板构成，中间夹着一个绝缘材料。
当声波通过绝缘材料时，它会使两个金属板之间的电容发生变化，从而产生电信号。
在电容式麦克风中，金属板的形状、厚度和间距等参数都会影响其灵敏度和频率响应。
常见的电容式麦克风包括指向性麦克风、超指向性麦克风和全向麦克风等。
电容式扬声器电容式扬声器是将电信号转换为声音信号的传感器，它通常由一个金属板和一个驱动器构成。
当电信号通过金属板时，它会使其振动，从而产生声音。
在电容式扬声器中，金属板的形状、材质和驱动器的特性等参数都会影响其输出的音质和响应。
按驻极体类型分类根据驻极体的类型，驻极体电容传声器可以分为两种：电容式和电切式。
电容式驻极体电容式驻极体是一种利用电容变化来实现传声功能的驻极体，它通常由两个金属板构成。
当声波通过驻极体时，它会改变两个金属板之间的电容，从而产生电信号。
在电容式驻极体中，驻极板的形状、厚度和间距等参数都会影响其灵敏度和频率响应。
它常被用于应用需要高精度测量的场合，例如麦克风、加速度计和气压计等。
电切式驻极体电切式驻极体是一种利用电场变化来实现传声功能的驻极体，它通常由振荡器和驻极板构成。
当振荡器输出电信号时，它会使驻极板产生电场变化，从而使振膜振动，产生声音。
在电切式驻极体中，振荡器的特性和驻极板的厚度和材料等因素都会影响其输出的音质和响应。
电切式驻极体常被用于扬声器、耳机和电话听筒等。
按工作频率分类根据工作频率的不同，驻极体电容传声器可以分为低频驻极体和高频驻极体两种。
驻极体电容式传声器原理
驻极体电容式传声器原理驻极体电容式传声器是一种常见的声音电学转换器件，常用于麦克风和扬声器等音频设备中。
本文将介绍驻极体电容式传声器的基本原理、工作原理及其应用。
什么是驻极体电容式传声器？驻极体电容式传声器是一种电容式传声器，其由一个驻极体和一个固定不动的电极构成。
传声器的驻极体一般由一个金属薄膜，如金属箔、金属丝等构成。
当驻极体受到声波的振动时，会改变与其相对位置的电极之间的电容，进而产生电信号。
这个电信号与输入的声波信号相似，经过放大和处理后，就可以再次变成音频信号，这就是驻极体电容式传声器的基本工作原理。
驻极体电容式传声器的工作原理驻极体电容式传声器的工作原理可以通过以下流程来解释：1.驻极体：驻极体一般由一个金属薄膜构成。
当驻极体受到声波的振动时，就会产生和声波相似的电信号。
2.电极：电极是传声器中不会移动的部分，其主要作用是与驻极体形成电容。
当驻极体受到振动时，与其相对位置的电极之间的电容也会不断发生变化。
3.电容变化：当驻极体受到声波的振动时，会引起与其相对位置的电极之间的电容变化。
电容变化所造成的电信号就是驻极体电容式传声器所能够输出的电信号。
4.电信号的产生：当电容发生变化时，就会产生电信号。
这个电信号是与声波信号相似的，只不过它是电信号。
因此，这个电信号经过放大和处理后，就可以再次变为声波信号。
5.放大和处理：驻极体电容式传声器的输出信号比较微弱，需经过变压器、放大器等电路的处理，以便能够连接到输出设备，如扬声器等。
驻极体电容式传声器的应用驻极体电容式传声器在音频领域有广泛的应用。
其通常应用在麦克风和扬声器等设备中。
麦克风驻极体电容式麦克风是一种通过振动产生电信号的传声器。
通过使用驻极体电容式麦克风，可以将声音转换为电信号，并通过放大和处理来使用它。
麦克风的输出信号通常是低电平的，需要使用放大器对其进行增益。
扬声器驻极体电容式扬声器可以根据电信号的变化来发出相应的声音。
扬声器的基本原理与麦克风相反，在扬声器中，电信号通过变换扬声器声孔内的振动，从而产生了声波。
驻极体传声器测试仪使用说明书
驻极体传声器测试仪使用说明书2012-3-23目录1. 概述 (1)2. 基本工作性能指标 (2)3. 系统测试原理 (3)4. 软件设置及操作步骤 (4)4.1 设置传声器和测量条件 (4)4.2 设置测量频率和声源 (5)4.3 设置分档范围 (5)4.4 设置低频、中频、高频修正量 (6)4.5 保存测试结果和测量计数清零 (6)5. 驻极体传声器频响测量 (7)6. 软件退出 (9)1.概述驻极体传声器测试仪执行标准是《SJ/T9564-1995驻极体传声器质量分等标准》。
测试仪同时测量驻极体传声器（咪头）的低频灵敏度，中频灵敏度和高频灵敏度，工作电流。
测试速度快，测量数据准确。
测试频率可任意设定。
驻极体传声器低频频响和高频频响可选择测试或者不测。
测试仪根据咪头的电流，低频上下限，高频上下限，漏气，中频灵敏度等测量结果对咪头进行分选，通过串口输出分档指令。
测试结束后，简洁直观的显示PASS/NG，自动判断良品和不良品，极大的提高了测试效率。
2.基本工作性能指标（1）输出信号声源输出频率：70Hz、1kHz、5kHz(频率可自定义)输出声压级：94.0dB±1dB (参考声压20μPa) （2）幅度测量频率范围：20Hz～10KHz幅度范围：-75 dB～-20dB，分辨率0.1dB，以1V为基准（3）咪头测量条件工作电压：0.1V～4.7V，可按0.1V步进调节测量电阻：680Ω、1KΩ、1.5KΩ、2KΩ、2.2KΩ、3KΩ、4.7KΩ、外接测量量程：-40dB、-20dB、0dB（4）工作电流测量范围：0uA～775uA，分辨率1uA（5）输出：RS232串口输出分档指令（6）测量最小间隔：0.15秒（7）电源： 220V，50Hz市电（8）尺寸（mm）：482×460×177（W×D×H）（9）重量（kg）：103.系统测试原理驻极体传声器测试仪输出相应信号给测试声源，用测试传声器校准测试声源到94dB。
驻极体电容式传声器原理简介
• 指向性测试设备
• 指向性
• 无指向性 • 在３６０°的区域内接收灵敏度无明显的改变。 • 频响曲线平直。
• 指向性
• 双指向性：压差工作。近讲效应明显。 • 在０°和１８０°的区域内接收灵敏度无大的变化。在９
０ °和２７０ °方位感度下降。
• 频响曲线随距离方向不同而改变。
• 指向性
• 单指向性（心形）：压差式工作，有一定的近讲效应。 • 只有在０°的区域内接收灵敏度最强。 • 频响曲线随距离方向而不同。
• FET场效应管要起到阻抗变换的作 用，并担负信号放大功能。
• 优点
• 不需要外加极化电压，可简化电源电 路设计．
• 省去极化电压后，避免了极化高电位 产生的脉冲性噪声．
• 电性能
• 灵敏度：衡量声电转换的能力； • 电流消耗：就是本传声器的工作电流。 • 频响曲线和指向性：将在指向性中说明。
• 在高温和高压的下使之极化，让电 荷‘永久’性地存贮在驻极体材料之内 形成所谓的的“镶嵌”电荷。
• 驻极体电容传声器
• 当声压作用于膜片时，膜片振动而 使背极与膜片的间距改变，电容量 改变。
• 在电容两极输出端产生一个交变的 电压，由于电容量变化微小，使结构
1、外壳 2、垫片 3、支撑座 4、背极 5、PCB 6、FET 7、电容
8、电容 9、绷膜环 10、铜环 11、无防布 12、声孔 13、后声腔 14、前声腔
• 驻极体电容传声器结构
PCB 铜环
支撑座 背极 垫片 绷膜环 外壳
• 工作原理
• 所谓“驻极体”，就是一种“永久荷 体”。在驻极体的两面可以 ‘永久’ 存在正和负荷。
驻极体传声器咪头的选用及制造工艺
驻极体传声器咪头的选用及制造工艺
驻极体传声器（咪头）的选用
1、 Pc机如何配用传声器
个人电脑的耳唛，用到了咪头。
电脑和蓝牙恰恰相反，声卡的增益很低，软声卡更甚。
所以电脑用咪头的灵敏度要求比较高，在分布的上限上。
推荐灵敏度：-50db左右。
多数的笔记本电脑对咪头的灵敏度要求要更高一些-45--47db
2、蓝牙耳机如何配用传声器
蓝牙耳机是近几年推出的无线通讯产品，一般的生产厂家是购入蓝牙核心模组，然后进行外围组装。
蓝牙耳机模组芯片增益很高，因此，对咪头的灵敏度要求不高，基本是在灵敏度分布的下限。
由于蓝牙耳机体积小，声结构很难优化，如果咪头灵敏度过高极易产生回音。
推荐灵敏度：
-62--66db。
二、电容传声器（咪头）的生产
1、所需设备
说起来，有意思。
生产普通咪头的基本设备投资并不大，30万元就可以搞一个月生产100万只普通咪头的产能规模。
应当指出，是密集劳动型的，多数工序是在手工机械状态下。
自动生产线就贵多了，至少要150万以上。
2、工艺
无论是密集劳动型，还是自动生产线，清洁是最基本的工艺要求。
一致性是咪头生产的关键和难点，中档率又是重中之重。
工艺并不复杂，技术含量一般。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10NF+33PF 330Ω
PAGE 4-8
Test Setup Drawing（标准测试示意图）
RoHS
Power amplifier B&K 2716C
ቤተ መጻሕፍቲ ባይዱ
Speaker Tannoy 16"
Std.Mic B&K4191 B&K2639 Vs=2.0V RL=2.2k
Lever meter&sine wave generator B&K2012 Switch
TEL： ：0536-2259086 FAX：0536-2259087 E-mail: :pinghedianzi@
RoHS CONTENTS CONTENTS………………………………………………………1
Acoustics & Electrical Characteristics……………….2 Typical Frequency Response Curve…………………….2 Measurement Circuit…………………………………………2 Dimension………………………………………………………..3 DRAWING…………………………………………….…………..4 Test Setup Drawing……………………………….………….5 MECHANICAL CHARACTERISTICS…………..……...….6 ENVIRONMENTAL TEST…………………………..…………6 Regarding the soldering operation………………………7 Packing Table In Detail………………………………………8
相对湿度测试
Evaluation standard
2
3
+25℃
Temp.cycle test 温度巡回测 试
+25℃
After any tests, the sensitivity to be within ±3dB of intial sensitivity after 6 hours of conditioning at +25℃ 经测试后麦克风，需静置于 +25℃(室温)环境中 6 小时 后, 测试其灵敏度与原灵敏 度差异不得超过±3dB.
Each Con. Mic. contains a FET within its case. Generally, semiconductors are easily weakened by over-heating, over-charge of voltage. Special caution is needed for proper soldering as follows: 1. Use 15W-20W soldering iron and maintain 270℃-330℃ in operation. 2.Soldering should be accomplished within two seconds at each terminal so as not to be overheated. 3. Do not make a cavity at the surface of lead on the pattern plate. (A cavity may change the characteristics of Con.Mic.) 4. Heat Sink
Typical Frequency Response Curve.（频率响应特性）
Frequency Response Microphone Response Tolerance Window
Frequency(Hz) Lower Limit(dB) Upper Limit(dB)
50 100 800 1000 1200 3000 5000 10000
Sensitivity
S
Output Impedance Current Consumption S/N Ratio Decreasing Voltage Characteristic Operating Voltage Range Distortion
Z out I S/N ΔS Vs THD+N
潍坊平和电子有限公司 山东省潍坊市高新开发区桐荫街 268 号 电话： ：0536-2259086 传真： ：0536-2259087 电子邮箱:pinghedianzi@
WEIFANG PINGHE ELECTRONIC CO.,LTD NO.268th,TONGYIN Street,Development District WEIFANG City,SHANDONG Province,China
PAGE 2-8
Dimension(外形尺寸)：
RoHS
Term.2 （ -）
Term.1 （ +）
4.0±0.2
C 1.5± 0.2
BLACK
RED
1.0±0.5
A
A: 10mm±2mm UL-1571-32# B:Φ4.6 mm±0.2mm NO.4618 C: 1.8 mm±0.2mm NO.4618
-6 -3 -3 0 -3 -3 -3 -8
+3 +3 +3 0 +3 +8 +8 +8
Measurement Circuit（测试回路图）
RL=2.2KΩ
ECM unit
R1
Term.1 RL
C2
C
VS =2.0V
Output
C1=33PF C2=10NF
C1
+Vs Term.2 Ground
R1=330Ω C=1µF
2
Vibration Test 振动测试
After any tests, the sensitivity to be within ±3dB. 测试其灵敏度与原灵敏度差异 不得超过±3dB.
3
Drop Test 跌落测试
ENVIRONMENTAL TEST 环境试验
NO.
1
Item High temp.test 高温测试 Low temp. test 低温测试 Humidity test
PH
RoHS
驻极体电容式传声器规格书
Specification of Electret Condenser Microphone
Model No.: B4015RW10T-4618A-R2C CUSTOMER: Customer Model No: Date: Client Hereby Acknowledges：
目录
目录………………………………………………………………….1 电性能指标………………………………………………………….2 频率响应特性……………………………………………………….2 测试回路图………………………………………………………….2 外形尺寸…………………………………………………………….3 标准测试示意图…………………………………………………….5 机械特性结构图…………………………………………………….4 特性例行试验说明………………………………………………….6 环境例行试验说明………………………………………………….6 关于焊接操作……………………………………………………….7 包装说明…………………………………………………………….8 PAGE 1-8
4
-20℃
0.5h 1hr r
1hr 0.5h r
1hr 0.5h r
1hr
5.5hrs
Standard Test Condition: a)Temperature:+5~+35℃ b)Humidity:45-85% c)Pressure:860-1060mbar
一般测试条件: a)温度:+5~+35℃ b)湿度:45-85% b) 湿度: 60-70% c)气压:860-1060mbar c)气压:860-1060mbar
Judement Test Condition:
标准测试条件：
a)Temperature:+25±5℃
a) 温度: +25±5℃
b)Humidity:60-70% c)Pressure:860-1060mbar
PAGE 6-8
Regarding the soldering operation:
RoHS
Acoustics & Electrical Characteristics. (电性能指标)
（Temp=20±2℃Room Humidity=65±5%）
RoHS
Item
Directivity
Symbol
Test Conditions
Min
Standard
Max
Unit
Omnidirectional f=1KHz 0dB=1V/Pa Vs=2.0V RL=2.2KΩ f=1KHz Pin=1 Pa f=1kHz A-Weighted Curve f=1kHz, Pin=1Pa Vs=1.5—2.0V 1.5 f=300Hz~8kHz Pin=94dB SPL 2 -45 -42 -42±3 2.2k 500 55 -3 10 2 Ω μA dB dB V % -39 dB
QTY
1 1 1 1 1 1 1 1 1 2 1
Remark
RF-2123B Au Ni white Ni
Metallic cavity Plastic cavity Back Electrets Spacer Diaphragm FELT CASE Condenser Resistance
waterproof
PAGE 5-8
MECHANICAL CHARACTERISTICS 机械特性 NO.
