膜结构案例分析

合集下载

青海体育场膜结构案例

青海体育场膜结构案例背景青海位于中国西北地区，是中国五个自治区之一。

作为一个多民族聚居的地区，青海有着丰富的文化和体育传统。

为了推动体育事业的发展和提供更好的体育设施，青海决定建造一座现代化的体育场——青海体育场。

青海体育场是一个多功能综合性体育场馆，可以用于举办各种大型比赛、演出和其他活动。

为了满足不同活动的需求，该体育场需要一个灵活可调节的膜结构顶棚，以提供良好的视野和观赏条件。

过程设计阶段在设计阶段，团队首先进行了详细的市场调研和需求分析。

他们考虑到了以下几个关键因素： 1. 结构稳定性：膜结构需要能够承受恶劣天气条件下的风力和雪载荷。

2. 光照与视野：膜结构顶棚应该能够提供充足的自然光线，并且不影响观众对比赛或演出的观看。

3. 灵活性：膜结构需要能够根据不同活动的需求进行调整，例如改变顶棚高度和开闭状态。

4. 节能环保：膜材料应具有良好的隔热性能，以减少能源消耗。

基于这些需求，设计团队决定采用聚氯乙烯（PVC）膜材料，并设计了一个由多个膜面构成的顶棚结构。

每个膜面都可以独立调整，从而实现灵活性和可调节性。

施工阶段在施工阶段，首先需要对体育场的地基进行处理和加固。

然后，开始安装钢结构桁架作为膜结构的支撑。

桁架通过焊接和螺栓连接来确保稳定性和强度。

安装完桁架后，开始安装膜材料。

膜材料被预先制作成相应尺寸，并通过索力系统固定在桁架上。

索力系统使用高强度钢索将膜拉伸到适当的张力状态，并确保整个结构稳定。

最后，在顶棚安装完成后，施工队伍对整个体育场进行了测试和调整，以确保顶棚的灵活性和可调节性。

结果青海体育场的膜结构顶棚在经过设计和施工团队的努力后，取得了令人满意的结果。

它具有以下特点和优势： 1. 结构稳定：膜结构经过精确计算和测试，可以承受恶劣天气条件下的风力和雪载荷。

2. 光照与视野：膜结构顶棚采用透明的PVC膜材料，可以提供充足的自然光线，并且不影响观众对比赛或演出的观看。

3. 灵活性：膜结构顶棚可以根据不同活动的需求进行调整，包括改变顶棚高度和开闭状态。

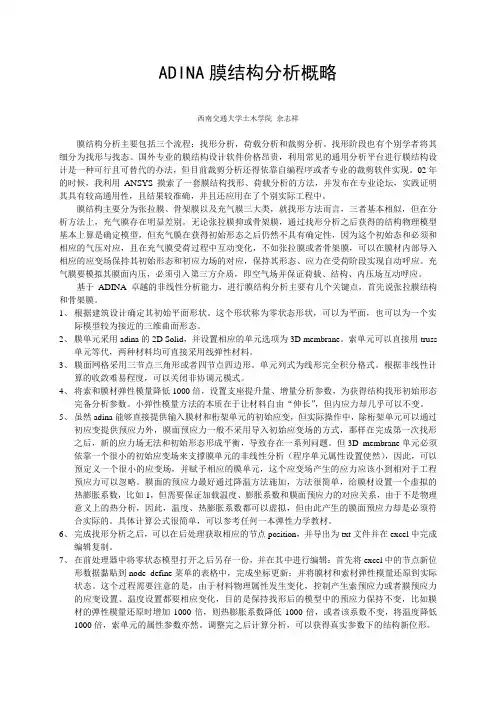

Adina膜结构分析(褶皱膜单元)

ADINA膜结构分析概略西南交通大学土木学院余志祥膜结构分析主要包括三个流程：找形分析，荷载分析和裁剪分析。

找形阶段也有个别学者将其细分为找形与找态。

国外专业的膜结构设计软件价格昂贵，利用常见的通用分析平台进行膜结构设计是一种可行且可替代的办法，但目前裁剪分析还得依靠自编程序或者专业的裁剪软件实现。

02年的时候，我利用ANSYS摸索了一套膜结构找形、荷载分析的方法，并发布在专业论坛，实践证明其具有较高通用性，且结果较准确，并且还应用在了个别实际工程中。

膜结构主要分为张拉膜、骨架膜以及充气膜三大类，就找形方法而言，三者基本相似，但在分析方法上，充气膜存在明显差别。

无论张拉膜抑或骨架膜，通过找形分析之后获得的结构物理模型基本上算是确定模型，但充气膜在获得初始形态之后仍然不具有确定性，因为这个初始态和必须和相应的气压对应，且在充气膜受荷过程中互动变化，不如张拉膜或者骨架膜，可以在膜材内部导入相应的应变场保持其初始形态和初应力场的对应，保持其形态、应力在受荷阶段实现自动呼应。

充气膜要模拟其膜面内压，必须引入第三方介质，即空气场并保证荷载、结构、内压场互动呼应。

基于ADINA卓越的非线性分析能力，进行膜结构分析主要有几个关键点，首先说张拉膜结构和骨架膜。

1、根据建筑设计确定其初始平面形状。

这个形状称为零状态形状，可以为平面，也可以为一个实际模型较为接近的三维曲面形态。

2、膜单元采用adina的2D Solid，并设置相应的单元选项为3D membrane。

索单元可以直接用truss单元等代，两种材料均可直接采用线弹性材料。

3、膜面网格采用三节点三角形或者四节点四边形。

单元列式为线形完全积分格式。

根据非线性计算的收敛难易程度，可以关闭非协调元模式。

4、将索和膜材弹性模量降低1000倍，设置支座提升量、增量分析参数，为获得结构找形初始形态完备分析参数。

小弹性模量方法的本质在于让材料自由“伸长”，但内应力却几乎可以不变。

索膜结构罩棚工程施工技术案例分析

索膜结构罩棚工程施工技术案例分析摘要：体育场索膜结构罩棚钢结构部分采用大跨度悬挑斜拉索结构体系的开敞式新颖结构形式。

看台顶棚钢结构为斜拉索加钢管桁架结构体系，由于悬挑较长且为开敞式，故弯矩大受风荷载影响明显加之沙漠地区风荷载更加明显，深化设计中活荷载取0.3km/m2风荷载取0.55km/m2，雪荷载取0.3km/m2。

与主体钢结构对应，膜顶棚由29个马鞍形膜单元组成，峰谷鲜明，矢高2.5m，每个膜单元面积约100m2，每个膜单元之间天沟连接相邻单元天沟间防水膜覆盖。

由于膜材是一种柔性织物，要想作为一种建筑材料具有一定的造型，必须给其施加一定数值的预张力，可以通过膜节点索的调节从而使预张力达到设计要求。

本工程膜结构形式为张拉膜形式，沿径向硬边用螺栓与铝压板与主体钢结构桁架梁连接，檐口采用弧形软边钢索张拉，硬边的安装过程同时也是沿经线方向张拉的过程，硬边安装完成后要达到受力要求。

关键词：非线性；有限元；大跨度悬挑；卸载1 工程概况张掖国家沙漠体育公园位于甘州区城南13km处，东南宽 4.3km，南北长11.4km，总面积35km2，是全国距离城市最近的沙漠体育公园，公园国际赛车场占地面积约60000m2，按国际标准赛车场设计，主看台坐北向南，为极富动感的圆弧造型，面向沙漠，背靠绿洲，视野开阔，长170m，宽22m，设有3000个坐席，看台上方的风雨罩棚为索膜结构，膜棚为时尚浅黄色，与沙漠浑然一体。

整体投影面呈月牙造型，流畅、美观。

索膜结构罩棚投影面积2059m2，展开面积2326m2。

钢结构为钢管柱主支撑，悬挑变载面钢管桁架梁，桁架梁之间连接圆弧热钢管连系梁，相贯线焊接。

悬挑桁架梁与钢管柱通过Φ20柔性钢索张拉连接，悬挑桁架檐口相对标高12.7m，工程最高相对点标高24.6m超过24m，悬挑梁最长处悬挑16m，属长臂悬挑桁架梁，弯矩较大给结构施工带来很大难度，钢管柱采用Φ530mm×16mm，Q345B热钢管，桁架梁上下弦杆均采用Φ180mm×6mm 垫钢管，腹杆采用Φ60mm×3.5mm。

膜结构在大跨度建筑上的运用

（三）骨架式膜结构
骨架式膜结构是采用刚才做成屋顶的骨架，在骨架的上方张拉膜材料的一种形式，能够使用在各种规模的建筑当中，但其造型较单一，需要靠外部施加的张力使其保持一定的形状，但是由于其成本较低，经济效益吸引广大建筑商，骨架式膜结构依然被广泛地使用。
四、结语
经过长年的开发和研究，膜结构已经得到进一步的发展，成为一种有活力的建筑结构，它的广泛应用体现了膜结构在大跨度建筑中的应用前景，国内外专家学者应该进一步发挥其优势，在更广泛的领域中加以运用。
膜结构的材质自身的受弯刚度接近于零，但是如果使用各种不相同的支撑结构来承受膜结构表面的张力，就能形成具有一定刚度的表面。这也是膜结构能够与建筑风格和布局相适应的一个原因，完美体现力在膜结构状态之上，使得膜结构能够有机运用于大跨度建筑结构的设计当中。
（二）膜结构能很好地满足建筑功能的需求
因为膜结构使用的材质大多是半透明的，这些材质的透光率在通常情况下为百分之四到百分之十六，可以满足大跨度建筑在一般情况的采光要求，在白天可以做到不用人工照明，这样既大大降低了能源电力成本，而且给人以自然开阔的体现。此外，因为膜结构使用的材料一部分具有反射性，因此在热带地区，膜结构能够反射大量的太阳热能，降低温度。而在寒带，在大跨度建筑上可以使用双层的膜结构，并且向双层膜之中充入热空气，或填充性能优良的透光隔热材料，可以达到良好的保温和隔热的效果。综上所述，膜结构能够使得大跨度建筑物在透光的情况下，不受温度、天气的影响，加之膜结构使用的材质的不易燃性、抗水性能良好，大大增加了建筑物的防灾性能。
经过二十世纪九十年代的发展，膜结构成为了一项可以代表目前建筑先进技术和材料行业发展程度的结构体系。在原始人时期，原始人就开始使用动物毛皮做成帐篷，这就是最初的膜结构。上世纪开始，建筑师利用此方法原理，建造了宇宙飞船、雷达天线罩等，使一些科学发明能够运用膜结构。同时，一些临时建筑也运用了膜结构，如马戏棚、仓库、帐篷等等。但直到一九七零年，在日本举行的世博会中所使用的建筑运用的空气膜结构，代表着膜结构进入一个新的时代，至此之后全世界各个地区开始了对膜结构的研究以及运用。二十世纪七十年代，美国的几家公司联合设计研发了玻璃纤维和聚四氟乙烯为材料的新型膜结构材料，标志着膜结构可ห้องสมุดไป่ตู้被运用于永久建筑中。

膜结构水立方的分析

建筑结构选型结课论文姓名：谢昆柱学号：1401102-07所在院系：建筑与城市规划学院学科专业：城乡规划指导教师：张弘日期：二零一六年十二月二十五日对于膜结构建筑——“水立方”的分析膜结构在国内的应用晚于国外近50年，但近十几年来，膜结构在国内的应用发展速度高于世界任何地区。

目前，膜结构已广泛应用于大型体育馆，展览中心，航空和铁路交通，文化娱乐等公共建筑中。

膜结构是一种古老的结构型式，它具有轻盈，纤薄，柔软的质感，与传统的混凝土有明显的区别，常常能给人以耳目一新的艺术感受。

膜结构属于柔性材料，膜材本身的受弯刚度几乎为零，但通过不同的支撑体系可以使薄膜结构承受张力，从而形成具有一定刚度的稳定曲面。

膜结构能够从根本上克服传统结构在大跨度建筑上实现所遇到的困难，可建造出巨大，明亮，无遮挡的可视大空间。

膜结构突破了传统的建筑结构形式，可形成各种自由空间曲面，不重复，多变化。

这也是薄膜结构更具有艺术性的一个原因。

例如在上海世博会世博轴膜屋面正是应用了这种特性，才建出了轻质大跨度的结构。

除了这些在建筑结构上的特性，还有以下在物理与在实际生活上的特点。

<1>具有优良的力学特性。

膜结构的受力为单纯受拉，膜材只承受沿膜面的张力，因而可充分发挥材料的受拉性能。

它是跨度重量比最大的一种结构，且单位面积的结构自重与造价不会随跨度的增加而明显地增加。

<2>膜结构透光自洁，减少能源消耗，降低维护费用。

膜结构是半透明的织物，透光率一般可达4％~16％，能够满足大跨度建筑在平时使用时利用自然光的采光要求，白天几乎不需要人工照明。

但是冬季太阳光对于膜结构屋盖内部的气温升高效应不大，而夏天却相反，膜结构的室内气温比室外高出5—10度，有时会使人感到明显的不适。

因此，膜结构多采用反射能力强的淡色材料。

<3>使用范围广，可拆卸，易运输。

从气候条件看，它适用于广阔的地域；从规模上看，可以小到花园小品，大到覆盖几万，几十万平方米的建筑。

《生物膜的流动镶嵌模型》教学案例分析

高中生物《生物膜的流动镶嵌模型》教学案例分析刘超［案例题旨］《生物膜的流动镶嵌模型》主要是介绍探讨建立生物膜模型的过程。

在探讨建立生物膜模型的过程中形成结构和功能相适应的观点，从而树立辩证唯物主义的自然观，逐步形成科学的世界观。

同时使学生看到实验技术手段的进步在促进科学的发展中的作用，从而增强为振兴中华而努力学习的使命感和责任感。

本案例研究的主要问题有：1．生物膜研究的主要历程，以及流动镶嵌模型的基本内容。

2．教师如何调整教学行为和策略，成为学生发展的引导者和促进者，从而实现自主学习、高效学习？3．如何保证每个学生达到共同基础的前提下，分层教学使不同发展潜能学生选择的课程内容，以满足学生有个性的发展？［案例背景］《生物膜的流动镶嵌模型》是人教版必修一第四章的第二节。

第四章共有3节内容，第一节主要说明细胞膜是选择透过性膜。

为什么具有选择透过性？这与膜结构有关，于是进入第二节内容。

而第二节内容又是解释第三节内容“物质跨膜运输的方式”的基础。

这三节内容的内在联系是：功能—结构—功能。

由此可见，本节《生物膜的流动镶嵌模型》在第四章中起着承上启下的作用，它是架起第一节和第三节的一座桥梁。

并体现出了结构决定功能的观点。

本节的教学目标为：1．简述生物膜的结构2．此细胞膜分子结构的探究历程为主线的学习中，重点培养学生的“尝试提出问题并做出假设”的能力。

3．借助多媒体以及动手做细胞膜的橡皮泥模型，进行探究性学习，培养学生自主学习的能力，培养学生信息获取、分析、加工、创新、利用的能力，以及团结协作和合作的学习。

据此，本案例设计以学生的自主学习为起点，以动手构建模型为辅助，以合作学习为深化，以多媒体课件为引导拓展，实现学生的高效学习，并针对不同发展潜能学生进行分层教学，实现学生的个性发展。

［案例实录］导入：生物膜是个选择透过性的膜，它究竟由什么成分，怎么排列分布而构成？学生带着问题阅读，共同探讨：展示[资料1]1859年，欧文顿用500多种化学物质对植物细胞膜的通透性进行了上万次的研究。

薄膜结构的动力反应分析

膜结构的案例分析，总结薄膜结构振动特性以及其在
不同平均风速和不同边界条件下的动力反应特性。
ｌ薄膜结构非线性动力分析方法
１１动力分析的Ｎｗｍａｋ方法．ｅｒ结构动力平衡方程为：Ｍ／）＋ｃ＋Ｋ＝Ｐ（）Ｕ
结构平面外刚度小，荷载作用下产生大位移的几何在
非线性问题，文用收敛性较好的全Ｎｗｏ —ａｈｏ本ｅｔＲｐｓｎｎ
迭代法进行迭代计算。另外，当薄膜结构位移较大时，
易发生膜材的褶皱，理褶皱的方法主要有张力场理处论、可变泊松比的方法、正变形梯度的方法和分又理修论等。冯虹等指出利用第一和第二主应力来判别膜
在Ｏ０３ｓ时，５点回到了．３２
（）ｂ
好。但修正ＮＲ迭代法在一个荷载增量步内的各次迭
代中均采用初始刚度矩阵，更新非平衡载荷。比较仅两种方法，文采用全Ｎ本Ｒ迭代法。
１２应力一主应变判别准则和修正本构矩阵法．
Ａｂｓｒｃ：ＢａｅｎｔｅＮｅｔａｔｓｄｏｈｗｍａｋｒｍｅｈｄｉｙａｃａａｙｉｎｈｅｆｌＮｅｏＲａｓｎｔｒｔｏｔｏｎｔｏｎｄｎｍｉｎｌｓｓｄｔｕｌａｗｔｎ— ｐｈｏｉａｉｎｍｅｈｄｉｅ
振
第３Ｏ卷第６期

膜结构建筑施工问题案例

膜结构建筑施工问题案例一、单选题。

A. 膜材裁剪尺寸不准确，导致张拉后局部松弛。

B. 施工时的环境温度过低，膜材收缩不一致。

C. 膜材在运输过程中受到严重挤压，内部结构已损坏。

D. 膜结构的支撑体系安装精度过高，对膜材产生过度挤压。

解析：支撑体系安装精度过高可能会对膜材有影响，但一般是导致膜材局部受力不均等问题，而不是产生褶皱的直接原因。

膜材裁剪尺寸不准确，张拉时会有局部松弛从而产生褶皱；环境温度过低膜材收缩不一致会起皱；运输过程中膜材受严重挤压内部结构损坏也可能导致安装后起皱。

所以答案为D。

2. 在膜结构建筑施工时，膜材与钢结构连接部位出现松动现象，可能是由于（）A. 钢结构表面未进行有效的防腐处理。

B. 连接螺栓规格过大。

C. 在连接部位未使用密封胶。

D. 膜材与钢结构的连接设计不合理。

解析：钢结构表面未进行防腐处理主要影响钢结构自身的耐久性，与连接部位松动关系不大；连接螺栓规格过大一般不会造成松动；未使用密封胶主要影响密封性能而非连接的紧固性；而连接设计不合理可能导致连接不牢固从而出现松动现象。

所以答案为D。

二、多选题。

1. 某膜结构建筑施工中，膜材出现撕裂现象，可能的原因有（）A. 施工过程中遭受强风袭击，膜材局部受力过大。

B. 膜材本身质量存在缺陷，如强度不足。

C. 膜材安装时张拉顺序错误，导致应力分布不均。

D. 施工现场周边有大量灰尘，污染了膜材表面。

解析：施工中遭受强风袭击，膜材局部受力过大可能导致撕裂；膜材本身质量有缺陷，强度不足在施工过程中也容易撕裂；膜材安装时张拉顺序错误，应力分布不均会使膜材局部承受过大应力而撕裂；而施工现场周边的灰尘污染膜材表面，一般不会直接导致膜材撕裂。

所以答案为ABC。

B. 膜材的弹性模量选择过大。

C. 钢结构的杆件布置不合理，结构受力体系不完善。

D. 施工过程中没有按照设计要求进行预张拉。

解析：基础设计不合理不能提供足够支撑力会影响整体结构稳定性；膜材弹性模量选择过大不是造成整体结构稳定性不足的直接原因；钢结构杆件布置不合理，结构受力体系不完善会使结构稳定性差；施工中未按要求进行预张拉也会影响结构的稳定性。

《第1节细胞膜的结构和功能》教学设计教学反思-2023-2024学年高中生物人教版必修1

《细胞膜的结构和功能》教学设计方案（第一课时）一、教学目标1. 知识与技能：理解细胞膜的结构组成，掌握细胞膜的功能，理解其结构和功能的关系。

2. 过程与方法：通过观察实验、资料分析、小组讨论等活动，培养学生的观察、分析和解决问题的能力。

3. 情感态度与价值观：增强学生对生命的敬畏和探索生命奥秘的兴趣，树立科学的生命观。

二、教学重难点1. 教学重点：细胞膜的结构组成，尤其是细胞膜的流动性。

2. 教学难点：理解细胞膜的功能，以及结构和功能的关系。

三、教学准备1. 准备相关的PPT课件，包括图片、视频等素材。

2. 准备细胞膜结构模型，供学生动手操作和观察。

3. 准备相关的问题和讨论题目，引导学生进行思考和讨论。

4. 安排学生进行实验操作，观察细胞膜的流动性和通透性。

5. 准备相关的生物术语和概念解释，确保学生理解相关概念。

四、教学过程：本节课的教学设计主要分为四个部分：导入新课、新课教学、课堂小结和作业布置。

1. 导入新课：通过展示一些生活实例，如细胞膜对于物质进出细胞的控制作用，以及细胞膜在生物体内的各种生理、生化反应中的重要作用，引导学生思考细胞膜的重要性，进而引出课题——细胞膜的结构和功能。

2. 新课教学：(1) 细胞膜的结构：通过展示细胞膜的显微照片，让学生观察细胞膜的形态，并引导学生思考细胞膜的微观结构。

然后，介绍细胞膜的分子组成，包括磷脂双分子层和镶嵌有蛋白质等其他物质。

通过模型或PPT展示细胞膜的分子排列结构，帮助学生理解细胞膜的流动性。

(2) 细胞膜的功能：介绍细胞膜的主要功能，包括物质运输、信息传递和免疫调节等。

通过模型或PPT展示细胞膜在这些功能中的作用，帮助学生理解细胞膜的功能与其结构的关系。

(3) 实验探究：设计一个简单的实验，让学生自己动手操作，观察细胞膜的流动性和渗透性。

通过实验结果的分析，让学生更深入地理解细胞膜的结构和功能。

(4) 小组讨论：组织学生分组进行讨论，讨论细胞膜在生物体内的作用和重要性，以及如何保护细胞膜的健康。

建筑大跨度结构案例分析

8.1膜结构：内蒙古达拉特旗第五中学膜结构看台
8.2膜结构
9.1管桁结构：广州丫髻沙大桥主桥
大跨度桁架式钢管混凝土拱桥的非线性稳定控制指标，采用的竖转结构体系、 “变角度、变索力”的液压同步提升技术和平转、竖转相结合的施工控制技术
9.2管桁结构：成灌快铁犀浦站
犀浦站采用高站台建筑，为管桁结构加网片结构，就是水立方的建筑技术
1.2园拱屋顶结构：天津西站
金属编织状的屋面，跨度114米，施工人员先在空中10 米高架层上分组进行屋面拼接，然后再整体提升到50米，即站房的主体结构整个屋顶长度是386.15米，重量接近7万吨。在拱顶拼接完后，采取液压千斤顶群提升，整体提起来，再与两侧进行拼接，最终形成整个的拱结构
2.1刚架结构
悉尼歌剧院
6.2:薄壳结构：黄石新体育馆
该体育馆造型具有不规则、多面、薄壳结构的特点，是全国第二座薄壳结构设计建筑——第一座是广州歌剧院。该体育馆的最大跨度为111 米
6.3薄壳结构：广州歌剧院
广州歌剧院钢结构外壳采用空间组合折板式三向斜交网壳结构，钢结构总重约 10000吨，其中铸钢节点约 1100吨。整个结构为空间极不规则壳体结构，结构相互关系错综复杂，造型别具一格，宛如置于平缓山丘上的两块美丽的石头，静静地卧在珠江之畔。其中，“大石头”是1800座的大剧场及其配套的设备用房、剧务用房、演出用房、行政用房、录音棚和艺术展览厅；“小石头” 则是400座的多功能剧场及配套餐厅。两者皆为屋盖、幕墙一体化的结构，整体外壳最大长度约120米，高度43 米。
2.2门式刚架结构
• 门式刚架是目前国内应用最为广泛的轻型钢结构。近年来本公司研究人员结合工程设计对门式刚架结构受力性能、结构体系布置、节点变形性能、吊车梁优化设计和结构抗震性能等进行了系统研究，部分研究成果已为国家相关规范所采用。本公司开发的杆系结构分析设计软件 BSSAP含有门式刚架结构设计模块，已成功用于百余项门式刚架结构工程设计。本公司受施工单位委托完成的数十项门式刚架结构工程优化设计，优化后经济效益均十分显著，既为建设商节约了大笔资金，也为施工单位赢得了利润空间

膜结构建筑精彩案例赏析

郁闷的本命年，去年10月份就开始计划的旅行一直搁浅，这次不管怎么样都要出去玩玩了，就来到了柏林。

坐在租来的车上，Navigation叫我们左转我们就左转，叫我们右转我们就右转，省去了很多的奔波赶车之苦。

于是这次旅行有三大板块组成：停车，拍照，吃饭第一个来到的是意味深长的查理检查站（Haus am Checkpoint Charlie）：柏林墙时期东柏林最著名的过境站，也是1961年美苏坦克相距200米对峙的地方。

现在的柏林墙博物馆就设在这里。

该检查站在当时是最大的边境出入口，也是对人员不设限的唯一检查站，而另外几处检查站一般只允许外交官进出。

该检查站及附近也是当时东柏林人逃往西柏林所乐意选择的点之一，因此出现过不少悲剧性的事件。

大连金石滩影视艺术中心为骨架式双层膜结构，主体膜结构为半个椭球钢网壳上面直接覆盖膜材料，椭球网壳平面长轴60米、短轴45米、高16米；为提高其保温隔热性能，本工程采用了双层膜，膜层间距475mm。

该项目荣获中国空间结构优秀工程三等奖。

天津保税区区标时至今日，完成于1998年5月14日的天津保税区区标膜结构工程，已经成为中国膜结构业界的里程碑，它标志着中国膜结构划时代的开始，其中索膜结构是此工程的重点内容，44个独立的膜结构单元体和钢结构采用牵拉方式连接，面材为法国法拉利公司生产的型号为1002T。

展览中心城风筝放飞场弗里德里希大帝纪念碑（Reiterdenkmal Friedrichs des Großen）位于菩提树下大街（Unter den Linden）：是首都最有名的一条街。

在人行道旁和大街中央隔离地带，高大的菩提树和栗树婀娜多姿，婆娑成阴，大街因此得名。

这里几百年来一直是普鲁士帝国的象征。

柏林大教堂（Berliner Dom ）：原霍亨索伦（Hohenzollern）王室的宫廷大教堂和陵墓，做为福音新教教堂同罗马天主教教堂彼得大教堂相呼应。

由于战争原因旧教堂受到严重损坏，因此在1894-1905年间即威廉皇帝二世时期，由拉施多夫（Julius Carl Raschdorff）再次设计建造，新的柏林大教堂是在旧的大教堂拆除之后，按照威廉二世的愿望，建起了一座装饰华丽、带有意大利文艺复兴时期风格的圆顶，使整个建筑显得格外雄伟壮观。

薄膜结构(实例)

威海体育场膜结构设计施工案例
0/100
1. 工程简介
威海体育场占地面积约40000m2，可容纳观众3万人。看台为钢混框架结构，看台挑蓬为张拉式膜结构。
1/100
• 体育场看台挑篷由34个连在一起的形状渐变的单桅杆伞形膜结构单元组成。 • 挑篷水平投影呈椭圆形，外围轮廓尺寸237×209m，内环尺寸205×143m，覆盖面积约25000m2。
-0.5
-0.5
-0.3
-0 .5
.8 -0
7.5 .0 -0-0.3
.0
3 -0.
0.1
0 -0..3 .2 -0 0
.2 -00 .5
0.1
-0.8 -0.3 0.1 -0.7
0.5
0 -0.
-0.5
.2 -0
-0
.2
11/100
3. 结构计算
• 应用非线性有限元程序对该挑篷膜结构的初始形态和不同荷载作用下的结构响应进行分析，得到结构在不同工况下的位移、内力和支座反力。 • 计算结果表明，风荷载是结构设计的主要控制荷载；绝大多数构件在0°风向（椭圆短轴方向）下的内力最大。 • 中央内环的最大位移10cm，膜最大位移60cm。
2/100
• 挑篷整体呈马鞍形分布，东西（椭圆短轴方向）两端高，南北（椭圆长轴方向）两端低。最高处桅杆顶标高40m，最低处桅杆顶标高23m。
3/100
• 最大膜单元位于东西两端，悬挑长度约30m；最小膜单元位于南北两端，悬挑长度约17m。
4/100
• 膜单元由桅杆、脊索、谷索、边索和薄膜等构件组成。
1 2 C pi ( Pi P ) / v 2
10/100
-0.3
-0. 3

膜结构展开面积计算公式

膜结构展开面积计算公式摘要：I.引言- 介绍膜结构展开面积计算公式的重要性II.膜结构展开面积计算公式- 公式定义与解释- 公式推导III.公式应用- 实际案例分析- 结果讨论IV.结论- 总结公式的重要性和应用正文：I.引言膜结构展开面积计算公式在建筑、工程等领域具有重要意义，它能够帮助设计师和工程师快速、准确地计算出膜结构的展开面积，为实际项目提供理论依据。

II.膜结构展开面积计算公式定义：膜结构展开面积计算公式为：A = π * (R1 + R2) * r，其中A 表示展开面积，R1 和R2 分别表示两个圆的半径，r 表示圆心距离。

解释：该公式基于两个圆的面积之和，以及它们之间的圆心距离来计算展开面积。

在实际应用中，可以根据膜结构的实际形状和尺寸，调整两个圆的半径和圆心距离，从而更准确地计算展开面积。

公式推导：- 两个圆的面积之和：A1 + A2 = π * R1^2 + π * R2^2- 圆心距离：r = √((R1 - R2)^2 + d^2)- 将圆心距离代入面积之和公式：A = π * (R1^2 + R2^2) / (1 -(d/2)^2)- 化简公式：A = π * (R1 + R2) * rIII.公式应用以下为一个实际案例分析：假设有一个膜结构，其两个圆的半径分别为R1 = 5m 和R2 = 10m，圆心距离为r = 8m。

我们可以使用膜结构展开面积计算公式来计算其展开面积：A = π * (R1 + R2) * r = π * (5 + 10) * 8 = 64π m^2结果表明，该膜结构的展开面积为64π平方米。

IV.结论膜结构展开面积计算公式在建筑和工程领域具有重要作用。

通过理解和应用这个公式，设计师和工程师可以快速、准确地计算出膜结构的展开面积，为实际项目提供理论依据。

膜结构屋面施工方案

膜结构屋面施工方案一、引言在现代建筑设计中，膜结构屋面因其轻巧、美观和耐候性强等特点而受到越来越多的关注和应用。

本文将探讨膜结构屋面施工方案，并重点介绍其设计原则、材料选用以及施工流程等相关内容。

二、设计原则膜结构屋面的设计原则主要包括以下几个方面：1. 强度分析：根据建筑结构特点和承载要求，进行强度分析，确保膜材料具有足够的抗风、抗雨和抗震能力。

2. 统一性原则：屋面膜结构的形式要与建筑整体风格相协调，统一建筑的美观性。

3. 透光性原则：在保证防水性能的前提下，尽可能采用透光材料，提供良好的自然采光效果。

4. 稳定性原则：考虑到膜材料的热胀冷缩和变形因素，设计时要保证其稳定性和持久性。

三、材料选用膜结构屋面的材料主要包括以下几种：1. PVC膜材料：PVC膜具有良好的防水性能、光透性和耐候性，是常用的膜结构屋面材料。

2. PTFE膜材料：PTFE膜由于其低表面能、高光透性和良好的自洁性而被广泛应用于高档建筑。

3. ETFE膜材料：ETFE膜具有优良的透光性和耐候性，在光伏屋面和温室建设中常被采用。

4. PVDF膜材料：PVDF膜具有优异的耐候性和防火性能，适用于各类建筑的屋面设计。

四、施工流程膜结构屋面的施工流程一般包括以下几个步骤：1. 屋面结构准备：根据设计图纸和施工要求，对屋面结构进行准备工作，包括清理、防腐处理等。

2. 膜材料安装：将预先制作好的膜材料按照设计要求进行安装，要求安装平整、紧密，且与屋面结构紧密连接。

3. 焊接与固定：对膜材料的接缝进行热风焊接，以保证其防水性能。

同时，根据膜结构的特点，进行固定处理，确保其稳定性。

4. 检查与维护：完成施工后，对屋面膜结构进行检查，确保各个部分的安装质量。

在使用过程中，定期进行维护，延长屋面的寿命。

五、案例分析以某商业中心的膜结构屋面为例，该建筑采用了PVDF膜材料，形成了独特的波浪形外观。

施工过程中，注意了屋面结构的精度控制，确保了膜材料的安装效果和整体美观度。

(完整版)建筑大跨度结构案例分析

1.2园拱屋顶结构：天津西站
金属编织状的屋面，跨度114米，施工人员先在空中10 米高架层上分组进行屋面拼接，然后再整体提升到50米，即站房的主体结构整个屋顶长度是386.15米，重量接近7万吨。在拱顶拼接完后，采取液压千斤顶群提升，整体提起来，再与两侧进行拼接，最终形成整个的拱结构
2.1刚架结构
屋盖采用管桁架+ 焊接球节点网架组成的折板壳结构。由呈辐射布置的11 对管桁架构成的支撑结构体系+11对桁架梁之间的多面体折板网格结构体系组合而成
折板网格结构由双层正交正放网格结构构成，厚度为2.5m，采用焊接空心球节点。管桁架与折板网格桁架之间的连接单元，与管桁架相连一端采用相贯焊形式，另一端为焊接空心球节点
4.1网格结构：上海宝耘石化设备有限公司
三角形网格钢网壳有良好的强度、刚度、稳定性。在相同安全度情况下，其用钢量比四边形网格网壳节约50%以上。在相同用钢量情况下，其承载力比四边形网格网壳高50%以上。两向正交网格钢网壳（双向子午线网格钢网壳
4.2网格结构观测台
5.1折板结构：内蒙古大草原上的一座丰碑—成吉思汗博物馆
通泰大桥主跨190米，双向6车道，设计行车速度 60公里/小时，洪水频率百年一遇，抗震烈度7度
全桥吊索共28根，吊索采用高强度镀锌钢丝成品索，双层PE保护层，冷铸锚固体系。为保护吊索，除采用PE保护层外，在桥面以上2.5米高度内设不锈钢管，在与主梁结合处设防水罩，上、下锚头采用防腐油脂处理，并设置减震器，在索管内注入发泡材料，拱座基础采用钢筋混凝土结构。
悉尼歌剧院
6.2:薄壳结构：黄石新体育馆
该体育馆造型具有不规则、多面、薄壳结构的特点，是全国第二座薄壳结构设计建筑——第一座是广州歌剧院。该体育馆的最大跨度为111 米

结构成就建筑之美

结构成就建筑之美——建筑结构选型案例分析位于葡萄牙里斯本的葡萄牙大帐篷建筑（如图1）是一个巧妙运用线索结构的经典案例。

悬索结构类似于膜结构，通过张力将荷载传递到支座。

在作为1998年世界博览会所建造的葡萄牙大帐篷的南端，一个长65m，宽58米的典礼广场由200mm厚钢筋混凝土重曲板所覆盖（如图2）。

由于它的著名超薄特点以及悬垂线形式而被描述各种版本的“帐篷”。

两个柱廊分列两端，作为厚重的端部挡块来承受垂曲线张力。

每一个柱廊内，9面平行的墙或扶墙承受悬吊板所产生的拉力。

柱廊的设计细节始终贯彻简单的原则，却一点儿也不让人注意到其重要的构造作用。

如果采用了减小随高度变化的扰度而使扶墙逐渐变细的通常程序，这种简单的正交性变得以实现。

图1：西班牙大帐篷建筑实景图图2：西班牙大帐篷建筑的大挑篷葡萄牙大帐篷广场的遮蔽物由垂悬挑篷和柱廊两种结构形式组成。

这两种形式，简单朴素，代表了建筑形式与结构的融合位于中国香港的香港中国银行大厦（如图3）是一个高层建筑运用混合结构“大型立体支撑体系”的典型案例，由贝聿铭建筑师事务所设计，1990年完工。

总建筑面积12.9万平方米，地上70层，楼高315米，加顶上两杆的高度共有367.4米。

建成时是香港最高的建筑物，亦是美国地区以外最高的摩天大厦。

结构采用4角12层高的巨形钢柱支撑，室内无一根柱子。

大厦是一个正方平面，对角划成4组三角形，每组三角形的高度不同，节节高升，使得各个立面在严谨的几何规范内变化多端，外型像竹子的“节节高升”，象征著力量、生机、茁壮和锐意进取的精神；基座的麻石外墙代表长城，代表中国。

图3：中银大厦实景图整座大楼采用由八片平面支撑和五根型钢混凝土柱所组成的混合结构“大型立体支撑体系”，此一混凝土——钢结构立体支撑体系，在改进结构性能方面具有如下独到之处：1.采用几何不变的轴力代替几何可变的弯曲杆系，来抵抗水平荷载，更加经济有效；2.利用多片平面支撑的组合，形成一个立体支撑体系，使立体支撑在承担全部水平荷载的同时，还承担了高楼的几乎全部的重力，从而进一步增强了立体支撑抵抗倾覆力矩的能力；3.将抵抗倾覆力矩用的抗压和抗拉竖杆件，布置在建筑方形平面的四个角，从而在抵抗任何方向的水平力时，均具有最大的抗力矩的力偶臂；4.利用立体支撑及各支撑平面内的钢柱和斜杆，将各楼层重力荷载传递至角柱，加大了楼层重力荷载作为抵抗倾覆力矩平衡重的力偶臂，从而提高了作为平衡重的有效性。

水立方玻璃砖案例分析

水立方玻璃砖案例分析今年1月在“水立方”里举办的“好运北京”游泳测试赛上，第一次亮相的除了“水立方”著名的膜结构，其内部透明别致的玻璃砖也被许多人知晓。

xx告诉记者，自从2007年4月xx空心玻璃砖正式中标“水立方”项目以后，就有很多企业个人前来咨询。

“许多人都误以为‘水立方’外部膜结构就是空心玻璃砖。

”xx更正道，空心玻璃砖仅应用于“水立方”的内部结构，除承重墙之外，其他内部所有隔断，包括冲洗室、更衣室、卫生间，都使用白色玻璃砖进行隔离。

据记者了解，“水立方”场馆设计师之所以选择玻璃砖作为内部隔断，一是为了保持“水立方”整体透明感觉，同时与它本身是一种节能环保的绿色建筑材料分不开。

作为装饰玻璃，玻璃砖具有良好的隔音、隔热、防火、透光的功能。

比如在白天，阳光透过“水立方”之后，它可以通过空心玻璃砖传递到冲洗室、更衣室，实现阳光的二次利用；如果在晚上，只要游泳馆里有灯光照明，那么冲洗室、更衣室都可以不开灯而实现照明。

另外，空心玻璃砖的隔热、隔音效果也在这里被派上了用场，即使运动员在里面大声讲话，在外面也听不到；在寒冷的冬季和炎热的夏天，空心玻璃砖能获得既采光又隔热(保温)的双重效果，从而也可以起到节能的作用。

在这之前，玻璃砖只是普通的装饰玻璃，形状基本上为普通的长方体，但是“水立方”却对运用的玻璃砖有严格的要求。

李晓东告诉记者，这也一度成为公司是否参与“水立方”项目的争论焦点。

首先，水立方的设计人员提出，工程中必须使用2480规格（即240×240×80毫米）的玻璃砖。

据介绍，空心玻璃砖根据自身体积大小分为若干个型号，其中1980型（即190×190×80毫米）应用最为普遍，也是各家公司的主打产品。

2480规格因为技术水平要求比较高，质量难以保证，很少有公司在日常生产这一规格的玻璃砖。

同时，除了必须使用2480规格的空心玻璃砖之外，还需要大量使用2480规格的边砖和角砖等异形砖。
