时间继电器工作原理及使用注意事项
时间继电器的用法
时间继电器的用法时间继电器是一种能够控制电路中电器装置运行时间的装置，它能够在设定的时间内控制电器的启动和停止。
时间继电器广泛应用于工业控制、电力系统、安防系统以及家用电器等领域。
本文将介绍时间继电器的原理、用途、安装方法以及注意事项，帮助读者更好地了解和使用时间继电器。
一、时间继电器的原理时间继电器是依靠一组特殊的电子电路和计时装置来实现对电器设备的控制。
其原理是利用控制电源和计时装置来控制开关触点的通断，从而实现对电器设备的启动和停止。
时间继电器通常由计时模块、控制模块和输出模块组成，计时模块负责设定时间参数，控制模块负责根据时间参数控制开关状态，输出模块则负责驱动被控制的电器设备。
二、时间继电器的用途1. 工业控制：在工业自动化生产线上，时间继电器可以用来控制设备的启动和停止时间，实现生产过程的自动化。
2. 电力系统：时间继电器可以用来控制电力系统中的开关设备，如定时开关、定时报警等功能。
3. 安防系统：在安防监控系统中，时间继电器可以用来控制摄像头、警报器等设备的启动和停止，定时录像、定时报警等功能。
4. 家用电器：一些家用电器如洗衣机、烘干机等也会配备时间继电器，以实现定时启动和停止的功能。
三、时间继电器的安装方法1. 首先确定时间继电器的工作电压和电流参数，选择合适的安装位置。
2. 将时间继电器的控制电路与被控制设备的电路连接，通常需要连接控制电源、输入信号、输出信号等线路。
3. 对时间继电器进行电源接线和调试，设置相应的参数，确认工作正常后进行固定安装。
四、时间继电器的注意事项1. 在安装和使用时间继电器时，需要严格按照产品说明书的要求进行操作，避免因操作不当导致设备故障或安全事故。
2. 定期对时间继电器进行维护检查，保持设备的正常运行状态。
3. 如果时间继电器工作异常或有故障现象，应及时停止使用并寻求专业人士进行维修。
在使用时间继电器时，用户应了解其原理和使用方法，合理设置工作参数，正确安装，并根据需要进行维护保养，确保时间继电器的正常运行，为各项工作提供准确可靠的时间控制。
时间继电器的线圈通电原理
时间继电器的线圈通电原理时间继电器是一种电气控制装置，通过控制线圈通电和断电来实现开关的控制。
它由线圈、触点、弹簧和时间调节装置等组成。
线圈是时间继电器中最主要的部分，它通过通电产生磁场，从而使触点的状态发生改变。
时间继电器的线圈通电原理如下：当外部的控制电路接通时间继电器的电源时，电流将流经线圈。
线圈中的电流产生的磁场会吸引触点，使其发生瞬时闭合。
这种闭合状态将被维持，即使外部电路中的控制信号消失。
在线圈中的电流通过触点，也通过时钟电源共同完成路径。
同时，线圈中磁场的存在也使得触点之间的接触面产生较大的压力，进一步确保触点的闭合。
触点的闭合状态将持续一段时间，这段时间取决于时间继电器中的时间调节装置。
时间调节装置可以通过调整线圈中的电流强度、线圈的匝数、线圈材料的特性等来实现。
当设定的时间到达时，时间调节装置会通过调整触点的材料、接触面积、弹簧的劲度等来实现触点的断开。
触点的断开将导致外部电路中的控制信号被切断，从而实现开关的控制。
总之，时间继电器的线圈通电原理是通过通电产生磁场来吸引触点，使其发生闭合。
触点闭合后，外部电路中的控制信号不再起作用，触点状态被维持；当设定的时间到达时，时间调节装置使触点断开，切断外部电路中的控制信号。
线圈通电原理是时间继电器能够实现延时控制的关键。
通过控制线圈通电和断电，时间继电器可以在电路中实现各种各样的延时控制功能。
时间继电器作为一种重要的电气控制装置，广泛应用于各个领域。
它具有可靠性高、接触电阻小、抗干扰能力强等特点，在自动化和智能化控制系统中发挥着重要作用。
了解时间继电器的线圈通电原理，有助于我们更好地理解其工作原理和应用。
时间继电器工作原理及使用注意事项
时间继电器工作原理及使用注意事项————————————————————————————————作者：————————————————————————————————日期：时间继电器工作原理及使用注意事项在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s 两种) ，它结构简单,但准确度较低。
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器的使用注意事项：1.必须按接线端子图正确接线、核对继电器额定电压与将接的电源电压是否相符，直流型注意电源极性。
2.对于晶体管时间继电器，延时刻度不表示实际延时值，仅供调整参考。
若需精确的延时值，需在使用时先核对延时数值。
3.JS7-A时间继电器由于无刻度，故不能准确地调整延时时间，同时气室的进排气孔也有可能被尘埃堵住而影响延时的准确性，应经常清除灰尘及油污。
4.JS7- 1A, JS7-2A系列时间继电器只要将电磁线圈部分转动180°即可将通电延时改为断电延时方式。
5.JS11－系列通电延时继电器，必须在分断离合器电磁铁线圈电源时才能调节延时值;而JS11一口2系列断电延时继电器，必须在接通离合器电磁铁线圈电源时才能调节延时值。

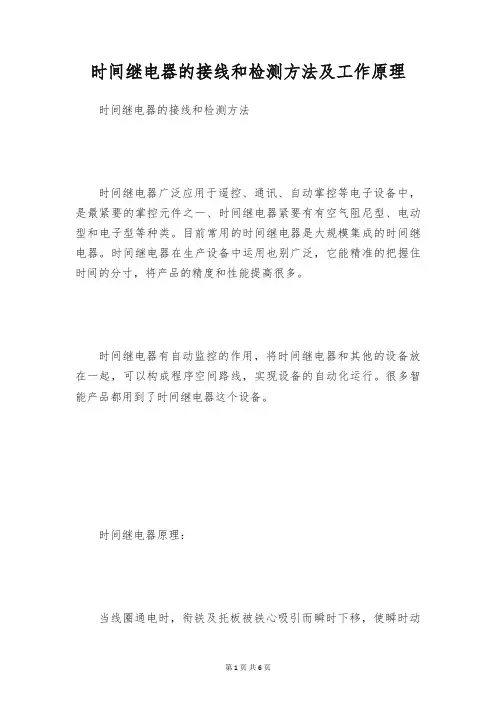

时间继电器的接线和检测方法及工作原理
时间继电器的接线和检测方法及工作原理时间继电器的接线和检测方法时间继电器广泛应用于遥控、通讯、自动掌控等电子设备中，是最紧要的掌控元件之一、时间继电器紧要有有空气阻尼型、电动型和电子型等种类。
目前常用的时间继电器是大规模集成的时间继电器。
时间继电器在生产设备中运用也别广泛，它能精准的把握住时间的分寸，将产品的精度和性能提高很多。
时间继电器有自动监控的作用，将时间继电器和其他的设备放在一起，可以构成程序空间路线，实现设备的自动化运行。
很多智能产品都用到了时间继电器这个设备。
时间继电器原理：当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，由于活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得淡薄而使活塞杆受到阻尼作用而缓慢下降。
经过确定时间，活塞杆下降到确定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调整空气室进气孔的大小来更改。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被快速排出。
时间继电器的特点：1、空气阻尼式时间继电器又称为气囊式时间继电器，它是依据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4～180s），但延时精准明确度低；2、电磁式时间继电器延时时间短（0.3～1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中；3、电动式时间继电器的原理与钟表仿佛，它是由内部电动机带动减速齿轮转动而获得延时的。
这种继电器延时精度高，延时范围宽（0.4～72h），但结构比较多而杂，价格很贵；4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。
这种继电器精度高，体积小。
时间继电器的接线方法：1、掌控接线你把它看成直流继电器来考虑，3、7用来接12V掌控电压；2、7用来接24V掌控电压，其中的7当成直流电的负极，使用时接到零线，2接220V的火线；2、工作掌控虽然掌控电压接上了，但是是否起掌控作用，由面板上的计时器决议；3、功能理解它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样，8是活动点，5是常闭点，继电器不动时，他们两个相连，动作时，8、6相连；4、负载接线电源的零线或负极接用电器的零线或负极端，电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用；5、原理计时无效期间，8、5相连，相当于我们平常电灯开关断开状态，有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态。
时间继电器说明书
时间继电器说明书时间继电器说明书1. 简介时间继电器是一种电气设备，用于控制电路在特定时间间隔内的开关操作。
它可以在预定的时间后自动打开或关闭电路，用户可以根据自己的需要调整时间间隔。
时间继电器广泛应用于定时控制、定时报警、定时通断以及定时计量等领域。
2. 工作原理时间继电器的工作原理是基于电磁吸合和释放机制。
它由一个电磁线圈和一个触点组成。
当电磁线圈通电时，产生一个磁场使触点闭合，电路闭合；当电磁线圈断电时，触点打开，电路断开。
通过调整电磁线圈通电的时间和断电的时间，可以实现定时开关的功能。
3. 安装和接线时间继电器的安装和接线相对简单，但需要注意以下事项：- 首先，确保切断电源，以避免触电和设备损坏。
- 确认继电器的额定电压和工作电压是否匹配。
- 将时间继电器连接到电路中，注意正确连接继电器的输入和输出端子。
- 根据需要，可以采用螺丝、焊接或插件等方式固定时间继电器。
4. 使用方法使用时间继电器时，用户需要调整时间继电器的参数以实现所需的定时功能。
具体操作步骤如下：1. 通电：将时间继电器连接到电源电路中，确保电源稳定。
2. 设置时间：根据所需的定时时间，调整继电器上的旋钮或按键，设置合适的工作时间。
3. 开始运行：确认时间设置无误后，打开电源，时间继电器将开始按照设置的时间间隔进行开关操作。
5. 注意事项在使用时间继电器时，需要注意以下事项：- 请按照设备说明书上的电气参数和使用条件来使用时间继电器，避免过压或过载造成的设备损坏。
- 请定期检查和清洁时间继电器，确保其正常工作。
如发现继电器产生异常声音、发热或其他故障，请立即停止使用，并寻找专业人士进行维修或更换。
- 在操作和维护时间继电器时，务必切断电源，以免触电和电路损坏。
- 请妥善保管时间继电器的使用说明书和保修卡，以备将来查询或维修。
6. 常见问题解答问题1：继电器无法正常工作，怎么办？- 解决方法：首先检查电源线是否连接正确，电压是否稳定；其次，检查继电器的触点是否清洁，是否存在松动或损坏；最后，检查继电器的参数设置是否正确。

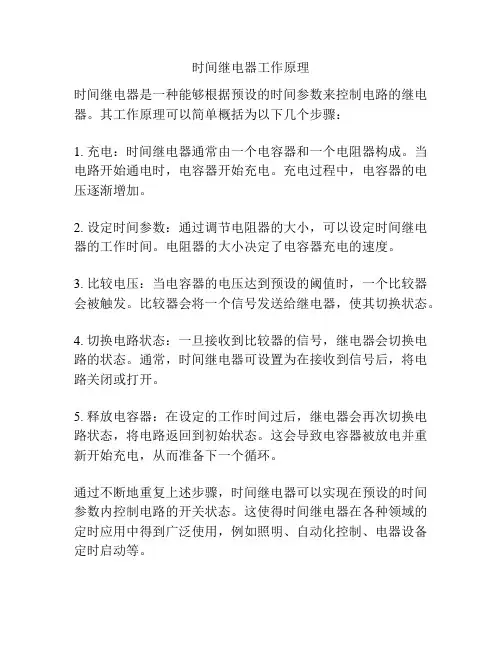

时间继电器工作原理
时间继电器工作原理
时间继电器是一种能够根据预设的时间参数来控制电路的继电器。
其工作原理可以简单概括为以下几个步骤：
1. 充电：时间继电器通常由一个电容器和一个电阻器构成。
当电路开始通电时，电容器开始充电。
充电过程中，电容器的电压逐渐增加。
2. 设定时间参数：通过调节电阻器的大小，可以设定时间继电器的工作时间。
电阻器的大小决定了电容器充电的速度。
3. 比较电压：当电容器的电压达到预设的阈值时，一个比较器会被触发。
比较器会将一个信号发送给继电器，使其切换状态。
4. 切换电路状态：一旦接收到比较器的信号，继电器会切换电路的状态。
通常，时间继电器可设置为在接收到信号后，将电路关闭或打开。
5. 释放电容器：在设定的工作时间过后，继电器会再次切换电路状态，将电路返回到初始状态。
这会导致电容器被放电并重新开始充电，从而准备下一个循环。
通过不断地重复上述步骤，时间继电器可以实现在预设的时间参数内控制电路的开关状态。
这使得时间继电器在各种领域的定时应用中得到广泛使用，例如照明、自动化控制、电器设备定时启动等。
时间继电器的工作原理总结
时间继电器的工作原理：1、常开延时闭合触头、常闭延时打开触头是通电延时型的时间继电器的触头，线圈通电后，延时一定时间后常开触头闭合，常闭触头打开。
2、常开延时打开触头、常闭延时闭合触头是断电延时型的时间继电器的触头,线圈通电后，常开触头闭合，线圈断电后，延时一定时间后该触头打开。
常闭触头则相反.总结：时间继电器的触点动作情况通电延时型一一当吸引线圈通电后，其瞬动触点立即动作;其延时触点经过一定延时再动作。
当吸引线圈断电后，所有触点立即复位。
断电延时型一-当吸引线圈通电后，所有触点立即动作。
当吸引线圈断电后，其瞬动触点立即复位;其延时触点经过一定延时再复位，.时间继电器的作用及功能原理时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流，继电器就吸合,对应的触点就接通或断开。
在供电电路中，继电器也被称为接触器。
关键字:时间继电器，继电器从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。
时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关），分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流（即触点允许控制的功率）的区别，供不同用途选用;另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态），带延时吸合或延时释放功能等种类，供特殊情况下使用。
您好，AH3 -3时间继电器是属于通电延时的.一般通电延时的继电器的工作原理如下：继电器一般都有常开和常闭触点，接到要被控制的电路上的，通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化,而是指要经过一定的延时后才动作（常闭触点变为断开，常开触点闭合）。
时间继电器工作原理
时间继电器工作原理
时间继电器是一种利用机械传动和电磁力的电气元件，用于控制电路中的时间延时。
它工作的原理如下：
1. 结构组成：时间继电器一般由电磁铁、触点系统、时间调整装置和外壳等部分组成。
2. 电磁铁原理：时间继电器中的电磁铁采用电磁线圈与铁芯相互作用的方式工作。
当电流通过电磁线圈时，产生的磁场会吸引铁芯，使其移动。
3. 触点系统：时间继电器中的触点系统通过机械传动和电磁力来实现时间延时功能。
触点一般由正常触点和延时触点组成。
正常触点用于控制电路的开关动作，延时触点用于控制延时结束后的其他动作。
4. 时间调整装置：时间继电器中一般设有时间调整装置，可根据需要调整时间延时的长度。
需要注意的是，时间延时的范围和调整精度是由时间继电器的设计和制造决定的。
5. 工作原理：当时间继电器通电时，电磁铁激励，吸引铁芯移动，触点动作。
此时，延时触点处于动作位置，保持连通状态，而正常触点处于断开状态。
当电流断开时，电磁铁解除激励，铁芯回归原位，触点恢复到初始状态。
6. 使用方法：时间继电器接入电路后，根据需要设置时间延时长度。
通常情况下，时间继电器用于定时控制电器设备的启动
和停止，以及在电路中实现各种时间延时操作。
综上所述，时间继电器的工作原理主要是基于电磁铁的吸引和释放，通过触点系统的机械传动和电磁力来实现时间延时功能。
时间继电器的原理
时间继电器的原理一、时间继电器的概述时间继电器是一种控制器件，可用于实现定时控制和延时控制。
它具有简单、可靠、经济等特点，在工业自动化领域广泛应用。
时间继电器通过控制开关电路的通断状态，来实现对电器设备的定时操作。
二、时间继电器的组成2.1 电磁系统时间继电器的核心组成部分是电磁系统，它由电磁铁、触点和弹簧等部件组成。
电磁铁通过通电产生磁场，使触点闭合或打开，从而控制电器设备的通断状态。
2.2 控制系统时间继电器还包括控制系统，用于设置定时参数和控制电磁系统的动作。
控制系统通常由旋钮、开关和电路板等部件构成，用户可以通过设置旋钮和开关来调整定时时间。
2.3 电源系统电源系统用于为时间继电器提供电能，常见的电源方式有交流电源和直流电源两种。
电源系统一般由电源插座、电源线和电源转换器等组成。
三、时间继电器的工作原理3.1 正常工作状态当时间继电器处于正常工作状态时，电磁铁未通电，触点处于闭合状态，电器设备通电运行。
3.2 定时控制当用户设置了定时时间后，控制系统会开始计时。
当计时器达到设定的时间时，控制系统会发送信号给电磁系统，使电磁铁通电，产生磁场。
磁场的作用下，触点打开，使电器设备断电。
3.3 延时控制延时控制是时间继电器的另一种工作模式。
当用户设置了延时时间后，控制系统会开始计时。
在计时周期结束之前，电磁铁处于通电状态，触点保持打开状态，电器设备通电运行。
当计时周期结束时，电磁铁失去通电，触点关闭，电器设备断电。
四、时间继电器的应用领域时间继电器广泛应用于各个领域，包括工业自动化、家居安防、电力系统等。
4.1 工业自动化在工业自动化领域，时间继电器常用于定时控制生产线的启停、设备的自动化切换等。
它可以提高生产效率，减少人工干预。
4.2 家居安防时间继电器在家居安防领域的应用也很常见。
例如，可以使用时间继电器实现定时开关灯、定时控制窗帘等功能，提高家居安全性和舒适度。
4.3 电力系统在电力系统中，时间继电器常用于定时控制电力设备的运行。
时间继电器使用方法
时间继电器使用方法一、时间继电器的构成和原理通常，时间继电器会有一个时间调节器和一个输出触点。
时间调节器用于设置需要的工作时间范围，可以根据具体需求调整。
二、时间继电器的使用步骤1.将时间继电器接通电源首先，将时间继电器正确地接入电源，确保供电正常，并注意电压和频率是否与设备要求一致。
2.设置工作时间根据具体需要，使用时间调节器来设置所需的工作时间范围。
时间继电器通常有一个旋钮或按钮，可以用来调整时间参数。
3.连接电路将需要控制的电器设备连接到继电器的输出触点上。
确保电路连接正确，保证继电器与设备之间的电源和信号连接良好。
4.测试按下时间继电器的开始按钮，观察输出触点的通断情况。
检查是否符合预期的工作时间范围，同时确保输出信号的准确性和稳定性。
5.调整参数根据实际情况，调整时间继电器的参数以满足需求。
如果发现工作时间不符合要求，可以通过调整时间调节器来纠正。
6.固定时间继电器在进行实际应用之前，应将时间继电器固定在合适的位置。
避免受到外部干扰，确保可靠性和稳定性。
7.进行正常运行在完成以上步骤后，确认时间继电器已按要求开始正常运行。
确保继电器的工作稳定，并根据需要进行进一步的调整。
三、时间继电器的注意事项1.合理选择时间继电器的类型和规格，以满足设备的需求。
2.根据操作手册或使用说明书，正确理解和使用时间继电器。
3.熟悉电路布线图和接线图，确保正确连接电路。
4.避免时间继电器过负荷工作，以免影响其寿命和性能。
5.定期检查并维护时间继电器，确保其正常运行和灵敏度。
6.在使用时间继电器的过程中，特别是在进行调整和更改参数时，应注意安全措施，以避免电击和其他安全风险。
四、时间继电器的应用范围1.家电中，时间继电器可以用于控制空调、洗衣机、燃气炉等设备的开/关机时间，实现自动化控制。
2.工业设备中，时间继电器可用于控制机械、仪器、电机等设备的工作时间，实现自动化生产。
3.交通信号灯中，时间继电器可用于控制红绿灯的换灯时间，保证交通流畅和安全。
断电延时时间继电器的工作原理
断电延时时间继电器的工作原理引言：断电延时时间继电器是一种常用的电器控制器件，它能够在断电后延迟一段时间才断开电路，起到保护电器设备的作用。
本文将介绍断电延时时间继电器的工作原理及其应用。
一、断电延时时间继电器的基本结构断电延时时间继电器由电路控制部分和延时元件两部分组成。
电路控制部分包括电源、继电器、触点等，用于控制电器的通断。
延时元件则是通过电容、电感、电阻等器件构成的延时电路，用于延迟断电动作。
二、断电延时时间继电器的工作原理1. 初始状态：断电延时时间继电器工作前，处于初始状态，电路通断正常。
电源为继电器提供电能，使继电器的线圈激磁，触点闭合，电器设备正常工作。
2. 断电：当电源突然断电时，继电器的线圈失去电能，无法维持激磁状态，线圈失去磁场时，触点会因阻尼效应而延迟断开，从而保证电器设备在短时间内不受到突然断电的影响。
3. 延时断开：延时元件的作用是延迟触点断开的时间。
延时电路中的电容、电感等元件会在断电后储存能量，并通过电阻放电，从而延迟触点断开的时间。
延时时间可通过调整延时电路中的元件参数来实现。
4. 完全断开：经过一段时间的延时后，延时电路中的能量会耗尽，触点会完全断开，电路中的电器设备也会随之停止工作。
三、断电延时时间继电器的应用1. 电力系统保护：断电延时时间继电器广泛应用于电力系统的保护中。
例如，当电力系统发生故障或超负荷时，继电器能够延时断开电路，保护电力设备和线路免受损坏。
2. 机械设备保护：在一些机械设备中，断电延时时间继电器也起到了重要的作用。
例如，当机械设备突然断电时，继电器能够延时断开电路，避免机械设备的突然停机对设备本身造成的损坏。
3. 照明系统控制：断电延时时间继电器还可以应用于照明系统的控制中。
例如，当光线强度突然变化时，继电器能够延时断开电路，避免频繁开关照明灯具对灯具寿命的影响。
4. 其他领域：断电延时时间继电器还可以在许多其他领域中应用。
例如，自动化生产线中的设备控制、电梯系统中的电器保护等等。
电动式时间继电器工作原理
电动式时间继电器工作原理电动式时间继电器，听起来像是高科技的玩意儿，其实它的工作原理就像我们日常生活中的定时器。
我们可以把它想象成一个“时间守卫”，默默地在背后帮我们管理各种电器的开关。
今天就让我带你走进这个小家伙的世界，看看它是如何运作的。
1. 什么是电动式时间继电器？首先，电动式时间继电器到底是什么呢？简单来说，它就是一个能够根据设定时间来控制电器开关的设备。
比如说，你想让电热水器晚上11点自动关掉，电动式时间继电器就能完美完成这个任务。
哎呀，真是太贴心了！你只需要设定好时间，它就会像一个忠实的守卫，按照你的指令来工作。
1.1 工作原理那么，它的工作原理是什么呢？其实很简单。
电动式时间继电器通常有一个电动机，像个小马达，负责驱动一套机械装置。
当你给它供电后，它就开始运转，并通过一系列齿轮、杠杆等装置来实现时间的控制。
也就是说，时间继电器实际上是在模拟人的“记性”，在设定的时间点去打开或关闭电器。
想象一下，就像你在厨房里设置一个定时器，到了时间，锅就会发出“叮”的一声，你的美味大餐就搞定了！1.2 主要组成部分说到这里，我们得聊聊它的主要组成部分。
电动式时间继电器一般有三个重要部件：电源部分、控制电路和输出电路。
电源部分就像是给它“喂饭”的地方，没有电，别说工作了，连“呼吸”都难。
控制电路则是它的大脑，负责处理输入信号，设定时间。
而输出电路则是它的手，执行指令，开关电器。
整体就像一个团结合作的团队，各司其职，默契得不得了。
2. 应用场景那么，这种电动式时间继电器究竟可以用在哪些地方呢？可真不少！咱们可以从家庭生活说起，许多人家里都会用到电热水器、空调、灯光控制等。
电动式时间继电器的使用，能够让我们在繁忙的生活中省去不少麻烦。
想象一下，回到家里，水已经烧好，空调也正好开着，真是舒服得不要不要的。
2.1 工业领域的应用当然，它的用处可不仅限于家庭。
在工业领域，电动式时间继电器的身影也随处可见。
比如在生产线上，某些机械设备需要定时启停，时间继电器就能确保设备按时运转，避免不必要的损耗。
时间继电器工作原理
时间继电器工作原理时间继电器是一种能够按照预先设定的时间来控制电气设备开关的电器。
它在工业自动化控制系统中起着至关重要的作用，广泛应用于定时控制、延时控制、循环控制等领域。
那么，时间继电器是如何工作的呢？接下来，我们将深入探讨时间继电器的工作原理。
时间继电器的工作原理可以简单概括为，通过控制电磁铁的通断来实现开关的控制。
当时间继电器通电后，电磁铁产生磁场，吸引触点闭合，从而使被控电器接通；当时间到达预定时间后，电磁铁失去电源，磁场消失，触点断开，被控电器断开。
这就是时间继电器的基本工作原理。
在时间继电器的内部结构中，通常包括控制电路、计时部分、触点部分等组成。
控制电路负责接收外部信号并进行处理，计时部分则根据预设的时间参数来进行计时，触点部分则根据计时结果来控制开关的通断。
这三部分相互配合，共同完成时间继电器的工作。
时间继电器的工作原理还涉及到一些重要的技术参数，比如动作时间、释放时间、延时时间等。
动作时间是指时间继电器从通电到触点闭合所需的时间，而释放时间则是指时间继电器从断电到触点断开所需的时间。
延时时间则是指时间继电器在控制信号消失后，触点动作所需的时间。
这些参数的准确控制，直接影响着时间继电器的性能和稳定性。
除了技术参数外，时间继电器的工作原理还与其工作环境密切相关。
温度、湿度、电压波动等因素都会对时间继电器的工作产生影响，因此在实际应用中需要对这些因素进行充分考虑，以确保时间继电器的可靠性和稳定性。
总的来说，时间继电器是一种能够按照预设时间来控制电气设备开关的电器，其工作原理主要是通过控制电磁铁的通断来实现开关的控制。
在实际应用中，需要充分考虑技术参数和工作环境因素，以确保时间继电器的可靠性和稳定性。
希望本文的介绍能够帮助大家更好地理解时间继电器的工作原理。
时间继电器的工作原理和使用方法
时间继电器的工作原理和使用方法
嘿，朋友们！今天咱就来好好唠唠时间继电器的工作原理和使用方法。
想象一下，时间继电器就像是一个超级有耐心的小管家，它能在特定的时间执行特定的任务。
比如说，你想让一盏灯在你回家后十分钟自动亮起，这时候时间继电器就派上用场啦！
时间继电器的工作原理呢，其实不难理解。
它里面有一个计时装置和一些开关，当你设定好时间后，这个计时装置就开始滴答滴答地走起来。
就像一个精确的小闹钟一样，等时间到了，开关就会动作，从而控制电路的通断。
打个比方，这就像是跑步比赛，到了终点线，发令员就会鸣枪示意一样。
那怎么用这个厉害的小玩意呢？首先，你得根据你的需求选择合适的时间继电器啦。
然后，按照说明书把它连接到电路中，设定好你想要的时间。
哎呀呀，就好像给小管家下达任务一样呢！比如说，在一个自动灌溉系统中，你可以让时间继电器在每天早上六点开启水泵，给花草浇浇水，多方便呀！
“哇塞，这么神奇呀！”你可能会这么感叹。
没错，时间继电器真的超有用！它可以让我们的生活和工作变得更加智能化和自动化。
它就像一个默默无闻但又超级可靠的伙伴，一直坚守岗位，为我们服务。
所以啊，朋友们，千万别小看了这个小小的时间继电器，它可是有着大本事呢！在很多场合都能发挥重要的作用，让我们的生活更加轻松和便捷。
去试试吧，相信你会爱上它的！。
时间继电器的工作电路原理
时间继电器的工作电路原理
时间继电器的工作电路原理如下：
1. 电源连接：将电源的正极连接到继电器的 COM（公共）脚上，将电源的负极连接到继电器的 NO（常开）脚上。
2. 控制信号连接：将控制信号的正极连接到继电器的 A1（控制信号输入）脚上，将控制信号的负极连接到继电器的 A2（控制信号地）脚上。
3. 时钟电路连接：将时钟电路的正极连接到继电器的 B1（时钟信号输入）脚上，将时钟电路的负极连接到继电器的 B2（时钟信号地）脚上。
4. 工作原理：当没有控制信号输入时，继电器的 COM 和 NC （常闭）脚之间建立通路，电流可以流动。
此时继电器处于初始状态。
5. 当控制信号输入时，继电器的黑胶将会形变，并接通电源和时钟电路之间的连接，控制信号将通过继电器激活时钟电路。
6. 时钟电路开始计时后，一段预设的时间流逝，并输出一个设定时间结束的信号。
7. 设定时间结束信号可以用来控制其他电路，如关闭灯光、停止电动机等。
同时，继电器的 COM 和 NO 脚之间断开通路，电流无法流动。
8. 当控制信号消失或设定时间结束后，继电器的黑胶返回原状，恢复初始状态，恢复电流通路。
9. 根据设定的时间延迟，继电器会再次触发设定时间结束的信号，完成一次循环。
时间继电器计时的原理
时间继电器计时的原理
时间继电器是一种电控制元件，它能够对电路进行时间控制，使得电路在特定时间内自动开关。
时间继电器由电磁铁、控制电路、计时机构和触点等组成。
它的工作原理是通过定时器来控制电磁铁的工作状态，从而实现对电路的时间控制。
1、定时器的构造
时间继电器中的计时部分通常由一个稳定度较高的石英晶体振荡器和一系列的分频电路组成。
石英晶体振荡器发出高频脉冲信号，分频电路将这个高频信号分割成低频信号，并将其送入计时电路中。
计时电路将低频信号与一个内置的参考时钟信号比较，并将其转换成数字信号，以便进行计算和控制。
2、表盘转动
表盘转子采用电机驱动，驱动电机的电路可以通过时间继电器的控制电路进行控制，从而达到精确计时的目的。
将表盘转子设置为以一定速度旋转，当电路接通后，表盘开始运动。
在运动过程中，定时器不断记录经过的时间，当计时结束时，时间继电器便会触发一定的事件，如控制开关断开电路等。
3、电磁铁的工作原理
时间继电器的控制电路通过操纵电磁铁的工作状态来实现对电路的开关控制。
当电路需要被控制时，电磁铁被激活，底座上的铁心磁性变强，从而吸引触点闭合接通电路，当时间到达设定值时，电磁铁解除激活，底座上的铁心失去磁性，触点分离断开电路。
综上所述，时间继电器计时的原理主要是通过定时器来控制电磁铁的工作状态，实现对电路的时间控制。
随着技术的不断更新和创新，时间继电器的结构和原理也在不断发展和改进，以满足人们对计时、计量等各种需求。
时间继电器工作原理及接法
时间继电器工作原理及接法
时间继电器是一种能根据设定时间延迟开关电路的装置。
它通过内部的计时器部件，根据用户设定的时间延迟后，自动切换电路状态。
时间继电器常常用于控制电路的时间延迟、时间间隔等需要精确控制时间的场景。
时间继电器的工作原理基于电磁原理，主要由以下几个部件组成：
1. 计时器：内部的计时器部件可以根据用户设定的时间进行计时。
2. 电磁触点：根据计时器的计时情况，触发电磁触点的开闭动作。
3. 动作装置：根据电磁触点的动作状态，控制电路的开关状态。
时间继电器的一般接法如下：
1. 将电源的正极连接至时间继电器的公共端子（COM）。
2. 将负载设备的电源正极连接至时间继电器的常闭触点（NC）。
3. 将负载设备的电源负极连接至电源的负极。
4. 根据需要，将控制信号输入时间继电器，控制触点的开闭动作。
其中，控制信号可以是各种信号源（如按钮、传感器等），根据信号的输入，时间继电器的计时器开始计时。
当计时器计时完成后，电磁触点将动作，切换负载设备电路的开关状态。
常闭触点在计时完成前接通，计时完成后断开，而常开触点则相反。
总之，时间继电器通过计时器和电磁触点的组合，根据设定的时间延迟控制电路的开关状态，实现精确的时间控制功能。
双循环时间继电器工作原理
双循环时间继电器工作原理1. 什么是双循环时间继电器？双循环时间继电器，听起来是不是有点拗口？其实它就像是个“时钟小助手”，帮助你控制电路的开关时间。
想象一下，早上起床，你希望闹钟响起后，能给你一点时间再赖会儿床，这时候双循环时间继电器就派上用场了。
它能在设定的时间内，完成开和关的循环，让你既能享受“懒人时光”，又不会错过重要的事情。
1.1 工作原理这玩意儿的工作原理其实很简单。
你设定好时间后，它就像个小管家，开始“计时”。
一开始，它会等你设定的时间到了，像等着你吃饭的小狗，乖乖地待着。
时间到了，它会发送一个信号，控制电路的开关。
这时候电流通过了，电器就能工作了。
1.2 循环机制而“双循环”这两个字就更有意思了。
你设定好时间后，它不是一次就完事，而是会重复这个过程。
就像你每天早上都要喝咖啡一样，喝了再喝，永不停歇。
它会在设定的时间内反复工作，直到你把它关掉。
想想看，这样一来，你就可以自由地安排自己的时间，真是一举两得！2. 应用场景双循环时间继电器的应用场景可多了去了，简直是“百宝箱”般的存在。
无论是在家里还是在工厂里，它都能发挥奇妙的作用。
比如，家里的鱼缸里有个自动喂食器，你可以设置好喂食的时间，它会准时把鱼食撒进去，鱼儿们就能“欢天喜地”地享受美味。
又或者，你在花园里装个喷灌设备，设定好时间，草坪就能在你上班的时候自我“浇水”，真是省心又省力。
2.1 工业应用在工业领域，双循环时间继电器更是不可或缺的好帮手。
比如，自动化生产线上的各种机械设备，得依靠它来控制工作时间。
它能让机器有条不紊地运行，就像指挥乐队的指挥家，指挥每个乐器恰到好处地发出声音。
这样一来，生产效率高了，质量也更有保障。
2.2 智能家居而在智能家居领域，它更是个“明星”。
想象一下，你晚上要看电视，时间到了，自动关灯，调暗窗帘，这样的生活是不是有点儿梦幻？双循环时间继电器让这一切都变得轻而易举。
你只需坐在沙发上，享受那一刻的宁静，完全不用担心其他事情，生活就像是被安排得妥妥的。
时间继电器在电动机启动时防止电流过大的工作原理
时间继电器在电动机启动时防止电流过大的工作原理时间继电器是一种能够控制电路中电流启动延迟或断开的电器元件。
在电动机启动过程中，时间继电器起到了防止电流过大的重要作用。
本文将解析时间继电器在电动机启动时防止电流过大的工作原理。
电动机启动时，由于电动机的转子具有惯性，电流会瞬间上升到较大的数值。
这样的大电流值会对电机本身和电源系统产生较大的负荷，并可能引起电动机烧坏、发热过高等问题。
时间继电器的作用就是在电动机启动过程中，通过延迟接通或断开电路，使电流逐渐上升，避免电流瞬间过大，以保护电动机和电源系统。
时间继电器主要由计时电路、触点和电磁机构等部分组成。
当电动机启动时，电源发送启动信号给时间继电器，计时电路开始计时。
计时电路中的元件根据设计的延时时间，经过一段时间的延迟后，将信号传递给触点。
触点根据计时电路的信号，打开或关闭电路。
在电动机启动前，触点处于关闭状态，电源无法直接供电给电动机。
而在启动时，计时电路的延时时间到达后，触点打开，电源可以直接供电给电动机。
在电源供电过程中，电流逐渐上升，达到额定电流时电动机可以正常运行。
通过这种方式，时间继电器能够减小电动机启动时的冲击电流。
与此同时，时间继电器还可以监测电动机的运行状态。
一旦电动机出现异常，如过载或短路，时间继电器可以根据设定的条件及时关闭触点，断开电路，以避免进一步损坏。
时间继电器的工作原理主要依靠计时电路和触点的协同作用。
计时电路可以根据不同的设计要求即时计算和控制延迟时间，而触点则负责打开或关闭电路。
通过这种延时和控制的方式，时间继电器能够保护电动机和电源系统，确保电动机能够在安全和稳定的条件下启动。
在实际应用中，时间继电器在电动机系统中扮演了重要的角色。
它能够有效保护电动机不受过大电流的侵害，避免电动机由于启动时的冲击电流而损坏。
同时，时间继电器还可以延长电机的使用寿命，减少因启动时的高电流导致的过度磨损。
此外，时间继电器还能够帮助节省能源，提高电机系统的稳定性和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时间继电器工作原理及使用注意事项
在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s 两种) ，它结构简单,但准确度较低。
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻
尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器的使用注意事项：
1.必须按接线端子图正确接线、核对继电器额定电压与将接的电源电压是否相符，直流型注意电源极性。
2.对于晶体管时间继电器，延时刻度不表示实际延时值，仅供调整参考。
若需精确的延时值，需在使用时先核对延时数值。
3.JS7-A时间继电器由于无刻度，故不能准确地调整延时时间，同时气室的进排气孔也有可能被尘埃堵住而影响延时的准确性，应经常清除灰尘及油污。
4.JS7- 1A, JS7-2A系列时间继电器只要将电磁线圈部分转动180°即可将通电延时改为断电延时方式。
5.JS11－系列通电延时继电器，必须在分断离合器电磁铁线圈电源时才能调节延时值;而JS11一口2系列断电延时继电器，必须在接通离合器电磁铁线圈电源时才能调节延时值。
时间继电器的接线注意事项：
第一、控制接线，你把它看成直流继电器来考虑。
3、7用来接12V控制电压；2、7用来接24V控制电压。
其中的7当成直流电的负极，使用时接到零线。
2接220V的火线。
第二、工作控制，虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。
第三、功能理解，它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。
8是活动点，5是常闭点，继电器不动时，他们两个相连。
动作时，8、6相连。
第四：负载接线，电源的零线或负极接用电器的零线或负极端。
电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。
第五、工作原理，计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。
有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态。
