教你如何正确的为开关电源选择其合适的电感
开关电源电容选择计算方法
开关电源电容选择计算方法选择开关电源的电容时,需要考虑以下几个因素:工作频率、负载要求、稳压要求、体积和成本。
第一步:确定工作频率工作频率对电容的选择非常重要,因为电容器的容性会随频率的变化而变化。
通常,电容的容性与频率成反比,因此在高频范围内选择合适的电容值非常关键。
第二步:计算负载要求负载要求包括负载电流和纹波电流两个方面。
负载电流是指电容器需要提供给负载的电流,而纹波电流是指从电容器流过的交流电流。
负载电流通常可以从电路图或负载手册中获取,纹波电流则可以通过计算或测量获得。
根据负载电流和纹波电流的数值,可以计算所需的最小电容值。
一般来说,较大的负载电流和纹波电流需要更大的电容值才能满足系统要求,而较小的负载电流和纹波电流则可以选择相对较小的电容值。
一般的经验法则是,选择的电容值应该大于所需电容值的两倍。
第三步:考虑稳压要求稳压要求是指在负载变化或输入电压变化时,输出电压的稳定性。
稳压要求一般通过纹波电压来衡量,即输出电压的波动幅度。
如果稳压要求较高,则需要选择较大容值的电容器。
一般来说,电容器的容值越大,输出电压的稳定性越好。
但是,较大的电容值通常会增加系统的体积和成本,因此需要在稳压要求和系统成本之间进行权衡。
第四步:考虑体积和成本电容器的体积和成本是选择电容值时需要考虑的重要因素。
较大的电容值通常会增加系统的体积和成本,因此需要根据系统的要求和预算来选择合适的电容值。
此外,还需要考虑电容器的封装形式和温度特性,因为这些因素也会影响系统的体积和成本。
总之,选择开关电源的电容时需要考虑工作频率、负载要求、稳压要求、体积和成本等因素。
根据这些因素的要求和约束,可以计算出所需的最小电容值,并在此基础上进行合理的选择。
在选择电容器时,还需要考虑电容器的封装形式、温度特性和可靠性等因素,以确保系统的性能和可靠性。
开关电源电感选型计算
开关电源电感选型计算开关电源电感是一种重要的元件,用于存储能量和滤波。
正确选择合适的电感对于开关电源的性能和稳定性至关重要。
我们需要确定电感的额定电流。
额定电流是指电感所能承受的最大电流。
一般来说,电感的额定电流应大于电路中最大负载电流的1.2倍,以保证电感的正常工作。
接下来,我们需要确定电感的工作频率范围。
开关电源工作频率一般在几十kHz到几MHz之间,不同的工作频率需要选择不同的电感。
然后,我们需要根据开关电源的输出功率来确定电感的大小。
电感的大小决定了开关电源的输出电流波形的平滑程度。
一般来说,输出功率越大,电感的大小也应越大。
开关电源电感的电感值还应满足以下要求:1. 电感的直流电阻应尽可能小,以减小功率损耗;2. 电感的铁芯材料应具有较高的饱和磁感应强度和较低的磁滞损耗;3. 电感的铁芯材料应具有较低的温升和较高的工作温度范围。
根据以上要求,我们可以计算出电感的具体数值。
计算方法如下:1. 首先,根据开关电源的输出功率和工作频率,确定电感的工作电流。
工作电流一般为输出功率除以输出电压;2. 然后,根据电感的工作电流和额定电流的比值,确定电感的安全系数。
安全系数一般为1.2到1.5之间;3. 接下来,根据电感的安全系数和工作电流,计算出电感的额定电流;4. 根据电感的额定电流和工作频率,确定电感的工作电感值。
工作电感值一般为额定电流除以工作频率。
我们还需要注意一些其他因素来选择合适的电感。
例如,开关电源的尺寸和重量限制,以及成本因素等。
开关电源电感的选型计算方法包括确定额定电流、工作频率范围,根据输出功率确定电感大小,并考虑电感的直流电阻、铁芯材料特性和安全系数等。
选择合适的电感对于确保开关电源的性能和稳定性至关重要。
开关电源设计中电感的选择
开关电源设计中电感的选择
深化剖析
――DC/DC 中电感的挑选
惟独充分理解电感在DC/DC电路中发挥的作用,才干更优的设计DC/DC 电路。
本文还包括对同步DC/DC及异步DC/DC概念的说明。
在的设计中电感的设计为工程师带来的许多的挑战。
工程师不仅要挑选电感值,还要考虑电感可承受的电流,绕线,机械尺寸等等。
本文专注于说明:电感上的DC电流效应。
这也会为挑选合适的电感提供须要的信息。
理解电感的功能
电感经常被理解为开关电源输出端中的LC滤波电路中的L(C是其中的输出)。
虽然这样理解是正确的,但是为了理解电感的设计就必需更深化的了解电感的行为。
在降压转换中,电感的一端是衔接到DC输出。
另一端通过开关频率切换衔接到输入电压或GND。
在状态1过程中,电感会通过(高边“high-side”)衔接到输入电压。
在状态2过程中,电感衔接到GND。
因为用法了这类的控制器,可以采纳两种方式实现电感接地:通过接地或通过(低边“low-side”)MOSFET接地。
假如是后一种方式,转换器就称为“同步(synchronus)”方式。
现在再考虑一下在这两个状态下流过电感的电流是假如变幻的。
在状态1过程中,电感的一端衔接到输入电压,另一端衔接到输出电压。
对于一个降压转换器,输入电压必需比输出电压高,因此会在电感上形成正向压降。
相反,在状态2过程中,本来衔接到输入电压的电感一端被衔接到地。
对于一个降压转换器,输出电压必定为正端,因此会在电感上形成负向的压降。
我们利用电感上电压计算公式:
第1页共3页。
开关电源中各类电容的正确选择方法

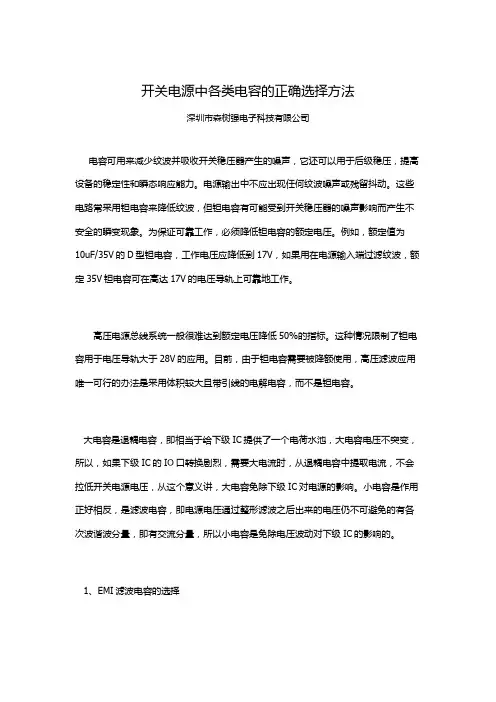

开关电源中各类电容的正确选择方法深圳市森树强电子科技有限公司电容可用来减少纹波并吸收开关稳压器产生的噪声,它还可以用于后级稳压,提高设备的稳定性和瞬态响应能力。
电源输出中不应出现任何纹波噪声或残留抖动。
这些电路常采用钽电容来降低纹波,但钽电容有可能受到开关稳压器的噪声影响而产生不安全的瞬变现象。
为保证可靠工作,必须降低钽电容的额定电压。
例如,额定值为10uF/35V的D型钽电容,工作电压应降低到17V,如果用在电源输入端过滤纹波,额定35V钽电容可在高达17V的电压导轨上可靠地工作。
高压电源总线系统一般很难达到额定电压降低50%的指标。
这种情况限制了钽电容用于电压导轨大于28V的应用。
目前,由于钽电容需要被降额使用,高压滤波应用唯一可行的办法是采用体积较大且带引线的电解电容,而不是钽电容。
大电容是退耦电容,即相当于给下级IC提供了一个电荷水池,大电容电压不突变,所以,如果下级IC的IO口转换剧烈,需要大电流时,从退耦电容中提取电流,不会拉低开关电源电压,从这个意义讲,大电容免除下级IC对电源的影响。
小电容是作用正好相反,是滤波电容,即电源电压通过整形滤波之后出来的电压仍不可避免的有各次波谐波分量,即有交流分量,所以小电容是免除电压波动对下级IC的影响的。
1、EMI滤波电容的选择能滤除电网线之间的串模干扰的电容器,称作“X电容”(一般选择X2,常用容量范围是1nF~1uF,并联在电网之间)能滤除由一次绕组、二次绕组耦合电容产生的共模干扰电容器,称作“Y 电容”,一端接一次侧直流高压,另一端接二次侧公共端(用于滤除10~200MHz 频段的高频干扰,因此需要用短引线连接,常用容量范围是1~2.2nF 耐压值一般不低于1.5kV)2、旁路电容和去耦电容去耦电容在集成电路的电源和地之间有两个作用:2.1、旁路掉该器件的高频噪声。
(数字电路中典型的去耦电容值是0.1uF,最好不用电解电容,去耦电容的选用经验算法:C=1/F,即10MHz 取0.1uF,100MHz 取0.01uF)在电子电路中,旁路电容和去耦电容都是起到抗干扰的作用,因为电容处的位置不一样,称呼也就不一样了。
如何选择合适的开关电源

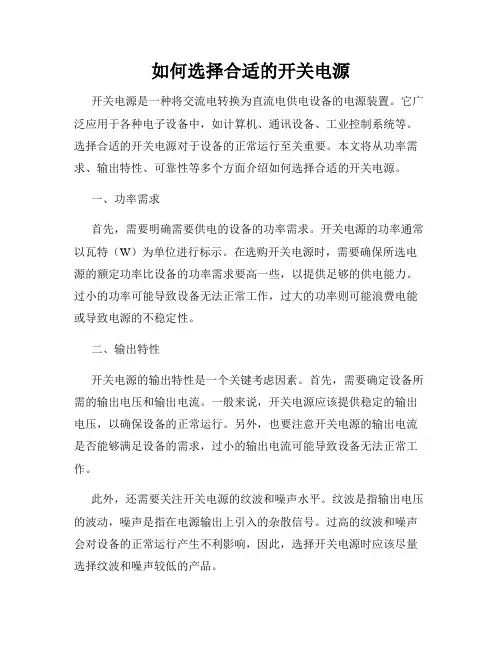

如何选择合适的开关电源开关电源是一种将交流电转换为直流电供电设备的电源装置。
它广泛应用于各种电子设备中,如计算机、通讯设备、工业控制系统等。
选择合适的开关电源对于设备的正常运行至关重要。
本文将从功率需求、输出特性、可靠性等多个方面介绍如何选择合适的开关电源。
一、功率需求首先,需要明确需要供电的设备的功率需求。
开关电源的功率通常以瓦特(W)为单位进行标示。
在选购开关电源时,需要确保所选电源的额定功率比设备的功率需求要高一些,以提供足够的供电能力。
过小的功率可能导致设备无法正常工作,过大的功率则可能浪费电能或导致电源的不稳定性。
二、输出特性开关电源的输出特性是一个关键考虑因素。
首先,需要确定设备所需的输出电压和输出电流。
一般来说,开关电源应该提供稳定的输出电压,以确保设备的正常运行。
另外,也要注意开关电源的输出电流是否能够满足设备的需求,过小的输出电流可能导致设备无法正常工作。
此外,还需要关注开关电源的纹波和噪声水平。
纹波是指输出电压的波动,噪声是指在电源输出上引入的杂散信号。
过高的纹波和噪声会对设备的正常运行产生不利影响,因此,选择开关电源时应该尽量选择纹波和噪声较低的产品。
三、效率和能效标准开关电源的效率是指它将输入电能转换为输出电能的比例。
高效率的开关电源可以减少能源浪费,并且在工作时产生较少的热量,有助于提高设备的可靠性。
因此,在选购时应尽量选择高效率的开关电源。
能效标准用于评估开关电源的能源利用效率。
一些国家和地区制定了能效标准,要求生产和销售的开关电源符合一定的能效要求。
在选择开关电源时,可以参考当地的能效标准,并选择符合要求的产品。
四、可靠性和安全性可靠性是选择开关电源时需要考虑的重要因素之一。
可靠性取决于电源的设计和制造质量。
一些可靠性指标包括寿命、故障率和温度等。
寿命越长,故障率越低的开关电源一般更可靠。
此外,开关电源的安全性也是一个重要的考虑因素。
应该选择符合相关安全标准的产品,如过压保护、过流保护、短路保护等功能可以提高设备的安全性。
如何选择适合的电感
如何选择适合的电感电感是一种常见的电子元件,广泛应用于各种电路中。
选择适合的电感对于电路的正常运行至关重要。
本文将介绍如何选择适合的电感,并给出一些建议。
一、了解电感的基本概念和特性电感是指电流变化时所产生的自感电动势,通常由线圈或线圈组成。
电感的单位是亨利(H),常用的子单位有微亨(μH)和纳亨(nH)。
电感的特性包括电感值、品质因数、最大电流等。
二、确定电感的使用环境和要求在选择适合的电感之前,需要了解电路的使用环境和对电感的要求。
比如工作频率范围、电流大小、容忍功率损耗等。
只有明确这些要求,才能更好地选择适合的电感。
三、选择合适的电感类型1. 通用型电感:通用型电感适用于大部分一般性电路,具有较好的频率响应和磁饱和特性。
在选择时,需要根据要求确定合适的电感值和容忍功率损耗。
2. 高频电感:高频电感适用于工作频率较高的电路,具有较低的内阻和较小的耦合电容。
在选择时,需要考虑电感的高频响应和磁芯材料的磁导率。
3. 低频电感:低频电感适用于工作频率较低的电路,通常具有较高的电感值和较高的耦合电容。
在选择时,需要考虑电感的低频特性和磁芯材料的饱和电流。
四、选择适当的电感参数1. 电感值:根据电路的需求确定合适的电感值,可以通过仿真软件或实验验证得到。
一般来说,电感值越大,电感所储存的能量越多,但也会增加电感本身的大小和成本。
2. 容忍功率损耗:不同的电感具有不同的功率损耗特性。
在选择时,需要根据电路的功率需求和效率要求来确定合适的容忍功率损耗。
3. 最大电流:电感的最大电流是指电感能够承受的最大电流值。
在选择时,需要根据电路的工作电流来确定合适的最大电流。
五、考虑其它因素除了上述参数外,还有一些其他因素需要考虑:1. 尺寸和重量:根据电路的空间限制和重量要求,选择适合的电感尺寸和重量。
2. 成本:根据预算确定合适的电感。
3. 可靠性:选择可靠性较高的品牌和供应商。
六、参考实例以下是一些常见应用场景下的电感选择建议:1. 高频应用:对于高频应用,建议选择高频电感,具有较低的内阻和较小的耦合电容。
如何选择合适的电感值
如何选择合适的电感值电感是电子电路中常用的一种被动元件,它具有存储和传输能量的特性。
在电路设计和应用中,选择合适的电感值非常重要。
本文将介绍如何选择合适的电感值,并给出一些建议。
1. 了解电感的基本原理在选择电感值之前,我们需要了解电感的基本原理。
电感的主要作用是通过电流的变化产生磁场,从而储存能量;同时,它还可以阻碍电流的快速变化。
电感的单位是亨利(H),常见的电感值有微亨(μH)和毫亨(mH)。
2. 确定电路的要求在选择电感值之前,需要确定电路的要求。
不同的电路和应用对电感的要求不同。
比如,电源滤波电路需要较大的电感值来滤除高频噪音;反馈电路需要稳定的电感值来保持电流平衡。
3. 考虑电感的频率响应电感的频率响应是选择合适电感值的关键因素之一。
电感的频率响应决定了在不同频率下的电感性能。
一般来说,电感在低频时其阻抗较大,在高频时其阻抗较小。
因此,在选择电感值时,需要考虑电路工作频率范围,以确保电感能够满足要求。
4. 考虑电感的电流容量电感的电流容量是指电感能够承受的最大电流值。
在选择电感值时,需要根据电路中的最大电流来确定电感的电流容量。
如果电感的电流容量不足,将会导致电感的过热甚至损坏。
5. 参考相关设计指南和数据手册在选择电感值时,可以参考相关的设计指南和数据手册。
这些资料中通常有详细的电感参数和选择建议,可以帮助我们快速找到合适的电感值。
6. 考虑物理尺寸和成本除了电路要求外,物理尺寸和成本也是选择电感值时需要考虑的因素。
大型的电感通常具有较高的电感值,适用于高功率应用;而小型的电感适用于小型电子设备。
此外,电感的成本也会因电感值的不同而有所差异。
7. 参考类似设计和经验在选择电感值时,还可以参考类似的设计和经验。
关注电子领域的论坛、社区和专业网站,了解其他工程师的实际设计案例和经验分享。
这些经验可以帮助我们更好地选择合适的电感值。
总结:选择合适的电感值是电子电路设计中十分重要的一环。
通过了解电感的基本原理、确定电路的要求、考虑电感的频率响应和电流容量,并参考相关设计指南和数据手册,我们可以选择到合适的电感值。
如何在开关电源设计中选择最合适的高功率电感的磁芯
No i m nal
产生 高频磁场 , 成磁芯 损耗并导致 造
磁 芯 变热 。这种 情 况在 铁 硅铝 (o l Ko
c 2 m
Cm
P r a it mi e me bl y( ) i
Ae l e Ve
Ⅲ 砷03 1 如 缸
,
Mp 中会 减少 ,因此 电感更 有效 率, ) 温度更低。 铁 硅 铝 ( e l )的 磁 芯 损 耗 K e Mp
O l n e n i
在 线座 谈 ( l e S mia ) 中 电 网 于2 0 年 推 出 的创 新 服 务 ,通 过 “ Oni e n r 是 n 00 视
中网E 虫a W_ c |G c9 、 . N . m e t
频演 示+专 家解说 +在线 问答”三位 一体 相结合的形式 ,充分发挥网络平 台的便
■ Ma n t s g ei 美国磁性材料公司 c
究 竟 是磁 粉 芯 好 ,还 是 铁 粉 芯 必 须在 下降 曲线的安全 区进行 设计。 好?相信是 许多工程师 在进 行开关 电 铁硅 铝 ( o l ) K o Mp 被设 计在受 控制 的
体 不同 , 随着温度改变 , 变化不会很大。
而 当储 能是 一样 的 时候 ,L2值 I
一
2 ℃到 1 0 5 ℃不同环境下材质的差异。 0
样 ,铁硅 铝 (o l ) 积缩 小 了 K o Mp 体
由于铁硅铝 的材质及 结构和 间隙铁氧 很 多,对 于设计 者来说 ,这 有效缩 小
世 界 电子 元 器 件 2 0 1 c.cc cor 01 .0 ge e n. n
如何 在 开关 电源 设 计 中选 择 最合 适 的高功率 电感 的磁 芯
如何正确选择电路中的电感器
如何正确选择电路中的电感器电感器是电路中常见的元件之一,它可以存储电能,并且在电路的稳定性和性能调节中起到关键作用。
正确选择电路中的电感器对电路的工作效果和可靠性有着重要影响。
本文将介绍如何正确选择电路中的电感器,包括选择适当的电感器参数、考虑电感器的损耗和温度特性、工作频率范围的选择等。
一、选择适当的电感器参数在选择电感器时,首先需要了解电感器的一些基本参数。
最常见的参数是电感值(单位为亨利)和额定电流(单位为安培)。
在实际应用中,根据不同的电路需求,需要根据电路的工作电流和所需的电感大小来选取合适的电感器。
通常来说,电感值应该略大于电路所需的电感大小,以确保电路的稳定性和性能。
其次,还需要考虑电感器的阻值。
电感器由于自身导线的电阻会引入一定的能量损耗,导致电感器的有效电感降低。
因此,在选择电感器时,需要注意电感器的阻值。
一般来说,阻值越小,电感器的效果越好。
而高阻值电感器则会引入额外的能量损耗,影响电路的性能。
此外,还需要考虑电感器的容差。
电感器的容差是指其实际电感值与标称电感值之间的差异。
对于一些对电感值有较高要求的电路,需要选择容差较小的电感器,以确保电路的精度和稳定性。
二、考虑电感器的损耗和温度特性电感器除了具有一定的电感值和阻值外,还会引入一定的损耗。
在实际应用中,这种损耗会导致电感器发热,进而影响电路的性能。
因此,在选择电感器时,需要特别关注电感器的损耗和温度特性。
一般来说,电感器的损耗主要包括两种类型:铁损和电阻损耗。
铁损是指由于电感器芯材对磁场的反应而引起的损耗,而电阻损耗则是由于电感器自身导线的电阻而引起的损耗。
在选择电感器时,需要根据具体应用场景来判断哪种损耗对电路影响更大,并选择相应的电感器。
此外,电感器的温度特性也需要考虑。
电感器的电感值和阻值随着温度的变化而变化,这可能会对电路的工作稳定性产生影响。
因此,在选择电感器时,需要综合考虑其温度特性,确保电路在不同温度下都能正常工作。
如何为开关电源电路选择合适的元器件和参数
如何为开关电源电路选择合适的元器件和参数依据分析系统需求得出的详细技术指标,可以来选择合适的电源实现电路了。
一般对于弱电部分,包括了LDO(线性电源转换器),开关电源电容降压转换器和开关电源电感电容转换器。
相比之下,LDO设计最易实现,输出纹波小,但缺点是效率有可能不高,发热量大,可供应的电流相较开关电源不大等等。
而开关电源电路设计敏捷,效率高,但纹波大,实现比较简单,调试比较烦琐等等。
如何为开关电源电路选择合适的元器件和参数许多的未使用过开关电源设计的工程师会对它产生肯定的畏惧心理,比如担忧开关电源的干扰问题,PCB layout问题,元器件的参数和类型选择问题等。
其实只要了解了,使用一个开关电源设计还是特别便利的。
一个开关电源一般包含有开关电源掌握器和输出两部分,有些掌握器会将MOSFET集成到芯片中去,这样使用就更简洁了,也简化了PCB设计,但是设计的敏捷性就削减了一些。
开关掌握器基本上就是一个闭环的反馈掌握系统,所以一般都会有一个反馈输出电压的采样电路以及反馈环的掌握电路。
因此这部分的设计在于保证精确的采样电路,还有来掌握反馈深度,由于假如反馈环响应过慢的话,对瞬态响应力量是会有许多影响的。
而输出部分设计包含了输出电容,输出电感以及MOSFET等等,这些的选择基本上就是要满意一共性能和成本的平衡,比如高的开关频率就可以使用小的电感值(意味着小的封装和廉价的成本),但是高的开关频率会增加干扰和对MOSFET的开关损耗,从而效率降低。
使用低的开关频率带来的结果则是相反的。
对于输出电容的ESR和MOSFET的Rds_on参数选择也是特别关键的,小的ESR可以减小输出纹波,但是电容成本会增加,好的电容会贵嘛。
开关电源掌握器驱动力量也要留意,过多的MOSFET是不能被良好驱动的。
一般来说,开关电源掌握器的供应商会供应详细的计算公式和使用方案供工程师借鉴的。
如何调试开关电源电路1: 电源电路的输出输出通过低阻值大功率电阻接到板内,这样在不焊电阻的状况下可以先做到电源电路的先调试,避开后面电路的影响。
如何选择合适的电感
如何选择合适的电感电感是一种常见的电子元件,广泛应用于各种电路中。
选择合适的电感对于电路的性能和稳定性至关重要。
本文将详细介绍如何选择合适的电感。
一、了解电感的基本概念在选择合适的电感之前,我们首先要了解电感的基本概念和工作原理。
电感是指电流变化时,由于自感现象而产生的电磁感应现象。
它可以将变化的电流转化为磁场储存起来,然后再将储存的能量释放出来。
二、确定电感的工作频率范围电感的工作频率范围是选择合适电感的首要考虑因素。
不同类型的电感适用于不同范围的频率。
例如,铁氧体电感适用于高频范围,而铜线电感适用于中频范围。
因此,在选择电感时,我们需要明确电路的工作频率,并选择相应的电感类型。
三、考虑电感的电流容量电流容量也是选择电感的重要因素之一。
电感的电流容量决定了其在电路中所能承受的最大电流。
如果电感的电流容量小于电路中所需的电流,电感可能会过载,导致电感损坏或电路故障。
因此,在选择电感时,我们需要根据电路中的最大电流需求来确定电感的电流容量。
四、考虑电感的尺寸和重量电感的尺寸和重量也是选择合适电感时需要考虑的因素。
不同尺寸和重量的电感适用于不同的应用场景。
对于空间受限的电路,我们需要选择小尺寸、轻量级的电感。
而对于要求较高的功率传输电路,我们可能需要选择尺寸较大、重量较重的电感。
因此,在选择电感时,我们需要根据实际应用场景来确定电感的尺寸和重量。
五、了解电感的材料和结构电感的材料和结构也会对其性能产生影响。
常见的电感材料包括铁氧体、铜线等。
不同的材料具有不同的磁导率和电阻特性,因此会影响电感的效率和损耗。
此外,电感的结构也会影响其自感特性和磁场耦合效应。
了解电感的材料和结构有助于我们选择符合需求的电感。
六、考虑电感的质量和价格电感的质量和价格也是选择电感时需要综合考虑的因素。
质量较好的电感通常具有较低的电阻和较高的自感,从而能够提供更好的性能。
然而,高质量的电感通常价格也较高。
因此,在选择电感时,我们需要根据实际需求平衡质量和价格。
如何选择合适的电源电感
如何选择合适的电源电感电源电感是电子设备中扮演重要角色的元件之一。
它的作用是存储和释放电能,稳定电流和电压的输出,以保证设备的正常运行。
在选择合适的电源电感时,我们需要考虑一系列的因素,包括电感值、耐电流能力、品质因素等。
本文将介绍如何选择合适的电源电感,并提供一些建议。
1.电感值的选择电感值是电源电感的一个重要参数,它决定了电感的存储能量大小。
在选择电感值时,我们需要根据电源的输入输出电流和电压来判断。
通常情况下,大功率应用需要较大的电感值,以存储更多的电能,从而稳定电流和电压。
而对于小功率应用,电感值可以选择较小的,以满足设备的要求。
2.耐电流能力的考虑耐电流能力是电源电感的另一个重要参数。
它决定了电感能够承受的最大电流值。
在选择电源电感时,我们需要根据电源的最大输出电流来判断耐电流能力。
通常情况下,耐电流能力应大于电源的最大输出电流,以确保电感能够正常工作并不会受损。
3.品质因素的重视品质因素是选择电源电感时需要重视的因素之一。
良好的品质可以保证电感的性能稳定,延长使用寿命。
在选择电源电感时,我们可以参考一些品质保证方面的指标,例如厂商声誉、产品认证等。
此外,了解其他用户的使用评价也可以提供有价值的参考。
4.尺寸和包装形式的选择在实际应用中,电源电感的尺寸和包装形式也需要考虑。
尺寸的选择应根据设备的空间限制来判断,以确保电感能够合理安装。
而包装形式的选择应根据设备的要求和环境条件来判断,以保证电感的可靠性。
5.温度特性的评估电源电感在工作时会产生一定的热量。
因此,温度特性的评估也是选择电源电感时需要考虑的因素之一。
在选择电感时,我们需要了解其温度特性参数,例如最高工作温度和温升等。
这些参数可以帮助我们判断电感在不同温度环境下的性能是否能满足要求。
综上所述,选择合适的电源电感需要综合考虑多个因素,包括电感值、耐电流能力、品质因素、尺寸和包装形式、以及温度特性等。
只有根据实际需求和设备要求,综合评估这些因素,才能选择到最合适的电源电感,以保证设备的正常运行。
如何为开关电源选择合适的电感完整版
如何为开关电源选择合适的电感完整版This model paper was revised by the Standardization Office on December 10, 2020如何为开关电源选择合适的电感中心议题:电感的特点降压型开关电源的电感选择升压型开关电源的电感选择解决方案:计算降压型开关电源的电感值计算升压型开关电源的电感值电感是开关电源中常用的元件,由于它的电流、电压相位不同,所以理论上损耗为零。
电感常为储能元件,也常与电容一起用在输入滤波和输出滤波电路上,用来平滑电流。
电感也被称为扼流圈,特点是流过其上的电流有“很大的惯性”。
换句话说,由于磁通连续特性,电感上的电流必须是连续的,否则将会产生很大的电压尖峰。
电感为磁性元件,自然有磁饱和的问题。
有的应用允许电感饱和,有的应用允许电感从一定电流值开始进入饱和,也有的应用不允许电感出现饱和,这要求在具体线路中进行区分。
大多数情况下,电感工作在“线性区”,此时电感值为一常数,不随着端电压与电流而变化。
但是,开关电源存在一个不可忽视的问题,即电感的绕线将导致两个分布参数(或寄生参数),一个是不可避免的绕线电阻,另一个是与绕制工艺、材料有关的分布式杂散电容。
杂散电容在低频时影响不大,但随频率的提高而渐显出来,当频率高到某个值以上时,电感也许变成电容特性了。
如果将杂散电容“集中”为一个电容,则从电感的等效电路可以看出在某一频率后所呈现的电容特性。
当分析电感在线路中的工作状况或者绘制电压电流波形图时,不妨考虑下面几个特点:1.当电感L中有电流I流过时,电感储存的能量为:E=0.5×L×I2(1)2.在一个开关周期中,电感电流的变化(纹波电流峰峰值)与电感两端电压的关系为:V=(L×di)/dt(2)由此可看出,纹波电流的大小跟电感值有关。
3.就像电容有充、放电电流一样,电感器也有充、放电电压过程。
电容上的电压与电流的积分(安·秒)成正比,电感上的电流与电压的积分(伏·秒)成正比。
开关电源电感计算总结
开关电源电感计算总结公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
开关电源电感选择
1.开关电源选择主要控制两个参数:
一个是电感peak current,即电感的峰值电流不能超过电感的饱和电流。
峰值电流可通过调节电感量等来控制,可以通过电感平均电流加上(电感纹波电流/2)来衡量。
一个是inductor peak to peak ripple 即电感纹波电流,即△I,根据公式:
△I=VS*D/(FS*L) **(此公式为近似公式,如手册有公式可按手册上计算)
可以根据纹波电流要求计算出电感量。
一般△I按电感DC current即电感平均电流来计算,具体取的百分比手册会给出一般10%-40%。
电感的DC current计算公式:
I DC =VOUT*IOUT/(VIN*η),η为转换效率
电感的纹波电流越大,电感上耗散的功率就越大,增加EMI同时也会造成输出的纹波越大,又由于△I与电感成反比,从这个角度看,电感越大越好。
但是,电感越大,会造成开关电源反馈回路增益降低,降低系统的工作带宽,可能导致系统工作不稳定,而且还存在电感越大,尺寸越大的问题。
电感过小会降低输出电流,效率,产生较大的输入纹波。
因此,在选择电感式,要从功耗和电感尺寸、电感量上折中选择。
2.电感计算流程
先列出已知参数VOUT ,VIN, IOUT,FS, η
计算I DC ,根据需要定△I
计算电感量L
3.其他
电感的选择还存在一个参数的选择:电感的直流阻抗,这个参数影响开关电源的转换效率。
电感的直流阻抗与封装形式有关,与尺寸成反比。
如何为开关电源选择合适的电感(完整版)
如何为开关电源选择合适的电感中心议题:电感的特点降压型开关电源的电感选择升压型开关电源的电感选择解决方案:计算降压型开关电源的电感值计算升压型开关电源的电感值电感是开关电源中常用的元件,由于它的电流、电压相位不同,所以理论上损耗为零。
电感常为储能元件,也常与电容一起用在输入滤波和输出滤波电路上,用来平滑电流。
电感也被称为扼流圈,特点是流过其上的电流有“很大的惯性”。
换句话说,由于磁通连续特性,电感上的电流必须是连续的,否则将会产生很大的电压尖峰。
电感为磁性元件,自然有磁饱和的问题。
有的应用允许电感饱和,有的应用允许电感从一定电流值开始进入饱和,也有的应用不允许电感出现饱和,这要求在具体线路中进行区分。
大多数情况下,电感工作在“线性区”,此时电感值为一常数,不随着端电压与电流而变化。
但是,开关电源存在一个不可忽视的问题,即电感的绕线将导致两个分布参数(或寄生参数),一个是不可避免的绕线电阻,另一个是与绕制工艺、材料有关的分布式杂散电容。
杂散电容在低频时影响不大,但随频率的提高而渐显出来,当频率高到某个值以上时,电感也许变成电容特性了。
如果将杂散电容“集中”为一个电容,则从电感的等效电路可以看出在某一频率后所呈现的电容特性。
当分析电感在线路中的工作状况或者绘制电压电流波形图时,不妨考虑下面几个特点:1. 当电感L中有电流I流过时,电感储存的能量为:E=0.5×L×I2 (1)2. 在一个开关周期中,电感电流的变化(纹波电流峰峰值)与电感两端电压的关系为:V=(L×di)/dt (2)由此可看出,纹波电流的大小跟电感值有关。
3. 就像电容有充、放电电流一样,电感器也有充、放电电压过程。
电容上的电压与电流的积分(安·秒)成正比,电感上的电流与电压的积分(伏·秒)成正比。
只要电感电压变化,电流变化率di/dt也将变化;正向电压使电流线性上升,反向电压使电流线性下降。
开关电源设计电容和电感的选取标准
开关电源设计电容和电感的选取标准下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言随着电子设备的迅猛发展,开关电源已经成为现代电子设备中常见的一种电源形式。
教你如何正确的为开关电源选择其合适的电感
教你如何正确的为开关电源选择其合适的电感
电感是开关电源中常用的元件,由于它的电流、电压相位不同,所以理论上损耗为零。
电感常为储能元件,也常与电容一起用在输入滤波和输出滤波电路上,用来平滑电流。
电感也被称为扼流圈,特点是流过其上的电流有“很大的惯性”。
换句话说,由于磁通连续特性,电感上的电流必须是连续的,否则将会产生很大的电压尖峰。
电感为磁性元件,自然有磁饱和的问题。
有的应用允许电感饱和,有的应用允许电感从一定电流值开始进入饱和,也有的应用不允许电感出现饱和,这要求在具体线路中进行区分。
大多数情况下,电感工作在“线性区”,此时电感值为一常数,不随着端电压与电流而变化。
但是,开关电源存在一个不可忽视的问题,即电感的绕线将导致两个分布参数(或寄生参数),一个是不
可避免的绕线电阻,另一个是与绕制工艺、材料有关的分布式杂散电容。
杂散电容在低频时影响不大,但随频率的提高而渐显出来,当频率高到某个值以上时,电感也许变成电容特性了。
如果将杂散电容“集中”为一个电容,则从电感的等效电路可以看出在某一频率后所呈现的电容特性。
当分析电感在线路中的工作状况或者绘制电压电流波形图时,不妨考虑下面几个特点:。
如何选择开关电源电感器
如何选择开关电源电感器
开关电源一直以来都是电源业的主要产品。
但是,随着全球对高能效产品需求的不断增加,传统上采用更廉价但低能效的线性电源市场也将转向采用开关电源。
在这一过渡时期,电源业为提高开关频率而不懈努力,以满足客户对功率更大、占用空间更小的电源的要求。
这种发展趋势为开关电源开启了新的市场,并使部分设计工程师面临市场对开关电源设计的需求。
本文将阐明为非隔离式开关电源(SMPS)选用电感器的基本要点。
所举实例适合超薄型表面贴装设计的应用,像电压调节模块(VRM)和负载点(POL)型电源,但不包括基于更大底板的系统。
图1 典型的降压拓扑结构电源
图1 所示为一个降压拓扑结构电源的架构,该构架广泛应用于输出电压小于输入电压的系统。
在典型的降压拓扑结构电路中,当开关(Q1)闭合时,电流开始通过这个开关流向输出端,并以某一速率稳步增大,增加速率取决于电路电感。
根据楞次定律,di=E*dt/L,流过电感器的电流所发生的变化量等于电压乘以时间变化量,再除以这个电感值。
由于流过负载电阻RL 的电流稳定增加,输出电压成正比增大。
在达到预定的电压或电流限值时,控制集成电路将开关断开,从而使电感周围的磁场衰减,并使偏置二极管D1 正向导通,从而继续向输出电路供给电流,直至开关再度接通。
这一循环反复进行,而开关的次数由控制集成电路来确定,并将输出电压调控在要求的电压值上。
图2 所示为在若干个开关循环周期内,流过电感器和其它降压拓扑电路元件上的电压和电流波形。
选取开关电源电感的基本要点
选取开关电源电感的基本要点
开关电源电感器是开关电源设备的重要元器件,它是利用电磁感应的原理进行工作的。
它的作用是阻交流通直流,阻高频通低频(滤波),也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过,而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它。
电感线圈对直流电的电阻几乎为零。
在达到预定的电压或电流限值时,开关电源控制集成电路将开关断开,从而使电感周围的磁场衰减,并使偏置二极管D1 正向导通,从而继续向输出电路供给电流,直至开关再度接通。
这一循环反复进行,而开关的次数由控制集成电路来确定,并将输出电压调控在要求的电压值上。
》输入电压范围》输出电压及其规定范围
》工作频率(开关频率)
》电感器纹波电流
》运行模式:连续运行模式还是非连续运行模式
下列公式用于计算降压变换器所需的电感值。
L1=Vo(1-Vo/(Vin-Von))/(f*dI)
连续运行模式下:dI 1/2I
为了算出适用于开关电源整个运行条件的最小电感值,对参数值的选择必须能够保证在各项参数处于最不利组合的条件下,所选择的这一电感值仍能将纹波电流保持在特定的数值范围内。
而针对降压型开关电源,其最不利组合条件为:输入电压和频率均处于各自的最低数值时。
此外,还要将输出电压也取为其最小规定值,以确定能够保持正常调节功能所需的最低电感值。
设计者可以按照自己所习惯的方式,对这些数值进行控制,以达到最差条件成立的状。
