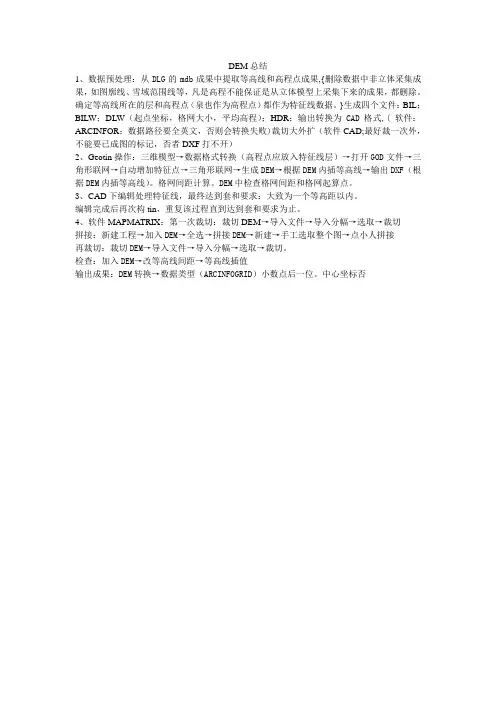

DEM总结

DEM总结

DEM总结
1、数据预处理:从DLG的mdb成果中提取等高线和高程点成果,{删除数据中非立体采集成果,如图廓线、雪域范围线等,凡是高程不能保证是从立体模型上采集下来的成果,都删除。

确定等高线所在的层和高程点(泉也作为高程点)都作为特征线数据。

}生成四个文件:BIL;BILW;DLW(起点坐标,格网大小,平均高程);HDR;输出转换为CAD格式,(软件:ARCINFOR;数据路径要全英文,否则会转换失败)裁切大外扩(软件CAD;最好裁一次外,不能要已成图的标记,否者DXF打不开)
2、Geotin操作:三维模型→数据格式转换(高程点应放入特征线层)→打开GOD文件→三角形联网→自动增加特征点→三角形联网→生成DEM→根据DEM内插等高线→输出DXF(根据DEM内插等高线)。

格网间距计算。

DEM中检查格网间距和格网起算点。

3、CAD下编辑处理特征线,最终达到套和要求:大致为一个等高距以内。

编辑完成后再次构tin,重复该过程直到达到套和要求为止。

4、软件MAPMATRIX:第一次裁切:裁切DEM→导入文件→导入分幅→选取→裁切
拼接:新建工程→加入DEM→全选→拼接DEM→新建→手工选取整个图→点小人拼接
再裁切:裁切DEM→导入文件→导入分幅→选取→裁切。

检查:加入DEM→改等高线间距→等高线插值
输出成果:DEM转换→数据类型(ARCINFOGRID)小数点后一位。

中心坐标否。

DEM基础知识整理上课讲义

DEM基础知识整理上课讲义

DEM基础知识DEM即地面数字高程Digital Terrain Model, 是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

如地面温度、降雨、地球磁力、重力、土地利用、土壤类型等其他地面诸特征。

数字地形模型中地形属性为高程时称为数字高程模型。

高程是地理空间中的第三维坐标。

数学表达为:z = f(x,y)DEM是DTM的一个子集,是DTM的基础数据,最核心部分,可以从中提取出各种地形信息,如高度、坡度、坡向、粗糙度,并进行通视分析,流域结构生成等应用分析。

DTM(Digital Terrain Model),数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一种模拟表示,或者说,DTM就是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

x、y表示该点的平面坐标,z值可以表示高程、坡度、温度等信息,当z表示高程时,就是数字高程模型,即DEM。

地形表面形态的属性信息一般包括高程、坡度、坡向等。

数字高程模型是地形曲面的数字化表达,就是说,DEM是在计算机存储介质上科学、真实地描述、表达和模拟地形曲面实体,因此它的建立实际上是一种地形数据的建模过程。

DEM的建立首先要对地形曲面进行抽象、总结和提炼,形成高度概括的地形曲面数据模型,然后在此数据模型基础上,将观测数据按照一定的结构组织在一起,形成对数据模型的表述,最后借助计算机实现数据管理和地形重建。

1.DEM质量评价标准保凸性:若逼近面与实际曲面的波动次数相等或接近,而且两者对应的脊线、谷线位置和走向基本一致,则保凸性好,反之保凸性差。

逼真性:逼近面F(x,y)和实际地形曲面f(x,y)对应点之间应满足关系式:MAX|f(x,y)-F(x,y)|≤σ,则认为逼近面达到逼真性要求。

光滑性:光滑性是指曲线上切线方向变化的连续性,或者说曲线上曲率的连续性。

曲线的平顺性指曲线上没有太多的拐点。

地理信息系统重点总结

地理信息系统重点总结

地信复习纲要1、地信构成:系统硬件、系统软件、空间数据、应用人员和应用模型。

2、地信的发展、应用(结合专业)3、空间数据的分类按数据来源 按数据结构 按数据特征 按几何特征 按数据发布形式 地图数据 矢量数据 空间数据 点 数字线画图DLG 影像数据 栅格数据 非空间属性数据 线 数字栅格图DRG 文本数据 面、曲面 数字高程模型DEM 体 数字正射影像图DOM 数字线划图:DLG 是现有地形图要素的矢量数据,保存各要素间的空间关系和相关的属性信息,全面地描述地表目标.数字栅格图:DRG 数据是现有纸质地图经计算机处理后得到的栅格数据文件. 数字高程模型:DEM 数据是以数字形式表达的地形起伏数据.数字正射影像图:DOM 数据是对遥感数字影像,经过像元进行投影改正、镶嵌,按国家基本比例尺地形图图幅范围剪裁生成的数字正射投影影像数据.4、拓扑关系的类型:关联:不同拓扑元素之间的关系邻接:相同拓扑元素之间的关系包含:面与其他元素之间的关系层次:相同拓扑元素之间的层次关系拓扑关系的意义:1)根据拓扑关系,不需要利用坐标和距离,可以确定一种地理实体相对于另一种地理实体地空间位置关系。

(因为拓扑数据已经清楚地反映出地理实体之间的逻辑结构关系,而且这种拓扑数据较之几何数据有更大的稳定性,即它不随地图投影而变化。

)2)利用拓扑数据有利于空间要素的查询。

(例如应答像某区域与哪些区域邻接;某条河流能为哪些政区的居民提供水源等)3)可以利用拓扑数据,重建地理实体。

(例如建立封闭多边形,实现道路的选取,进行最佳路径的计算等。

)5、游程编码结构逐行将相邻同值的网格合并,并记录合并后网格的值及合并网格的长度,其目的是压宿栅格数据量,消除数据间冗余。

(特别适用于二值图像数据的表示)6、四叉树结构(会写)将空间区域按照四个象限进行梯归分割,直到子象限的数值单调为止。

序号 二元组序列 1 (2,2) 2 (5,2) 3 (2,1) 4 (7,1) 5 (5,2) 6 (7,3) 7 (5,5) 2 2 5 5 2 7 5 5 7 7 7 5 5 5 5 5 二元映射7、布尔逻辑运算和(AND)、或(OR)、异或(XOR)、非(NOT)等。

DEM数据处理与分析

DEM数据处理与分析

DEM数据处理与分析DEM (Digital Elevation Model) 是一种数字高程模型,用于表示地表的高程信息。

它是地理信息系统 (GIS) 中常用的数据类型之一,可以用于地形分析、洪水模拟、地形辐射分析、可视化等应用。

DEM 数据处理与分析是将 DEM 数据进行处理和分析,以获取相关地表特征和信息的过程。

DEM数据处理主要包括数据获取、数据预处理和数据生成三个步骤。

数据获取是指从不同数据源获取DEM数据,包括航空摄影、卫星遥感、激光雷达等。

数据预处理是指对获取的DEM数据进行去噪、插值、平滑等操作,以提高数据质量和准确性。

数据生成是指通过处理和处理生成新的DEM数据,如基于已有DEM数据生成洪水淹没模型、地形辐射分析模型等。

在DEM数据处理过程中,一项关键的技术是数据配准,即将不同数据源获取的DEM数据进行空间对齐,以确保数据的一致性。

配准可以通过基于地理坐标系的转换或通过特征匹配等方法完成。

另外,在进行DEM数据处理时,还需要进行数据清洗和去噪操作,以消除毛刺、噪声等干扰因素。

常用的数据清洗和去噪方法包括低通滤波、中值滤波、小波去噪等。

DEM数据分析是基于处理后的DEM数据进行特定分析和应用。

常用的DEM数据分析包括地形参数提取、洪水模拟、地形辐射分析等。

地形参数提取可以获取地形的最高点、最低点、平均高程、坡度、坡向等信息,用于地貌研究、地理分区等应用。

洪水模拟则使用DEM数据进行洪水的水流模拟和淹没模拟,常用于洪水风险评估和防洪规划。

地形辐射分析可以模拟地形在不同时间和季节的太阳辐射状况,用于农业生产、生态环境评估等领域。

除了上述应用,DEM数据还可以与其他GIS数据进行集成和分析,以获取更全面的地理信息。

例如,将DEM数据与土地利用数据集成,可以分析不同地形下的土地利用格局和生态功能。

将DEM数据与气象数据集成,可以模拟地表温度、太阳辐射和风场的空间分布。

这些集成分析可以为城市规划、生态保护等提供决策支持。

空间信息学重点总结

空间信息学重点总结

数据:是指那些未经加工的事实,或对一种特定现象的客观描述。

人们为了反映客观世界而记录下来的可以鉴别的符号,它是客观事物的性质、属性、位置,以及相互关系的抽象表示。

构成信息和知识的原始材料。

形式有字母、数字或其他符号,图像、图表、声音等信息信息是认识主体所感知的或所表述的客观事物运动的状态和状态改变方式。

以适合于通信、存储或处理的形式来表示的知识或消息数字工程:借鉴传统的工程化思想,运用数字工程技术对环境、人文、社会、经济等各类信息进行数字化处理,并提供定性、定量分析,使空间概念延伸到国民经济建设的各个领域,是一种综合的新技术、新方法。

1.数据的自然和社会属性包括哪些方面?数据属性:具有自然属性和社会属性自然属性:可感知、可存储、可加工、可传输、可再生、可压缩等。

社会属性:是社会各行各业不可缺少的资源,具有商业性、资源性、公用性、私密性等。

2.人类对数据的管理分几个阶段?各阶段的特征是什么?数据的管理阶段:人工管理阶段、文件系统阶段、数据库系统阶段、高级数据库技术阶段。

2.空间信息基本特征包括哪3方面?空间性:表示了空间实体的地理位置、几何特性、实体间的拓扑关系时间性:又称时序性,空间实体的空间特征和属性特征随时间变化的动态特性。

非语义性:人们往往将表示实体位置信息的数据称为空间数据。

将表示实体性质、特征等的数据独立出来,单独作为属性数据保存。

从这个角度讲,空间数据是非语义的。

4.空间数据来源哪8个方面?1.地图数字化:直接数字化、扫描数字化优点:快捷有效,缺点:有数据不确定性,误差控制和质量控制2.实测数据:全站仪等野外实测优点:精度高,确定性好;缺点:外业劳动强度大。

3.试验数据:模拟地理实体或过程特征产生的数据。

表示在特定条件下的实际情况。

与实测数据结合使用。

4.遥感和GPS数据:将成为地球空间数据的主要信息源。

优点:快速解决:自动化和数据质量问题。

智能系统的应用和地学知识规则数据库的建立。

DEM数据处理与分析

DEM数据处理与分析

DEM数据处理与分析DEM数据处理与分析一、DEM数据获取在进行DEM数据处理与分析之前,首先需要获取相关的DEM数据。

DEM数据是通过激光雷达或者卫星遥感技术获取的数字高程模型数据,可以提供地形高度信息。

获取DEM数据的方式有很多种,可以通过互联网下载或者购买商业软件进行获取。

二、DEM数据处理一)初步预处理在进行DEM数据处理之前,需要对数据进行初步预处理。

这一步骤包括数据格式转换、数据质量检查、数据筛选和数据去噪等。

其中,数据质量检查是非常重要的一步,可以保证后续的数据处理和分析的准确性。

二)其他处理除了初步预处理之外,还有一些其他处理方法可以对DEM数据进行优化。

比如,可以进行数据插值、数据平滑、数据过滤等操作,可以提高DEM数据的精度和可靠性。

三)坐标转换(计算坡度之前的预处理)在进行坡度计算之前,需要对DEM数据进行坐标转换。

坐标转换是将数据从一个坐标系转换到另一个坐标系的过程,可以保证DEM数据的准确性和一致性。

三、DEM数据拼接一)获取在进行DEM数据拼接之前,需要先获取需要拼接的DEM数据。

可以通过互联网下载或者购买商业软件进行获取。

二)镶嵌将多个DEM数据镶嵌在一起,形成一个完整的DEM数据集。

在进行镶嵌之前,需要对数据进行预处理,包括格式转换、数据质量检查、数据筛选和数据去噪等。

三)裁剪在进行DEM数据裁剪之前,需要明确裁剪的范围和目的。

裁剪可以将DEM数据集中的某一部分提取出来,可以用于特定的分析和应用。

四、地形属性提取在进行DEM数据分析之前,需要先进行地形属性提取。

地形属性包括坡度、坡向、高程等信息,可以用于地形分析和地形建模。

提取地形属性的方法有很多种,可以通过GIS软件和编程语言进行实现。

一、提取坡度在地形分析中,坡度是一个十分重要的参数。

我们可以使用GIS软件来提取地形的坡度信息。

坡度的计算方式是通过对高程数据进行数学处理得到的。

在提取坡度时,我们需要先选择合适的高程数据,并设置合适的参数。

地理信息系统课程重点复习提纲

地理信息系统课程重点复习提纲

地理信息系统课程重点复习提纲一、填空:1、GIS 的英文全称:geographic information systems2、在GIS中计算机硬件包括:中央处理器、存储器、外部储存介质、输入输出设备、网络传输设备3、GIS中的计算机软件包括:系统软件、GIS专业软件4、空间信息的基本特征:空间位置特征、属性特征、时态特征5、专题地图内容表示方法:符号法、等值线法、质底法和范围法、基于统计资料的方法P236二、解释概念1、信息:是向人们或机器提供关于现实世界新的事实的知识,是数据、消息中所包含的意义,它不随载体的物理设备形式的改变而改变。

特点:客观性、实用性、传输性、共享性。

2、数据结构:(P38)具体指同一类数据元素中各元素之间的相互关系,包括三个组成成分:数据的逻辑结构,数据的存储结构和数据的运算。

3、数字高程模型:(P170)(Digital elevation model,简称DEM):是以(x,y)为自变量的高程z数据的有序集合。

常用的DEM有两种形式:一种称为高程矩阵,高程数据布满覆盖整个区域的方格网的网格,相当于高程的栅格数据;一种称为DEM的高程数据布满覆盖整个区域的三角网网点,实际上就是TIN数据。

4、不规则三角网:(P84)(Triangulated irregular network,简称TIN): TIN由基于离散数据样点直接构造,即直接采用不规则样点构成的三角形作为空间分析的地面单元。

TIN的网眼结构本身适应于数据的实际分布,即在空间数据或事件密度较高的区域,TIN的地面单元即分析单元自然地小而密;反之则变大而疏。

5、数字地形模型:是在一个区域内,以密集的地形模型点的坐标(x,y,z)表达地面形态的有序数值阵列。

(是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

是描述地面特性的空间分布的有序数值阵列。

)6、空间数据插值:是指通过已知点或分区的数据,推求任意点或分区数据的处理及其方法。

DEM整理方法

DEM整理方法

DEM整理
一、DEM数据分两种:30mDEM和90mDEM
二、检索数据
30mDEM存档数据如下图所示:
30mDEM数据每幅经度和纬度跨度都是1度,从文件名中可以看出,如ASTGTM_N37E103_dem.tif这幅是纬度37经度103的DEM数据.
根据需求范围的经纬度可选取包含此范围的DEM数据N幅。

三、裁剪数据
工具:Global Mapper
方法:
同时打开已经选好的DEM数据和矢量范围,如图
蓝色框为矢量范围,输出时选中蓝色框,如图
然后依次点击文件->输出栅格和地形文件->输出GeoTIFF
在GlobalMapper中打开DEM时自动渲染,若需要保存渲染效果,则在”GeoTIFF设置”选项卡中文件类型选择24位RGB选项(注意:此中输出丢失了高程属性),而一般裁切DEM都需要保存带有高程属性的灰度图,则应选择正面图(32bit)选项。

两种输出效果如图所示:
24位RGB(无高程)
DEM数据
同时在”输出窗口”选项卡中勾选”选择特征区域输出”,此选项是保证裁剪矢量范围内的DEM数据
最后点击“确定”即输出矢量范围内的DEM数据。

Global Mapper默认输出全部数据,还可以自定义经纬度输出,如下图。

DEM基础知识整理

DEM基础知识整理

DEM基础知识DEM即地面数字高程Digital Terrain Model, 是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

如地面温度、降雨、地球磁力、重力、土地利用、土壤类型等其他地面诸特征。

数字地形模型中地形属性为高程时称为数字高程模型。

高程是地理空间中的第三维坐标。

数学表达为:z = f(x,y)DEM是DTM的一个子集,是DTM的基础数据,最核心部分,可以从中提取出各种地形信息,如高度、坡度、坡向、粗糙度,并进行通视分析,流域结构生成等应用分析。

DTM(Digital Terrain Model),数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一种模拟表示,或者说,DTM就是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

x、y表示该点的平面坐标,z值可以表示高程、坡度、温度等信息,当z表示高程时,就是数字高程模型,即DEM。

地形表面形态的属性信息一般包括高程、坡度、坡向等。

数字高程模型是地形曲面的数字化表达,就是说,DEM是在计算机存储介质上科学、真实地描述、表达和模拟地形曲面实体,因此它的建立实际上是一种地形数据的建模过程。

DEM的建立首先要对地形曲面进行抽象、总结和提炼,形成高度概括的地形曲面数据模型,然后在此数据模型基础上,将观测数据按照一定的结构组织在一起,形成对数据模型的表述,最后借助计算机实现数据管理和地形重建。

1.DEM质量评价标准保凸性:若逼近面与实际曲面的波动次数相等或接近,而且两者对应的脊线、谷线位置和走向基本一致,则保凸性好,反之保凸性差。

逼真性:逼近面F(x,y)和实际地形曲面f(x,y)对应点之间应满足关系式:MAX|f(x,y)-F(x,y)|≤σ,则认为逼近面达到逼真性要求。

光滑性:光滑性是指曲线上切线方向变化的连续性,或者说曲线上曲率的连续性。

曲线的平顺性指曲线上没有太多的拐点。

航测概念总结

航测概念总结

重点| 拿个小本本记下来,航测人必备1“数字测绘成果”的检查项数字线划图(DLG)、数字高程模型(DEM)、数字正射影像图(DOM)、数字栅格地图(DRG)。

(4D)包括:1. 参考数据对比。

与已有的成果进行对比2. 野外实测。

与野外调绘的数据对比3. 内部检查。

4.人机交互检查(混淆项:结构检查)1航线计算公式相对航高 = 主距f * 比例尺分母m = f * m (1:m)基准面高 = (最高点+ 最低点)/ 2绝对航高 = 基准面高+ 相对航高m = 地面分辨率/ 像元大小Lx相片宽度;Ly相片高度;p航向重叠度;q旁向重叠度;1航摄比例尺的选择1多像空间前方交会:利用外方位元素和待求点像点坐标,解出待求点三维坐标3个内方位元素(x,y,f)5个相对定向参数(2线+3角)6个外方位元素(3线+3角)7个绝对定向元素(3线+3角+1伸缩)1控制点布设平坦地区,航向上4条基线布设1个平高控制点,旁向上每2条航线布设1排平高控制点(外业像片控制点的布设)丘陵地区,在平坦地区的基础上,在航带每2排平高控制点之间,增加1排高程控制点;(外业像片控制点的布设)每个像对不少于6个内业加密点,立体测图时,不少于4个基本定向点;(内业加密点的要求)像片控制点的目标影像应清晰易读,控制点应布设在航向、旁向6片重叠范围内,选定困难时也可以在5片重叠范围内;控制点建立图像边缘不少于1~1.5cm,对于数字影像或卫星影像距离图像边缘不少于0.5cm,没有特殊说明的话,不少于1.5cm;立体测图时每个像对4个基本定向点,离通过向主点&垂直于方向线的直线,距离少于1cm,最大不超过1.5cm;1控制点精度像控点的精度:相对于基础控制点,不超过地物点平面中误差(0.6mm、0.8mm)的1 / 5(特殊),高程精度为1 / 10的基本等高距;图根点精度要求:相对于基本控制点的点位中误差不应该超过图上0.1mm,高程中误差不应该超过基本等高距的1 / 10;全站仪、GPS校核地物点位置较差:检测结果与已知成果的平面较差少于图上0.2mm,高程较差少于基本等高距的1 / 5界桩点平面位置中误差:不应该大于图上±0.1mm;界桩点高程中误差:不大于基本等高距1 / 10(0.1h),困难地区1 / 2;1航空摄影测量的质量元素和检查项包括:一. 飞行质量;基本要求,包括:1. 像片重叠度;2. 像片倾角;3. 像片旋偏角;4. 航线弯曲度;非基本要求:1. 航摄设计;2. 最大最小航高差;航摄比例尺>1:5000时,航线上相邻像片高差不大于20m,航线最大最小航高差不大于30m;(航高)航摄比例尺≤1:5000时,航线上相邻像片高差不大于30m,航线最大最小航高差不大于50m;3. 边界覆盖保证;4. 像点最大位移值;二. 影像质量;1. 影像最大、最小密度;2. 灰雾密度;3. 反差;(2017)4. 冲洗质量;5. 色调;6. 清晰度;7. 框标影像(框标和数据记录);三. 数据质量四. 附件质量1. 分区图;2. 分区航线结合图;3. 摄区、分区、航线、像片结合图;4. 其他注记,图表;1像片控制测量成果的质量元素和检查项目一. 数据质量;1. 数学精度;各项闭合差、中误差;2. 观测质量;观测手簿;二. 布点质量;布点的合理性;(不需要埋石)三. 整式质量;控制点判、刺的正确性;四. 附件质量;布点略图、成果表;(注意:没有飞行、像片质量;应该仅仅是野外测量控制点)1空中三角测量成果质量元素一. 数据质量;1. 数学基础;坐标系、投影;2. 平面精度;内业加密点的平面精度;3. 高程精度;内业加密点的高程精度;4. 接边精度;区域网接边精度;5. 计算质量;内定相、相对定向精度,多余控制点(校验点)不符值(残差);公共点较差;二. 布点质量;定向点、检查点、加密点的布置;三. 附件质量;1像片调绘成果的质量元素:1. 地理精度;地物、地貌调绘的全面、正确性;各种注记的正确性、合理性;2. 属性精度;各类地物、地貌性质说明、数字注记;3. 整饰质量;4. 附件质量;1航摄分区时,应遵循的基本原则(分区界限、区内高差、区内景物反差、分区跨度在xx情况下尽量大、破图幅分区、GPS分区界线,加密分区界线一致)1. 分区界线应与图廓线相一致;2. 分区内地形高差一般情况下不大于1 / 4 相对航高;当比例尺大于等于1:7000时,分区内地形高差不大于1 / 6的相对航高;3. 应根据成图比例尺确定分区最小跨度,在地形高差许可的情况下,航测分区的跨度应该尽量大,同时分区划分还应考虑用户提出的加密方法和布点方案;4. 当地面高差突变,地形特征显著不同时,在用户认可的情况下,可以破图幅,划分航摄分区;5. 分区内的地物景物(不是地物)反差,地貌类型应该尽量一致;6. 划分分区前,应该考虑航摄飞机侧前方安全距离与安全高度;(安全高度比最高点大于100m)7 当采用GPS辅助空三航摄时,确保分区界线与加密分区界线相一致,一个摄影分区可以涵盖多个完整的加密分区;1航线敷设的基本原则(飞行方向;航线、首末航线;像主点落水;构架航线;调整比例尺,GPS)*1.按东西向(2018)直线飞行。

DEM复习知识点

DEM复习知识点

DEM复习知识点一、基本概念1、DEM定义:是表示地球表面高程变化的三维向量有限序列表示为i=1,2,3,…,n 或{}显然,这里只限于高程取值。

DEM是表示地面高程变化的三维向量有限序列。

2、DEM类型及特点特点:1、可以以多种形式表达地形信息(多比例尺输出;平面、断面、立体等多种投影方式输出)2、信息精度不会损失3、有利于实现地形信息的自动化、实时化应用4、易于信息更新类型:规则格网型DEM(数据点呈规则格网分布);随机型DEM(数据点呈随机分布);等高线型DEM(数据点沿等高线分布)3、DEM混合表面建模矩形格网建模+三角网建模:地形特征线通过的矩形格网分解成局部TIN,其余仍为矩形格网矩形格网建模(或三角网建模)+点建模:地形特征线上的点以单点形式参与方格或三角形内地形表示4、举出DEM数据采集的四种卫星影像资料及适合建模的比例尺(快鸟)SPOT HRV 10/20m(P/M)最大成图1:50000 2.5/5m(P/M)最大成图1:10000IKONOS 1/4m(P/M)最大成图1:5000 0.27/0.4m(P/M)最大成图1:1000Quick Bird 0.72/2.88m(P/M)最大成图1:2000Landsat 0.4~3m 最大成图1:10005、地形图采集DEM数据的方法、特点特点:需有合适比例尺的地形图;数据质量依赖于原图质量;数字化会降低原图精度;数据现势性通常较差;是丰富而廉价的数据来源方法:手扶跟踪数字化地形图;扫描数字化(屏幕数字化)二、基本理论与方法1、数字摄影测量的DEM生产程序可以自动方式采样(实施规则格网采样方案、渐进采样方案);可以人工方式采样(实施沿等高线采样方案、选择性采样方案);可以自动与人工结合方式采样(实施混合采样方案);等高线数据点若要生成规则格网DEM,应先生成TIN再内插格网化3、插值分析法确定采样间隔方法一:渐进采样法,不断调整△方法二:插值分析法确定固定的采样间距△步骤:对典型地形剖面密集采样;对密集采样点按不同间距△抽点稀化,配合内插算法获得σ→采样间距△4、一种计算DEM格网单元坡度坡向的方法(可视化→→渔网图)5、格网DEM自动生成等高线过程(1)在所有方格网边或三角网边上判断有无等高线通过;(2)在通过边上内插出等高线点的平面位置();(3)等高线追踪使等高线点按顺序排列存储;(4)在已有等高线点之间插补加密等高线点,并据此绘制光滑曲线。

DEM复习资料总结

DEM复习资料总结

DEM复习资料总结第一篇:DEM复习资料总结DEM复习资料第一章概述数字地形的表达方法及其分类数字地形模型(DTM,Digital Terrain Model)数字地形模型是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

数字高程模型数字高程模型是用一组有序数值阵列形式表示地面高程的一种实体地面模型,即数字高程模型是对二维地理空间上具有连续变化特征地理现象的模型化表达和过程模拟,简单地说,空间起伏连续变化现象的数字化表示和分析工具的集合。

DEM和DTM的区别与联系(1)数字地形模型是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述;数字高程模型中地形属性仅为高程。

(2)在地理信息系统中,DEM是建立DTM的基础数据,其它的地形要素可由DEM直接或间接导出,称为“派生数据”,如坡度、坡向。

(3)高程模型最常见的表达是相对于海平面的海拔高度,或某个参考平面的相对高度,所以高程模型又叫地形模型。

实际上地形模型不仅包含高程属性,还包含其它的地表形态属性,如坡度、坡向等。

数字高程模型的分类⑴按照结构分类:基于面单元的DEM;基于线单元的DEM;基于点的DEM。

⑵按照数据源分类:以航空和航天遥感资料为数据源;以地形图为数据源;以地面实测纪录为数据源;以各种专题底图为数据源;以统计报表和行政区域底图为数据源。

㈢按照内容分类:综合性的DEM(全国性的DEM,包括地形、资源环境和社会经济);区域性DEM(局限于某个行政区或自然区,比例较大,框架线条趋细);专题性DEM;单项DEM。

⑷按照结构形式分类:规则格网DEM;等值线DEM;曲面数字DEM;平面多边形DEM;空间多边形DEM;散点DEM。

⑸按连续性分类:不连续型DEM(Discontinuous DEM);光滑DEM(Smooth DEM)DEM最主要的三种表示模型规则格网模型、等高线模型和不规则三角网模型 DEM 的特点精度的恒定性、表达的多样性、更新的实时性、尺度的综合性第二章 DEM的数据组织与管理DEM的建立(它的建立实际上是一种地形数据的建模过程。

DEM_复习整理

DEM_复习整理

DEM 复习整理1、DEM概念(1)狭义概念:DEM是区域地表面海拔高程的数字化表达。

(2)广义概念:DEM是地理空间中地理对象表面海拔高度的数字化表达。

(3)数学意义:DEM是定义在二维空间上的连续函数H=f(x,y)2、数字高程模型的特点精度恒定性表达多样性更新实时性尺度综合性3、规则格网DEM和TIN的对比4、DEM数据模型从认知角度基于对象的模型、基于网络的模型、基于场的模型从表达角度矢量数据模型镶嵌数据模型组合数据模型5、DEM数据结构(1)、规则格网DEM数据结构a、简单矩阵结构b、行程编码结构c、块状编码结构d、四叉树数据结构(2)、不规则三角网DEM数据结构TIN数据结构:面结构、点结构、点面结构、边结构、边面结构、简单结构(3)、格网与不规则三角网结构混合结构6、DEM数据源特征地形图、航空、遥感影像、野外测量、既有DEM数据 可获得性(x,y,z)、DEM应用目的(分辨率、精度)、数据采集效率、数据量大小、技术熟练程度(1)数据源:地形图覆盖面广,可获取性强,是丰富、廉价的建立DEM的主要数据源。

特点:现势性(经济发达地区往往不满足现势性要求)、存储介质、精度:比例尺、等高线密度、成图方式有关(2)数据源:航空、遥感影像a、现势性好:获取速度快、更新速度快、更新面积大(大范围DEM数据的最有价值来源)b、缺点:受外界影响因素较大,对于精度要求高的DEM难以满足要求,高精度影像获取方法费用昂贵c、相对精度和绝对精度低的遥感影像:Landsat—MSS、TM传感器、SPOTd、高分辨率遥感图像:1米分辨率的IKONOS 0.61米QUICKBIRD(3)数据源:地面测量缺点:工作量大,周期长、更新十分困难,费用较高用途:公路铁路勘测设计、房屋建筑、矿山、水利等对工程精度要求较高的工程项目(4)数据源:既有DEM数据覆盖全国范围的1:100万、1:25万、1:5万数字高程模型7、数据采样方法对比(1)、地形图数据采集方法优点:a地形图易获取、作业设备简单、对操作人员技术要求较低,因而地形图是DEM获取最基本的方法。

DEM基础知识整理

DEM基础知识整理

DEM基础知识DEM即地面数字高程Digital Terrain Model, 是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

如地面温度、降雨、地球磁力、重力、土地利用、土壤类型等其他地面诸特征。

数字地形模型中地形属性为高程时称为数字高程模型。

高程是地理空间中的第三维坐标。

数学表达为:z = f(x,y)DEM是DTM的一个子集,是DTM的基础数据,最核心部分,可以从中提取出各种地形信息,如高度、坡度、坡向、粗糙度,并进行通视分析,流域结构生成等应用分析。

DTM(Digital Terrain Model),数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一种模拟表示,或者说,DTM就是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

x、y表示该点的平面坐标,z值可以表示高程、坡度、温度等信息,当z表示高程时,就是数字高程模型,即DEM。

地形表面形态的属性信息一般包括高程、坡度、坡向等。

数字高程模型是地形曲面的数字化表达,就是说,DEM是在计算机存储介质上科学、真实地描述、表达和模拟地形曲面实体,因此它的建立实际上是一种地形数据的建模过程。

DEM的建立首先要对地形曲面进行抽象、总结和提炼,形成高度概括的地形曲面数据模型,然后在此数据模型基础上,将观测数据按照一定的结构组织在一起,形成对数据模型的表述,最后借助计算机实现数据管理和地形重建。

1.DEM质量评价标准保凸性:若逼近面与实际曲面的波动次数相等或接近,而且两者对应的脊线、谷线位置和走向基本一致,则保凸性好,反之保凸性差。

逼真性:逼近面F(x,y)和实际地形曲面f(x,y)对应点之间应满足关系式:MAX|f(x,y)-F(x,y)|≤σ,则认为逼近面达到逼真性要求。

光滑性:光滑性是指曲线上切线方向变化的连续性,或者说曲线上曲率的连续性。

曲线的平顺性指曲线上没有太多的拐点。

DEM复习重点

DEM复习重点

DEM复习重点1.数字高程模型是通过有限的地形高程数据实现对地形曲面的数字化模拟或者说是地形表面形态的数字化表示。

2.数字地面模型DTM是定义在二维区域上地形特征空间分布及关联信息的一个有限n维向量系列Xi,数字高程模型DEM是DTM的一个子集,它表示地形空间分布的一个有限三维向量。

3.DEM:狭义角度是区域地表面海波高度的数字化表达。

广义角度是地理空间中地理对象表面海波的数字化表达。

4.基于规则格网的DEM和基于TIN的DEM是目前数字高程模型的两种主要结构。

5.数字高程模型的主要研究内容:1)地形数据采样2)地形建模与内插3)数据组织与管理4)地形分析与地学应用5)DEM可视化6)不确定性分析与表达6.数字高程模型的分类体系:范围(局部DEM、地区、全局)。

连续性(不连续DEM、连续、光滑)。

结构)面(规则结构:正方形格网结构、正六边形格网结构、其他格网结构)、(不规则结构:不规则三角网、四边形)线(等高线结构、断面结构)点(散点结构)。

7.数字高程模型的特点:1)精度恒定性2)表达多样性3)更新时实行4)尺度综合性8.DGM:除高程外,地形表面形态还可通过坡度。

坡向、曲率等地貌因子进行描述。

所有地貌银子的数字模型的集合形成数字地面模型DGM9.DTM:各种地物要素的数字模型,连同DEM本身,形成测绘人员心目中新一代地形图,数字定型模型DTM10.DSM:一般的,将DEM/DGM/DTM以及上述信息所形成的数字模型称为数字表面模型11.DEM(--DGM(--DSM层层包含关系DEM是最基本的数据12.数字高程模型的应用范畴:1)地学分析应用2)非地形特征应用3)产业化和社会化服务13.DEM主要用在一下几个领域:1)区域、全区气候变化研究2)水资源、野生动植物分布3)地质水文模型建立4)地理信息系统5)地形地貌分析6)土地分类、土地利用、土地覆盖变化检测等第二章DEM数据组织与管理14:目前GIS中的空间数据模型从认知角度讲有三类,即基于对象的模型、基于网络的模型、基于场的模型:从表达上讲有矢量数据模型、栅格数据模型和组合数据模型。

DEM基础知识整理

DEM基础知识整理

DEM基础知识DEM即地面数字高程Digital Terrain Model, 是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

如地面温度、降雨、地球磁力、重力、土地利用、土壤类型等其他地面诸特征.数字地形模型中地形属性为高程时称为数字高程模型。

高程是地理空间中的第三维坐标。

数学表达为:z = f(x,y)DEM是DTM的一个子集,是DTM的基础数据,最核心部分,可以从中提取出各种地形信息,如高度、坡度、坡向、粗糙度,并进行通视分析,流域结构生成等应用分析。

DTM(Digital Terrain Model),数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一种模拟表示,或者说,DTM就是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。

x、y表示该点的平面坐标,z值可以表示高程、坡度、温度等信息,当z表示高程时,就是数字高程模型,即DEM。

地形表面形态的属性信息一般包括高程、坡度、坡向等.数字高程模型是地形曲面的数字化表达,就是说,DEM是在计算机存储介质上科学、真实地描述、表达和模拟地形曲面实体,因此它的建立实际上是一种地形数据的建模过程.DEM的建立首先要对地形曲面进行抽象、总结和提炼,形成高度概括的地形曲面数据模型,然后在此数据模型基础上,将观测数据按照一定的结构组织在一起,形成对数据模型的表述,最后借助计算机实现数据管理和地形重建。

1.DEM质量评价标准保凸性:若逼近面与实际曲面的波动次数相等或接近,而且两者对应的脊线、谷线位置和走向基本一致,则保凸性好,反之保凸性差.逼真性:逼近面F(x,y)和实际地形曲面f(x,y)对应点之间应满足关系式:MAX|f(x,y)-F(x,y)|≤σ,则认为逼近面达到逼真性要求。

光滑性:光滑性是指曲线上切线方向变化的连续性,或者说曲线上曲率的连续性。

曲线的平顺性指曲线上没有太多的拐点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

DEM重点整理
第一章概述
1. 模型:指用来表现其他事物的一个对象或概念,是按比例缩减并
转变到我们能够理解的形式的事物本体。

2. 数字地面模型含义的扩展:测绘学家心目中的数字地面模型是新一代的地形图,地貌和地物不再用直观的等高线和图例符号在纸上表达,而且通过储存在磁性介质中的大量密集的地面点的空间坐标和地形属性编码,以数字的形式描述。

3. 数字高程模型的概念:数字高程模型简称DEM。

它是用一组有序数值阵列形式表示地面高程的一种实体地面模型,是数字地形模型的一个分支,其它各种地形特征值均可由此派生。

4. 数字高程模型的含义:DEM是DTM中最基本的部分,它是对地球表面地形地貌的一种离散的数字表达。

5. 数字地面模型的特点:
(1)易以多种形式显示地形信息;
(2)精度不会损失;
(3)容易实现自动化、实时化;
(4)具有多比例尺特性。

6. 数字高程模型的应用范畴:见课本10页
第二章数字高程模型的采样理论
1.采样的理论背景:推而广之,采样定理同样适用于决定相邻剖面
之间的采样间隔,从而得以获取由DEM所表示的地形表面的足够信息。

反之,如果地形剖面的采样间隔是Dx,那么波长小于2Dx 的地形信息将完全损失。

2.数据采样策略:(1)沿等高线采样(2)规则格网采样
(3)剖面法(4)渐进采样(5)选择性采样
(6)混合采样
3. 数字高程模型源数据的三大属性:数据的分布、数据密度、数据精度。

密度是采样数据的另一属性,可以由几种方式指定,如相邻两点之间的距离、单元面积内的点数、截止频率等。

第三章数字高程模型的数据获取方法
1. 获取数字高程模型的数据的方法有哪些?
(1)摄影测量数据采集方法;
(2)利用合成孔径雷达干涉测量采集数据方法;
(3)机载激光扫描数据采集方法;
(4)从地形图采集数据的方法;
(5)从地面直接采集数据的方法。

2. 目前主要的机载扫描系统的飞行高度在20m到6000m之间(但典型的应用是200m到300m),高程精度从10cm到60cm,平面精度从1mm到3cm。

一套完整的系统价格一般在70-130万美元左右。

3. 数字高程模型各种数据源对比:(1)野外测量的观测数据精度是
最高的;(2)精度较高的数据源是摄影测量获取的数据;(3)现有地形图是DEM的另一重要的数据源。

【表3.7.1 课本54页】
第四章数字高程模型之表面建模
1. 建立数字地形表面模型的各种方法:
(1)基于点的表面建模;(2)基于三角形的表面建模;(3)基于格网的建模;(4)混合式表面建模。

2. 三角网的基本概念及生成方法:狄洛尼三角网【课本64页】
3. 从离散点生成格网的两种方法:一种是直接用离散点来内插格网点;另一种是经由三角网内插。

4. 从等高线生成格网的三种方法:等高线离散化法、等高线内插法、等高线构建TIN法。

第五章不规则三角网生成的算法
1.递归生长算法(掌握)【课本78页】
2.从等高线生成三角网的三种算法:
(1)等高线离散点直接生成不规则三角网TIN方法;
(2)等高线作为特征线的方法;
(3)自动增加特征点及优化TIN的方法。

第六章数字高程模型内插
1.内插方法的分类:【课本93页图6.1.1】
2.关于内插方法的探讨:(看一看)【课本108页】
第七章数字高程模型生产的质量控制
1.DEM的数据质量指的是DEM数据在表达空间位置、高程和时间
信息这三个基本要素时所能达到的准确性、一致性、完整性以及她们三者统一性的程度。

2.DEM数据的质量控制可以从哪三个方面入手:
(1)减少数据采集时的误差引入;
(2)对采集到的数据作误差处理以及提高可靠性;
(3)减少表面建模时的误差引入。

3.基于趋势面及三维可视化的粗差监测与剔除:(记住)
【课本117页】
4.数字高程模型的精度实验评定方法:一是理论分析,二是实验的
途径,三是理论与试验相结合。

5.检查点法(重点掌握)【课本134页】
检查点法即事先将检查点按格网或任意形式进行分布,对生成的DEM在这些点处进行检查。

第八章数字高程模型精度的数学模型
1.数字高程模型精度的影响因子:
Ac(DEM)=f(S , M , R , A , D , Ds , Dn , O)
Ac表示DEM的精度;
S表示DEM表面的特征;
M表示DEM表面建模的方法;
R表示DEM表面自身的特性(粗糙度);
A , Ds , Dn 表示DEM原始数据的三个属性(精度、分布、密度);
O表示其他要素。

第九章数字高程模型的多尺度表达
1.多尺度表达的理论基础:自然法则
自然法则:空间物体的分辨率会随着尺度的变化而变化。

2.多尺度数字高程模型的表达方法:层次结构
(1)金字塔结构;(2)四叉树结构。

3.多尺度数字高程模型的表达方法:表面综合
(1)格网式数字高程的表面综合;
(2)三角网式数字高程的表面综合。

4.全国的多尺度数字高程模型【课本182——184页】
第十章数字高程模型的数据组织与管理
1.数字高程模型的数据结构有哪几种?
(1)正方格网结构;(2)不规则三角网结构;(3)格网与不规则三角网混合的结构。

第十一章从数字高程模型内插等高线
1. 从格网式数字高程模型用矢量法内插等高线【课本203页】
第十二章数字地形分析
1. 地形分析:人们已经习惯于用等高线、坡度与坡向、剖面、汇水面积、填挖方和三维透视等派生图形或数据来表达实际地形的各种特征。

产生这些派生产品的过程被称为地形分析。

2. 面积和体积的计算(重点)【课本218页】
3. 基于等高线的特征提取【课本224页】
第十四章数字高程模型的应用
1. 数字高程模型的应用有哪些?
(1)在工程项目中的应用:工程项目中的挖填方计算;线路勘察设计中的应用;水利建设工程中的应用;在环境影响评估中的应用。

(2)在军事中的应用:虚拟战场;其他军事工程。

(3)在遥感与制图中的应用:单片修测用于正射影响制作;在航天遥感数字图像定量解译中的应用;在数字制图重点额应用。

(4)在地理分析中的应用:山区日照分析模型;起伏地区的风场模型。

(5)其他应用。

第十五章数字高程模型与地理信息系统的集成
1. 如何集成??【课本272页】。

相关文档
最新文档
