测井资料解释——复习资料
一．概念1.储集层：在石油地质中，能够储积和渗滤流体的岩层称为储集层。
2.孔隙度：岩石本身的空隙体积和岩石体积的比值。
3.渗透性：岩石允许流体通过的能力，一般用渗透率表示。
4.渗透率：衡量流体通过相互连通的岩石孔隙空间难易程度的尺度。
5.达西定律（求渗透率）：流体通过某一给定岩石的流量与岩石的横截面积和所施加的压力差成正比，而与岩石的长度和流体的粘度成反比，其比例系数为岩石的渗透率。
K=qul/AΔp。
q—流量，u—粘度，l —流体流过岩石的长度，A—流体流过岩石的横截面积；Δp—流体的压力差。
K—渗透率（达西）6.绝对渗透率:当岩心孔隙被一种流体100%饱和时，测量只有该种流体通过岩心时的岩石渗透率，称为岩心的绝对渗透率，用k表示。
7.有效渗透率：当有两种或两种以上流体通过岩石的孔隙时，对其中某一种流体测得的渗透率称为该种流体的有效渗透率，也称相渗透率，用k0、k w、k g、表示。
8.相对渗透率：同一岩石某种流体的有效渗透率和该岩石绝对渗透率的比值。
用k ro、k rw、k rg表示相对渗透率是饱和度的函数。
9.饱和度：某种流体所重填的孔隙体积占岩石岩石孔隙体积的百分数。
10.含水饱和度：岩石含水孔隙体积占岩石有效孔隙体积的百分数，用S w表示。
11.束缚水饱和度：岩石含束缚水孔隙体积占岩石有效孔隙体积的百分数，用S wi表示。
说明：含水饱和度等于束缚水饱和度的储层为油层。
12.润湿性：当两种非混合流体同时呈现于固相介质表面时，某一流体优先润湿这一固体表面的能力。
13.储集层厚度：储集层顶底界面之间的厚度。
14.油气层有效厚度：指在目前经济技术条件下能够产出工业性油气流的油气层得实际厚度，即符合含油气层标准的储集层厚度扣除不合标准的夹层剩下的厚度。
15.高侵：注入泥浆后，冲洗带电阻率R xo>R t原状地层，电阻率为泥浆滤液。
16.低侵：注入泥浆后，冲洗带电阻率R xo<R t原状地层，电阻率为泥浆滤液。
测井资料处理及其相关解释
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载测井资料处理及其相关解释地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容测井资料处理与解释7.1 测井资料综台解释 comprehensive log interpretation对用多种测井方法获得的资料进行综合地质解释。
7.2 测井数据处理 log data processing用人工或计算机处理测井数据。
7.3 测井地层评价 formation evaluation主要应用测井资料评价地层的岩性、物件和所含流体性质的过程。
分棵眼井地层评价和套管井地层评价。
7.4 岩石物性 rock properties主要指储层岩石储集流体和流体渗流能力的物理性质。
测井解释中的岩石物性指孔隙度和渗透率。
7.5 储集层基本参数 reservoir fundamental parameter反映储集层性质的有效孔隙度、绝对渗透率、含油气饱和度(或含水饱和度)和储集层有效厚度。
7.6 总孔隙度 total porosity单位体积岩石中所有孔隙体积之和，包括孤立孔隙与被粘土束缚水所占据的孔隙体积。
7.7 非连通孔隙度 non-connected porosity孤立孔隙度 isolated porosity单位岩石体积内与孔隙网络不连通的孔隙体积。
非连通孔隙可能在火成岩或碳酸盐岩中明显发育,如溶洞、铸模和粒内孔隙。
7.8 有效孔隙度 effective porosity单位体积岩石中对流体渗流有贡献的连通孔隙体积。
它不包括孤立孔隙(与其他孔隙之间不连通)以及粘土矿物或其他颗粒吸附水所占据的孔隙体积。
岩心孔隙度测量—般是在干燥状态下进行的，岩心烘干过程基本使粘土束缚水丧失。
(完整版)(精品)测井资料处理解释(测井监督培训200801)
测井监督培训课程测井资料处理解释蔡文渊中国石油测井有限公司华北事业部2008年1月内容⏹测井资料综合解释基础⏹测井资料数据处理基本方法⏹砂泥岩地层测井解释方法⏹碳酸盐岩裂缝性储层测井解释方法⏹测井资料地质应用⏹测井资料工程应用⏹生产测井解释方法简介第一部分测井资料综合解释基础⏹测井是应用地球物理方法（包括重、磁、电、震、测井）之一。
是利用岩层的电化学、电、磁、声学、放射性及核物理等地球物理响应特性，测量物理参数的方法。
⏹用物理学的原理解决地质学的问题。
第一部分测井资料综合解释基础⏹测井方法众多。
电、声、放射性是三种基本方法。
特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。
⏹各种测井方法基本上是间接地、有条件地反映岩层地质特性的某一侧面（岩石物理性质）。
第一部分测井资料综合解释基础测井资料综合解释就是按照地质任务选择多种测井方法组成综合测井系列，根据测井解释原理和方法，结合地质、钻井、开发等资料，进行测井资料数据处理，作出综合性的地质解释，解决地层和储层划分、油气层和有用矿藏的识别与评价、以及勘探开发中的其他地质问题。
一、测井解释的主要任务✓地层评价✓地质解释及应用✓工程检测及应用✓产吸剖面解释裸眼井（地层评价）测井系列套管井（地层评价）测井系列生产测井及工程测井系列1、地层评价裸眼井、套管井地层评价：➢岩性识别与评价——泥质、矿物成分及含量，岩性剖面➢储层划分及参数计算——孔、渗、饱及厚度等➢油气层（其他矿藏）识别与评价常规地层评价(单井)主要任务——划分单井地质剖面——储集层评价1）储层划分2）岩性评价3）物性评价4）含油性评价5）油气层及产能评价2、地质解释及应用➢综合录井剖面成图、岩心归位、地层对比➢构造解释与沉积相分析➢油藏描述➢储量参数计算3、工程检测及应用➢井斜、方位、井径等井眼几何形态➢地层（孔隙流体）压力➢岩石力学参数——地应力剖面➢固井质量评价➢套管工程检测➢射孔质量、酸化和压裂效果检查4、产吸剖面解释➢产液剖面解释➢吸水剖面解释➢确定出水、串槽层位二、测井解释模型测井信息地质信息测井记录的各种岩石物理参数：电阻率、声波时差、体积密度、自然电位…解释成果：岩性(矿物成分含量)、泥质含量、孔隙度、渗透率、含水饱和度…二、测井解释模型测井信息与地质信息的对应关系广义上：测井信息与地质信息客观关系的形象化描述，如岩电关系等。
测井复习资料
《测井方法与综合解释》综合复习资料一、名词解释1、热中子寿命2、含油气孔隙度3、一界面4、康普顿效应5、含油孔隙度6、有效渗透率7、泥质含量8、热中子俘获截面9、放射性核素10、光电效应11、孔隙度12、泥浆低侵二、填空题1、描述储集层的基本参数有___________、___________、___________和___________等。
2、地层中的主要放射性核素________________、_____________、_____________。
3、声波时差Δt的单位是___________，电导率的单位是___________。
碎屑岩的泥质含量越高，其GR测井值___________。
4、视地层水电阻率定义为Rwa=________，油气层的Rwa________Rw。
5、在快速直观显示图上，Φ- Φw 表示__________，Φxo-Φw 表示__________。
6、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油气饱和度的增大而。
7、当Rw小于Rmf时，渗透性砂岩的SP曲线对泥岩基线出现__________异常。
8、地层所含流体的相对渗透率的取值范围。
石油的相对渗透率随石油粘度的降低而。
三、选择题1、地层声波时差与（）成正比。
①地层厚度②地层含气孔隙度③地层电阻率④地层深度2、在同一解释井段内，如果1号砂岩与2号砂岩的孔隙度基本相同，但电阻率比2号砂岩高很多，而中子孔隙度明显偏低，2号砂岩是水层，两层都属厚层，那么1号砂岩最可能是（）。
①致密砂岩②油层③气层④水层3、某井段一套砂岩地层，自下而上，SP异常幅度逐渐减小，自然伽马幅度逐渐增大，电阻率逐渐减小，最有可能的原因为（）。
①地层含油饱和度逐渐降低②地层泥质含量逐渐增大③地层含油饱和度逐渐增大四、判断改错（在括号中画“√”或“×”，请标出错误并改正。
）1、淡水泥浆钻井时，无论是油气层还是水层，通常均为高侵剖面。
测井资料处理与解释之绪论
学习内容
绪论
第一节 测井资料处理与解释的内涵和发展 第二节 测井资料处理与解释的任务
学习内容
绪论
第一节 测井资料处理与解释的内涵和发展 第二节 测井资料处理与解释的任务
第一节 测井资料处理与解释的内涵和发展
1.测井资料处理与解释的含义
测井方法原理
相互区别又相互联系 的三个部分
பைடு நூலகம்
测井学
测井仪器与数据采集
第二节 测井资料处理与解释的任务
1.测井资料处理与解释的任务
第二阶段，研究出了一套由视电阻率变换成地层真电阻率的方法(即所谓横向测井方法)，同时 对于电阻率和储层储集参数和饱和度参数的关系有了初步认识(Archie,1942),可进行初步定量解释。 但是，从视电阻率求地层真电阻率方法只适于一些简单理想地层和井筒情况，由于还缺少确定孔隙 度和岩性的手段，所以定量解释范围和精度很有限。----半定量解释阶段
第一节 测井资料处理与解释的内涵和发展
3.测井资料处理与解释技术发展阶段
四个阶 段
第三阶段。从20世纪50年代后期开始，陆续产生了一些贴井壁、聚焦和井眼补偿的电测井方 法和仪器，特别是提出并完善了一组孔隙度测井方法，如声波测井、中子测井和密度测井。这样， 在评价储层油气饱和度时可以更好地考虑岩性和孔隙度影响。解释精度得到进一步提高，在多数情 况下可获得较准确的定量解释结果。-------定量解释阶段
第四阶段，到20世纪70年代初，对于各种物理参数和储集参数及饱和参数之间的关系有了进一 步认识，建立了更接近实际储层特征的多种解释模型。在计算机帮助下，综合多种地球物理测井数 据，通过解释可以定量求得岩石矿物成分、储集参数、饱和参数和可采油气数量等，并且以需要的 形式显示出来。-------综合分析阶段
测井资料综合解释
根据岩心电阻率和岩心观察（或试油资料的）统计。该方 法的局限性，在于忽略了岩性、物性、的变化。
测井资料综合解释
储集层的评价
（二）标准水层对比法 1、找出标准水层（岩性均匀、物性好、厚度大）
2、Rt=(3~5)R0 油气水层
Rt>5R0
油气层
且对△t、ρ 和φ N均有明显影响。在含泥质地层情况下，可用GR来排 除含泥质地层（其GR值超过阈值）资料点的影响。
Pickett 交会图法
这种在双对数坐标中绘制的电阻率-孔隙度交会图 称为Pickett 交会图法。
100%含水线在φ =100%的纵坐标轴上的截距为aRw， 设a=1，则可求出Rw。
2）油层对比（小层对比） 多用在油田的开发阶段，主要用来研究油气层的岩性、 物性、厚度以及含油气性在油田范围内的变化规律。
测井资料综合解释
地层对比
2、进行地层对比的步骤 （1）选剖面、排列对比曲线 根据对比区域的井位分布图选定对比剖面线，找出位于剖 面线上各井的曲线，并按剖面上的顺序和相对位置排列。
2、地层对比方法分类
主要有：岩性对比法、沉积韵律对比法、古生物对 比法、测井曲线对比法等。
测井资料综合解释
地层对比
3、测井资料对比的优点
形象直观、工作简便、尤其是在油田勘探进行到一定阶 段积累了大量的测井资料后，在用这种方法更方便，对 进一步勘探开发油田有重大意义。
4、建立在以下地质和地球物理基础上的 1）在一定勘探范围内，同时代、相似沉积环境下形成的 地层具有大致相同的特征。
测井资料综合解释
岩性的定性解释
2、M---N交会图 （1）M、N的意义
M=0.01*(Δtf-Δtma) / (ρma-ρf) 定义式 =0.01*(Δtf-Δt) / (ρb-ρf) 关系式
测井复习资料
测井复习资料一、名词解释1.视电阻率：在地下岩石电性分布不均匀（有两种或两种以上导电性不同的岩石或矿石）或地表起伏不平的情况下，若仍按测定均匀水平大地电阻率的方法和计算公式求得的电阻率称之为视电阻率。
2.标准测井：在一个油田或地区内，为了研究岩性变化、构造形态和大段油层组的划分等工作,常使用几种测井方法在全区的各口井中，用相同的测量技术条件相同的深度比例尺（1：500)及相同的横向比例，对全井段进行测井，这种组合测井叫表标准测井.3.周波跳跃：在声波时差曲线上出现“忽大忽小”的幅度急剧变化现象，这种现象叫做周波跳跃。
4.第一临界角：当第二种介质中的折射波的声速比第一种介质中入射波的声速大时,折射角大于入射角。
此时，存在一个临界入射角，在这个角度下,折射角等于90°。
这个临界入射角为第一临界角。
5.孔隙度：岩石孔隙体积占岩石总体积的百分数.6.渗透率：在压力差作用下，岩石允许流体通过的性质。
7.相对渗透率:有效渗透率与绝对渗透率的比值.8.含水饱和度：含水体积占孔隙体积的百分数。
9.挖掘效应：由于影响岩石减速能力的核素及其含量不仅有起主要作用的岩石空隙中的氢核,还有岩石骨架中的一些核素，当含天然气时，岩石骨架的一部分相当于被挖走了，即挖掉了一部分影响岩石减速能力的核素,因而岩石的减速能力下降，减速长度增长，中子测井读数下降，这种现象，称之为“挖掘效应"。
10.含氢指数：该物质所含的氢原子核数与同体积淡水中所含氢原子核数之比。
11.纵向微分几何因子：纵向上单位厚度水平无限大地层对测量结果的贡献。
12.横向微分几何因子：横向上单位厚度水平无限大地层对测量结果的贡献。
13.纵向积分几何因子：厚度为h的水平无限大地层对测量结果的贡献。
14.横向积分几何因子：15.声速测井：测量滑行波通过地层传播的时差 t的测井方法。
16.自然电位测井：沿井轴测量记录自然电位变化曲线,用以区别岩性，这种测井方法叫做自然电位测井。
测井复习资料

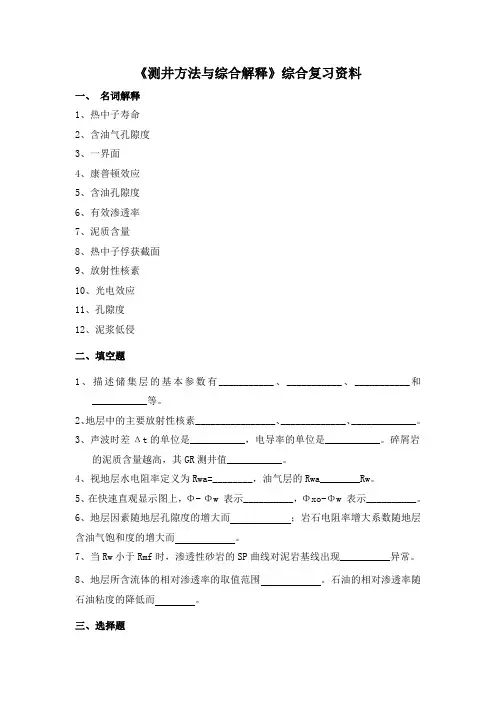

测井复习资料《测井方法与综合解释》综合复习资料一、名词解释1、热中子寿命2、含油气孔隙度3、一界面4、康普顿效应5、含油孔隙度6、有效渗透率7、泥质含量8、热中子俘获截面9、放射性核素10、光电效应11、孔隙度12、泥浆低侵二、填空题1、描述储集层的基本参数有___________、___________、___________和___________等。
2、地层中的主要放射性核素________________、_____________、_____________。
3、声波时差Δt的单位是___________，电导率的单位是___________。
碎屑岩的泥质含量越高，其GR测井值___________。
4、视地层水电阻率定义为Rwa=________，油气层的Rwa________Rw。
5、在快速直观显示图上，Φ- Φw 表示__________，Φxo-Φw 表示__________。
6、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油气饱和度的增大而。
7、当Rw小于Rmf时，渗透性砂岩的SP曲线对泥岩基线出现__________异常。
8、地层所含流体的相对渗透率的取值范围。
石油的相对渗透率随石油粘度的降低而。
三、选择题1、地层声波时差与（）成正比。
①地层厚度②地层含气孔隙度③地层电阻率④地层深度2、在同一解释井段内，如果1号砂岩与2号砂岩的孔隙度基本相同，但电阻率比2号砂岩高很多，而中子孔隙度明显偏低，2号砂岩是水层，两层都属厚层，那么1号砂岩最可能是（）。
①致密砂岩②油层③气层④水层3、某井段一套砂岩地层，自下而上，SP异常幅度逐渐减小，自然伽马幅度逐渐增大，电阻率逐渐减小，最有可能的原因为（）。
①地层含油饱和度逐渐降低②地层泥质含量逐渐增大③地层含油饱和度逐渐增大四、判断改错（在括号中画“√”或“×”，请标出错误并改正。
）1、淡水泥浆钻井时，无论是油气层还是水层，通常均为高侵剖面。
(word完整版)测井资料处理与解释复习资料
测井资料处理与解释复习题填空1.、测井资料处理与解释：按照预定的地质任务，用计算机对测井信息进行分析处理，并结合地质、录井和生产动态等资料进行综合分析解释，以解决地层划分、油气储层和有用矿藏的评价及勘探开发中的其它地质和工程技术问题,并将解释成果以图件或数据表的形式直观显示出来。
2.、测井资料处理与解释成果可用于四个方面：储层评价、地质研究、工程应用和提供自然条件下岩石物理参数.3、测井数据预处理主要包括模拟曲线数字化、测井曲线标准化、测井曲线深度校正、环境影响校正。
4、四性关系中的“四性”指的是岩性、物性、含油性、电性。
碎屑岩储层的基本参数：（1）泥质含量（2）孔隙度（3）渗透率（4）饱和度(5）储层厚度5、储层评价包括单井储层评价和多井储层评价.单井储层评价要点包括岩性评价、物性评价、储层含油性评价、储层油气产能评价.多井储层评价要点主要任务包括：全油田测井资料的标准化、井间地层对比、建立油田参数转换关系、测井相分析与沉积相研究、单井储集层精细评价、储集层纵横向展布与储集层参数空间分布及油气地质储量计算。
6、识别气层时（三孔隙度识别），孔隙度测井曲线表现为“三高一低”的特征，即高声波时差、高密度孔隙度、高中子伽马读数、低中子孔隙度.7、碳酸盐岩的主要岩石类型为石灰岩和白云岩。
主要造岩矿物为方解石和白云石。
8、碳酸盐岩储集空间的基本形态划分为三类：孔隙与喉道、裂缝、洞穴。
9、碳酸盐岩储层按孔隙空间类型可划分为孔隙型、裂缝型、裂缝—孔隙型、裂缝—洞穴型.10、碳酸盐岩储层划分原则：一是测井信息对各种孔隙空间所能反映的程度，即识别能力；二是能基本反映各种储层的主要性能和差异。
11、火山岩按SiO的含量可划分为超基性岩（苦橄岩和橄榄岩）、基性岩（玄武岩和辉长岩）、2中性岩(安山岩和闪长岩）和酸性岩（流纹岩和花岗岩)。
12、火山岩的电阻率一般为高阻，大小：致密熔岩>块状致密的凝灰岩〉熔结凝灰岩>一般凝灰岩13、火山岩的密度大小，从基性到酸性，火山岩的密度测井值逐渐降低。
测井综合解释及数据处理
补偿中子测井
补偿中子测井主要用于识别孔 隙性地层和估算孔隙度。通常， 通过将中子测井孔隙度与其它 孔隙度测井或者岩心分析资料 对比，能够将气层从油层或者 水层中区分出来。中子和密度 测井相结合能够提供精确的地 层评价资料。
应用： · 确定孔隙度； · 识别气层； · 结合其它类型的孔隙度测井识 别岩性。
四、中子测井（NEUTRON LOG）
1．探测对象
中子测井是测量井中的热中子分布。输出视孔隙度 φN。 常见的中子测井仅有两种： （1）测超热中子分布的井壁中子测井仪：SNP （2）测热中子分布的补偿中子测井仪：CNL 它们的区别如下： 名称 探测器个数 所测φ N值反映内容 SNP CNL 1 2 只反映地层含氢指数，不受Cl－干扰 反映地层含氢指数及Cl－元素影响
2．地质应用 （1）识别孔隙地层，确定孔隙度φN 因为中子孔隙度测井是一种通过地层含氢量 来反映充满液体的孔隙大小的测井方法。所以：
N (1 N ) Nma N Nf
N Nma N Nf Nma
其中， φN、 φNma 、 φNf分别表示岩层、骨 架、孔隙流体的含氢指数。
各种岩性的测井特征声波时差体积密度gcm中子孔隙度自然电位微电极电阻率井径泥岩300222653504501315snp40cnp40snp井壁cnp补偿异常不明显或很大正异常无烟煤无烟煤最低接近钻头砂岩2503802125中等中等明显异常中等明显正差异低中等略钻头生物200300比砂岩略较低较高比砂岩还低明显异常较高明显正差异较高略钻头石灰岩1652502427比砂岩还低大片异常齿状正负差异小于或等于钻头白云岩15525025285比砂岩还低大片异常齿状正负差异小于或等于钻头硬石膏约164约30约为0接近钻头石膏约171约23约50约220约21接近于0最低钾盐最高钻头测井方法曲线特征在实际应用时各种测井方法区分岩性的能力是不同的一般地说spgr和岩性密度测井所提供的光电吸收截面指数pe等区分岩性的能力较强
(word完整版)测井解释复习资料(西安石油大学)
测井资料在油气勘探开发中的应用:1。
地层评价以单井裸眼井地层评价形式完成,包括两个层次：(1）单井油气解释:对单井作初步解释与油气分析，划分岩性与储集层，确定油、气、水层及油水分界面，初步估算油气层的产能，尽快为随后的完井与射孔决策提供依据。
（2)储集层精细描述:对储集层的精细描述与油气评价，主要内容有岩性分析，计算地层泥质含量和主要矿物成分；计算储集层参数（孔隙度、渗透率、含油气饱和度和含水饱和度、已开发油层（水淹层)的剩余油饱和度和残余油饱和度，油气层有效厚度等）等，综合评价油、气层及其产能，为油气储量计算提供可靠的基础数据。
2。
油藏静态描述与综合地质研究以多井测井评价形式完成。
以油气藏评价为目标,将多井测井资料同地质、地震、开发等资料结合，做综合分析评价。
提高了对油气藏的三维描述能力，重现了储集体的时空分布原貌与模拟。
主要内容有:进行测井、地质、地震等资料相互深度匹配与刻度进行地层和油气层的对比研究地层的岩性、储集性、含油气性等在纵、横向的变化规律研究地区地质构造、断层和沉积相以及生、储、盖层研究地下储集体几何形态与储集参数的空间分布研究油气藏和油气水布规律计算油气储量，为制定油田开发方案提供详实基础地质参数3。
油井检测与油藏动态描述在油气田开发过程中：a。
研究产层的静态和动态参数(包括孔隙度、渗透率、温度、压力、流赌量、油气饱和度、油气水比等）的变化规律;b。
确定油气层的水淹级别及剩余油气分布；c.确定生产井产液剖面和吸水剖面及它们随时间的变化情况;d.监测产层油水运动及水淹状况及其采出程度;确定挖潜部位、对油气藏进行动态描述、为单井动态模拟和全油田的油藏模拟提供基础数据，以制定最优开发调整方案、达到最大限度地提高最终采收率的目的。
4.钻井采油工程(1)在钻井工程中测量井眼的井斜、方位和井径等几何形态的变化估算地层的孔隙流体压力和岩石的破裂压力、压裂梯度确定下套管的深度和水泥上返高度检查固井质量确定井下落物位置等(2）在采油工程中进行油气井射孔检查射孔质量、酸化和压裂效果确定出水、出砂和串槽层以及压力枯竭层位等等。
测井资料处理与综合解释复习大纲
测井资料处理与解释复习重点
第一章测井资料数据处理系统
测井处理硬软件及格式
测井资料数据处理结构及常用外设
LA716参数文件及格式
第二章测井资料预处理
深度校正：原因、内容
滤波：分类及其在测井中的作用
交会图：作用、分类、概念
第三章测井资料综合解释基础（全部是重点）
测井系列选择：流体识别、识别岩性、储层划分、渗透率、饱和度、
孔隙度
通过侵入特性判断油水层
不同仪器的探测深度
系列选择原则
流体识别方法（大题）
参数计算（ϕ、Sw、Vsh）
测井响应方程推导
第四章泥质砂岩地层评价
测井归位
计算Vsh、ϕ、Sw
阳离子交换模型：概念
POR 参数选取
低阻油气藏：概念
第五章碳酸盐岩油气藏测井评价技术及应用
矿物、孔隙类型
特征：“U”特征、双侧向、声波时差、密度、成像
裂缝分类及孔隙度（双侧向）
第六章水淹层测井评价
水淹层概念、分类、划分、特征（油层水淹层测井响应特征(SP、
Rt、GR、DT)）
题型：
选择题、填空题、简答题、推导题、计算题、看图作答题。
测井资料处理与解释
油藏静态描述 地质、地震、测井、开发信息综合分析
测井、地质、地震信息间的相互深度匹配与刻度 地层和油气层的对比
岩性、储集性、含油气性在纵、横向的变化规律； 区域构造、断层、沉积以及生储盖层
地下储集体的几何形态与储层参数的空间分布
油气藏和油水分布规律，计算油气储量，为制定油田 开发方案提供可靠的基础地质参数
油井检测与油藏动态描述
在油气田开发过程中，研究产层的静态和动态 参数-孔隙度、渗透率、温度、压力、流量、 油气饱和度、油气水比等的变化规律，确定油 气层的水淹级别及剩余油气分布，确定生产井 的产出剖面和注入井的注入剖面及随时间的变 化，监测产层的油水运动状态、水淹情况及采 出程度、确定挖潜部位，对油气藏进行动态描 述，为单井动态模拟和全油田油藏模拟提供基 础数据，以确定最优的开发调整方案，达到最 大限度地提高最终采收率的目的
计
定性解释
量 程
半定量解释
采用方法的 难易程度
度
定量解释
快速直观解释 定量解释
解
井场解释
单井初步解释与油气分析
释
解释精度与 单井储层的精细描述与油
地
测井站解释
评价范围
气评价
点
计算中心解释
多井评价与油藏描述
注意问题
测井方法自身的探测特性、范围、适用范围 间接性 地质情况的复杂性 井眼影响
测井解释－间接性、模糊性、多解性 测井解释是对地质特征的推理和还原过程 综合分析是测井数据处理与解释中最基本的方法
BIT
阿特拉司 （Western Atlas Wireline）
LAS
CWLS
LA716
Western Atlas Wireline
TIF
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测井资料处理与解释复习题填空1.、测井资料处理与解释：按照预定的地质任务，用计算机对测井信息进行分析处理，并结合地质、录井和生产动态等资料进行综合分析解释，以解决地层划分、油气储层和有用矿藏的评价及勘探开发中的其它地质和工程技术问题，并将解释成果以图件或数据表的形式直观显示出来。
2.、测井资料处理与解释成果可用于四个方面：储层评价、地质研究、工程应用和提供自然条件下岩石物理参数。
3、测井数据预处理主要包括模拟曲线数字化、测井曲线标准化、测井曲线深度校正、环境影响校正。
4、四性关系中的“四性”指的是岩性、物性、含油性、电性。
碎屑岩储层的基本参数：（1）泥质含量（2）孔隙度（3）渗透率（4）饱和度（5）储层厚度5、储层评价包括单井储层评价和多井储层评价。
单井储层评价要点包括岩性评价、物性评价、储层含油性评价、储层油气产能评价。
多井储层评价要点主要任务包括：全油田测井资料的标准化、井间地层对比、建立油田参数转换关系、测井相分析与沉积相研究、单井储集层精细评价、储集层纵横向展布与储集层参数空间分布及油气地质储量计算。
6、识别气层时（三孔隙度识别），孔隙度测井曲线表现为“三高一低”的特征，即高声波时差、高密度孔隙度、高中子伽马读数、低中子孔隙度。
7、碳酸盐岩的主要岩石类型为石灰岩和白云岩。
主要造岩矿物为方解石和白云石。
8、碳酸盐岩储集空间的基本形态划分为三类：孔隙与喉道、裂缝、洞穴。
9、碳酸盐岩储层按孔隙空间类型可划分为孔隙型、裂缝型、裂缝—孔隙型、裂缝—洞穴型。
10、碳酸盐岩储层划分原则：一是测井信息对各种孔隙空间所能反映的程度，即识别能力；二是能基本反映各种储层的主要性能和差异。
11、火山岩按SiO2的含量可划分为超基性岩（苦橄岩和橄榄岩）、基性岩（玄武岩和辉长岩）、中性岩（安山岩和闪长岩）和酸性岩（流纹岩和花岗岩）。
12、火山岩的电阻率一般为高阻，大小：致密熔岩>块状致密的凝灰岩>熔结凝灰岩>一般凝灰岩13、火山岩的密度大小，从基性到酸性，火山岩的密度测井值逐渐降低。
致密玄武岩的密度高达2.80g/cm3，而流纹岩的平均密度约为2.45g/cm3。
14、火山岩的声波时差，中基性岩声波时差略低，酸性火山岩略高。
致密的玄武岩声波时差最低，酸性的流纹岩稍高。
15、地层水电阻率的确定方法：自然电位、电阻率测井资料、试水资料、视地层水电阻率法。
16、孔隙度的确定方法：声波测井、密度测井、中子测井。
17、渗透率的确定方法：电阻率、孔隙度和束缚水饱和度、孔隙度和粒度中值、地区性经验公式。
18、 饱和度的确定方法：阿尔奇公式,“印度尼西亚”公式, “尼日利亚”公式, 双水模型简述1、油气层的识别方法。
(1)标准水层对比法在定性判断油、气、水层时，采用同一井相邻油水层电阻率比较的方法：首先对解释层段用测井曲线找出渗透层，并将岩性均匀、物性好、深探测电阻率最低的渗透层作为标准水层，然后，将目的层电阻率与标准水层相比较，凡电阻率大于或等于3～4倍标准水层电阻率者可判断为油气层。
(2)油层最小电阻率法油气层最小电阻率Rtmin 是指油气层电阻率下限。
当储层电阻率大于Rtmin 时，可判断为油气层。
对于某一地区特定的解释井段，如果储集层的岩性、物性、地层水矿化度相对稳定时，可用此方法。
(3)径向电阻率法这是采用不同探测深度的电阻率曲线进行对比的方法，它依赖于储集层的泥浆侵入特征，从分析岩层的径向电阻率变化来区分油、水层。
一般情况下，油气层产生减阻侵入，水层产生增阻侵入。
此时，深探测视电阻率大于浅探测视电阻率者可判断为油气层，反之为水层。
(4)邻井曲线对比法如果相应地层在邻井经试油已证实为油气层或水层，则可根据地质规律与邻井对比，这将有助于提高解释结论的可靠性。
2、岩石体积物理模型。
（1）岩石物理体积模型，就是根据测井方法的探测特性和岩石的各种物质在物理性质上的差异，按体积把岩石分成几个部分，然后研究每一部分对宏观物理量的贡献，并把岩石的宏观物理量看成是各部分贡献之和。
此方法有两个要点： ○1按照物质平衡原理，岩石体积等于各部分体积之和，即 ○2岩石宏观物理量之和等于各部分宏观物理量之和，即 （2）○1由于泥质成分与其它矿物成分在物理性质上有较大区别，因而把岩石体积物理模型分为纯岩石体积物理模型和泥质岩石体积物理模型。
∑=iiV V iii m V m ∑=纯岩石体积物理模型由岩石骨架和孔隙流体两部分组成；泥质岩石体积物理模型由泥质、岩石骨架和孔隙三部分组成。
○2 当地层岩性复杂、骨架矿物的物理性质明显不同时，还可以把骨架矿物分为两种或多种，从而建立双矿物岩石体积模型和多矿物岩石体积模型。
3、解释泥质含量的方法。
1)、岩石中泥质的体积占岩石体积的百分比就是泥质含量，用Vsh 表示。
对于岩石物性而言，泥质存在会降低渗透率K ，使孔隙度变小并使孔隙结构变得复杂，增加了岩石中束缚水存在的可能性。
同时泥质的存在，使储层SP 、GR 、AC 、CNL 、POR 、K 等均受到影响。
2）、自然伽马确定泥质含量；根据实验和统计，沉积岩的自然放射性强度一般有以下变化规律：①随泥质含量的增加而增加；②随有机物含量的增加而增加；③随着钾盐和某些放射性矿物的增加而增加。
式中：△GR —自然伽马相对值； GR —目的层的自然伽马读数值； GRmin —纯砂岩层自然伽马读数值； GRmax —纯泥岩层自然伽马读数值。
GCUR —希尔奇系数，一般地，老地层取值2.0，新地层取值为3.7-4.0。
3)、自然电位确定泥质含量；自然电位异常与地层中泥质含量有密切的关系，而且随着砂岩地层中泥质含量的增加，自然电位异常幅度会随之减少，故可以利用自然电位测井曲线定量计算地层的泥质含量。
①、一般常用的经验方程如下：式中：△SP —自然电位相对值； SP —自然电位测井读数，单位为mV ；SSP —目的层段自然电位异常幅度，即纯砂岩与纯泥岩基线之间差值, 单位为mV ；SBL —目的层段自然电位测井读数最大值，即纯泥岩层段的自然电位测井读数减minmax minGR GR GR GR GR --=∆1212--=∆•GCUR GR GCUR sh V SSPSSP SBL SP SP /)(+-=∆1212--=∆•GCURSP GCUR sh V去泥岩基线读数，单位为mV。
②、泥质系数法：a = PSP / SSP Vsh = 1 - a式中：a—泥质系数； SSP—厚层纯水层砂岩静自然电位； PSP—厚层含泥质的砂岩层自然电位。
4）、自然伽马能谱计算泥质含量；自然伽马能谱测井原理是根据铀、钍和钾的自然伽马能谱的特征，用能谱分析的方法，将测量到的铀、钍、钾的伽马放射性的混合谱，进行谱的解析，从而来确定铀、钍、钾在地层中的含量。
研究发现，地层的泥质含量与钍或钾的含量有较好的线性关系，而与地层的铀含量关系较小。
用总计数率、钍含量和钾含量的测井值计算泥质含量。
计算方法同于自然伽马测井。
5）利用岩心分析资料建立模型计算泥质含量；将实验室获得的粒径较小的颗粒（一般粒径小于0.063mm）所占的体积百分比与泥质指示曲线建立统计关系，进而可基于该统计关系利用测井资料计算地层的泥质含量。
4、快速识别油气水层的方法。
（1）双孔隙度法用该方法分析储层时，当储层100%饱含水时，φw=φ；当储层含油气时，由于Rt>Ro（2由和含油地层电阻率得到若油水层界限以30%与70%为标准，则有油层： Sw＜30%，则Rwa＞11Rw油水同层：30%＜Sw＜70%，则2Rw＜Rwa＜11Rw水层： Sw＞70%， Rwa＜2Rw（3）径向电阻率法钻井中泥浆滤液侵入改变了侵入区岩层的电阻率数值，造成地层电阻率在径向上出现异常，而侵入后电阻率与原状地层(未被泥浆侵入部分的地层)电阻率不一致，出现径向电阻率梯度，测出这种径向电阻率差异，就可分析判断地层的饱和性质。
（4）饱和度法饱和度法常用在孔隙度-电阻率交会图上，根据孔隙度、电阻率与含水饱和度之间关系，在交会图上划分出不同的区域，以区分油、气、水层，并且在条件有利的情况下求得较为准确含水饱和度数值。
（5）可动水分析法用含水饱和度Sw与束缚水饱和度判明产层含油性和可动水率，以达到正确划分油(气)水层的目的。
可动水法，用于正确评价低阻油层即岩层电阻率很低，但仍产油的层位。
5、测井资料在勘探开发上能解决什么问题？1）地层评价与油气分析。
单井油气解释：对单井作油气解释与初步分析，划分地层性与储集层，确定油气水层及有水分界面，初步估算油气层的产能，尽快为随后的完井与射孔决策提供依据。
储集层精细描述：对储集层的精细描述与油气评价，主要内容有岩性分析，计算地层泥质含量和主要矿物成分；计算出基层参数等，综合评价油、气层及其产能，为油气储量计算提供可靠的基础数据。
2）油藏静态描述与综合地质研究。
以多井测井评价形式完成。
以油气藏评价为目标，将多井测井资料同地质、地震、开发等资料结合，做综合分析评价。
提高了对油气藏三维描述能力，重现了储集体的时空分布原貌。
3）油井检测与油藏动态描述。
在油气田开发中，研究产层动态和静态参数的变化规律，确定油气的水淹级别及剩余油气分布，确定生产井产液剖面和吸水剖面及它们随时间的变化情况，检测产层油水运动及水淹状况及其采出程度。
确定挖潜部位、对油气藏进行动态描述、为单井动态模拟和全油田的油藏模拟提供基础数据，以制定最优开发调整方案、达到最大限度的提高最终采收率的目的。
4）钻井和采油工程。
在钻井工程中，测量井眼的井斜、方位和井径等几何形态的变化，估算地层的孔隙流体压力和岩石的破裂压力、压裂梯度，确定下套管的深度和水泥上返高度，检查固井质量，确定井下落物位置等；在采油工程中，进行油气井射孔，检测射孔质量、酸化和压裂效果，确定出水、出砂和窜槽层以及压力枯竭层位等。
6、声波测井资料的用途。
（1）、划分岩性，作地层对比；（2）、判断储层流体性质；（3）、确定地层孔隙度Φ；（4）、计算地层压力；（5）、为地震勘探提供声速资料；（6）、提供波阻抗和反射系数。
7、三大岩类测井响应特征。
(1)、碎屑岩储集层的测井响应：(2)、碳酸盐岩储集层的测井响应：1）、孔、喉的测井响应特征；①在曲线形状方面表现为圆滑的“U”字形，如电阻率呈“U”字形降低，这与裂缝发育段的尖刺状电阻率起伏形成强烈反差；②在测井值方面表现为“三高两低”，即时差、电磁波传播时间、中子孔隙度增高，电阻率和岩石体积密度降低。
2）、裂缝性储集层的测井响应特征;3）、洞穴的测井响应特征；①双侧向测井：侧向测井电阻率一般不反映洞穴，但若洞穴与裂缝串通起来则会造成电阻率明显降低，②声波时差：通常洞穴一般不会造成纵波时差增高，只有当井壁附近有分布十分均匀的小洞时，才能使时差增高。
